HELUKABEL. Каталог продукции (2015 год) - часть 25





THERMFLEX

®

180 EWKF

(H05SS-F) безгалогеновый силиконовый

кабель с улучшенными механическими характеристиками, с разметкой метража





Свойства

Структура

Технические характеристики

Лужёные медные тонкопроволочные
проводники в соответствии с DIN VDE 0295
кл. 5, BS 6360 кл. 5,IEC 60228 кл. 5

Кабель со специальной термостойкой
силиконовой оболочкой на основании
DIN VDE 0285-525-2-83/
DIN EN 50525-2-83

Низкая

плотность дыма

Благодаря особо стойкой к истиранию и
образованию трещин оболочке данные
кабели выдерживают большие

Изоляция жил из специального силикона
Е12 в соответствии с DIN VDE 0207-363-1
/ DIN EN 50363-1

• Температурный диапазон

подвижно от -25 °C до +180 °C
стационарно от -60°C до +180°C
(кратковременно +220 °C)

механические нагрузки, чем обычные
силиконовые кабели и тем самым имеют
существенно более длительный срок
службы

Маркировка жил в соответствии с VDE
0293-308
до 5 жил - цветовая
от 6 жил - черные жилы с цифровой
маркировкой белого цвета

Высокая диэлектрическая прочность даже
при высоких температурах

Номинальное напряжение

U

0

/U 300/500 В

Высокая температура возгорания

• Испытательное напряжение

2000 В

Желто-зеленая жила заземления во
внешнем повиве для 3 жил и более

В случае пожара остаётся изолирующий
слой из SiO

2

и за счёт этого обеспечивается

• Сопротивление изоляции

мин. 200 МОм x км

Повивная скрутка жил с оптимальным
шагом

сохранение функциональности на более
длительный срок

• Минимальный радиус изгиба

подвижно 7,5x Ø кабеля
стационарно 4x Ø кабеля

Внешняя оболочка из специального
каучук-силикона  2GM1 в соответствии с
DIN VDE 0207-363-2-1/DIN EN 50363-2-1

• Устойчив к

высокомолекулярным маслам,
растительным и животным жирам,

• Стойкость к радиации

до 20x10

6

сДж/кг (до 20 Мрад)

Цвет оболочки – чёрный (RAL 9005)

спиртам, пластификаторам и клофенам,

Испытания

C разметкой метража

разбавленным кислотам, щелочам и

• Сохранение изоляции

испытания в соответствии с DIN VDE 0472
часть 814 и IEC 60331

солевым растворам, окислителям,
тропическим и атмосферным
воздействиям, морской воде, кислороду,
озону

• Не содержит галогенов

в соответствии с DIN VDE 0482 часть 267/
DIN EN 50267-2-1/ IEC 60754-1 (DIN VDE
0472 часть 815)



Примечания

• Воспламеняемость

не распространяющий горение, в
соответствии с DIN VDE 0482-332-1-2, DIN

G = с желто-зеленой жилой заземления
x = без жилы заземления (OZ)

• EWKF

= улучшенные показатели

E-

сопротивления надрыву

W-

сопротивления разрастанию трещин

K-

сопротивления растрескиванию

F-

гибкости

EN 60332-1-2/ IEC 60332-1 (DIN VDE
0472, часть 804, тип испытания B)

• Коррозионная активность газов при

горении

в соответствии с DIN VDE 0482 pчасть 267
/ DIN EN 50267-2-2 / IEC 60754-2(DIN VDE
0472 часть 813)

Аналоги с экраном:

THERMFLEX

®

180 EWKF-C

,

см. стр. 234



Применение

Данные кабели применяют при больших механических нагрузках и высоких температурах в сухих и влажных помещениях, а также на
открытом воздухе. Кабели с силиконовой изоляцией не содержат галогенов и подходят для отопительных приборов и систем климат-контроля,
для ламп, печей, для использования в саунах и соляриях, на сталелитейных заводах, на предприятиях по производству керамики, на
стекольных и цементных заводах, в тепловом и холодильном оборудовании.

FRNC

F

lame

R

etardant,

N

on

C

orrosive

Также изготавливаются кабели версии FRNC. Оболочка из специального материала позволяет кабелю пройти испытание на огнестойкость
в соответствии с VDE 0472 часть 804 и IEC 60332-3 или HD 405.3. Материал оболочки кабеля самозатухающий, поэтому его возможно
использовать в системах управления с сохранением работоспособности, напр., в общественных местах, отелях, аэропортах и т.д.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.









AWG-№

Вес

прибл.

кг / км

Масса

меди

кг / км

Внешний Ø

прибл. мм

Кол-во жил x

номинальное

сечение, мм²

Арт.

AWG-№

Вес

прибл.

кг / км

Масса

меди

кг / км

Внешний Ø

прибл. мм

Кол-во жил x

номинальное

сечение, мм²

Арт.

19

53,0

15,0

6,4

2 x 0,75

74992

16

446,0

231,0

18,2

16 G 1,5

75006

16

566,0

288,0

19,4

20 G 1,5

75007

19

64,0

22,0

7,0

3 G 0,75

74993

19

84,0

29,0

7,6

4 G 0,75

74994

14

135,0

48,0

9,8

2 G 2,5

75008

19

101,0

36,0

8,5

5 G 0,75

74995

14

152,0

72,0

10,4

3 G 2,5

75009

18

60,0

20,0

6,8

2 x 1

74996

14

189,0

96,0

11,5

4 G 2,5

75010

14

229,0

120,0

12,9

5 G 2,5

75011

18

78,0

29,0

7,2

3 G 1

74997

18

95,0

39,0

7,8

4 G 1

74998

12

180,0

77,0

11,6

2 x 4

75012

18

116,0

48,0

8,8

5 G 1

74999

12

230,0

115,0

12,3

3 G 4

75013

16

82,0

29,0

8,8

2 x 1,5

75000

12

300,0

154,0

13,6

4 G 4

75014

12

380,0

192,0

15,2

5 G 4

75015

16

98,0

43,0

8,9

3 G 1,5

75001

16

122,0

58,0

9,9

4 G 1,5

75002

10

321,0

115,0

13,2

2 x 6

75016

16

148,0

72,0

10,8

5 G 1,5

75003

10

330,0

173,0

14,0

3 G 6

75017

16

187,0

101,0

12,0

7 G 1,5

75004

10

430,0

230,0

15,5

4 G 6

75018

16

315,0

173,0

16,1

12 G 1,5

75005

10

550,0

288,0

17,2

5 G 6

75019



Допускаются технические изменения. (RE01)

225

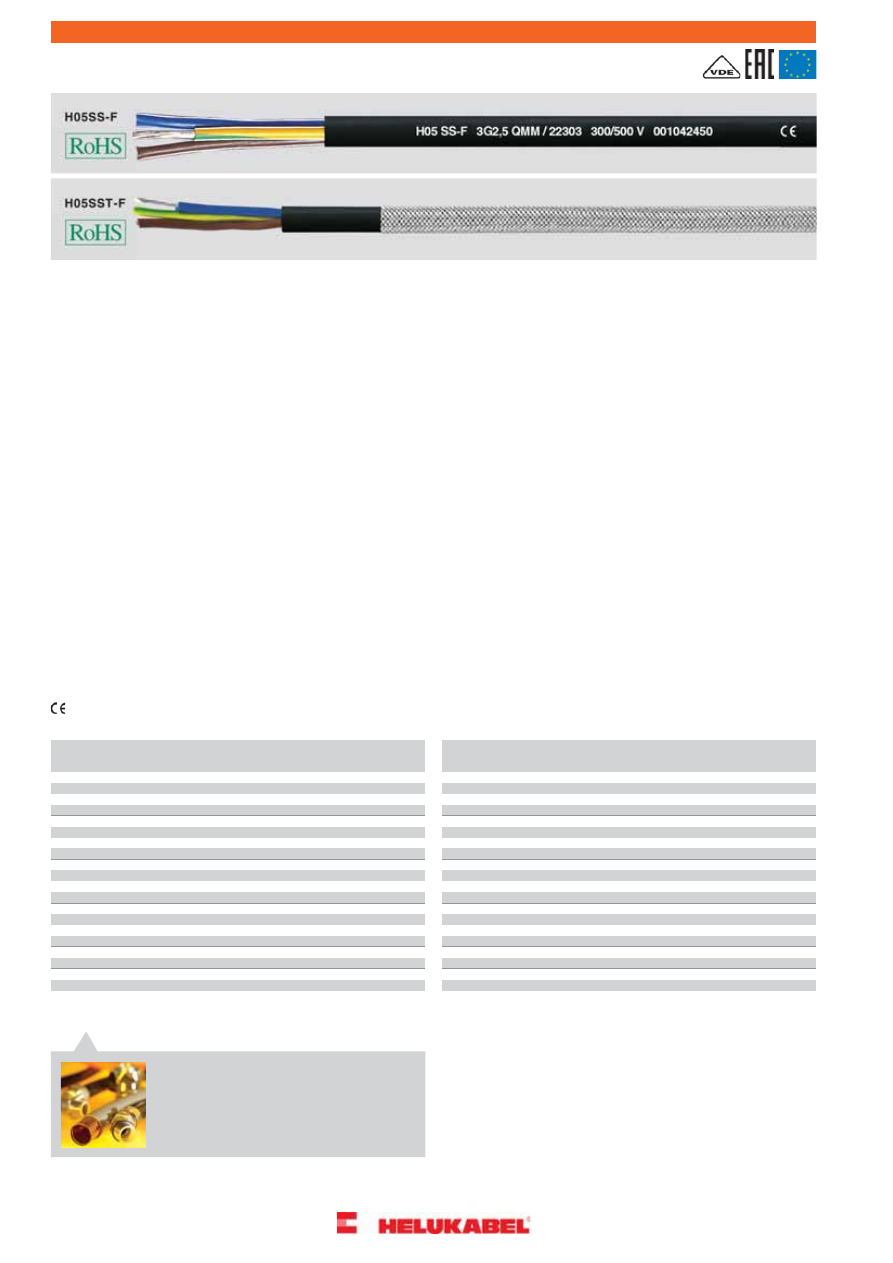

Термостойкие кабели

E

-------------------------------------------------------------------------------------------------------------------------------------------------------------

H05SS-F / H05SST-F

термостойкий кабель





Свойства

Структура

Технические характеристики

Лужёные медные тонкопроволочные
проводники в соответствии с DIN VDE 0295
кл. 5, BS 6360 кл. 5, IEC 60228 кл. 5

Термостойкий кабель в соотв. с IN VDE
0285-525-2-83 / DIN EN 50525-2-83

Высокая диэлектрическая прочность даже
при высоких температурах

Данный кабель может быть повреждён при
перетягивании через острые кромки или в

Температурный диапазон

стационарно от -60°C до +180 °C
(кратковременно до +250 °C)

Изолирующая оболочка из сшитой
силиконовой резины SiR (резиновая смесь)
E I2 в соответствии с DIN VDE 0207-363-1
/ DIN EN 50363-1

результате истирания. Следует соблюдать
осторожность, особенно при монтаже и
эксплуатации кабелей без оплётки. Во
время эксплуатации  при высоких

Допустимая

температура проводника

180°C

Маркировка жил в соответствии с DIN VDE
0293-308

• Номинальное напряжение

U

0

/U 300/500 В

температурах следует избегать
соприкасаний.

Жёлто-зелёная жила заземления для 3 жил
и более

• Испытательное напряжение

2000 В

Испытания

• Удельное объемное сопротивление

мин. 200 МОм x км

Повивная скрутка жил с оптимальным
шагом

Испытание на вертикальное
распространение пламени в соответствии

• Минимальный радиус изгиба

подвижно 7,5x Ø кабеля
стационарно 4x Ø кабеля

Внешняя оболочка из сшитого EM9
(резиновый компаунд) в соответствии с
DIN VDE 0207-363-2-1 / DIN EN
50363-2-1

с DIN VDE 0482-332-1-2 или DIN EN
60332-1-2, недействительно для кабелей
с внешней полиэфирной оплёткой

• Стойкость к радиации

до 20x10

6

сДж/кг (до 20 Мрад)



Примечания

Цвет оболочки - чёрный (RAL 9005), также
возможны другие расцветки внешних
оболочек

G = с желто-зеленой жилой заземления
x = без жилы заземления (OZ)

H05SST-F

Структура, как у H05SS-F

Оплётка из полиэфирных волокон



Применение

Термостойкие кабели с оболочкой из силиконовой резины (SiR) без компенсатора натяжения применяются в условиях высоких температур
или соприкосновения с горячей поверхностью. Используются для стационарной прокладки в осветительных приборах с механической
защитой. Рекомендованы к применению с устройствами, которые во время эксплуатации передвигаются или подвергаются незначительным
механическим нагрузкам.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.





H05SST-F

H05SS-F

AWG-№

Вес

прибл.

кг / км

Масса

меди

кг / км

Внешний Ø

мин. - макс.

мм

Кол-во жил x

номинальное

сечение, мм²

Арт.

AWG-№

Вес

прибл.

кг / км

Масса

меди

кг / км

Внешний Ø

мин. - макс.

мм

Кол-во жил x

номинальное

сечение, мм²

Арт.

19

59,0

14,4

5,7 - 7,4

2 x 0,75

22290

19

63,0

14,4

6,7 - 8,4

2 x 0,75

22343

19

75,0

21,6

7,2 - 9,1

3 G 0,75

22344

19

71,0

21,6

6,2 - 8,1

3 G 0,75

22291

19

93,0

28,8

6,8 - 8,8

4 G 0,75

22292

19

99,0

28,8

7,8 - 9,8

4 G 0,75

22345

19

120,0

36,0

8,6 - 10,9

5 G 0,75

22346

19

113,0

36,0

7,6 - 9,9

5 G 0,75

22293

18

71,0

19,2

7,1 - 9,0

2 x 1

22347

18

67,0

19,2

6,1 - 8,0

2 x 1

22294

18

86,0

29,0

6,5 - 8,5

3 G 1

22295

18

91,0

29,0

7,5 - 9,5

3 G 1

22348

18

111,0

38,4

8,1 - 10,3

4 G 1

22349

18

105,0

38,4

7,1 - 9,3

4 G 1

22296

18

129,0

48,0

8,0 - 10,3

5 G 1

22297

18

137,0

48,0

9,0 - 11,3

5 G 1

22350

16

91,0

29,0

7,6 - 9,8

2 x 1,5

22298

16

97,0

29,0

8,6 - 10,8

2 x 1,5

22351

16

117,0

43,0

9,0 - 11,4

3 G 1,5

22352

16

110,0

43,0

8,0 - 10,4

3 G 1,5

22299

16

137,0

58,0

9,0 - 11,6

4 G 1,5

22300

16

145,0

58,0

10,0 - 12,6

4 G 1,5

22353

16

175,0

72,0

10,8 - 13,7

5 G 1,5

22354

16

165,0

72,0

9,8 - 12,7

5 G 1,5

22301

14

159,0

48,0

10,0 - 12,6

2 x 2,5

22355

14

150,0

48,0

9,0 - 11,6

2 x 2,5

22302

14

170,0

72,0

9,6 - 12,4

3 G 2,5

22303

14

180,0

72,0

10,6 - 13,4

3 G 2,5

22356

14

224,0

96,0

11,7 - 14,8

4 G 2,5

22357

14

211,0

96,0

10,7 - 13,8

4 G 2,5

22304

14

255,0

120,0

11,9 - 15,3

5 G 2,5

22305

14

270,0

120,0

12,9 - 16,3

5 G 2,5

22358

12

251,0

115,0

11,3 - 14,5

3 G 4

22306

12

266,0

115,0

12,3 - 15,5

3 G 4

22359

12

350,0

154,0

13,7 - 17,2

4 G 4

22360

12

330,0

154,0

12,7 - 16,2

4 G 4

22307

10

402,0

173,0

13,8 - 17,3

3 G 6

22361

10

379,0

173,0

12,8 - 16,3

3 G 6

22308

10

494,0

230,0

14,2 - 18,1

4 G 6

22309

10

524,0

230,0

15,2 - 19,1

4 G 6

22362



Допускаются технические изменения. (RE01)

226

Термостойкие кабели

òÐÅ×ÐÅáÛÊÆÁÌÓÆÓÓÕÁÒÝnÓÎÄÍÁÃÕø

êÁÛÊÔÏÁáÔÒÕÂÁn+73

-------------------------------------------------------------------------------------------------------------------------------------------------------------

HELUFLON

®

-FEP-6Y

многожильный, изоляция из фторполимеров,

от -100°C до +205°C





Свойства

Структура

Технические характеристики

Медные, медные лужёные, медные
посеребрённые проводники в соответствии

Фторполимерная изоляция FEP

Высокое сопротивление изоляции

Наименьшие диэлектрические потери

• Температурный диапазон

от -100 °C до +205 °C
(кратковременно +230 °C)

с DIN VDE 0295 кл. 5, BS 6360 кл. 5,
IEC 60228 кл. 5

Трудновоспламеняемый

Устойчив к микрокультурам

Изоляция жил FEP-HELUFLON

®

• Температурный диапазон в

зависимости от проводника

медного до +130°C
медного, лужёного до +180 °C
медного, посеребрённого до +200 °C

Препятствует росту грибов

Маркировка жил в соответствии с DIN VDE
0293-30
- до 0,25 мм²: цветовая
- от 0,5 мм²: чёрные жилы с цифровой
маркировкой белого цвета

Озоноустойчивый

Всепогодный

Водопоглощение <0,01%

Минимальная паропроницаемость (прибл.
0,18 мг/см² в сутки)

• Номинальное напряжение

600 В

Жёлто-зелёная жила заземления для 3 жил
и более

• Испытательное напряжение

2500 В

Испытания

• Сопротивление изоляции

мин. 2 ГОм x км

Самозатухающий, не распространяющий
горение в соответствии с VDE

Повивная скрутка жил с оптимальным
шагом

• Минимальный радиус изгиба

подвижно 15х Ø кабеля
стационарно 4x Ø кабеля

0482-332-1-2, DIN EN 60332-1-2/
IEC 60332-1 (DIN VDE 0472, часть 804,
тип испытания B)

Внешняя оболочка FEP-HELUFLON

®

Цвет оболочки – чёрный (RAL 9005)

• Стойкость к радиации

до 1х10

6

сДж/кг (до 1 Мрад)

Используемые при изготовлении
материалы не содержат силикона и кадмия,
а также веществ, разрушающих
лакокрасочные покрытия



Примечания

G = с желто-зеленой жилой заземления
x = без жилы заземления (OZ)



Применение

Применяется преимущественно при монтаже распределительных шкафов с высоким теплообразованием или в печах, на кирпичных заводах,
в нагревательных приборах, кухонных установках, измерительных приборах и пр., а также в химической промышленности благодаря
абсолютной огнестойкости, стойкости к кислотам, щелочам, растворителям, маслу и бензину.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.





лужёный Cu-проводник

лужёный Cu-проводник

AWG-№

Вес

прибл.

кг / км

Масса

меди

кг / км

Внешний Ø

прибл. мм

Кол-во жил x

номинальное

сечение, мм²

Арт.

AWG-№

Вес

прибл.

кг / км

Масса

меди

кг / км

Внешний Ø

прибл. мм

Кол-во жил x

номинальное

сечение, мм²

Арт.

24

17,0

5,0

2,7

2 x 0,25

24547

16

184,0

101,0

7,2

7 G 1,5

24505

16

326,0

173,0

10,2

12 G 1,5

24276

24

22,0

7,5

2,9

3 G 0,25

24548

24

27,0

10,0

3,2

4 G 0,25

24549

16

504,0

260,0

12,3

18 G 1,5

24277

16

682,0

360,0

14,0

25 G 1,5

24278

24

34,0

12,5

3,5

5 G 0,25

24550

24

46,0

17,5

3,9

7 G 0,25

24551

14

121,0

72,0

6,4

3 G 2,5

24279

20

21,0

9,8

3,3

2 x 0,5

24552

14

182,0

96,0

7,0

4 G 2,5

24280

14

240,0

120,0

7,9

5 G 2,5

24281

20

32,0

14,7

3,5

3 G 0,5

24553

20

44,0

19,6

3,9

4 G 0,5

24554

14

316,0

168,0

8,7

7 G 2,5

24282

20

55,0

24,5

4,3

5 G 0,5

24555

12

212,0

115,0

7,5

3 G 4

24283

20

70,0

34,3

4,8

7 G 0,5

24556

12

304,0

154,0

8,3

4 G 4

24284

19

31,0

14,4

3,6

2 x 0,75

24557

12

386,0

192,0

9,2

5 G 4

24285

19

46,0

21,6

3,9

3 G 0,75

24558

19

58,0

29,0

4,3

4 G 0,75

24559

19

69,0

36,0

4,7

5 G 0,75

24560

19

92,0

50,0

4,8

7 G 0,75

24561

18

41,0

19,0

4,1

2 x 1

24562

18

55,0

29,0

4,4

3 G 1

24563

18

71,0

38,0

4,9

4 G 1

24564

18

88,0

48,0

5,5

5 G 1

24565

18

113,0

67,0

6,0

7 G 1

24566

18

220,0

115,2

8,0

12 G 1

24273

18

321,0

173,0

9,5

18 G 1

24274

18

458,0

240,0

11,2

25 G 1

24275

16

45,0

29,0

4,9

2 x 1,5

24501

16

70,0

43,0

5,3

3 G 1,5

24502

16

98,0

58,0

5,8

4 G 1,5

24503

16

117,0

72,0

6,5

5 G 1,5

24504



Продолжение

227

Термостойкие кабели

E

-------------------------------------------------------------------------------------------------------------------------------------------------------------

HELUFLON

®

-FEP-6Y

многожильный, изоляция из фторполимеров,

от -100°C до +205°C



Посеребрённая медь

Cu-проводник

AWG-№

Вес

прибл.

кг / км

Масса

меди

кг / км

Внешний Ø

прибл. мм

Кол-во жил x

номинальное

сечение, мм²

Арт.

AWG-№

Вес

прибл.

кг / км

Масса

серебра

кг / км

Масса

меди

кг / км

Внешний Ø

прибл. мм

Кол-во жил x

номинальное

сечение, мм²

Арт.

24

17,0

5,0

2,7

2 x 0,25

25914

24

17,0

0,26

5,0

2,7

2 x 0,25

25952

24

22,0

7,5

2,9

3 G 0,25

25915

24

22,0

0,39

7,5

2,9

3 G 0,25

25953

24

27,0

10,0

3,2

4 G 0,25

25916

24

27,0

0,52

10,0

3,2

4 G 0,25

25954

24

34,0

12,5

3,5

5 G 0,25

25917

24

34,0

0,65

12,5

3,5

5 G 0,25

25955

24

46,0

17,5

3,9

7 G 0,25

25918

24

46,0

0,91

17,5

3,9

7 G 0,25

25956

20

21,0

0,34

9,8

3,3

2 x 0,5

25957

20

21,0

9,8

3,3

2 x 0,5

25919

20

32,0

14,7

3,5

3 G 0,5

25920

20

32,0

0,51

14,7

3,5

3 G 0,5

25958

20

44,0

19,6

3,9

4 G 0,5

25921

20

44,0

0,68

19,6

3,9

4 G 0,5

25959

20

55,0

24,5

4,3

5 G 0,5

25922

20

55,0

0,85

24,5

4,3

5 G 0,5

25960

20

70,0

34,3

4,8

7 G 0,5

25923

20

70,0

1,19

34,3

4,8

7 G 0,5

25961

19

31,0

0,40

14,4

3,6

2 x 0,75

25962

19

31,0

14,4

3,6

2 x 0,75

25924

19

46,0

21,6

3,9

3 G 0,75

25925

19

46,0

0,60

21,6

3,9

3 G 0,75

25963

19

58,0

29,0

4,3

4 G 0,75

25926

19

58,0

0,80

29,0

4,3

4 G 0,75

25964

19

69,0

36,0

4,7

5 G 0,75

25927

19

69,0

1,00

36,0

4,7

5 G 0,75

25965

19

92,0

50,0

5,4

7 G 0,75

25928

19

92,0

1,40

50,0

5,4

7 G 0,75

25966

18

41,0

0,52

19,0

4,1

2 x 1

25967

18

41,0

19,0

4,1

2 x 1

25929

18

55,0

29,0

4,4

3 G 1

25930

18

55,0

0,78

29,0

4,4

3 G 1

25968

18

71,0

38,0

4,9

4 G 1

25931

18

71,0

1,04

38,0

4,9

4 G 1

25969

18

88,0

48,0

5,5

5 G 1

25932

18

88,0

1,30

48,0

5,5

5 G 1

25970

18

113,0

67,0

6,0

7 G 1

25933

18

113,0

1,82

67,0

6,0

7 G 1

25971

18

220,0

115,2

8,0

12 G 1

25934

18

220,0

3,12

115,2

8,0

12 G 1

25972

18

321,0

173,0

9,5

18 G 1

25935

18

321,0

4,68

173,0

9,5

18 G 1

25973

18

458,0

240,0

11,2

25 G 1

25936

18

458,0

6,50

240,0

11,2

25 G 1

25974

16

45,0

0,70

29,0

4,9

2 x 1,5

25975

16

45,0

29,0

4,9

2 x 1,5

25937

16

70,0

43,0

5,3

3 G 1,5

25938

16

70,0

1,05

43,0

5,3

3 G 1,5

25976

16

98,0

58,0

5,8

4 G 1,5

25939

16

98,0

1,40

58,0

5,8

4 G 1,5

25977

16

117,0

72,0

6,5

5 G 1,5

25940

16

117,0

1,75

72,0

6,5

5 G 1,5

25978

16

184,0

101,0

7,2

7 G 1,5

25941

16

184,0

2,45

101,0

7,2

7 G 1,5

25979

16

326,0

173,0

10,2

12 G 1,5

25942

16

326,0

4,20

173,0

10,2

12 G 1,5

25980

16

504,0

260,0

12,3

18 G 1,5

25943

16

504,0

6,30

260,0

12,3

18 G 1,5

25981

16

682,0

360,0

14,0

25 G 1,5

25944

16

682,0

8,75

360,0

14,0

25 G 1,5

25982

14

121,0

2,10

72,0

6,4

3 G 2,5

25983

14

121,0

72,0

6,4

3 G 2,5

25945

14

182,0

96,0

7,0

4 G 2,5

25946

14

182,0

2,80

96,0

7,0

4 G 2,5

25984

14

240,0

120,0

7,9

5 G 2,5

25947

14

240,0

3,50

120,0

7,9

5 G 2,5

25985

14

316,0

168,0

8,7

7 G 2,5

25948

14

316,0

4,90

168,0

8,7

7 G 2,5

25986

12

212,0

3,60

115,0

7,5

3 G 4

25987

12

212,0

115,0

7,5

3 G 4

25949

12

304,0

154,0

8,3

4 G 4

25950

12

304,0

4,80

154,0

8,3

4 G 4

25989

12

386,0

192,0

9,2

5 G 4

25951

12

386,0

6,00

192,0

9,2

5 G 4

25990



Допускаются технические изменения. (RE01)

228

Термостойкие кабели

òÐÅ×ÐÅáÛÊÆÁÌÓÆÓÓÕÁÒÝnÓÎÄÍÁÃÕø

êÁÛÊÔÏÁáÔÒÕÂÁn+73

-------------------------------------------------------------------------------------------------------------------------------------------------------------

MULTITHERM 400

безгалогеновый





Свойства

Структура

Технические характеристики

Тонкопроволочный медный проводник,
никелированный (ASTM B 355)

Специальная изоляция жил для высоких
температур

Не содержит асбеста и кадмия



• Температурный диапазон

от -60 °C до +400 °C
(кратковременно +500 °C)

1. Изоляция жил из стеклоткани,
пропитанной силиконом
2. Вторая изоляция жил из оплётки из
стеклоткани, пропитанной силиконом

Примечания

Другие сечения или количество жил
изготавливаются по запросу

• Номинальное напряжение

500 В

Аналоги с экраном:

MULTITHERM 400-ES

, см. стр. 236

Маркировка жил согласно приведённому
выше цветовому коду

• Испытательное напряжение

2500 В

• Минимальный радиус изгиба

5x Ø кабеля

• Маркировка жил

Количество жил

с

жилой заземления

3 = жёл.-зел./син./кор.
4 = жёл.-зел./чёрн./син./кор.
5 = жёл.-зел./чёрн./син./кор./бел.
6 = жёл.-зел./чёрн./син./кор./бел./красн.
7 = ж.-зел./чёрн./син./кор./бел./кр./сер.
Количество жил

без

жилы заземления

2 = син./кор.
3 = чёрн./син./кор.
4 = чёрн./син./кор./бел.
5 = чёрн./син./кор./бел./красн.
6 = чёрн./син./кор./бел./красн./сер.
7 = чёрн./син./кор./бел./красн./сер./зел.

Общая скрутка жил

Общая внешняя оболочка из стеклоткани,
пропитанной силиконом



Применение

Кабели MULTITHERM 400 широко применяются в средах с высокой температурой, например, в металлургических, сталепрокатных заводах,
в сталелитейном производстве, на предприятиях по производству керамики, на стекольных и цементных заводах, при строительстве печей
и электростанций, при формовке термопласта и пр. Учитывая особую конструкцию кабеля, эксплуатация в условиях высокой влажности
рекомендуется при температуре прибл. до +220°C, при более высоких температурах - только в сухих средах.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.









AWG-№

Вес

прибл.

кг / км

Макс. допустимая

нагрузочная

способность

по току

при +340°C (A)

Масса

меди

кг / км

Внешний

Ø

прибл.

мм

Кол-во жил x

номинальное

сечение, мм²

Арт.

AWG-№

Вес

прибл.

кг / км

Макс. допустимая

нагрузочная

способность

по току

при +340°C (A)

Масса

меди

кг / км

Внешний

Ø

прибл.

мм

Кол-во жил x

номинальное

сечение, мм²

Арт.

20

47,0

3,3

10,0

6,2

2 x 0,5

51741

14

270,0

10,4

144,0

12,8

6 x 2,5

50061

14

295,0

10,1

168,0

13,0

7 x 2,5

50062

20

50,0

3,1

15,0

6,4

3 x 0,5

51742

20

70,0

3,0

19,0

7,5

4 x 0,5

51743

12

191,0

16,0

77,0

11,0

2 x  4

50063

20

81,0

2,9

25,0

8,0

5 x 0,5

51744

12

224,0

15,3

115,0

11,4

3 x  4

50064

20

97,0

2,8

30,0

8,6

6 x 0,5

51745

12

285,0

14,6

154,0

13,0

4 x  4

50065

20

105,0

2,7

34,0

8,7

7 x 0,5

51746

12

360,0

14,1

192,0

14,5

5 x  4

50066

19

55,0

5,1

14,4

6,7

2 x 0,75

51747

12

485,0

13,3

270,0

16,5

7 x  4

50067

19

66,0

5,1

21,6

7,0

3 x 0,75

51748

10

340,0

20,0

173,0

14,2

3 x  6

50068

19

86,0

4,9

29,0

8,0

4 x 0,75

51749

10

442,0

19,0

230,0

16,2

4 x  6

50069

19

103,0

4,7

36,0

8,8

5 x 0,75

51750

10

535,0

18,0

288,0

17,7

5 x  6

50070

19

119,0

4,5

43,0

9,5

6 x 0,75

51751

8

710,0

26,0

384,0

20,0

4 x 10

50071

19

130,0

4,4

50,0

9,7

7 x 0,75

51752

6

990,0

34,0

615,0

24,5

4 x 16

50072

18

63,0

7,0

19,0

6,9

2 x  1

51753

18

82,0

6,7

29,0

7,8

3 x  1

51754

18

98,0

6,4

38,0

8,3

4 x  1

51755

18

119,0

6,2

48,0

9,1

5 x  1

51756

18

138,0

6,0

58,0

9,8

6 x  1

51757

18

150,0

5,8

67,0

10,0

7 x  1

51758

16

87,0

9,4

29,0

8,0

2 x 1,5

51759

16

103,0

9,0

43,0

8,3

3 x 1,5

51760

16

128,0

8,6

58,0

9,1

4 x 1,5

51761

16

150,0

8,3

72,0

10,0

5 x 1,5

51762

16

175,0

8,0

88,0

10,7

6 x 1,5

51763

16

190,0

7,8

101,0

11,0

7 x 1,5

51764

14

135,0

12,2

48,0

9,2

2 x 2,5

51765

14

153,0

11,6

72,0

9,7

3 x 2,5

51766

14

190,0

11,2

96,0

10,6

4 x 2,5

51767

14

230,0

10,8

120,0

11,8

5 x 2,5

50060



Допускаются технические изменения. (RE01)

229

Термостойкие кабели

E

-------------------------------------------------------------------------------------------------------------------------------------------------------------

HELUTHERM

®

145 MULTI-C

гибкий, сшитый полимер,

безгалогеновый, экранированный, ЭМС, с разметкой метража





Свойства

Структура

Технические характеристики

Жилы из тонких медных проволок в
соответствии с DIN VDE 0295 кл. 5, BS 6360
кл. 5, IEC 60228 кл. 5

Кабели питания и управления с
безгалогеновой термостойкой оболочкой

Улучшенные характеристики
распространения горения

Незначительное выделение дыма

Температурный диапазон

подвижно от -35 °C до +120 °C
стационарно от -55 °C до +145 °C
при коротком замыкании +250 °C

Изоляция жил из сшитого
полиолефинового сополимера без
галогенов

Хорошая стойкость к истиранию и
растрескиванию

Хорошая масло- и погодостойкость

Чёрные жилы с цифровой маркировкой
белого цвета

• Номинальное напряжение

U

0

/U 300/500 В до 1,0 мм²

U

0

/U 450/750 В от 1,5 мм²

при фиксированной и защищённой
прокладке
U

0

/U 600/1000 В от 1,5 мм²

Устойчив к УФ-лучам и озону

Устойчив к температуре пайки

Повивная скрутка жил с оптимальным
шагом

Класс нагревостойкости В

Благодаря оболочке из сшитого
полиолефина устойчив к высоким
температурам, в том числе при контакте с
паяльником, раскалённым
от 300 °C до 380 °C

Экран из медной оплётки, лужёный,
покрытие 85%

Внешняя оболочка из сшитого
полиолефинового сополимера без
содержания галогенов

• Испытательное напряжение

3000 В

• Минимальный радиус изгиба

при фиксированной прокладке 4х Ø кабеля
непостоянно подвижно 8х Ø кабеля

Используемые при изготовлении
материалы не содержат силикона и кадмия,

Цвет оболочки - чёрный

С разметкой метража

• Сопротивление связи

макс. 250 Ом/км

а также веществ, разрушающих
лакокрасочные покрытия

По запросу изоляция и оболочка
поставляются в других цветах

Испытания

• Пожарная нагрузка

см. табл. в приложении



Примечания

Испытание на огнестойкость (для пучка) в
соответствии с DIN VDE 0482-332-3-22,
BS 4066 часть 3/ DIN EN 60332-3-22,

• Допустимая токовая нагрузка

см. табл. в приложении

Аналоги без экрана:

HELUTHERM

®

145 MULTI

, см. стр. 221

IEC 60332-3-22 (ранее DIN VDE 0472 часть
804, тип испытания С)

• Допуск

Germanischer Lloyd

Испытание на огнестойкость (для кабеля)
в соответствии с DIN VDE 0482-332-1-2,
DIN EN 60332-1-2,
IEC 60332-1-2 (DIN VDE 0472 часть 804
тип испытания B)

Коррозионная активность газов сгорания
при горении в соответствии с DIN VDE 0482
часть 267/ DIN EN 50267-2-2/ IEC 60754-2
(DIN VDE 0472 часть 813)

Не содержит галогенов в соответствии с
DIN VDE 0482 часть 267/ DIN EN
50267-2-1/ IEC 60754-1 (DIN VDE 0472
часть 815)

Плотность дыма в соответствии с DIN VDE
0482 часть 268-1 и 2, тип испытания C,
IEC 61034-1/61034-2, HD 606 иBS 7622
часть 1 и 2 (DIN VDE 0472 часть 816).





Применение

Эти кабели питания и управления со сшитой, термостойкой оболочкой, не содержащей галогенов, обладающие улучшенными пожарными
характеристиками, применяются для подключения осветительных приборов, нагревательных устройств, электрических машин (класса
нагревостойкости В), переключателей и распределителей. Благодаря высокой термостойкости имеют длительный срок службы. Применяются
преимущественно в транспортных системах, а также для наружных работ.
При горении образуют незначительное количество дыма, не выделяют коррозионных газов, что существенно снижает токсичность и
минимизирует ущерб от пожара в системах управления и наблюдения.
Благодаря высокой термостойкости возможно также уменьшение сечения кабеля и экономия места и веса. Вышеуказанные кабели управления
и питания вносят значительный вклад не только в безопасность технологических процессов, но и в сохранение здоровой экологии.

ЭМС

= электромагнитная совместимость.

Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.







Продолжение

230

Термостойкие кабели

-------------------------------------------------------------------------------------------------------------------------------------------------------------

HELUTHERM

®

145 MULTI-C

гибкий, сшитый полимер,

безгалогеновый, экранированный, ЭМС, с разметкой метража







AWG-№

Вес

прибл.

кг / км

Масса

меди

кг / км

Внешний Ø

прибл. мм

Кол-во жил x

номинальное

сечение, мм²

Арт.

AWG-№

Вес

прибл.

кг / км

Масса

меди

кг / км

Внешний Ø

прибл. мм

Кол-во жил x

номинальное

сечение, мм²

Арт.

24

36,0

16,0

5,0

2 x 0,25

52194

18

492,0

257,0

17,0

21 x 1

52239

24

44,0

21,0

5,5

3 x 0,25

52195

16

42,0

22,0

4,8

1 x 1,5

52240

24

68,0

29,0

6,4

5 x 0,25

52196

16

105,0

58,0

8,2

2 x 1,5

52241

24

95,0

37,0

7,5

7 x 0,25

52197

16

121,0

71,0

8,7

3 x 1,5

52242

20

24,0

15,0

3,7

1 x 0,5

52198

16

156,0

86,0

9,4

4 x 1,5

52243

16

188,0

104,0

10,5

5 x 1,5

52244

20

55,0

29,0

5,6

2 x 0,5

52199

20

64,0

38,0

6,1

3 x 0,5

52200

16

225,0

118,0

11,5

6 x 1,5

52245

16

264,0

136,0

12,6

7 x 1,5

52246

20

78,0

45,0

6,7

4 x 0,5

52201

20

95,0

51,0

7,3

5 x 0,5

52202

16

308,0

172,0

13,7

8 x 1,5

52247

16

361,0

193,0

15,0

10 x 1,5

52248

20

106,0

66,0

7,9

6 x 0,5

52203

20

122,0

68,0

8,4

7 x 0,5

52204

16

383,0

222,0

15,0

12 x 1,5

52249

16

458,0

272,0

16,0

14 x 1,5

52250

20

138,0

80,0

9,0

8 x 0,5

52205

20

161,0

93,0

10,0

10 x 0,5

52206

16

515,0

285,0

17,0

16 x 1,5

52251

16

639,0

331,0

19,3

19 x 1,5

52252

20

170,0

107,0

10,0

12 x 0,5

52207

20

193,0

122,0

11,0

14 x 0,5

52208

16

705,0

367,0

20,3

21 x 1,5

52253

16

841,0

526,0

21,7

25 x 1,5

51000

20

216,0

129,0

11,7

16 x 0,5

52209

20

253,0

158,0

12,8

19 x 0,5

52210

14

59,0

28,0

5,6

1 x 2,5

52254

20

281,0

167,0

13,5

21 x 0,5

52211

14

148,0

96,0

9,8

2 x 2,5

52255

19

29,0

18,0

4,0

1 x 0,75

52212

14

183,0

146,0

10,4

3 x 2,5

52256

14

221,0

150,0

11,5

4 x 2,5

52257

19

71,0

38,0

6,6

2 x 0,75

52213

19

82,0

50,0

6,9

3 x 0,75

52214

14

273,0

200,0

12,6

5 x 2,5

52258

14

326,0

227,0

13,8

6 x 2,5

52259

19

100,0

58,0

7,6

4 x 0,75

52215

19

117,0

70,0

8,3

5 x 0,75

52216

14

397,0

235,0

15,3

7 x 2,5

52260

14

475,0

265,0

16,5

8 x 2,5

52261

18

135,0

85,0

8,9

6 x 0,75

52217

19

158,0

90,0

9,9

7 x 0,75

52218

14

542,0

326,0

18,3

10 x 2,5

52262

14

582,0

376,0

18,3

12 x 2,5

52263

19

178,0

110,0

10,6

8 x 0,75

52219

19

207,0

140,0

11,5

10 x 0,75

52220

14

681,0

428,0

19,6

14 x 2,5

52264

14

778,0

480,0

20,7

16 x 2,5

52265

19

220,0

148,0

11,5

12 x 0,75

52221

19

250,0

167,0

12,2

14 x 0,75

52222

14

948,0

557,0

23,5

19 x 2,5

52266

14

1042,0

606,0

24,4

21 x 2,5

52267

19

282,0

183,0

12,9

16 x 0,75

52223

19

335,0

212,0

14,5

19 x 0,75

52224

12

86,0

56,0

6,3

1 x 4

52268

19

370,0

230,0

15,3

21 x 0,75

52225

12

196,0

135,0

10,9

2 x 4

52269

18

33,0

20,0

4,2

1 x 1

52226

12

248,0

178,0

11,5

3 x 4

52270

12

316,0

220,0

12,8

4 x 4

52271

18

78,0

31,0

7,0

2 x 1

52227

18

92,0

56,0

7,4

3 x 1

52228

12

376,0

259,0

14,3

5 x 4

52272

12

452,0

302,0

15,6

6 x 4

52273

18

112,0

66,0

8,1

4 x 1

52229

18

134,0

95,0

8,9

5 x 1

52230

12

555,0

355,0

17,0

7 x 4

52274

12

655,0

392,0

18,3

8 x 4

52275

18

164,0

105,0

9,5

6 x 1

52231

18

192,0

109,0

10,5

7 x 1

52232

12

767,0

480,0

20,7

10 x 4

52276

12

829,0

557,0

20,7

12 x 4

52277

18

219,0

130,0

11,4

8 x 1

52233

18

254,0

138,0

12,5

10 x 1

52234

12

948,0

636,0

22,1

14 x 4

52278

18

270,0

164,0

12,5

12 x 1

52235

10

108,0

81,0

6,9

1 x 6

52279

18

308,0

198,0

13,5

14 x 1

52236

10

255,0

175,0

12,1

2 x 6

52280

18

350,0

203,0

14,3

16 x 1

52237

10

330,0

240,0

12,8

3 x 6

52281

18

447,0

235,0

16,2

19 x 1

52238

10

429,0

305,0

14,3

4 x 6

52282

10

536,0

441,0

16,0

5 x 6

52283

10

624,0

473,0

17,4

6 x 6

52284

10

751,0

505,0

19,3

7 x 6

52285

8

170,0

124,0

8,4

1 x 10

52286

8

409,0

265,0

15,1

2 x 10

52287

8

550,0

370,0

16,4

3 x 10

52288

8

715,0

485,0

18,1

4 x 10

52289

8

882,0

610,0

20,2

5 x 10

52290

8

1026,0

715,0

22,3

6 x 10

52291

8

1195,0

820,0

24,3

7 x 10

52292



Допускаются технические изменения. (RE01)

231

Термостойкие кабели

E

òÐÅ×ÐÅáÛÊÆÁÌÓÆÓÓÕÁÒÝnÓÎÄÍÁÃÕø

êÁÛÊÔÏÁáÔÒÕÂÁn+73

-------------------------------------------------------------------------------------------------------------------------------------------------------------

SiHF-C-Si

силиконовый кабель, безгалогеновый, ЭМС, экранированный, с

разметкой метража





Свойства

Структура

Технические характеристики

Жилы из тонких медных проволок в
соответствии с DIN VDE 0295 кл. 5, BS 6360
кл. 5, IEC 60228 кл. 5

Специальный силиконовый кабель с
повышенной термостойкостью на
основании
DIN VDE 0250 Часть 1 и
DIN VDE 0285-525-2-83/
DIN EN 50525-2-83

Устойчив к

высокомолекулярным маслам,
растительным и животным жирам,
спиртам, пластификаторам и клофенам,
разбавленным кислотам, щелочам и
солевым растворам, окислителям,

Изоляция жил из силиконового каучука

Маркировка жил в соответствии с DIN VDE
0293-308
Цвета жил
- до 5 жил - цветовая маркировка
- от 6 жил - черные жилы с цифровой
маркировкой белого цвета

• Температурный диапазон

от -60 °C до +180 °C
(кратковременно +220 °C)

тропическим воздействиям, морской воде,
кислороду, озону

при фиксированном монтаже следует
прокладывать только в открытых,
проветриваемых трубопроводах или

• Предельная температура

проводника

при эксплуатации +180 °C

Жёлто-зелёная жила заземления для трех
жил и более

каналах. В противном случае при
прекращении подачи воздуха в сочетании

• Номинальное напряжение

U

0

/U 300/500 В

Повивная скрутка жил с оптимальным
шагом

с температурами выше 90°C снижаются
механические свойства силикона

• Испытательное напряжение

2000 В

Внутренняя оболочка из силиконового
каучука

• Напряжение пробоя

мин. 5000 В

Испытания

• Сопротивление изоляции

мин. 200 МОм x км

Оплётка из лужёной медной проволоки,
покрытие пр. 85%

• Не содержит галогенов

в соответствии с DIN VDE 0482 часть
267/DIN EN 50267-2-2/ IEC 60754-2 (DIN
VDE 0472 часть 813)

• Допустимая токовая нагрузка

при

температуре окружающей среды до +145°C
в соответствии с DIN VDE 0100
для более высоких температур:
150 °C - допустимая нагрузка 100%
155 °C - допустимая нагрузка 91%
160 °C - допустимая нагрузка 82%
165 °C - допустимая нагрузка 71%
170 °C - допустимая нагрузка 58%
175 °C - допустимая нагрузка 41%

Общая внешняя оболочка из силиконового
каучука

Цвет оболочки преимущественно
красно-коричневый

• Воспламеняемость

не распространяющий горение, испытание
в соответствии с DIN VDE 0482-332-1-2,
DIN EN 60332-1-2/IEC 60332-1 (DIN VDE
0472, часть 804, тип испытания B)

С разметкой метража



Примечания

• Минимальный радиус изгиба

подвижно 10х Ø кабеля
стационарно 5x Ø кабеля

G = с желто-зеленой жилой заземления
x = без жилы заземления (OZ)

Аналоги без экрана:

SiHF

, см. стр. 223

• Сопротивление связи

макс. 250 Ом/км

• Стойкость к радиации

до 20x10

6

сДж/кг (до 20 Мрад)



Применение

Силиконовые кабели применяются в тех областях, где изоляция кабеля подвергается высоким температурным колебаниям. Из-за хорошей
погодоустойчивости силиконовые кабели можно использовать как при высоких, так и при низких температурах до -60°C. В особенности
подходит для применения на электростанциях. Также пригоден для использования на металлургических, сталепрокатных заводах, в
сталелитейном производстве, авиационной промышленности, кораблестроении, а также на предприятиях по производству керамики, на
стекольных и цементных заводах, в прожекторах и мощных осветительных и нагревательных приборах всех видов. Благодаря высокой
плотности экрана обеспечивается отсутствие помех при передаче сигналов или импульсов. Идеальный, защищённый от помех силиконовый
кабель может использоваться для наружного применения.

ЭМС

= электромагнитная совместимость.

Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.









AWG-№

Вес

прибл.

кг / км

Масса

меди

кг / км

Внешний Ø

прибл. мм

Кол-во жил x

номинальное

сечение, мм²

Арт.

AWG-№

Вес

прибл.

кг / км

Масса

меди

кг / км

Внешний Ø

прибл. мм

Кол-во жил x

номинальное

сечение, мм²

Арт.

20

101,0

55,5

8,0

2 x 0,5

23151

19

124,0

61,4

9,0

2 x 0,75

23160

19

136,0

69,1

9,4

3 G 0,75

23161

20

118,0

60,8

8,3

3 G 0,5

23152

20

131,0

66,5

9,1

4 G 0,5

23153

19

159,0

86,7

10,4

4 G 0,75

23162

19

180,0

95,2

11,3

5 G 0,75

23163

20

153,0

81,6

9,9

5 G 0,5

23154

20

173,0

92,2

10,9

7 G 0,5

23155

19

212,0

113,3

12,0

7 G 0,75

23164

19

306,0

165,2

13,9

10 G 0,75

23165

20

242,0

124,0

12,8

10 G 0,5

23156

20

263,0

134,4

13,5

12 G 0,5

23157

19

333,0

180,3

15,2

12 G 0,75

23166

19

418,0

212,2

16,9

16 G 0,75

23167

20

326,0

170,2

15,1

16 G 0,5

23158

20

351,0

181,0

15,9

18 G 0,5

23159

19

453,0

282,1

18,0

18 G 0,75

23168

19

468,0

297,4

20,8

25 G 0,75

23292

20

348,0

230,1

18,5

25 G 0,5

23291



Продолжение

232

Термостойкие кабели

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     23      24      25      26     ..
