HELUKABEL. Каталог продукции (2015 год) - часть 13





PAAR-TRONIC

гибкий, цветовая маркировка в соответствии с DIN 47100, с

разметкой метража





Свойства

Структура

Технические характеристики

Жилы из тонких медных проволок от 0,5
мм² в соответствии с DIN VDE 0295, кл.5,
BS 6360 кл.5, IEC 60228, кл.5

PVC-кабель для передачи данных на
основании DIN VDE 0812 и 0814

В целом устойчив к маслам, химическим
реагентам – см. таблицу в приложении

Используемые материалы не содержат
кадмия, силикона и веществ, разрушающих
лакокрасочные покрытия

Температурный диапазон

подвижно от -5 °C до +80 °C
стационарно от -30 °C до +80 °C

Изоляция жил – специальный
PVC-материал TI2 в соответствии с DIN VDE
0207-363-3 / DIN EN 50363-3

Испытания

• Максимальное рабочее напряжение

350 В
(не для использования в силовых цепях)

Маркировка жил (пары) в соответствии с
DIN 47100

Самозатухающий, не распространяющий
горение PVC-материал в соответствии с DIN
VDE 0482-332-1-2, DIN EN 60332-1-2/

Жилы скручены попарно с оптимальным
шагом

• Испытательное напряжение

1200 В

IEC 60332-1 (DIN VDE 0472 раздел 804,
тип испытания B)

• Напряжение пробоя

мин. 2400 В

Пары скручены по длине с оптимальным
шагом

• Сопротивление изоляции

мин. 20 МОм x км



Примечания

Пленка поверх жил

• Рабочая емкость

(приблиз. значение)

при 800 Гц
жила/жила при 0,14 мм² = 120 пФ/м
жила/жила при 0,25 мм² = 150 пФ/м

Внешняя оболочка – специальный
PVC-материал TM2 в соответствии с DIN
VDE 0207-363-4-1 / DIN EN 50363-4-1

Аналоги с экраном:

PAAR-TRONIC-CY

, см. стр. 133

Цвет оболочки – серый (RAL 7032)

• Токовая нагрузка

при 0,14 мм² = 1,5 А
при 0,25 мм² = 2,5 А

С разметкой метража

• Индуктивность

пр. 0,65 мГн/км

• Импеданс

пр. 78 Ом

• K

1

-связь

пр. 300 пФ/100 м

• Минимальный радиус изгиба

подвижно 7,5x Ø кабеля
стационарно 4x Ø кабеля

• Стойкость к радиации

до 80x10

6

сДж/кг (до 80 Мрад)



Применение

Используются как гибкие кабели в свободном движении без растягивающих усилий в качестве кабелей управления и передачи данных в
электронике, измерительных и регулирующих устройствах, а также везде, где требуется минимальный внешний диаметр – например, в
вычислительной технике и для передачи сигналов. Следует применять в сухих и влажных помещениях, кабель не предназначен для прокладки
на открытом воздухе.
Кабели предназначены для слаботочных цепей.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.









AWG-№

Вес
пр. кг / км

Масса меди
кг / км

Внешний Ø
пр. мм

Кол-во пар
x сечение
мм²

Арт.№

AWG-№

Вес
пр. кг / км

Масса меди
кг / км

Внешний Ø
пр. мм

Кол-во пар
x сечение
мм²

Арт.№

26

20,0

2,7

3,6

1 x 2 x 0,14

19001

26

170,0

65,0

12,2

24 x 2 x 0,14

19018

26

180,0

67,0

12,3

25 x 2 x 0,14

19019

26

25,0

5,4

4,6

2 x 2 x 0,14

19002

26

31,0

8,0

5,1

3 x 2 x 0,14

19003

26

184,0

70,0

12,4

26 x 2 x 0,14

19020

26

188,0

73,0

12,5

27 x 2 x 0,14

19021

26

38,0

10,7

5,5

4 x 2 x 0,14

19004

26

45,0

13,4

6,3

5 x 2 x 0,14

19005

26

192,0

75,0

13,5

28 x 2 x 0,14

19022

26

200,0

81,0

13,6

30 x 2 x 0,14

19023

26

50,0

16,1

6,7

6 x 2 x 0,14

19006

26

57,0

18,8

6,7

7 x 2 x 0,14

19007

26

224,0

86,0

14,0

32 x 2 x 0,14

19024

26

247,0

91,0

14,1

34 x 2 x 0,14

19025

26

64,0

21,5

7,6

8 x 2 x 0,14

19008

26

78,0

26,9

8,5

10 x 2 x 0,14

19009

26

260,0

97,0

14,9

36 x 2 x 0,14

19026

26

272,0

102,0

15,6

38 x 2 x 0,14

19027

26

86,0

29,5

9,0

11 x 2 x 0,14

19010

26

94,0

32,3

9,1

12 x 2 x 0,14

19011

26

294,0

108,0

15,9

40 x 2 x 0,14

19028

26

334,0

118,0

16,2

44 x 2 x 0,14

19029

26

105,0

37,6

9,8

14 x 2 x 0,14

19012

26

108,0

40,3

10,1

15 x 2 x 0,14

19013

26

342,0

121,0

16,4

45 x 2 x 0,14

19030

26

387,0

134,0

17,4

50 x 2 x 0,14

19031

26

110,0

43,0

10,2

16 x 2 x 0,14

19014

26

119,0

48,4

10,6

18 x 2 x 0,14

19015

26

403,0

140,0

17,4

52 x 2 x 0,14

19032

26

427,0

148,0

18,0

55 x 2 x 0,14

19033

26

130,0

54,0

10,8

20 x 2 x 0,14

19016

26

150,0

59,0

11,7

22 x 2 x 0,14

19017



Продолжение

126

Кабели для передачи данных

-------------------------------------------------------------------------------------------------------------------------------------------------------------

PAAR-TRONIC

гибкий, цветовая маркировка в соответствии с DIN 47100, с

разметкой метража







AWG-№

Вес
пр. кг / км

Масса меди
кг / км

Внешний Ø
пр. мм

Кол-во пар
x сечение
мм²

Арт.№

AWG-№

Вес
пр. кг / км

Масса меди
кг / км

Внешний Ø
пр. мм

Кол-во пар
x сечение
мм²

Арт.№

24

32,0

5,0

4,0

1 x 2 x 0,25

19034

24

410,0

160,0

17,1

32 x 2 x 0,25

19057

24

425,0

170,0

17,5

34 x 2 x 0,25

19058

24

37,0

10,0

5,4

2 x 2 x 0,25

19035

24

47,0

15,0

5,9

3 x 2 x 0,25

19036

24

440,0

180,0

17,8

36 x 2 x 0,25

19059

24

480,0

190,0

18,3

38 x 2 x 0,25

19060

24

58,0

20,0

6,8

4 x 2 x 0,25

19037

24

70,0

25,0

7,7

5 x 2 x 0,25

19038

24

530,0

200,0

19,0

40 x 2 x 0,25

19061

24

580,0

220,0

19,7

44 x 2 x 0,25

19062

24

80,0

30,0

8,4

6 x 2 x 0,25

19039

24

89,0

35,0

8,4

7 x 2 x 0,25

19040

24

600,0

225,0

20,0

45 x 2 x 0,25

19063

24

650,0

250,0

21,0

50 x 2 x 0,25

19064

24

99,0

40,0

8,7

8 x 2 x 0,25

19041

24

114,0

50,0

10,3

10 x 2 x 0,25

19042

24

670,0

260,0

21,0

52 x 2 x 0,25

19065

24

790,0

275,0

21,5

55 x 2 x 0,25

19066

24

126,0

55,0

10,4

11 x 2 x 0,25

19043

24

137,0

60,0

10,5

12 x 2 x 0,25

19044

22

36,0

6,5

4,6

1 x 2 x 0,34

19067

24

161,0

70,0

11,4

14 x 2 x 0,25

19045

22

42,0

13,1

6,3

2 x 2 x 0,34

19068

24

174,0

75,0

11,7

15 x 2 x 0,25

19046

22

50,0

19,6

6,7

3 x 2 x 0,34

19069

24

187,0

80,0

12,0

16 x 2 x 0,25

19047

22

61,0

26,1

7,6

4 x 2 x 0,34

19070

24

212,0

90,0

12,6

18 x 2 x 0,25

19048

20

42,0

9,6

4,9

1 x 2 x 0,5

19071

24

234,0

100,0

13,4

20 x 2 x 0,25

19049

20

51,0

19,2

7,2

2 x 2 x 0,5

19072

24

250,0

110,0

14,2

22 x 2 x 0,25

19050

20

62,0

28,8

7,8

3 x 2 x 0,5

19073

24

280,0

120,0

14,9

24 x 2 x 0,25

19051

20

73,0

38,4

8,6

4 x 2 x 0,5

19074

24

300,0

125,0

15,0

25 x 2 x 0,25

19052

19

47,0

14,4

5,8

1 x 2 x 0,75

19075

24

320,0

130,0

15,1

26 x 2 x 0,25

19053

19

59,0

28,8

8,7

2 x 2 x 0,75

19076

24

330,0

135,0

15,2

27 x 2 x 0,25

19054

19

74,0

43,2

8,9

3 x 2 x 0,75

19077

24

345,0

140,0

16,0

28 x 2 x 0,25

19055

19

93,0

57,6

10,2

4 x 2 x 0,75

19078

24

370,0

150,0

16,2

30 x 2 x 0,25

19056



Допускаются технические изменения. (RB01)

127

Кабели для передачи данных

òÐÅ×ÐÅáÛÊÆÁÌÓÆÓÓÕÁÒÝnÓÎÄÍÁÃÕø

íÁÂÆÍÞÏÝÆÓÔáÈÌÊ

B

-------------------------------------------------------------------------------------------------------------------------------------------------------------

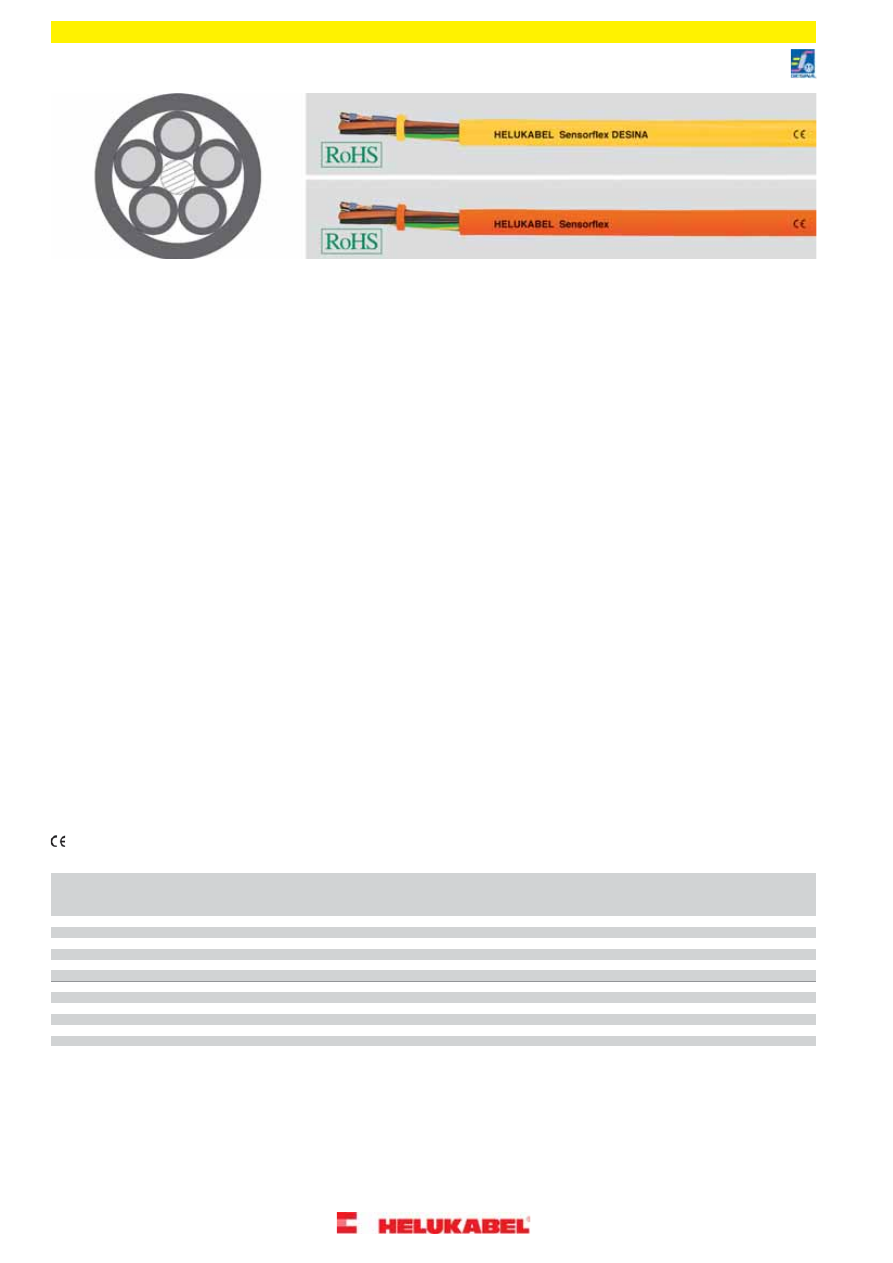

SENSORFLEX

кабели для датчиков, PVC , PUR, PVC/PUR





Свойства

Структура

SENSORFLEX

®

PVC

Технические характеристики

Sensorflex PVC

• Температурный диапазон

подвижно от -5 °C до +80 °C
стационарно от -30 °C до +80 °C

В целом устойчивы к маслам,
химическим реагентам (см. таблицу в
приложении)

Медные тонко- или
сверхтонкопроволочные проводники в
соответствии с DIN VDE 0295 кл. 5 или кл.
6, BS 6360 кл.5 или кл.6, IEC 60228 кл. 5
и кл. 6

• Рабочее пиковое напряжение

до 0,25 мм² 350 В
от 0,34 мм² 500 В

Самозатухающий, не распространяющий
горение PVC-материал в соответствии с
VDE 0482-332-1-2, DIN EN 60332-1-2/

Изоляция жил PVC

• Испытательное переменное

напряжение

(50 Гц)
до 0,25 мм² 1200 В
от 0,34 мм² 2000 В

IEC 60332-1 (DIN VDE 0472 раздел 804,
тест B)

Маркировка жил -  см. таблицу ниже

Специальная PVC-оболочка

SENSORFLEX

®

PUR

SENSORFLEX

®

PUR

С низким коэффициентом трения,
предельно устойчивы к истиранию,
гидролизу и микробам

Жилы из тончайших медных проволок в
соответствии с DIN VDE 0295 кл. 6,BS 6360
кл.6, IEC 60228 кл. 6

• Минимальный радиус изгиба

SENSORFLEX

®

пр. 7,5x Ø кабеля
SENSORFLEX

®

PVC/PUR

пр. 7,5x Ø кабеля
SENSORFLEX

®

PVC

пр. 15x Ø кабеля

Особенность:

PVC - изоляция жил

Кабели со сверхгибкой структурой жил кл.
6 пригодны для

буксируемых цепей

.

Маркировка жил - см. таблицу ниже

PUR-оболочка

Эти кабели производятся по высоким
стандартам качества и в исполнении с
желтой оболочкой соответствуют стандарту
DESINA®

SENSORFLEX

®

PVC/PUR

Структура аналогична SENSORFLEX

®

PVC

Внутренняя PVC-оболочка и нанесенная на
нее методом соэкструзии PUR-оболочка

Цвет оболочки – желтый (RAL 1021) по
стандарту DESINA®



Примечания

Все кабели также поставляются с допуском
UL/CSA и с медным экраном.

DESINA

®

: пояснение см. во введении.



Применение

Для децентрализованной техники подключения и управления

.

Эти кабели используются для систем с разъемами подключения датчиков и исполнительных механизмов.
В сочетании со смонтированными штекерами и блоками “исполнительный механизм – датчик” они являются важным соединительным
звеном между периферией и ПЛК (программируемым логическим контроллером) в производстве.
Таким образом, смонтированные кабели во всех отраслях перерабатывающей промышленности обеспечивают снижение затрат в
автоматизации.
Там, где раньше много времени занимало подключение распределительных шкафов и машинного оборудования, теперь за счет технологии
Fieldbus стал возможен перенос интерфейсов периферии из распределительного шкафа к машинам и установкам.
Перенос точек входов/выходов на периферию системы позволяет значительно сократить затраты на подключение.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.





AWG-№

Структура

Артикул №

Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний
Ø
прибл. мм

Сверх-
гибкий
**

Тонко-
прово-
лочный

Цвета жил

Материал
оболочки

Кол-во жил x
номинальное
сечение, мм²

серый

оранжевый

желтый

24

22,0

7,2

4,4

X

коричн, син, черн

PVC

3 x 0,25

73473

76076

76061

24

22,0

7,2

4,4

X

коричн, син, черн

PUR

3 x 0,25

73466

76077

76062

24

26,0

9,6

4,7

X

коричн, син, черн, бел

PVC

4 x 0,25

73474

76078

76063

24

26,0

9,6

4,7

X

коричн, син, черн, бел

PUR

4 x 0,25

73471

76079

76064

24

30,0

12,0

4,8

X

коричн, син, черн, бел, жл-зл

PVC

5 G 0,25

76094

76080

76065

24

30,0

12,0

4,8

X

коричн, син, черн, бел, жл-зл

PVC/PUR

5 G 0,25

76095

76081

76066

22

30,0

9,8

4,9

X

коричн, син, желто-зл

PVC/PUR

3 G 0,34

73472

76086

76071

22

30,0

9,8

4,9

X

коричн, син, черн

PVC

3 x 0,34

76099

76085

76070

22

43,0

13,1

5,2

X

коричн, син, черн, бел

PVC

4 x 0,34

73368

76087

73485

22

43,0

13,1

5,2

X

коричн, син, черн, бел

PVC/PUR

4 x 0,34

72973

76088

73484

22

54,0

16,4

5,9

X

коричн, син, черн, бел, сер

PVC

5 x 0,34

73728

78241

78240

22

54,0

16,4

5,9

X

коричн, син, черн, бел, жл-зл

PVC

5 G 0,34

73657

76089

76072

22

54,0

16,4

5,9

X

коричн, син, черн, бел, жл-зл

PVC/PUR

5 G 0,34

73548

76090

73870



Допускаются технические изменения.

128

Кабели для сенсоров и актуаторов

-------------------------------------------------------------------------------------------------------------------------------------------------------------

VERTEILERFLEX

кабели для датчиков и распределителей, PVC, PUR или PVC/PUR





Свойства

Структура

PVC-кабели

Технические характеристики

PVC-кабели

• Температурный диапазон

подвижно от -5 °C до +80 °C
стационарно от -30 °C до +80 °C

В целом устойчивы к маслам,
химическим реагентам (см. таблицу в
приложении)

Жилы из тонких медных проволок в
соответствии с DIN VDE 0295 кл. 5, BS 6360
кл.5, IEC 60228 кл. 5

• Рабочее напряжение

U

0

/U 300/500 В

PVC-изоляция жил

Самозатухающий, не распространяющий
горения PVC-материал в соответствии с

Маркировка жил - см. таблицу ниже

• Тестовое переменное напряжение

(50 Гц)
2000 В

VDE 0482-332-1-2, DIN EN 60332-1-2/
IEC 60332-1 (DIN VDE 0472 раздел 804,
тест B)

Специальная PVC-оболочка

PUR-кабели

• Минимальный радиус изгиба

гибкий – пр. 15x Ø кабеля
сверхгибкий – пр. 7,5x Ø кабеля

Жилы из тончайших медных проволок в
соответствии с DIN VDE 0295 кл. 6, BS 6360
кл.6, IEC 60228 кл. 6

PUR-кабели

С низким коэффициентом трения,
предельно устойчивы к истиранию,
гидролизу и микробам

Изоляция жил PVC

Маркировка жил - см. таблицу ниже

Особенность:

PUR-оболочка

Кабели со сверхгибкой структурой жил кл.

пригодны для буксируемых цепей

.



Примечания

Типы с материалом оболочки

PVC/PUR

имеют внутреннюю PVC-оболочку и

Все кабели также поставляются с допуском
UL/CSA и с медным экраном.

нанесенную на нее методом соэкструзии
PUR-оболочку

Другое количество жил, другие сечения и
цвета оболочек – по запросу.





Применение

Эти кабели используются для систем с разъемами подключения датчиков и исполнительных механизмов. В сочетании со смонтированными
штекерами и блоками “исполнительный механизм – датчик” они являются важным соединительным звеном между периферией и ПЛК в
производстве. Таким образом, смонтированные кабели во всех отраслях перерабатывающей промышленности обеспечивают снижение
затрат в автоматизации.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.





AWG-№

Структура

Артикул №

Вес
пр. кг / км

Масса
меди
кг / км

Внешний
Ø
пр. мм

Сверх-
гибкий
**

Тонко-
прово-
лочный

Цвета жил

Материал
оболочки

Кол-во жил
x сечение
мм²

серый

черный

22

58,0

18,0

5,8

X

КОР, СИН, ЧЕРН, БЕЛ, ЖЛ-ЗЛ

PVC

4 G 0,34

76115

76105

22

82,0

36,0

8,7

X

ЖЛ, БЕЛ, ЗЛ, СЕР, ЖЛ-ЗЛ, КОР, СИН

PVC/PUR

4 G 0,34



76639

22

106,0

42,0

9,1

X

БЕЛ, ЗЛ, ЖЛ, СЕР, РОЗ, КР, КОР, СИН, ЖЛ-ЗЛ

PVC/PUR

6 G 0,34

73574

76107

22

110,0

48,0

9,1

X

СЕР, РОЗ, КР, ЧЕРН, ФИОЛ, БЕЛ, ЗЛ, ЖЛ, КОР,
СИН, ЖЛ-ЗЛ

PVC/PUR

8 G 0,34

73993

72961

22

107,0

41,0

9,1

X

БЕЛ, ЗЛ, ЖЛ, СЕР, РОЗ, КР, ЧЕРН, ФИОЛ, СИН,
КОР

PVC

8 x 0,34

74729

76109

22

107,0

41,0

9,1

X

БЕЛ, ЗЛ, ЖЛ, СЕР, РОЗ, КР, ЧЕРН, ФИОЛ, СИН,
КОР

PUR

8 x 0,34

72951

76110

22

102,0

36,0

8,8

X

БЕЛ, ЗЛ, ЖЛ, СЕР, РОЗ, КР, ЧЕРН, ФИОЛ, СИН,
КОР

PVC/PUR

8 x 0,34

76117

76108

22

143,0

65,0

10,0

X

черн с цифрами 1-2+DIN 47100

PVC

11 x 0,34

76118

71254

22

138,0

61,0

10,3

X

РОЗ, ЖЛ/КОР, КР, СЕР/РОЗ, БЕЛ, КР/КОР, ЗЛ,
БЕЛ/ЗЛ, ЖЛ, КОР/ЗЛ, СЕР, БЕЛ/ЖЛ

PVC/PUR

12 x 0,34

76119

76111

22

193,0

89,0

12,5

X

син с цифр Nr1-2 + жл-зл, СЕР/РОЗ, БЕЛ, КР/КОР,
ЗЛ, БЕЛ/ЗЛ, ЖЛ, КОР/ЗЛ, СЕР, БЕЛ/ЖЛ, РОЗ,
ЖЛ/КОР, КР, БЕЛ/СЕР, ЧЕРН, СЕР/КОР, ФИОЛ

PVC/PUR

16 G 0,34

77642



22

170,0

74,0

10,5

X

КОР, СЕР/РОЗ, КР/СИН, БЕЛ/ЗЛ, КОР/ЗЛ,
БЕЛ/ЖЛ, ЖЛ/КОР, БЕЛ/СЕР, СЕР/КОР, СИН, БЕЛ,
ЗЛ, ЖЛ, СЕР, РОЗ, КР, ЧЕРН, ФИОЛ, ЖЛ-ЗЛ

PVC/PUR

16 G 0,34

76120

76112

20

136,0

68,0

9,9

X

КОР, СИН, ЖЛ-ЗЛ, СЕР/РОЗ, КР/СИН, БЕЛ/ЗЛ,
КОР/ЗЛ, БЕЛ, ЗЛ, ЖЛ, СЕР

PUR

8 G 0,5

76121

76113

20

160,0

87,0

10,4

X

СЕР/РОЗ, КР/КОР, БЕЛ/ЗЛ, КОР/ЗЛ, БЕЛ/ЖЛ,
ЖЛ/КОР, БЕЛ, ЗЛ, ЖЛ, СЕР, РОЗ, КР, КОР, СИН,
ЖЛ-ЗЛ

PUR

12 G 0,5

76122

76114

20

201,0

125,0

12,3

X

черн с цифрами 1-14, КОР1, КОР2, СИН1, СИН2

PVC

14 x 0,5

79921



20

183,0

106,0

11,6

X

СЕР, КОР/ЗЛ, ЗЛ, КР/СИН, СЕР/РОЗ, БЕЛ, БЕЛ/ЗЛ,
БЕЛ/СЕР, ЧЕРН, БЕЛ/ЖЛ, РОЗ, ЖЛ, КР, ЖЛ/КОР,
ФИОЛ, СЕР/КОР, ЖЛ-ЗЛ, КОР, СИН

PVC/PUR

16 G 0,5



76640

20

183,0

106,0

11,6

X

СЕР/РОЗ, БЕЛ, КР/КОР, ЗЛ, БЕЛ/ЗЛ, ЖЛ, КОР/ЗЛ,
СЕР, БЕЛ/ЖЛ, РОЗ, ЖЛ/КОР, КР, БЕЛ/ЗЛ, ЧЕРН,
ЗЛ/КОР, ФИОЛ, КОР, СИН, ЖЛ-ЗЛ

PUR

16 G 0,5

76123

74034



Допускаются технические изменения.

129

Кабели для сенсоров и актуаторов

B

-------------------------------------------------------------------------------------------------------------------------------------------------------------

DATAFLAMM

®

безгалогеновый, с разметкой метража





Свойства

Структура

Технические характеристики

Жилы из тонких медных проволок в
соответствии с DIN VDE 0812

Специальный безгалогеновый кабель для
передачи данных

Безгалогеновый кабель в соответствии с
DIN VDE 0482 раздел 267/DIN EN
50267-2-1/IEC 60754-1 (DIN VDE 0472
раздел 815)

Температурный диапазон

подвижно от +5°C до +70°C
стационарно от -40 °C до +70 °C

Структура жил для сечения:
0,34 мм² = 7x0,25 мм

PE-изоляция, тип компаунда L/MD в
соответствии с DIN VDE 0819-103 / DIN EN
50290-2-23

Некоррозийный в соответствии с DIN VDE
0482 раздел 267/DIN EN
50267-2-2/IEC 60754-2 (DIN VDE 0472
раздел 813)

• Максимальное рабочее напряжение

(не для использования в силовых цепях)
0,14 мм² = 350 В
>0,14 мм² = 500 В

Маркировка жил в соответствии с DIN
47100 без повтора цветов

Самозатухающий, не распространяющий
горение безгалогеновый материал

Повивная скрутка жил

• Испытательное напряжение

0,14 мм² = 800 В
>0,14 мм² = 1200 В

оболочки в соответствии с DIN VDE
0482-332-1-2, DIN EN
60332-1-2/IEC 60332-1 (DIN VDE 0472
раздел 804 тип испытания B)

Внешняя оболочка в соответствии с DIN VDE
0207 ч. 24, тип компаунда HM2

Цвет оболочки – серый (RAL 7005)

• Сопротивление изоляции

мин. 2 ГОм x км

С разметкой метража



• Рабочая емкость

жила/жила <70 нФ/км

Примечания

• Минимальный радиус изгиба

7,5x Ø кабеля

Аналоги с экраном:

DATAFLAMM

®

-C

, см. стр. 145

• Стойкость к радиации

до 100x10

6

сДж/кг (до 100 Мрад)



Применение

Безгалогеновые кабели данных DATAFLAMM

®

служат в качестве кабелей подключения и передачи данных, измерения, используются в

системах оповещения и громкой связи, электронных часах, весовых устройствах и в офисной технике.
Они могут прокладываться над или под штукатуркой в сухих и влажных помещениях. Жилы с PE-изоляцией, по сравнению с традиционными
PVC-жилами, обладают лучшими емкостными характеристиками. Области применения: устройства телекоммуникации и системы обработки
информации в общественных зданиях, лабораториях, магазинах и других зданиях, в которых необходимо исключить выделение галогенов
при возгорании.
Безгалогеновая термопластичная оболочка не выделяет коррозийных и токсичных газов.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.









AWG-№

Вес
пр. кг / км

Масса меди
кг / км

Внешний Ø
пр. мм

Кол-во жил x
номинальное
сечение, мм²

Арт.№

AWG-№

Вес
пр. кг / км

Масса меди
кг / км

Внешний Ø
пр. мм

Кол-во жил x
номинальное
сечение, мм²

Арт.№

26

14,0

2,6

3,3

2 x 0,14

52300

22

35,0

13,0

5,0

4 x 0,34

52330

22

43,0

16,4

5,5

5 x 0,34

52331

26

17,0

4,0

3,5

3 x 0,14

52301

26

19,0

5,3

3,7

4 x 0,14

52302

22

58,0

22,7

6,0

7 x 0,34

52332

22

80,0

32,4

7,8

10 x 0,34

52333

26

23,0

6,6

4,0

5 x 0,14

52303

26

25,0

7,9

4,3

6 x 0,14

52304

22

91,0

39,1

8,0

12 x 0,34

52334

22

115,0

49,1

9,0

15 x 0,34

52335

26

27,0

9,2

4,3

7 x 0,14

52305

26

30,0

10,3

4,6

8 x 0,14

52306

22

135,0

59,1

9,8

18 x 0,34

52336

22

154,0

68,3

10,4

21 x 0,34

52337

26

38,0

13,2

5,4

10 x 0,14

52307

26

45,0

16,0

5,7

12 x 0,14

52308

22

180,0

81,4

12,0

25 x 0,34

52338

22

233,0

111,1

13,6

34 x 0,34

52339

26

57,0

20,1

6,1

15 x 0,14

52309

26

65,0

23,7

6,7

18 x 0,14

52310

22

272,0

130,5

14,8

40 x 0,34

52340

26

76,0

27,9

7,0

21 x 0,14

52311

20

30,0

9,5

4,6

2 x 0,5

52341

26

88,0

33,4

7,8

25 x 0,14

52312

20

36,0

14,2

4,9

3 x 0,5

52342

26

98,0

39,3

8,2

30 x 0,14

52313

20

43,0

19,2

5,3

4 x 0,5

52343

26

111,0

45,5

8,8

34 x 0,14

52314

20

56,0

24,0

5,9

5 x 0,5

52344

26

139,0

53,6

9,5

40 x 0,14

52315

20

70,0

33,7

6,4

7 x 0,5

52345

26

764,0

64,9

10,5

50 x 0,14

52316

20

101,0

48,0

8,3

10 x 0,5

52346

24

18,0

4,7

3,8

2 x 0,25

52317

20

117,0

57,4

8,6

12 x 0,5

52347

20

145,0

72,0

9,8

15 x 0,5

52348

24

21,0

7,1

4,0

3 x 0,25

52318

24

26,0

9,5

4,3

4 x 0,25

52319

20

171,0

86,4

10,5

18 x 0,5

52349

20

197,0

101,0

11,1

21 x 0,5

52350

24

31,0

12,0

4,7

5 x 0,25

52320

24

40,0

16,6

5,1

7 x 0,25

52321

20

230,0

120,0

12,6

25 x 0,5

52351

20

269,0

142,6

13,3

30 x 0,5

52352

24

56,0

24,0

6,4

10 x 0,25

52322

24

64,0

28,6

6,6

12 x 0,25

52323

20

301,0

163,1

14,5

34 x 0,5

52353

20

365,0

192,0

15,8

40 x 0,5

52354

24

80,0

36,0

7,4

15 x 0,25

52324

24

90,0

43,2

7,9

18 x 0,25

52430

19

40,0

14,3

5,2

2 x 0,75

52355

24

105,0

50,4

8,6

21 x 0,25

52431

19

51,0

21,5

5,5

3 x 0,75

52356

24

121,0

59,8

9,4

25 x 0,25

52325

19

61,0

28,6

6,0

4 x 0,75

52357

24

168,0

81,3

11,0

34 x 0,25

52326

19

76,0

36,1

6,7

5 x 0,75

52358

24

196,0

96,0

12,0

40 x 0,25

52327

19

97,0

50,3

7,3

7 x 0,75

52359

22

25,0

6,4

4,4

2 x 0,34

52328

19

137,0

72,0

9,8

10 x 0,75

52360

19

167,0

86,2

10,0

12 x 0,75

52361

22

30,0

9,7

4,7

3 x 0,34

52329



Допускаются технические изменения. (RB01)

130

Кабели для передачи данных

-------------------------------------------------------------------------------------------------------------------------------------------------------------

TRONIC-CY (LiY-CY)

ЭМС, гибкий, цветовая маркировка в соответствии

с DIN 47100, с экраном, с разметкой метража





Свойства

Структура

Технические характеристики

Жилы из тонких медных проволок от 0,5
мм² в соответствии с DIN VDE 0295 кл. 5, BS
6360 кл.5, IEC 60228
Структура жил:
0,14 мм² = 18x0,1 мм
0,25 мм² = 14x0,15 мм
0,34 мм² = 7x0,25 мм

PVC-кабель для передачи данных, на
основании DIN VDE 0812

Устойчив к маслам, химическим реагентам
– см. таблицу в приложении

Используемые материалы не содержат
кадмия, силикона и веществ, разрушающих
лакокрасочные покрытия

Температурный диапазон

подвижно от -5 °C до +80 °C
стационарно от -40 °C до +80 °C

Испытания

• Максимальное рабочее напряжение

(не для использования в силовых цепях)
0,14 мм² = 350 В
0,25 мм² = 500 В

Самозатухающий, не распространяющий
горение PVC-материал в соответствии с DIN
VDE 0482-332-1-2, DIN EN 60332-1-2/
IEC 60332-1 (DIN VDE 0472
раздел 804, тип испытания B)

Изоляция жил – специальный
PVC-материал TI2 в соответствии с DIN VDE
0207-363-3 / DIN EN 50363-3

• Испытательное напряжение

жила/жила 1200 В
жила/экран 800 В

Маркировка жил в соответствии с DIN
47100, без повтора цвета



Примечания

Повивная скрутка жил с оптимальным
шагом

• Напряжение пробоя

мин. 2400 В

• Сопротивление изоляции

мин. 20 МОм x км

По желанию заказчика этот кабель
поставляется также с парной скруткой жил.
(например, HELUKABEL

®

-PAAR-TRONIC-CY

16x2x0,14 мм²)

Обмотка из пленки

Дренажный провод – луженая медь

• Рабочая емкость

(приблиз. значение)

при 800 Гц
жила/жила при 0,14 мм² = 120 пФ/м
жила/жила 0,25 мм² = 150 пФ/м
жила/экран при 0,14 мм² = 240 пФ/м
жила/экран 0,25 мм² = 270 пФ/м

Экранирующая оплетка из луженой медной
проволоки, покрытие пр. 85 %

Для 1-жильных кабелей – экран
спиральный

Внешняя оболочка – специальный
PVC-материал TM2 в соответствии с DIN
VDE 0207-363-4-1 / DIN EN 50363-4-1

Аналоги без экрана:

TRONIC (LiYY)

, см. стр. 124

Цвет оболочки – серый (RAL 7001)

• Токовая нагрузка

(A) в зависимости от

сечения проводника,
см. таблицу в приложении

С разметкой метража

• Индуктивность

пр. 0,65 мГн/км

• Импеданс

пр. 78 Ом

• Сопротивление связи

макс. 250 Ом/км

• Минимальный радиус изгиба

подвижно 10x Ø кабеля
стационарно 5x Ø кабеля

• Стойкость к радиации

до 80x10

6

сДж/кг (до 80 Мрад)



Применение

Используются как гибкие кабели в свободном движении без растягивающих усилий в качестве кабелей управления и передачи данных для
вычислительных систем, систем управления и регулирования, весов и др. Следует применять в сухих и влажных помещениях, кабель не
предназначен для прокладки на открытом воздухе. Благодаря малому внешнему диаметру особенно подходят для миниатюрных разъемов,
электронных устройств и т.п.
Эти кабели с медным экраном служат, прежде всего, для бесперебойной передачи данных и сигналов в измерительных, управляющих и
регулирующих устройствах.

ЭМС

= электромагнитная совместимость.

Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.









AWG-№

Вес
пр. кг / км

Масса меди
кг / км

Внешний Ø
пр. мм

Кол-во жил x
номинальное
сечение, мм²

Арт.№

AWG-№

Вес
пр. кг / км

Масса меди
кг / км

Внешний Ø
пр. мм

Кол-во жил x
номинальное
сечение, мм²

Арт.№

26

16,0

6,1

2,6

1 x 0,14

20139

26

131,0

62,0

8,9

24 x 0,14

20015

26

136,0

61,0

9,1

25 x 0,14

20091

26

20,0

12,0

3,9

2 x 0,14

20001

26

27,0

13,0

4,0

3 x 0,14

20002

26

142,0

65,0

9,2

27 x 0,14

20016

26

157,0

69,0

9,5

30 x 0,14

20017

26

32,0

14,5

4,3

4 x 0,14

20003

26

37,0

15,5

4,7

5 x 0,14

20004

26

163,0

76,0

9,9

32 x 0,14

20018

26

182,0

83,0

10,2

36 x 0,14

20019

26

42,0

18,2

5,2

6 x 0,14

20005

26

48,0

19,0

5,2

7 x 0,14

20006

26

209,0

88,0

11,1

40 x 0,14

20020

26

217,0

94,0

11,2

42 x 0,14

20021

26

55,0

21,3

5,9

8 x 0,14

20007

26

65,0

28,7

6,5

10 x 0,14

20008

26

226,0

110,0

11,5

44 x 0,14

20022

26

240,0

115,0

11,7

48 x 0,14

20023

26

77,0

30,5

6,7

12 x 0,14

20009

26

79,0

32,0

6,9

14 x 0,14

20010

26

270,0

124,0

12,3

52 x 0,14

20024

26

320,0

132,0

12,5

56 x 0,14

20025

26

89,0

43,2

7,3

16 x 0,14

20011

26

103,0

51,0

7,6

18 x 0,14

20012

26

370,0

146,0

12,8

61 x 0,14

20026

26

510,0

226,0

14,7

80 x 0,14

20027

26

116,0

55,0

8,3

20 x 0,14

20013

26

120,0

56,0

8,4

21 x 0,14

20014

26

580,0

267,0

16,3

100 x 0,14

20028



Продолжение

131

Кабели для передачи данных

B

-------------------------------------------------------------------------------------------------------------------------------------------------------------

TRONIC-CY (LiY-CY)

ЭМС, гибкий, цветовая маркировка в соответствии

с DIN 47100, с экраном, с разметкой метража







AWG-№

Вес
пр. кг / км

Масса меди
кг / км

Внешний Ø
пр. мм

Кол-во жил x
номинальное
сечение, мм²

Арт.№

AWG-№

Вес
пр. кг / км

Масса меди
кг / км

Внешний Ø
пр. мм

Кол-во жил x
номинальное
сечение, мм²

Арт.№

24

27,0

7,2

3,0

1 x 0,25

20084

20

210,0

129,0

10,6

16 x 0,5

16012

20

217,0

152,0

11,3

18 x 0,5

16013

24

31,0

15,8

4,3

2 x 0,25

20029

24

36,0

18,6

4,5

3 x 0,25

20030

20

246,0

156,0

11,3

19 x 0,5

16526

20

275,0

173,0

12,0

20 x 0,5

16014

24

40,0

22,0

4,8

4 x 0,25

20031

24

51,0

26,5

5,4

5 x 0,25

20032

20

337,0

236,0

13,2

24 x 0,5

16015

20

351,0

250,0

13,7

25 x 0,5

16016

24

58,0

32,4

5,8

6 x 0,25

20083

24

64,0

35,0

5,8

7 x 0,25

20033

20

373,0

265,0

13,8

27 x 0,5

16527

20

396,0

297,0

14,2

30 x 0,5

16017

24

82,0

42,1

7,0

8 x 0,25

20034

24

85,0

49,9

7,3

10 x 0,25

20035

20

431,0

301,0

14,7

32 x 0,5

16018

20

440,0

312,0

15,4

34 x 0,5

16164

24

90,0

58,0

7,5

12 x 0,25

20036

24

144,0

62,0

8,1

14 x 0,25

20037

20

445,0

320,0

15,5

36 x 0,5

16019

20

458,0

325,0

15,5

37 x 0,5

16528

24

110,0

67,0

8,5

16 x 0,25

20038

24

142,0

78,0

9,1

18 x 0,25

20039

20

470,0

345,0

16,4

40 x 0,5

16020

20

570,0

407,0

18,2

50 x 0,5

16021

24

146,0

79,0

9,1

19 x 0,25

20086

24

152,0

88,0

9,5

20 x 0,25

20040

20

650,0

508,0

19,2

61 x 0,5

16022

20

780,0

690,0

22,1

80 x 0,5

16023

24

150,0

91,0

9,6

21 x 0,25

20041

24

163,0

96,0

10,4

24 x 0,25

20042

20

990,0

814,0

24,6

100 x 0,5

16024

24

169,0

99,0

10,6

25 x 0,25

20092

19

41,0

19,0

4,0

1 x 0,75

16025

24

176,0

122,0

10,7

27 x 0,25

20043

19

59,0

38,0

5,8

2 x 0,75

16026

24

189,0

132,0

11,1

30 x 0,25

20044

19

66,0

50,0

6,3

3 x 0,75

16027

24

204,0

138,0

11,5

32 x 0,25

20045

19

77,0

57,0

6,8

4 x 0,75

16028

24

219,0

146,0

11,9

36 x 0,25

20046

19

93,0

70,0

7,4

5 x 0,75

16029

24

230,0

152,0

11,9

37 x 0,25

20087

19

113,0

87,0

8,2

6 x 0,75

16030

24

247,0

157,0

12,9

40 x 0,25

20047

19

130,0

96,0

8,2

7 x 0,75

16031

24

269,0

160,0

13,0

42 x 0,25

20048

19

145,0

110,0

9,7

8 x 0,75

16032

24

292,0

164,0

13,7

44 x 0,25

20049

19

180,0

140,0

10,3

10 x 0,75

16033

24

317,0

164,0

13,9

48 x 0,25

20050

19

202,0

151,0

10,5

12 x 0,75

16034

24

330,0

175,0

14,3

52 x 0,25

20051

19

225,0

167,0

11,3

14 x 0,75

16035

24

343,0

189,0

14,7

56 x 0,25

20052

19

275,0

183,0

11,9

16 x 0,75

16036

24

365,0

204,0

15,2

61 x 0,25

20053

19

292,0

207,0

12,7

18 x 0,75

16037

24

480,0

387,0

17,2

80 x 0,25

20054

19

322,0

221,0

12,7

19 x 0,75

16529

24

605,0

505,0

19,4

100 x 0,25

20055

19

362,0

238,0

13,6

20 x 0,75

16038

22

24,0

13,5

3,2

1 x 0,34

20088

19

435,0

270,0

14,9

24 x 0,75

16039

19

415,0

278,0

15,0

25 x 0,75

16040

22

30,0

18,0

4,9

2 x 0,34

20056

22

37,0

22,0

5,1

3 x 0,34

20057

19

467,0

287,0

15,1

27 x 0,75

16041

19

486,0

315,0

16,0

30 x 0,75

16042

22

48,0

28,0

5,5

4 x 0,34

20058

22

54,0

31,0

6,0

5 x 0,34

20059

19

530,0

330,0

16,5

32 x 0,75

16043

19

570,0

350,0

17,7

34 x 0,75

16163

22

61,0

45,0

6,6

6 x 0,34

20085

22

67,0

51,0

6,6

7 x 0,34

20060

19

600,0

370,0

17,4

36 x 0,75

16044

19

640,0

386,0

17,4

37 x 0,75

16530

22

81,0

54,0

7,7

8 x 0,34

20061

22

103,0

65,0

8,4

10 x 0,34

20062

19

680,0

395,0

18,7

40 x 0,75

16045

19

714,0

408,0

18,9

42 x 0,75

16120

22

110,0

70,0

8,6

12 x 0,34

20063

22

153,0

81,0

9,0

14 x 0,34

20064

19

900,0

555,0

22,0

61 x 0,75

16047

19

1200,0

715,0

25,3

80 x 0,75

16048

22

159,0

88,0

9,6

16 x 0,34

20065

22

172,0

103,0

10,1

18 x 0,34

20066

19

1440,0

910,0

28,0

100 x 0,75

16049

22

181,0

106,0

10,1

19 x 0,34

20089

18

65,0

46,0

6,4

2 x 1

16475

22

191,0

112,0

10,8

20 x 0,34

20067

18

80,0

56,0

6,7

3 x 1

16476

22

199,0

116,0

10,9

21 x 0,34

20068

18

98,0

69,0

7,2

4 x 1

16477

22

229,0

129,0

11,7

24 x 0,34

20069

18

127,0

89,0

8,0

5 x 1

16478

22

241,0

120,0

12,0

25 x 0,34

20093

18

144,0

105,0

8,7

6 x 1

16479

22

258,0

138,0

12,1

27 x 0,34

20070

18

158,0

111,0

8,7

7 x 1

16480

22

290,0

158,0

12,6

30 x 0,34

20071

18

197,0

130,0

10,3

8 x 1

16481

22

305,0

163,0

13,0

32 x 0,34

20072

18

232,0

140,0

11,2

10 x 1

16482

22

330,0

178,0

13,8

36 x 0,34

20073

18

260,0

168,0

11,4

12 x 1

16483

22

348,0

192,0

13,8

37 x 0,34

20090

18

302,0

198,0

12,0

14 x 1

16484

22

364,0

198,0

14,8

40 x 0,34

20074

18

346,0

218,0

12,8

16 x 1

16485

22

389,0

203,0

14,9

42 x 0,34

20075

18

412,0

268,0

13,6

19 x 1

16486

22

414,0

214,0

15,6

44 x 0,34

20076

18

493,0

320,0

16,0

24 x 1

16487

22

420,0

227,0

15,8

48 x 0,34

20077

18

562,0

360,0

16,4

27 x 1

16488

22

450,0

242,0

16,3

52 x 0,34

20078

18

790,0

485,0

18,6

37 x 1

16489

22

480,0

267,0

16,8

56 x 0,34

20079

16

88,0

63,0

7,0

2 x 1,5

16500

22

520,0

295,0

17,2

61 x 0,34

20080

16

100,0

76,0

7,4

3 x 1,5

16501

22

580,0

524,0

19,6

80 x 0,34

20081

16

126,0

98,0

8,1

4 x 1,5

16502

22

694,0

620,0

21,9

100 x 0,34

20082

16

160,0

116,0

9,0

5 x 1,5

16503

20

40,0

15,0

3,5

1 x 0,5

16001

16

192,0

140,0

9,8

6 x 1,5

16504

20

45,0

29,0

5,3

2 x 0,5

16002

16

208,0

152,0

9,8

7 x 1,5

16505

20

55,0

39,0

5,6

3 x 0,5

16003

16

244,0

172,0

11,0

8 x 1,5

16506

20

61,0

46,0

6,3

4 x 0,5

16004

16

315,0

193,0

12,6

10 x 1,5

16507

20

76,0

52,0

6,8

5 x 0,5

16005

16

338,0

254,0

12,8

12 x 1,5

16508

20

89,0

66,0

7,3

6 x 0,5

16006

16

383,0

272,0

13,5

14 x 1,5

16509

20

98,0

68,0

7,3

7 x 0,5

16007

16

424,0

285,0

14,6

16 x 1,5

16510

20

117,0

80,0

8,6

8 x 0,5

16008

16

506,0

387,0

15,6

19 x 1,5

16511

20

135,0

93,0

9,4

10 x 0,5

16009

16

690,0

448,0

18,1

24 x 1,5

16512

20

157,0

117,0

9,6

12 x 0,5

16010

16

781,0

506,0

18,7

27 x 1,5

16513

20

190,0

122,0

10,1

14 x 0,5

16011

16

941,0

682,0

21,4

37 x 1,5

16514



Допускаются технические изменения. (RB01)

132

Кабели для передачи данных

òÐÅ×ÐÅáÛÊÆÁÌÓÆÓÓÕÁÒÝnÓÎÄÍÁÃÕø

íÁÂÆÍÞÏÝÆÓÔáÈÌÊ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

PAAR-TRONIC-CY

ЭМС, гибкий, цветовая маркировка в соответствии с DIN

47100, с экраном, с разметкой метража





Свойства

Структура

Технические характеристики

Жилы из тонких медных проволок в
соответствии с DIN VDE 0295 кл. 5, BS 6360
кл.5, IEC 60228

PVC-кабель для передачи данных на
основании DIN VDE 0812 и 0814

Устойчив к маслам, химическим реагентам
– см. таблицу в приложении

Используемые материалы не содержат
кадмия, силикона и веществ, разрушающих
лакокрасочные покрытия

Температурный диапазон

подвижно от -5 °C до +80 °C
стационарно от -30 °C до +80 °C

Структура жил:
0,14 мм² = 18x0,1 мм
0,25 мм² = 14x0,15 мм
0,34 мм² = 7x0,25 мм

Испытания

• Максимальное рабочее напряжение

350 В
(не для использования в силовых цепях)

Самозатухающий, не распространяющий
горение PVC-материал в соответствии с DIN
VDE 0482-332-1-2, DIN EN 60332-1-2/

Изоляция жил – специальный
PVC-материал TI2 в соответствии с DIN VDE
0207 - 363-3 / DIN EN 50363-3

• Испытательное напряжение

жила/жила 1200 В
жила/экран 800 В

IEC 60332-1 (DIN VDE 0472 раздел 804,
тип испытания B)

Маркировка пар в соответствии с DIN
47100 с повтором цвета



• Напряжение пробоя

мин. 2400 В

Жилы скручены попарно с оптимальным
шагом

Примечания

• Сопротивление изоляции

мин. 20 МОм x км

Аналоги без экрана:

PAAR-TRONIC

, см. стр. 126

Пары скручены по длине с оптимальным
шагом

• Рабочая емкость

(приблиз. значение)

при 800 Гц
жила/жила при 0,14 мм² = 120 пФ/м
жила/жила при 0,25 мм² = 150 пФ/м
жила/экран при 0,14 мм² = 240 пФ/м
жила/экран при 0,25 мм² = 270 пФ/м

Разделительная пленка

Дренажный провод – луженая медь

Медная экранирующая оплетка, луженая,
покрытие прибл. 85 %

Внешняя оболочка – специальный
PVC-материал TM2 в соответствии с DIN
VDE 0207-363-4-1 / DIN EN 50363-4-1

• Токовая нагрузка

при 0,14 мм² = 1,5 А
при 0,25 мм² = 2,5 А
при 0,34 мм² = 4,5 А
при 0,50 мм² = 6 А
при 0,75 мм² = 9 А

Цвет оболочки – серый (RAL 7032)

С разметкой метража

• Индуктивность

пр. 0,65 мГн/км

• Импеданс

пр. 78 Ом

• K

1

-связь

пр. 300 пФ/100 м

• Сопротивление связи

макс. 250 Ом/км

• Минимальный радиус изгиба

подвижно 10x Ø кабеля
стационарно 5x Ø кабеля

• Стойкость к радиации

до 80x10

6

сДж/кг (до 80 Мрад)



Применение

Используются как гибкие кабели в свободном движении без растягивающих усилий для управления и передачи данных в установках,
подвергающихся излучению помех. Следует применять в сухих и влажных помещениях, кабель не предназначен для прокладки на открытом
воздухе. Благодаря плотной экранирующей оплетке подавляются помехи, вызванные параллельно расположенными проводами. Медная
оплетка часто используется для заземления. Парная скрутка обеспечивает хорошее демпфирование перекрестных помех.

ЭМС

= электромагнитная совместимость. Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих

концах оплетки экрана

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.









AWG-№

Вес
пр. кг / км

Масса меди
кг / км

Внешний Ø
пр. мм

Кол-во пар
x сечение
мм²

Арт.№

AWG-№

Вес
пр. кг / км

Масса меди
кг / км

Внешний Ø
пр. мм

Кол-во пар
x сечение
мм²

Арт.№

26

34,0

15,6

4,0

1 x 2 x 0,14

21001

26

86,0

48,5

7,2

6 x 2 x 0,14

21006

26

91,0

51,1

7,2

7 x 2 x 0,14

21007

26

40,0

18,5

5,0

2 x 2 x 0,14

21002

26

49,0

23,0

5,7

3 x 2 x 0,14

21003

26

97,0

53,7

8,2

8 x 2 x 0,14

21008

26

109,0

59,0

9,1

10 x 2 x 0,14

21009

26

55,0

26,6

6,1

4 x 2 x 0,14

21004

26

66,0

30,7

6,8

5 x 2 x 0,14

21005

26

141,0

66,0

9,6

12 x 2 x 0,14

21010



Продолжение

133

Кабели для передачи данных

B

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     11      12      13      14     ..
