Рейсмусовый станок JWP-2510. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ - часть 3

33



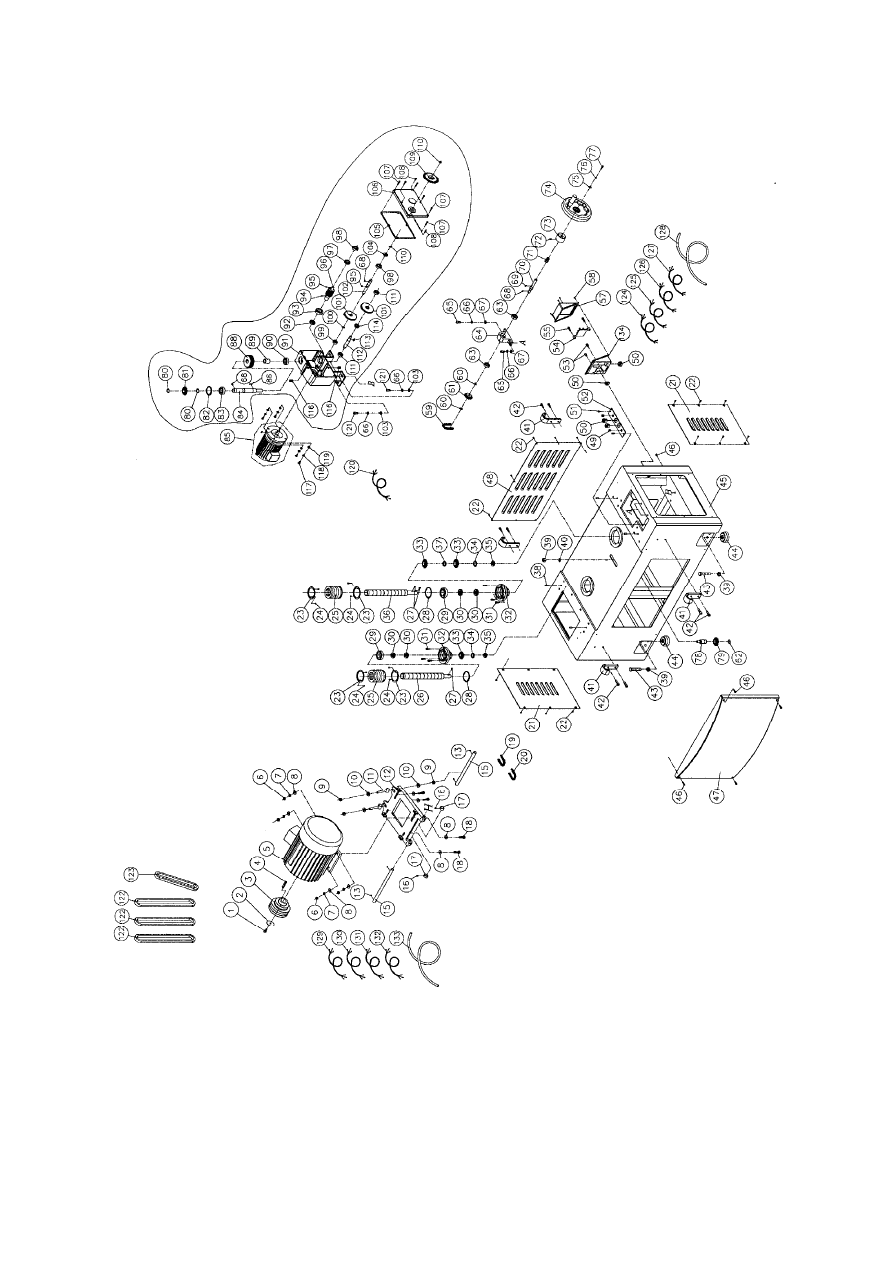

Base Assembly







34



Parts List: Base Assembly

Index No.  Part No.

Description

Size

Qty



1 ............... TS-1504031 ............. Socket  Head Cap Screw ..................................... M8x16 ......................... 1
2 ............... TS-1550061 ............. Flat  Washer ......................................................... M8 ............................... 1
3 ............... WP2510-603 ............ Motor Pulley .........................................................  .................................... 1
4  ...............  WP2510-604 ............  Key .......................................................................  10x8x56 ...................... 1
5 ............... WP2510-605 ............ Main  Motor........................................15HP, 230/460V, 3Ph .................... 1
6 ............... TS-1540071 ............. Hex  Nut ................................................................ M10 ............................. 4
7 ............... TS-2361101 ............. Lock  Washer ........................................................ M10 ............................. 4
8 ............... TS-1550071 ............. Flat  Washer ......................................................... M10 ............................. 8
9 ............... TS-1540081 ............. Hex  Nut ................................................................ M12 ............................. 4
10 ............. TS-2360121 ............. Flat  Washer ......................................................... M12 ............................. 4
11 ............. 6012123 ................... Adjusting  Bolt .......................................................  .................................... 2
12 ............. WP2510-612 ............ Motor  Plate ..........................................................  .................................... 1
13 ............. TS-1523051 ............. Set  Screw  ............................................................ M6x16 ......................... 4
15 ............. 6012126 ................... Shaft  ....................................................................  .................................... 2
16 ............. TS-1524021 ............. Set  Screw  ............................................................ M8x10 ......................... 2
17 ............. 6012125 ................... Spacer  .................................................................  .................................... 2
18 ............. TS-1491081 ............. Hex Cap Screw .................................................... M10x50 ....................... 4
19 ............. WP2510-619 ............ Chain ................................................................... #40 x 54P ................... 1
20 ............. WP2510-620 ............ Chain ................................................................... #40 x 84P ................... 1
21 ............. WP2510-621 ............ Side  Cover ...........................................................  .................................... 2
22 ............. TS-2246102 ............. Button  Head Socket Screw .................................. M6x10 ....................... 20
23 ............. 6012071 ................... Bushing ................................................................  .................................... 4
24 ............. 6012070 ................... Washer  Head Screw ............................................ M4x8 ........................... 8
25 ............. 6012068 ................... Rubber  Boot .........................................................  .................................... 2
26 ............. 6012069 ................... Driven  Lead  Screw ..............................................  .................................... 1
27  .............  WP2510-111 ............  Key .......................................................................  5x5x10 ........................ 3
28 ............. WP2510-628 ............ C-Ring ..................................................................  .................................... 2
29 ............. BB-6008VV .............. Ball  Bearing ......................................................... 6008VV ....................... 2
30 ............. BB-51105 ................. Thrust  Bearing ..................................................... 51105 .......................... 4
31 ............. TS-1504041 ............. Socket  Head Cap Screw ..................................... M8x20 ......................... 6
32 ............. 6012075 ................... Bracket .................................................................  .................................... 2
33 ............. WP2510-633 ............ Sprocket ...............................................................  .................................... 3
34 ............. WP2510-634 ............ Star  Washer ......................................................... M25 ............................. 2
35 ............. WP2510-635 ............ Special  Nut ..........................................................  .................................... 2
36 ............. WP2510-636 ............ Drive Lead Screw ................................................  .................................... 1
37 ............. WP2510-637 ............ Washer  ................................................................  .................................... 1
38  .............  WP2510-638 ............  Pin ........................................................................   .................................... 4
39 ............. TS-154010 ............... Hex  Nut ................................................................ M16 ............................. 5
40 ............. TS-155010 ............... Flat  Washer ......................................................... M16 ............................. 1
41 ............. WP2510-641 ............ Hanger .................................................................  .................................... 4
42 ............. TS-1505041 ............. Socket  Head Cap Screw ..................................... M10x30 ....................... 4
43 ............. WP2510-643 ............ Leveling Screw .................................................... M16x80 ....................... 4
44 ............. 6012095 ................... Pad  ......................................................................  .................................... 4
45  .............  WP2510-645 ............  Base .....................................................................   .................................... 1
46 ............. TS-1503021 ............. Socket  Head Cap Screw ..................................... M6x10 ......................... 5
47 ............. WP2510-647 ............ Front  Cover ..........................................................  .................................... 1
48 ............. WP2510-648 ............ Rear  Cover ..........................................................  .................................... 1
49 ............. WP2510-649 ............ Strain Relief .........................................................  .................................... 2
50 ............. WP2510-650 ............ Strain Relief .........................................................  .................................... 4
51 ............. TS-1503041 ............. Socket  Head Cap Screw ..................................... M6x16 ......................... 2
52  .............  WP2510-652 ............  Plate .....................................................................   .................................... 1
53 ............. TS-1504011 ............. Socket  Head Cap Screw ..................................... M8x10 ......................... 2
54 ............. WP2510-654 ............ Terminal  Plate ......................................................  .................................... 1
55 ............. TS-1504051 ............. Socket  Head Cap Screw ..................................... M8x25 ......................... 2
57 ............. WP2510-657 ............ Junction Box Cover .............................................  .................................... 1
58 ............. TS-1533032 ............. Pan  Head Screw .................................................. M5x10 ......................... 4
59 ............. WP2510-233 ............ Chain ................................................................... #40 x 58P ................... 1



35



Parts List: Base Assembly

Index No.  Part No.

Description

Size

Qty



60 ............. WP2510-660 ............ S-Ring ..................................................................  .................................... 2
61 ............. WP2510-661 ............ Sprocket ...............................................................  .................................... 1
62 ............. WP2510-662 ............ S-Ring ..................................................................  .................................... 1
63 ............. BB-6203VV .............. Ball  Bearing ......................................................... 6203VV ....................... 2
64 ............. WP2510-664 ............ Housing ................................................................  .................................... 1
65 ............. TS-1505021 ............. Socket  Head Cap Screw ..................................... M10x20 ....................... 2
66 ............. TS-1551071 ............. Lock  Washer ........................................................ M10 ............................. 6
67 ............. TS-1550071 ............. Flat  Washer ......................................................... M10 ............................. 2
68  .............  WP2510-215 ............  Key .......................................................................  5x5x12 ........................ 2
69  .............  WP2510-669 ............  Key .......................................................................  5x5x15 ........................ 1
70 ............. WP2510-670 ............ Hand  Wheel  Shaft ................................................  .................................... 1
71 ............. WP2510-671 ............ Spring  ..................................................................  .................................... 1
72 ............. TS-1523051 ............. Set  Screw  ............................................................ M6x16 ......................... 1
73 ............. WP2510-673 ............ Bushing ................................................................  .................................... 1
74 ............. WP2510-674 ............ Hand  Wheel  Assembly ........................................  .................................... 1
75 ............. TS-1550041 ............. Flat  Washer ......................................................... M6 ............................... 1
76 ............. TS-1551041 ............. Lock  Washer ........................................................ M6 ............................... 1
77 ............. TS-1503051 ............. Socket  Head Cap Screw ..................................... M6x20 ......................... 1
78 ............. WP2510-678 ............ Shaft  ....................................................................  .................................... 1
79 ............. WP2510-679 ............ Sprocket ...............................................................  .................................... 1
 ................. WP2510-GBA .......... Gearbox Assembly (#68, #80-#84, #86, #88-#102, #104-#114, #116)  ... 1
80 ............. WP2510-680 ............ S-Ring ..................................................................  .................................... 2
81 ............. WP2510-681 ............ Sprocket ...............................................................  .................................... 1
82 ............. WP2510-682 ............ C-Ring ..................................................................  .................................... 1
83 ............. BB-6205ZZ .............. Ball Bearing ......................................................... 6205ZZ ....................... 1
84 ............. WP2510-684 ............ Shaft  ....................................................................  .................................... 1
85 ............. WP2510-685 ............ Motor.............................................1/2HP, 230/460V, 3Ph ....................... 1
86  .............  WP2510-686 ............  Key .......................................................................  5x5x22 ........................ 1
88 ............. WP2510-688 ............ Gear .....................................................................  .................................... 1
89 ............. WP2510-689 ............ Bushing ................................................................  .................................... 1
90 ............. BB-6204ZZ .............. Ball Bearing ......................................................... 6204ZZ ....................... 1
91 ............. WP2510-691 ............ Gearbox ...............................................................  .................................... 1
92 ............. WP2510-692 ............ Oil  Seal ................................................................  .................................... 1
93 ............. BB-6205ZZ .............. Ball Bearing ......................................................... 6205ZZ ....................... 1
94 ............. TS-1524011 ............. Set  Screw  ............................................................ M8x8 ........................... 1
95  .............  WP2510-111 ............  Key .......................................................................  5x5x10 ........................ 2
96 ............. WP2510-696 ............ Worm ...................................................................  .................................... 1
97 ............. WP2510-697 ............ Gear ..................................................................... 24T  ............................. 1
98 ............. BB-6203ZZ .............. Ball Bearing ......................................................... 6203ZZ ....................... 2
99 ............. BB-6201ZZ .............. Ball Bearing ......................................................... 6201ZZ ....................... 1
100  ...........  WP2510-6100 ..........  S-Ring ..................................................................   .................................... 1
101 ........... WP2510-6101 .......... Gear ..................................................................... 60T ............................. 1
102  ...........  WP2510-6102 ..........  Shaft  ....................................................................   .................................... 1
103 ........... TS-1550071 ............. Flat  Washer  ......................................................... M10 ............................. 4
104  ...........  WP2510-6104 ..........  Oil  Seal  ................................................................   .................................... 1
105  ...........  WP2510-6105 ..........  Gasket  .................................................................   .................................... 1
106 ........... WP2510-6106 .......... Gearbox Cover ....................................................  .................................... 1
107 ........... TS-1503061 ............. Socket  Head Cap Screw ..................................... M6x25 ......................... 6
108  ...........  WP2510-6108 ..........  Pin ........................................................................   .................................... 2
109  ...........  WP2510-6109 ..........  Sprocket ...............................................................   .................................... 1
110  ...........  WP2510-6110 ..........  S-Ring ..................................................................   .................................... 2
111 ........... BB-6202ZZ .............. Ball Bearing ......................................................... 6202ZZ ....................... 1
112  ...........  WP2510-6112 ..........  Shaft  ....................................................................   .................................... 1
113  ...........  WP2510-124 ............  Key .......................................................................  5x5x20 ........................ 1
114 ........... WP2510-6114 .......... Gear ..................................................................... 20T ............................. 1
116  ...........  WP2510-6116 ..........  Oil  Plug  ................................................................   .................................... 2
117 ........... TS-1490041 ............. Hex Cap Screw .................................................... M8x25 ......................... 4
118 ........... TS-2361081 ............. Lock  Washer ........................................................ M8 ............................... 4
119 ........... TS-1550061 ............. Flat  Washer  ......................................................... M8 ............................... 4
120 ........... WP2510-6120 .......... Motor Cord ...........................................................  .................................... 1
121 ........... TS-1505041 ............. Socket  Head Cap Screw ..................................... M10x30 ....................... 4



36



Parts List: Base Assembly

Index No.  Part No.

Description

Size

Qty



122 ........... VB-A86 .................... V-Belt ................................................................... A86 ............................. 3
123 ........... VB-A57 .................... V-Belt ................................................................... A57 ............................. 1
 ................. WP2510-PCA .......... Power  Cord  Assembly (#124 - #128) ..................  .................................... 1
124  ...........  WP2510-6124 ..........  Red  Cord  .............................................................   .................................... 1
125  ...........  WP2510-6125 ..........  White  Cord ...........................................................   .................................... 1
126  ...........  WP2510-6126 ..........  Black  Cord  ...........................................................   .................................... 1
127  ...........  WP2510-6127 ..........  Grounding  Cord  ...................................................   .................................... 1
128  ...........  WP2510-6128 ..........  Casing ..................................................................   .................................... 1
 ................. WP2510-MCA .......... Main  Motor  Cord Assembly (#129 - #133) ..........  .................................... 1
129  ...........  WP2510-6129 ..........  Red  Cord  .............................................................   .................................... 1
130  ...........  WP2510-6130 ..........  White  Cord ...........................................................   .................................... 1
131  ...........  WP2510-6131 ..........  Black  Cord  ...........................................................   .................................... 1
132  ...........  WP2510-6132 ..........  Grounding  Cord  ...................................................   .................................... 1
133  ...........  WP2510-6133 ..........  Casing ..................................................................   .................................... 1
134 ........... WP2510-6134 .......... Junction Box ........................................................  .................................... 1

37

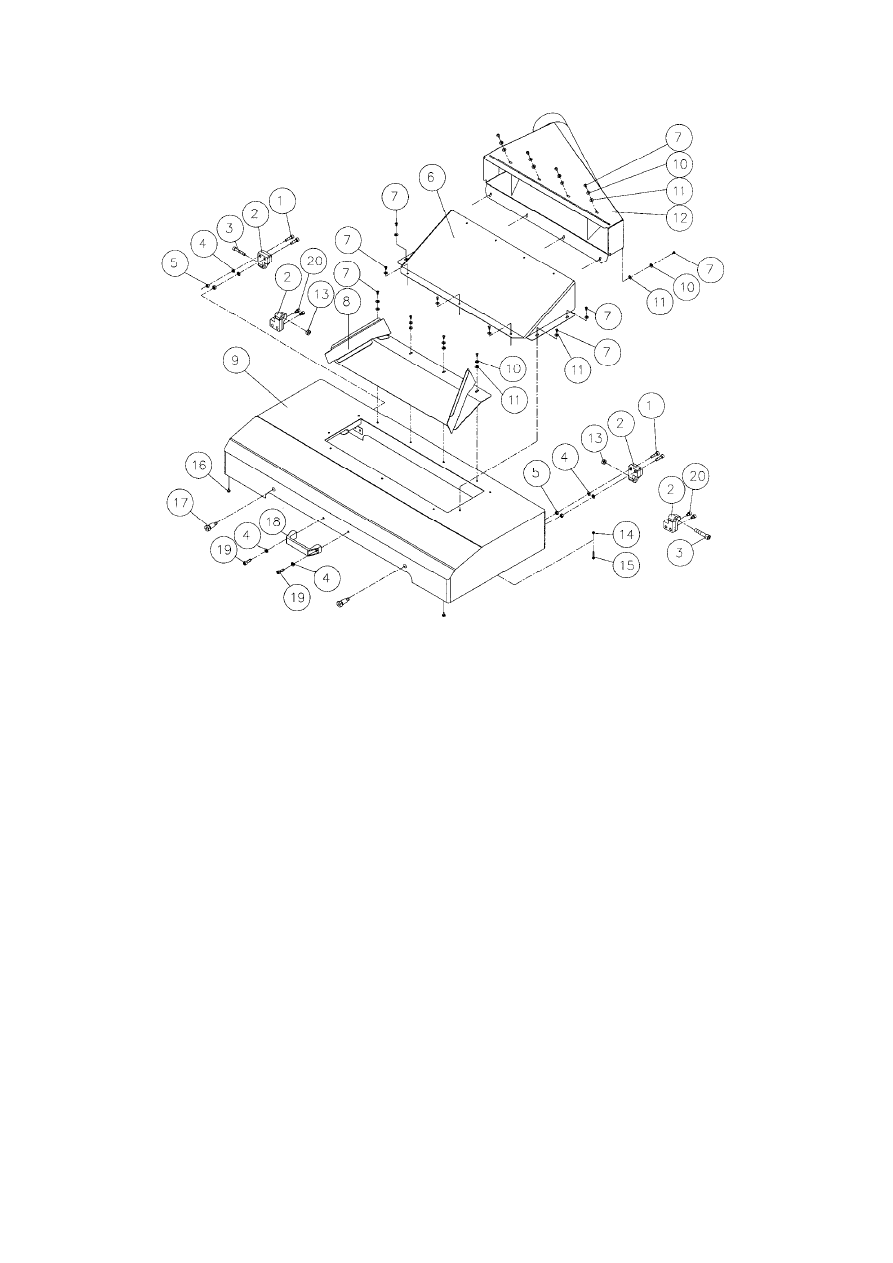

Parts List: Top Cover Assembly







Index No.  Part No.

Description

Size

Qty

1 ............... TS-1504061 ............. Socket  Head Cap Screw ..................................... M8x30 ......................... 4
2 ............... WP2510-302 ............ Hinge  ...................................................................  .................................... 4
3. .............. TS-1505111 ............. Socket  Head Cap Screw ..................................... M10x70 ....................... 2
4 ............... TS-1551061 ............. Lock  Washer ........................................................ M8 ............................... 6
5 ............... TS-1540061 ............. Hex  Nut ................................................................ M8 ............................... 4
6 ............... WP2510-306 ............ Upper  Cover ........................................................  .................................... 1
7 ............... TS-2246122 ............. Button  Head  Socket Screw .................................. M6x12 ....................... 19
8 ............... WP2510-308 ............ Deflection  Plate ....................................................  .................................... 1
9 ............... WP2510-309 ............ Top  Cover ............................................................  .................................... 1
10 ............. TS-2361061 ............. Lock  Washer ........................................................ M6 ............................. 19
11 ............. TS-1550041 ............. Flat  Washer ......................................................... M6 ............................. 19
12 ............. 6012181 ................... Dust  Chute ...........................................................  .................................... 1
13 ............. TS-1541041 ............. Nylon Insert Lock Nut .......................................... M10 ............................. 2
14 ............. TS-1540031 ............. Hex  Nut ................................................................ M5 ............................... 4
15 ............. TS-1481061 ............. Hex Cap Screw .................................................... M5x25 ......................... 2
16 ............. WP2510-316 ............ Pad  ......................................................................  .................................... 2
17 ............. 6012190 ................... Shoulder Screw ...................................................  .................................... 2
18 ............. 6012189 ................... Handle  .................................................................  .................................... 1
19 ............. TS-1504051 ............. Socket  Head Cap Screw ..................................... M8x25 ......................... 2
20 ............. TS-1504071 ............. Socket  Head Cap Screw ..................................... M8x35 ......................... 4

38

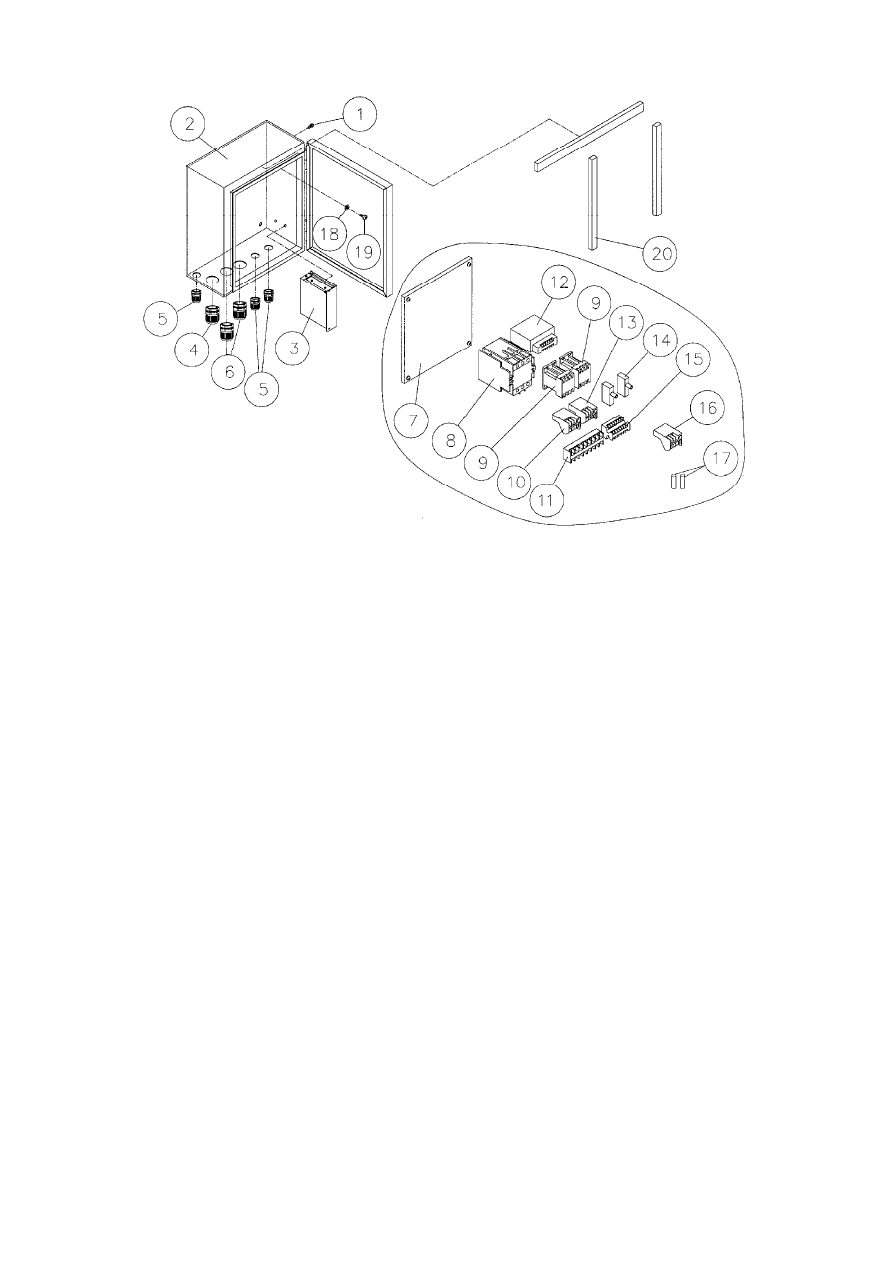

Parts List: Electrical Box Assembly





Index No.  Part No.

Description

Size

Qty



1 ............... TS-1531012 ............. Screw ................................................................... M3x6 ........................... 2
2 ............... WP2510-702 ............ Electrical  Box .......................................................  .................................... 1
3 ............... WP2510-703 ............ Power  Supply .......................................................  .................................... 1
4 ............... WP2510-704 ............ Strain Relief .........................................................  .................................... 1
5 ............... WP2510-705 ............ Strain Relief .........................................................  .................................... 3
6 ............... WP2510-706 ............ Strain Relief .........................................................  .................................... 2
 ................. WP2610-EBA  .......... Electrical  Board Assembly (#7 - #17) ..................  .................................... 1
7 ............... WP2510-707 ............ Electrical  Board ....................................................  .................................... 1
8 ............... WP2510-708 ............ Contactor (for 15HP Motor) .................................  .................................... 1
9 ............... WP2510-709 ............ Contactor (for 1/2HP Motor) ................................  .................................... 2
10 ............. WP2510-710 ............ Overload  (for  230V,  Big Conductor)  ................... RA-30 (32-50A) .......... 1
11 ............. WP2510-711 ............ Terminal  Board ....................................................  .................................... 1
12 ............. WP2510-712 ............ Transformer .........................................................  .................................... 1
13 ............. WP2510-713 ............ Overload  (for  Small Conductor) ........................... RA-20 (1.6-2.5A) ........ 1
14 ............. WP2510-714 ............ Fuse Support Base ..............................................  .................................... 2
15 ............. WP2510-715 ............ Terminal  Board ....................................................  .................................... 1
16 ............. WP2510-716 ............ Overload  (for  460V,  Big Conductor) .................... RA-30E (18-26A) ........ 1
17 ............. WP2510-717 ............ Fuse .....................................................................  250V,  2A ..................... 4
18 ............. TS-1550041 ............. Flat  Washer ......................................................... M6 ............................... 4
19 ............. TS-1503031 ............. Socket  Head Cap Screw ..................................... M6x12 ......................... 4
20 ............. WP2510-720 ............ Padding ................................................................  .................................... 3


39

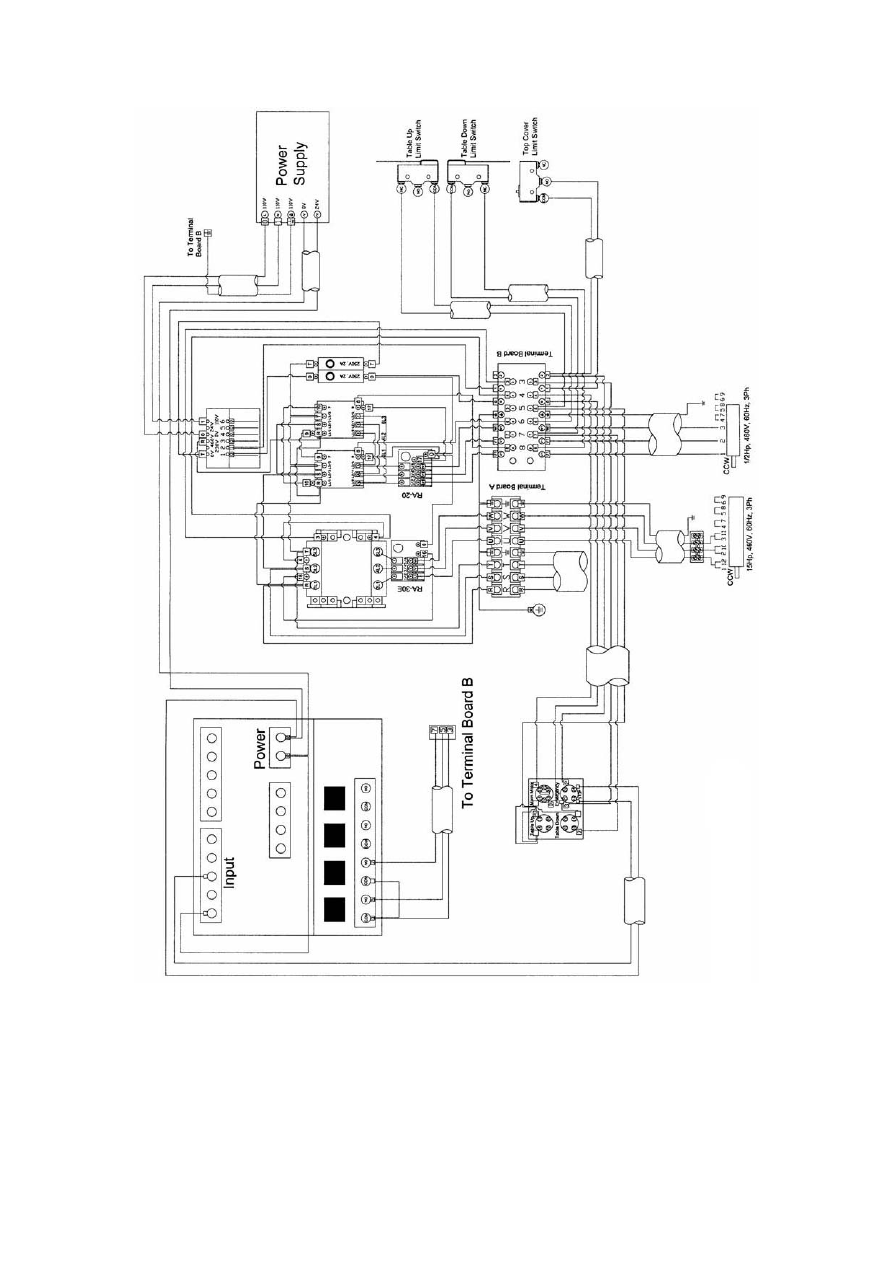

Electrical Connections – 380 Volt
