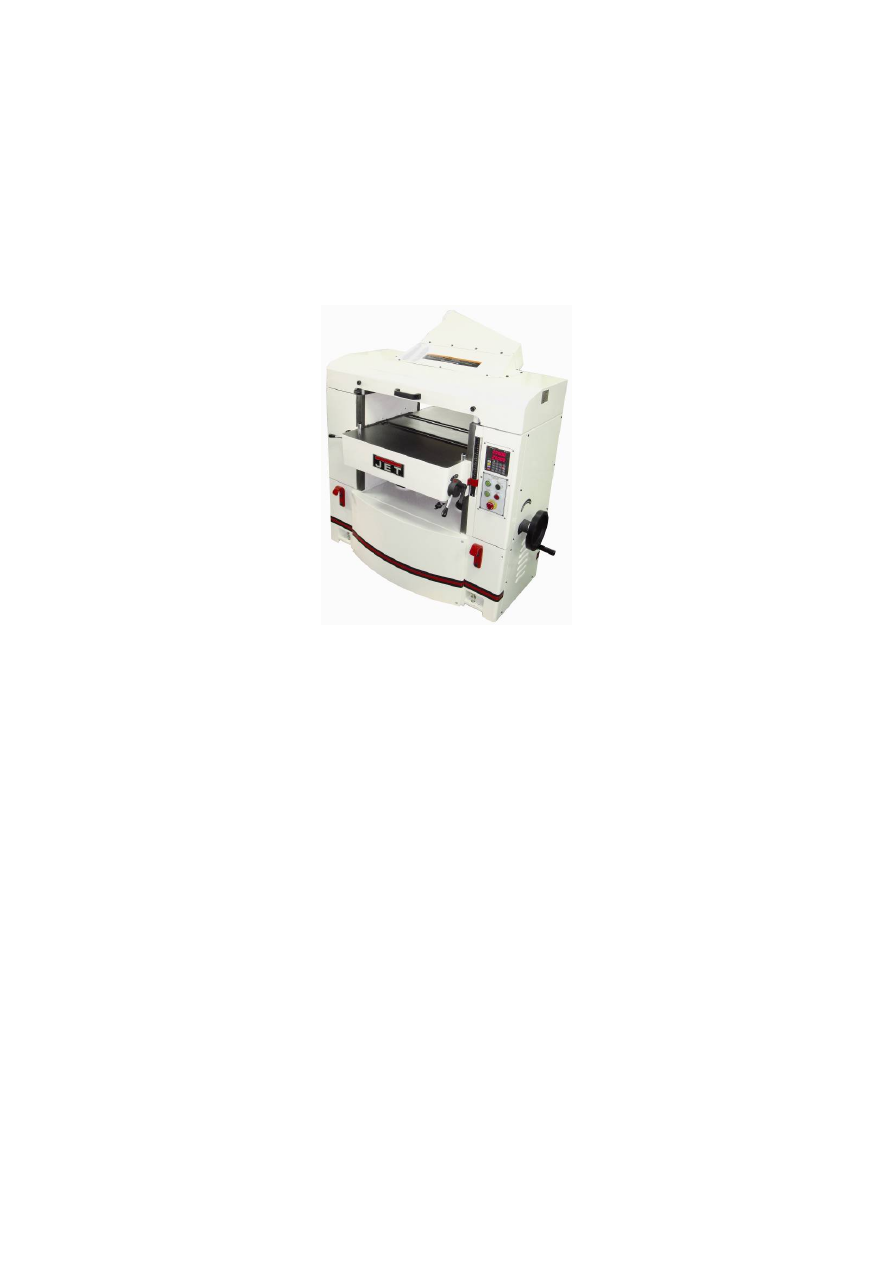

Рейсмусовый станок JWP-2510. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ - часть 1

5

Движение

заготовки

Строгальный

станок

оборудован

рукояткой

изменения

скорости

движения

заготовки

,

имеет

три

скорости

подачи

 6, 8

или

 10

мет

-

ров

в

минуту

.

Чтобы

подобрать

скорость

,

по

-

ворачивайте

рукоятку

,

показанную

в

иллю

-

страции

 4.

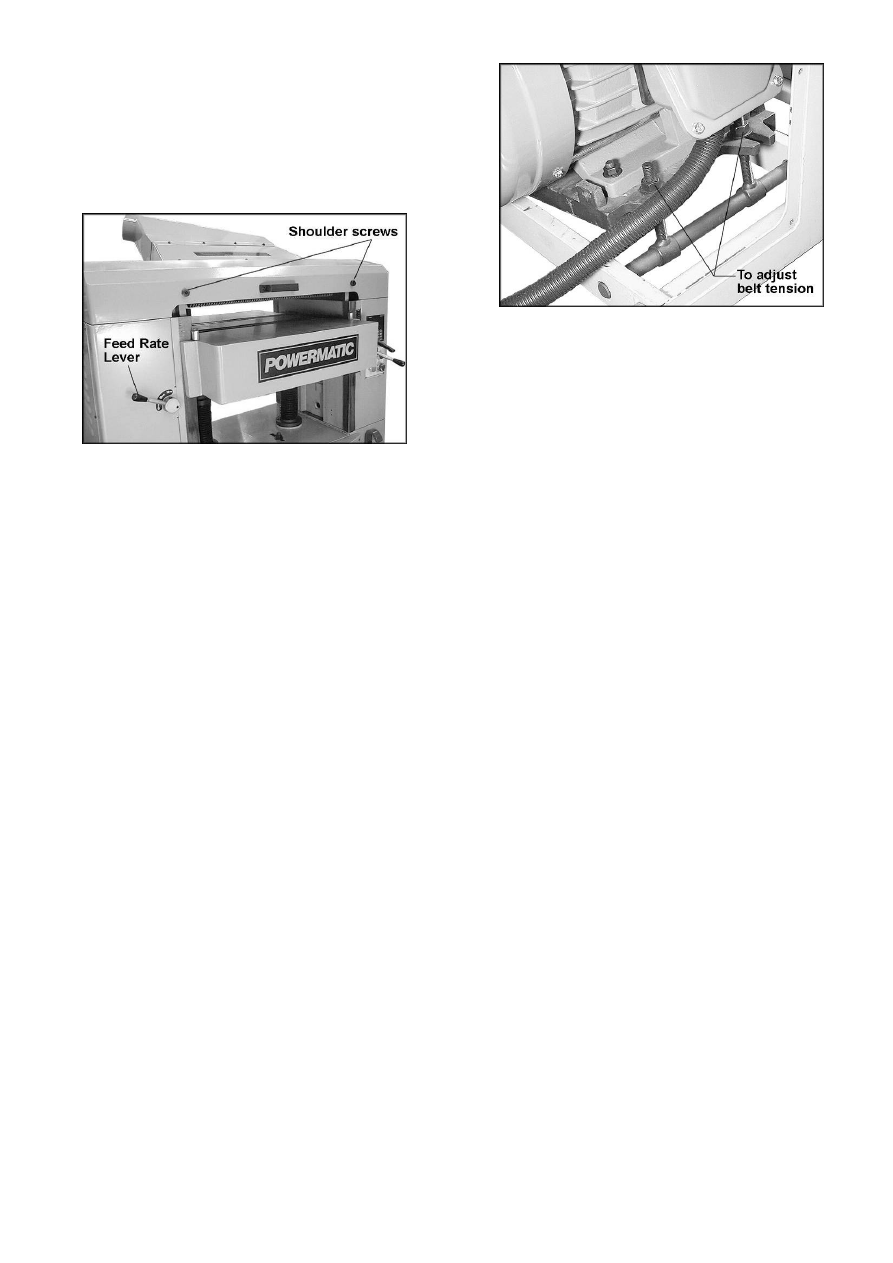

Рис

. 4

Скорость

подачи

изменяется

только

,

в

то

время

когда

ножевой

вал

вращается

.

Открытие

кожуха

строгальной

головы

Чтобы

открыть

кожух

строгальной

головы

для

доступа

к

деталям

и

обслуживанию

,

вы

-

крутите

два

винта

в

передней

части

кожуха

(

Рис

. 4).

Внимание

:

У

строгального

станка

есть

кон

-

цевой

выключатель

двигателя

,

который

пре

-

дотвращает

вращение

валов

,

в

то

время

ко

-

гда

кожух

открыт

.

Натяжение

ремней

1.

Отключите

станок

от

источника

элек

-

тропитания

.

2.

Если

необходимо

отрегулировать

натя

-

жения

ремня

,

то

требуется

ослабить

пару

шестигранных

гаек

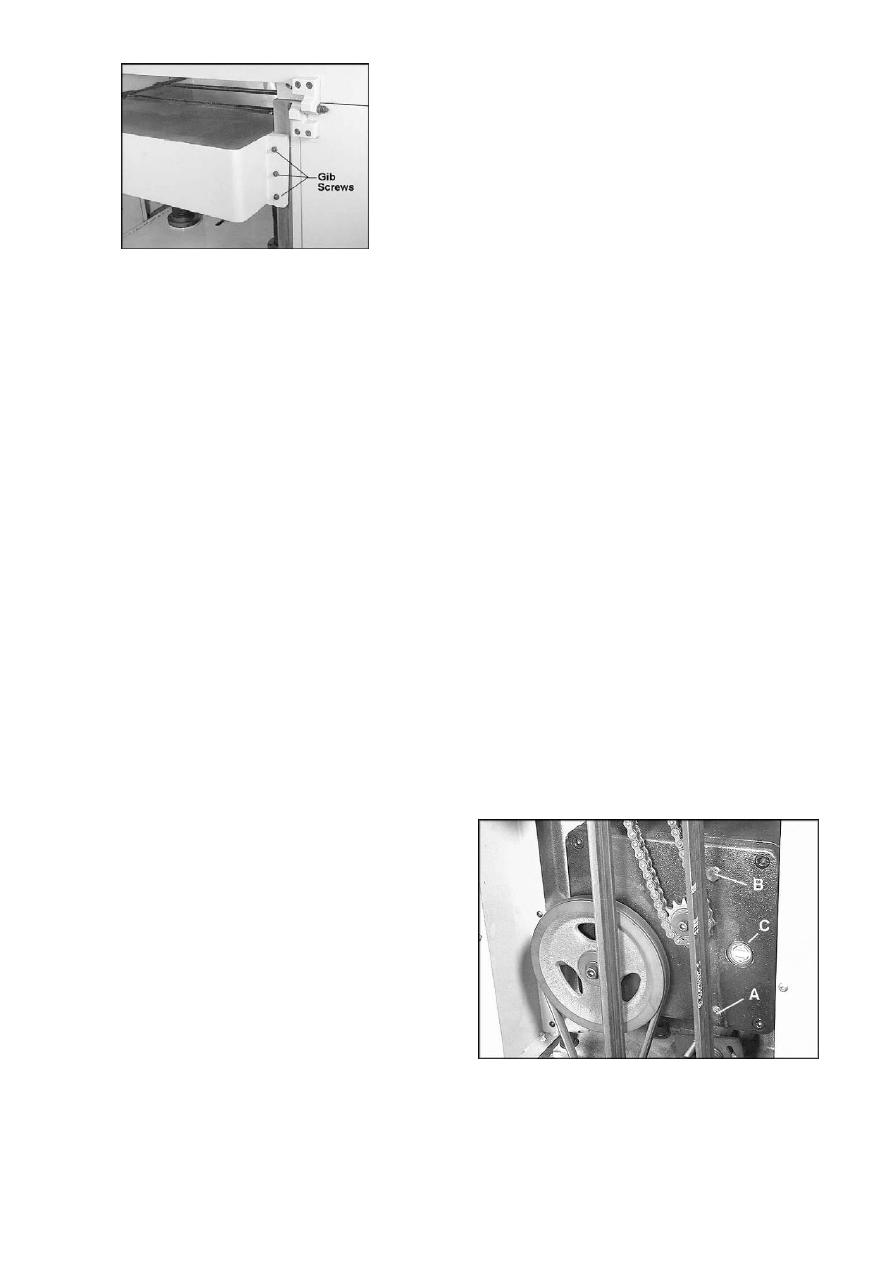

См

.

Рис

. 5.

и

крутить

другую

пару

,

чтобы

поднять

или

понизить

пластину

двигателя

.

За

-

тем

затянуть

гайки

.

3.

Проверьте

натяжение

ремня

.

Правиль

-

ное

натяжение

достигается

,

когда

при

легком

нажатии

пальцам

появляется

небольшой

прогиб

ремня

примерно

1/4" (6

мм

)

по

центру

между

двумя

шкивами

.

4.

Затяните

гайки

с

достаточным

усилием

,

чтобы

они

зажали

пластину

двигателя

.

Рис

. 5

Замена

или

переустановка

строгальных

ножей

Ножи

строгального

вала

заточены

с

четырёх

сторон

.

Если

режущая

сторона

затупилась

,

достаточно

снять

строгальный

нож

,

повер

-

нуть

его

на

 90

⁰

острой

стороной

и

закрепить

.

Для

выкручивания

крепёжного

винта

стро

-

гального

ножа

используйте

поставляемые

со

станком

отвертки

звездочкой

  (

Рис

. 6).

Реко

-

мендуется

поворачивать

сразу

все

строгаль

-

ные

ножи

на

одной

спирали

,

это

гарантирует

более

качественную

обработку

поверхности

.

Однако

,

в

случае

,

если

на

отдельных

стро

-

гальных

ножах

образовались

зазубрины

,

по

-

верните

только

повреждённые

стороны

.

На

каждом

ноже

нанесена

контрольная

от

-

метка

,

которая

поможет

поворачивая

нож

не

путать

грани

в

разные

направления

.

ВАЖНО

:

перед

заменой

или

поворотом

стро

-

гальных

ножей

,

очистите

крепёжный

винт

и

строгальный

вал

от

пыли

.

Скопление

пыли

между

элементами

вала

может

помешать

правильной

установке

ножа

,

что

повлияет

на

качество

обрабатываемой

поверхности

дета

-

ли

.

Перед

установкой

смажьте

резьбу

каждого

крепёжного

винта

машинным

маслом

,

из

-

лишки

масла

уберите

.

Перед

началом

работы

надёжно

зафиксируй

-

те

каждый

крепёжный

винт

!

ВНИМАНИЕ

:

убедитесь

,

что

все

крепёж

-

ные

винты

надёжно

зафиксированы

.

При

высокой

скорости

вращения

неза

-

фиксированные

строгальные

ножи

мо

-

гут

вылететь

и

нанести

травму

.

6

Рис

. 6

Перед

установкой

смажьте

резьбу

каждого

крепёжного

винта

машинным

маслом

,

из

-

лишки

масла

уберите

.

Перед

началом

работы

надёжно

зафиксируй

-

те

каждый

крепёжный

винт

!

ВНИМАНИЕ

:

убедитесь

,

что

все

крепёж

-

ные

винты

надёжно

зафиксированы

.

При

высокой

скорости

вращения

неза

-

фиксированные

строгальные

элементы

могут

вылететь

и

нанести

травму

.

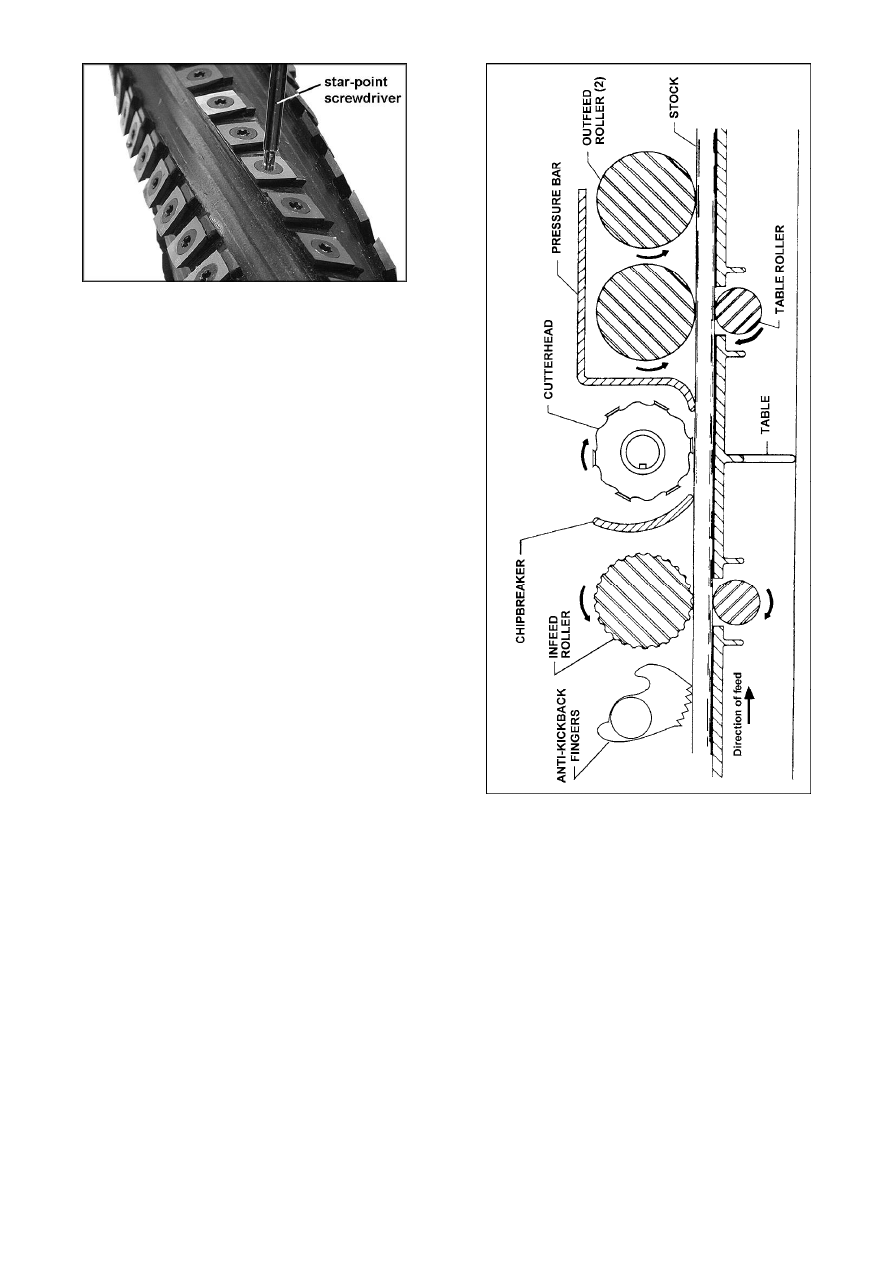

Строгальная

голова

с

валами

вашего

продольно

-

строгального

станка

 (

Рис

. 8

)

1 .........

Гасящие

отдачу

планки

2 .........

Вал

подачи

заготовки

 (

рябуха

)

3 .........

Стружколоматель

4 .........

Строгальный

вал

5 .........

Ограничительная

пластина

6 .........

Валы

выхода

заготовки

Проверка

параллельности

рабочего

сто

-

ла

по

отношению

к

строгальному

валу

Рабочий

стол

устанавливается

параллель

-

но

строгальному

валу

на

заводе

,

и

дальней

-

шая

регулировка

не

требуется

.

Если

ваш

станок

стал

на

выходе

придавать

детали

ко

-

ническую

форму

,

то

нужно

проверить

парал

-

лельность

рабочего

стола

по

отношению

к

валу

.

Это

делается

следующим

образом

:

1.

Отключите

станок

от

источника

питания

.

2.

Поместите

шаблон

на

рабочий

стол

с

од

-

ной

стороны

прямо

под

один

из

краёв

ва

-

ла

.

Добейтесь

лёгкого

соприкосновения

с

шаблоном

,

приподняв

стол

.

3.

Передвиньте

шаблон

в

другую

сторону

на

противоположный

край

рабочего

стола

.

Расстояние

между

рабочим

столом

и

краями

ножей

вала

должно

быть

одина

-

ковым

.

Рис

. 8

Гасящие

отдачу

планки

Гасящие

отдачу

планки

  (

А

,

Рис

. 23)

помога

-

ют

предотвратить

отбрасывание

заготовки

из

станка

.

Их

необходимо

периодически

прове

-

рять

,

чтобы

они

были

очищены

от

смолы

и

клея

,

а

также

,

чтобы

они

могли

свободно

двигаться

и

правильно

работать

.

Вал

подачи

заготовки

Вал

подачи

заготовки

должен

обеспечивать

движение

детали

под

строгальный

вал

стан

-

ка

.

Это

 -

рифленый

,

наборно

-

секционный

вал

.

Чтобы

обеспечить

надлежащее

движение

за

-

готовки

,

вал

подачи

должен

быть

установлен

так

,

чтобы

основание

его

дуги

было

 1/16”

(1,6

мм

)

ниже

дуги

строгального

вала

 (

стро

-

гальных

элементов

).

Вал

подачи

имеет

пру

-

7

жины

для

равномерного

прижима

заготовки

к

столу

с

обеих

сторон

станка

.

Регулировка

вала

подачи

1.

Отключите

станок

от

электропитания

.

2.

Поместите

цифровой

индикатор

под

стро

-

гальным

элементом

ножевого

вала

  (

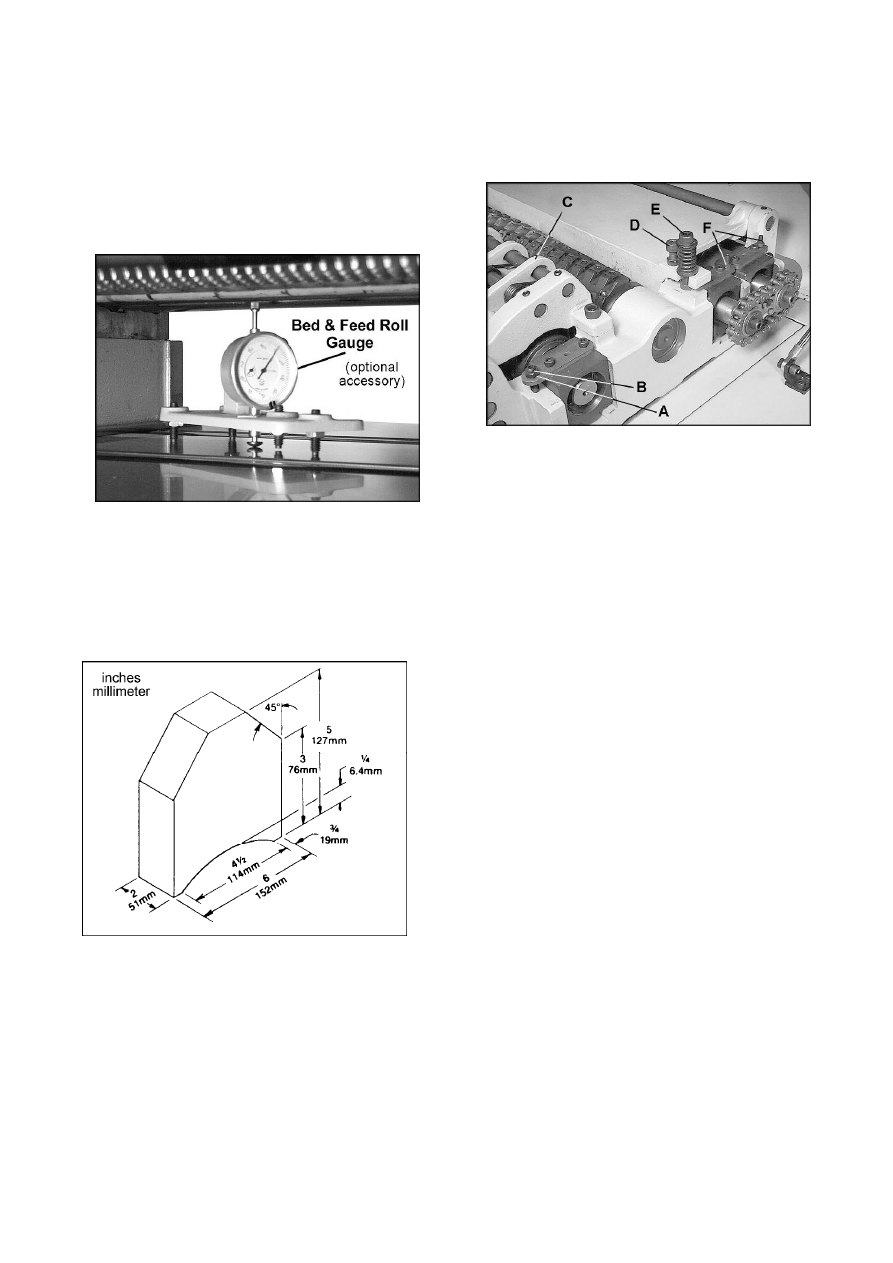

Ил

-

люстрация

 9

показывает

индикатор

#2230002).

Рис

. 9

Если

цифровой

индикатор

отсутствует

,

ис

-

пользуйте

замерный

блок

из

твердого

дерева

собственного

изготовления

.

Этот

замерный

блок

можно

сделать

по

следующим

разме

-

рам

,

показанным

на

См

.

Рис

. 10 ,

который

Вы

можете

сделать

и

использовать

как

шаблон

.

Рис

. 10

Вы

можете

провернуть

строгальный

вал

при

помощи

шкива

.

3.

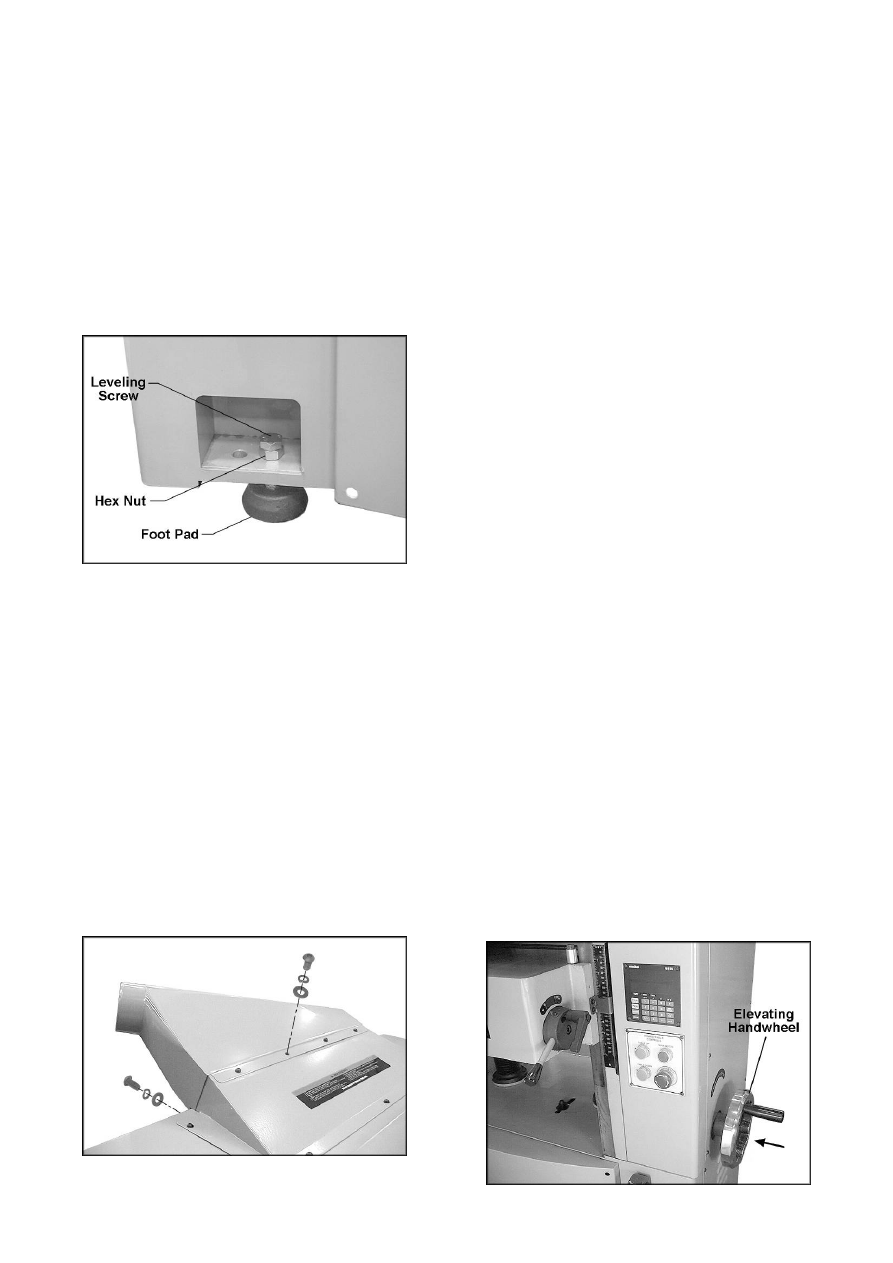

Поднимите

стол

с

помощью

маховика

,

по

-

ка

шаблон

не

коснётся

со

вставкой

ножа

в

вершине

ее

кривой

.

Ноль

шаблона

в

этом

положении

.

4.

Переместите

шаблон

к

одной

из

сторон

вала

подачи

и

с

помощью

щупа

проверь

-

те

расположение

.

Оно

должно

быть

 1/16”

(1,6

мм

)

ниже

расположения

ножа

.

5.

Если

размер

не

соответствует

 1/16” (1,6

мм

),

то

ослабьте

стопорную

гайку

 (A,

Рис

.

11)

и

поворачивайте

винт

регулирования

(B,

Рис

. 11)

пока

нижняя

часть

вала

по

-

дачи

коснётся

вершины

измерительного

блока

.

Затем

затяните

стопорную

гайку

Рис

. 11

6.

Проверьте

и

отрегулируйте

противо

-

положный

конец

вала

подачи

таким

же

образом

.

Регулировка

высоты

стружколомателя

Стружколоматель

 (C,

Рис

. 11)

сделан

под

-

пружиненными

секционными

деталями

соб

-

ранными

на

одной

оси

,

установленными

по

-

сле

вала

подачи

заготовки

.

Стружколоматель

должен

сломать

стружку

в

маленькие

части

,

чтобы

помочь

избежать

раскалывания

заго

-

товки

,

обеспечить

не

допустимость

обратно

-

го

выталкивания

заготовки

,

и

направить

по

-

ток

стружки

из

станка

.

Стружколоматель

был

на

заводе

установлен

в

 1/32” (0,8

мм

)

ниже

элементов

ножей

вала

,

и

был

подпружинен

должным

образом

.

ВНИМАНИЕ

!

Если

стружколоматель

устано

-

вить

слишком

низко

,

или

с

чрезмерным

дав

-

лением

пружин

то

может

тормозится

движе

-

ние

заготовки

.

Прижимная

защитная

планка

Большинство

проблем

движения

детали

мо

-

жет

происходить

из

-

за

неправильной

регу

-

лировки

прижимной

защитной

планки

.

Её

функция

 -

это

придавливание

на

одинаковом

уровне

материала

после

того

,

как

он

прохо

-

дит

под

строгальным

валом

по

всей

ширине

стола

.

Планка

должна

устанавливаться

на

одном

уровне

с

ножевым

валом

.

Если

планка

будет

слишком

высоко

,

то

мел

-

кая

 "

стружка

"

будет

попадать

на

заготовку

и

под

валы

выхода

заготовки

.

Если

планка

бу

-

дет

слишком

низко

,

то

заготовка

будет

оста

-

навливаться

так

как

выходные

валы

не

смо

-

гут

тянуть

деталь

.

8

Используйте

шаблон

,

чтобы

установить

планку

равномерно

с

обеих

сторон

строгаль

-

ной

головы

,

размер

должен

быть

 0.000-

0.001” (0.02

мм

)

ниже

строгальных

элемен

-

тов

ножевого

вала

.

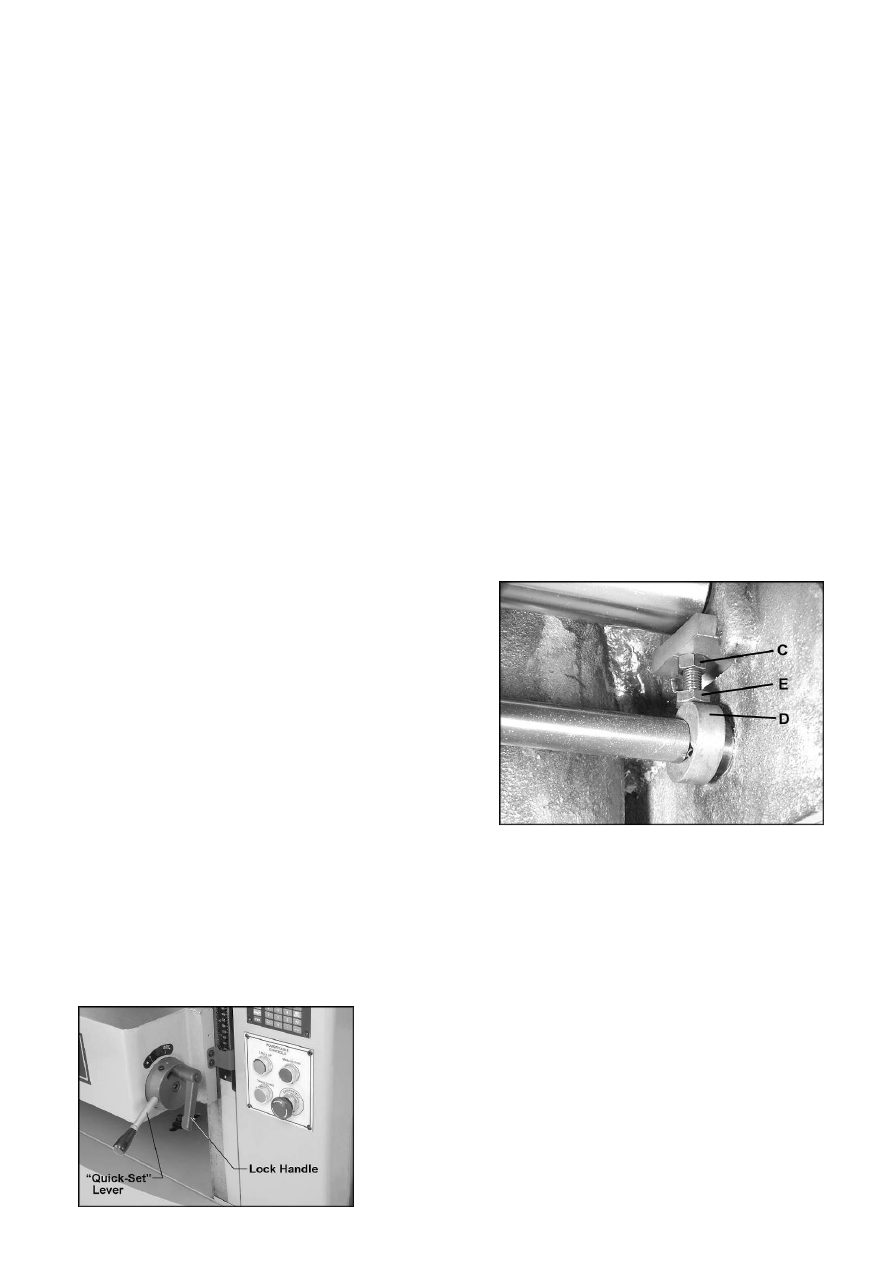

Рис

. 11

показывает

винт

регулирования

вы

-

соты

 (D)

и

винт

регулирования

пружины

прижима

(E)

для

защитной

планки

.

Эта

на

-

чальная

установка

 -

отправная

точка

,

а

за

-

ключительное

регулирование

,

вероятно

,

придется

сделать

во

время

проверки

станка

после

всех

регулировок

при

пропуске

заго

-

товки

.

Валы

выхода

детали

Два

вала

выхода

детали

имеют

почти

глад

-

кую

поверхность

,

цельнометаллические

,

чтобы

избежать

портить

законченную

по

-

верхность

отстроганного

материала

.

Их

функция

вытянуть

деталь

из

станка

после

того

,

как

она

вышла

из

под

вала

подачи

за

-

готовки

и

не

остановилась

.

Правильное

сво

-

бодное

регулирование

положения

валов

-

1/32” (0.8

мм

)

ниже

строгальных

вставок

ножевого

вала

.

Используйте

шаблон

,

такой

как

цифровой

индикатор

  (

иллюстрация

 9)

или

деревянный

блок

,

установка

и

регулировка

валов

выхода

детали

осуществляется

так

же

как

вала

по

-

дачи

заготовки

.

Регулируйте

высоту

используя

винты

 (F,

Рис

.

11).

Когда

закончена

установка

,

затяните

стопорные

гайки

на

винтах

 (F,

Рис

. 11).

Ролики

стола

Станок

поставляется

с

двумя

роликами

в

столе

,

которые

вращаются

,

когда

деталь

проходит

через

станок

,

таким

образом

,

сни

-

жая

трение

.

Невозможно

дать

точные

разме

-

ры

правильной

установки

высоты

роликов

стола

,

потому

что

каждый

вид

древесины

ве

-

дет

себя

по

-

разному

.

Как

правило

,

когда

строгаются

грубые

ма

-

териалы

,

ролики

стола

необходимо

поста

-

вить

в

верхнее

положение

.

Когда

строгаются

гладкие

материалы

,

то

ролики

надо

устано

-

вить

в

нижнем

положении

.

Строгальный

станок

оборудован

эксцентри

-

ковым

подъёмом

 -

опусканием

роликов

стола

при

помощи

рычага

.

См

.

Рис

. 12.

Диапазон

0.00

до

 0.05” (0 – 1,3

мм

).

Рис

. 12

Чтобы

установить

высоту

роликов

стола

,

ослабьте

стопорную

ручку

эксцентрика

 (

Рис

.

12)

и

поверните

рычаг

быстрого

подъёма

.

Повторно

затяните

стопорную

ручку

эксцен

-

трика

,

чтобы

зафиксировать

регулирование

.

Ролики

стола

установлены

на

заводе

для

среднего

положения

строгания

,

они

парал

-

лельны

по

отношению

к

поверхности

стола

.

Если

они

нуждаются

в

регулировке

сделайте

следующее

:

1.

Отключите

станок

от

электропитания

2.

Ослабьте

стопорную

ручку

эксцентрика

(

иллюстрация

 12)

и

поверните

рычаг

бы

-

строго

подъёма

в

ноль

.

3.

Используйте

шаблон

,

чтобы

найти

рас

-

стояние

от

вершины

стола

до

вершины

ролика

стола

.

Ноль

шаблон

в

этом

поло

-

жении

.

4.

Если

установка

шаблона

больше

или

меньше

чем

ноль

,

регулировочный

болт

под

столом

надо

освободить

от

зажима

стопорной

гайки

 (C,

Рис

. 13),

который

находится

выше

эксцентрика

 (D,

Рис

. 13)

около

конца

ролика

,

который

нуждается

в

установке

.

Вращайте

винт

с

головкой

(E,

Рис

. 13),

пока

шаблон

не

установится

в

ноль

.

Рис

. 13

5.

Повторите

процесс

для

другой

стороны

ролика

стола

,

и

затем

повторно

проверь

-

те

правильную

сторону

.

Важно

,

что

оба

конца

роликов

стола

 –

на

одной

высоте

,

чтобы

облегчить

движение

заготовки

че

-

рез

станок

.

6.

Затяните

стопорную

гайку

на

каждой

стороне

и

проверьте

второй

ролик

стола

,

ВАЖНО

:

Убедитесь

,

что

высота

переднего

и

заднего

роликов

одинаковая

.

Ролики

стола

всегда

должны

быть

параллельны

к

его

по

-

верхности

.

Регулировка

стола

Стол

строгального

станка

поднимается

и

по

-

нижается

винтами

,

располагается

на

двух

колоннах

,

и

скользит

по

палзунам

с

четырех

сторон

станка

.

Палзуны

препятствуют

тому

,

чтобы

стол

качался

,

и

регулируются

планка

-

ми

с

тремя

винтами

.

См

.

Рис

. 14.

9

Рис

. 14

Чтобы

выполнить

точный

подъём

стола

,

он

должен

быть

параллельным

со

строгальным

валом

.

Недостаточная

параллельность

при

-

водит

к

перекосу

детали

по

ширине

стола

.

Чтобы

установить

параллельность

делают

следующее

:

1.

Поместите

шаблон

на

стол

,

поднимите

стол

до

контакта

со

строгальными

эле

-

ментами

ножевого

вала

,

Сделайте

это

в

каждом

конце

ножевого

вала

и

сравните

измерения

.

2.

Если

стол

не

параллелен

с

ножевым

ва

-

лом

,

поставьте

шаблон

со

стороны

,

кото

-

рая

должна

быть

поднята

.

3.

Ослабьте

три

винта

 (A,

Рис

. 15)

снизу

стола

.

4.

Поместите

пруток

или

отвёртку

в

одно

из

отверстий

 (B,

Рис

. 15)

и

поверните

ко

-

лонну

 (C,

Рис

. 15),

чтобы

поднять

стол

,

пока

шаблон

не

встанет

под

ножевой

вал

надлежащим

образом

.

Такой

же

эффект

может

быть

достигнут

,

понижая

другую

сторону

стола

.

5.

По

окончанию

выставления

затяните

вин

-

ты

 (A,

Рис

. 15).

Произведите

контрольный

запуск

станка

с

заготовкой

и

ещё

раз

проверьте

деталь

по

-

сле

выхода

из

станка

.

Убедитесь

,

что

качест

-

во

детали

соответствует

вашим

требованиям

.

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ

Внимание

:

перед

проведением

работ

по

техническому

обслуживанию

отключай

-

те

станок

от

источника

электропитания

.

Чтобы

убедиться

,

что

станок

правильно

отрегулирован

,

все

болты

затянуты

,

ремни

в

хорошем

состоянии

,

в

электрическом

обору

-

довании

не

скопилась

пыль

и

стружка

,

а

также

не

износились

и

не

разболтались

электрические

соединения

,

требуется

перио

-

дическое

и

систематическое

обслуживание

.

Накопившиеся

опилки

и

другой

мусор

мо

-

гут

вызвать

сбои

в

работе

станка

.

Периоди

-

ческая

очистка

не

только

рекомендуется

,

но

и

является

обязательной

для

качественной

работы

строгального

станка

.

Точно

устанавливаемые

детали

,

напри

-

мер

,

ножи

строгального

вала

 –

посадочные

места

,

упоры

,

должны

очищаться

при

помо

-

щи

ткани

или

щетки

,

а

также

негорючим

рас

-

творителем

,

и

освобождаться

от

застрявших

инородных

тел

.

Удаляйте

смолу

и

стружку

с

валов

и

стола

при

помощи

мягкой

ветоши

и

растворителя

.

Периодически

проверяйте

цепи

на

пред

-

мет

правильного

натяжения

и

соответственно

регулируйте

их

,

если

это

необходимо

.

Учитывайте

,

что

строгальные

ножи

,

обре

-

зиненные

валы

привода

движения

заготовки

,

плоские

,

поликлиновые

,

клиновые

и

другие

ремни

,

а

также

цепи

,

используемые

в

конст

-

рукции

станка

,

относятся

к

деталям

быстро

-

изнашивающимся

  (

расходные

материалы

)

и

требуют

периодической

замены

.

Гарантия

на

такие

детали

не

распространяется

.

Защит

-

ные

кожуха

,

отдельные

детали

из

пластика

и

алюминия

,

используемые

в

конструкции

станка

,

выполняют

предохранительные

функции

.

Замене

по

гарантии

такие

детали

не

подлежат

.

Подшипники

используемые

в

станке

за

-

крытого

типа

и

не

требуют

обслуживания

.

Смазка

коробки

передач

Машинное

масло

в

редукторе

необходимо

менять

по

крайней

мере

один

раз

в

год

.

Для

этого

подходит

трансмиссионное

масло

для

редукторов

.

Чтобы

заменить

масло

в

редукторе

:

1.

Открутите

сливную

пробку

 (

А

,

Рис

. 20)

и

крышку

заливной

горловины

 (

В

,

Рис

. 20).

Слейте

грязное

масло

.

2.

Затяните

сливную

пробку

 (

А

,

Рис

. 20).

3.

Залейте

через

отверстие

чистое

масло

на

60-90 %(

В

,

Рис

. 20).

4.

Затяните

крышку

заливной

горловины

 (

В

,

Рис

. 20).

Через

смотровое

окно

 (C,

Рис

. 20)

периоди

-

чески

проверяйте

уровень

масла

,

при

утечке

доливайте

.

Рис

. 20

10

ПОИСК

И

УСТРАНЕНИЕ

НЕИСПРАВНОСТЕЙ

 /

Неисправности

станка

 JWP-2510

Неисправность

Причина

Устранение

Сильный

шум

во

время

работы


(

ПРИМЕЧАНИЕ

:

шум

невоз

-

можно

полностью

устранить

,

но

можно

максимально

сни

-

зить

.)

Неправильно

отрегулированы

ролики

стола

.

Отрегулируйте

высоту

роли

-

ков

.

Недостаточная

опора

длинной

заготовки

.

Для

поддержки

длинных

заго

-

товок

используйте

расшире

-

ния

стола

.

Неравномерный

прижим

заго

-

товки

.

Отрегулируйте

давление

ро

-

ликов

подачи

.

Затупились

строгальные

эле

-

менты

.

Поверните

или

замените

ре

-

жущие

элементы

.

Части

заготовки

неправильно

соединены

.

Соедините

части

заготовки

во

время

прохождения

через

станок

.

Неровная

текстура

Древесина

для

строгания

име

-

ет

большую

влажность

.

Удалите

влагу

из

дерева

путем

его

сушки

или

возьмите

дру

-

гую

заготовку

.

Затупились

строгальные

эле

-

менты

.

Поверните

или

замените

стро

-

гальные

элементы

.

Прерывистая

структура

Строгальные

элементы

сильно

врезаются

в

заготовку

.

Отрегулируйте

глубину

съёма

.

Строгальные

элементы

режут

против

волокон

древесины

.

Строгайте

вдоль

структуры

древесины

.

Затупились

строгальные

эле

-

менты

.

Поверните

или

замените

стро

-

гальные

элементы

.

Шероховатая

 /

рельефная

структура

Затупились

строгальные

эле

-

менты

.

Поверните

или

замените

стро

-

гальные

элементы

.

Строгальные

элементы

сильно

врезаются

в

заготовку

.

Отрегулируйте

глубину

съёма

.

Древесина

для

строгания

име

-

ет

большую

влажность

.

Удалите

влагу

из

дерева

путем

его

сушки

или

возьмите

дру

-

гую

заготовку

.

Округлая

,

блестящая

поверх

-

ность

Затупились

строгальные

эле

-

менты

.

Поверните

или

замените

стро

-

гальные

элементы

.

Скорость

подачи

слишком

ма

-

ла

.

Увеличьте

скорость

подачи

.

Глубина

врезания

слишком

мала

.

Увеличьте

глубину

.

Плохая

подача

заготовки

Слабый

прижим

подающего

вала

.

Отрегулируйте

прижим

заго

-

товки

.

Если

вал

имеет

боль

-

шую

выработку

,

замените

его

.

Стол

станка

слишком

шерохо

-

ватый

или

грязный

.

Очистите

смолу

и

стружку

,

покройте

стол

воском

.

Проскальзывание

клинового

ремня

на

электродвигателе

.

Натяните

клиновой

ремень

.

Поверхность

выходного

вала

слишком

гладкая

.

Слегка

зачистите

поверхность

выходного

вала

крупной

шкуркой

.

11

ПОИСК

И

УСТРАНЕНИЕ

НЕИСПРАВНОСТЕЙ

 /

Проблемы

механики

и

электрики

станка

 JWP-2510

Неисправность

Причина

Устранение

Неравномерное

снятие

по

-

верхности

по

сторонам

Строгальный

вал

не

выровнен

по

отношению

к

столу

.

Отрегулируйте

положение

стола

.

Рейсмусовый

стол

не

выстав

-

лен

относительно

строгальной

головы

.

Отрегулируйте

положение

стола

.

Толщина

доски

не

соответст

-

вует

указателю

на

шкале

станка

Шкала

глубины

врезания

по

-

казывает

неправильно

.

Отрегулируйте

глубину

на

шкале

станка

.

Для

большей

точности

используйте

свето

-

вое

табло

панели

управления

.

Станок

не

запускается

,

пере

-

запускается

или

постоянно

разъединяет

прерыватель

це

-

пи

или

выбивает

предохрани

-

тели

Нет

питания

.

Проверьте

,

подключен

ли

ста
