Черчение. Тесты для педагогов (2020 год)















1

Какие размеры по ГОСТУ 2.301-68 имеет формат А4?

1-     297х420

2-     210х297

3-     420х594

4-     148х210



2

Какое расположение формата А4 допускается?

1-     горизонтальное

2-     вертикальное

3-     горизонтальное или вертикальное

4-     любое



3

На каком из перечисленных форматов А4, А3, А2, А1 нельзя основную надпись чертежа располагать вдоль длинной стороны?

1-     А4

2-     А3

3-     А2

4-     А1



4

Укажите высоту основной надписи для чертежей и схем

1-     45 мм

2-     50 мм

3-     55 мм

4-     65 мм



5

Какой масштаб не соответствует стандарту?

1-     1:4

2-     1:3

3-     1:2,5

4-     1:5

6

Каким типом линий выполняют размерные линии?



1-     сплошной тонкой

2-       сплошной толстой

3-     штриховой

4-     штрихпунктирной



7

Сплошной толстой линией вычерчивают

1-     размерные и выносные линии

2-     линии видимого контура

3-     линии обрыва

4-     линии штриховки



8

Штриховой линией вычерчивают













1-     линии штриховки

2-     линии размерные

3-     линии невидимого контура

4-     линии осевые и центровые



9

Штрихпунктирной линией вычерчивают

1-     линии осевые и центровые

2-     линии контура вынесенного сечения

3-     линии контура наложенного сечения

4-     линии обрыва



10

Какая линия применяется для нанесения осей симметрии и центровых линий?

1-сплошная толстая основная

2-сплошная тонкая

3-штриховая

4-штрих-пунктирная тонкая



11

Какая величина принимается за размер шрифта?



1- высота строчной буквы

2- высота прописной буквы

3- высота цифры

4- высота буквы

12

Чему равна высота строчных букв для размера шрифта 10?



1-     5 мм

2-     7 мм

3-     10 мм

4-     3,5 мм



13

Какой из перечисленных размеров шрифта 3,5; 5; 6,5; 7 не предусмотрен стандартом ?



1-     3,5

2-     5

3-     6,5

4-     7

14

В каких единицах указывают линейные размеры на чертеже?

1- в метрах

2- в сантиметрах

3- в миллиметрах

4-в дециметрах



15

Расстояние от линии контура до первой размерной линии

1-     5 мм

2-     7 мм

3-     10 мм

4-     12 мм

16

Выносная линия выходит за пределы размерных на величину

1-     1 мм

2-     1…3 мм

3-     1…5 мм

4-     5 мм



17

На каком рисунке размерное число нанесено правильно?





1

2

3

4

18

Какой цифрой обозначается на чертеже штриховая линия?





1

2

3

4





19

На каком рисунке размер диаметра окружности нанесен правильно?







1

2

3

4



20

Каким инструментом можно разделить окружность на пять равных частей?

1-     угольником 450

2-     циркулем

3-     угольником 300 и 600

4-     линейкой

21

На каком рисунке правильно обозначена величина уклона?







1

2

3

4





22

На каком рисунке правильно обозначена конусность?







1

2

3

4









23

Как называется кривая, которую описывает точка, принадлежащая окружности, катящейся без скольжения по прямой?





1-     эвольвента

2-     циклоида

3-     синусоида

4-     спираль Архимеда

24

На каком рисунке кривая в сечении конуса является эллипсом?







1

2

3

4







25

Проецирование, при котором все проецирующие линии перпендикулярны плоскостям проекций, называется

1-     параллельным

2-     перпендикулярным

3-     прямоугольным

4-     центральным

26

Какое число проекций необходимо для определения точного расположения точки в пространстве

1-     1

2-     2

3-     3

4-     4

27

Точки, лежащие на одной проецирующей прямой, называются

1-     конкурирующими

2-     соседними

3-     одноименными

4-     последовательными



28

Прямые линии, соединяющие разноименные проекции точки на эпюре, называются

1-     линиями проекционной связи

2-     линиями проекций точки

3-     линиями между точек

4-     параллельными линиями

29

Прямоугольная изометрическая проекция выполняется в осях, расположенных под углами друг к другу … градусов.

1-     120, 120, 120

2-     135, 90, 135

3-     90, 180, 90

4-     90, 60, 90

30

Какая из точек А, В, С или Д выше других?

1       А ( 20, 35, 40 )

2       В ( 40, 15, 25 )

3       С ( 50, 80, 30 )

4       Д ( 10, 25, 15 )





1

2

3

4

31

Какая из точек принадлежит фронтальной плоскости проекций?

1-    А ( 0, 20, 50 )

2-    В ( 15, 0, 40 )

3-    С ( 50, 20, 0 )

4-    Д ( 30, 25, 10)



1

2

3

4



32

Для определения точек пересечения поверхностей тел используются вспомогательные …



1-     секущие плоскости

2-     прямые

3-     точки пересечения

4-     эллипсы

33

Какая из точек ближе всего расположена к горизонтальной плоскости проекция?



1

2

3

4







34

Какая из точек наиболее удалена от фронтальной плоскости проекций?



1

2

3

4









35

На каком чертеже прямая АВ принадлежит фронтальной плоскости проекций П2?







1

2

3

4

36



На каком чертеже прямая АВ принадлежит горизонтальной плоскости проекций П1?











1

2

3

4



























37



На каком чертеже прямая АВ проецируется на профильную плоскость проекций в точку?





















1

2

3

4











































38



На каком чертеже нельзя сразу без построений определить натуральную величину отрезка прямой АВ?









1

2

3

4



39

Чему равен коэффициент искажения по оси оу в прямоугольной диметрической  проекции?



1-     0,5

2-     0 82

3-     1

4-     1,22



40

Дан шестиугольник, плоскость которого параллельна горизонтальной плоскости проекций. Какая из четырех точек ошибочно построена в изометрии?







1

2

3

4



41

На каком рисунке теневая штриховка цилиндра выполнена правильно?





1

2

3

4









42

Какая призма изображена  во фронтальной

диметрии?

1

2

3

4













43

Развертка какого усеченного тела представлена на рисунке?



1-     цилиндра

2-     призмы

3-     пирамиды

4-     конуса

44

Сколько ребер пирамиды спроецируется на фронтальную плоскость проекций в натуральную величину?



1-   одно

2-   два

3-   три

4-   четыре













45

Как взаимно расположены прямые АВ и СD в пространстве?









1-    скрещиваются

2-    пересекаются

3-    параллельны

4-    перпендикулярны











46

Как взаимно расположены прямые  С и D в пространстве?







1-    скрещиваются

2-    пересекаются

3-    параллельны

4-    перпендикулярны



47

На каком рисунке изображена горизонтальная проекция модели, выполненной в аксонометрии?









1

2

3

4



48

На каком рисунке изображена профильная проекция модели, вычерченной в двух проекциях?











1

2

3

4

49

Какое изображение на данном чертеже является дополнительным видом?















1

2

3

4



50

Определите правильно выполненный профильный разрез.











1

2

3

4

51

Изображение отдельного ограниченного места поверхности предмета  называется

1-       разрезом

2-       дополнительным видом

3-       местным видом

4-       сечением

52

На каком чертеже соединение половины вида с половиной разреза выполнено правильно?







1

2

3

4



53

Разрез не обозначают, если секущая плоскость расположена

1-     параллельно плоскости проекций

2-     параллельно плоскости симметрии

3-     совпадает с плоскостью симметрии

4-     перпендикулярно плоскости симметрии

54

При соединении половины вида с половиной разреза границей между ними является

1-сплошная тонкая линия

2-штриховая линия

3-штрихпунктирная линия

4-сплошная толстая линия

55



На каком чертеже соединение половины вида с половиной разреза выполнено правильно?









1

2

3

4



56

Границей части вида с частью разреза является линия

1-     сплошная волнистая

2-     штрихпунктирная

3-     штриховая

4-     сплошная тонкая





57

Как называется разрез А-А, выполненный на чертеже?



1-     ломаный

2-     ступенчатый

3-     местный

4-     простой











58

Под каким углом выполняется штриховка на разрезе детали, изготовленной из металла?

1-     300

2-     450

3-     600

4-     750

59

Как называется разрез А-А, выполненный на чертеже?





1-     наклонный

2-     ломаный

3-     ступенчатый

4-     местный















60

Как называется разрез, выполненный на чертеже?





1-     простой

2-     местный

3-     сложный

4-     ступенчатый





61

 Если секущая плоскость параллельна фронтальной плоскости проекций, то разрез называется:

1-вертикальным

2-ступенчатым

3-ломаным

4-фронтальным







62

Найдите правильно выполненное сечение:











1

2

3

4













63



На каком рисунке показана штриховка детали из пластмассы?







1

2

3

4



64

На каком рисунке размер радиуса дуги проставлен правильно?













1

2

3

4



65

Сколько основных видов изображено на чертеже?









1

2

3

4











66



Как называется измерительный инструмент, обозначенный на чертеже цифрой 2?



1-     нутромер

2-     радиусомер

3-     резьбомер

4-     кронциркуль

67

По какому принципу резьба называется левой?

1-     по характеру поверхности

2-     по направлению винтовой линии

3-     по числу заходов

4-     по форме профиля

68

Что понимают под размером резьбы?



1-  шаг резьбы

2-  наружный диаметр

3-  внутренний  диаметр

4-  ход резьбы



69

Что означает цифра 20 в обозначении резьбы М20

1-     номинальный диаметр резьбы

2-     диаметр резьбы

3-     внутренний диаметр резьбы

4-     шаг резьбы



70

Как называется резьба Тr 28х5LH

1-     метрическая

2-     трубная

3-     трапецеидальная

4-     упорная





71

Что означает цифра 40 в обозначении болта М12х40?

1-     диаметр болта

2-     диаметр резьбы болта

3-     длина болта

4-     шаг болта



72

Какая резьба выполняется на стандартных крепежных деталях?



1-     трапецеидальная

2-     метрическая

3-     упорная

4-     дюймовая





73



На каком изображении показано соединение деталей шпилькой?







1

2

3

4











74



На каком изображении показано соединение деталей с помощью пайки?





1

2

3

4

75



На каком примере изображено сварное соединение внахлестку?





1

2

3

4

76

На рабочем чертеже детали указывают



1-         данные, необходимые

для изготовления детали и контроля

2-         необходимые изображения

3-          необходимые изображения и материалы

4-         необходимые изображения и технические требования

77



Какая конструкторская документация имеет спецификацию?



1-     чертеж детали

2-     сборочный чертеж

3-     схема

4-     эскиз



78

Сколько крепежных деталей входит в соединение?



1-одна

2-две

3-три

4-четыре







79

Какое соединение относится к неразъемным?



1-     шпоночное

2-     болтом

3-     шпилькой

4-     заклепкой



80

Дан чертеж сборочной единицы «Кран пробковый». На какой детали выполнен местный разрез?



1

2

3

4













81

На сборочном чертеже допускается не изображать



1-     простые детали

2-     фаски

3-     крепежные детали

4-     стандартные детали



82

Что из перечисленного не помещают на чертеже детали?

1-     изображение детали

2-     текстовая часть

3-     спецификация

4-     технические требования



83

Какую форму имеет отверстие детали?



5-     цилиндрическую

6-     коническую

7-     призматическую

5-     ступенчатую





84



На каком рисунке изображено вынесенное сечение В-В?





1

2

3

4



85

На каком рисунке изображено вынесенное сечение Б-Б?









1

2

3

4









86

У какой резьбы шаг больше?

1-     М20

2-     М20х1

3-     М20х2

4-     М20х0,75



87

Какой цифрой обозначена галтель?



1

2

3

4











88



Какое резьбовое соединение изображено на чертеже?









1-шпилечное

2-винтовое

3-болтовое

4-трубное







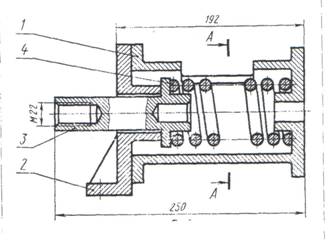

89



Сколько основных видов изображено на сборочном чертеже?











1

2

3

4









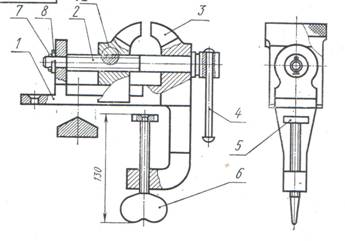

90



В какой детали сборочной единицы имеется резьбовое отверстие?











1

2

3

4























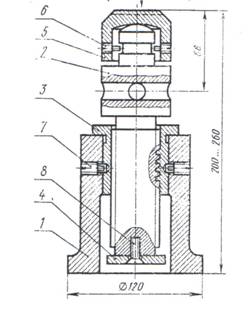

91

Сколько местных разрезов показано на сборочном чертеже?







1-     4

2-     5

3-     6

4-     7















92



Сколько резьбовых соединений показано на сборочном чертеже?









1-     3

2-     4

3-     5

4-     6





















93



Как называется разрез, выполненный на сборочном чертеже?

1-     горизонтальный

2-     фронтальный

3-     профильны

4-     местный





















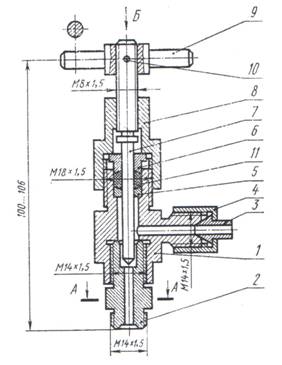

94

Какая резьба обозначена на детали 2 сборочной единицы?



1-трапецеидальная

2-трубная

3-упорная

4-метрическая















95

Какая резьба применяется в сборочной единице?





1-     дюймовая

2-     упорная

3-     метрическая

4-     трапецеидальная























96

Выносные линии позиционных обозначений на сборочном чертеже выполняются линией



1-     сплошной толстой

2-     сплошной тонкой

3-     штриховой

4-     штрихпунктирной



97

Позиционные обозначения на сборочном чертеже выполняют





1-     в строчку

2-     в колонку

3-     в строчку или колонку

4-     произвольно



98



На сборочном чертеже при продольном разрезе не штрихуют

1-     втулку

2-     болт

3-     пружину

4-     корпус

99



Текстовая документация к схеме называется



1-     ведомостью

2-     спецификацией

3-     перечнем элементов

4-     таблицей



100



Чему равно минимальное расстояние между двумя параллельными линиями связи на схемах?



1-     1 мм

2-     2 мм

3-     3 мм

4-     4 мм

















содержание      ..     31      32      33      34     ..
