Тахеометр Spectra Precision FOCUS 2. Руководство пользователя

5 Описание меню

136 Электронный тахеометр

Focus 2. Руководство пользователя

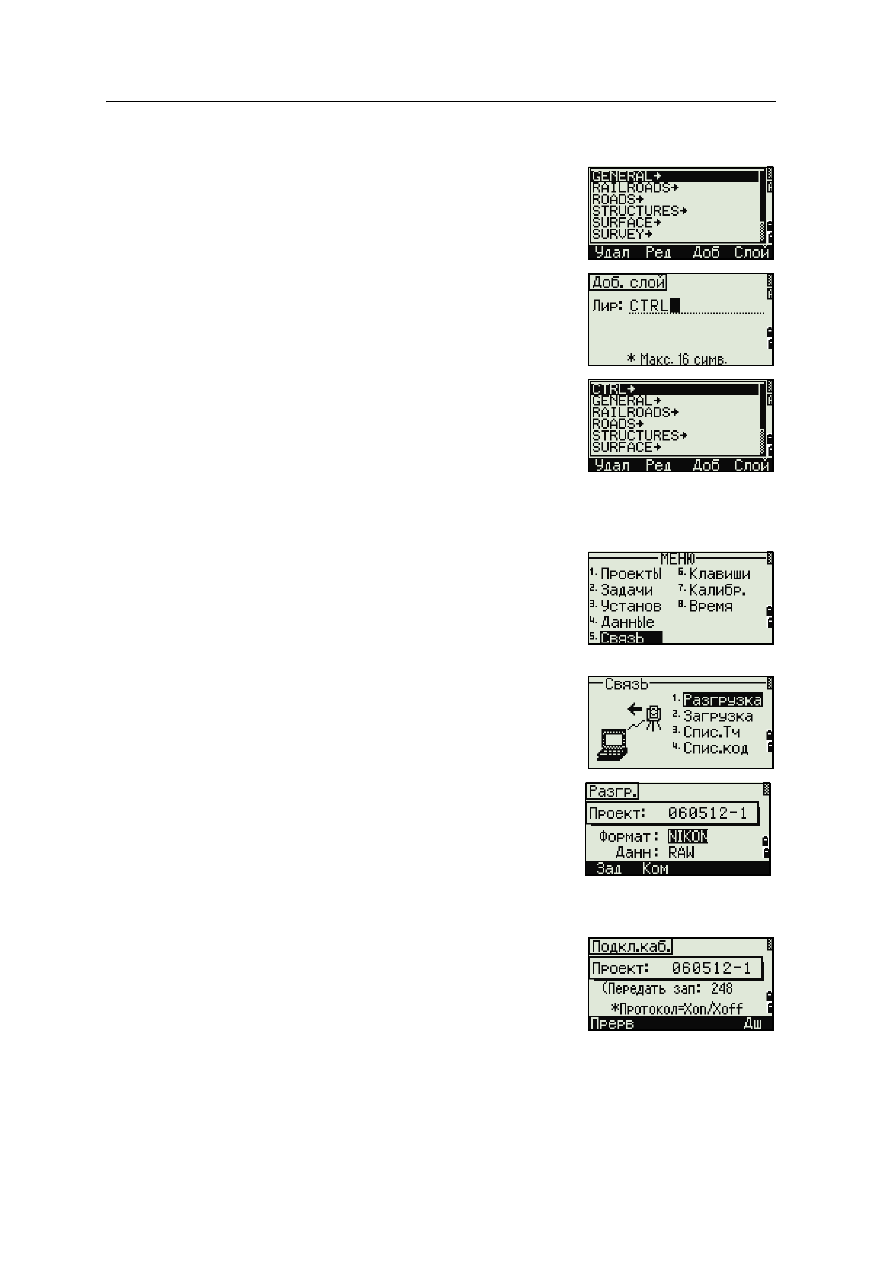

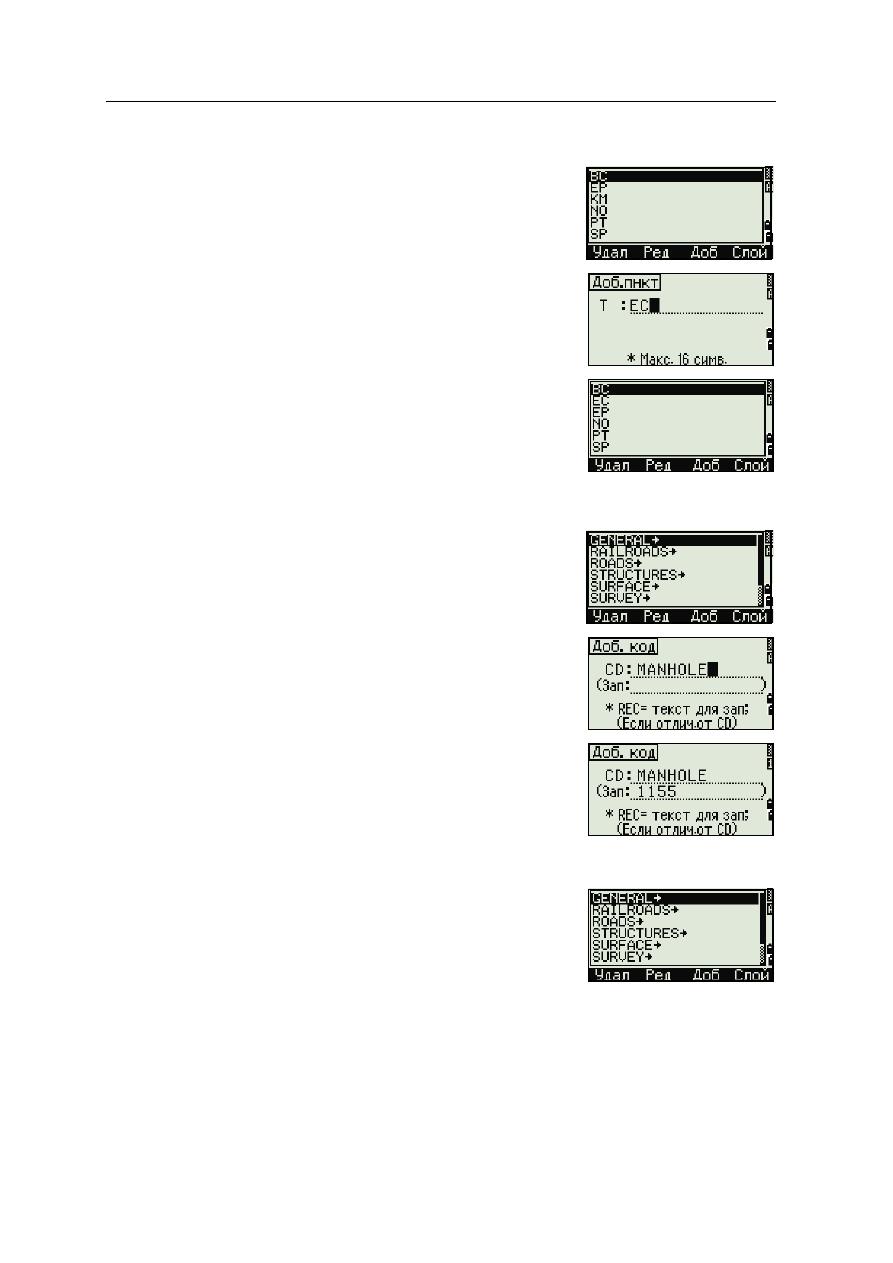

Добавление имени точки

Когда вы находитесь в списке имен точек, нажмите
программную клавишу

Доб

для ввода имени точки.

Введите новое имя точки и нажмите

[ENT]

Введенное имя точки будет добавлено в текущий
слой и список будет обновлен.

Добавление кода

Когда вы находитесь в списке кодов, нажмите
программную клавишу

Доб

чтобы добавить новый

код объекта к текущему слою.

Введите код объекта в поле CD. Клавиша

[MODE]

позволяет изменить режим ввода с алфавитно-
цифрового на числовой.

Строка Зап - дополнительное поле ввода цифрового
идентификатора каждому коду объекта. Вводить
значения в это поле необязательно. Если вы хотите,
чтобы записывался тот же код, что и введен в поле
"CD", то оставьте поле Зап пустым. Если в это поле
будет введено какое-либо значение, оно будет
сохранено.

Нажмите

[ENT]

, чтобы добавить новый код и

обновить список кодов.

Электронный тахеометр

Focus 2. Руководство пользователя 137

Описание меню 5

Добавление слоя

В списке точек или кодов нажмите
программную кнопку

Слой

Введите имя нового слоя.

Клавиша

[MODE]

позволяет изменить режим

ввода с алфавитно-цифрового на цифровой.
Нажмите

[ENT]

для сохранения нового слоя.

Новый слой будет добавлен в список в
алфавитном порядке.

Связь

Используйте меню Связь для загрузки и выгрузки
данных. Чтобы войти в меню Связь нажмите
клавишу

[5]

или выберите

Связь

в экране МЕНЮ.

Разгрузка данных

Для перехода в экран настройки параметров
разгрузки данных нажмите

[1]

или выберите

Разгрузка

в меню связь.

Формат

Spectra Precision
SDR2x

SDR33

Данные

RAW
Координаты
Для отображения общего числа записей,
которые будут разгружены, нажмите

[ENT]

поле Данн.

5 Описание меню

138 Электронный тахеометр

Focus 2. Руководство пользователя

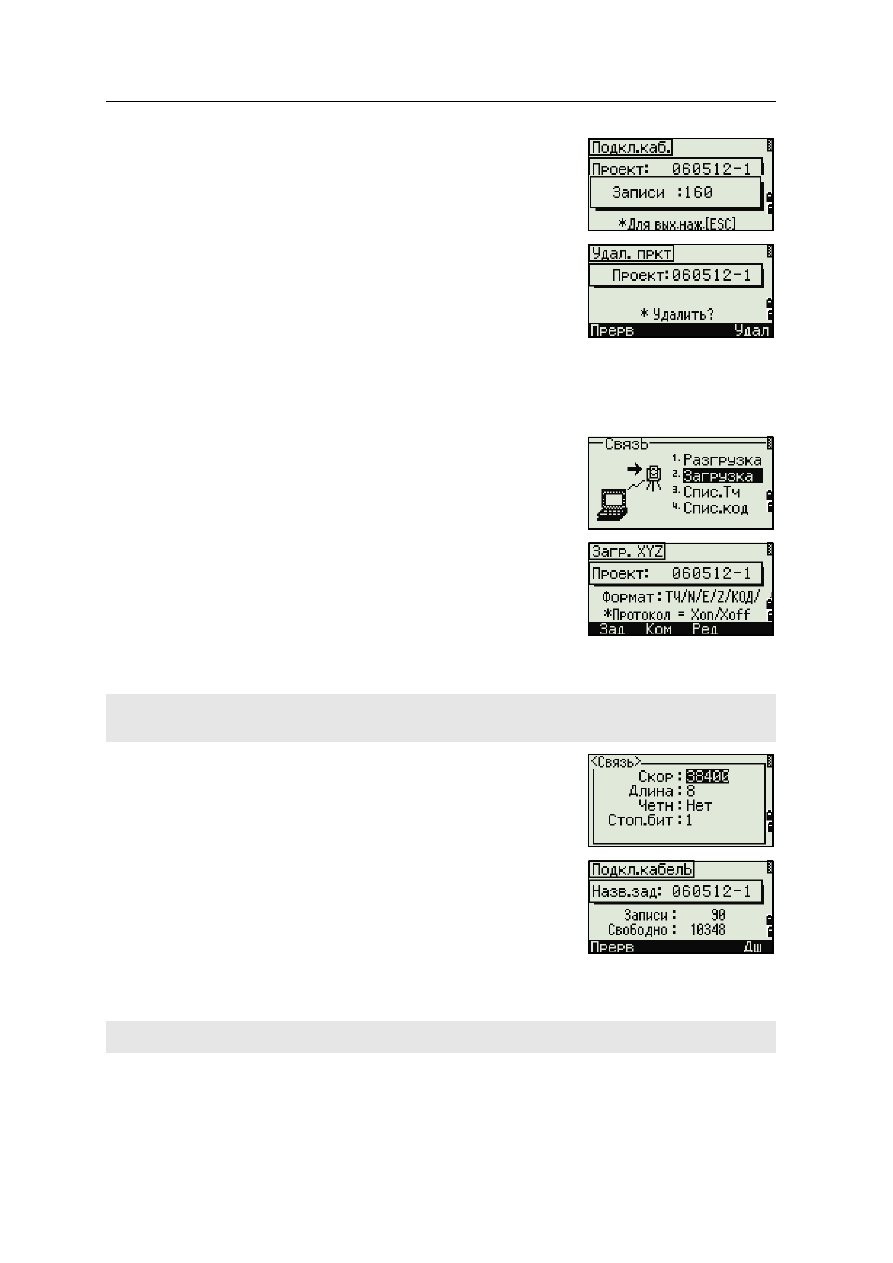

В процессе вывода каждой записи из текущего
проекта, обновляется номер текущей строки.

После разгрузки появится запрос на удаление
проекта.

Для удаления текущего проекта нажмите

[4]

. Для

возврата к главному экрану измерений без
удаления текущего проекта нажмите

[ESC]

или

выберите программную клавишу

Прерв

Загрузка координат

Для загрузки данных из компьютера нажмите

[2]

или выберите

Загрузка

в меню Связь.

Появится описание формата данных по
умолчанию. Если вы желаете изменить поля
данных, нажмите программную клавишу

Ред

Дополнительная информация приведена в разделе

Дополнительные возможности: Редактирование
формата данных для загрузки, стр. 139

Иначе, просто нажмите

[ENT]

Установки параметров связи могут быть изменены,
если нажать программную кнопку

Ком

. Параметры

настройки последовательного порта должны
совпадать с параметрами, используемыми в
терминальной программе вашего ПК.

Соедините инструмент с компьютером при помощи
кабеля RS-232C.

Поле Свободно показывает количество точек,
которые могут быть сохранены.

Нажмите

[ENT]

для перевода инструмента в режим

приема. На компьютере выберите команду Послать текстовый файл в
программе выгрузки для запуска отправки данных.

Нажмите программную кнопку Пркт для перехода в Менеджер проектов. Подробная информация
приведена в разделе

Менеджер проектов, стр. 100

В терминальной программе в поле Контроль передачи должно быть установлено значение Xon/Xoff.

Электронный тахеометр

Focus 2. Руководство пользователя 139

Описание меню 5

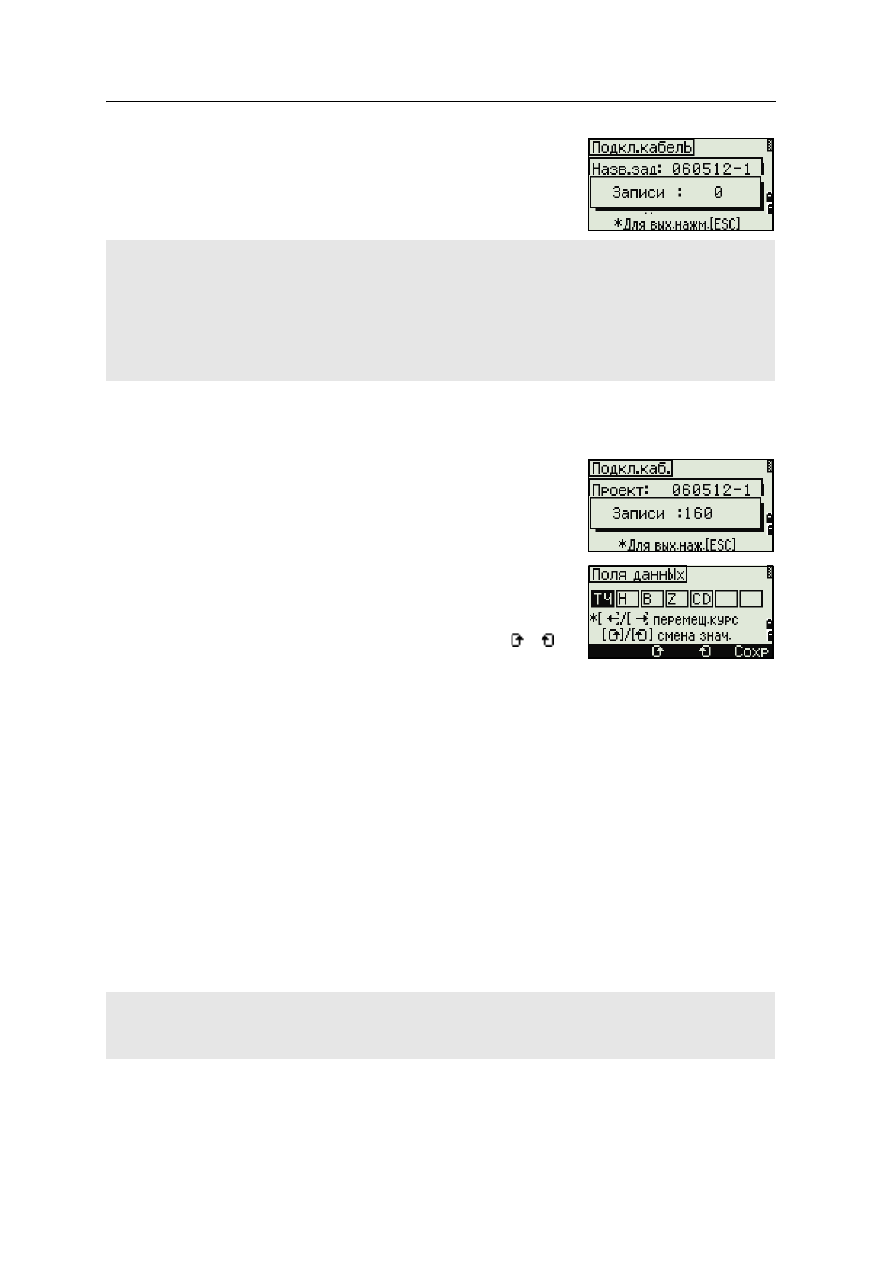

При приеме инструментом каждой точки, значение
в поле Записи увеличивается.

Дополнительные возможности: Редактирование формата
данных для загрузки

Чтобы открыть экран Поля данных, нажмите
программную кнопку

Ред

Для перемещения между полями нажмите

[<]

или

[>]

Для изменения значения в выбранном поле
используйте программные клавиши и .
Доступны опции ТЧ, N, E, Z, CD или пусто.

Чтобы сохранить ваши изменения и вернуться к предыдущему экрану,
нажмите программную клавишу

Сохр

Например, если у вас имеются следующие исходные данные:

и вы установили поля данных как ТЧ N E CD, загружаемые данные будут
такими:

Загрузка координат без имени точки

Вы можете загружать данные без точек. Если вы не включили точку в
определение формата, каждая строка данных автоматически обозначает
следующий доступный номер точки. Чтобы вам было легче выбрать в поле
точку, убедитесь, что вы сохранили ее идентификатор в поле CD.

Если вы нажмете [ESC] во время загрузки данных, загрузка прервется и вы перейдете к меню Связь.
Записи, которые были переданы до нажатия [ESC] будут сохранены в проекте.
В процессе загрузки система будет усекать любые коды, длина которых превышает 16 символов.
Дублирующиеся точки
Если существующая точка является UP, CC или MP записью и она не относится к какой-нибудь станции
или задней точке, она будет автоматически перезаписана загружаемой точкой. Сообщений об ошибке не
появится.

1, UB, 30.000, 20.000, L1

PT=1, N=30.000, E=20.000, CD=L1

Формат данных не может включать одинаковых пунктов. Используйте PT, N, E, Z и CD только один раз в
формате строки данных.
Чтобы пропустить пункт в вашем исходном файле, оставьте соответствующее поле пустым.

5 Описание меню

140 Электронный тахеометр

Focus 2. Руководство пользователя

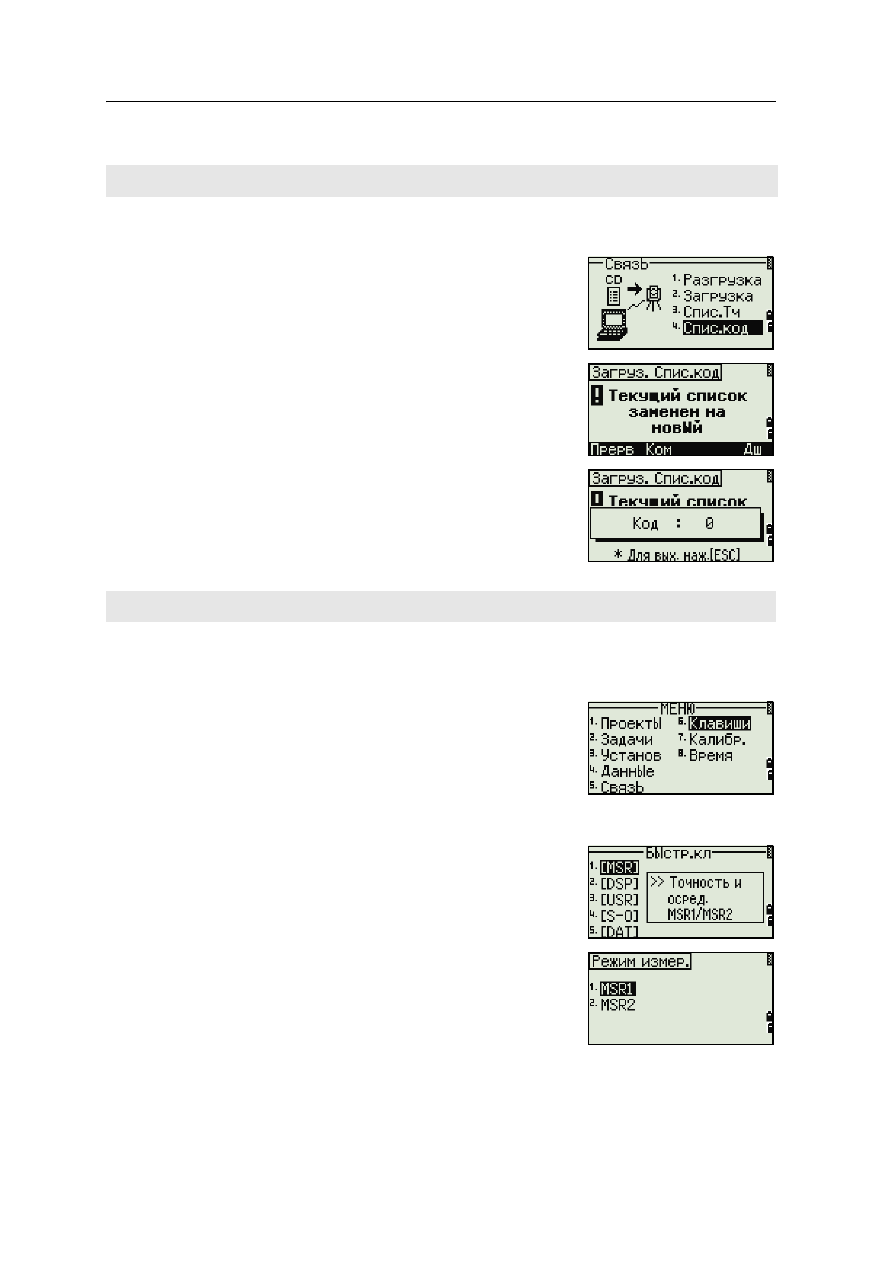

Загрузка списка имен точек или кодов

Нажмите

[3]

для загрузки имен точек через кабельное соединение с

компьютером или выберите

Спис.ТЧ

в меню Связь.

Для загрузки списка кодов нажмите

[4]

или

выберите

Спис.код

Подсоедините кабель RS-232C.

Запустите терминальную программу на ПК.

Для переключения инструмента в режим приема
нажмите

[ENT]

или программную кнопку

Да

Счетчик обновляется каждый раз, когда
сохраняется каждая строка списка.

Может быть сохранено максимум 254 кодов или
имен точек.

Кнопки быстрого доступа

Используйте меню Клавиши для настройки
параметров кнопок быстрого доступа

[MSR]

[DSP]

[USR]

[S-O]

[DAT]

. Для доступа к этому меню нажмите

[6]

или выберите

Клавиши

в экране МЕНЮ.

Настройки клавиши

[MSR]

Для изменения настроек клавиш

[MSR1]

[MSR2]

нажмите

[1]

или выберите

[MSR]

в меню Быст.кл.

Имеются две клавиши

[MSR]

•

Для изменения настроек клавиши

[MSR1]

нажмите

[1]

или выберите

MSR1

•

Для изменения настроек клавиши

[MSR2]

нажмите

[2]

или выберите

MSR2

Если вы загружаете список кодов, то существующий в инструменте список будет заменен.

Система отсекает коды длиною больше чем 16 символов.

Электронный тахеометр

Focus 2. Руководство пользователя 141

Описание меню 5

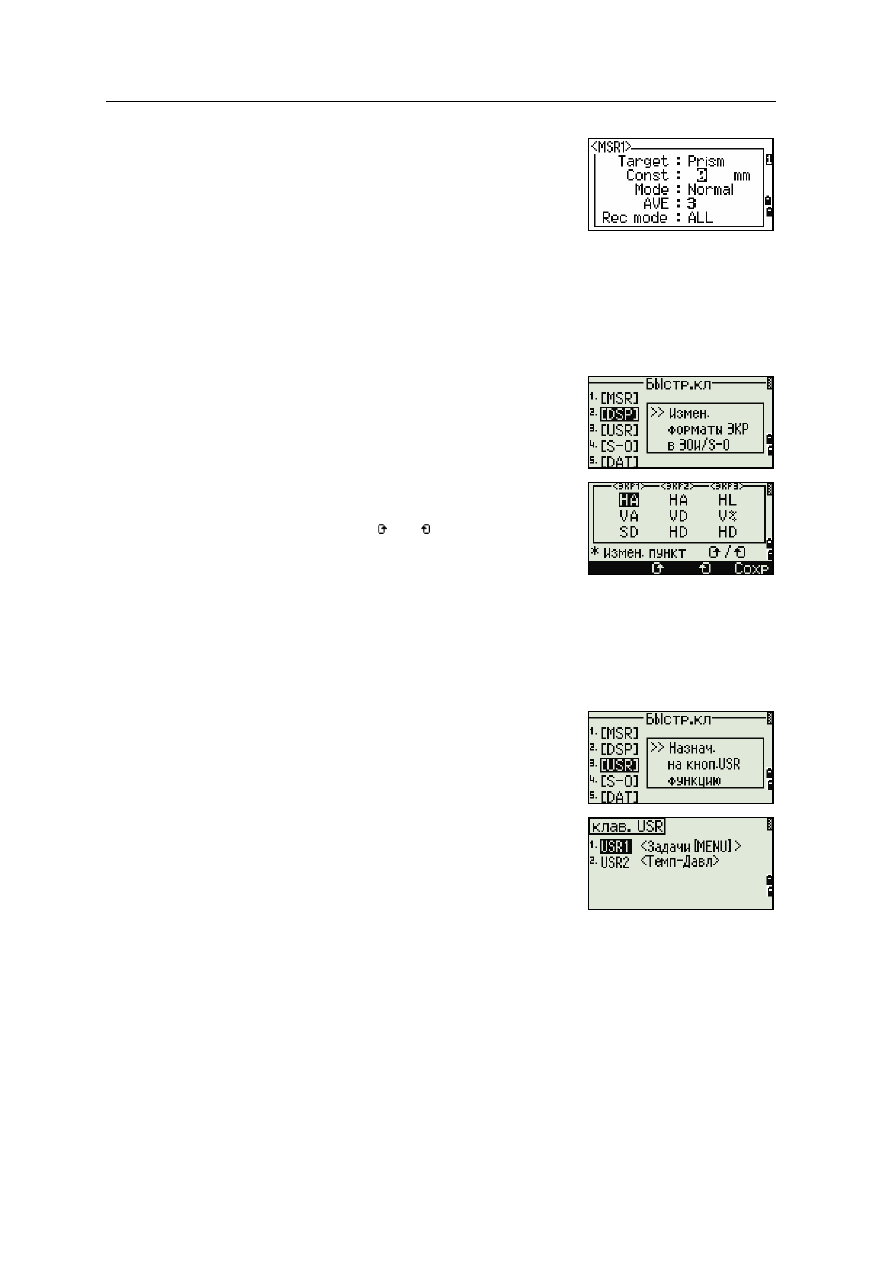

Каждая клавиша

[MSR]

имеет пять параметров

настройки.

Вы можете ввести значения в поля "Конст"
(постоянная призмы) и "Усред" (осреднение) при
помощи цифровых клавиш. Для смены других
установок используйте клавиши курсора

[<]

или

[>]

Подсказка – Эти установки могут быть также изменены путем нажатия и удержания
более одной секунды клавиш [MSR1] или [MSR2].

На

стройки клавиши

[DSP]

Нажмите

[2]

или выберите

[DSP]

в меню Быстр.кл.

для изменения величин, отображаемых в главном
экране измерений и в экране выноса в натуру.

Выберите клавишами курсора

[<]

[>]

[^]

или

[v]

требуемое поле. Для изменения настроек нажмите
программные клавиши или .

Чтобы сохранить настройки нажмите

[ENT]

последней строке <DSP3> или нажмите
программную кнопку Сохр.

Подсказка – Эти установки могут быть также изменены путем нажатия и удержания
более одной секунды клавиши [DSP].

Настройки клавиши

[USR]

Ддля изменения функций, присвоенных клавишам

[USR1]

[USR2]

нажмите

[3]

или выберите

[USR]

в меню

Быстр.кл.

Имеется две клавиши

[USR]

. Функции, присвоенные

каждой из клавиш, написаны позади имени
клавиши.

–

Для изменения настроек клавиши

[USR1]

нажмите

[1]

или выберите

USR1

–

Для изменения настроек клавиши

[USR2]

нажмите

[2]

или выберите

USR2

5 Описание меню

142 Электронный тахеометр

Focus 2. Руководство пользователя

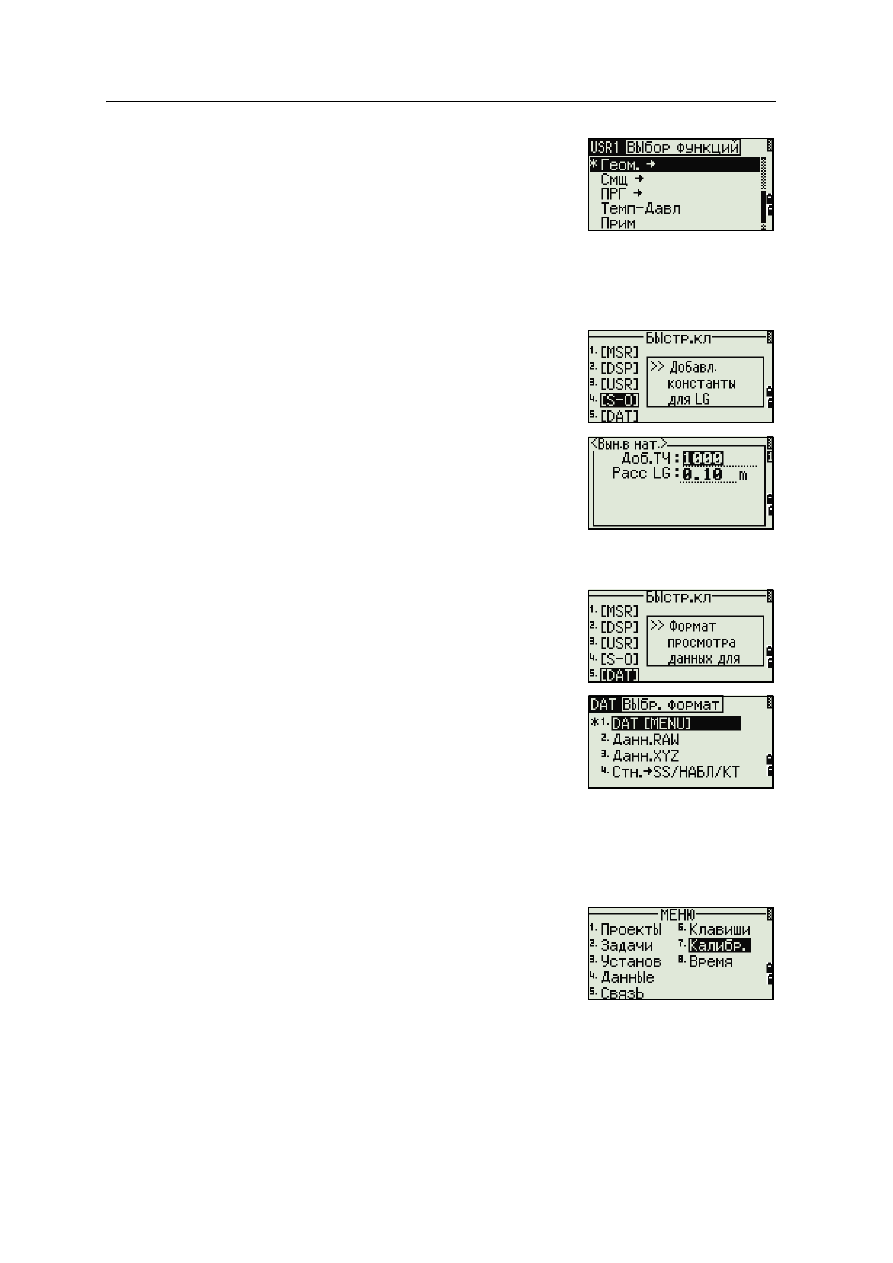

Если вы войдете в экран Выбор функций, значок
(*) будет установлен на функции, которая
присвоена клавише в данный момент.

Выделите желаемую функцию клавишами курсора

[^]

или

[v]

. Нажмите клавишу

[ENT]

чтобы присвоить

функцию для выбранной клавиши

[USR]

Настройки клавиши

[S-O]

Для входа в экран настроек параметров выноса в
натуру, нажмите

[4]

или выберите

[S-O]

в меню

Быстр.кл.

Имеется два параметра настройки выноса в натуру.
Дополнительная информация приведена в разделе

Разбивка, стр. 119

Настройки клавиши

[DAT]

Для изменения настроек клавиши

[DAT]

нажмите

[5]

или выберите

[DAT]

в меню

Быстр.кл.

Значок (*) указывает на текущий
установленный формат отображения данных.

Для перемещения курсора используйте

[^]

или

[v]

Для изменения формата отображения при
помощи клавиши

[DAT]

, нажмите

[ENT]

Юстировка

Используйте экран

Юстировка

для калибровки

инструмента. Чтобы открыть экран калибровки,
нажмите

[7]

или выберите

Юстиров.

в экране МЕНЮ

Дополнительная информация приведена в разделе

Юстировка, стр. 144

Электронный тахеометр

Focus 2. Руководство пользователя 143

Описание меню 5

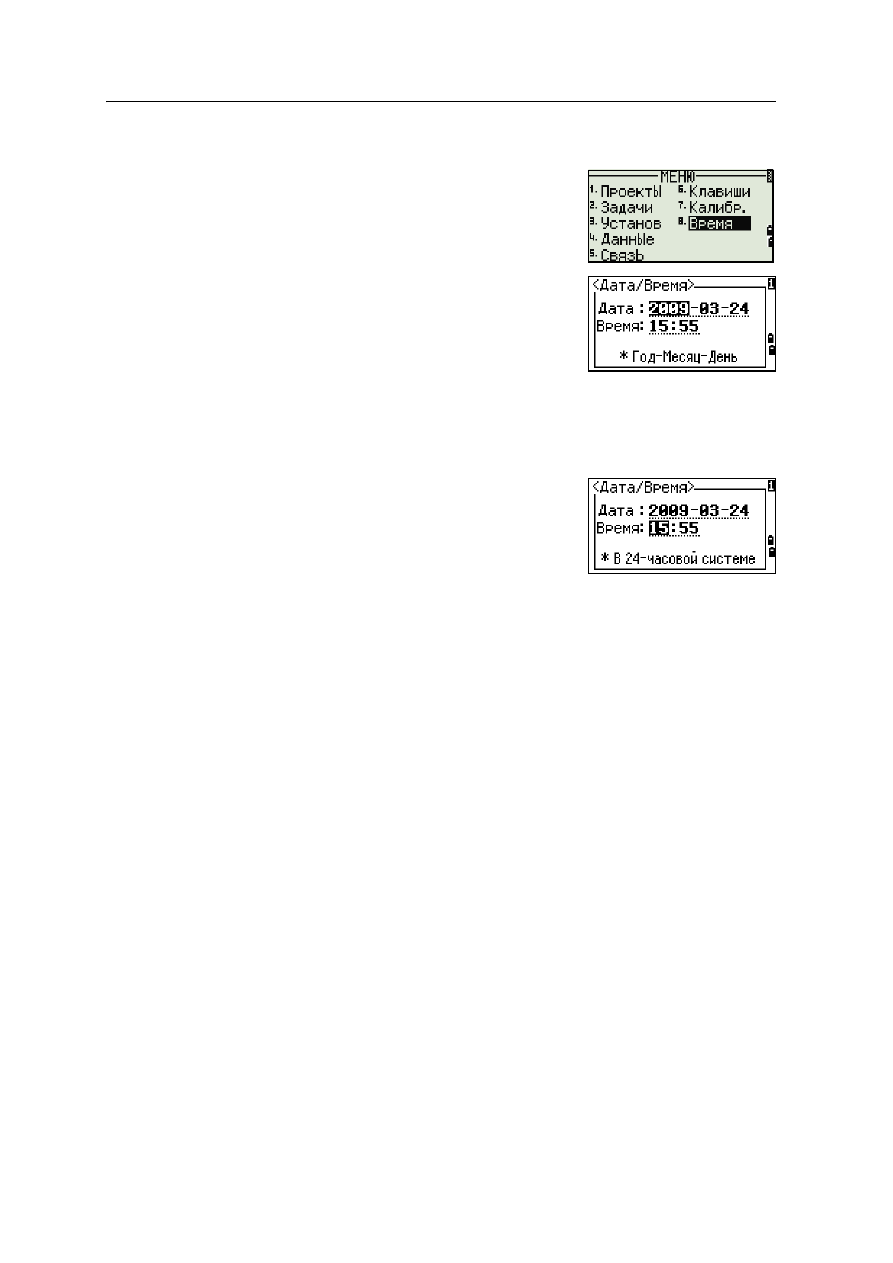

Время

Используйте экран "Дата и время" для установки
текущей даты и времени.

Чтобы открыть экран Датанажмите

[8]

или

выберите

Время

в экране МЕНЮ.

Будут отображены текущие дата и время.

Введите дату в формате: год-месяц-день. Для
примера, если вы хотите изменить дату,
например на Июнь 18, 2002 г., нажмите

[2] [0] [0] [2] [ENT] [6] [ENT] [1] [8] [ENT]

Если выделенная часть поля верна (например, год), вы просто можете
нажать

[ENT]

, чтобы использовать текущее значение. Например, если

установлена дата Июнь 24, 2002 г., а вы хотите изменить ее на Июнь 18,
2002 г., нажмите

[ENT] [ENT] [1] [8] [ENT]

Для перехода к полю времени, нажмите

[ENT]

поле Дата.

Введите время в 24-часовом формате.
Например, чтобы установить время 4:35
вечера, нажмите

[1] [6] [ENT] [3] [5] [ENT]

Сделайте одно из следующего:

–

Чтобы завершить установку даты и времени нажмите

[ENT]

в поле

Минуты.

–

Чтобы отменить ввод нажмите

[ESC]

6 Поверки и юстировка

146 Электронный тахеометр

Focus 2. Руководство пользователя

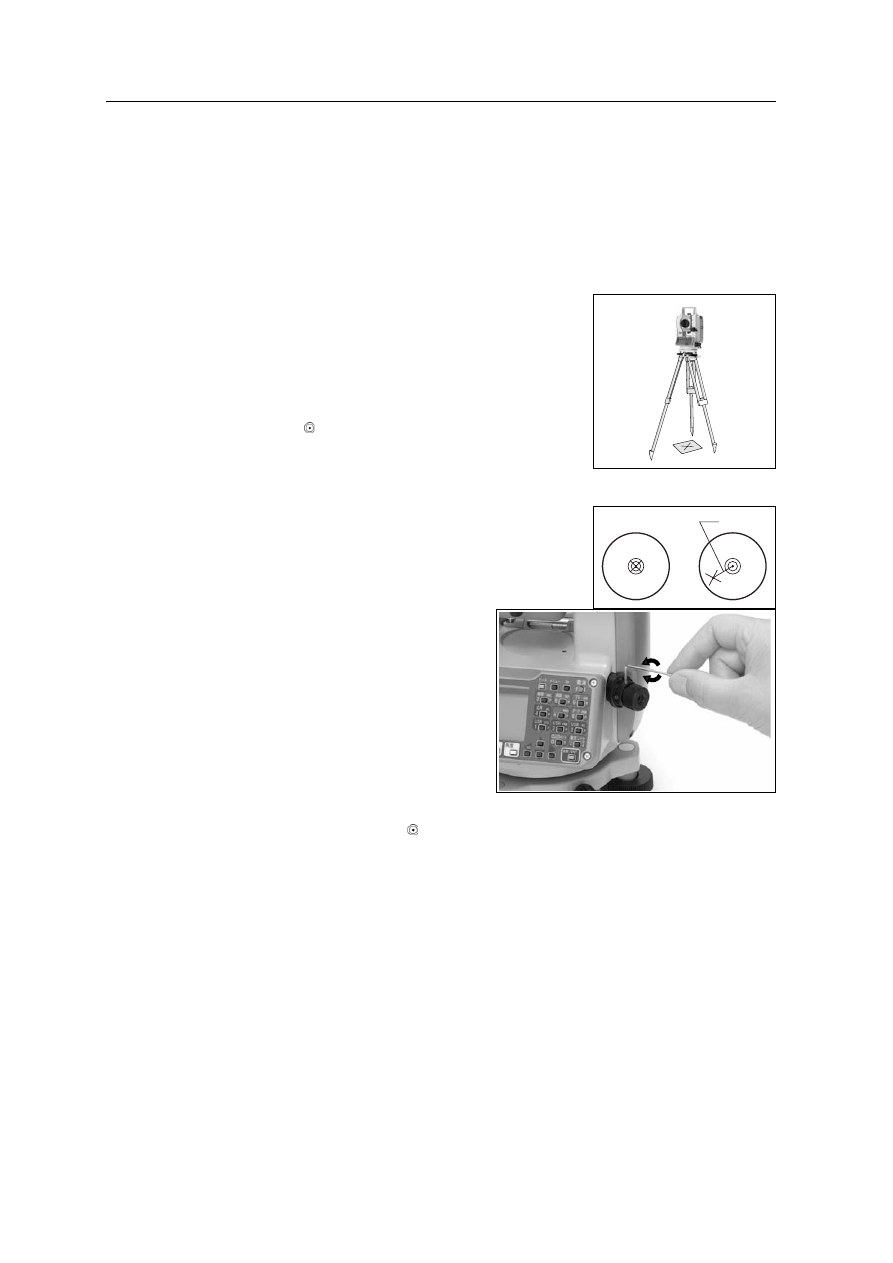

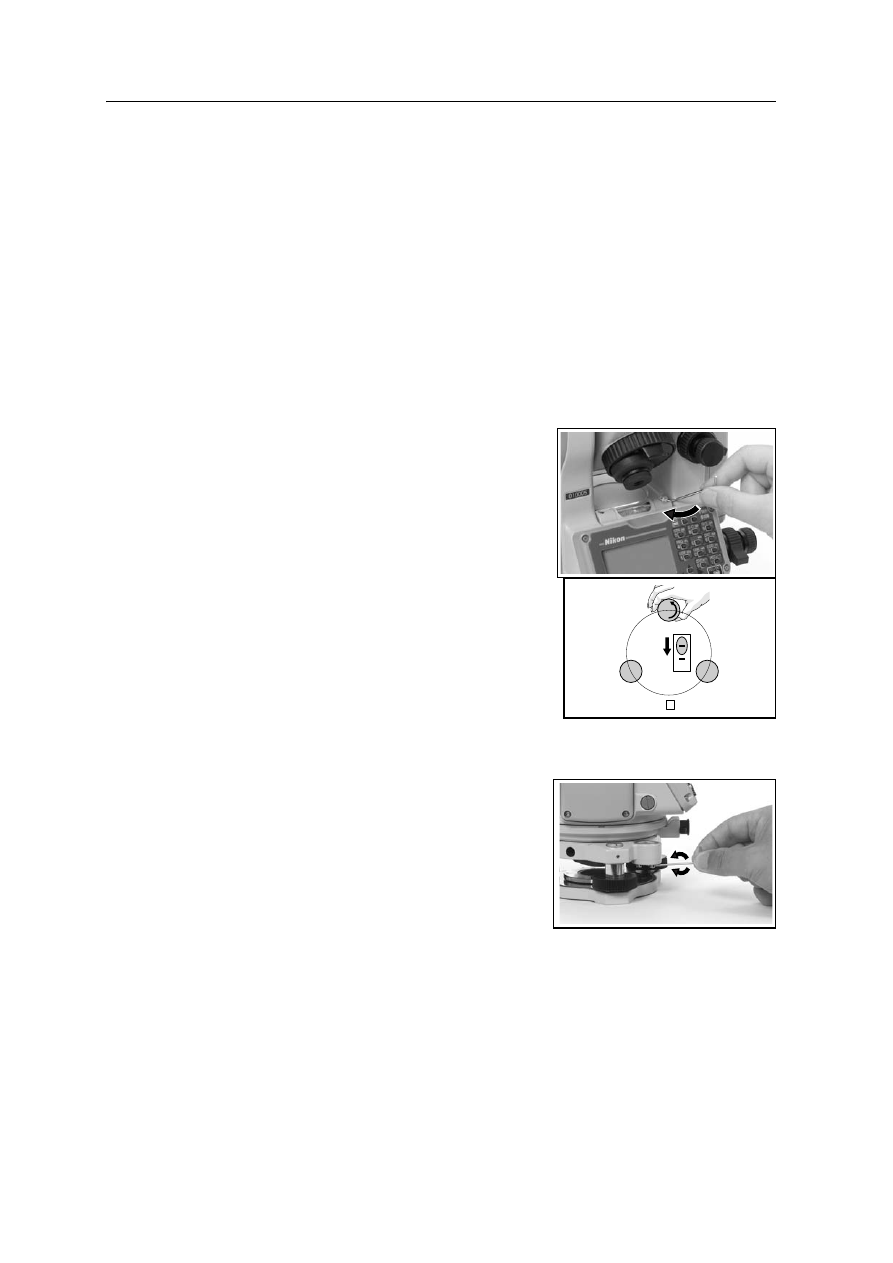

Поверка и юстировка цилиндрического уровня

Ось цилиндрического уровня должна быть перпендикулярна оси вращения
инструмента.

Для поверки и юстировки цилиндрического уровня:

Установите инструмент на штатив.

Выполните процедуру нивелировки, описанную в разделе

Нивелировка,

стр. 16

Поверните алидаду на 180°.

Проверьте, остался ли пузырек в центре.

Если пузырек сместился, то необходимо выполнить процедуру
юстировки:

Используя шпильку, юстировочным
винтом сместите пузырек на
половину дуги отклонения от
центра.

Оставшееся смещение приведите в
нуль пункт подъемным винтом A.

Повторите процедуру с

Шага 4

Поверка и юстировка круглого уровня

После юстировки цилиндрического уровня
выполните поверку круглого уровня.

Если пузырек находится не в нуль-пункте,
выполните юстировку юстировочными
винтами круглого уровня.

Электронный тахеометр

Focus 2. Руководство пользователя 147

Поверки и юстировка 6

Проверка и юстировка оптического центрира

Оптические оси центрира должны совпадать с вертикальными осями
инструмента.

Для поверки и настройки оптического центрира:

Поставьте инструмент на штатив. Вам не надо устанавливать инструмент
по уровню.

Поместите лист толстой бумаги с
нарисованной меткой X на землю под
инструментом.

Пока вы смотрите через оптический центрир,
подстраивайте уровневые винты, пока
рисунок X не будет в центре визирной
марки .

Поверните алидаду на 180°.

Если картинка по месту совпадает с центром
визирной марки, никаких настроек не
требуется.

Если картинка по месту не
совпадает с центром визирной
марки, настройте оптический
центрир:

Используя шестигранник,
покрутите настроечные
винты, пока изображение X
не окажется в позиции P.
Позиция P является центром точки линии, соединяющей X с центром
визирной марки

Повторите процедуру с

Шага 2

6 Поверки и юстировка

148 Электронный тахеометр

Focus 2. Руководство пользователя

Ошибка места нуля вертикального круга и

коллимационная ошибка

Поверка

Установите инструмент на штатив.

Выполните процедуру нивелировки, описанную в разделе

Нивелировка,

стр. 16

Поверните зрительную трубу в положение КЛ.

Наведитесь на точку, расположенную в пределах 45°от горизонтальной
плоскости.

Возьмите отсчет вертикального угла в поле ВК1 главного экрана
измерений.

Поверните инструмент на 180° и разверните зрительную трубу в
положение КП.

Возьмите отсчет вертикального угла в поле ВК2.

Сложите оба вертикальных угла вместе, ВК1 + ВК2.

–

Юстировка не требуется, если ноль вертикального круга установлен
в "Зенит" и ВК1 + ВК2 дают в сумме 360°.

–

Юстировка не требуется, если ноль вертикального круга установлен
в "Горизонт" и ВК1 + ВК2 дают в сумме 180° или 540°.

–

Если ВК1 + ВК2 не дают в сумме одного из значений, приведенных
выше, необходима Юстировка.

Примечание – Разница между вертикальным углом и значимым углом (любой
из следующих: 360о от зенита или 180о или 540о от горизонта) в ПО прибора
обозначается как ACV = верт.ошибка. Место Нуля вертикального круга М0
=(КП+КЛ)/2 =ACV/2.

Юстировка

Для входа в меню юстировки нажмите

[MENU]

[7]

Focus 2 имеет двухосевую компенсацию

уровня. Произведите измерение на точку
около горизонтальной плоскости при КЛ.
Нажмите

[ENT]

Вертикальный угол показан в
V0 dir= Horiz setting.

VA1

Вертикальный угол при КЛ (значение без
наклона)

HA1

Горизонтальный угол при КЛ (значение без
наклона)

Значение наклона оси Y при КЛ

Электронный тахеометр

Focus 2. Руководство пользователя 149

Поверки и юстировка 6

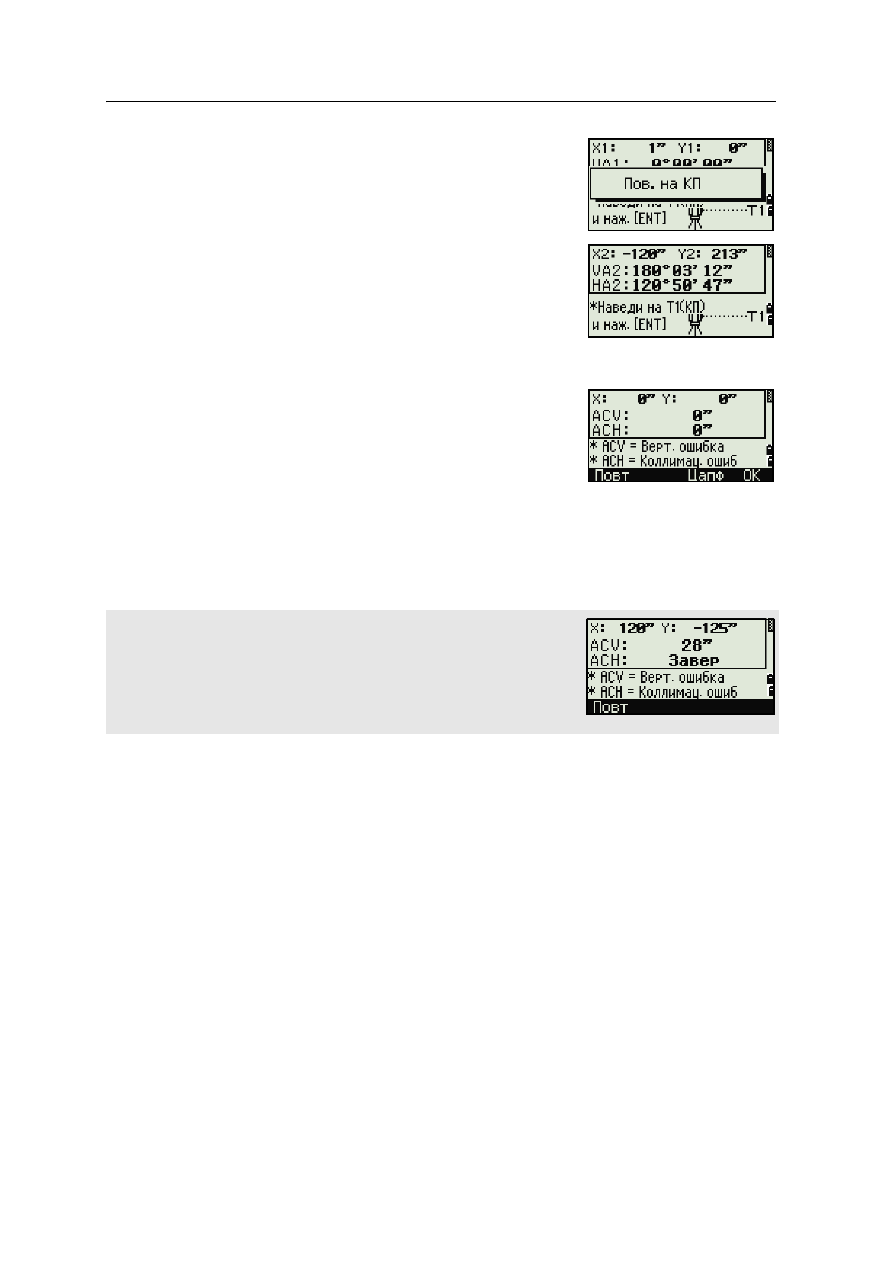

Пока проводятся измерения, на экране
появляется надпись Не трогать!, затем
Поверни на КП.

Произведите измерение этой же точки при
КП. Нажмите

[ENT]

После завершения измерения при КП
появятся значения четырех параметров.

Сделайте одно из следующего:

–

Для возврата в первый экран наблюдений нажмите

[ESC]

или

программную клавишу

Повт

–

Чтобы установить параметры на инструменте нажмите

[ENT]

или

программную клавишу

ОК

VA2

Вертикальный угол при КП (значение без
наклона

HA2

Горизонтальный угол при КП (значение без
наклона)

Значение наклона оси Y при КП

IЕсли значения ACV, ACH, X bkb Выходят за допустимый диапазон,
Отображается надпись ПРЕВЫШЕНО. Нажмите любую клавишу для
возврта в первый экран наблюдений.

6 Поверки и юстировка

150 Электронный тахеометр

Focus 2. Руководство пользователя

Поверка постоянной инструмента

Постоянная инструмента это числовое значение, используемое для
автоматической коррекции смещения между механическим и электронным
центрами инструмента, при измерении расстояний. Хотя эта поверка была
сделана перед поставкой прибора, рекомендуется несколько раз в год проверять
постоянную инструмента для обеспечения высокой точности измерений.

Поверка может быть выполнена путем сравнения измеренного значения базовой
линии со значением этой линии измеренной дальномером прибора (EDM), или
выполняя следующие действия.

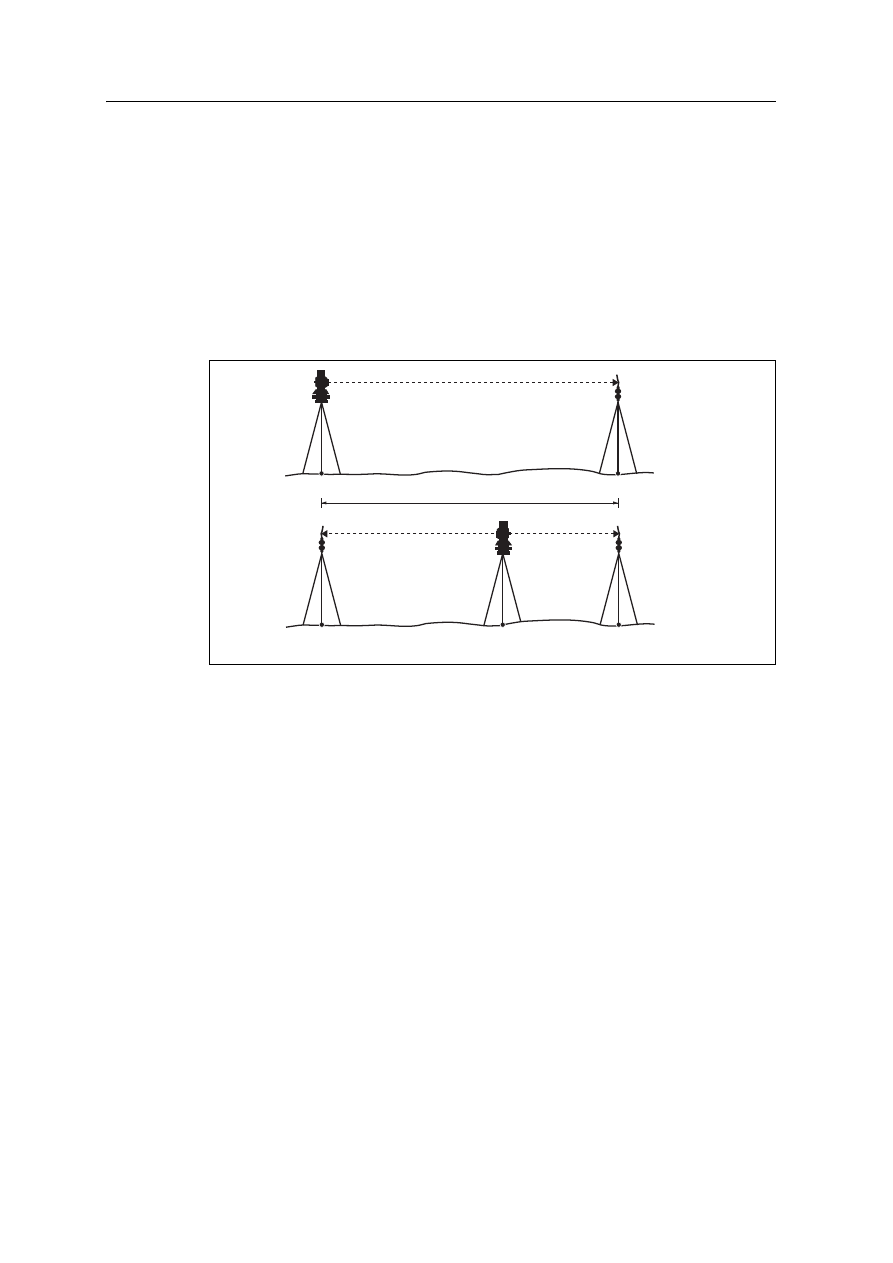

Для проверки постоянной инструмента:

1. Выполняйте поверку на максимально возможно ровном участке.

Установите инструмент на точке P.

2. Установите отражающую призму на точку Q в 100 м от точки P. Убедитесь,

что вы учли постоянную призмы.

3. Измерьте расстояние между точкой P и точкой Q (PQ).
4. Установите призму на штатив на точку P.
5. Установите другой штатив в створе между точками P и Q, на точку R.
6. Переместите Focus 2 на штатив в точке R.
7. Измерьте расстояние от точки R до точки P (RP) и расстояние от точки R

до точки Q (RQ).

8. Сравните значение PQ с величиной RP + RQ.
9. Переместите Focus 2 на другие точки в створе между точками P и Q.
10. Повторите процедуры от

Шага

до

Шага

несколько раз.

11. Посчитайте среднее всех значений RP и среднее всех значений RQ.

Приблизительно100 м

Электронный тахеометр

Focus 2. Руководство пользователя 151

Поверки и юстировка 6

Проверка и юстировка лазерного указателя

В тахеометре серии

Focus 2 используется красный лазерный луч для

измерения и в качестве лазерного указателя.. Лазерный указатель расположен
соосно с линией визирования зрительной трубы. При надлежащей юстировке
инструмента красный лазерный луч указателя совпадает с линией визирования.
Внешние воздействия, такие как удары или значительные перепады
температуры, могут привести к смещению оси красного лазерного луча
указателя относительно линии визирования.

Тахеометр Spectra Precision FOCUS 2. Руководство пользователя - часть 10
