Тахеометр Spectra Precision FOCUS 2. Руководство пользователя

5 Описание меню

120 Электронный тахеометр

Focus 2. Руководство пользователя

Запись

Чтобы открыть меню Зап, нажмите клавишу

[8]

или

выберите

Запись

в меню Установки.

Прочие параметры

Чтобы открыть меню Другие, нажмите клавишу

[9]

или выберите

Другие

в меню Установки.

Если вы выбираете американские футы или международные футы,
появляется экран дополнительных установок. Используйте этот экран
для определения отображаемых величин в десятичных футах или футах
и дюймах.

Темп

°C (по Цельсию)
°F (по Фаренгейту)

Давл

гПа/mmHg/inHg

Параметры единиц измерения угла, расстояния, температуры и давления в проекте могут быть
установлены только при его создании.

Сохр

RAW/XYZ/RAW+XYZ
Этот параметр определяет, какой тип данных
(сырые данные или координаты) будет
сохраняться, когда вы записываете SS, CP или
SO записи в главном экране измерений или
экране выноса в натуру.

Запись

Вт/COM
При установке параметра COM служит для
вывода данных на COM порт без записи данных
в проект после нажатия клавиши [

ENT]

главном

экране измерений или Экране выноса в натуру.
Дополнительная информация приведена в
разделе

Вывод данных на COM порт, стр. 87

Пок. XYZ Быстро/Норма/Медл/+ENT

Определяет скорость смены экрана XYZ после
ввода точки

2е един

Нет/Метр/Ам-Фт/М-ФТ
Если вторые единицы установлены, они будут
доступны в главном экране измерений, экране
измерений при выносе в натуру и экране
опорной линии, заданной по двум точкам. На
дополнительном экране отображаются
значений HD, VD и SD во вторых единицах
измерения.

Электронный тахеометр

Focus 2. Руководство пользователя 121

Описание меню 5

Подсказка – Чтобы упростить настройку общих региональных параметров, вы можете
быстро настроить тахеометр

Spectra Precision на предустановленную комбинацию

региональных параметров. Подробная информация приведена в разделе

Изменение

региональных настроек, стр. 27

Подсказка – Тахеометр

Spectra Precision поддерживает до 7 языков интерфейса. Дополнительную

информацию об изменении языковых параметров смотрите на

стр. 26

Сигнал

ON/OFF

Разм СТ

Нет/Да
Выберите Да, чтобы номер точки станции можно
было выбрать из записей другого типа точек

Если установить Да в поле Разм.СТ, появится экран ввода
дополнительных параметров. Используйте этот экран для ввода
начального номера станции.

Ввод CDt

ABC/123
Устанавливает режим ввода кода по
умолчанию.

Владелец

Не более 20 символов.
Введите ваше имя или название
организации. Если вы вводите значение в
это поле, оно будет показано на первом
экране при включении прибора.

5 Описание меню

122 Электронный тахеометр

Focus 2. Руководство пользователя

Данные

Используйте меню Данные для просмотра или
редактирования записей. Чтобы открыть меню
данных нажмите

[4]

в экране МЕНЮ.

Просмотр записей

Просмотр сырых данных

Нажмите

[1]

в меню данных для вывода списка

строк сырых данных.

Если вы впервые просматриваете список сырых
данных, прибор установит курсор на последнюю
записанную строку данных в текущем проекте. Для
прокрутки вы можете использовать клавиши
курсора

[^]

или

[v]

Для детального просмотра данных нажмите

[ENT]

Для возврата к списку точек нажмите

[ESC]

Записи SS, CP, F1, F2

RAW записи SS, CP, F1 и F2 состоят из полей PT, HT, CD, HА, VA и SD.

SS: Засечка. Все измерения из главного экрана измерений хранятся как SS
записи.

CP: Измерения сделанные в меню Угол или Повтор и в главном экране
измерений. Подробная информация приведена в разделах

Запись передней

точки после повторных угловых измерений, стр. 54

, и

Запись данных из любого

экрана измерений, стр. 87

F1 и F2: Записи измерений при КЛ/КП.

Нажав клавишу

[DSP]

вы можете переключить экран с первого (показывающего

HA, VA SD, PT и CD) ко второму (показывающему X, Y, Z, PT и CD), если
установлен параметр Сохр. для сохранения данных как RAW+XYZ.

В записях F1 и F2 координаты не доступны.

Когда вы делаете несколько измерений одной и той же точки и перезаписываете
данные, старые сырые данные становятся только сырыми данными. Как
результат, только последняя SS(RAW) запись хранит соответствующую
SS(XYZ) запись. Другие SS(RAW) записи этой же точки больше не имеют
координат.

Вы можете просматривать данные в любое время, даже из экрана наблюдений или когда вводите точки.

Электронный тахеометр

Focus 2. Руководство пользователя 123

Описание меню 5

Записи ST

Тип записи ST (станция) состоит из полей ST, HI, BS, и Az.

Нажав

[DSP]

вы можете переключить экран с первого (показывающего ST, HI, BS

и Az) ко второму (показывающему X, Y, Z, PT и CD).

При установке новой станции с помощью меню

МЕНЮ > Уст.СТН > Быстро

координаты станции будут записаны как (0, 0, 0).

Записи SO

SO: Измерения сделанные при выносе в натуру. Эти измерения сохранены при
выполнении функций разбивки.

Если установлен параметр Сохр. для сохранения данных как RAW+XYZ,
нажмите

[DSP]

чтобы переключить экран с первого (показывающего HA, VA SD,

PT и CD) ко второму (показывающему X, Y, Z, PT и CD) и к третьему
(показывающему dX, dY, dZ, PT и CD).

В полях dX, dY и dZ хранится разница между действительным и проектным
положением точек при выносе в натуру. Эти поля загружаются как записи
примечаний в формате

Spectra Precision RAW.

Записи CO

Записи CO это комментарии, добавленные пользователем или системой в файл
проекта.

Например, когда вы меняете значение Stn-Z
используя функцию Удаленного репера, или
сбрасываете горизонтальный угол при помощи
функции проверки задней точки, система создает
записи комментариев.

Если вы вводите координаты станции при помощи
функции База XYZ, запись станции отображается в
виде комментариев.

Записи SY

Запись SY сохраняется, когда вы завершите
установку станции. Эта запись содержит значения
температуры, давления и постоянной призмы.

5 Описание меню

124 Электронный тахеометр

Focus 2. Руководство пользователя

Записи RM

Когда вы записываете измерения в RDM (Посл.)
или RDM (Радиал), они маркируются как RM
записи.

Каждая RM запись состоит из двух экранов.

Нажмите

[DSP]

чтобы переключить экран с первого

(показывающего От, До, rHD и rVD) ко второму
(показывающему rAZ, rSD, rV% и rGD).

Когда вы загружаете данные в формате

Spectra

Precision RAW RM записи выводятся как записи

примечаний (СО).
Записи AR

В виде AR записей сохраняются вычисленные площадь и периметр.

Когда вы загружаете данные в формате

Spectra

Precision RAW, АR записи выводятся как записи

примечаний (СО).

Просмотр записей координат

Когда вы нажимате

[2]

или выбираете

XYZ

в меню

просмотра данных, появится список с данными
координат, в котором последние записи будут
вверху экрана. Для перемещения по записям вы
можете использовать клавиши курсора

[^]

или

[v]

Используйте

[<]

или

[>]

для перемещения между

страницами данных.

Нажмите

[ENT]

для просмотра детальной

информации по выбранной записи.

Заголовок (XYZ,YXZ,NEZ, или ENZ) зависит от параметра Обозн в МЕНЮ > Установки > Коорд.
Подробная информация приведена в разделе

Координаты, стр. 118

Электронный тахеометр

Focus 2. Руководство пользователя 125

Описание меню 5

Записи UP, MP, CC и RE

Все записи координат содержат поля PT, CD, X, Y и Z.

UP: Загружаемые координаты точек; MP: Координаты точек введенные
вручную; CC: Вычисленные координаты в меню Задачи; RE: Вычисленные
координаты точек засечки.

Если установлен формат сохранения данных RAW+XYZ или XYZ, измерения в
главном экране измерений (SS записи), в некоторых функциях смещений (SS
записи), в экране опорной линии, заданной по двум точкам (SS записи), в
функции "Программы" (SS записи) и в некоторых функциях выноса в натуру
(SO записи) тоже сохраняются записи координат. Формат данных такой же, как
и для других записей координат.

Просмотр записей станции

Для просмотра координат станции нажмите

[3]

или

выберите

ST->SS/SO/CP

в меню просмотра данных.

Появится список всех записей для станций.

Используйте

[^]

или

[v]

для выбора имени станции,

которую вы хотите промостреть. Используйте

[<]

или

[>]

для перемещения между страницами

данных.

Нажмите

[ENT]

для просмотра детальной

информации по выбранной записи.

Для отображения всех измерений, выполненных от
выбранной станции в хронологическом порядке
нажмите

[ENT]

снова.

Отображается такая же детальная информация, как и для сырых данных. Подробная информация
приведена в разделе

Просмотр сырых данных, стр. 122

5 Описание меню

126 Электронный тахеометр

Focus 2. Руководство пользователя

Удаление записей

Удаление сырых данных

В экране RAW используйте

[^]

или

[v]

для выбора

записи, которую вы хотите удалить. Затем нажмите
программную кнопку

Удал

Появится экран подтверждения. Нажмите

[ENT]

или

программную кнопку

Да

для удаления записи.

Удаление координат

На экране координат XYZ выделите запись,
которую вы хотите удалить при помощи клавиш
курсора

[^]

или

[v]

, и нажмите программную клавишу

Удал

Появится экран подтверждения.

Нажмите

[ENT]

или программную кнопку

Да

для

удаления записи.

Нажмите клавишу

[ESC]

или программную кнопку

Нет

для отмены.

Если в поле Запись установлено RAW+XYZ, система также удалит координаты, если удаляются записи
SS, SO или CP.
Можно также удалить сырые данные, нажав программную клавишу Удал
в экране детальной информации о записи.

Удаление координат может быть также выполнено при просмотре
детальной информации по точке. Нажмите программную кнопку Удал.

Электронный тахеометр

Focus 2. Руководство пользователя 127

Описание меню 5

Удаление записей станции

В меню Станция при помощи клавиш курсора

[^]

или

[v]

выделите запись, которую вы хотите удалить,

и нажмите программную кнопку

Удал

Появится экран подтверждения.

Нажмите

[ENT]

или программную кнопку

Да

для

удаления записи.

Появится экран повторного подтверждения.
Нажмите программную клавишу

Удал

, чтобы

подтвердить удаление.

Удаление станции происходит безвозвратно.

Прежде чем нажать программную клавишу

Удал

убедитесь, что вы правильно выбрали запись для

удаления. В этом экране вы не можете нажать

[ENT]

Все наблюдения со станции, которую вы выбрали,
будут удалены.

Редактирование записей

Для любой записи вы можете отредактировать имя (Т) и код (CD) точек, а также
высоту отражателя (HT), высоту инструмента (HI), заднюю точку (BS), и азимут
на заднюю точку (Az).

Если удаляемые данные относятся к записи станции ST, появится экран
подтверждения.

Когда вы удаляете запись станции из вида сырых данных или вида данных станции, все данные
наблюдений с этой станции также удаляются.

Строка кода CD не редактируется для записей SO,F1 или F2.
Значения HA,VA или SD не могут быть изменены.

5 Описание меню

128 Электронный тахеометр

Focus 2. Руководство пользователя

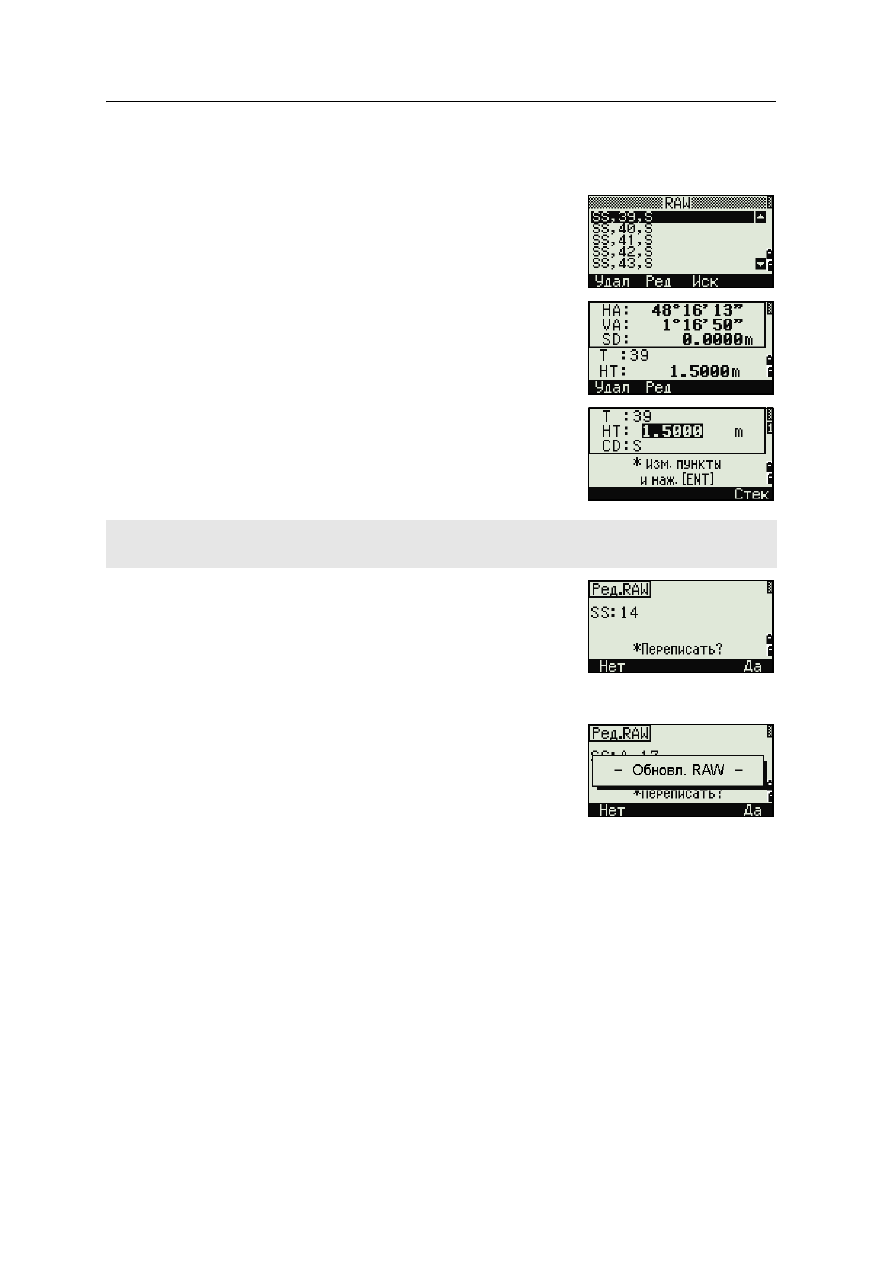

Редактирование сырых данных

Сделайте одно из следующего:

–

В меню RAW выберите запись, которую
хотите отредактировать. Затем нажмите
программную кнопку

Ред

–

В экране детального просмотра данных
нажмите программную кнопку

Ред

Переместите курсор в поле, которое вы
хотите отредактировать, при помощи клавиш

[^]

или

[v]

. Затем измените значение в

выбранном поле.

После нажатия

[ENT]

на последней строке

экрана редактирования, появится экран
подтверждения.

Сделайте одно из следующего:

–

Чтобы принять изменения и вернуться в
экран просмотра данных нажмите

[ENT]

или программную кнопку

Да

–

Чтобы вернуться в экран
редактирования нажмите клавишу

[ESC]

или программную кнопку

Нет

Координата Z будет перевычислена, если высота отражателя для записей SS, SO или СР будет
изменена.

Электронный тахеометр

Focus 2. Руководство пользователя 129

Описание меню 5

Редактирование записей координат

Вы можете отредактировать номер точки PT, код CD и значения координат в
записях координат.

Сделайте одно из следующего:

–

В экране XYZ при помощи клавиш
курсора

[^]

или

[v]

выделите запись,

которую вы хотите отредактировать, и
нажмите программную кнопку

Ред

–

В экране детального просмотра данных
нажмите программную кнопку

Ред

Переместите курсор в поле, которое вы
хотите отредактировать, при помощи клавиш

[^]

или

[v]

. Затем измените значение в

выбранном поле.

Чтобы закончить редактирование нажмите

[ENT]

в поле CD.

Появится экран подтверждения.

Сделайте одно из следующего:

–

Чтобы принять изменения и вернуться в
экран просмотра данных нажмите

[ENT]

или программную кнопку

Да

–

Чтобы вернуться в экран
редактирования нажмите клавишу

[ESC]

или программную кнопку

Нет

Вы не можете редактировать записи координат текущей станции.

5 Описание меню

130 Электронный тахеометр

Focus 2. Руководство пользователя

Редактирование записей станции

Примечание – Система не будет перевычислять измерения, относящиеся к
данной станции, если вы изменили записи станции. Все координаты и сырые
данные наблюдений могут быть пересчитаны только в программном
обеспечении пост-обработки.

В экране RAW при помощи клавиш курсора

[^]

или

[v]

выделите запись, которую вы хотите

отредактировать, и нажмите программную кнопку

Ред

Все поля в записи ST могут быть отредактированы,
но никаких перевычислений инструмент не
производит.

Нажмите

[ENT]

в поле AZ чтобы подтвердить

изменения.

Поиск записей

Вы можете осуществлять поиск точек по их типу, имени точки, коду, или любой
комбинации этих значений.

Поиск сырых записей

В экране RAW нажмите программную кнопку

Иск

для доступа к функции поиска сырых данных.

Если Вы хотите найти точку по имени, введите имя
точки в поле Т и нажмите

[ENT]

дважды, чтобы

начать поиск.

Если вы меняете значения ST или HI, координаты точек наблюдения не перевычисляются. Комментарии
записи будут сохранены с записью изменений. Следующий пример демонстрирует записи комментариев
при изменении величины HI:
CO,HI изменена для ST:9012 Old HI= 1.345 м
Если вы меняете значения BS или AZ, сырые записи не перевычисляются. Комментарии записи будут
сохранены с записью изменений.

Электронный тахеометр

Focus 2. Руководство пользователя 131

Описание меню 5

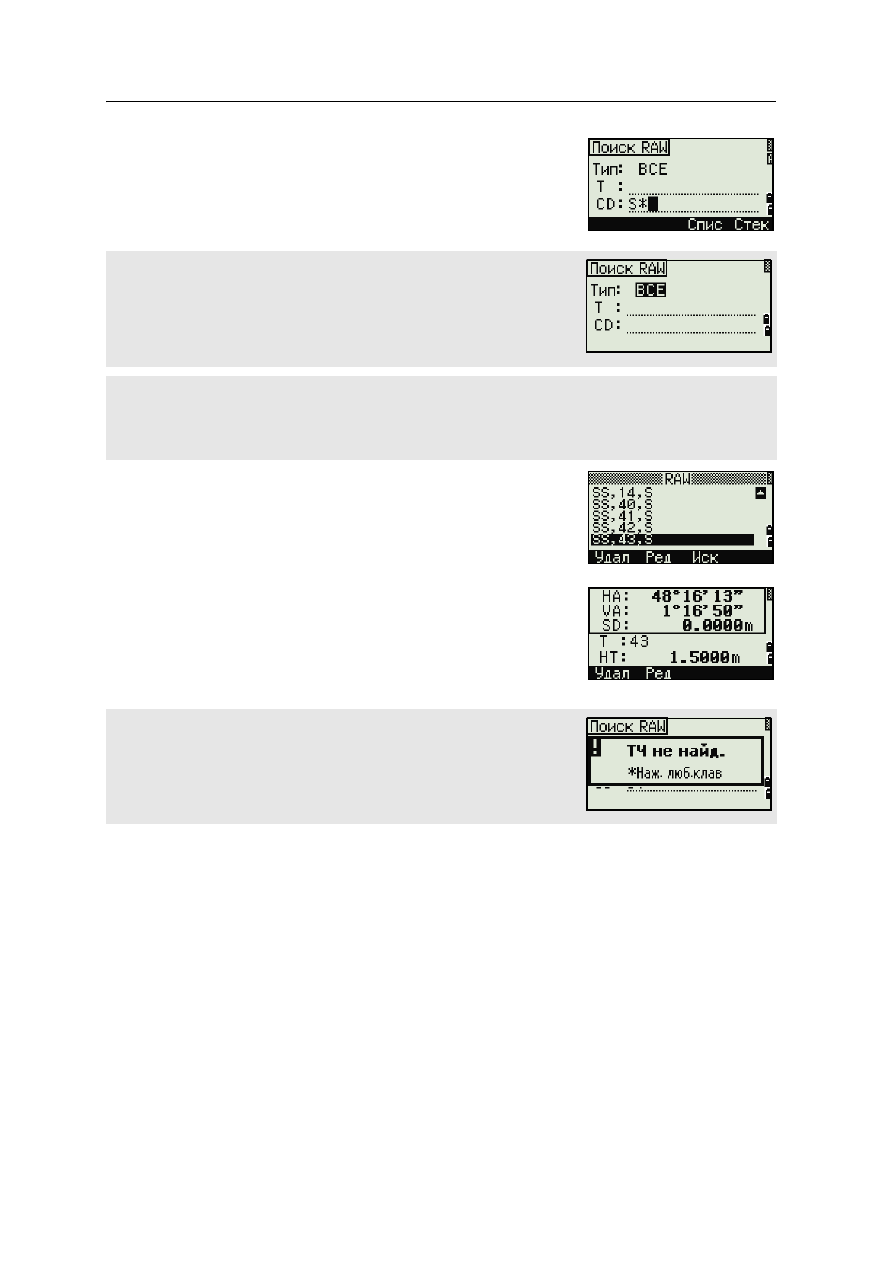

Значок (*) может быть использован для задания
диапазона. Для примера, если вы ввели "30*" в
строку имени точки T, то система найдет точки с
именем 300, 301, 302, 3000A2, 3010…и т.д.

Если критериям поиска удовлетворяет более одной
точки, будет отображен список этих точек.

Выберите из списка точку, которую вы хотите
использовать, используя клавиши курсора

[^]

или

[v]

после чего нажмите клавишу

[ENT]

для ее выбора.

Будет отображена детальная информация о точке.
Нажмите программную кнопку

Экр

для просмотра

других данных.

Нажмите клавишу

[ESC]

для возврата к списку точек.

Поиск может быть выполнен по типу точки. Установите курсор в поле Тип
и используйте клавиши курсора [<] или [>] для выбора нужного типа
записи. Доступны типы: ВСЕ, ST, SS, SO, CP, CO, CO(SY) и CO(RDM).

Если вы выбрали ST, SO, F1 или F2 в поле Тип, вам не нужно вводить значение в поле CD. Поиск будет
начат, после того как вы нажмете клавишу [ENT] в поле T.
Если вы выбрали CO, CO(SY) или CO(RDM) в поле Тип, курсор не переместится в поле T и CD. Поиск
будут осуществлен после нажатия клавиши [ENT] в поле Тип.

Если критериям поиска не удовлетворяет ни одна точка, появится экран с
сообщением об ошибке. Нажмите любую клавишу для возврата в экран
данных.

5 Описание меню

132 Электронный тахеометр

Focus 2. Руководство пользователя

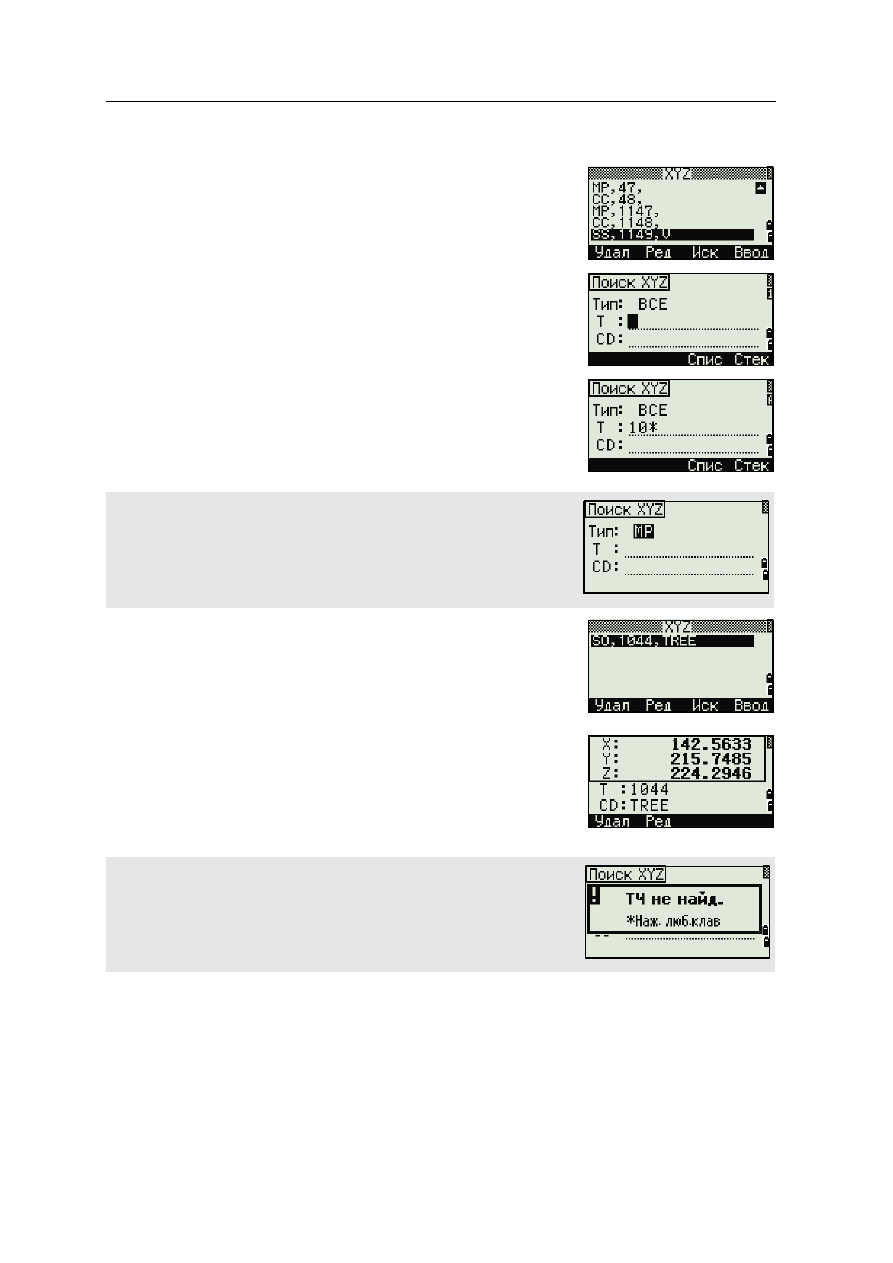

Поиск записей координат

Нажмите программную клавишу

Иск

в экране XYZ

для поиска в записях координат.

Если Вы хотите найти точку по имени, введите имя
точки в поле Т и нажмите

[ENT]

дважды, чтобы

начать поиск.

Значок (*) может быть использован для задания
диапазона. Для примера, если вы ввели "500*" в
строку имени точки T, то система найдет точки с
именем 500, 500-1, 500-A, 5000…и т.д.

Если критериям поиска удовлетворяет более одной
точки, будет отображен список этих точек.

Выберите из списка точку, которую вы хотите
использовать, используя клавиши курсора

[^]

или

[v]

после чего нажмите клавишу

[ENT]

для ее выбора.

Будет отображена детальная информация о точке.
Нажмите программную кнопку

Экр

для просмотра

других данных.

Нажмите клавишу

[ESC]

для возврата к списку точек.

Поиск может быть выполнен по типу точки. Установите курсор в поле Тип
и используйте клавиши курсора [<] или [>] для выбора нужного типа
записи. Доступны типы: ВСЕ, MP, UP, CC, и RE.

Электронный тахеометр

Focus 2. Руководство пользователя 133

Описание меню 5

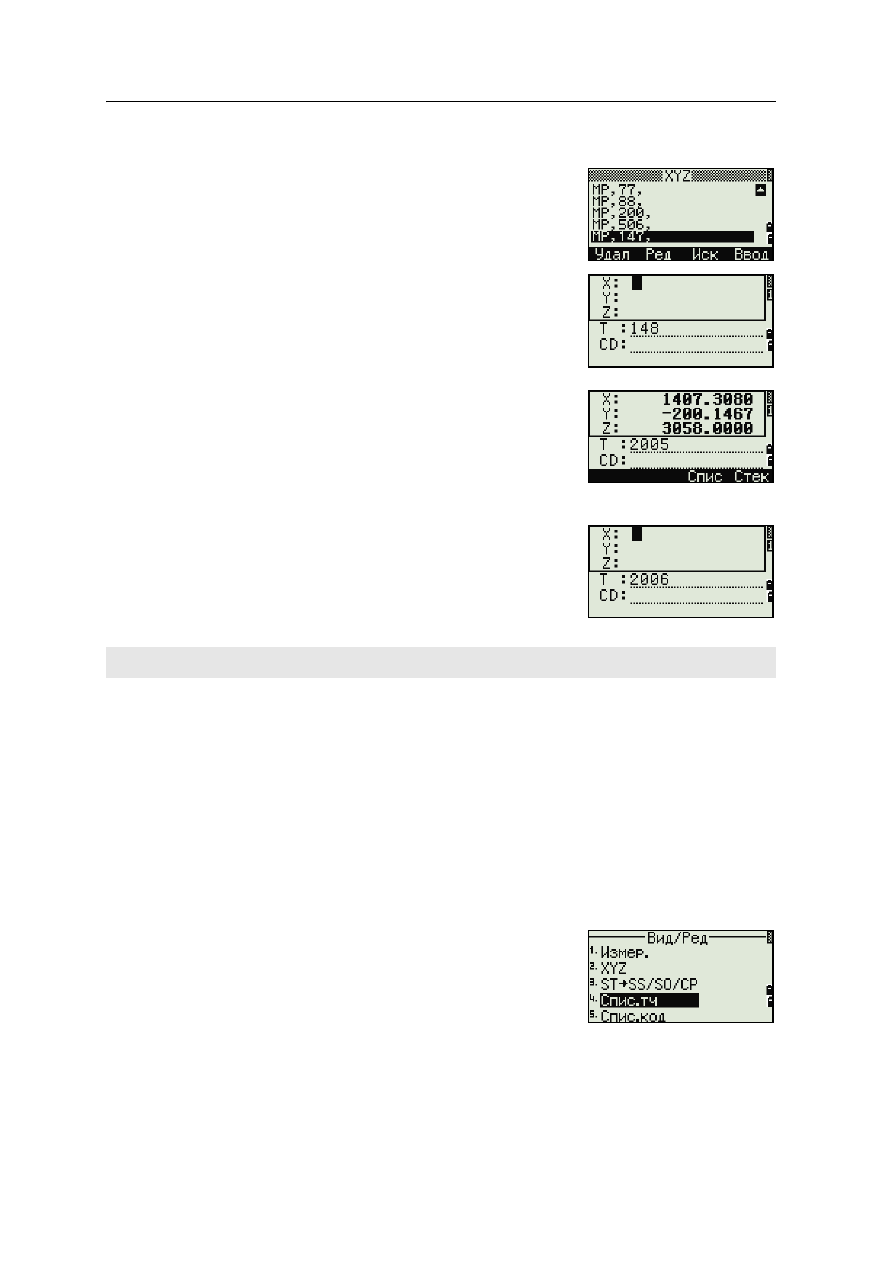

Ввод координат

Нажмите программную клавишу

Ввод

в экране

XYZ для отображения экрана ввода новой точки.

Имя точки T по умолчанию принимается как
последняя введенная точка +1. Это имя вы можете
изменить.

После ввода T и CD нажмите

[ENT]

для ввода

координат.

Введите координаты, используя цифровые
клавиши. Для перехода в следующее поле нажмите

[ENT]

или клавишу курсора

[v]

После того как вы нажмете

[ENT]

в последней строке

CD, эта точка будет записана в память как MP
запись.

После записи точки появится экран для ввода
следующей точки с обновленным именем по
умолчанию.

Список имен точек и список кодов

По умолчанию в приборе имеются два специальных списка: список имен точек
и список кодов. Структура этих файлов аналогична структуре файлов проектов,
т.е. можно удалять, редактировать, добавлять в эти файлы точки.

•

Список имен точек может понадобиться, если вы используете несколько
моделей имен точек. Например, может возникнуть необходимость
использовать точки 1,2,3… вместе с точками A1, A2, A3 ….

•

Список кодов это подготовленный перечень кодов объектов. Вы можете
использовать его для хранения своих собственных кодов.

Нажмите

[4]

или выберите

Спис.тч

в экране

просмотра данных чтобы открыть список точек.

Нажмите

[5]

или выберите

Спис.код

чтобы открыть

список кодов.

В базу данных проекта могут быть записаны только NE, NEZ, или Z данные.

5 Описание меню

134 Электронный тахеометр

Focus 2. Руководство пользователя

Имена точек или коды и слои будут показаны в
алфавитном порядке. Для работы со списком вы
можете использовать четыре программные
клавиши.

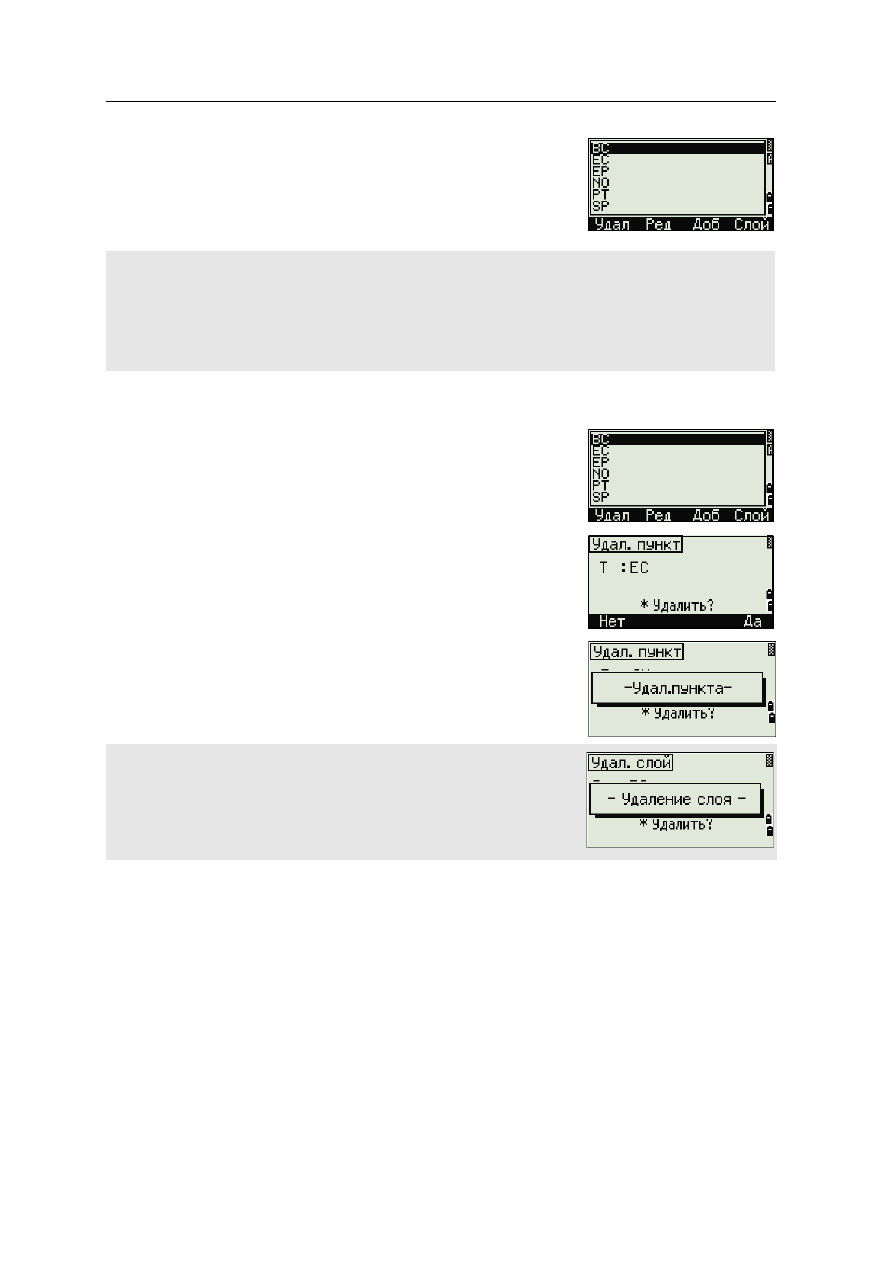

Удаление точек, кодов или слоев

При помощи клавиш курсора

[^]

или

[v]

выделите в

списке точек или кодов строку, которую вы хотите
удалить, и нажмите программную клавишу

Удал

Появится экран подтверждения. Нажмите

[ENT]

или

программную кнопку

Да

для удаления записи.

Нажмите клавишу

[ESC]

или программную кнопку

Нет

для отмены.

В каждом списке могут быть сохранены до 254 кодов, имен точек или слоев.
Каждый компонент списка может содержать до 16 символов.
Вы можете использовать поиск по первому символу для поиска точек, кодов или слоев в списке. На
экране списка введите первый символ имени, которое вы хотите найти, чтобы перескочить к этой части
списка. Подробная информация приведена в разделе

Дополнительные возможности: Поиск кодов по

первому символу, стр. 45

Для удаления всего слоя, выделите имя слоя в списке и нажмите
программную клавишу Удал. Все коды и слои, входящие в этот слой,
будут удалены.

Электронный тахеометр

Focus 2. Руководство пользователя 135

Описание меню 5

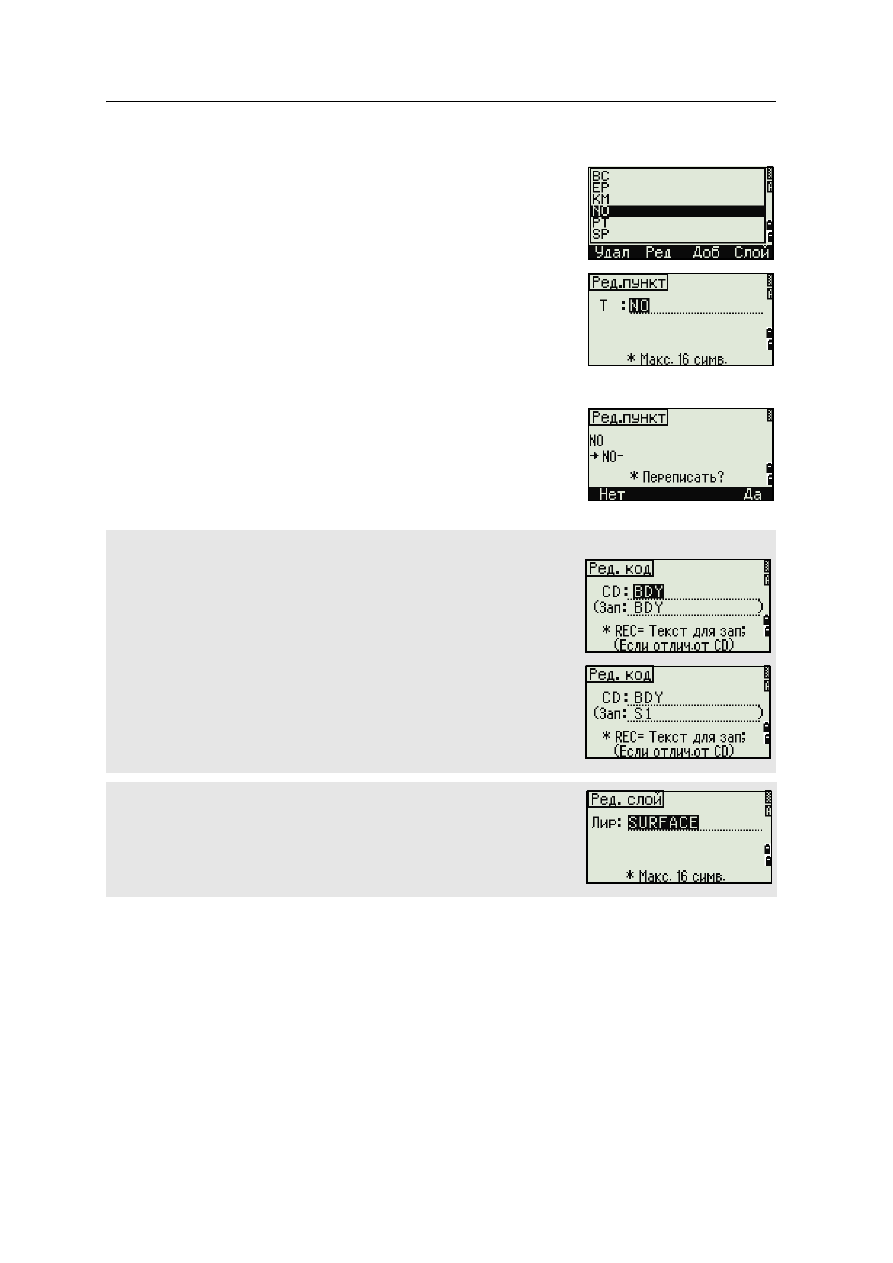

Редактирование объектов в списке кодов и списке точек

При помощи клавиш курсора

[^]

или

[v]

выделите

запись, которую вы хотите отредактировать. Затем
нажмите программную кнопку

Ред

Появится экран редактирования. Для точек
появляется экран "Редактировать пункт". Он
содержит одно поле Т. Для кодов появляется экран
"Редактировать код". Он содержит поле CD и поле
Зап.

Отредактируйте показанный текст и нажмите

[ENT]

Появится экран подтверждения. Нажмите

[ENT]

или

программную кнопку

Да

чтобы принять изменения

и вернуться к списку.

Редактирование списка кодов
•

Экран редактирования кодов состоит из двух полей. Текст,
написанный в строке CD, будет отображаться на экране. Второе поле
Зап - дополнительная строка. Она содержит текст, который
сохраняется в проекте. Если оставить строку Зап пустой, то система
автоматически запишет в проект запись из строки CD.

•

Вы можете использовать поле Зап для применения близких слов или
кодов на экране, но в проекте сохранять числовой код. Например,
Если в поле CD стоит значение "ВСК", а в поле Зап значение 1155, на
экране будет отображаться текст "ВСК", но будет сохранен код 1155.

IЕсли вы нажмете программную кнопку Ред а имени слоя, то появится
только одно поле - Лир. Чтобы сохранить внесенные изменения, нажмите
в этом поле [ENT].

Тахеометр Spectra Precision FOCUS 2. Руководство пользователя - часть 9
