Тахеометр Spectra Precision FOCUS 2. Руководство пользователя

4 Применение

72 Электронный тахеометр

Focus 2. Руководство пользователя

Использование клавиши

[DSP]

для переключения между экранами

Нажмите

[DSP]

для переключения между экранами выноса в натуру. Доступны

следующие экраны:

Экран S-08 доступен только в том случае, если установлены вторые единицы
измерения расстояния. Дополнительная информация приведена в разделе

Прочие параметры, стр. 118

При каждом нажатии на

[DSP]

, появляется следующий экран. Если вы нажали

[DSP]

в последнем экране (S-O7 или S-O8 если установлены вторые единицы

измерения расстояния), появится экран S-01.

Чтобы изменить экраны S-02, S-03 и S-04, удержите клавишу

[DSP]

одну секунду.

Дополнительная информация приведена в разделе

Настройка значений,

отображаемых в главном экране измерений, стр. 32

Для записи точки разбивки

[ENT]

. Номер точки по

умолчанию принимается равным номеру
последней записанной точки +1.

Нажмите

[ENT]

для записи координат точки.

После записи точки прибор вернется в экран
измерений. Вы можете продолжить наблюдения
или нажать клавишу

[ESC]

для ввода нового

расстояния и угла.

S-O1

S-O2

S-O3

S-O4

dHA

←

OUT

↑

CUT

↑

VA
SD

HA
VD
HD

S-O5

S-O6

S-O7

S-O8

X
Y

dX
dY

rSD

rVD
rHD

HD
VD

Электронный тахеометр

Focus 2. Руководство пользователя 73

Применение 4

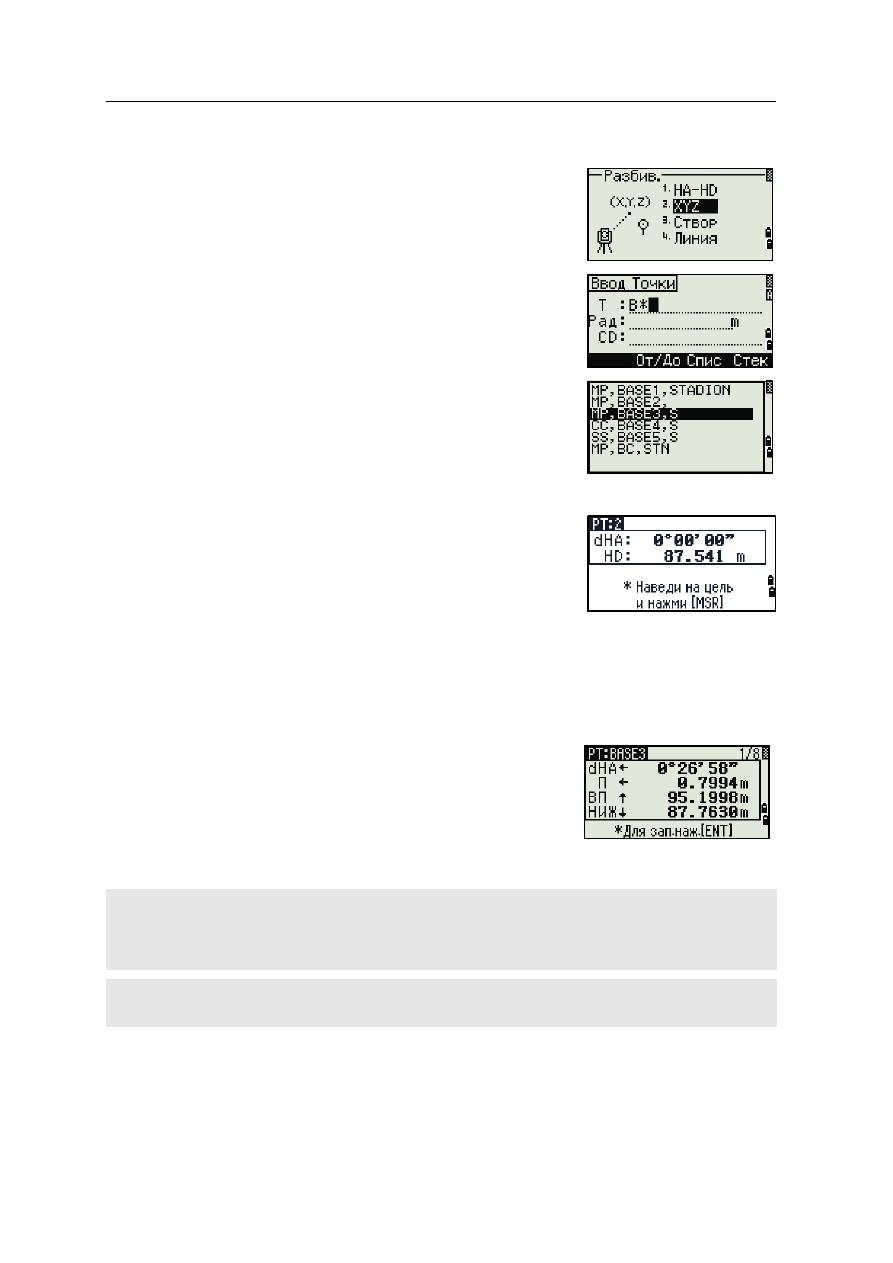

Вынос в натуру точки по координатам

Для выноса в натуру точки по координатам
нажмите

[2]

или выберите

XYZ

в меню

Разбивка.

Введите имя точки, которую вы хотите
вынести в натуру и нажмите

[ENT]

Вы можете также задать точку, введя код
точки или радиус от инструмента.

Если будет найдено несколько точек, они
отображаются в списке. Используйте

[^]

или

[v]

для перемещения по элементам списка.
Используйте

[<]

или

[>]

для перемещения

между страницами списка.

Выберите точку в списке и нажмите

[ENT]

После выбора точки появится угол доворота
и расстояние до точки.

Поверните инструмент до тех пор, пока dHA
не будет равен числу, близкому к 0°00'00".
Нажмите

[MSR1]

или

[MSR2]

Попросите реечника как можно более точно выйти на нужную точку.
Когда отражатель будет в требуемом месте, ошибка, отображаемая на
экране станет 0.000 м (или 0.000 фт).

dHA

Разница по ГК

Расстояние до точки разбивки

dHA

Разница в горизонтальном угле

П/Л

Вправо/Влево (Поперечная ошибка)

ВП/НАЗ

Вперед/Назад (Продольная ошибка)

НИЖ/ВЫШ

Ниже/Выше

Для переключения между экранами нажмите [DSP]. Эта функция работает так же, как для разбивки по углу
и расстоянию, за исключением того, что счетчик экранов (например, S-01/8) не отображается.
Дополнительная информация приведена в разделе

Использование клавиши [DSP] для переключения

между экранами, стр. 72

Если выполнено измерение, величина НИЖ/ВЫШ и Z координата обновляются при изменении
вертикального угла VA.

4 Применение

74 Электронный тахеометр

Focus 2. Руководство пользователя

Для записи точки нажмите

[ENT]

. По

умолчанию будет установлено имя точки T +
1000.

После записи точки вы вернетесь в экран
измерений. При нажатии клавиши

[ESC]

вы сможете

выбрать новую точку в экране ввода ТЧ/CD/R. Если
для введенной точки выноса использовалось одно
имя точки, ТЧ по умолчанию будет следующая
ТЧ+1.

Если вы выбирали точку из списка, то вы вернетесь
обратно в список выбора точек, в котором не будет
уже выбранных точек. Нажмите клавишу

[ESC]

для

возврата в экран ввода точки.

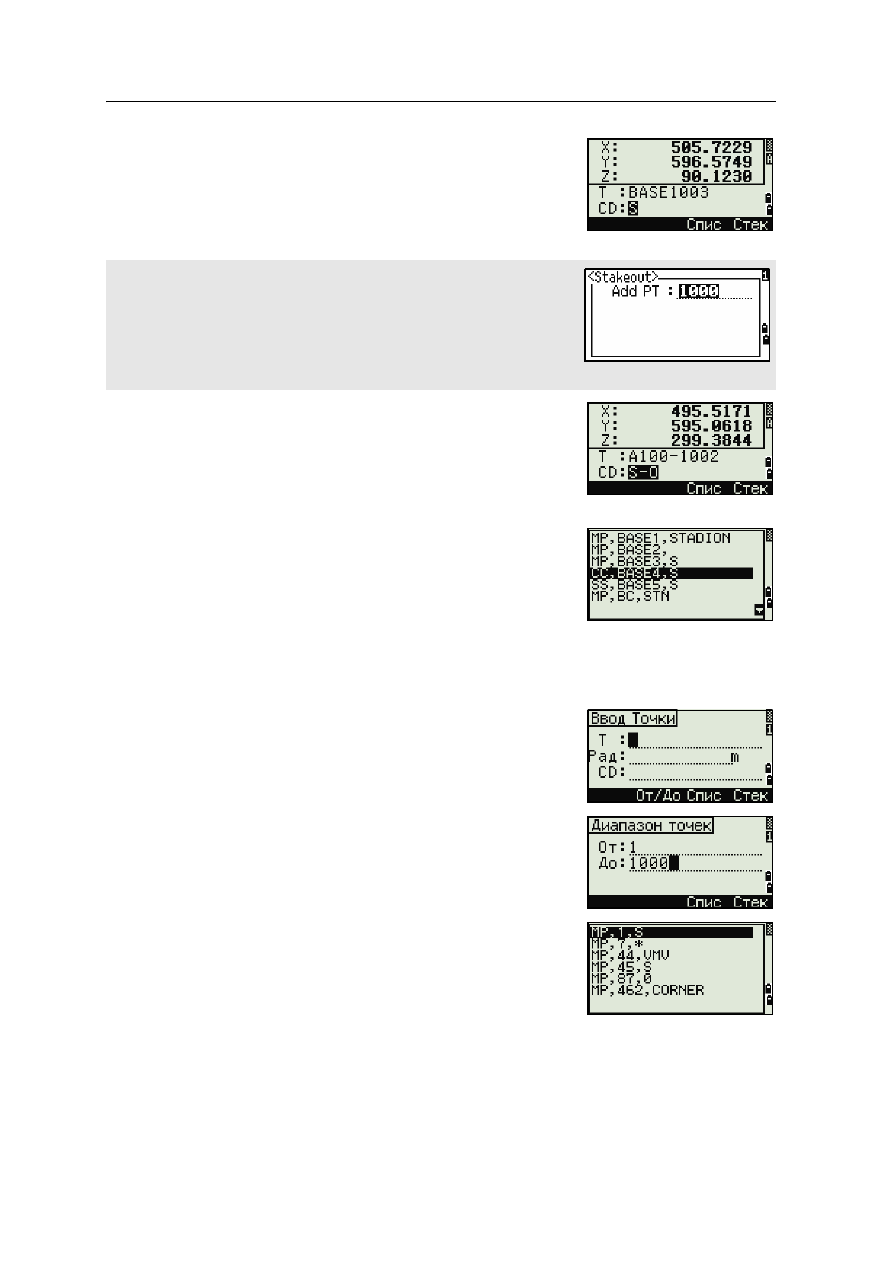

Дополнительные возможности: задание списка точек по диапазону их
имен

Нажмите программную клавишу

От/До

когда

курсор находится в поле ТЧ для ввода точек
по диапазону.

Введите первую точку (в поле От) и
последнюю точку (в поле До). Диапазон
может быть меньше чем 1001 точка.

Если точки были найдены, то появляется
список точек 'От' и 'До'.

Выберите точку, используя клавиши курсора

[^]

или

[v]

и нажмите

[ENT]

для перехода в экран

разбивки.

Используйте поле Доб.ТЧ в МЕНЮ > Установки > Разбивка для
определения целого числа, которое будет добавляться к номеру
выносимой точки чтобы создать новый номер для записи выносимой
точки. Значение по умолчанию равно 1000. Например, при разбивке
точки ТЧ3 с таким значением, запись точки разбивки будет с номером
1003. Дополнительная информация приведена в разделе

Разбивка,

стр. 116

Электронный тахеометр

Focus 2. Руководство пользователя 75

Применение 4

Если у Вас имеется контрольный проект и
дополнительные точки найдены в нем, то в
конце списка появляется программная
клавиша

Конт

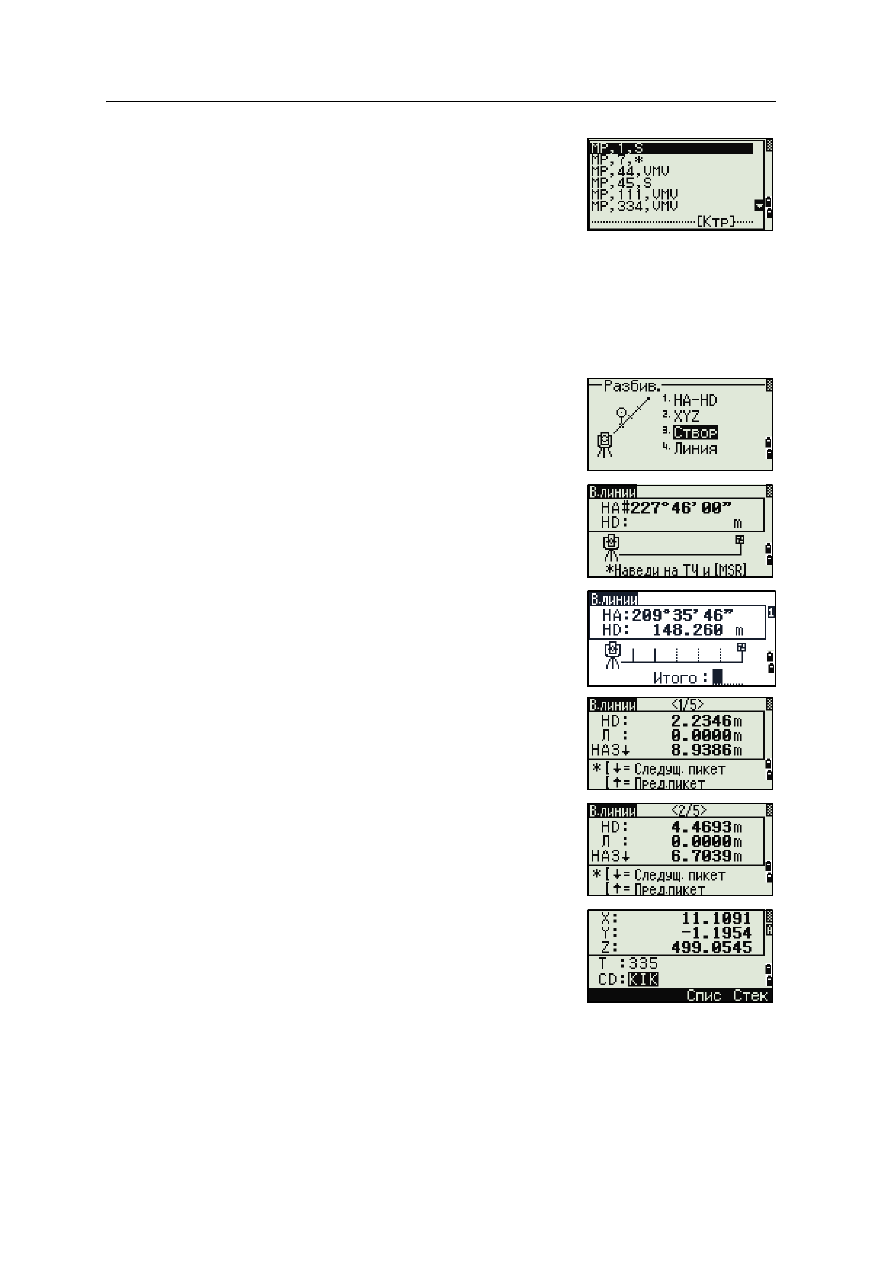

Вынос в натуру створа

Эта функция делит линию между инструментом и первой измеренной точкой на
введенное число, что позволяет вам сделать вынос в натуру точек по створу
через заданный интервал.

Нажмите

[3]

или выберите

Створ

в меню

разбивки.

Установите базовую линию. Для этого
установите отражатель на линию (конечная
точка) и нажмите

[MSR1]

или

[MSR2]

Введите количество точек разбивки в поле
Итого.

Появляется экран для выноса первой точки
(от инструмента).

Наведитесь на призму и нажмите клавишу

[MSR1]

или

[MSR2]

Для перехода к следующей точке
воспользуйтесь клавишами курсора

[^]

или

[v]

Для записи точки в качестве точки разбивки
(SO) нажмите

[ENT]

4 Применение

76 Электронный тахеометр

Focus 2. Руководство пользователя

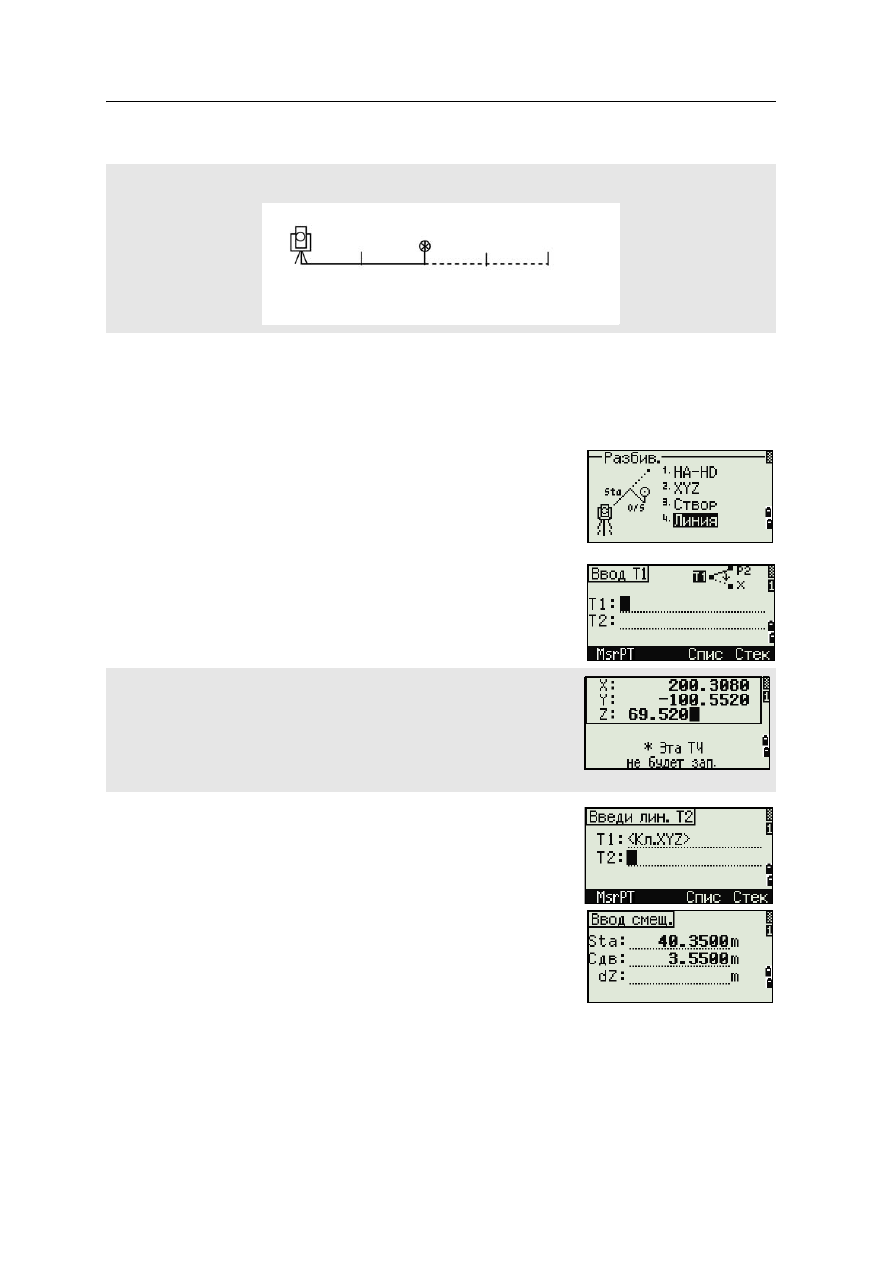

Вынос в натуру линии

Эта функция позволяет сделать вынос в натуру линии по расстоянию от первой
точки Sta, смещению O/S и превышению dZ от заданной линии.

Нажмите

[4]

или выберите

Линия

в меню разбивки.

Введите первую точку линии (Т1).

Введите вторую точку (Т2) линии.

Введите смещение от линии.

Например, если измеренная вами точка находится на расстоянии 100 м от инструмента и в поле Итого
установлено 2, будут вычислены для выноса в натуру следующие четыре точки:

Если вы нажмете [ENT] без ввода имени точки, вы сможете ввести
временные координаты, которые не сохраняются в проекте.
Иначе можно нажать программную клавишу MSR.

<1/2>

<2/2>

<3/2>

<4/2>

50 ì

100 ì

150 ì

200 ì

Электронный тахеометр

Focus 2. Руководство пользователя 77

Применение 4

Нажмите

[ENT]

в пустом поле для ввода значения 0.0000.

Поворачивайте инструмент до тех пор пока
dHA не станет близким к 0°00'00".

Наведитесь на цель и нажмите

[MSR1]

или

[MSR2]

Когда будет произведено измерение
расстояния, на экране будет отображена
разница между проектной точкой и текущим
положением отражателя.

Для записи точки в качестве точки разбивки
(SO) нажмите

[ENT]

Использование клавиши

[DSP]

для переключения между экранами

Нажмите клавишу

[DSP]

для переключения между экранами. Эта функция

работает так же, как для выноса в натуру по углу-расстоянию. Дополнительная
информация приведена в разделе

Использование клавиши [DSP] для

переключения между экранами, стр. 72

Sta

Расстояние от P1 вдоль линии

Сдв

Расстояние перпендикулярно линии

(+)

Правая сторона линии Т1-Т2 line

(-)

Левая сторона линии Т1-Т2

Разность высот от линии

4 Применение

78 Электронный тахеометр

Focus 2. Руководство пользователя

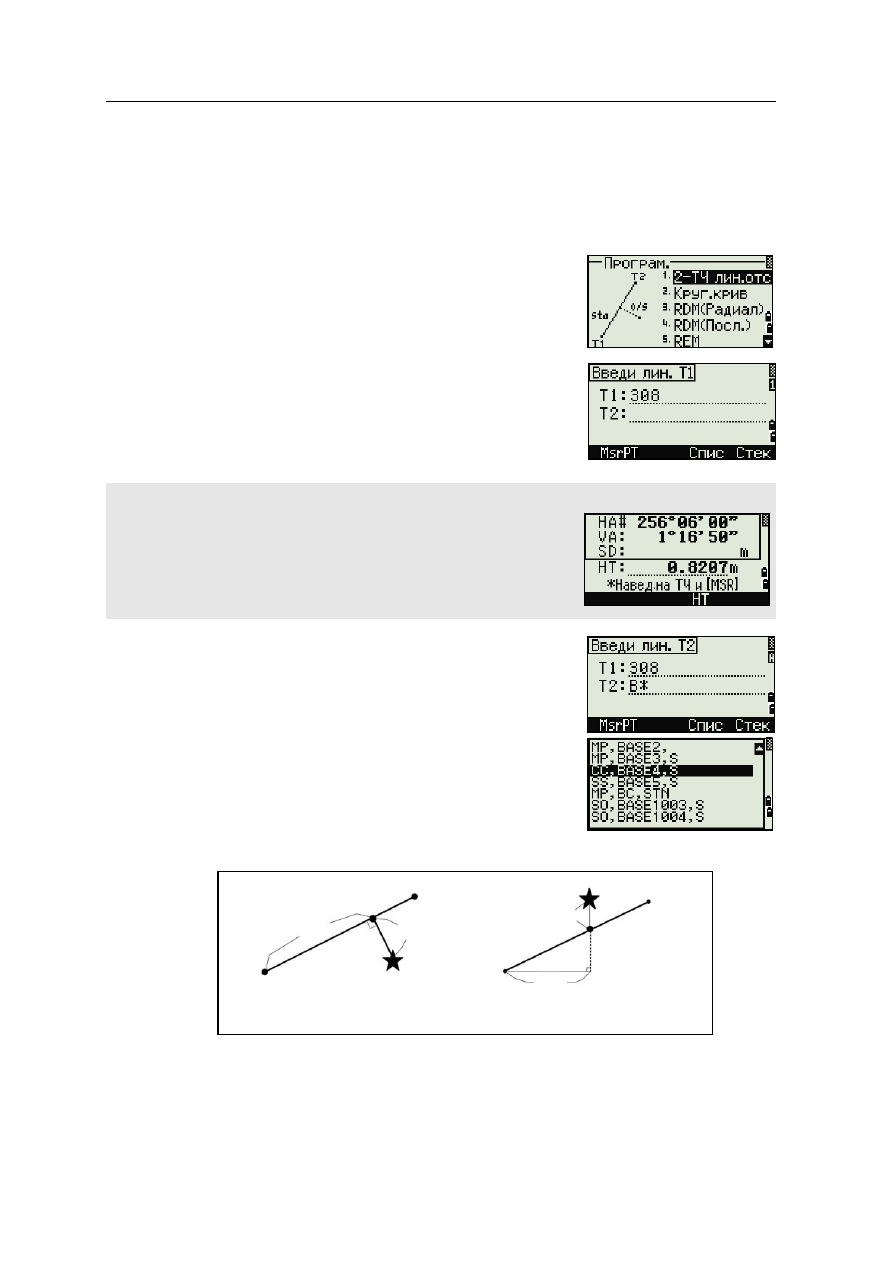

Кнопка Программы

Для доступа к меню Программы, нажмите клавишу

[PRG]

Измерение расстояния и величин смещения вдоль заданной линии

Нажмите

[1]

или выберите

2-ТЧ лин.отс

в меню

Программы.

Введите первую точку опорной линии. Эта
точка может быть также измерена. Нажмите
программную клавишу

MSR

Введите вторую точку опорной линии.

Введите значок "звездочка" (*) в строке
имени точки, для выполнения поиска по
групповому символу. На экране появиться
список точек. Выберите клавишами курсора
точку и нажмите

[ENT]

Экран прямых измерений
Нажмите программную клавишу MSR для входа в экран прямых

измерений.
Наведитесь на отражатель и нажмите [MSR1] или [MSR2]. Появится экран

Запись ТЧ.
Если вы нажмете [ESC] в экране Запись ТЧ, то точка бкдет
использоваться, но не будет сохранена в проекте.

Вид в плане

Вид сбоку

PT1

PT2

Sta

Сдв

Призма

PT2

Sta

PT1

Электронный тахеометр

Focus 2. Руководство пользователя 79

Применение 4

Наведитесь на отражатель или марку и
нажмите

[MSR1]

или

[MSR2]

Использование клавиши

[DSP]

для переключения между экранами

Нажмите клавишу

[DSP]

для переключения между экранами разбивки. Доступны

следующие экраны:

Экран REF5 доступен только в том случае, если установлены вторые единицы
измерения расстояния. Дополнительная информация приведена в разделе

Прочие параметры, стр. 118

Каждый раз, когда вы нажимаете клавишу

[DSP]

, появляется следующий экран.

Если нажать

[DSP]

в последнем экране (REF4 или REF5 если установлены вторые

единицы измерения расстояния), появится экран REF1.

Для сохранения точки и информации о смещении
относительно заданной линии нажмите

[ENT]

Введите имя точки и код.

Высота отражателя - HT также может быть
изменена в этом экране.

Примеры записей
CO, 2pt-Ref Pt:16 & Pt:13 Az:311.2932
CO, Sta= -12.6876 Offset= 1.3721 dZ= 0.0971
SS,17,1.0000,6.9202,18.4700,80.3120,15:48:48,2REF-LINE

Sta

Горизонтальное проложение от Т1 до
измеренной точки вдоль линии Т1-Т2

Сдв

Смещение по горизонтали от линии Т1-Т2 до
измеренной точки

Вертикальное смещение от линии Т1-Т2 до
измеренной точки

REF1

REF2

REF3

REF4

Sta

Сдв

X
Y

VA
SD

HA
VD
HD

REF5

HD
VD

4 Применение

80 Электронный тахеометр

Focus 2. Руководство пользователя

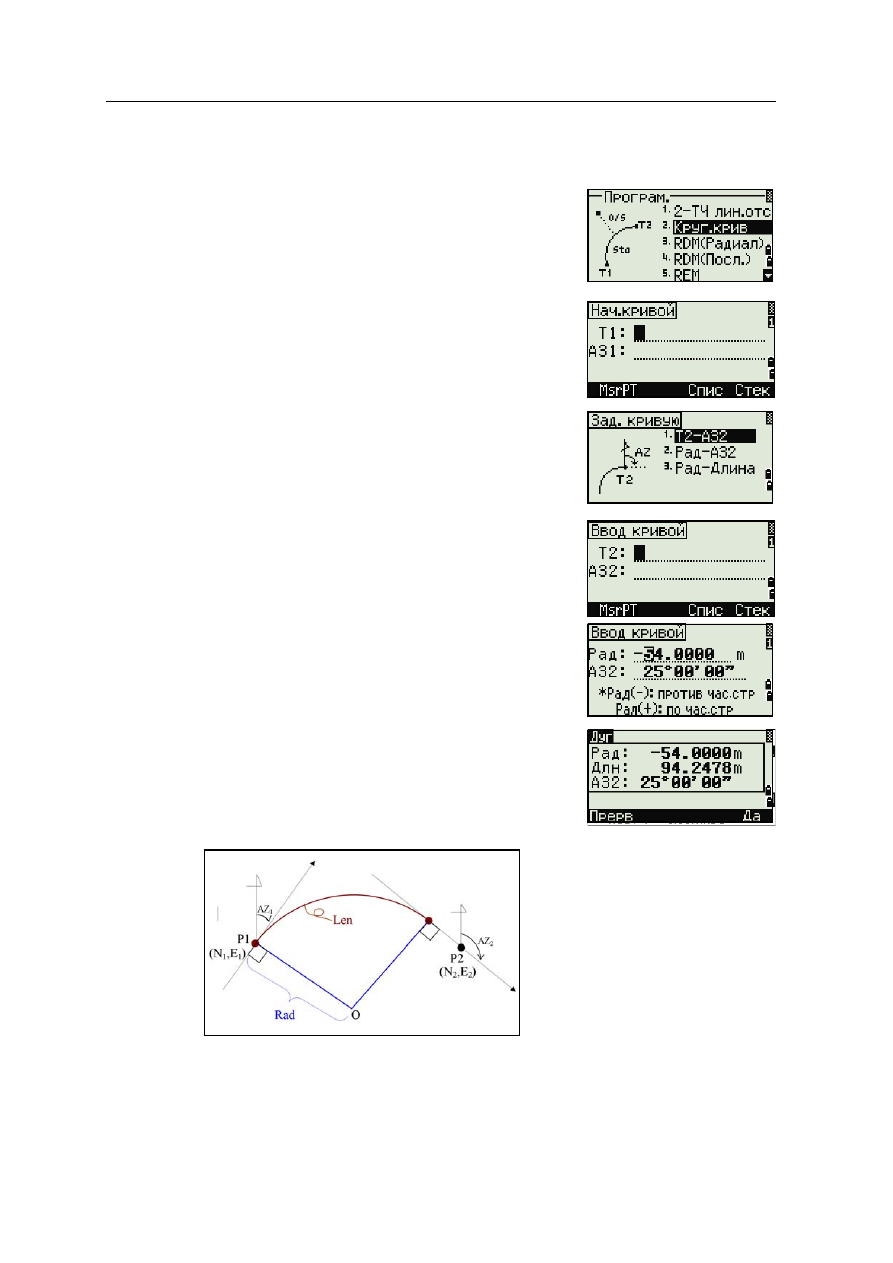

Определение расстояние и смещение относительно круговой
кривой

Нажмите

[2]

или выберите

Круг.крив

в меню

Программы.

Введите точку начала круговой кривой (Т1) и
азимут линии тангенса (AЗ1).

Точка Т1 может быть введена путем
непосредственных измерений, для этого
нажмите программную клавишу

MSR

Выберите метод задания кривой.

Точка P2 может быть любой точкой на линии
тангенса.

Когда вводится радиус (Rad), положительное
значение задается по часовой стрелке и
отрицательное значение - против часовой
стрелки.

После ввода всех данных будет вычислена кривая.

Электронный тахеометр

Focus 2. Руководство пользователя 81

Применение 4

Если введенная длина кривой "Len" больше, чем
возможно для этой кривой (зависит от радиуса),
она будет соответственно укорочена.

Использование клавиши

[DSP]

для переключения между экранами

Нажмите клавишу

[DSP]

для переключения между экранами выноса в натуру.

Доступны следующие экраны:

Экран ARC5 доступен только в том случае, если установлены вторые единицы
измерения расстояния. Дополнительная информация приведена в разделе

Прочие параметры, стр. 118

Каждый раз, когда вы нажимаете клавишу

[DSP]

, появляется следующий экран.

Если нажать

[DSP]

в последнем экране (ARC 4 или ARC 5 если установлены

вторые единицы измерения расстояния), появится экран ARC 1.

Нажмите клавишу

[ENT]

для сохранения точки в

любом экране наблюдений. Дуга сохраняется в
записях примечаний.

Примеры записей
CO,Arc P1:583 AZ1=0.0000  P2:102
CO,    AZ2=311.2932  Radius=50.0000 Length=125.6637
CO,    Sta=  -12.6876 Offset=   1.3721 dZ=    0.0971
SS,17,1.0000,6.9202,18.4700,80.3120,15:48:48,2REF-LINE

Для ...

Нажмите ...

переключения между экранами

[DSP]

изменения HT

[HOT]

записи точек

[ENT]

ARC1

ARC2

ARC3

ARC4

Sta

Сдв

X
Y

VA
SD

HA
VD
HD

ARC5

HD
VD

4 Применение

82 Электронный тахеометр

Focus 2. Руководство пользователя

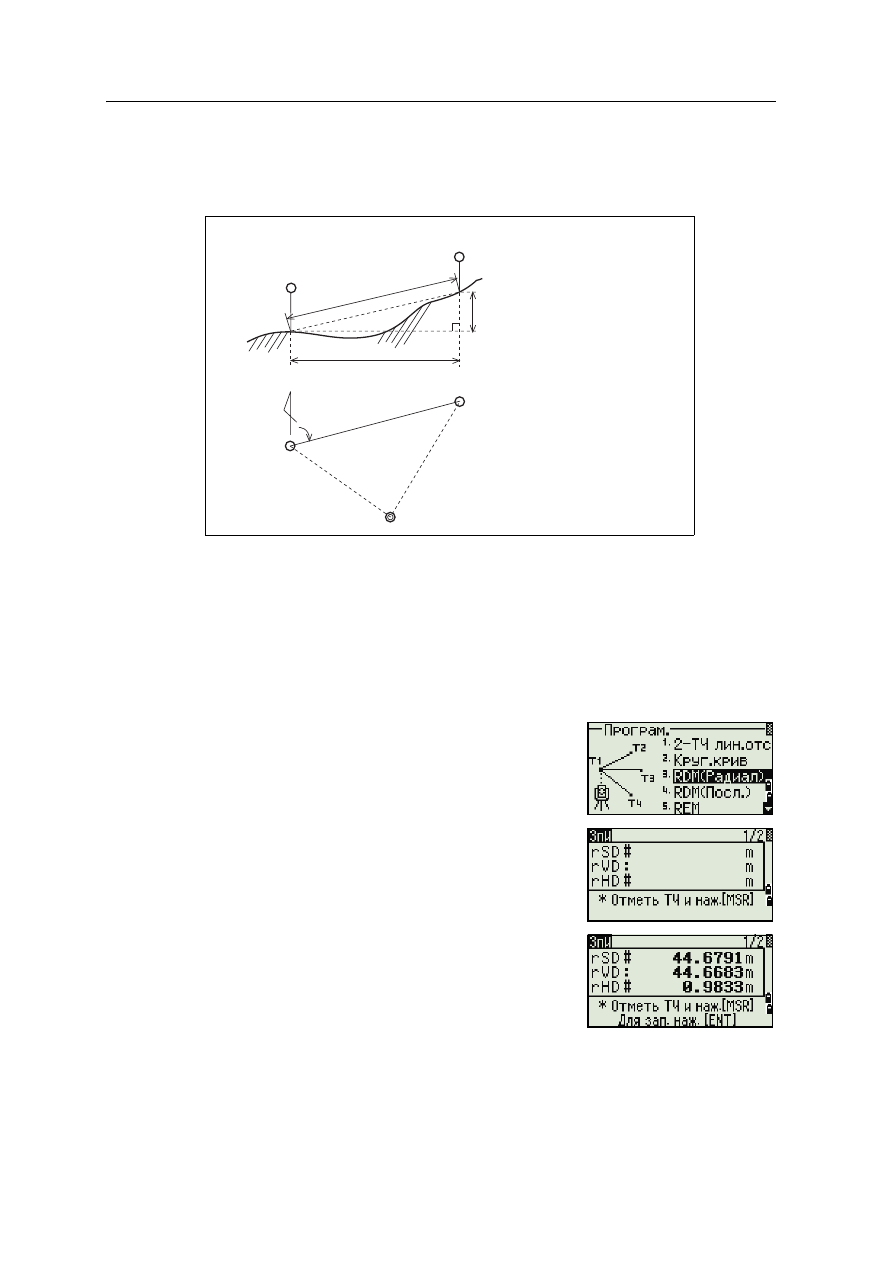

Удаленное измерение расстояний

При помощи этой функции измеряется горизонтальное проложение,
превышение и наклонное расстояние между двумя точками.

Измерение между текущей и первой точкой

Для входа в функцию RDM (Радиал) нажмите

[3]

или выберите

RDM(Радиал)

в меню

Программы.

Наведитесь на первую точку и нажмите

[MSR1]

или

[MSR2]

На экране будет показано расстояние между
точкой станции и первой точкой.

rSD

Наклонное расстояние между двумя точками

rHD

Горизонтальное проложение между двумя точками

rVD

Вертикальное расстояние между двумя точками

rV%

Процент уклона (rVD/rHD) Ч 100%

rGD

Заложение (rHD/rVD) :1

rAZ

Азимут с первой на вторую точку

1-я точка

наведения

rSD

2-я точка наведения

rVD

rHD

0 направление горизонтального угла

rHA

2-я точка наведения

Точка станции

1-я точка

наведения

Электронный тахеометр

Focus 2. Руководство пользователя 83

Применение 4

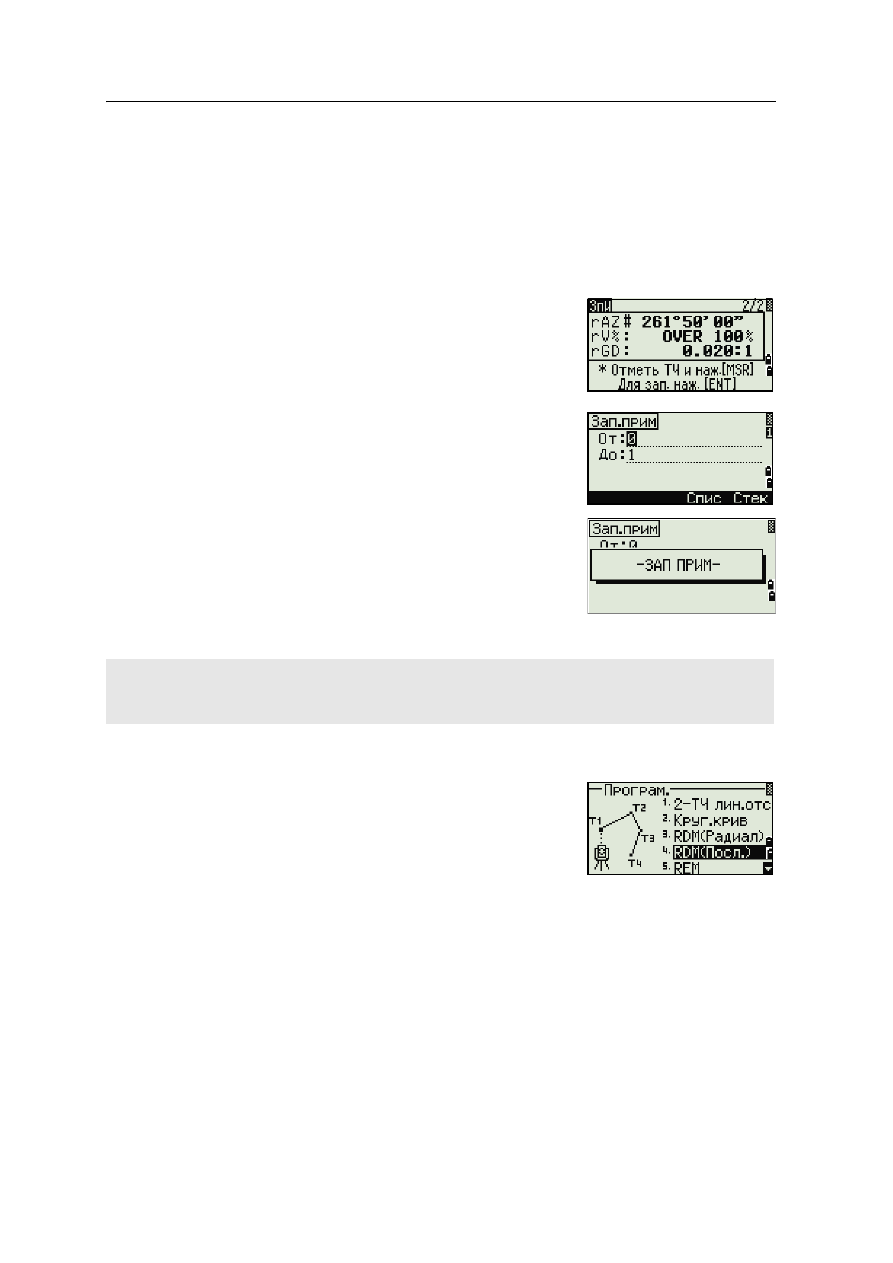

Наведитесь на вторую точку и нажмите

[MSR1]

или

[MSR2]

. На экране будет

показано расстояние между первой и второй точками.

Для переключения между экранами нажмите

[DSP]

Вы можете записать эти данные, но только
как строку комментариев (примечаний), если
нажмете клавишу

[ENT]

в экране 1/2 или 2/2.

Номера точек по умолчанию будут показаны
на экране. Эти номера могут быть изменены
по вашему усмотрению. Нажмите

[ENT]

строке До для записи комментария.

Измерение расстояния между предыдущей и текущей точкой

Для входа в функцию RDM (Посл.)нажмите

[4]

или выберите

RDM(Посл.)

в меню

Программы.

Следуйте инструкциям приведенным для
функции RDM (Радиал). Подробнее об этом
см.

Измерение между текущей и первой

точкой, стр. 82

rSD

Наклонное расстояние между двумя
точками

rVD

Вертикальное расстояние между двумя
точками

rHD

Горизонтальное проложение между
двумя точками

rAZ

Azimuth from first point to second point

rV%

Percentage of grade (rVD/rHD) Ч 100%

rGD

Vertical grade (rHD/rVD) :1

Данные, записываемые при помощи функции RDM сохраняются в RM записях. Подробнее об этом см.

Записи RM, стр.

121

. Когда вы загружаете данные в формате

Spectra Precision RAW они выводятся в

виде записей примечаний (СО).

4 Применение

84 Электронный тахеометр

Focus 2. Руководство пользователя

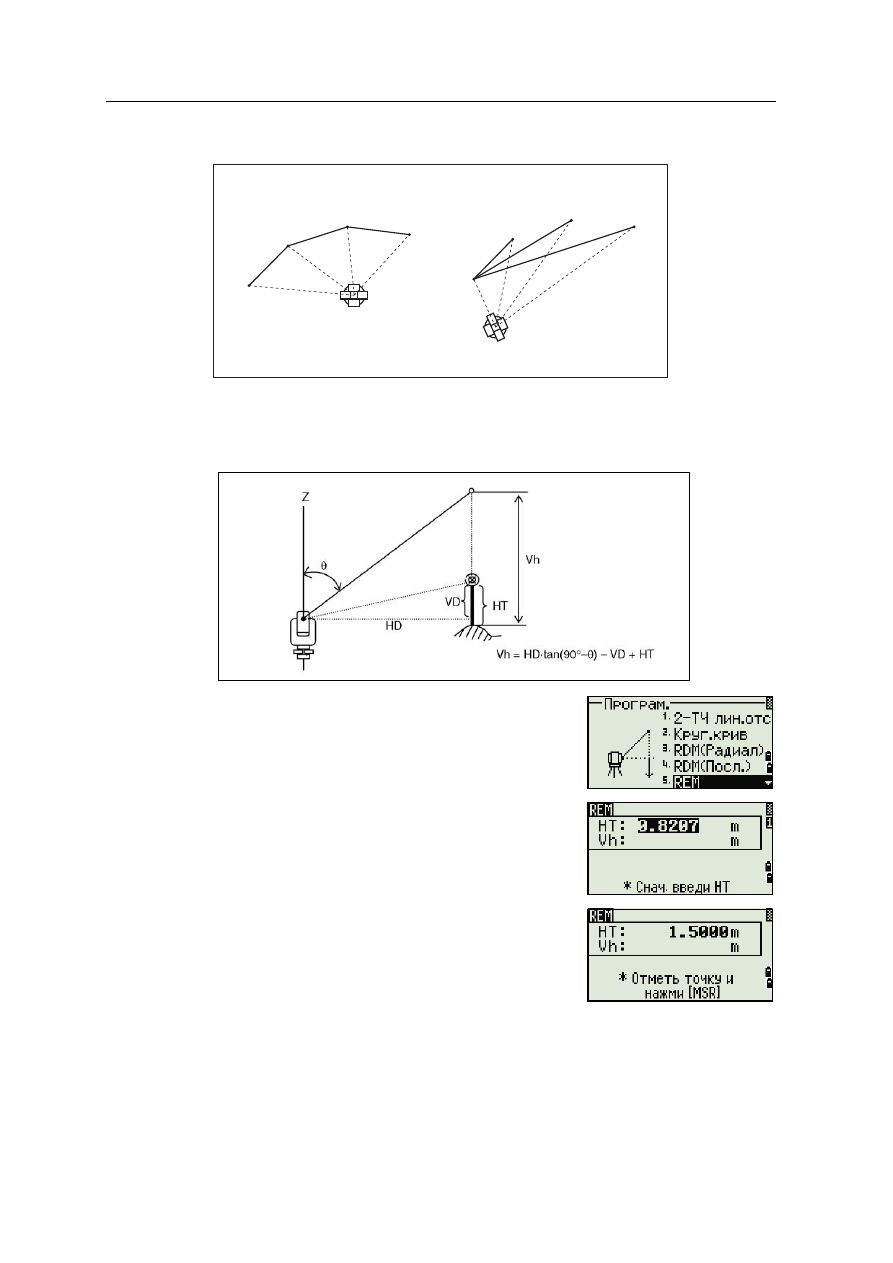

Измерение высот недоступных объектов

Для входа в функцию Удаленного измерения
высоты нажмите

[5]

или выберите

REM

в меню

Программы.

Введите высоту отражателя.

Наведитесь на точку наведения и нажмите

[MSR1]

или

[MSR2]

Разница между “1:Посл.” и “2:Радиал”

1:Посл.

(Вычисляются две

предыдущих точки.)

2:Радиал.

Вычисления производятся

относительно первой точки

Призма необходима

только для
наведения на

Точка

Произвольная
точка

станции

наведения

точку наведения

Электронный тахеометр

Focus 2. Руководство пользователя 85

Применение 4

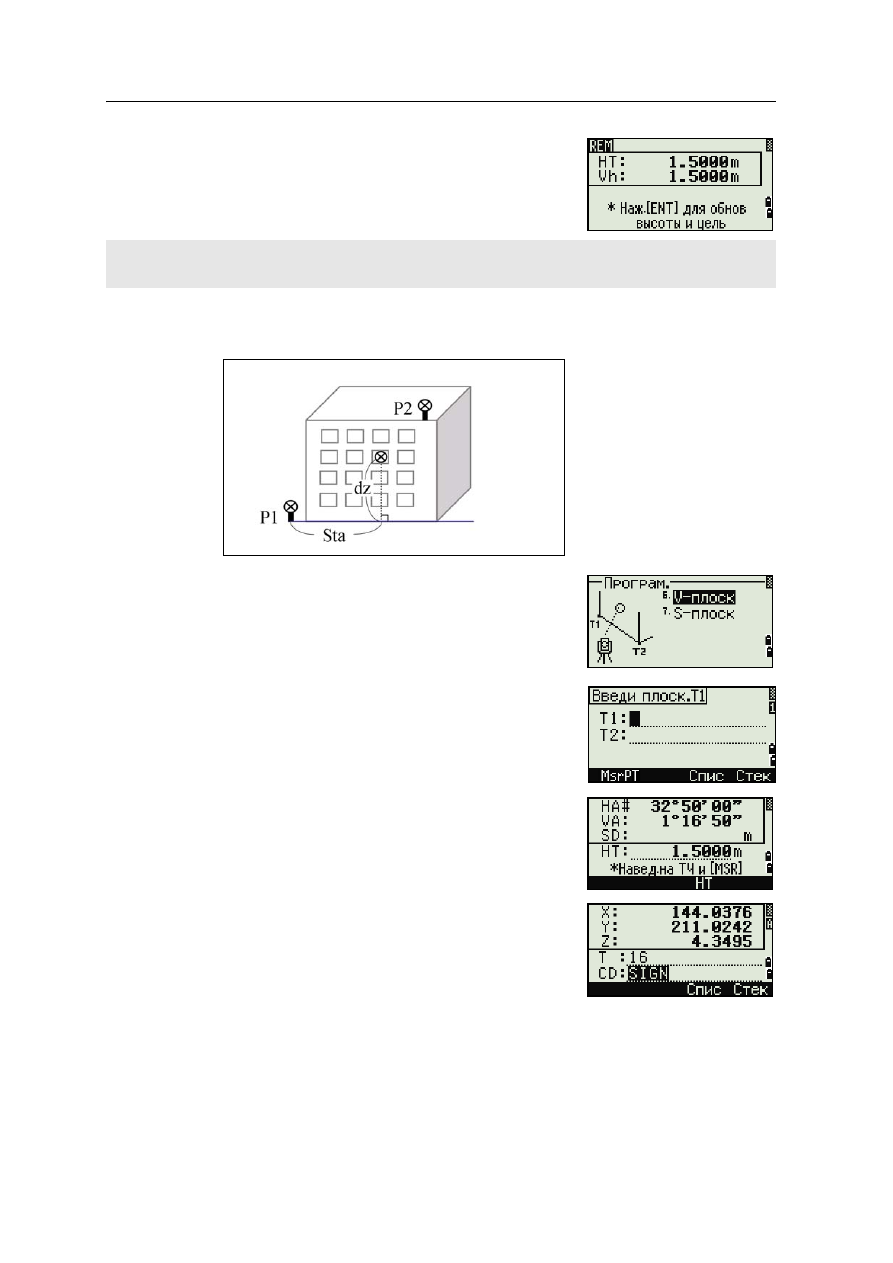

Ослабьте зажимной винт вертикальной оси, и
наведитесь на нужную недоступную точку.

На экране будет показана высота (Vh).

Измерение расстояния и смещения в вертикальной плоскости

Ддля входа в функцию вертикальной
планировки нажмите

[6]

или выберите

V-плоск

в меню Программы.

Введите две точки, определяющие опорную
линию.

Для ввода точек путем непосредственных
измерений нажмите программную клавишу

MSR

После нажатия клавиши

MSR

появится экран

временных измерений.

Нажмите

[MSR1]

или

[MSR2]

. Появится экран

Запись ТЧ.

Введите в соответствующие поля имя точки и
код. Нажмите

[ENT]

Вы можете использовать REM измерения для обновления высоты цели. Произведите измерение на
призму, наведитесь на низ вехи и нажмите [ENT].

Опорная
линия

4 Применение

86 Электронный тахеометр

Focus 2. Руководство пользователя

Введите вторую точку вертикальной
плоскости и нажмите

[ENT]

Как только плоскость будет определена, то
значения Sta/dZ будут автоматически обновляться
при перемещений зрительной трубы. При этом
измерять расстояние не требуется.

Использование клавиши

[DSP]

для переключения между экранами

Нажмите клавишу

[DSP]

для переключения между экранами. Доступны

следующие экраны:

Каждый раз, когда вы нажимаете клавишу

[DSP]

, появляется следующий экран.

Если нажать

[DSP]

в последнем экране (PLN3), появится экран PLN1.

Для записи точки нажмите

[ENT]

в любом экране (от

V-PLN1/3 до V-PLN3/3).

Введите имя и код точки. Нажмите

[ENT]

Примеры записей
CO,Vertical Ref Plane Pt1:516-A1 Pt2:530
CO,Sta=68.021 dz=17.459
SS,30123-A48,1.5480,16.4020,40.4720,89.0730,14:22:47,

Sta

Горизонтальное проложение от точки
Т1 вдоль опорной линии

Вертикальное расстояние от Т1 до
измеряемой точки

PLN1

PLN2

PLN3

Sta
dZ

X
Y
Z

HA
VA

Электронный тахеометр

Focus 2. Руководство пользователя 87

Применение 4

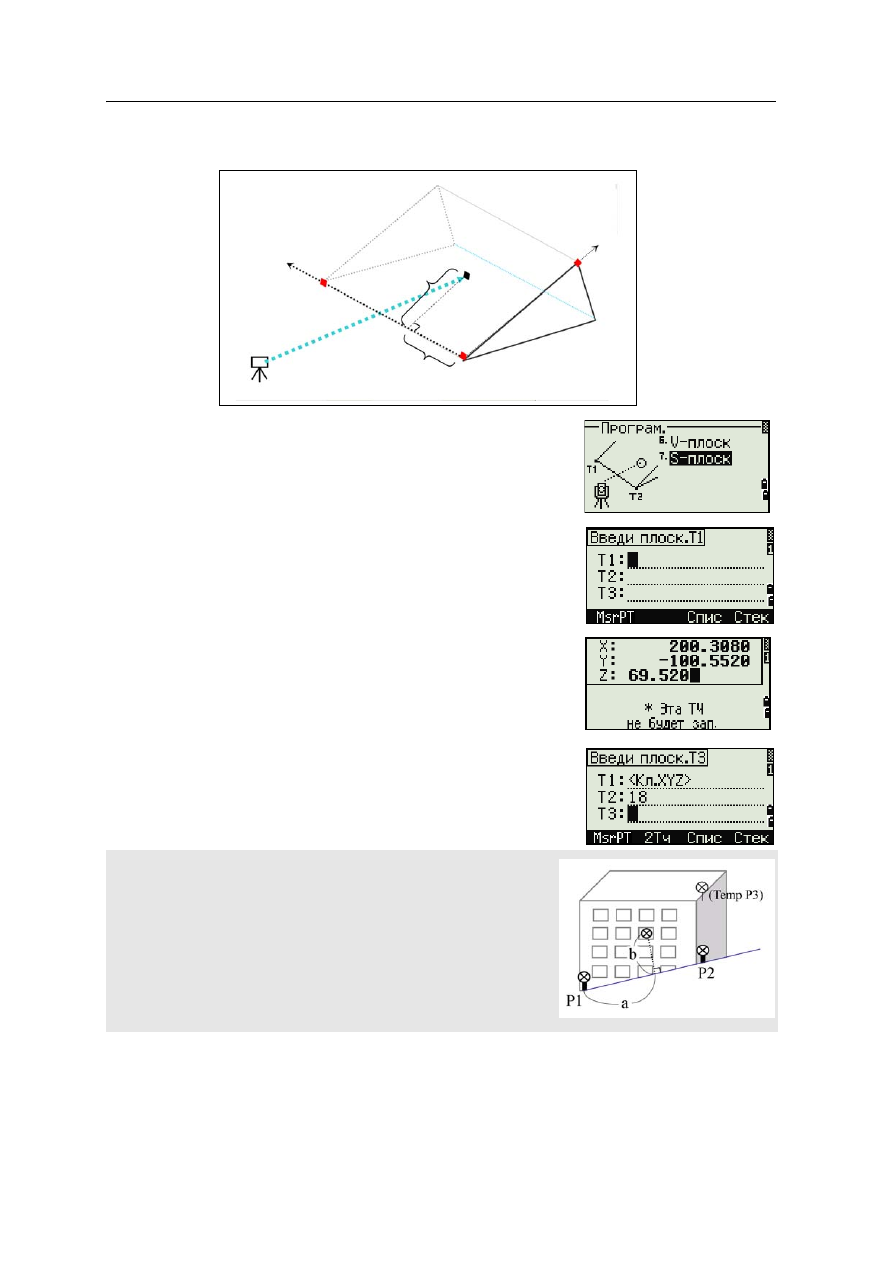

Измерение расстояния и смещения в наклонной плоскости

Для входа в функцию измерения расстояния
и смещения в наклонной плоскости нажмите

[7]

или выберите

S-Плоск

в меню Программы.

Введите три точки, определяющие
плоскость. Можно также непосредственной
измерить эти точки, нажав программную
клавишу

MSR

Если нажать клавишу

[ENT]

в пустом поле,

появится экранн ввода временных координат.
Эти координаты не записываются в память
прибора.

После ввода временных координат в строке
номера точки появится надпись

<Кл.XYZ>

В случае, если плоскость определяется двумя точками (выбором
[2ТЧ]), то работа функции будет аналогична функции V-плоск но
будут отображаться следующие величины: Sta и dZ, а не a и b.
Подробная информация приведена в разделе

Измерение

расстояния и смещения в вертикальной плоскости, стр. 85

Станция

Т2

(X2,Y2,Z2)

Т1

(X1,Y1,Z1)

Т3

(X3,Y3,Z3)

Цель

(X,Y,Z)

Тахеометр Spectra Precision FOCUS 2. Руководство пользователя - часть 6
