БЭМП РУ многофункциональные терминалы РЗА 0,4-220 КВ для традиционных и цифровых подстанций. Руководство - часть 3

33

ИНЖЕНЕРНО-ПРОИЗВОДСТВЕННЫЙ КОМПЛЕКС
МИКРОПРОЦЕССОРНЫХ УСТРОЙСТВ РЗА

МП устройства РЗА 0,4-220 кВ серии БЭМП РУ

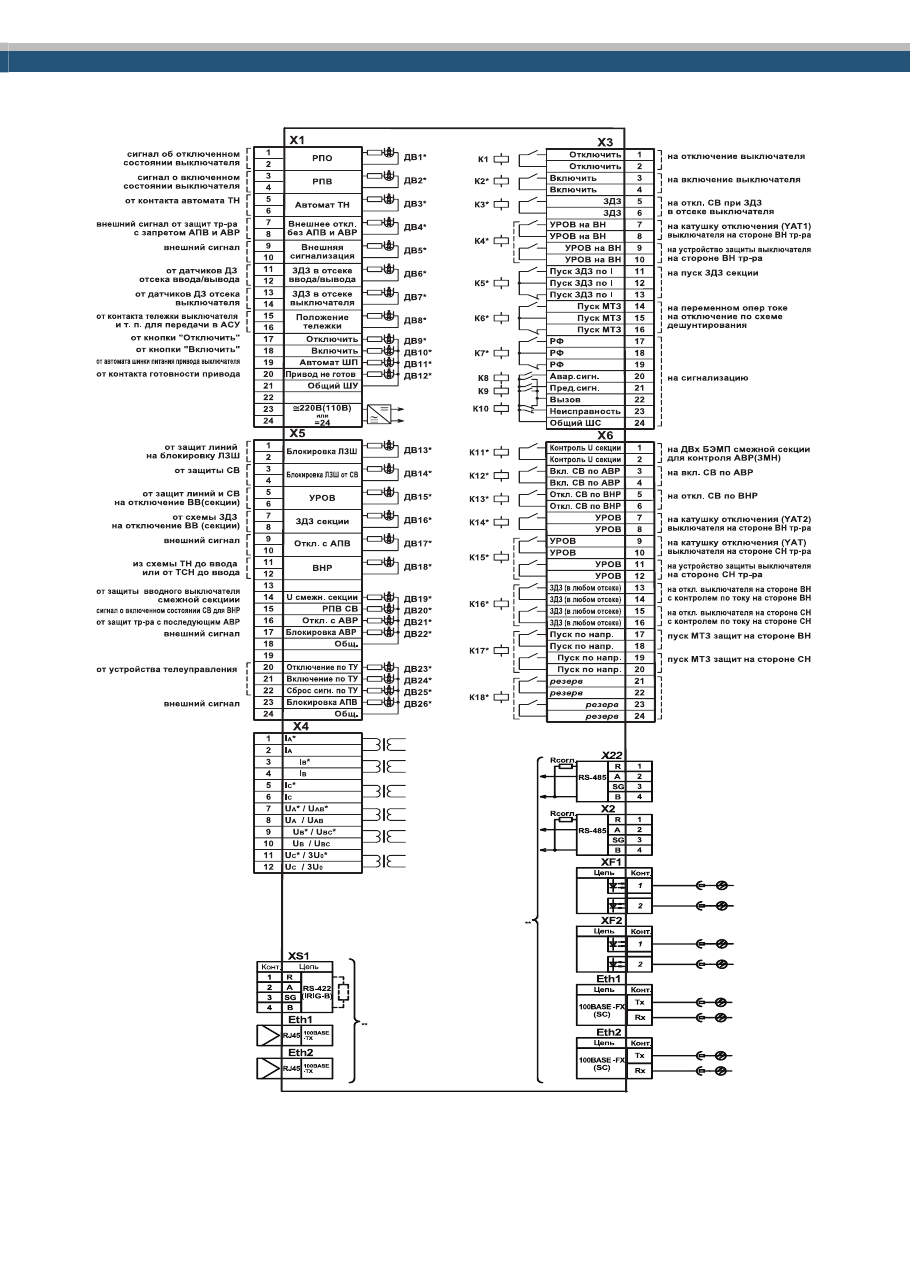

Схема присоединения

*Примечание: Доступные для переназначения в матрице конфигурации входные и выходные сигналы�

34

БЭМП РУ-ТФ

Назначение и область применения



- токовые защиты линии 6-35 кВ по фазным токам�

Аппаратное исполнение

Измерительные входы тока

I

A

, I

B

, I

C



I

ном

 = 5 А или 1 А; 3I

0 ном

Измерительные входы
напряжения

U

ном

Количество дискретных
входов / выходов

6 входов / 7 реле

Габариты устройства (Ш х В х Г)

250 х 240 х 68 мм

Масса устройства

не более 4 кг

Потребляемая мощность:



- в дежурном режиме;



- в режиме срабатывания

3 Вт (5 ВА)

15 Вт (22 ВА)

Температурный диапазон

–40���+55 °C

Основные функции

Наименование

ANSI

Максимальная токовая защита (МТЗ) с внешними блокировкой и пуском по напряжению

50 / 51 / 50V / 51V

3 ступени

Ускорение МТЗ
Защита от замыканий на землю (ЗОЗЗ) с пуском по току, контролем высших гармоник

50N / 50G / 51G / 51N / 67N

2 ступени

Внешнее отключение и сигнализация
Защита от дуговых замыканий (ЗДЗ)
Резервирование при отказах выключателя (УРОВ)

50BF

Защита от несимметричного режима, от обрыва фаз (ЗОФ)

46 / 46R

Двукратное автоматическое повторное включение (АПВ)

79

Автоматическая частотная разгрузка (АЧР) и частотное автоматическое повторное
включение (ЧАПВ)

81L / 81R

1 ступень

Блок команд управления выключателем
Цепь отключения

94

Цепь включения
Реле фиксации
Автоматика и контроль цепей управления
Аварийная сигнализация
Предупредительная сигнализация

Сервисные функции



-

Измерение всех параметров сети, доступных по схе-
ме подключения;



-

Определение расстояния до места повреждения при
КЗ;



-

Учет коммутационного и механического ресурса вы-
ключателя;



-

Интеграция в АСУ ТП;



-

Связь с ПК по USB�

Характерные особенности

Устройство  имеет  универсальное  питание,  в  нормальном

режиме  питание  осуществляется  от  цепей  переменного  или
постоянного оперативного тока, при исчезновении операивного
тока  в  случае  КЗ  питание  осущетсвляется  от  токовых  цепей
при условии превышении тока в двух фазах не менее 3,5 А или
одной фазе 4,5 А�

Терминал может подключаться к ТТ всех фаз, при этом от-

стутствует возможность подключения к 3I

0

�

Отсутствуют входные цепи напряжения�

35

ИНЖЕНЕРНО-ПРОИЗВОДСТВЕННЫЙ КОМПЛЕКС
МИКРОПРОЦЕССОРНЫХ УСТРОЙСТВ РЗА

МП устройства РЗА 0,4-220 кВ серии БЭМП РУ

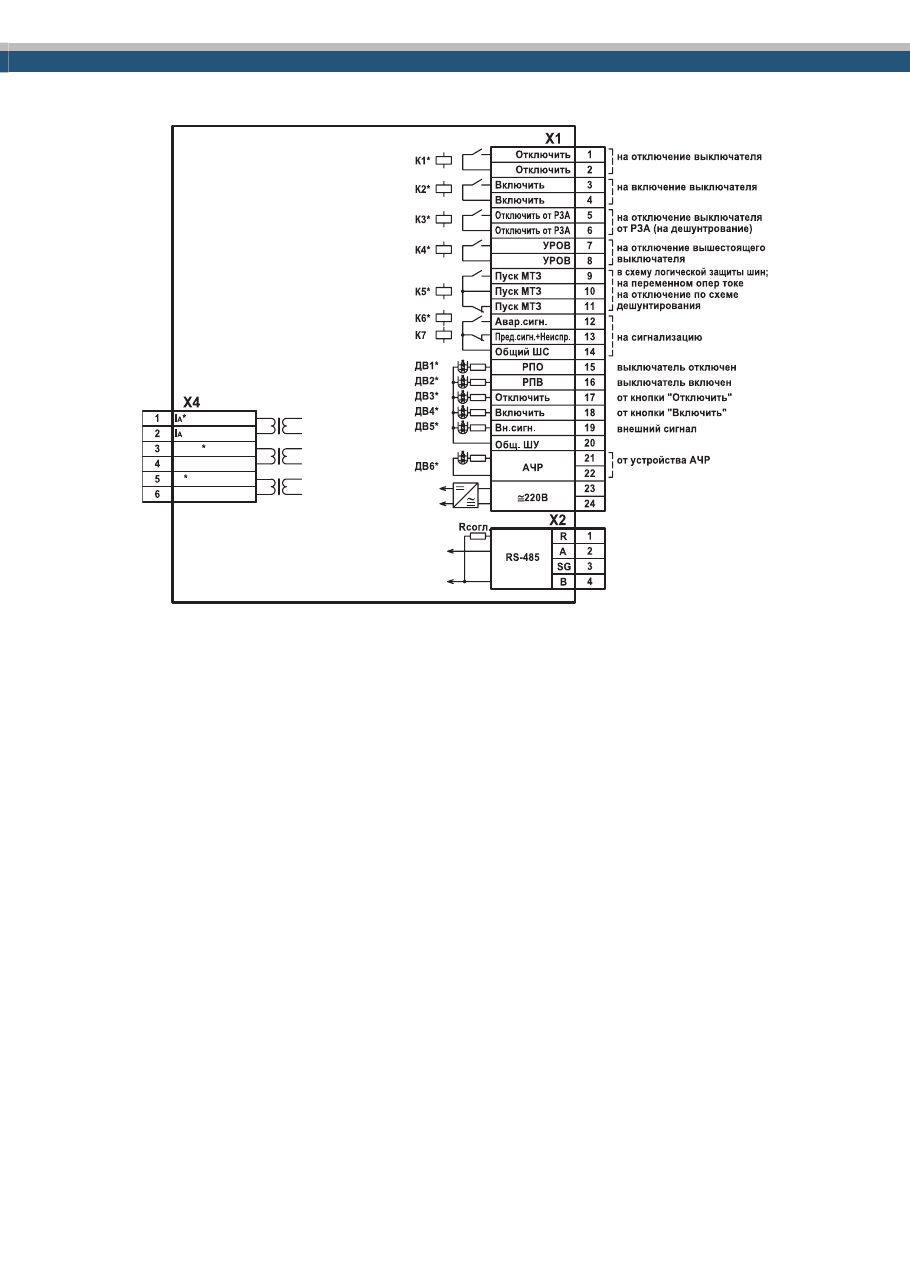

Схема присоединения

I

B

I

B

I

C

I

C

*Примечание: Доступные для переназначения в матрице конфигурации входные и выходные сигналы�

36

БЭМП РУ-ТТ2

Назначение и область применения



- токовая защита линии электропередач 6-35 кВ со свободно-программируемой

логикой�

Аппаратное исполнение

Измерительные входы тока

I

A

, I

C

, I

B

 ,3I

0



I

ном

 = 5 А или 1 А; 3I

0 ном

 = 0,2 А

Количество дискретных
входов / выходов

12 входов / 10 реле

Габариты устройства (Ш х В х Г)

187 х 207 х 120мм

Габариты устройства (Ш х В х Г)
с блоком дешунтирования

187 х 207 х 160мм

Масса устройства

не более 4,5 кг

Масса усторйства с блоком
дешунтирования

не более 6 кг

Потребляемая мощность:



- в дежурном режиме;



- в режиме срабатывания

3 Вт (5 ВА)

15 Вт (22 ВА)

Температурный диапазон

–40���+55 °C

Основные функции

Наименование

ANSI

Максимальная токовая защита (МТЗ) с внешними блокировкой и пуском по напряжению

50 / 51 / 50V / 51V

4 ступени

Ускорение МТЗ
Защита от замыканий на землю (ЗОЗЗ) с пуском по току, контролем высших гармоник

50N / 50G / 51G / 51N, 67N

2 ступени

Пуск по напряжению
Внешнее отключение и сигнализация
Защита от дуговых замыканий (ЗДЗ)
Резервирование при отказах выключателя (УРОВ)

50BF

Защита от несимметричного режима, от обрыва фаз (ЗОФ)

46 / 46R

Двукратное автоматическое повторное включение (АПВ)

79

Автоматическая частотная разгрузка (АЧР) и частотное автоматическое повторное
включение (ЧАПВ)

81L / 81R

1 ступень

Блок команд управления выключателем
Цепь отключения

94

Цепь включения
Реле фиксации
Автоматика и контроль цепей управления
Аварийная сигнализация
Предупредительная сигнализация
Свободно-программируемая логика

Сервисные функции



-

Измерение  всех  параметров  сети,
доступных по схеме подключения;



-

Определение  расстояния  до  места
повреждения при КЗ;



-

Учет  коммутационного  и  механиче-
ского ресурса выключателя;



-

Интеграция в АСУ ТП;



-

Связь с ПК по USB�

Характерные особенности

Устройство имеет универсальное питание, в нормальном режиме питание

осуществляется  от  цепей  переменного  или  постоянного  оперативного  тока,
при исчезновении операивного тока в случае КЗ питание осущетсвляется от
токовых цепей при условии превышении тока в двух фазах не менее 3,5 А или
одной фазе 4,5 А�

Отсутствуют входные цепи напряжения�
Устройство  имеет  блок  дешунтирования,переключающие  элементы  шун-

тирования/дешунтирования выдерживают  ток 40In�

Устройства  в типоисполнении  со встроенной схемой дуговой защиты со-

держат  4  входа  для  подключения  оптоволоконных  датчиков  электрической
дуги�

37

ИНЖЕНЕРНО-ПРОИЗВОДСТВЕННЫЙ КОМПЛЕКС
МИКРОПРОЦЕССОРНЫХ УСТРОЙСТВ РЗА

МП устройства РЗА 0,4-220 кВ серии БЭМП РУ

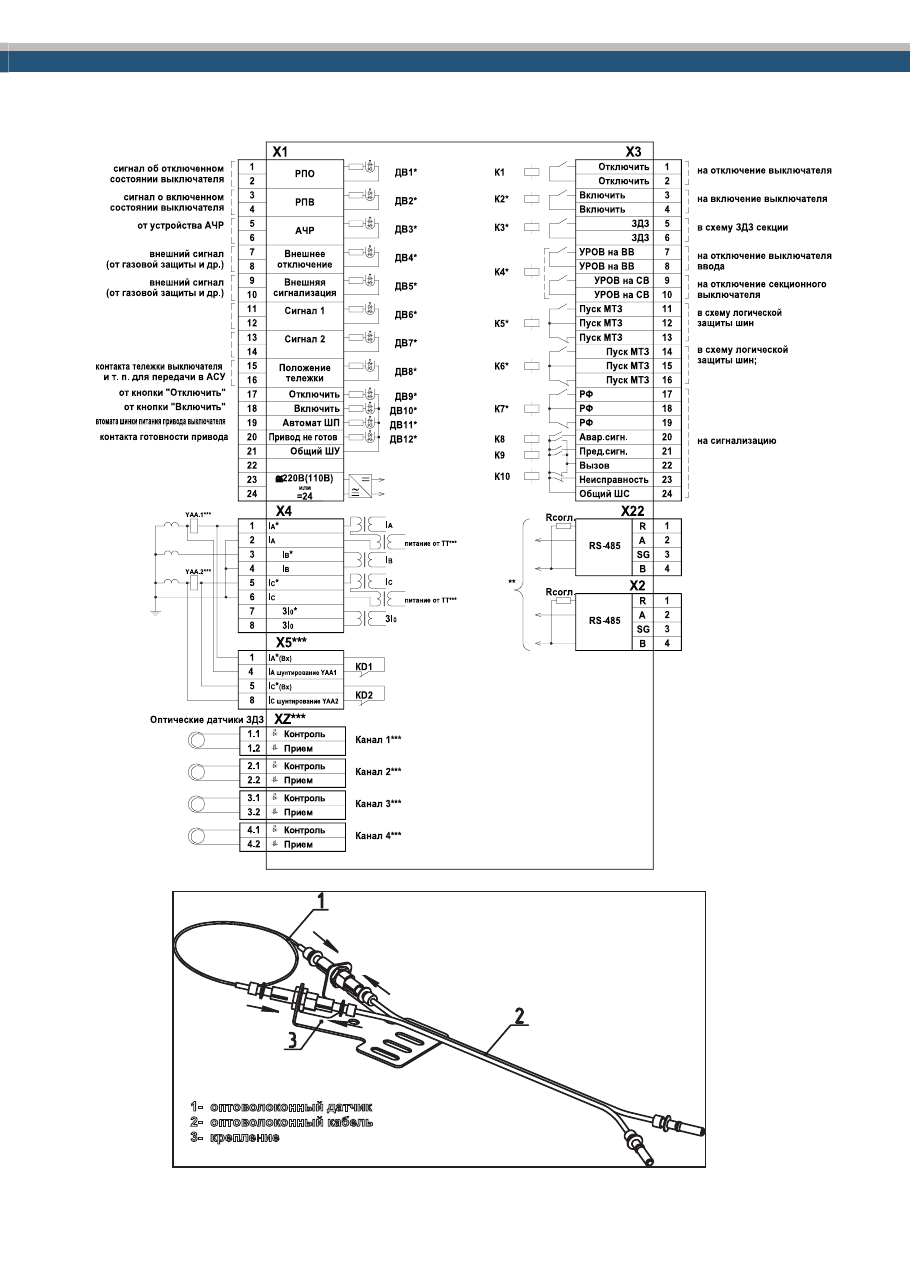

Схема присоединения





103

от

от а

от



1

2

3





1-  оптоволоконный датчик

2-  оптоволоконный кабель

3-  крепление



38

БЭМП РУ-СВ

Назначение и область применения



- защита секционного выключателя 6-35 кВ�

Аппаратное исполнение

Измерительные входы тока

I

A

, I

B

, I

C



I

ном

 = 5 А или 1 А;

Измерительные входы
напряжения

U

A

, U

B

, U

C

 / U

AB

, U

BC

, 3U

0



U

ном

 = 100 В

Количество дискретных
входов / выходов

26 входов / 18 реле

Габариты устройства (Ш х В х Г)

187 х 207 х 180 мм

Масса устройства

не более 5 кг

Потребляемая мощность:



- в дежурном режиме;



- в режиме срабатывания

7 Вт (17 ВА)

15 Вт (30 ВА)

Температурный диапазон

–40���+55 °C

Основные функции

Наименование

ANSI

Максимальная токовая защита (МТЗ) с контролем направления мощности, пуском по
напряжению и внешней блокировкой (пуском)

50 / 51 / 50V / 51V

3 ступени

Ускорение МТЗ
Пуск по напряжению
Контроль цепей напряжения

60

Внешнее отключение и сигнализация
Защита от дуговых замыканий (ЗДЗ)
Логическая защита шин (ЛЗШ)
Резервирование при отказах выключателя (УРОВ)

50BF

Защита от несимметричного режима, от обрыва фаз (ЗОФ)

46 / 46R

Автоматическое повторное включение (АПВ)

79

Автоматический ввод резерва (АВР)
Автоматика восстановления нормального режима электроснабжения (ВНР)
Блок команд управления выключателем
Цепь отключения

94

Цепь включения
Реле фиксации
Автоматика и контроль цепей управления
Аварийная сигнализация
Предупредительная сигнализация

Сервисные функции



-

Измерение всех параметров сети, доступных по
схеме подключения;



-

Технический учет электроэнергии;



-

Определение  расстояния  до  места  поврежде-
ния при КЗ;



-

Учет коммутационного и механического ресурса
выключателя;



-

Интеграция в АСУ ТП;



-

Связь с ПК по USB�

Характерные особенности

Устройство  позволяет  подключаться  к  фазным  напряжениям

(U

А

, U

B

, U

C

 при наличии нулевого провода), либо к линейным (U

АB

, U

BC



при отсутствии нулевого провода) и шинке 3U

0

 , выбор типа подклю-

чения осуществляется программно, при проведении наладки�

39

ИНЖЕНЕРНО-ПРОИЗВОДСТВЕННЫЙ КОМПЛЕКС
МИКРОПРОЦЕССОРНЫХ УСТРОЙСТВ РЗА

МП устройства РЗА 0,4-220 кВ серии БЭМП РУ

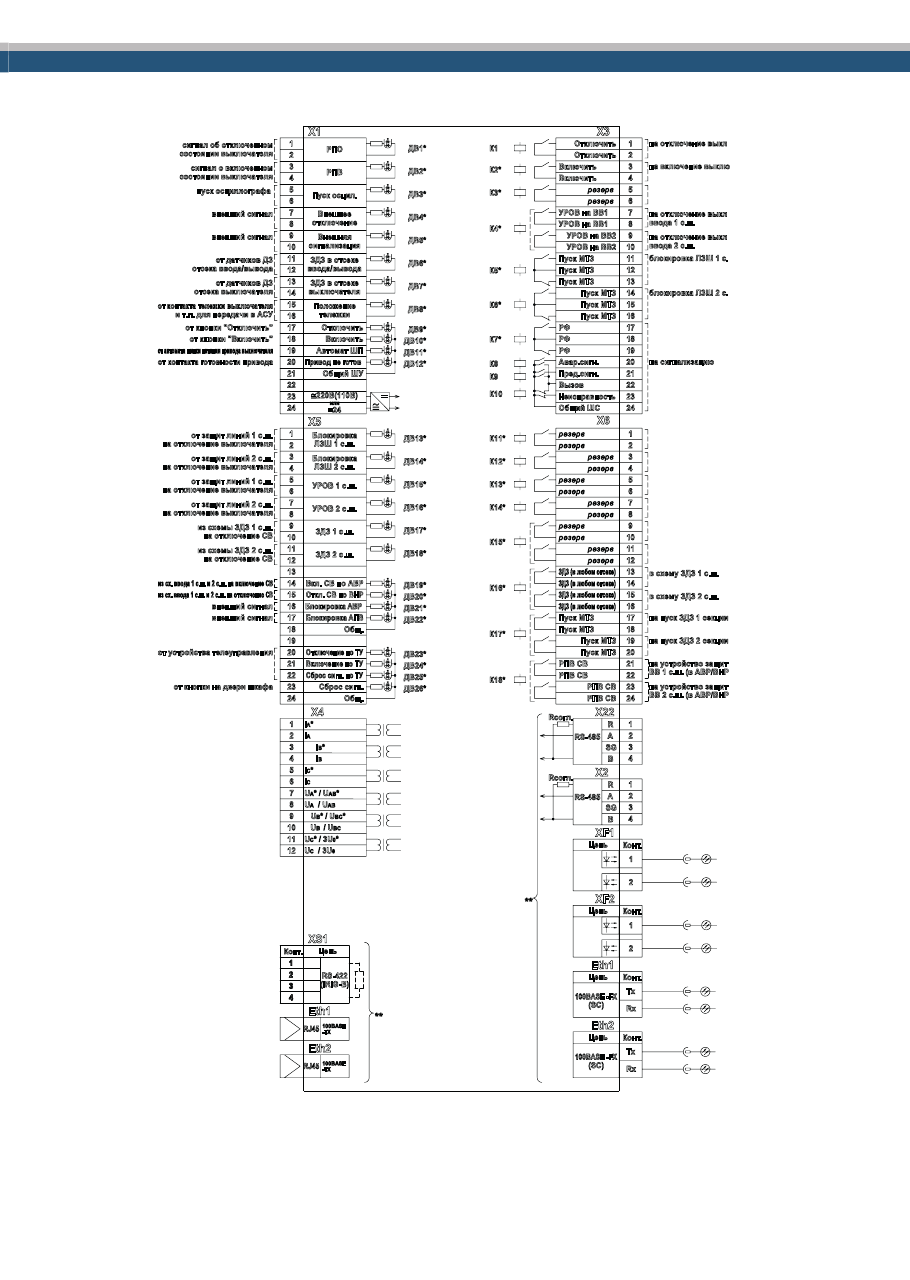

Схема присоединения

Х5

1
2
3
4
5
6
7
8

10

9

11
12
13

16

15

14

19

18

17

20
21

23

22

24

1
2
3
4
5
6
7
8
9

10
11
12
13
14
15
16
17
18
19
20
21
22
23
24

ДВ13*

ДВ14*

ДВ15*

УРОВ 1 с.ш.

ДВ25*

ДВ24*

ДВ23*

Сброс сигн. по ТУ

Включение по ТУ

Отключение по ТУ

Общ.

Сброс сигн.

ДВ26*

ДВ16*

ДВ17*

ДВ18*

Вкл. СВ по АВР

Общ.

ДВ21*

ДВ20*

ДВ19*

ДВ22*

резерв

К14*

К16*

К15*

резерв

К17*

К18*

резерв

резерв

резерв

резерв

резерв
резерв

К11*

К12*

К13*

Пуск МТЗ
Пуск МТЗ

Пуск МТЗ
Пуск МТЗ

резерв

резерв

резерв
резерв

ЗДЗ (в любом отсеке)

ЗДЗ (в любом отсеке)

ЗДЗ (в любом отсеке)

ЗДЗ (в любом отсеке)

Х3

Х1

1
2
3
4
5
6
7
8

10

9

11
12
13

16

15

14

19

18

17

20
21

23

22

24

1
2
3
4
5
6
7
8
9

10
11
12
13
14
15
16
17
18
19
20
21
22
23
24

РПО

Отключить

Общий ШС

Неисправность

Вызов

Пред.сигн.

Авар.сигн.

РФ

РФ

РФ

Пуск МТЗ

Пуск МТЗ

Пуск МТЗ

Пуск МТЗ

УРОВ на ВВ2

УРОВ на ВВ2

УРОВ на ВВ1

УРОВ на ВВ1

резерв

Включить

Включить

Отключить

К2*

К1

К3*

К4*

К5*

К6*

К7*

К8
К9

К10

=

≅

ДВ1*

ДВ2*

ДВ3*

ДВ4*

ДВ5*

ДВ6*

ДВ7*

ДВ12*

ДВ11*

ДВ10*

ДВ9*

Общий ШУ

ЗДЗ в отсеке

выключателя

ЗДЗ в отсеке

ввода/вывода

Внешняя

сигнализация

Пуск осцил.

РПВ

ДВ8*

Положение

тележки

Привод не готов

Автомат ШП

Включить

Отключить

резерв

Х6

Пуск МТЗ
Пуск МТЗ

≅

220В(110В)

или

=24

1
2
3
4
5
6

I

A

*

I

A

I

В

I

В

*

I

С

*

I

С

Х4

7
8
9

10
11
12

U

A

* / U

AB

*

U

A

  / U

AB

   U

B

 / U

BC

   U

B

* / U

BC

*

U

C

* / 3U

0

*

U

C

  / 3U

0





























**

**

сигнал об отключенном

 состоянии выключателя

внешний сигнал

сигнал о включенном

 состоянии выключателя

от датчиков ДЗ

отсека ввода/вывода

от датчиков ДЗ

отсека выключателя

от контакта тележки выключателя

и т.п. для передачи в АСУ

от кнопки "Включить"

от кнопки "Отключить"

от автомата шинки питания привода выключателя
от контакта готовности привода

внешний сигнал

от устройства телеуправления

Внешнее

отключение

на отключение выкл

на включение выклю

блокировка ЛЗШ 1 с.

на отключение выкл

ввода 1 с.ш.

на сигнализацию

на пуск ЗДЗ 1 секции

в схему ЗДЗ 1 с.ш.

пуск осциллографа

внешний сигнал

Блокировка

ЛЗШ 1 с.ш.

от защит линий 1 с.ш.

на отключение выключателя

Блокировка

ЛЗШ 2 с.ш.

от защит линий 2 с.ш.

на отключение выключателя

от защит линий 1 с.ш.

на отключение выключателя

УРОВ 2 с.ш.

от защит линий 2 с.ш.

на отключение выключателя

ЗДЗ 1 с.ш.

из схемы ЗДЗ 1 с.ш.

на отключение СВ

ЗДЗ 2 с.ш.

из схемы ЗДЗ 2 с.ш.

на отключение СВ

Откл. СВ по ВНР

Блокировка АВР

из сх. ввода 1 с.ш. и 2 с.ш. на отключение СВ

из сх. ввода 1 с.ш. и 2 с.ш. на включение СВ

от кнопки на двери шкафа

на отключение выкл

ввода 2 с.ш.

блокировка ЛЗШ 2 с.

в схему ЗДЗ 2 с.ш.

на пуск ЗДЗ 2 секции

РПВ СВ

РПВ СВ

РПВ СВ

РПВ СВ

на устройство защит

ВВ 1 с.ш. (в АВР/ВНР
на устройство защит

ВВ 2 с.ш. (в АВР/ВНР

внешний сигнал

Блокировка АПВ

1
2
3
4

SG

R

В

A

RS-485

Rсогл.

Х22

1
2
3
4

SG

R

В

A

RS-485

Rсогл.

Х2

1

2

Конт.

Цепь

ХF1

1

2

Конт.

Цепь

ХF2

Конт.

Цепь

Eth1

Tx

Rx

(SC)

100BASE -FX

Конт.

Цепь

Eth2

Tx

Rx

(SC)

100BASE -FX

RS-422

(IRIG-B)

2
3
4

Конт.

1

2
3
4

1

Цепь

ХS1

RJ45

100BASE

-TX

Eth1

RJ45

100BASE

-TX

Eth2

B

SG

A

R

Примечание:
* Доступные для переназначения в матрице конфигурации входные и выходные сигналы�
** Исполнение по портам последовательной связи для БЭМП РУ-Х�X�X�Х УХЛ3�1 представлено на стр� 14 «Связь с АСУТП и ПК»�

40

БЭМП РУ-ВВ

Назначение и область применения



- защита вводного выключателя 6-35 кВ�

Аппаратное исполнение

Измерительные входы тока

I

A

, I

B

, I

C

I

ном

 = 5 А или 1 А;

Измерительные входы
напряжения

U

A

, U

B

, U

C

 / U

AB

, U

BC

, 3U

0



U

ном

 = 100 В

Количество дискретных
входов/выходов

26 входов / 18 реле

Габариты устройства (Ш х В х Г)

187 х 207 х 180 мм

Масса устройства

не более 5 кг

Потребляемая мощность:



- в дежурном режиме;



- в режиме срабатывания

7 Вт (17 ВА)

15 Вт (30 ВА)

Температурный диапазон

–40���+55 °C

Основные функции

Наименование

ANSI

Максимальная токовая защита (МТЗ) с контролем направления мощности, пуском по
напряжению и внешней блокировкой (пуском)

50 / 51 / 50V / 51V

3 ступени

Ускорение МТЗ
Неселективная защита от замыканий на землю (ЗОЗЗ) по напряжению нулевой
последовательности

59N

Пуск по напряжению
Контроль цепей напряжения

60

Внешнее отключение и сигнализация
Защита от дуговых замыканий (ЗДЗ)
Логическая защита шин (ЛЗШ)
Резервирование при отказах выключателя (УРОВ)

50BF

Защита от несимметричного режима, от обрыва фаз (ЗОФ)

46 / 46R

Защита минимального напряжения (ЗМН)

27

Автоматическое повторное включение (АПВ)

79

Автоматический ввод резерва (АВР)
Автоматика восстановления нормального режима электроснабжения (ВНР)
Блок команд управления выключателем
Цепь отключения

94

Цепь включения
Реле фиксации
Автоматика и контроль цепей управления
Аварийная сигнализация
Предупредительная сигнализация
Контроль напряжения на секции

Сервисные функции



-

Измерение всех параметров сети, доступных по
схеме подключения;



-

Технический учет электроэнергии;



-

Определение расстояния до места повреждения
при КЗ;



-

Учет  коммутационного  и  механического  ресурса
выключателя;



-

Интеграция в АСУ ТП;



-

Связь с ПК по USB�

Характерные особенности

Устройство  позволяет  подключаться  к  фазным  напряжениям

(U

А

, U

B

, U

C

 при наличии нулевого провода), либо к линейным (U

АB

,

U

BC

 при отсутствии нулевого провода) и шинке 3U

0

, выбор типа под-

ключения осуществляется программно, при проведении наладки�

41

ИНЖЕНЕРНО-ПРОИЗВОДСТВЕННЫЙ КОМПЛЕКС
МИКРОПРОЦЕССОРНЫХ УСТРОЙСТВ РЗА

МП устройства РЗА 0,4-220 кВ серии БЭМП РУ

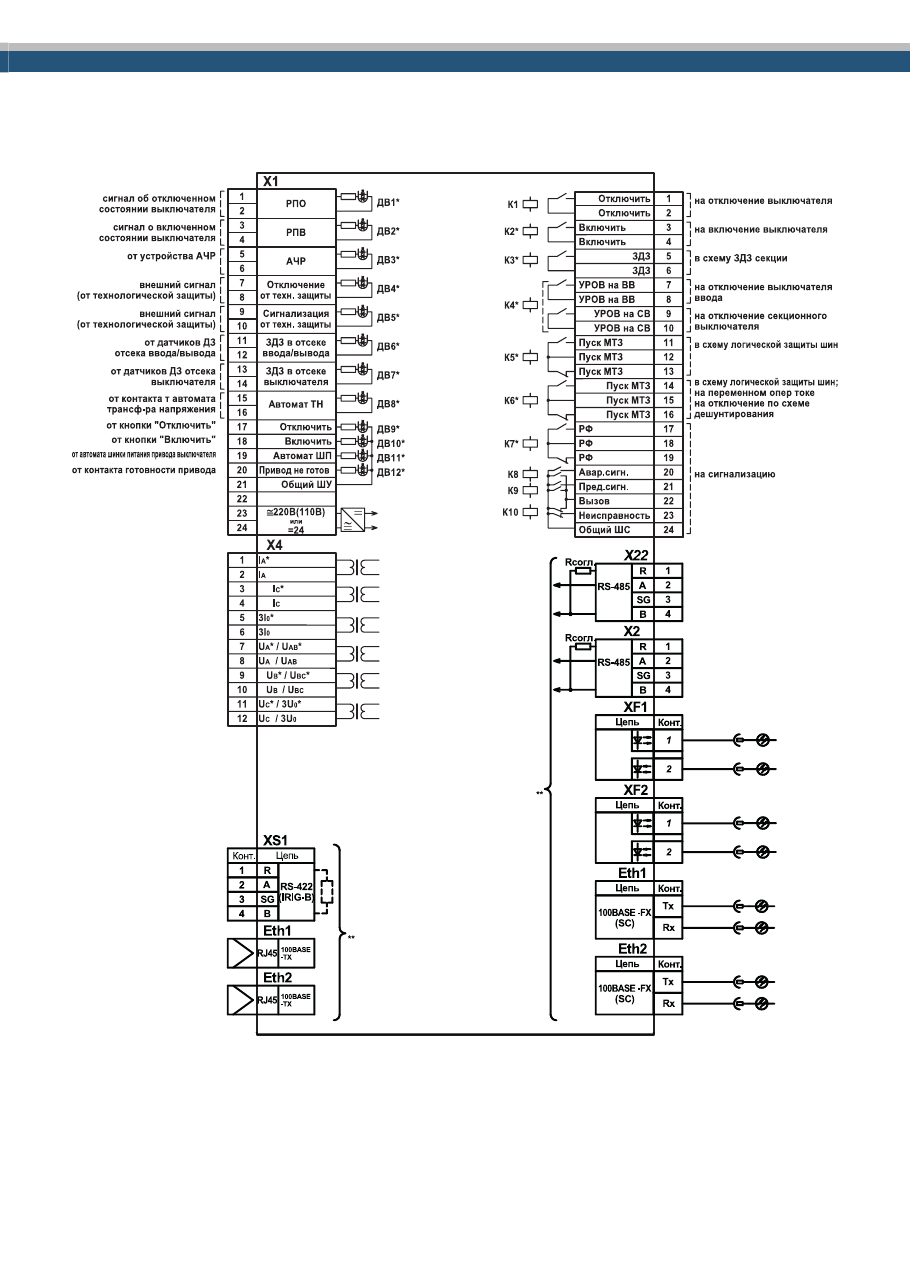

Схема присоединения

Примечание:
* Доступные для переназначения в матрице конфигурации входные и выходные сигналы�
** Исполнение по портам последовательной связи для БЭМП РУ-Х�X�X�Х УХЛ3�1 представлено на стр� 14 «Связь с АСУТП и ПК»�

42

БЭМП РУ-ТН

Назначение и область применения



- защита трансформатора напряжения 6-35 кВ�

Аппаратное исполнение

Измерительные входы
напряжения

U

A

, U

B

, U

C

, 3U

0

, U

АЧР(1C)

, U

АЧР(2C)



U

ном

 = 100 В

Количество дискретных
входов / выходов

12 входов / 10 реле

Габариты устройства (Ш х В х Г)

187 х 207 х 103 мм

Масса устройства

не более 4 кг

Потребляемая мощность:



- в дежурном режиме;



- в режиме срабатывания

3 Вт (5 ВА)

15 Вт (22 ВА)

Температурный диапазон

–40���+55 °C

Основные функции

Наименование

ANSI

Защита от замыканий на землю (ЗОЗЗ) с пуском по напряжению, контролем высших
гармоник

50N / 50G / 51G / 51N / 67N 2 ступени

Пуск по напряжению
Контроль цепей напряжения

60

Защита минимального напряжения (ЗМН)

27

Защита от повышения напряжения (ЗПН)

59

Защита от повышения частоты

81Н

Автоматическая частотная разгрузка (АЧР) и частотное автоматическое повторное
включение (ЧАПВ)

81L / 81R

1 ступень

Предупредительная сигнализация
Контроль напряжения на секции
Контроль частоты и напряжения смежной секции

Сервисные функции



-

Измерение всех параметров сети, доступных по схе-
ме подключения;



-

Технический учет электроэнергии;



-

Определение расстояния до места повреждения при
КЗ;



-

Учет коммутационного и механического ресурса вы-
ключателя;



-

Интеграция в АСУ ТП;



-

Связь с ПК по USB�

Характерные особенности

Кроме  возможности  подключения  к  цепям  напряжения

своей секции предусмотрена возможность подключения к ли-
нейному  напряжению  смежной  секции  для  выполнения АЧР  с
контролем частоты на смежной секции�

43

ИНЖЕНЕРНО-ПРОИЗВОДСТВЕННЫЙ КОМПЛЕКС
МИКРОПРОЦЕССОРНЫХ УСТРОЙСТВ РЗА

МП устройства РЗА 0,4-220 кВ серии БЭМП РУ

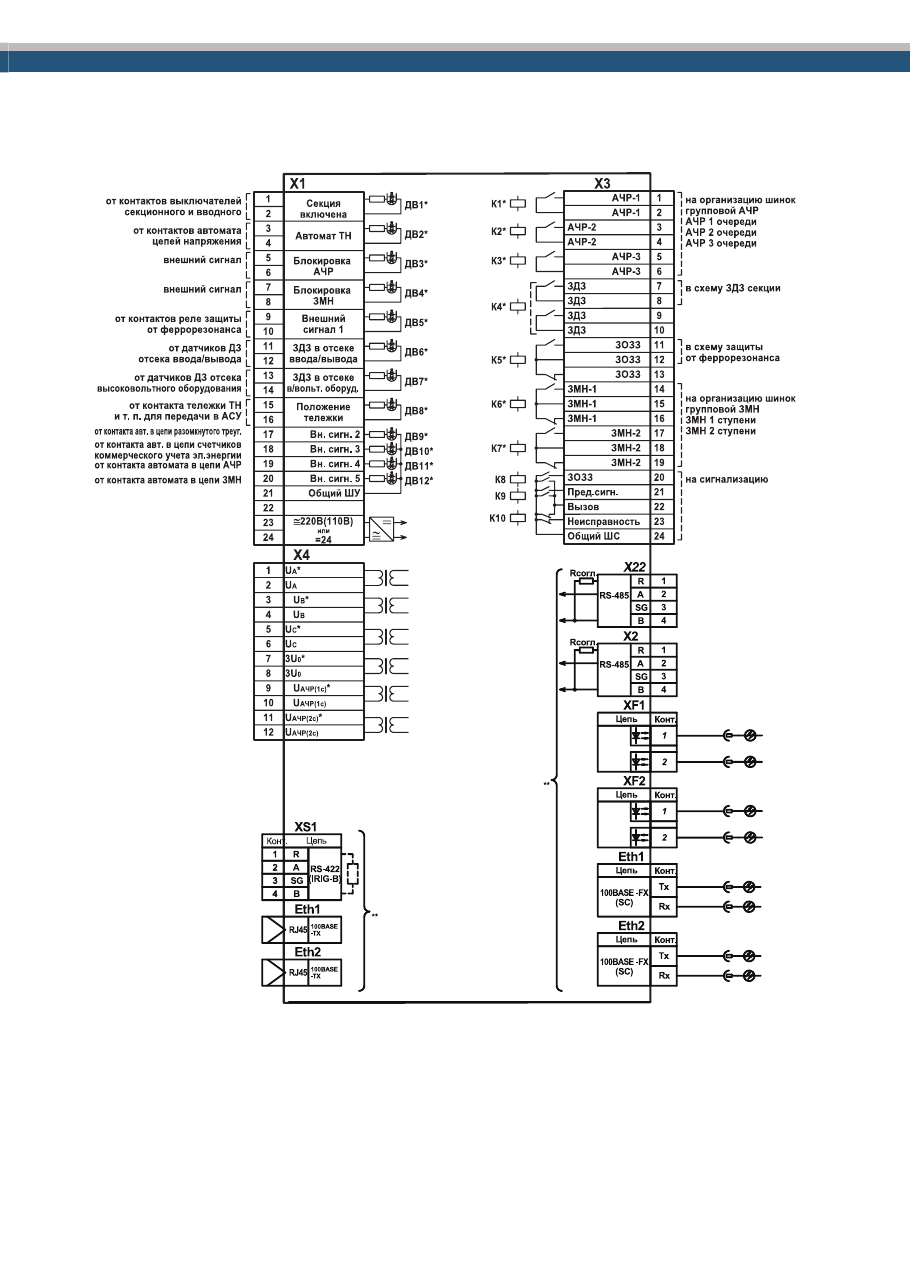

Схема присоединения

Примечание:
* Доступные для переназначения в матрице конфигурации входные и выходные сигналы�
** Исполнение по портам последовательной связи для БЭМП РУ-Х�X�X�Х УХЛ3�1 представлено на стр� 14 «Связь с АСУТП и ПК»

�

44

БЭМП РУ-БК

Назначение и область применения



- защита батарей статических конденсаторов�

Аппаратное исполнение

Измерительные входы тока

I

A

, I

C

, 3I

0

(I

небаланс

)

I

ном

 = 5 А или 1 А; 3I

0 ном

 = 0,2 А

Измерительные входы
напряжения

U

A

, U

B

, U

C

 / U

AB

, U

BC

, 3U

0



U

ном

 = 100 В

Количество дискретных
входов / выходов

12 входов / 10 реле

Габариты устройства (Ш х В х Г)

187 х 207 х 137 мм

Масса устройства

не более 4 кг

Потребляемая мощность:



- в дежурном режиме;



- в режиме срабатывания

3 Вт (5 ВА)

15 Вт (22 ВА)

Температурный диапазон

–40���+55 °C

Основные функции

Наименование

ANSI

Максимальная токовая защита (МТЗ) с контролем направления мощности, пуском по
напряжению и внешней блокировкой (пуском)

50 / 51 / 50V / 51V

3 ступени

Направленная МТЗ

67

Токовая защита от замыканий на землю (ЗОЗЗ)

50N / 50G / 51G / 51N

Направленная токовая защита от замыканий на землю

67N/67NC

Защита от отказов выключателя (УРОВ)

50BF

Защита от несимметричного режима, отбрыва фаз

46 / 46R

Защита от тока небаланса

51NC

Защита максимального напряжения

59

Контроль цепей напряжения

60

Автоматическое повторное включение (АПВ)

79

АЧР, Защита минимальной частоты

81L

Автоматика и контроль цепей управления
Аварийная сигнализация
Предупредительная сигнализация

Сервисные функции



-

Измерение всех параметров сети, доступных по схе-
ме подключения;



-

Технический учет электроэнергии;



-

Определение расстояния до места повреждения при
КЗ;



-

Учет коммутационного и механического ресурса вы-
ключателя;



-

Интеграция в АСУ ТП;



-

Связь с ПК по USB�

Характерные особенности

Ток в фазе В вычисляется как сумма токов фазы А и С�
Устройство позволяет подключаться к фазным напряжени-

ям (U

А

, U

B

, U

C

 при наличии нулевого провода), либо к линейным

(U

АB

, U

BC

 при отсутствии нулевого провода) и шинке 3U

0

 , выбор

типа  подключения  осуществляется  программно,  при  проведе-
нии наладки�

Вход 3I

0

 в зависимости от особенности подключения может

использоваться для измерения тока нулевой последовательно-
сти и реализации защит от ОЗЗ, либо для подключения к транс-
форматору тока контроля небаланса и выполнения небаланс-
ной защиты (I

НЕБАЛАНСА

)�

45

ИНЖЕНЕРНО-ПРОИЗВОДСТВЕННЫЙ КОМПЛЕКС
МИКРОПРОЦЕССОРНЫХ УСТРОЙСТВ РЗА

МП устройства РЗА 0,4-220 кВ серии БЭМП РУ

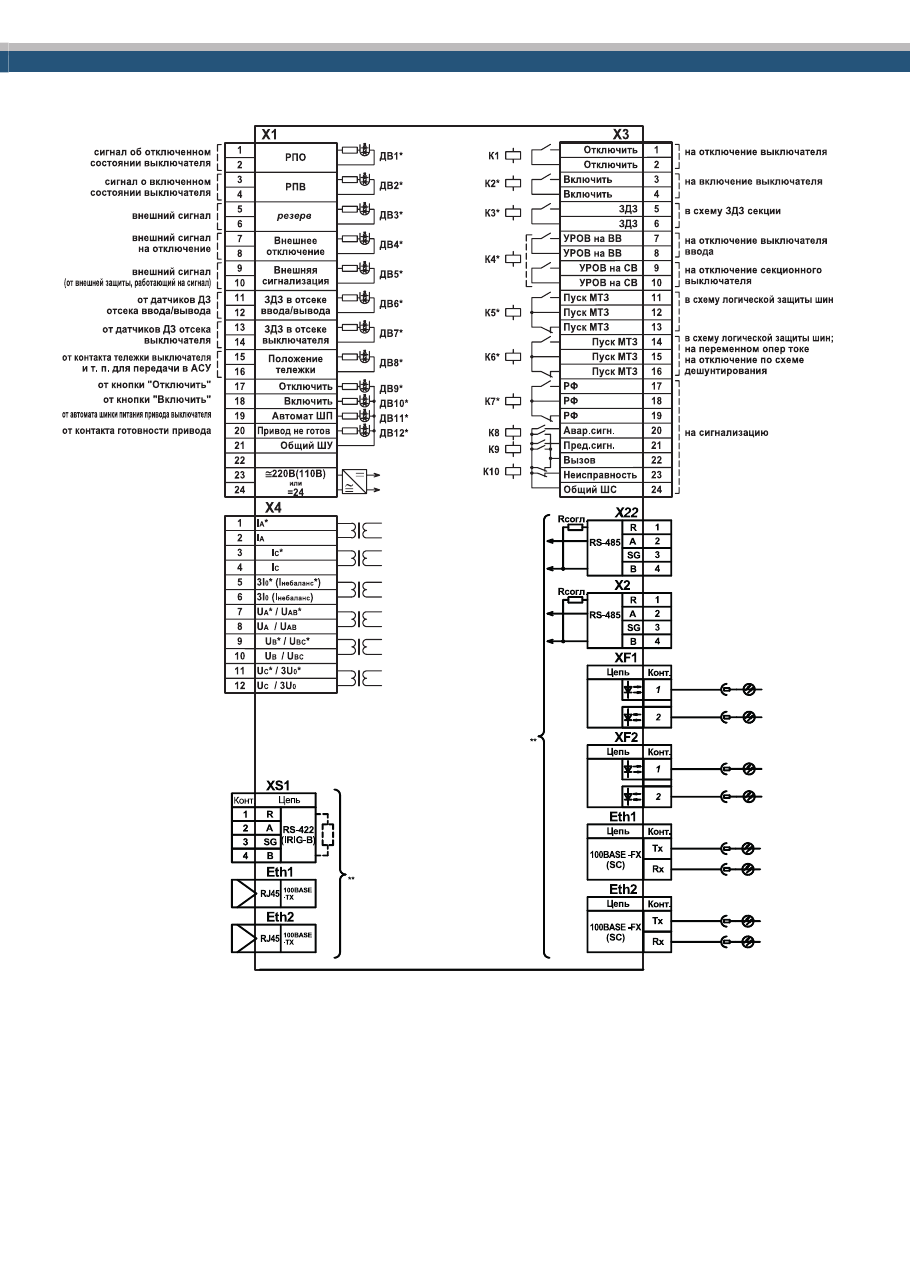

Схема присоединения

Примечание:
* Доступные для переназначения в матрице конфигурации входные и выходные сигналы�
** Исполнение по портам последовательной связи для БЭМП РУ-Х�X�X�Х УХЛ3�1 представлено на стр� 14 «Связь с АСУТП и ПК»�

46

БЭМП РУ-ЭД

Назначение и область применения



- защита электродвигателя 6-35 кВ мощностью до 5 МВт, в том числе двухско-

ростные�

Аппаратное исполнение

Измерительные входы тока

I

A

, I

C

, 3I

0



I

ном

 = 5 А или 1 А; 3I

0 ном

 = 0,2 А

Измерительные входы
напряжения

U

A

, U

B

, U

C

 / U

AB

, U

BC

, 3U

0



U

ном

 = 100 В

Количество дискретных
входов / выходов

12 входов / 10 реле

Габариты устройства (Ш х В х Г)

187 х 207 х 155 мм

Масса устройства

не более 4 кг

Потребляемая мощность:



- в дежурном режиме;



- в режиме срабатывания

7 Вт (17 ВА)

15 Вт (30 ВА)

Температурный диапазон

–40���+55 °C

Основные функции

Наименование

ANSI

Максимальная токовая защита (МТЗ) с контролем направления мощности, пуском по
напряжению и внешней блокировкой (пуском)

50 / 51 / 50V / 51V

3 ступени

Защита от замыканий на землю (ЗОЗЗ) с пуском по напряжению, контролем направления
мощности и высших гармоник

50N / 50G / 51G / 51N, 67N

2 ступени

Пуск по напряжению
Контроль цепей напряжения

60

Внешнее отключение и сигнализация
Защита от дуговых замыканий (ЗДЗ)
Резервирование при отказах выключателя (УРОВ)

50BF

Защита от несимметричного режима, от обрыва фаз (ЗОФ)

46 / 46R

Защита минимального напряжения (ЗМН)

27

Защита от повышения напряжения (ЗПН)

59

Защита от затянутого пуска и блокировки ротора электрической машины

48 / 51LR

Защита от многократных пусков двигателя

66

Автоматическое повторное включение (АПВ)

79

Автоматическая частотная разгрузка (АЧР) и частотное автоматическое повторное
включение (ЧАПВ)

81L / 81R

1 ступень

Блок команд управления выключателем
Цепь отключения

94

Цепь включения
Реле фиксации
Автоматика и контроль цепей управления
Аварийная сигнализация
Предупредительная сигнализация
Контроль напряжения на секции
Сигнальная защита от потери нагрузки

Сервисные функции



-

Измерение всех параметров сети, доступных по
схеме подключения;



-

Технический учет электроэнергии;



-

Определение расстояния до места поврежде-
ния при КЗ;



-

Учет коммутационного и механического ресурса
выключателя;



-

Интеграция в АСУ ТП;



-

Связь с ПК по USB�

Характерные особенности

Ток в фазе В вычисляется как сумма токов фазы А и С�
Устройство позволяет подключаться к фазным напряжениям (U

А

,

U

B

, U

C

 при наличии нулевого провода), либо к линейным (U

АB

, U

BC

 при

отсутствии нулевого провода) и шинке 3U

0

, выбор типа подключения

осуществляется программно, при проведении наладки�

Устройство  имеет  переназначаемый  вход  блокировки  ЗОЗЗ  с

зависимой  выдержкой  времени,  что  позволяет  реализовать  защиту
относительного  замера  без  использования  отдельной  групповой  за-
щиты�

47

ИНЖЕНЕРНО-ПРОИЗВОДСТВЕННЫЙ КОМПЛЕКС
МИКРОПРОЦЕССОРНЫХ УСТРОЙСТВ РЗА

МП устройства РЗА 0,4-220 кВ серии БЭМП РУ

Схема присоединения

X3

Примечание:
* Доступные для переназначения в матрице конфигурации входные и выходные сигналы�
** Исполнение по портам последовательной связи для БЭМП РУ-Х�X�X�Х УХЛ3�1 представлено на стр� 14 «Связь с АСУТП и ПК»�

48

БЭМП РУ-ЭД2

Назначение и область применения



- защита электродвигателя 6-35 кВ мощностью до 5 МВт, в том числе двухско-

ростные�

Аппаратное исполнение

Измерительные входы тока

I

A

, I

C

, 3I

0



I

ном

 = 5 А или 1 А; 3I

0 ном

 = 0,2 А

Измерительные входы
напряжения

U

A

, U

B

, U

C

 / U

AB

, U

BC

, 3U

0



U

ном

 = 100 В

Количество дискретных
входов / выходов

26 входов / 18 реле

Габариты устройства (Ш х В х Г)

187 х 207 х 180 мм

Масса устройства

не более 5 кг

Потребляемая мощность:



- в дежурном режиме;



- в режиме срабатывания

7 Вт (17 ВА)

15 Вт (30 ВА)

Температурный диапазон

–40���+55 °C

Основные функции

Наименование

ANSI

Максимальная токовая защита (МТЗ) с контролем направления мощности, пуском по
напряжению и внешней блокировкой (пуском)

50 / 51 / 50V / 51V

3 ступени

Защита от замыканий на землю (ЗОЗЗ) с пуском по напряжению, контролем направления
мощности и высших гармоник

50N / 50G / 51G / 51N, 67N

2 ступени

Пуск по напряжению
Контроль цепей напряжения

60

Внешнее отключение и сигнализация
Защита от дуговых замыканий (ЗДЗ)
Резервирование при отказах выключателя (УРОВ)

50BF

Защита от несимметричного режима, от обрыва фаз (ЗОФ)

46 / 46R

Защита минимального напряжения (ЗМН)

27

Защита от повышения напряжения (ЗПН)

59

Защита от затянутого пуска и блокировки ротора электрической машины

48 / 51LR

Защита от многократных пусков двигателя

66

Автоматическое повторное включение (АПВ)

79

Автоматическая частотная разгрузка (АЧР) и частотное автоматическое повторное
включение (ЧАПВ)

81L / 81R

1 ступень

Блок команд управления выключателем
Цепь отключения

94

Цепь включения
Реле фиксации
Автоматика и контроль цепей управления
Аварийная сигнализация
Предупредительная сигнализация
Контроль напряжения на секции
Сигнальная защита от потери нагрузки

Сервисные функции



-

Измерение всех параметров сети, доступ-
ных по схеме подключения;



-

Технический учет электроэнергии;



-

Определение расстояния до места повреж-
дения при КЗ;



-

Учет коммутационного и механического
ресурса выключателя;



-

Интеграция в АСУ ТП;



-

Связь с ПК по USB�

Характерные особенности

Отличается  от  устройства  БЭМП  РУ-ЭД  большим  количеством  дис-

кретных входов и выходных реле�

Ток в фазе В вычисляется как сумма токов фазы А и С�
Устройство позволяет подключаться к фазным напряжениям (U

А

, U

B

,

U

C

 при наличии нулевого провода), либо к линейным (U

АB

, U

BC

 при отсут-

ствии нулевого провода) и шинке 3U

0

, выбор типа подключения осущест-

вляется программно, при проведении наладки�

Устройство имеет переназначаемый вход блокировки ЗОЗЗ с зависи-

мой выдержкой времени, что позволяет реализовать защиту относитель-
ного замера без использования отдельной групповой защиты�
