БЭМП РУ многофункциональные терминалы РЗА 0,4-220 КВ для традиционных и цифровых подстанций. Руководство - часть 2

17

ИНЖЕНЕРНО-ПРОИЗВОДСТВЕННЫЙ КОМПЛЕКС
МИКРОПРОЦЕССОРНЫХ УСТРОЙСТВ РЗА

МП устройства РЗА 0,4-220 кВ серии БЭМП РУ

Функции (СПЛ) свободно-программируемой
логики:


• Функции свободно-программируемой логики

   • Свободно-программируемая логика (СПЛ) позволяет
реализовать дополнительные цепи взаимодействия ос-
новных функций РЗА, организовать специальное взаимо-
действие дискретных входов и выходных реле, а также
реализовать новые функции, требуемые по условиям
эксплуатации�
  • Порты свободно программируемой логики:



- входные;



- выходные�

• Входные порты:



- логический ноль;



- логическая единица;



- дискретные входы;



- входные  сигналы,  связанные  с  матрицей  конфигура-

ций, назначаемые на выходы функциональной схемы ;



- измерительные органы СПЛ;



- сигналы  «Включить  по  АСУ»,  «Отключить  по  АСУ»,

формируемые через АСУ ТП, ПК (USB)�

Программа  свободно-программируемой  логики  LD  editor
распространяется  бесплатно,  а  также  поставляется  со-
вместно  с  терминалами  БЭМП  РУ  в  составе  программы
настройки и мониторинга BempExplorer�

Программный комплекс

SCADA-Сервер КВАНТ-ЧЭАЗ



2.0

 является программным обеспечением верхнего уров-

ня,  выполняет  функции  автоматического  сбора,  обра-
ботки,  резервирования  данных  с  различных  устройств,
управления оборудованием, предоставления информации
пользователям  в  соответствии  с  правами  доступа�  Ниж-
ний  аппаратный  уровень  системы  включает  в  себя  при-
боры  учёта,  датчики,  контроллеры,  интерфейсы  связи,
сетевое оборудование и др� устройства, выпускаемые раз-
личными  производителями�  Приложение

SCADA-Сервер



предназначено  для  управления  базой  архивных  данных
системы, ведения резервной копии данных, математиче-
ских расчётов в соответствии с заданной конфигурацией
и предоставления информации по запросам клиентов�

SCADA-Сервер

 состоит из службы Windows и графи-

ческой оболочки� Служба Windows не имеет интерфейса и
работает постоянно в фоновом режиме вне зависимости
от входа и выхода пользователей в операционную систему�
Программа  осуществляет  контроль  подключенных  поль-

зователей  и  на  основе  их  прав  производит  ограничение
выдаваемых данных и принимаемых команд� Служебная
информация о работе приложения сохраняется в тексто-
вом файле журнала�

SCADA-Сервер

 рассчитан на кругло-

суточный режим работы�

Для  установки

КВАНТ-ЧЭАЗ  2.0

  предъявляются  сле-

дующие требования к операционной системе и конфигу-
рации персонального компьютера:



- Windows 7 или выше;



- процессор – Intel Atom 1,6 ГГz;



- объём ОЗУ – 2 Гб;



- дисковая подсистема – 500 Гб;



- сетевой адаптер – 100 Мбит;



- доступ безопасности – права администратора на ПК;



- обозреватель Mozilla Firefox, Yandex, Google Chrome;



- Microsoft Silverlight (необходим для работы визуального

отображения информации);



- Microsoft Office 2003 или выше (необходим для просмо-

тра и генерации отчётов);



- Microsoft �NET Framework 4;



- Microsoft IIS необходим для работы веб-приложения�

18

БЭМП РУ-04Л

Назначение и область применения



- защита и автоматика линий, понижающих трансформаторов и прочих электро-

установок напряжением 0,4 кВ�

Аппаратное исполнение

Измерительные входы тока

I

A

, I

B

, I

C

I

ном

 = 5 А или 1 А

Измерительные входы
напряжения

U

A

, U

B

, U

C



U

ном

 = 380 В

Количество дискретных
входов / выходов

12 входов / 10 реле

Габариты устройства (Ш х В х Г)

187 х 207 х 103 мм

Масса устройства

не более 4 кг

Потребляемая мощность:



- в дежурном режиме;



- в режиме срабатывания

3 Вт (5 ВА)

15 Вт (22 ВА)

Температурный диапазон

–40���+55 °C

Основные функции

Наименование

ANSI

Максимальная токовая защита (МТЗ) с контролем направления мощности, пуском по
напряжению и внешней блокировкой (пуском)

50 / 51 / 50V / 51V

3 ступени

Ускорение МТЗ
Токовая защита нулевой последовательности (ТЗНП) с контролем направления мощности

50N / 50G / 51G / 51N / 67N

2 ступени

Пуск по напряжению
Контроль цепей напряжения

60

Внешнее отключение и сигнализация
Защита от дуговых замыканий (ЗДЗ)
Резервирование при отказах выключателя (УРОВ)

50BF

Защита минимального напряжения (ЗМН)

27

Защита от повышения напряжения (ЗПН)

59

Блок команд управления выключателем
Цепь отключения

94

Цепь включения
Реле фиксации
Автоматика и контроль цепей управления
Аварийная сигнализация
Предупредительная сигнализация

Сервисные функции



-

Измерение всех параметров сети, доступных по схе-
ме подключения;



-

Технический учет электроэнергии;



-

Определение расстояния до места повреждения при
КЗ;



-

Учет коммутационного и механического ресурса вы-
ключателя;



-

Интеграция в АСУ ТП;



-

Связь с ПК по USB�

19

ИНЖЕНЕРНО-ПРОИЗВОДСТВЕННЫЙ КОМПЛЕКС
МИКРОПРОЦЕССОРНЫХ УСТРОЙСТВ РЗА

МП устройства РЗА 0,4-220 кВ серии БЭМП РУ

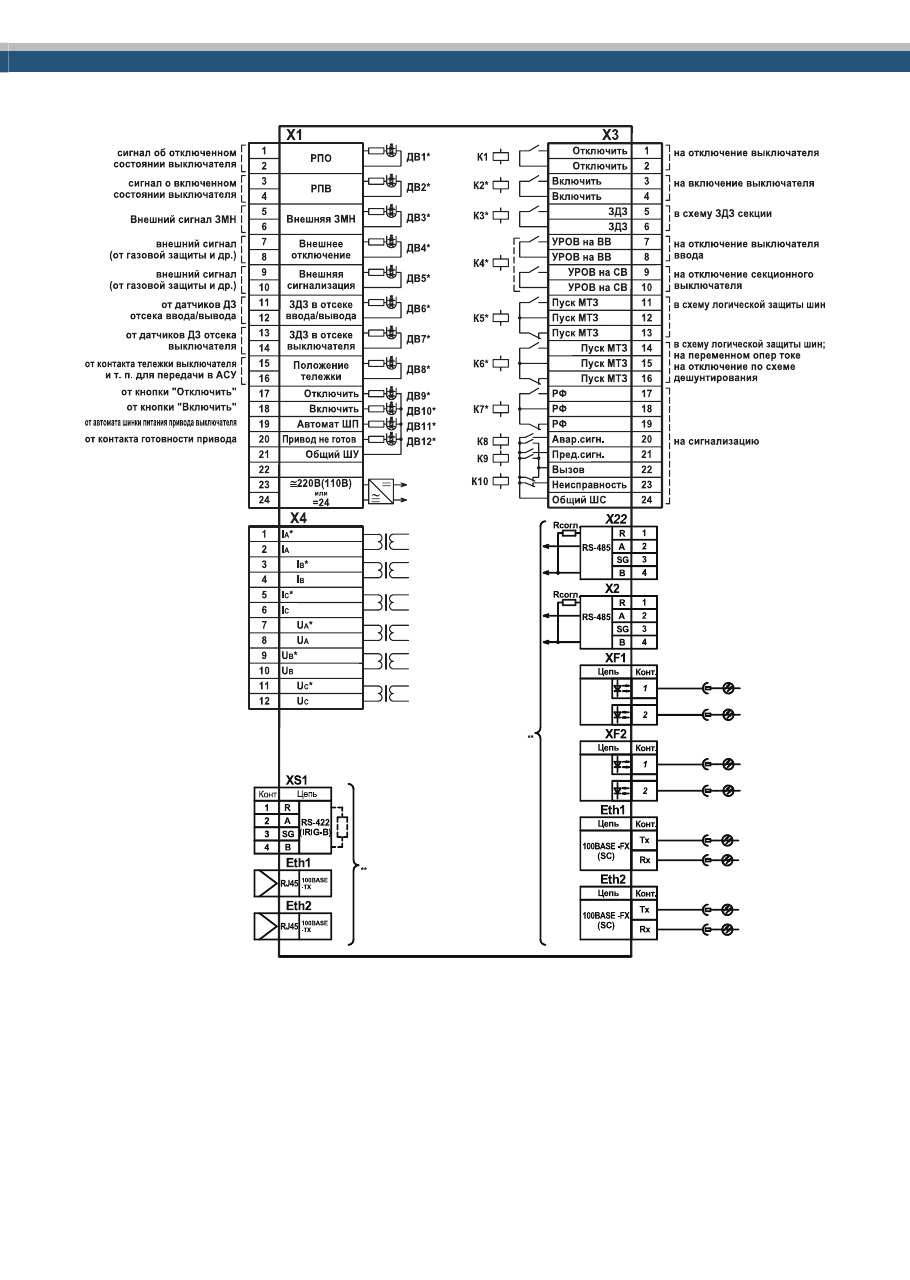

Схема присоединения

Примечание:
* Доступные для переназначения в матрице конфигурации входные и выходные сигналы�
** Исполнение по портам последовательной связи для БЭМП РУ-Х�X�X�Х УХЛ3�1 представлено на стр� 14 «Связь с АСУТП и ПК»�

20

БЭМП РУ-04В

Назначение и область применения



- защита и автоматика вводов 0,4 кВ�

Аппаратное исполнение

Измерительные входы тока

I

A

, I

B

, I

C

, 3I

0

I

ном

 = 5 А или 1 А

Измерительные входы
напряжения

U

A

, U

B

, U

C

 / U

AB

, U

BC

, 3U

0

U

ном

 = 380 В

Количество дискретных
входов / выходов

26 входов / 18 реле

Габариты устройства (Ш х В х Г)

187х207х180 мм

Масса устройства

не более 5 кг

Потребляемая мощность:



- в дежурном режиме;



- в режиме срабатывания

7 Вт (17 ВА)

15 Вт (30 ВА)

Температурный диапазон

–40���+55 °C

Основные функции

Наименование

ANSI

Максимальная токовая защита (МТЗ) с контролем направления мощности, пуском по
напряжению, внешней блокировкой (пуском)

50 / 51 / 50V / 51V / 67

4 ступени

Ускорение МТЗ
Токовая защита нулевой последовательности (ТЗНП) с контролем направления мощности

50N / 50G / 51G / 51N / 67N 2 ступени

Пуск по напряжению
Контроль цепей напряжения

60

Внешнее отключение и сигнализация
Защита от несимметричного режима, от обрыва фаз (ЗОФ)

46 / 46R

Защита минимального напряжения (ЗМН)

27

Автоматический ввод резерва (АВР)
Автоматика восстановления нормального режима электроснабжения (ВНР)
Блок команд управления выключателем
Цепь отключения

94

Цепь включения
Реле фиксации
Автоматика и контроль цепей управления
Аварийная сигнализация
Предупредительная сигнализация
Контроль напряжения на секции
Контроль цепей ТТ

Сервисные функции



-

Измерение всех параметров сети, доступных по схе-
ме подключения;



-

Технический учет электроэнергии;



-

Определение расстояния до места повреждения при
КЗ;



-

Учет коммутационного и механического ресурса вы-
ключателя;



-

Интеграция в АСУ ТП;



-

Связь с ПК по USB�

Характерные особенности

Для  реализации  защиты  от  однофазных  защит  блок

имеет вход для подключения ТТ нулевой последовательности�

21

ИНЖЕНЕРНО-ПРОИЗВОДСТВЕННЫЙ КОМПЛЕКС
МИКРОПРОЦЕССОРНЫХ УСТРОЙСТВ РЗА

МП устройства РЗА 0,4-220 кВ серии БЭМП РУ

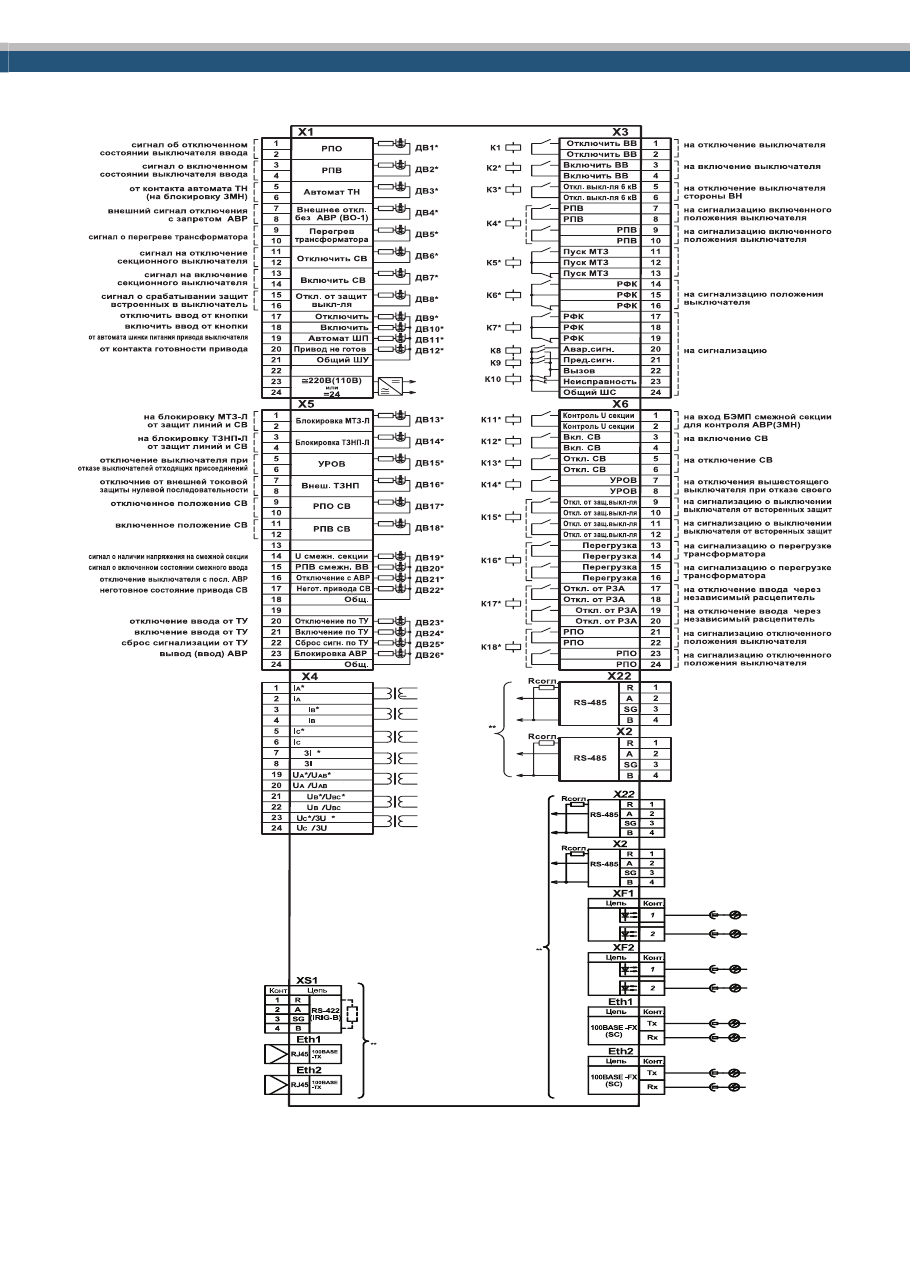

Схема присоединения

o

o

o

o

/
/

/

/

/

/

Примечание:
* Доступные для переназначения в матрице конфигурации входные и выходные сигналы�
** Исполнение по портам последовательной связи для БЭМП РУ-Х�X�X�Х УХЛ3�1 представлено на стр� 14 «Связь с АСУТП и ПК»

�

22

БЭМП РУ-04Р

Назначение и область применения



- защита  и  автоматика,  управление  и  сигнализация  вводов  питания  0,4  кВ  и

управление секционными выключателями�

Аппаратное исполнение

Измерительные входы
напряжения

U

AB_ВВ1

, U

BC_ВВ1

, U

AB_ВВ2

, U

BC_ВВ2

, U

AB_ВВ3

, U

BC_ВВ3



U

ном

 = 380 В

Количество дискретных
входов / выходов

58 входов / 18 реле

Габариты устройства (Ш х В х Г)

187 х 207 х 207 мм

Масса устройства

не более 6 кг

Потребляемая мощность:



- в дежурном режиме;



- в режиме срабатывания

7 Вт (17 ВА)

15 Вт (30 ВА)

Температурный диапазон

–40���+55 °C

Основные функции

Наименование

ANSI

Контроль цепей напряжения

60

Защита от повышения напряжения (ЗПН)

59

Защита от повышения частоты

81Н

Защита от понижения частоты

81L

Автоматика восстановления нормального режима электроснабжения (ВНР)
Блок команд управления выключателем
Цепь отключения

94

Цепь включения
Автоматика и контроль цепей управления
Предупредительная сигнализация
Внешнее отключение
Пуск автоматики АВР
Блокировка включения

Сервисные функции



-

Измерение всех параметров сети, доступных по схе-
ме подключения;



-

Технический учет электроэнергии;



-

Определение расстояния до места повреждения при
КЗ;



-

Учет коммутационного и механического ресурса вы-
ключателя;



-

Интеграция в АСУ ТП;



-

Связь с ПК по USB�

23

ИНЖЕНЕРНО-ПРОИЗВОДСТВЕННЫЙ КОМПЛЕКС
МИКРОПРОЦЕССОРНЫХ УСТРОЙСТВ РЗА

МП устройства РЗА 0,4-220 кВ серии БЭМП РУ

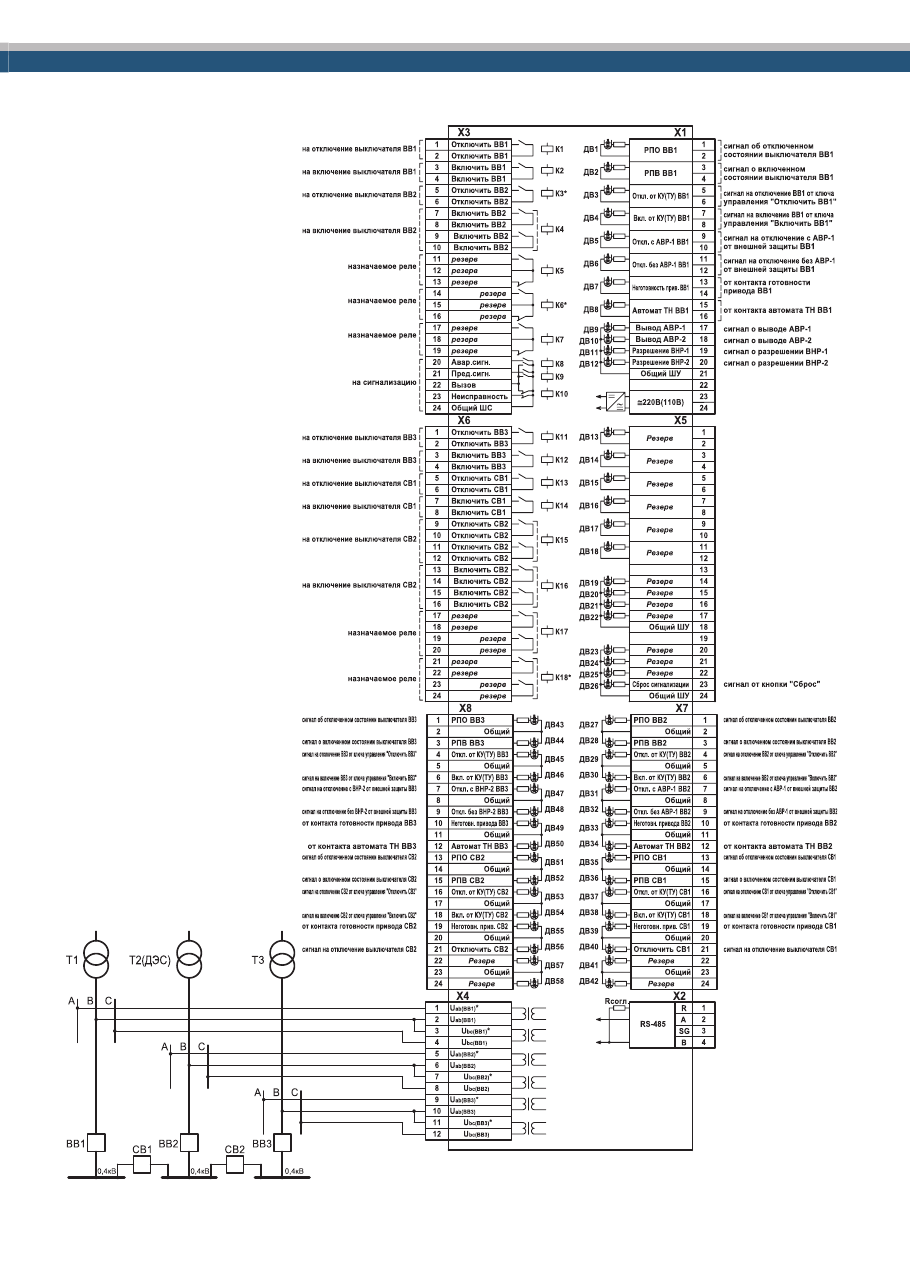

Схема присоединения

24

БЭМП РУ-ОЛ

Назначение и область применения



- защита и автоматика отходящей линии 6-35 кВ�

Аппаратное исполнение

Измерительные входы тока

I

A

, I

C

, 3I

0

;

I

ном

 = 5 А или 1 А; 3I

0 ном

 = 0,2 А

Измерительные входы
напряжения

U

A

, U

B

, U

C

 / U

AB

, U

BC

, 3U

0

U

ном

= 100 В

Количество дискретных
входов / выходов

12 входов / 10 реле

Габариты устройства (Ш х В х Г)

187 х 207 х 155 мм

Масса устройства

не более 4 кг

Потребляемая мощность:



- в дежурном режиме



- в режиме срабатывания

7 Вт (17 ВА)

15 Вт (30 ВА)

Температурный диапазон

–40���+55 °C

Основные функции

Наименование

ANSI

Максимальная токовая защита (МТЗ) с контролем направления мощности, пуском по
напряжению, внешней блокировкой (пуском)

50 / 51 / 50V / 51V / 67

4 ступени

Ускорение МТЗ
Токовая защита от замыканий на землю (ЗОЗЗ) с пуском по напряжению, контролем
направления мощности и высших гармоник

50N / 50G / 51G / 51N, 67N

2 ступени

Пуск по напряжению
Контроль цепей напряжения

60

Внешнее отключение и сигнализация
Защита от дуговых замыканий (ЗДЗ)
Резервирование при отказах выключателя (УРОВ)

50BF

Защита от несимметричного режима, от обрыва фаз (ЗОФ)

46 / 46R

Двукратное автоматическое повторное включение (АПВ)

79

Автоматическая частотная разгрузка (АЧР) и частотное автоматическое повторное
включение (ЧАПВ)

81L / 81R

1 ступень

Блок команд управления выключателем
Цепь отключения

94

Цепь включения
Реле фиксации
Автоматика и контроль цепей управления
Аварийная сигнализация
Предупредительная сигнализация

Сервисные функции



-

Измерение всех параметров сети, доступных по схе-
ме подключения;



-

Технический учет электроэнергии;



-

Определение расстояния до места повреждения при
КЗ;



-

Учет коммутационного и механического ресурса вы-
ключателя;



-

Интеграция в АСУ ТП;



-

Связь с ПК по USB�

Характерные особенности

Ток в фазе В вычисляется как сумма токов фазы А и С�
Устройство позволяет подключаться к фазным напряжени-

ям (U

А

, U

B

, U

C

 при наличии нулевого провода), либо к линейным

(U

АB

, U

BC

 при отсутствии нулевого провода) и шинке 3U

0

, выбор

типа  подключения  осуществляется  программно,  при  проведе-
нии наладки�

Устройство имеет переназначаемый вход блокировки ЗОЗЗ

с  зависимой  выдержкой  времени,  что  позволяет  реализовать
защиту  относительного  замера  без  использования  отдельной
групповой защиты�

25

ИНЖЕНЕРНО-ПРОИЗВОДСТВЕННЫЙ КОМПЛЕКС
МИКРОПРОЦЕССОРНЫХ УСТРОЙСТВ РЗА

МП устройства РЗА 0,4-220 кВ серии БЭМП РУ

Схема присоединения

Х3

1
2
3
4
5
6
7
8

10

9

11
12
13

16

15

14

19

18

17

20
21

23

22

24

Отключить

Общий ШС

Неисправность

Вызов

Пред. сигн.

Авар. сигн.

РФ

РФ

РФ

Пуск МТЗ

Пуск МТЗ

Пуск МТЗ

УРОВ на ВВ

Включить

Включить

Отключить

К5*

К6*

К7*

К8
К9

К10

Х1

=

ДВ1*

ДВ2*

ДВ3*

ДВ4*

ДВ5*

ДВ6*

ДВ7*

ДВ12*

ДВ11*

ДВ10*

ДВ9*

ДВ8*

Отключить

≅

220В (110В)

или

=24В

от контакта готовности привода

от устройства АЧР

АЧР

РПО

РПВ

на отключение выключателя

на включение выключателя

в схему ЗДЗ секции

на сигнализацию

1
2
3
4
5
6
7
8
9

10
11
12
13
14
15
16
17
18
19
20
21
22
23
24

К1

К2*

К3*

К4*

сигнал об отключенном

 состоянии выключателя

сигнал о включенном

 состоянии выключателя

от кнопки "Отключить"

от кнопки "Включить"

от автомата шинки питания привода выключателя

Включить

Автомат ШП

Привод не готов

Общий ШУ

ЗДЗ
ЗДЗ

УРОВ на СВ
УРОВ на СВ

Пуск МТЗ
Пуск МТЗ
Пуск МТЗ

внешний сигнал

(от газовой защиты и др.)

Внешнее

отключение

Внешняя

сигнализация

внешний сигнал

(от газовой защиты и др.)

ЗДЗ в отсеке

ввода/вывода

от датчиков ДЗ

отсека ввода/вывода

ЗДЗ в отсеке

выключателя

от датчиков ДЗ

отсека выключателя

Положение

тележки

от контакта тележки выключателя

и т.п. для передачи в АСУ

на отключение выключателя

ввода
на отключение секционного

выключателя
в схему логической защиты шин

в схему логической защиты шин;

на перменном опер. токе

на отключение по схеме

дешунтирования

УРОВ на ВВ













**

*

*

I

A

*

I

A

Х4

3I

0

*

I

C

*

I

C

U

A

* / U

AB

*

U

A

  / U

AB

   U

B

  / U

BC

   U

B

* / U

BC

*

U

C

* / 3U

0

*

U

C

  / 3U

0

1
2
3
4
5
6
7
8
9

10
11
12

3I

0

1
2
3
4

SG

R

В

A

RS-485

Rсогл.

Х22

1
2
3
4

SG

R

В

A

RS-485

Rсогл.

Х2

Конт.

Цепь

ХF1

1

2

Конт.

Цепь

ХF2

1

2

Конт.

Цепь

Eth1

Tx

Rx

(SC)

100BASE -FX

Конт.

Цепь

Eth2

Tx

Rx

(SC)

100BASE -FX

B

SG

A

R

RS-422

(IRIG-B)

2
3
4

Конт.

1

2
3
4

1

Цепь

ХS1

RJ45

100BASE

-TX

Eth1

RJ45

100BASE

-TX

Eth2

≅

Примечание:
* Доступные для переназначения в матрице конфигурации входные и выходные сигналы�
** Исполнение по портам последовательной связи для БЭМП РУ-Х�X�X�Х УХЛ3�1 представлено на стр� 14 «Связь с АСУТП и ПК»�

26

БЭМП РУ-ОЛ2

Назначение и область применения



- защита и автоматика отходящей линии 6-35 кВ�

Аппаратное исполнение

Измерительные входы тока

I

A

, I

C

, 3I

0



I

ном

 = 5 А или 1 А; 3I

0 ном

 = 0,2 А

Измерительные входы
напряжения

U

A

, U

B

, U

C

 / U

AB

, U

BC

, 3U

0

U

ном

 = 100 В

Количество дискретных
входов / выходов

26 входов / 18 реле

Габариты устройства (Ш х В х Г)

187 х 207 х 180 мм

Масса устройства

не более 5 кг

Потребляемая мощность:



- в дежурном режиме;



- в режиме срабатывания

7 Вт (17 ВА)

15 Вт (30 ВА)

Температурный диапазон

–40���+55 °C

Основные функции

Наименование

ANSI

Максимальная токовая защита (МТЗ) с контролем направления мощности, пуском по
напряжению, внешней блокировкой (пуском)

50 / 51 / 50V / 51V / 67

4 ступени

Ускорение МТЗ
Защита от замыканий на землю (ЗОЗЗ) с пуском по напряжению, контролем направления
мощности и высших гармоник

50N / 50G / 51G / 51N, 67N

2 ступени

Пуск по напряжению
Контроль цепей напряжения

60

Внешнее отключение и сигнализация
Защита от дуговых замыканий (ЗДЗ)
Резервирование при отказах выключателя (УРОВ)

50BF

Защита от несимметричного режима, от обрыва фаз (ЗОФ)

46 / 46R

Двукратное автоматическое повторное включение (АПВ)

79

Автоматическая частотная разгрузка (АЧР)и частотное автоматическое повторное
включение (ЧАПВ)

81L / 81R

1 ступень

Блок команд управления выключателем
Цепь отключения

94

Цепь включения
Реле фиксации
Автоматика и контроль цепей управления
Аварийная сигнализация
Предупредительная сигнализация

Сервисные функции



-

Измерение  всех  параметров  сети,
доступных по схеме подключения;



-

Технический учет электроэнергии;



-

Определение расстояния до места
повреждения при КЗ;



-

Учет коммутационного и механиче-
ского ресурса выключателя;



-

Интеграция в АСУ ТП;



-

Связь с ПК по USB�

Характерные особенности

Отличается от устройства БЭМП РУ-ОЛ большим количеством дискретных

входов и выходных реле�

Ток в фазе В вычисляется как сумма токов фазы А и С�
Устройство позволяет подключаться к фазным напряжениям (U

А

, U

B

, U

C

 при

наличии нулевого провода), либо к линейным (U

АB

, U

BC

 при отсутствии нулевого

провода) и шинке 3U

0

 , выбор типа подключения осуществляется программно,

при проведении наладки�

Устройство имеет переназначаемый вход блокировки ЗОЗЗ с зависимой вы-

держкой  времени,  что  позволяет  реализовать  защиту  относительного  замера
без использования отдельной групповой защиты�

27

ИНЖЕНЕРНО-ПРОИЗВОДСТВЕННЫЙ КОМПЛЕКС
МИКРОПРОЦЕССОРНЫХ УСТРОЙСТВ РЗА

МП устройства РЗА 0,4-220 кВ серии БЭМП РУ

Схема присоединения

**

**

Х6

1
2
3
4
5
6
7
8

10

9

11
12
13

16

15

14

19

18

17

20
21

23

22

24

резерв

Х5

ДВ13*

ДВ14*

ДВ15*

ДВ16*

ДВ17*

ДВ18*

I

A

*

I

A

Х4

3I

0

*

I

C

*

I

C

1
2
3
4
5
6
7
8
9

10
11
12
13
14
15
16
17
18
19
20
21
22
23
24

Х3

1
2
3
4
5
6
7
8

10

9

11
12
13

16

15

14

19

18

17

20
21

23

22

24

Отключить

Общий ШС

Неисправность

Вызов

Пред. сигн.

Авар. сигн.

РФ

РФ

РФ

Пуск МТЗ

Пуск МТЗ

Пуск МТЗ

УРОВ на ВВ

Включить

Включить

Отключить

К5*

К6*

К7*

К8
К9

К10

Х1

=

≅

ДВ1*

ДВ2*

ДВ3*

ДВ4*

ДВ5*

ДВ6*

ДВ7*

ДВ12*

ДВ11*

ДВ10*

ДВ9*

ДВ8*

Отключить

≅

220В (110В)

или

=24В

от контакта готовности привода

от устройства АЧР

АЧР

РПО

РПВ

на отключение выключателя

на включение выключателя

в схему ЗДЗ секции

на сигнализацию

1
2
3
4
5
6
7
8
9

10
11
12
13
14
15
16
17
18
19
20
21
22
23
24

К18*

К17*

К16*

К15*

К1

К2*

К3*

К4*

К11*

К12*

К13*

К14*

резерв

резерв
резерв

Откл. от РЗА
Откл. от РЗА

сигнал об отключенном

 состоянии выключателя

сигнал о включенном

 состоянии выключателя

от кнопки "Отключить"

от кнопки "Включить"

ДВ26*

ДВ25*

ДВ24*

ДВ23*

ДВ22*

ДВ21*

ДВ20*

ДВ19*

от автомата шинки питания привода выключателя

Общ.

Отключение по ТУ
Включение по ТУ

Сброс сигнал.

Дистанц. режим

Общ.

деблокировка цепи включения

от устройства телеуправления

Включить

Автомат ШП

Привод не готов

Общий ШУ

U

A

* / U

AB

*

U

A

  / U

AB

   U

B

  / U

BC

   U

B

* / U

BC

*

U

C

* / 3U

0

*

U

C

  / 3U

0

1
2
3
4
5
6
7
8
9

10
11
12

внешний сигнал на вывод ЧАПВ

Блокировка

ЗОЗЗ

внешний сигнал на работу ЧАПВ

ЗДЗ
ЗДЗ

УРОВ на СВ
УРОВ на СВ

Пуск МТЗ
Пуск МТЗ
Пуск МТЗ

на телесигнализацию

УРОВ
УРОВ

РПО
РПО

РПО
РПО

РПВ
РПВ

РПВ

РПВ

внешний сигнал

(от газовой защиты и др.)

Внешнее

отключение

Внешняя

сигнализация

внешний сигнал

(от газовой защиты и др.)

ЗДЗ в отсеке

ввода/вывода

от датчиков ДЗ

отсека ввода/вывода

ЗДЗ в отсеке

выключателя

от датчиков ДЗ

отсека выключателя

Положение

тележки

от контакта тележки выключателя

и т.п. для передачи в АСУ

от защит линий на блокировку ЗОЗЗ

с зависимой характеристикой

ЧАПВ

Внешнее

отключение-2

Внешняя

сигнализация-2

от внешнего сигнала

на отключение

от внешнего сигнала

на сигнализацию

Вывод ЧАПВ

внешний сигнал на вывод АПВ

Вывод АПВ

Положение KA-1 (ШР)

сигнал о положение шинного разъединителя

Положение KA-1 (ШЗ)

сигнал о положение шинного заземлителя

Положение KA-1 (ЛР)

сигнал о положение линейного разъединителя

Положение KA-1 (ЛЗ)

сигнал о положение линейного заземлителя

сброс сигнализации от кнопки или ТУ

3I

0

на отключение выключателя

ввода
на отключение секционного

выключателя
в схему логической защиты шин

в схему логической защиты шин;

на перменном опер. токе

на отключение по схеме

дешунтирования

резерв
резерв

резерв
резерв

на отключение через

цепи дешунтирования

на телесигнализацию

УРОВ на ВВ

Аварийное откл.

Предупред. сигнал.

1
2
3
4

SG

R

В

A

RS-485

Rсогл.

Х22

1
2
3
4

SG

R

В

A

RS-485

Rсогл.

Х2

Конт.

Цепь

ХF1

1

2

Конт.

Цепь

ХF2

1

2

Конт.

Цепь

Eth1

Tx

Rx

(SC)

100BASE -FX

Конт.

Цепь

Eth2

Tx

Rx

(SC)

100BASE -FX

B

SG

A

R

RS-422

(IRIG-B)

2
3
4

Конт.

1

2
3
4

1

Цепь

ХS1

RJ45

100BASE

-TX

Eth1

RJ45

100BASE

-TX

Eth2



Примечание:
* Доступные для переназначения в матрице конфигурации входные и выходные сигналы�
** Исполнение по портам последовательной связи для БЭМП РУ-Х�X�X�Х УХЛ3�1 представлено на стр� 14 «Связь с АСУТП и ПК»�

28

БЭМП РУ-ТЛ

Назначение и область применения



- защита и автоматика отходящей линии 6-35 кВ�

Аппаратное исполнение

Измерительные входы тока

I

A

, I

B

, I

C

, 3I

0

I

ном

 = 5 А или 1 А; 3I

0 ном

 = 0,2 А

Измерительные входы
напряжения

U

A

, U

B

, U

C

 / U

AB

, U

BC

, 3U

0



U

ном

 = 100 В

Количество дискретных
входов / выходов

12 входов / 10 реле

Габариты устройства (Ш х В х Г)

187 х 207 х 155 мм

Масса устройства

не более 4 кг

Потребляемая мощность:



- в дежурном режиме;



- в режиме срабатывания

7 Вт (17 ВА)

15 Вт (30 ВА)

Температурный диапазон

–40���+55 °C

Основные функции

Наименование

ANSI

Максимальная токовая защита (МТЗ) с контролем направления мощности, пуском по
напряжению, внешней блокировкой (пуском)

50 / 51 / 50V / 51V / 67

4 ступени

Ускорение МТЗ
Защита от замыканий на землю (ЗОЗЗ) с пуском по напряжению, контролем направления
мощности и высших гармоник

50N / 50G / 51G / 51N, 67N

2 ступени

Пуск по напряжению
Контроль цепей напряжения

60

Внешнее отключение и сигнализация
Защита от дуговых замыканий (ЗДЗ)
Резервирование при отказах выключателя (УРОВ)

50BF

Защита от несимметричного режима, от обрыва фаз (ЗОФ)

46 / 46R

Двукратное автоматическое повторное включение (АПВ)

79

Автоматическая частотная разгрузка (АЧР) и частотное автоматическое повторное
включение (ЧАПВ)

81L / 81R

1 ступень

Блок команд управления выключателем
Цепь отключения

94

Цепь включения
Реле фиксации
Автоматика и контроль цепей управления
Аварийная сигнализация
Предупредительная сигнализация

Сервисные функции



-

Измерение  всех  параметров  сети,  до-
ступных по схеме подключения;



-

Технический учет электроэнергии;



-

Определение  расстояния  до  места  по-
вреждения при КЗ;



-

Учет коммутационного и механического
ресурса выключателя;



-

Интеграция в АСУ ТП;



-

Связь с ПК по USB�

Характерные особенности

Отличается от устройства БЭМП РУ-ОЛ наличием входного ТТ в фазе В�
Устройство позволяет подключаться к фазным напряжениям (U

А

, U

B

, U

C



при наличии нулевого провода), либо к линейным (U

АB

, U

BC

 при отсутствии

нулевого провода) и шинке 3U

0

, выбор типа подключения осуществляется

программно, при проведении наладки�

Устройство имеет переназначаемый вход блокировки ЗОЗЗ с зависимой

выдержкой времени, что позволяет реализовать защиту относительного за-
мера без использования отдельной групповой защиты�

29

ИНЖЕНЕРНО-ПРОИЗВОДСТВЕННЫЙ КОМПЛЕКС
МИКРОПРОЦЕССОРНЫХ УСТРОЙСТВ РЗА

МП устройства РЗА 0,4-220 кВ серии БЭМП РУ

Схема присоединения









































**

**

Х3

Х1

=

ܫ

ДВ1*

ДВ2*

ДВ3*

ДВ4*

ДВ5*

ДВ6*

ДВ7*

ДВ12*

ДВ11*

ДВ10*

ДВ9*

ЗДЗ в отсеке

выключателя

ЗДЗ в отсеке

ввода/вывода

Внешняя

сигнализация

Внешнее

отключение

ДВ8*

Положение

тележки

Отключить

ܫ

220В (110В)

или

=24В

внешний сигнал

(от газовой защиты и др.)

от контакта тележки выключателя

и т.п. для передачи в АСУ

от контакта готовности привода

от устройства АЧР

АЧР

РПО

РПВ

внешний сигнал

(от газовой защиты и др.)

1
2
3
4
5
6
7
8
9

10
11
12
13
14
15
16
17
18
19
20
21
22
23
24

сигнал об отключенном

 состоянии выключателя

сигнал о включенном

 состоянии выключателя

от датчиков ДЗ

отсека ввода/вывода

от датчиков ДЗ

отсека выключателя

от кнопки "Отключить"

от кнопки "Включить"

от автомата шинки питания привода выключателя

Включить

Автомат ШП

Привод не готов

Общий ШУ

I

A

*

I

A

Х4

I

C

*

I

C

3I

0

*

3I

0

I

B

*

I

B

U

A

* / U

AB

*

U

A

  / U

AB

   U

B

 / U

BC

   U

B

* / U

BC

*

U

C

* / 3U

0

*

U

C

  / 3U

0

1
2
3
4
5
6
7
8

21
22
23
24

19
20

1
2
3
4
5
6
7
8

10

9

11
12
13

16

15

14

19

18

17

20
21

23

22

24

Отключить

Общий ШС

Неисправность

Вызов

Пред. сигн.

Авар. сигн.

РФ

РФ

РФ

Пуск МТЗ

Пуск МТЗ

Пуск МТЗ

Пуск МТЗ

Пуск МТЗ

Пуск МТЗ

УРОВ на СВ

УРОВ на СВ

УРОВ на ВВ

УРОВ на ВВ

ЗДЗ

Включить

Включить

Отключить

К5*

К6*

К7*

К8
К9

К10

ЗДЗ

на отключение выключателя

на включение выключателя

в схему ЗДЗ секции

на отключение выключателя

ввода

на сигнализацию

на отключение секционного

выключателя
в схему логической

защиты шин

К1

К2*

К3*

К4*

в схему лической защиты шин;

на переменном опер. токе

на отключение по схеме

дешунтирования

1
2
3
4

SG

R

В

A

RS-485

Rсогл.

Х22

1
2
3
4

SG

R

В

A

RS-485

Rсогл.

Х2

1

2

Конт.

Цепь

ХF1

1

2

Конт.

Цепь

ХF2

Конт.

Цепь

Eth1

Tx

Rx

(SC)

100BASE -FX

Конт.

Цепь

Eth2

Tx

Rx

(SC)

100BASE -FX

RS-422

(IRIG-B)

2

3

4

Конт.

1

2
3
4

1

Цепь

ХS1

RJ45

100BASE

-TX

Eth1

RJ45

100BASE

-TX

Eth2

B

SG

A

R

Примечание:
* Доступные для переназначения в матрице конфигурации входные и выходные сигналы�
** Исполнение по портам последовательной связи для БЭМП РУ-Х�X�X�Х УХЛ3�1 представлено на стр� 14 «Связь с АСУТП и ПК»�

30

БЭМП РУ-ТЛ2

Назначение и область применения



- защита и автоматика отходящей линии 6-35 кВ�

Аппаратное исполнение

Измерительные входы тока

I

A

, I

B

, I

C

, 3I

0



I

ном

 = 5 А или 1 А; 3I

0 ном

 = 0,2 А

Измерительные входы
напряжения

U

A

, U

B

, U

C

 / U

AB

, U

BC

, 3U

0



U

ном

 = 100 В

Количество дискретных
входов / выходов

26 входов / 18 реле

Габариты устройства (Ш х В х Г)

187 х 207 х 180 мм

Масса устройства

5 кг

Потребляемая мощность:



- в дежурном режиме;



- в режиме срабатывания

7 Вт (17 ВА)

15 Вт (30 ВА)

Температурный диапазон

–40���+55 °C

Основные функции

Наименование

ANSI

Максимальная токовая защита (МТЗ) с контролем направления мощности, пуском по
напряжению, внешней блокировкой (пуском)

50 / 51 / 50V / 51V / 67

4 ступени

Ускорение МТЗ
Защита от замыканий на землю (ЗОЗЗ) с пуском по напряжению, контролем направления
мощности и высших гармоник

50N / 50G / 51G / 51N, 67N

2 ступени

Пуск по напряжению
Контроль цепей напряжения

60

Внешнее отключение и сигнализация
Защита от дуговых замыканий (ЗДЗ)
Резервирование при отказах выключателя (УРОВ)

50BF

Защита от несимметричного режима, от обрыва фаз (ЗОФ)

46 / 46R

Двукратное автоматическое повторное включение (АПВ)

79

Автоматическая частотная разгрузка (АЧР) и частотное автоматическое повторное
включение (ЧАПВ)

81L / 81R

1 ступень

Блок команд управления выключателем
Цепь отключения

94

Цепь включения
Реле фиксации
Автоматика и контроль цепей управления
Аварийная сигнализация
Предупредительная сигнализация

Сервисные функции



-

Измерение  всех  параметров  сети,
доступных по схеме подключения;



-

Технический учет электроэнергии;



-

Определение  расстояния  до  места
повреждения при КЗ;



-

Учет  коммутационного  и  механиче-
ского ресурса выключателя;



-

Интеграция в АСУ ТП;



-

Связь с ПК по USB�

Характерные особенности

Отличается от устройства БЭМП РУ-ОЛ2 наличием входного ТТ в фазе В�

Отличается от устройства БЭМП РУ-ТЛ большим количеством дискретных вхо-
дов и выходных реле�

Устройство позволяет подключаться к фазным напряжениям (U

А

, U

B

, U

C

 при

наличии нулевого провода), либо к линейным (U

АB

, U

BC

 при отсутствии нулевого

провода) и шинке 3U

0

, выбор типа подключения осуществляется про-граммно,

при проведении наладки�

Устройство  имеет  переназначаемый  вход  блокировки  ЗОЗЗ  с  зависимой

выдержкой времени, что позволяет реализовать защиту относительного заме-
ра без использования отдельной групповой защиты�

31

ИНЖЕНЕРНО-ПРОИЗВОДСТВЕННЫЙ КОМПЛЕКС
МИКРОПРОЦЕССОРНЫХ УСТРОЙСТВ РЗА

МП устройства РЗА 0,4-220 кВ серии БЭМП РУ

Схема присоединения



















































































**

**

Х6

1
2
3
4
5
6
7
8

10

9

11
12
13

16

15

14

19

18

17

20
21

23

22

24

резерв

Х5

ДВ13*

ДВ14*

ДВ15*

ДВ16*

ДВ17*

ДВ18*

I

A

*

I

A

Х4

I

C

*

I

C

3I

0

*

3I

0

I

B

*

I

B

U

A

* / U

AB

*

U

A

  / U

AB

   U

B

 / U

BC

   U

B

* / U

BC

*

U

C

* / 3U

0

*

U

C

  / 3U

0

1
2
3
4
5
6
7
8

21
22
23
24

19
20

1
2
3
4
5
6
7
8
9

10
11
12
13
14
15
16
17
18
19
20
21
22
23
24

Х3

1
2
3
4
5
6
7
8

10

9

11
12
13

16

15

14

19

18

17

20
21

23

22

24

Отключить

Общий ШС

Неисправность

Вызов

Пред. сигн.

Авар. сигн.

РФ

РФ

РФ

Пуск МТЗ

Пуск МТЗ

Пуск МТЗ

Пуск МТЗ

Пуск МТЗ

Пуск МТЗ

УРОВ на СВ

УРОВ на СВ

УРОВ на ВВ

УРОВ на ВВ

ЗДЗ

Включить

Включить

Отключить

К5*

К6*

К7*

К8
К9

К10

ЗДЗ

Х1

=

ܫ

ДВ1*

ДВ2*

ДВ3*

ДВ4*

ДВ5*

ДВ6*

ДВ7*

ДВ12*

ДВ11*

ДВ10*

ДВ9*

ЗДЗ в отсеке

выключателя

ЗДЗ в отсеке

ввода/вывода

Внешняя

сигнализация

Внешнее

отключение

ДВ8*

Положение

тележки

Отключить

220В (110В)

или

=24В

внешний сигнал

(от газовой защиты и др.)

от контакта тележки выключателя

и т.п. для передачи в АСУ

от контакта готовности привода

от устройства АЧР

АЧР

РПО

РПВ

внешний сигнал

(от газовой защиты и др.)

на отключение выключателя

на включение выключателя

в схему ЗДЗ секции

на отключение выключателя

ввода

на сигнализацию

на отключение секционного

выключателя
в схему логической

защиты шин

1
2
3
4
5
6
7
8
9

10
11
12
13
14
15
16
17
18
19
20
21
22
23
24

К18*

К17*

К16*

К15*

К1

К2*

К3*

К4*

К11*

К12*

К13*

К14*

резерв

резерв
резерв

резерв
резерв

резерв
резерв

РПВ

РПВ
РПВ

РПВ

РПО

РПО
РПО

РПО

УРОВ
УРОВ

Откл. от РЗА
Откл. от РЗА

Аварийное

откл.

Предупред.

сигнал.

в схему лической защиты шин;

на переменном опер. токе

на отключение по схеме

дешунтирования

на отключения через

цепи дешунтирования

на телесигнализацию

сигнал об отключенном

 состоянии выключателя

сигнал о включенном

 состоянии выключателя

от датчиков ДЗ

отсека ввода/вывода

от датчиков ДЗ

отсека выключателя

от кнопки "Отключить"

от кнопки "Включить"

внешний сигнал

на работу ЧАПВ

Блокировка

ЗОЗЗ

от защит линий на блокировку

ЗОЗЗ с зависимой характеристикой

ЧАПВ

от внешнего сигнала

на отключение

Внешнее

отключение-2

Внешняя

сигнализация-2

от внешнего сигнала

на сигнализацию

Вывод АПВ

внешний сигнал

на вывод АПВ

внешний сигнал

на вывод ЧАПВ

Вывод ЧАПВ

ДВ26*

ДВ25*

ДВ24*

ДВ23*

ДВ22*

ДВ21*

ДВ20*

ДВ19*

Положение КА-1 (ШР)

от автомата шинки питания привода выключателя

сигнал о положение шинного разъединителя

Положение КА-2 (ШЗ)
Положение КА-3 (ЛР)
Положение КА-4 (ЛЗ)

Общ.

Отключение по ТУ
Включение по ТУ
Сброс сигнализации

Деблокировка

Общ.

сигнал о положение шинного заземлителя
сигнал о положение линейного разъединителя
сигнал о положение линейного заземлителя

Сброс сигнализации от кнопки или ТУ

Деблокировка цепи включения

от устройства телеуправления

Включить

Автомат ШП

Привод не готов

Общий ШУ

1
2
3
4

SG

R

В

A

RS-485

Rсогл.

Х22

1
2
3
4

SG

R

В

A

RS-485

Rсогл.

Х2

Конт.

Цепь

ХF1

1

2

Конт.

Цепь

ХF2

1

2

Конт.

Цепь

Eth1

Tx

Rx

(SC)

100BASE -FX

Конт.

Цепь

Eth2

Tx

Rx

(SC)

100BASE -FX

RS-422

(IRIG-B)

2
3
4

Конт.

1
2
3
4

1

Цепь

ХS1

RJ45

100BASE

-TX

Eth1

RJ45

100BASE

-TX

Eth2

ܫ

B

SG

A

R

Примечание:
* Доступные для переназначения в матрице конфигурации входные и выходные сигналы�
** Исполнение по портам последовательной связи для БЭМП РУ-Х�X�X�Х УХЛ3�1 представлено на стр� 14 «Связь с АСУТП и ПК»�

32

БЭМП РУ-ТТ

Назначение и область применения



- токовые защиты линии 6-10 кВ�

Аппаратное исполнение

Измерительные входы тока

I

A

, I

C

, 3I

0



I

ном

 = 5 А или 1 А; 3I

0 ном

 = 0,2 А

Количество дискретных
входов / выходов

6 входов / 7 реле

Габариты устройства (Ш х В х Г)

250 х 240 х 68 мм

Масса устройства

не более 4 кг

Потребляемая мощность:



- в дежурном режиме;



- в режиме срабатывания

3 Вт (5 ВА)

15 Вт (22 ВА)

Температурный диапазон

–40���+55 °C

Основные функции

Наименование

ANSI

Максимальная токовая защита (МТЗ) с внешними блокировкой и пуском по напряжению

50 / 51 / 50V / 51V

3 ступени

Ускорение МТЗ
Защита от замыканий на землю (ЗОЗЗ) по току нулевой последовательности
Внешнее отключение и сигнализация
Защита от дуговых замыканий (ЗДЗ)
Резервирование при отказах выключателя (УРОВ)

50BF

Защита от несимметричного режима, от обрыва фаз (ЗОФ)

46 / 46R

Автоматическое повторное включение (АПВ)

79

Автоматическая частотная разгрузка (АЧР) и частотное автоматическое повторное
включение (ЧАПВ)

81L / 81R

1 ступень

Блок команд управления выключателем
Цепь отключения

94

Цепь включения
Реле фиксации
Автоматика и контроль цепей управления
Аварийная сигнализация
Предупредительная сигнализация

Сервисные функции



-

Измерение  всех  параметров
сети,  доступных  по  схеме  под-
ключения;



-

Определение расстояния до ме-
ста повреждения при КЗ;



-

Учет коммутационного и механи-
ческого ресурса выключателя;



-

Интеграция в АСУ ТП;



-

Связь с ПК по USB�

Характерные особенности

Устройство имеет универсальное питание, в нормальном режиме питание осу-

ществляется от цепей переменного или постоянного оперативного тока, при исчез-
новении оперативного тока в случае КЗ питание осуществляется от токовых цепей
при условии превышения тока в двух фазах не менее 3,5 А или одной фазе 4,5 А�

Ток в фазе В вычисляется как сумма токов фазы А и С�
Отсутствуют входные цепи напряжения�
Устройство  имеет  переназначаемый  вход  блокировки  ЗОЗЗ  с  зависимой  вы-

держкой времени, что позволяет реализовать защиту относительного замера без
использования отдельной групповой защиты, требующей подключения ко всем ТТ
нулевой последовательности отходящих присоединений�
