3.4.5  Подсоединение  выдвижных  блоков  размером  1/3  М  и  1/2  М  к

вертикальным шинам питания осуществляется через специальные адаптеры.

В  адаптере  установлены  контакты  втычные  для  присоединения  силовых цепей

выдвижного  блока  к  вертикальным  шинам,  а  также  предусмотрены  отверстия  для
вывода жгута проводов вспомогательных цепей (см. рисунки 5 и 6а).

3.4.6  Выдвижные  блоки  размером  1М  и  выше  устанавливаются  в  шкафы  без

адаптера,  при  этом  входные  и  выходные  разъемы,  разъемы  вспомогательных  цепей
установлены непосредственно на задней стенке блока (см. рисунок 6б).















а)















б)

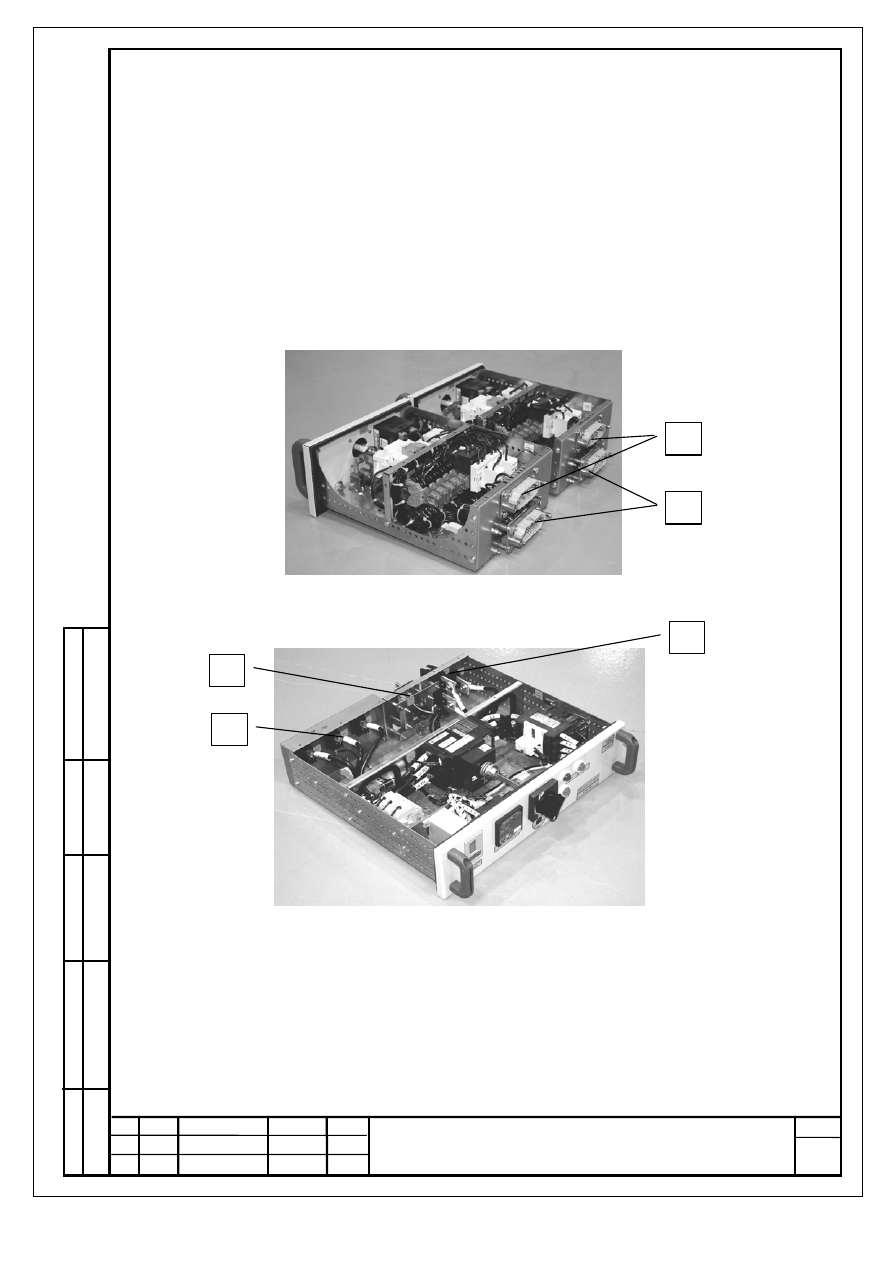

Рисунок 6 - Расположение разъёмов выдвижных блоков:

а) разъёмы силовых  и вспомогательных цепей в блоках

размером  1/2 М (вид сзади); б) разъёмы в блоках размером  1М и более

1 –

разъёмы для подключения  к вертикальным распределительным шинам;

2 –

разъёмы  вспомогательных цепей; 3 – выходные  разъёмы силовых цепей блока



П

од

пис

ь

и



Ин

в.

 д

уб

л.



В

зам

. И

нв

. №



П

од

пис

ь и

 д

ат

а

Ин

в.

 п

од

л.







НКУ143 183-18, том 1



Дата

Подпись

№  докум.

Лист

Изм.

Лист

18













3

.4.7  Механизм  выкатывания  выдвижных  блоков  снабжен  упором,

ограничивающим  максимальное  перемещение  блока,  а  также  блокировкой,
исключающей перемещение блока при включенном автоматическом выключателе.

3

.4.8  Выдвижные  части  обеспечивают  возможность  их  установки  в  шкафу  с

фиксацией в положениях (см. рисунок 7):

присоединенное:  положение    выдвижной  части,  в  котором    она  полностью

присоединена  для  выполнения  предназначенной  функции  (ключ  установлен  в
положении «вкачено»);

испытательное:  положение  выдвижной  части,  в  котором  соответствующие

главные цепи разомкнуты на стороне питания, а вспомогательные цепи соединены для
обеспечения  возможности  проведения    испытаний  выдвижной  части;  при  этом
выдвижная  часть  остается  механически  соединенной  со  шкафом  (ключ  установлен  в
положении «тест»);

отсоединенное (изолированное): положение выдвинутой части, при котором в

ее главных и вспомогательных цепях достигается изоляционный промежуток, при этом
выдвижная часть остается механически присоединенной к шкафу (ключ установлен в
положении «выкачено»);

отделенное: положение выдвижной части, при котором она находится вне щита

и механически и электрически отделена от него.

3.4.9  Конструкция  предусматривает  механическую  фиксацию  блока  в

присоединенном и испытательном положениях.

3.4.10 Во всех блоках предусмотрена возможность предоставления информации

в АСУ ТП о нерабочем положении блока (контакт S1).  В блоках с управлением от АСУ
(в  обозначении  блока  имеется  буква  «А»)  благодаря  наличию  дополнительного
контакта S2 предоставляется информация об испытательном положении блока.

3.4.11  Выдвижные блоки имеют механические блокировки, обеспечивающие:

невозможность  перемещения  выдвижной  части  в  присоединенное  положение

при включенном положении автоматического выключателя;

невозможность установки выдвижной части  из присоединенного положения в

испытательное при включенном автоматическом выключателе;

невозможность  включения  автоматического  выключателя,  установленного  на

выдвижной  части  в  промежуточных  положениях  (незафиксированных  в
присоединенном или испытательном положениях).



П

од

пис

ь

и



Ин

в.

 д

уб

л.



В

зам

. И

нв

. №



П

од

пис

ь и

 д

ат

а

Ин

в.

 п

од

л.







НКУ143 183-18, том 1



Дата

Подпись

№  докум.

Лист

Изм.

Лист

19























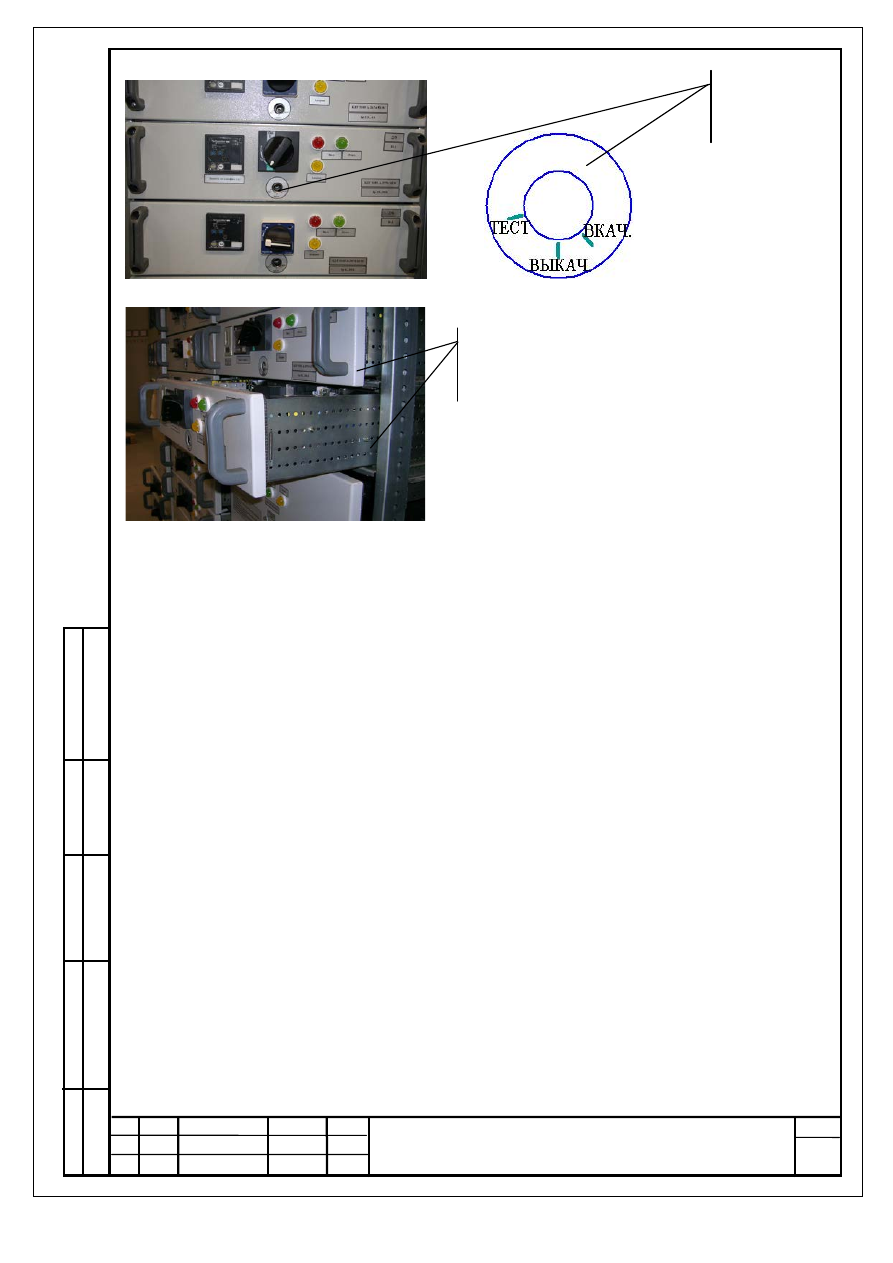

Рисунок 7  - Варианты положения блока



3

.4.12    Конструкцией  предусмотрено  использование  трех  видов  привода

автоматических  выключателей до 630 А:

ручной привод, закрываемый дверцей;

ручной привод, проходящий сквозь дверь (выносная рукоятка);

-

электрический дистанционный привод.

3

.4.13  В случае, если в шкафу не устанавливается отдельный модуль (модули),

то вместо него (них) устанавливается фальшпанель (фальшпанели), в опросном листе
записывается    «Фальшпанель».  В  этом  случае  в  шкафу  не  предусматривается
размещение  адаптера  для  установки  блока.  В  дальнейшем  установка  блоков  в  этом
месте возможна только после установки адаптера. Адаптеры можно установить только
при полностью обесточенном шкафе.

3

.4.14    Если  в  будущем  на  этом  месте  предполагается  установка  конкретного

блока,  но  блок  в  настоящий  момент  не  поставляется,  то  в  опросном  листе    делается
запись «Резервный адаптер для блока ……..» с указанием обозначения блока.           В
этом  случае  устанавливается  соответствующий  адаптер  и  производится  коммутация
вспомогательных цепей в соответствии со схемой указанного блока.      В дальнейшем в
этой ячейке может быть установлен только указанный блок.        Для установки блока

отсоединенное

положение

блока

Табличка

положения

блока



П

од

пис

ь

и



Ин

в.

 д

уб

л.



В

зам

. И

нв

. №



П

од

пис

ь и

 д

ат

а

Ин

в.

 п

од

л.







НКУ143 183-18, том 1



Дата

Подпись

№  докум.

Лист

Изм.

Лист

20













необходимо  только  подключить  в  отсеке  присоединений  кабели  главных  и
вспомогательных цепей.



3

.5  Отсек присоединений

3

.5.1    Отсек  присоединений  предназначен  для  присоединений  внешних

(заказчика)  кабелей  и  представляет  собой  ячейку,  примыкающую  к  отсеку
функциональной  аппаратуры,  либо  в  отсеке  функциональной  аппаратуры
предусмотрено место для их присоединения.







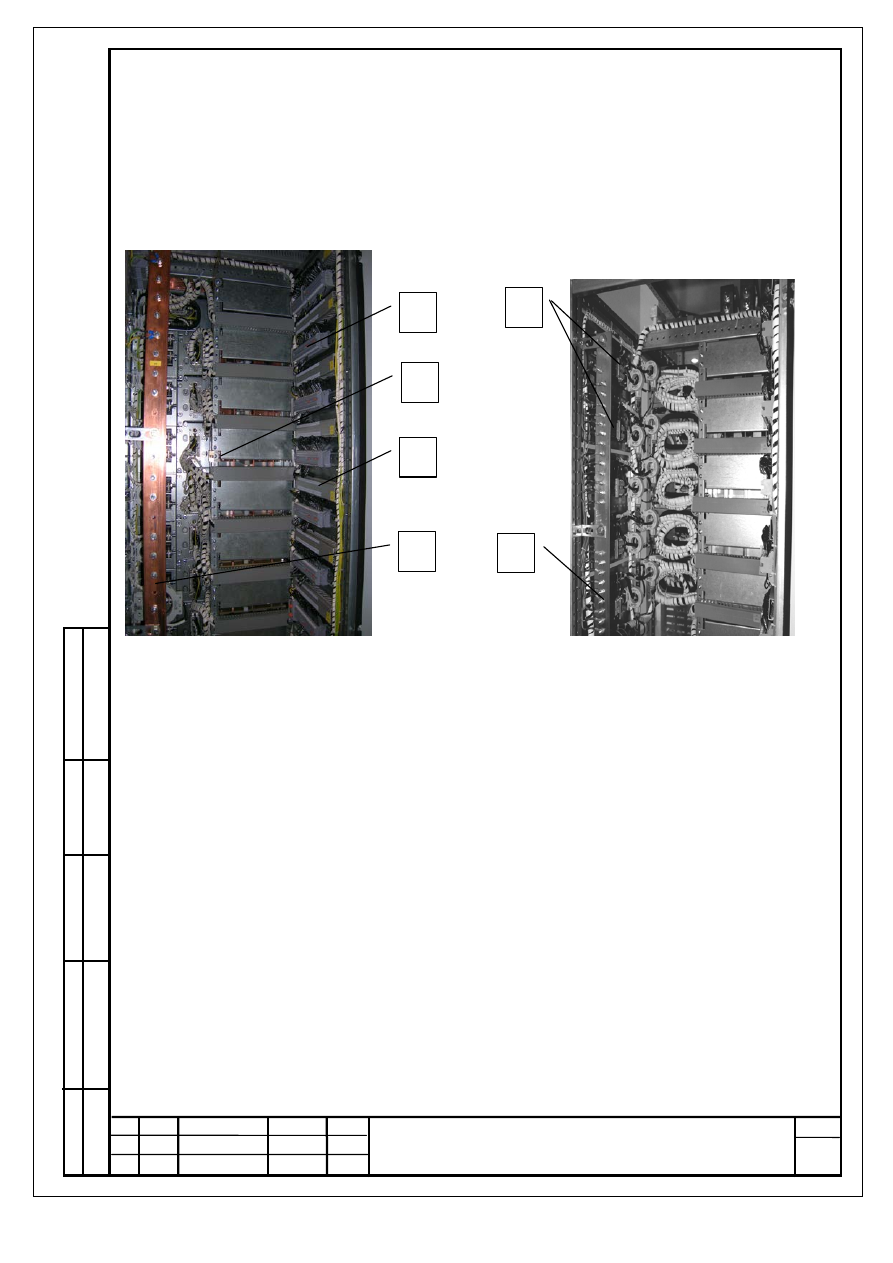

Рисунок 8 - Шкаф одностороннего обслуживания

с отсеком присоединений справа

1 -

клеммные зажимы вспомогательных цепей расположены на левой стенке в зоне

блока; 2- клеммные зажимы силовых цепей расположены на задней стенке в зоне

блока (для шкафов, укомплектованных блоками  размером 1/3М, 1/2М);

3 -

угольники для ориентировки кабеля Заказчика расположены на правой стойке

шкафа; 4 - короба для укладки жгутов проводов Заказчика; 5 - вертикальные шины

РЕ и N c отверстиями для подключения кабелей Заказчика и заземляющих проводов;

6 -

отсек присоединений





П

од

пис

ь

и



Ин

в.

 д

уб

л.



В

зам

. И

нв

. №



П

од

пис

ь и

 д

ат

а

Ин

в.

 п

од

л.







НКУ143 183-18, том 1



Дата

Подпись

№  докум.

Лист

Изм.

Лист

21













3.5.2 Расположение отсека присоединений  зависит от вида обслуживания.
В шкафу одностороннего обслуживания отсек присоединений расположен сбоку

(справа)  от  отсека  функциональной  аппаратуры  (см.  рисунок  8);  в  шкафу
двухстороннего  обслуживания  –  с  задней  стороны  от  отсека  функциональной
аппаратуры (см. рисунок 9).















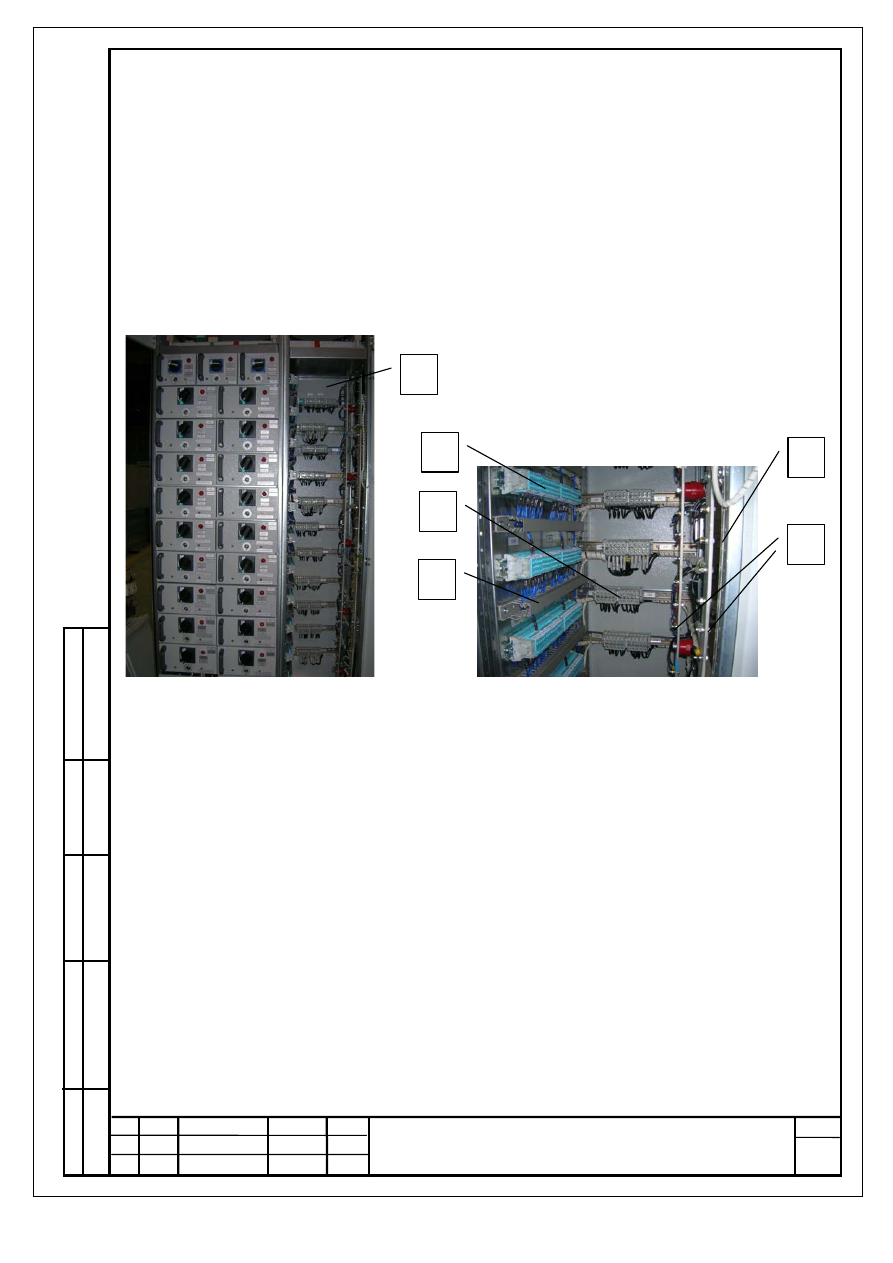

Рисунок 9 - Шкаф двухстороннего обслуживания

с отсеком присоединений сзади ( вид шкафа сзади).

1 -

клеммные зажимы вспомогательных цепей расположены на правой стенке  в

зоне блока; 2 - клеммные зажимы силовых цепей расположены на левой стенке в

зоне блока (для шкафов, укомплектованных блоками  размером 1/3М, 1/2М);

3 -

угольники  для ориентации кабеля Заказчика; 4 - короба для укладки жгутов

проводов Заказчика; 5 - вертикальные шины РЕ и N c отверстиями для

подключения кабелей Заказчика и заземляющих проводов (для шкафов,

укомплектованных блоками  размером 1М и более ); 6 - вертикальная шина РЕ c

отверстиями для подключения кабелей Заказчика.





П

од

пис

ь

и



Ин

в.

 д

уб

л.



В

зам

. И

нв

. №



П

од

пис

ь и

 д

ат

а

Ин

в.

 п

од

л.







НКУ143 183-18, том 1



Дата

Подпись

№  докум.

Лист

Изм.

Лист

22













3

.6 Отсек общих шинок

3

.6.1  Кроме  перечисленных  отсеков  в  верхней  части  шкафа  находится  отсек

общих шинок. Он состоит из двух отделений, первое из которых закрывается отдельной
дверью, второе - дверью отсека присоединений.

3

.6.2  Отсек  общих  шинок  предназначен  для  размещения  общесекционных

зажимов вспомогательных цепей, приборов управления и т.п.

3

.6.3 По требованию заказчика в отсеке общих шинок могут быть установлены

дополнительные приборы.

3

.6.4  Для шкафов одностороннего и двухстороннего обслуживания отсек общих

шинок располагается с передней стороны шкафа.

3

.6.5 Все общие шинки шкафов на объекте при сборке  в щит соединяются между

собой  жгутом  (шлейфом),  который  выполняется  при  сборке  шкафов  и  свертывается  в
кольцо в пределах каждой транспортной секции щита.

3

.6.6  На отдельно стоящие шкафы жгуты не изготавливаются.



4

Требования  к опросному листу

Задание  на  изготовление  НКУ  принимаются  по  опросным  листам.  Опросный

лист щита (ОЛЩ) состоит из титульного листа и листов описания шкафов.

4

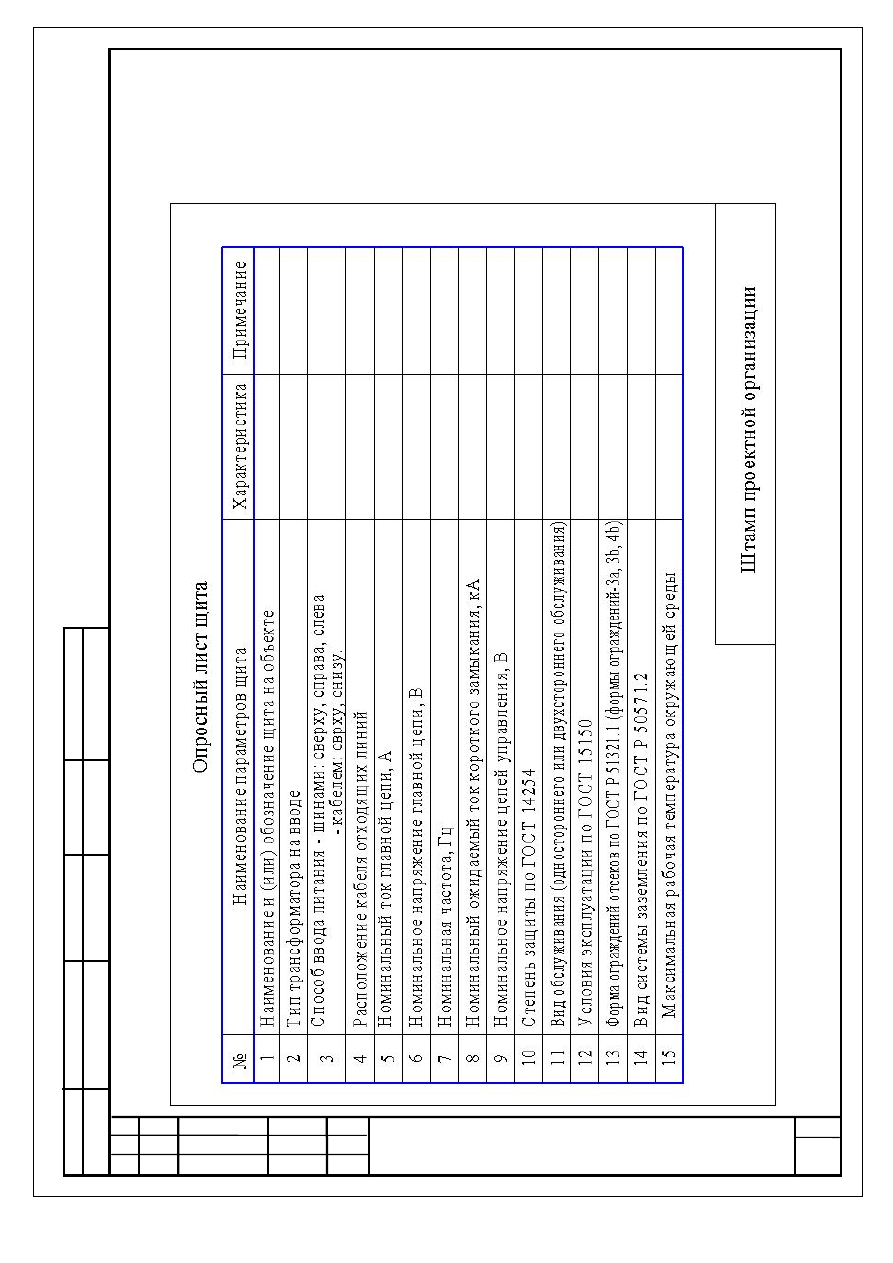

.1    Титульный  лист  ОЛЩ  должен  быть  выполнен  на  листах  формата  А4  по

ГОСТ 2.301 по форме, приведенной в приложении В, рисунок В.1.  Пример оформления

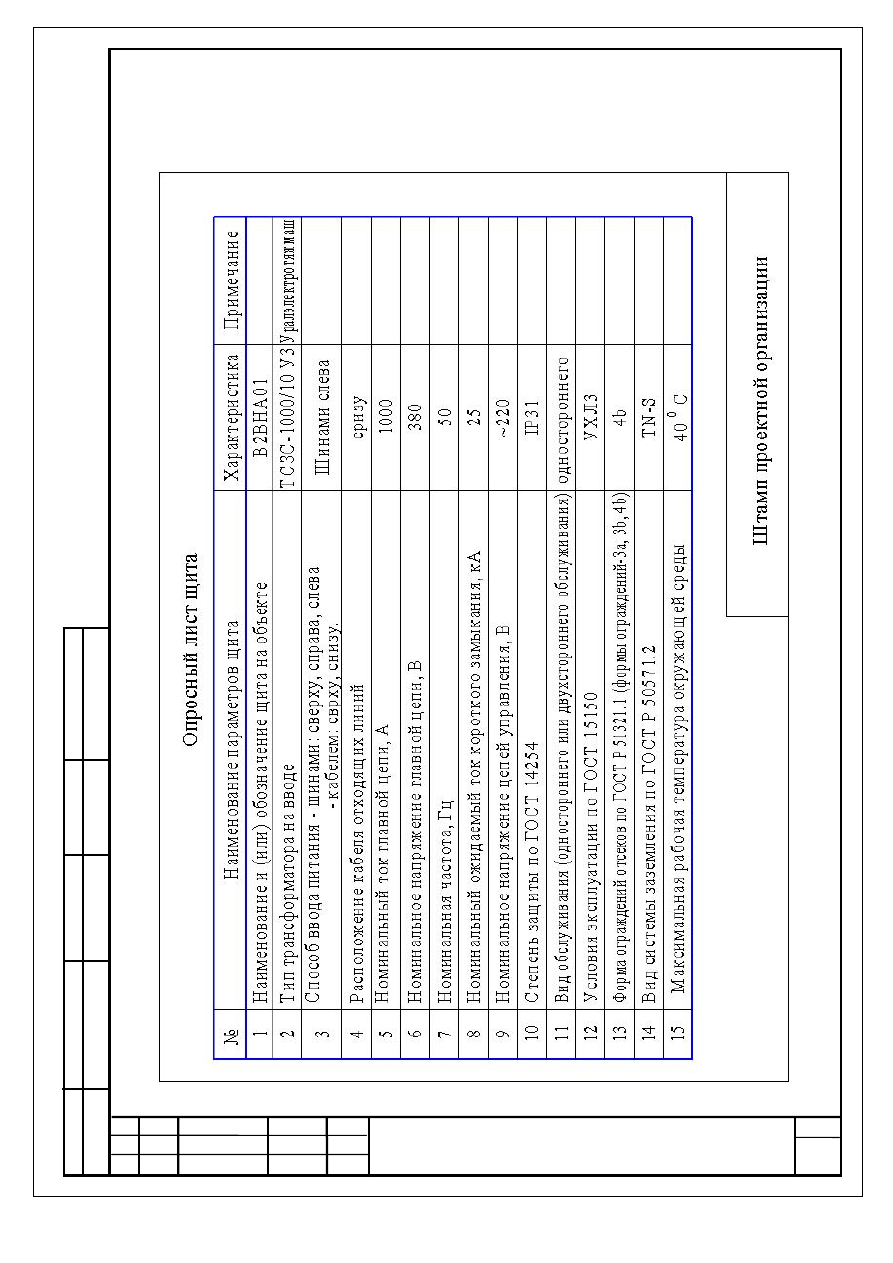

ОЛЩ приведен в приложении В, рисунке В.2.

4

.2    Титульный  лист  щита  ОЛЩ  содержит  общие  технические  характеристики

щита:

1)

«Наименование  и  (или)  обозначение  щита  на  объекте»  -  определяется

проектной организацией в соответствии с обозначением оборудования  на объекте.

2)

«Тип  трансформатора  на  вводе» - указывается марка трансформатора, его

технические характеристики и завод-изготовитель.  Для отдельно стоящих вторичных
сборок в графе ставится прочерк.

3)

«Способ ввода  питания»:

-

шинами (сверху, справа, слева);

-

кабелем ( снизу, сверху).

4)

«Расположение кабеля  отходящих линий»:  снизу, сверху.



П

од

пис

ь

и



Ин

в.

 д

уб

л.



В

зам

. И

нв

. №



П

од

пис

ь и

 д

ат

а

Ин

в.

 п

од

л.







НКУ143 183-18, том 1



Дата

Подпись

№  докум.

Лист

Изм.

Лист

23













5)

«Номинальный ток, А» - номинальный ток сборных шин шкафа (выбирается

по таблице 1).  Реализация щитов с номинальным током главной цепи  более 2500 А
требует согласования  с заводом-изготовителем.

6)

«Номинальное напряжение главной цепи, В»:  380, 400, 415, 660, 690.

7)

«Номинальная частота, Гц»: 50, 60.

8)

«Номинальный  ток  короткого  замыкания,  кА»  -  выбирается  в

соответствии  с таблицей 1.

9)

«Номинальное напряжение цепей управления, В »:  24, 220 В постоянного

тока или 220, 230В переменного тока.

10)

«Степень  защиты  оболочки  шкафа  по  ГОСТ  14254»  -  IP31 (базовое

исполнение  шкафов).  При  согласовании  с  заводом-изготовителем  допускается    по
специальному заказу  исполнение IP41,  IP54 .

11)

«Вид обслуживания» - по требованию заказчика. Шкафы системы «КУЭС»

выпускаются одностороннего или двухстороннего обслуживания.

12)

«Условия  эксплуатации  по  ГОСТ  15150»  -  УХЛ3  (базовое  исполнение

шкафов).

13)

«  Формы  ограждений  отсеков  по  ГОСТ  Р51321.1»  -  вид  внутреннего

разделения  2а; 2b; 3a; 3b, 4b определяется заказчиком.

14)

«Вид системы заземления по ГОСТ  Р50571.2»: TN-C; TN-S; TN-C-S; TT;

IT.

15)

«Максимальная  рабочая  температура  окружающей  среды,  С

0

»  -

максимальная рабочая температура окружающей среды 40 С

0

, при условии, что средняя

температура  за  24  ч.  –  не  более  35  С

0

.    Нижний  предел  температуры    окружающего

воздуха  - минус 5 С

0

Все графы  титульного листа ОЛЩ  обязательны к заполнению.

4

.3  Листы описания шкафов ОЛЩ представляют собой развернутую схему щита

и оформляются на каждый шкаф на листах формата А4 в соответствии с требованиями
ГОСТ  2.301  по  форме,  приведенной    в  приложении  В  на  рисунке  В.3.  Пример
оформления описания шкафа приведен в приложении В на рисунках В.4, В.5

4

.3.1    Листы  описания  шкафа  должны  содержать  полную  информацию  по

составу шкафа в части применяемых блоков и аппаратов.

4

.3.2.  В описании шкафа обязательно указываются:

наименование  и тип шкафа (структурное условное обозначение шкафа);



П

од

пис

ь

и



Ин

в.

 д

уб

л.



В

зам

. И

нв

. №



П

од

пис

ь и

 д

ат

а

Ин

в.

 п

од

л.







НКУ143 183-18, том 1



Дата

Подпись

№  докум.

Лист

Изм.

Лист

24













номинальный рабочий ток сборных шин (магистральных шин), определяется по

номинальному току вводного аппарата или его уставки;

ток короткого замыкания в кА;

номинальный  рабочий  ток  распределительных  (вертикальных)  шин  в  шкафу.

Устанавливается  проектной  организацией  с  учетом  коэффициента  одновременности
работы потребителей и влияет на выбор заводом-изготовителем  сечения этих шин.

4

.3.3    Информация  по  заполнению  шкафа  функциональными  блоками

приводится в таблице:  в шкафу - сверху вниз , по рядам  - слева направо.

Описание применяемых в шкафу блоков  состоит из следующих строк:

1)

«Схема  первичных  соединений»  -  графическое  изображение  схемы

первичных соединений.

2)

«Тип блока» - тип (обозначение) функционального блока согласно структуре

условного  обозначения  блока  и  в  соответствии  с  номенклатурой  блоков  (см.
НКУ143.183 том 3 часть 1)

3)

«Место  расположения  блока»  -  указывается  номер  последнего  занятого

модуля.    Отсчет  модулей  производится  сверху  шкафа.  Если  в  одном  модуле
расположены  два или три блока, то они перечисляются через дробь. Например,  если
два блока: - 1/1, 1/2;  если три блока - 1/1, 1/2 1/3.

4)

«Автоматический  выключатель»  -  указывается  тип  выключателя  и  его

номинальный ток, А. Все остальные характеристики  и дополнительные элементы АВ
указаны    в  схеме  типового  блока.  Для  нетипового  блока  эти  характеристики  должны
быть  приведены  в  прилагаемых  схемах  проектной  организации.    К  таким
характеристикам относятся:

тип установки (стационарный, съемный, выдвижной );

способ  управления  (привод  автоматического  выключателя) - ручной привод,

закрываемый  дверцей,  ручной  привод    с  рукояткой  на  двери  или  электрический
дистанционный привод;

наличие  блоков  вспомогательных  контактов  (например:  OF,  SD,  SDE,  SDV,

AUX, AUX S/W);

наличие расцепителя минимального напряжения (MN, UVT), срабатывающего

при понижении напряжения в контролируемой цепи ниже 70%;

наличие независимого расцерителя (MX, TC);

наличие блокировок (замков).



П

од

пис

ь

и



Ин

в.

 д

уб

л.



В

зам

. И

нв

. №



П

од

пис

ь и

 д

ат

а

Ин

в.

 п

од

л.







НКУ143 183-18, том 1



Дата

Подпись

№  докум.

Лист

Изм.

Лист

25













Применение    нетиповых  блоков  должно    быть  предварительно  согласовано  с

заводом-изготовителем.

5)

«Тип расцепителя» - указывается полное обозначение расцепителя, его тип и

характеристики.    В  строке  ставится  прочерк  для  автоматических  выключателей,
имеющих  встроенный,  конструктивно  неотделяемый  расцепитель,  однозначно
определяемый обозначением АВ.

6)

«Ток  расцепителя,  А»  -  указывается  номинальный  ток  применяемого  с

выключателем расцепителя.

7)

«Уставка  защиты  от  токов  к.з.,  А»  -  значение  токов  уставки

электромагнитного  расцепителя.  Заполняется  для  расцепителей,  имеющих
регулируемую уставку от токов к.з..

8)

«Тип  контактора  (пускателя)»  -  указывается  полное  обозначение

выбранного  контактора  (пускателя),  согласно  информации  изготовителя  контактора  и
определенного типа координации.

9)

«Трансформатор  тока  в  фазах,  Ктт»  -  указываются  требуемые

коэффициент    трансформации,  класс  точности,  номинальная  нагрузка  вторичной
обмотки,  количество  трансформаторов  и  обозначение  фаз,  на  которых  они  должны
быть установлены, если иное не указано в типовой схеме.

10)

«Тип тороидального трансформатора  тока для Vigirex»» - тип и марка

тороидального трансформатора тока, выбранного  в зависимости от внешнего  диаметра
кабеля и требуемых параметров защиты.

11)

«Марка,  тип,  количество  и  сечение  кабеля»  -  указывается  марка,  тип  ,

количество и сечение кабелей ввода питания  в щит (сборку) или кабелей отходящих
линий.

12)

«Дополнительная аппаратура» - указывается обозначение дополнительной

аппаратуры и приборов, которые не входят в состав типового блока.  Если аппаратуры
много,  то  допускается  перечень  аппаратуры  указывать    в  отдельном  документе  с
привязкой    к  шкафу  и  месту  расположения  блока.    В  этом  случае  также  требуется
наличие  схемы  подключения.    В  графе  указывается  ссылка  на  использование  схемы,
например  «см.  лист  25»  (схема  подключений  приведена  на  листе  25  комплекта
документации).

13)

«Номинальный  ток  присоединения,  А»-  указывается  значение

номинального тока управляемого механизма.



П

од

пис

ь

и



Ин

в.

 д

уб

л.



В

зам

. И

нв

. №



П

од

пис

ь и

 д

ат

а

Ин

в.

 п

од

л.







НКУ143 183-18, том 1



Дата

Подпись

№  докум.

Лист

Изм.

Лист

26













14)

«Мощность  механизма,    кВт»-  указывается  значение  мощности

управляемого механизма.

15)

«Наименование  и  (или)  обозначение  (код,  марка)  присоединения»

указывается для формирования надписей на табличках на лицевой панели блока. При
поставке  на  экспорт  проектная  организация  должна  указывать  надписи  на  языках,
требуемых по контракту.  Надписи выполняются по технологии завода-изготовителя.

16)

«Номер шкафа/ячейки шкафа»- указывается для формирования надписей

на табличках на лицевой панели блока.

4

.2.5  Если какая-либо строка описания блока не заполняется, то в ней ставится

прочерк.

4.2.6

В  том  случае,  если  заказчик  предъявляет  требования,  отличные  от

указанных в опросном листе и индивидуальные для конкретного шкафа или блока, то
они  должны  быть  записаны    в  виде  примечаний  на  свободном  поле  ОЛЩ  согласно
ЕСКД.

Примеры оформления листов описания шкафов щитов РСС и МСС приведены в

приложении В на  рисунках В.4, В.5.



П

од

пис

ь

и



Ин

в.

 д

уб

л.



В

зам

. И

нв

. №



П

од

пис

ь и

 д

ат

а

Ин

в.

 п

од

л.







НКУ143 183-18, том 1



Дата

Подпись

№  докум.

Лист

Изм.

Лист

27













Приложение А

(обязательное)



Варианты компоновки шкафов системы «КУЭС»

2200

12

00

(10

00

*)

12

00

(10

00

*)

10

00

10

00

80

0

10

00

10

00

60

0

Транспортный швеллер

(после установки щита можно снять)

1-я

тр

ан

сп

ек

ци

я3

20

0

2-

ят

ра

нс

п.

се

кц

ия

18

00

3-

ят

ра

нс

п.

се

кц

ия

28

00

100

78

00

1-

шк

аф

вв

од

а;

2

ас

пр

ед

ел

ит

ел

ьн

ый

шк

аф

;3

ек

ци

он

ны

йш

ка

ф;

4

ка

ф

уп

ра

вл

ен

ия

тр

ан

сф

ор

ма

то

ра

ми

*-

по

тр

еб

ов

ан

ию

за

ка

зч

ик

а

900

1060

зл-

жл-

гл

жл

зл

кр

2

3

4

5

6

7

8

зл-

жл-

гл

жл

зл

кр

1

2

2

3

2

2

4

1

1



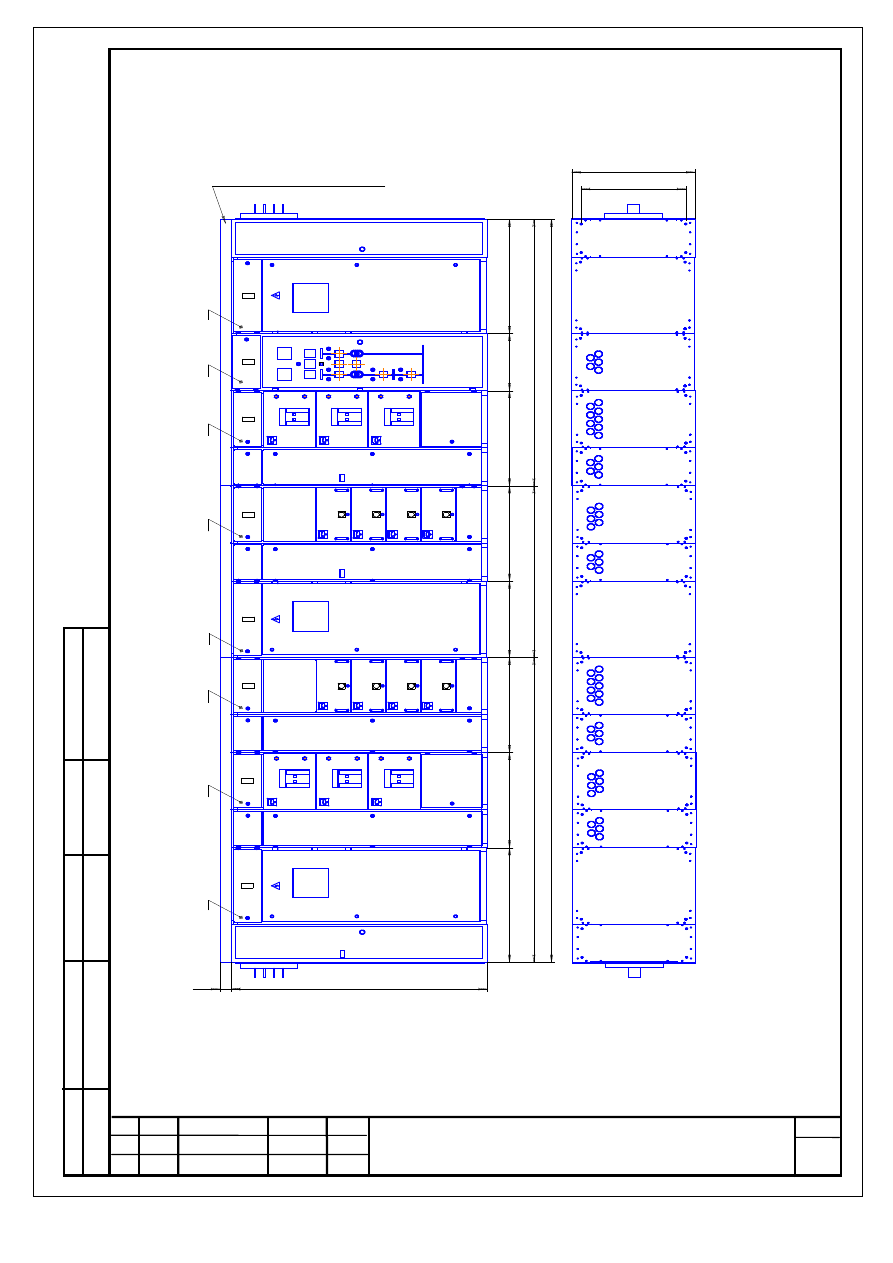

Рисунок  А.1  -  Пример  общего  вида  щита  двухстороннего  обслуживания

РСС глубиной 1000 мм с боковым подводом питания и верхним подводом кабеля

при степени секционирования 4b.



П

од

пис

ь

и



Ин

в.

 д

уб

л.



В

зам

. И

нв

. №



П

од

пис

ь и

 д

ат

а

Ин

в.

 п

од

л.







НКУ143 183-18, том 1



Дата

Подпись

№  докум.

Лист

Изм.

Лист

28













Приложение Б

(обязательное)



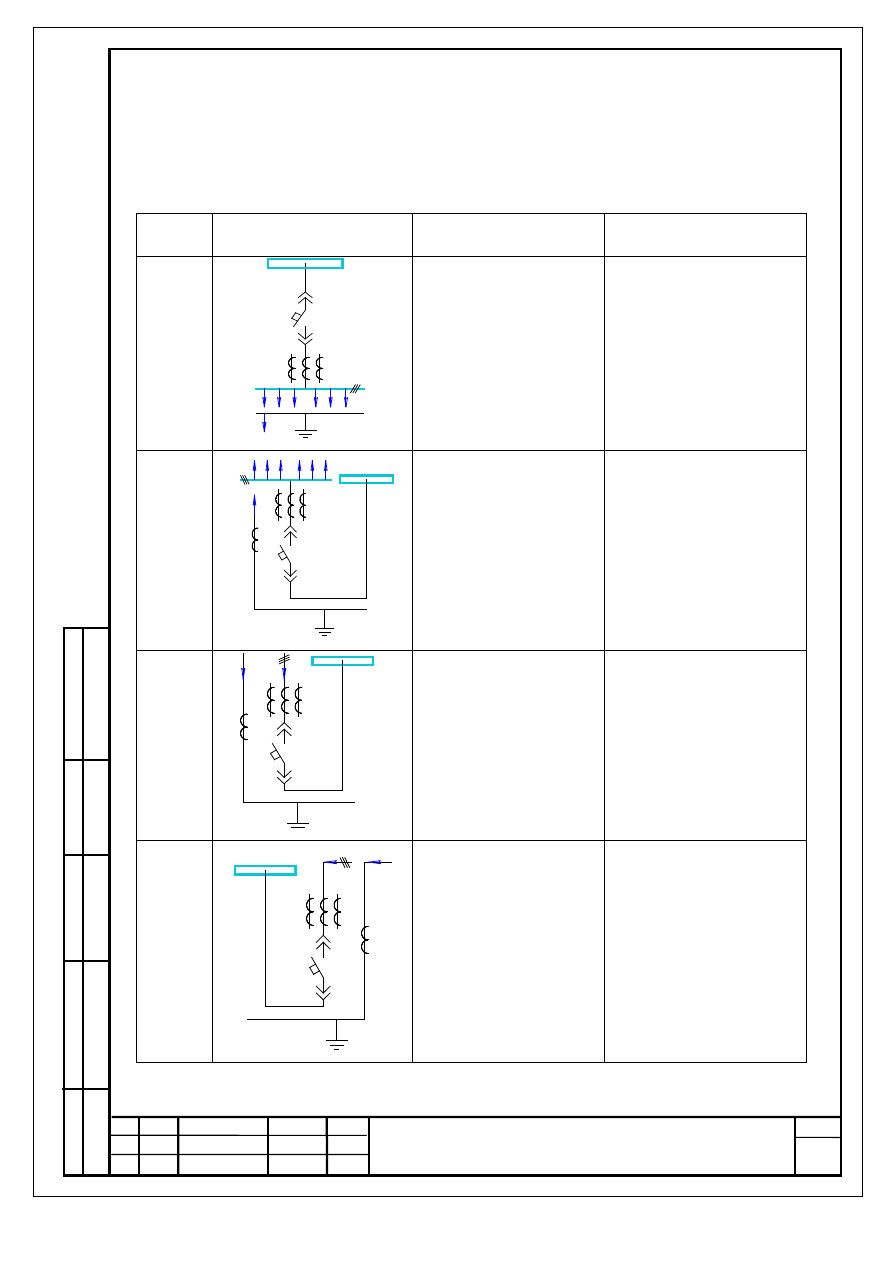

Варианты схем главных цепей шкафов системы «КУЭС»



Таблица Б. 1

№

рисунка

Схема первичных

соединений

Назначение и

характеристики

Вариант ввода питания

Б.1



















Шкаф

кабельного

ввода

Ввод кабелем снизу

Б.2



























Шкаф

кабельного

ввода

Ввода кабелем сверху

Б.3



















Шкаф шинного ввода  Ввод шинами сверху

Б.4



Шкаф шинного ввода  Ввод шинами справа






П

од

пис

ь

и



Ин

в.

 д

уб

л.



В

зам

. И

нв

. №



П

од

пис

ь и

 д

ат

а

Ин

в.

 п

од

л.







НКУ143 183-18, том 1



Дата

Подпись

№  докум.

Лист

Изм.

Лист

29













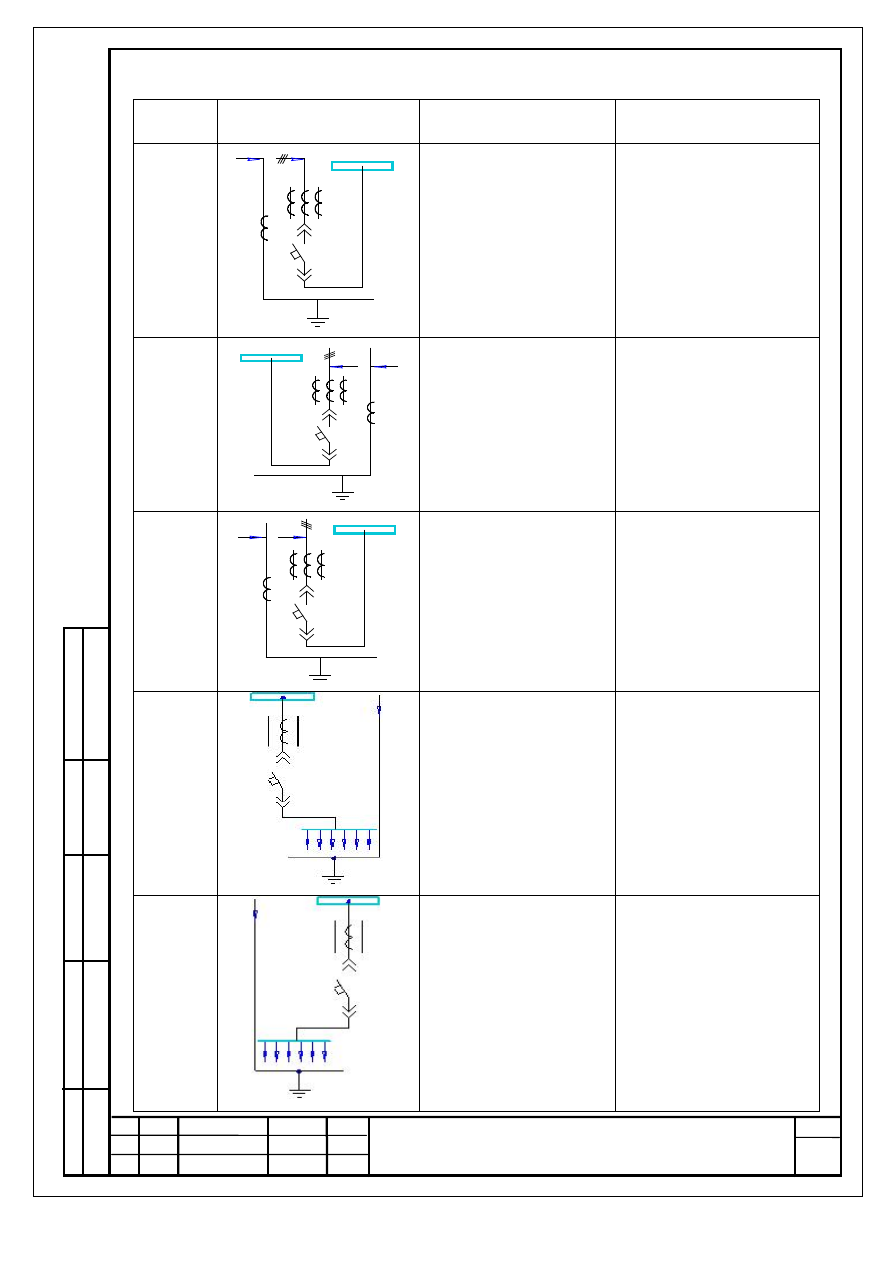

Продолжение таблицы Б. 1



№

рисунка

Схема первичных

соединений

Назначение и

характеристики

Вариант ввода питания

Б.5



















Шкаф шинного ввода

Ввод шинами слева

Б.6



























Шкаф шинного ввода

Ввод шинами справа и

сверху

Б.7



















Шкаф шинного ввода

Ввод шинами слева и

сверху

Б.8



Шкаф кабельного ввода

Ввод кабелем справа,

кабельная сборка

Б.9



Шкаф кабельного ввода

Ввод кабелем слева,

кабельная сборка



П

од

пис

ь

и



Ин

в.

 д

уб

л.



В

зам

. И

нв

. №



П

од

пис

ь и

 д

ат

а

Ин

в.

 п

од

л.







НКУ143 183-18, том 1



Дата

Подпись

№  докум.

Лист

Изм.

Лист

30













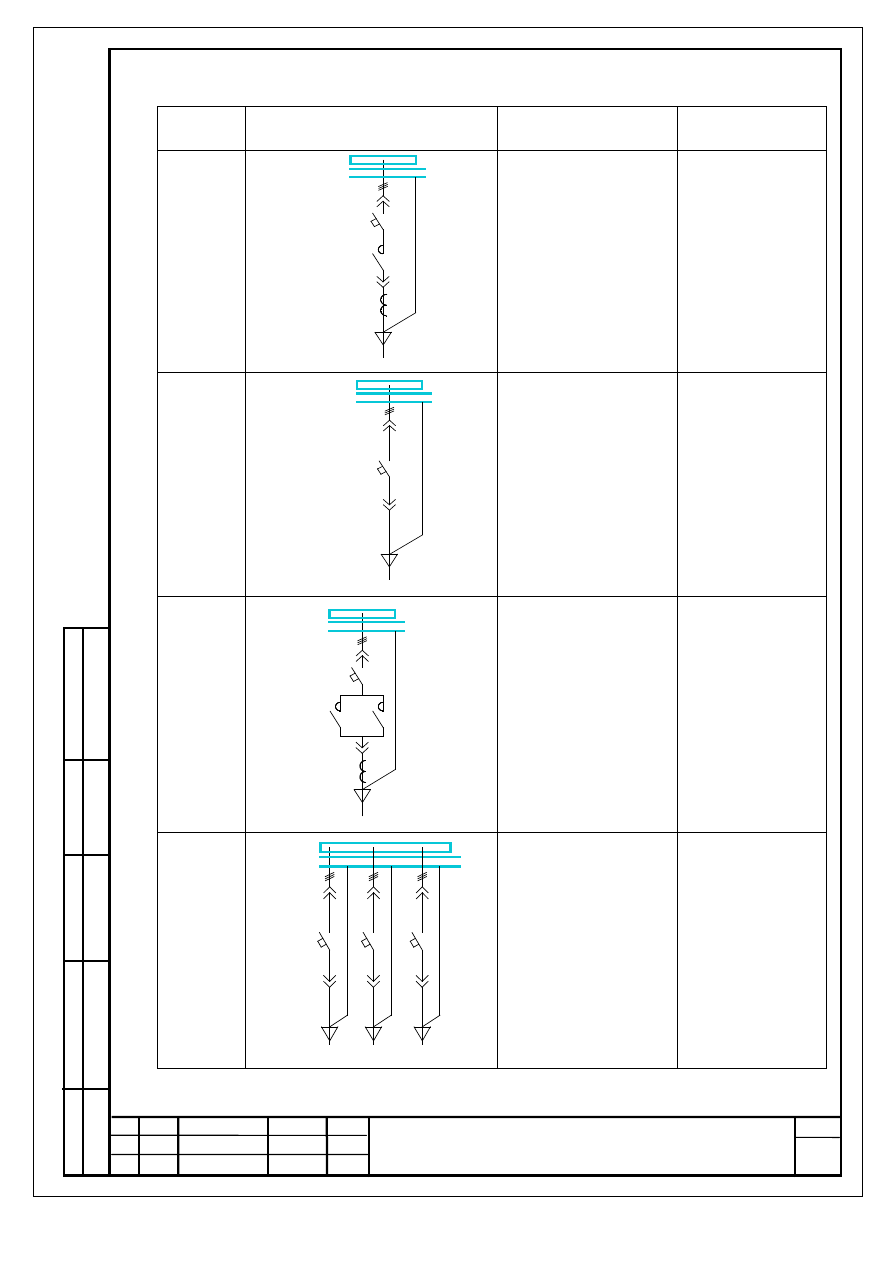

Продолжение таблицы Б. 1


№

рисунка  Схема первичных соединений



Назначение и

характеристики

Вариант ввода

питания

Б. 10

N

P        E















Линия питания

электродвигателя

механизма



Б. 11





N

P        E











Линия питания

вторичных сборок,

линия питания

одиночного

потребителя



Б. 12









N

P        E







Линия питания

электропривода

запорной или

регулирующей

арматуры

мощностью от 0,06

до 11 кВт



Б. 13



















N

P

E



Линия питания

(трехфазные,

однофазные или

комбинированные)

до 63А количество

по заказу







П

од

пис

ь

и



Ин

в.

 д

уб

л.



В

зам

. И

нв

. №



П

од

пис

ь и

 д

ат

а

Ин

в.

 п

од

л.







НКУ143 183-18, том 1



Дата

Подпись

№  докум.

Лист

Изм.

Лист

31













Приложение В

(

справочное)

Оформление опросных листов



Таблица В.1  Форма опросного листа.  Титульный лист







П

од

пис

ь

и



Ин

в.

 д

уб

л.



В

зам

. И

нв

. №



П

од

пис

ь и

 д

ат

а

Ин

в.

 п

од

л.







НКУ143 183-18, том 1



Дата

Подпись

№  докум.

Лист

Изм.

Лист

32













Приложение В

(продолжение)



Таблица В.2  Пример оформления титульного опросного листа щита


















содержание      ..      1      2      3      ..
