УСТРОЙСТВА КОМПЛЕКТНЫЕ НИЗКОВОЛЬТНЫЕ РАСПРЕДЕЛЕНИЯ ЭЛЕКТРОЭНЕРГИИ И УПРАВЛЕНИЯ ЭЛЕКТРОПРИВОДАМИ СИСТЕМЫ «КУЭС». Техническая информация НКУ 143.183-18 - часть 1





«___» _______________  2018

г.

УСТРОЙСТВА КОМПЛЕКТНЫЕ НИЗКОВОЛЬТНЫЕ

РАСПРЕДЕЛЕНИЯ ЭЛЕКТРОЭНЕРГИИ И

УПРАВЛЕНИЯ ЭЛЕКТРОПРИВОДАМИ  СИСТЕМЫ «КУЭС»

Техническая информация

НКУ 143.183-18

Том 1.  Пояснительная записка

2018г.





И

нв. № п

од

л.





П

одп

ис

ь

и

да

та





Вз

ам

. и

нв. №





И

нв. №

ду

бл



П

одп

ис

ь

и

да

та





П

ерв

. п

ри

м

ен



С

прав

. №



























Черникова
Михайлов
Присяжнюк
Соловая
Корчагина

№ документа

Разраб.

Утв.

Пров.

Нач.отдела

Н. контр.

Изм  Лист

Подпись  Дата

АО «ЧЭАЗ»

Устройства комплектные

низковольтные распределения электро-

энергии и управления электроприводами

системы «КУЭС»





НКУ 143.183-18 том 1



А





Лит.

Лист

Листов

40









07.18

07.18



07.18




07.18




07.18









СОДЕРЖАНИЕ



Назначение и область применения

Технические характеристики

Описание конструкции шкафов «КУЭС» и применяемая аппаратура

3.1

Общее описание конструкции

3.2

Описание металлоконструкции шкафов

11

3.3

Отсек сборных и распределительных шин

13

3.4

Отсек функциональной аппаратуры

14

3.5

Отсек присоединений

20

3.6

Отсек общих шинок

22

Требования  к опросному листу

22



Приложение А (обязательное) Варианты компоновки шкафов системы «КУЭС»

27

Приложение Б (обязательное) Варианты схем главных цепей шкафов системы «КУЭС  28
Приложение В  (справочное)  Оформления опросных листов

31



















П

од

пис

ь

и



Ин

в.

 д

уб

л.



В

зам

. И

нв

. №



П

од

пис

ь и

 д

ат

а

Ин

в.

 п

од

л.







НКУ143 183-18, том 1



Дата

Подпись

№  докум.

Лист

Изм.

Лист











1 Назначение и область применения

1.1  НКУ  системы  «КУЭС»  предназначены  для  ввода  и  распределения

электроэнергии  переменного  тока  потребителям  собственных  нужд  электростанций
(в том числе атомных), а также в электроустановках энергосистем различных отраслей
промышленности.

НКУ системы «КУЭС» включают в себя главные распределительные щиты типа

РСС  с  номинальным  током  сборных  шин  до  4000  А,  предназначенные  для  ввода  и
распределения электроэнергии и щиты вторичной сборки типа МСС с током сборных
шин  до  630  А,  предназначенные  для  управления  механизмами  и  питания  отходящих
линий малой мощности.

1.2

НКУ системы «КУЭС» соответствуют требованиям технического регламента

Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011)
в  части  соблюдения  требований  ГОСТ  Р  51321.1,  ГОСТ  12.2.007.0,  ГОСТ  12.1.004  и
требованиям  технического  регламента  Таможенного  союза  «Электромагнитная
совместимость  технических  средств»  (ТР  ТС  020/2011)  в  части  соблюдения
ГОСТ  30804.6.2,  ГОСТ  30804.6.4,  ГОСТ  Р  51317.6.5,  ГОСТ  32137  –  для  КУЭС,
поставляемых на АЭС.

Шкафы  системы  «КУЭС»  изготавливаются  в  соответствии  с  техническими

характеристиками  и  техническими  требованиями  ТУ3433-054-05797954-2008  и  в
соответствии с требованиями ГОСТ Р 51321.1.

1.3  НКУ  системы  «КУЭС»  удовлетворяют  требованиям  следующих

нормативных документов:



НП-001;



НП-031;



ФЗ «О пожарной безопасности» (ППР 390);



Правила устройства электроустановок (ПУЭ);



НП-071;



СП 13.13130.2009;



Правила технической эксплуатации ТЭС (ПТЭ);



Основные правила обеспечения эксплуатации АС (ОПЭ-АС).





П

од

пис

ь

и



Ин

в.

 д

уб

л.



В

зам

. И

нв

. №



П

од

пис

ь и

 д

ат

а

Ин

в.

 п

од

л.







НКУ143 183-18, том 1



Дата

Подпись

№  докум.

Лист

Изм.

Лист











1.4    НКУ  системы  «КУЭС»  по  условиям  эксплуатации  соответствуют

следующим требованиям:

климатическое исполнение – УХЛ, категория размещения 3 по ГОСТ 15150;

температура  окружающего  воздуха  -  от  минус  5  до  плюс  40  ºС,  согласно

ГОСТ  Р  51321.1  (по  специальному  заказу  в  технически  обоснованных  случаях
возможна  эксплуатация при температуре окружающего воздуха от минус 40 до плюс

40

°

С с подбором соответствующих комплектующих);

наибольшая высота над уровнем моря – 1000 м;

окружающая среда – невзрывоопасная;

содержание  коррозионно-активных  реагентов  в  окружающей  среде

соответствует атмосфере типа II и III по ГОСТ 15150, степень загрязнения – 3;

требованиям  ГОСТ  17515.1,  ГОСТ  16962.2  в  части  сейсмостойкости  при

максимальном  расчетном  землетрясении  (далее  МРЗ)  9  баллов  и  высотой  установки
30 м над нулевой отметкой  при условии жесткого соединения между собой и надежной
фиксации каждого шкафа к закладным элементам фундамента.

1.5

Вид системы заземления по ГОСТ Р 50571.2: TN-C; TN-S; TN-C-S; TT; IT.

1.6

Вид внутреннего разделения: 2а; 2b; 3a; 3b, 4b по ГОСТ Р 51321.1.

1.7  Типы  электрических  соединений  главных  и  вспомогательных  цепей

функциональных блоков по ГОСТ Р 51321.1:

W –

выдвижное, F – стационарное, D – втычное.

1.8

НКУ системы «КУЭС» предназначены для использования в обеспечивающей

системе  безопасности  класса  2  («2О»  и  «2У»),  системе  нормальной  эксплуатации
классов 3 («3Н») и 4 в соответствии с требованиями НП-001.

1.9 Надежность НКУ системы «КУЭС» в условиях эксплуатации, соответствует

требованиям ГОСТ 27.003; ГОСТ 27.410 и характеризуется следующими показателями
надежности:

ресурс  (срок  службы)  –  30  лет  при  условии  замены  кабелей    и  аппаратуры,

выработавших свой ресурс;

средняя наработка на отказ – не менее 220 000 часов на каждый блок;

среднее время восстановления при эксплуатации – не более 1 часа;

средний  срок  сохраняемости  в  заводской  упаковке  в  условиях  хранения  по

ГОСТ 15150 – не менее одного года.



П

од

пис

ь

и



Ин

в.

 д

уб

л.



В

зам

. И

нв

. №



П

од

пис

ь и

 д

ат

а

Ин

в.

 п

од

л.







НКУ143 183-18, том 1



Дата

Подпись

№  докум.

Лист

Изм.

Лист











2 Технические характеристики

2.1

Основные параметры

Таблица 1 – Параметры главных цепей

Характеристики шкафов

Мощность трансформатора, кВА

2500

1600

1000

630

400

Тип выключателя на вводе

Производитель

«Schneider Electric»

Марка выключателя

Masterpact

Compact

NW40

NW25

NW16

NT10

NS

Х630

Производитель

АО «ЧЭАЗ»

Марка выключателя

UAN40

UAN25

UAN16

UAN10

UAN06













Номинальный рабочий ток

автоматического выключателя на

вводе сборных и магистральных

шин, А

4000

2500

1600

1000

630

Номинальный кратковременно

выдерживаемый ток,     Isw, кА

65

42

26

16

13

Номинальный ударный ток, Iрк, кА

131

84

52

33

26


2.2  Конструкция  шкафов  позволяет  разместить  аппаратуру  ввода  для  токов

главной цепи:

шкафы двухстороннего обслуживания до 2500 А (до 4000 А по согласованию с

заводом-изготовителем);

шкафы одностороннего обслуживания до 2500 А (до 4000 А по согласованию с

заводом-изготовителем).

2.3

Номинальное напряжение:

главной  цепи  –  380, 400  В  (415,  660, 690  В  по  согласованию  с  заводом-

изготовителем);

вспомогательных  цепей    24В,  220  В  постоянного  тока  или  220,  230  В

переменного тока.

2.4.  Номинальная частота – 50, 60 Гц.
2.5  Номинальный ток короткого замыкания – 13, 16, 26, 42, 65 кА.
2.6  Электродинамическая стойкость сборных шин до 131 кА (в зависимости от

мощности).

2.7  Степень защиты оболочки по ГОСТ 14254 – IP31,  IP41, IP54.
2.8  Металлические элементы имеют антикоррозийное или защитное покрытие в

соответствии с ГОСТ 9.104 и ГОСТ 9.301.



П

од

пис

ь

и



Ин

в.

 д

уб

л.



В

зам

. И

нв

. №



П

од

пис

ь и

 д

ат

а

Ин

в.

 п

од

л.







НКУ143 183-18, том 1



Дата

Подпись

№  докум.

Лист

Изм.

Лист











2.9  Наружные поверхности шкафов покрыты полиэфирной порошковой эмалью

RAL

7035 (светло-серая).

2.10

Класс покрытия поверхностей - не ниже IV  класса в соответствии с ГОСТ 9.032.

2.11  Условия эксплуатации по ГОСТ 15150 (базовое исполнение УХЛ3).
2.12  Способ ввода питания:

шинами (сверху, справа, слева);

кабелем (снизу,  сверху).

Описание конструкции  шкафов «КУЭС» и применяемая аппаратура

3

.1 Общее описание конструкции

3

.1.1 Конструктивно НКУ системы «КУЭС» представляют собой щит, который

собирается из отдельных шкафов и имеет в своем составе (например: см. приложение
А, рис А.1):

шкафы ввода;

шкафы секционирования;

шкафы отходящих линий;

шкафы общесекционных устройств (РСС);

шкафы управления трансформаторами (РСС).

3.1.2

В  главных  распределительных  щитах  (PCC)  по  типу  КТПСН  в  качестве

шкафов  рабочего,  резервного  вводов  и  секционирования  применяются  шкафы  серии
ШЭВХ 81ХХ (варианты схем главных цепей см. приложение Б, рисунки Б.1 – Б.9).

3.1.2

.1  Для  стыковки  с  трансформатором  в  шкафах  ввода  ШЭВХ  81ХХ  с

подводом питания шинами от силового трансформатора (исполнения Г, Д, ГВ, ДВ, ГЕ,
ДЕ)  справа  или  слева  устанавливается  дополнительный  отсек  шириной  400  мм.  В
данном  отсеке  размещены  шины,  концы  которых  закреплены  в  специальном
обрамлении и выведены за пределы шкафа.

3.1.2

.2  Возможно  несколько  вариантов  стыковки  шкафа  ввода  с  силовым

трансформатором.  Для  стыковки  с  компенсацией  выводов  трансформатора
используются шинные накладки, выполненные из гибких шин  нужного сечения. Для
стыковки без компенсации выводов трансформатора шины шкафа ввода соединяются с
выводами  силового  трансформатора  внахлест.  Место  стыковки  изолировано
специальным коробом.



П

од

пис

ь

и



Ин

в.

 д

уб

л.



В

зам

. И

нв

. №



П

од

пис

ь и

 д

ат

а

Ин

в.

 п

од

л.







НКУ143 183-18, том 1



Дата

Подпись

№  докум.

Лист

Изм.

Лист











3.1.2

.3 В случае, когда в помещении недостаточно места, стыковка шин шкафа

ввода с выводами силового трансформатора производится внутри отсека шкафа ввода.
В данном случае шкаф ввода устанавливается вплотную к фланцу трансформатора.

3.1.3

В  качестве  шкафов  распределения  РСС  применяются  шкафы  серии

ШЭВХ 85ХХ

3.1.3

.1  В  шкафах  типа  ШЭВХ  85ХХ  могут  устанавливаться  автоматические

выключатели  выдвижного  исполнения  либо  выдвижные  блоки  с  автоматическими
выключателями стационарного исполнения.

3.1.3

.2  В  шкафах  распределения  ШЭВХ  8500  с  автоматическими

выключателями  серий  UAN  производства  АО  «ЧЭАЗ»  (далее  UAN),  Compact  NSX,

Masterpact  NT,  NW

производства  «Schneider  Electric»;  полезная  площадь  составляет

66 модулей по 25 мм, всего 1650 мм:

габариты  шкафа  одностороннего  обслуживания  с  током  распределительных

шин 630 А – 2200х1000х600 мм (ВхШхГ);

в  шкафах  с  током  распределительных  шин  1000…1600  А  слева  от  отсека

функциональной  аппаратуры  дополнительно  размещается  отсек  шириной  200  мм,  в
котором  расположены  вертикальные  распределительные  шины.  Габариты  шкафа  –
2200х1200х600(800) мм;

в  шкафах  с  током  распределительных  шин  2000…4000  А  ширина  шинного

отсека  составляет  400  мм,  общие  габариты  шкафа  одностороннего  обслуживания  –

2200

х1400х800 мм;

 -

габариты  шкафа  двухстороннего  обслуживания  с  током  распределительных

шин 630 А – 2200х600х1000 мм (ВхШхГ);

 -

в  шкафах  с  током  распределительных  шин  1000…1600  А  слева  от  отсека

функциональной  аппаратуры  дополнительно  размещается  отсек  шириной  200  мм,
общие габариты шкафа – 2200х800х1000 мм;

в  шкафах  с  током  распределительных  шин  2000…4000  А  ширина  шинного

отсека  составляет  400  мм,  общие  габариты  шкафа  двухстороннего  обслуживания  –
2200х1000х1000 мм.

3.1.3

.3 В шкафах распределения ШЭВХ 8510 размещаются выдвижные блоки с

автоматическими выключателями стационарного исполнения серии UPB производства
АО  «ЧЭАЗ»,  Compact  NSX  производства  «Schneider  Electric».  Полезная  площадь
составляет 11 модулей по 150 мм, всего 1650 мм:



П

од

пис

ь

и



Ин

в.

 д

уб

л.



В

зам

. И

нв

. №



П

од

пис

ь и

 д

ат

а

Ин

в.

 п

од

л.







НКУ143 183-18, том 1



Дата

Подпись

№  докум.

Лист

Изм.

Лист











 -

габариты  шкафа  одностороннего  обслуживания  с  током  распределительных

шин 630 А – 2200х1000х600 мм (ВхШхГ);

 -

в  шкафах  с  током  распределительных  шин  1000…1600  А  слева  от  отсека

функциональной  аппаратуры  дополнительно  размещается  отсек  шириной  200  мм,  в
котором  расположены  вертикальные  распределительные  шины.  Габариты  шкафа  –
2200х1200х600(800) мм;

-

в  шкафах  с  током  распределительных  шин  2000….4000  А  ширина  шинного

отсека  составляет  400  мм,  общие  габариты  шкафа  одностороннего  обслуживания  –
2200х1400х800 мм;

 -

габариты  шкафа  двухстороннего  обслуживания  с  током  распределительных

шин 630А – 2200х600х1000 мм (ВхШхГ);

в  шкафах  с  током  распределительных  шин  1000…1600  А  слева  от  отсека

функциональной  аппаратуры  дополнительно  размещается  отсек  шириной  200  мм,
общие  габариты  шкафа  –  2200х800х1000  мм.  В  шкафах  с  током  распределительных
шин  2000, 2500 А ширина шинного отсека составляет 400 мм, общие габариты шкафа
двухстороннего обслуживания – 2200х1000х1000 мм.

3.1.4

В  главных  распределительных  щитах  возможно  применение  шкафов

общесекционных  устройств  и  шкафов  управления  трансформаторами  аналогичных
серии КТПСН.

3.1.5

В щитах вторичной сборки с собственным вводом на токи от 50 до 630 А

типа  МСС  в  качестве  распределительных  шкафов  рекомендуется  применять  шкафы
типа  ШЭВИ  59ХХ  для  управления  механизмами  и  питания  отходящих  линий  малой
мощности. Шкафы типа ШЭВИ 59ХХ также могут выполнять роль распределительных
шкафов в щитах РСС. В качестве шкафов ввода в щитах МСС могут быть применены
как отдельные шкафы ввода и секционирования, соединенные по типовой схеме АВР,
так  и  блоки  ввода  и  питания  с/без  АВР  (явный  резерв)  типа  БВС  выдвижного
исполнения,  устанавливаемые в шкафах совместно с блоками присоединений.  Шкафы
вторичной сборки укомплектовываются блоками ввода и АВР питания сборных шин, а
также  блоками  распределения  и  управления  электродвигателями  механизмов
выдвижного исполнения.

3.1.6

Применяемая аппаратура

3.1.6.1  Аппараты,  приборы  и  материалы,  устанавливаемые  в  «КУЭС»,  должны

соответствовать требованиям действующих стандартов и технических условий на них,



П

од

пис

ь

и



Ин

в.

 д

уб

л.



В

зам

. И

нв

. №



П

од

пис

ь и

 д

ат

а

Ин

в.

 п

од

л.







НКУ143 183-18, том 1



Дата

Подпись

№  докум.

Лист

Изм.

Лист











а  также  соответствовать  требованиям  технического  регламента  Таможенного  союза
«О безопасности низковольтного оборудования» (ТР ТС 004/2011) в части соблюдения
требований  ГОСТ  Р  51321.1,  ГОСТ  12.2.007.0,  ГОСТ  12.1.004  и  требованиям
технического  регламента  Таможенного  союза  «Электромагнитная  совместимость
технических  средств»  (ТР  ТС  020/2011)  в  части  соблюдения  ГОСТ  30804.6.2,  ГОСТ
30804.6.4, ГОСТ Р 51317.6.5.

3.1.6.2  Аппараты,  приборы  и  материалы,  устанавливаемые  в  «КУЭС»,

предназначенные  для  поставки  на  АС,  должны  соответствовать  требованиям  НП-031,
НП-071, СТО 1.1.1.07.001.0675.

3.1.6

.3  Шкафы  включают    в  себя  аппаратуру  коммутации  силовых  цепей,

защиты,  управления  и  автоматики,  измерения,  регулирования  и  сигнализации.  НКУ
адаптированы  для  совместной  работы  со  средствами  автоматизации  в  составе
автоматической системы управления технологическим процессом (АСУ ТП).

3.1.6.4

В  щитах  «КУЭС»  в  шкафах  ввода  и  секционирования  применяются

автоматические  выключатели  серий  UAN,  Masterpact,  Compact  (другие  марки  по
согласованию с заводом-изготовителем).

3.1.6

.5  Воздушные  автоматические  выключатели  серии  UAN  имеют  высокую

отключающую способность и широкий набор функций защиты. Многофункциональные
электронные  расцепители  (UPR-LN,  UPR-LA,  UPR-LP,    UPR-LH  )  обеспечивают
основные функции защиты, а также передачу данных Modbus, контроль температуры и
запись журнала событий.

3.1.6.6

Автоматические  выключатели  серии  Masterpact  с  расцепителями

Micrologic

2.0,  5.0,  6.0  полностью  интегрируются  в  систему  управления

электроустановкой  SMS  Powerlogic,  при  этом  передача  данных  осуществляется  по
протоколам:  Digipact  или  Modbus.    Кроме  того,  в  зависимости  от  типа  контроля    и
управления  Micrologic  (Е,  Н,  Р)  дополнительная  функция  передачи  данных
обеспечивает:  задание  параметров  защит    и  аварийно  –  предупредительной
сигнализации;  анализ  параметров  сети  в  целях  помощи  при  эксплуатации  и
техобслуживании.

3.1.6.7

Автоматические выключатели серии Compact  интегрируются в систему

управления  электроустановкой  SMS  Powerlogic,  при  этом  передача  данных
осуществляется  по  протоколу  Modbus.  Применение  различных  расцепителей

Micrologic

А или Е позволяет измерять токи, напряжения, частоту и другие показатели



П

од

пис

ь

и



Ин

в.

 д

уб

л.



В

зам

. И

нв

. №



П

од

пис

ь и

 д

ат

а

Ин

в.

 п

од

л.







НКУ143 183-18, том 1



Дата

Подпись

№  докум.

Лист

Изм.

Лист

10













качества;

организовывать

аварийно-предупредительную

сигнализацию

и

хронологические протоколы.

3.1.6.8

Для приема команд от АСУ ТП в блоках применяются контакторы типа

LC

фирмы  «Schneider  Electric»  c  напряжением  на  катушке  24  В  постоянного  тока

(диапазон напряжения цепи управления 0,7…1,25 Uc, потребляемая мощность 2,4 Вт,
время срабатывания – 75 мс на «замыкание», 25 мс на «размыкание») и промежуточные
реле  фирмы  «Finder»  с  напряжением  24  В  постоянного  тока  (рабочий  диапазон
напряжения 19,2…26,4 В).

3.1.6.9

В  АСУ  ТП  передается  информация  о  положении  выдвижного  блока

(«Блок в нерабочем положении», «Блок в испытательном положении», информация об
отключенном  состоянии  автоматических  выключателей  и  состоянии  контакторов
(«Включен», «Отключен»). Для передачи информации в АСУ ТП в схеме используются
контакты положения выдвижного блока, блок-контакты  автоматических выключателей
и контакторов.

3.1.6.10

При  установке  в  щиты  «КУЭС»  микроконтроллеров  фирм  «Siemens»,

«ICOS»

и  др.  реализуются  функции  дистанционного  управления  выключателями  по

интерфейсу   по   стандартным   протоколам   обмена,   осуществляется  регистрация
аналоговых  и  дискретных  сигналов  аварийных  событий,  включая  состояние  каждого
защитного устройства, а также цифровая передача информации в АСУ по проводным,
волоконно-оптическим, радио, GSM и др. каналам.

3.1.6.11

В схемах вторичных цепей применяется релейная и микропроцессорная

аппаратура отечественного производства или импортная аппаратура.

В  базовом варианте в шкафах системы «КУЭС» используются:
Автоматические выключатели ввода  и секционирования:

автоматические выключатели серии UAN производства АО «ЧЭАЗ»;

автоматические выключатели серий Masterpact, Compact «Schneider Electric».

Автоматические выключатели и аппаратура на фидерах:

автоматические выключатели серии UPB производства АО «ЧЭАЗ»;

автоматические выключатели серий Masterpact, Compact «Schneider Electric».

автоматические  выключатели  серии Acti 9 «Schneider Electric»;

автоматические  выключатели  типа GV2 «Schneider Electric»

реле фирм  «Schneider Electric», «Finder», «Relpol», АО «ЧЭАЗ»;

контакторы  «Schneider Electric»;



П

од

пис

ь

и



Ин

в.

 д

уб

л.



В

зам

. И

нв

. №



П

од

пис

ь и

 д

ат

а

Ин

в.

 п

од

л.







НКУ143 183-18, том 1



Дата

Подпись

№  докум.

Лист

Изм.

Лист

11













контрольно-измерительная

аппаратура

амперметры,

вольтметры,

трансформаторы компании  «Schneider Electric», ОАО «Электроприбор»;

Микропроцессорная аппаратура:

 -

блок БМРЗ производства ООО «НТЦ Механотроника» г. Санкт-Петербург,

 -

блок БЭМП производства АО «ЧЭАЗ».

Клеммные зажимы фирмы «Phoenix Contact».
По  согласованию  с  заводом-изготовителем  возможно  применение  аппаратов

других фирм.

3.1.6.12

НКУ  системы  «КУЭС»  выпускаются  для  применения  с  силовыми

трансформаторами  собственных  нужд  с  глухозаземленной  нейтралью  на  стороне
низкого  напряжения  мощностью    400,  630,  1000,  1600,  2500  кВА;  предусматривают
возможность  присоединения  к    ТСН  как  отечественного,  так  и  зарубежного
производства: ОАО «Электрозавод», г. Москва; «Минского электротехнического завода
им. В. И. Козлова», ТСЗС фирмы СВЭЛ «Росэнерготранс», «НТТ-Электро; «Schneider

Electric

» Франция и др.



3

.2 Описание металлоконструкции шкафов

3

.2.1  Шкафы имеют конструкцию, изготовленную из оцинкованного материала.

Каркас  шкафа  имеет  сборную  конструкцию  и  состоит  из  стальных

оцинкованных профилей, обеспечивающих жесткую, недеформируемую и ударопрочную
конструкцию с шагом перфорации стоек и перемычек кратным  25 мм в горизонтальном
и вертикальном направлениях.

3

.2.2    Оболочка  шкафов  состоит  из  лицевых  (фасадных)  элементов  (дверей

отсека  присоединений,  модульных  дверей  стационарных  блоков,  панелей  выдвижных
блоков  или  фальшпанелей  для  неиспользуемых  модулей),  задней  стенки,  торцевых
панелей, дверей, крыши и пола. Элементы оболочки изготавливаются из стального листа
толщиной от 1,5 до 2,0 мм.

При двухстороннем обслуживании вместо задней стенки шкафа устанавливается

дверь.

3

.2.3  Ограждения внутри шкафа обеспечивают степень защиты между отсеками

IP

20 по ГОСТ 14254.

3

.2.4    Конструкция  щитов  обеспечивает  в  условиях  длительной  эксплуатации

безопасную работу обслуживающего персонала.



П

од

пис

ь

и



Ин

в.

 д

уб

л.



В

зам

. И

нв

. №



П

од

пис

ь и

 д

ат

а

Ин

в.

 п

од

л.







НКУ143 183-18, том 1



Дата

Подпись

№  докум.

Лист

Изм.

Лист

12













3

.2.5  Шкафы  состоят из отсеков (см. рисунок 1а):

сборных шин;

функциональной аппаратуры;

присоединений кабелей;

общих шинок.









а)











б)

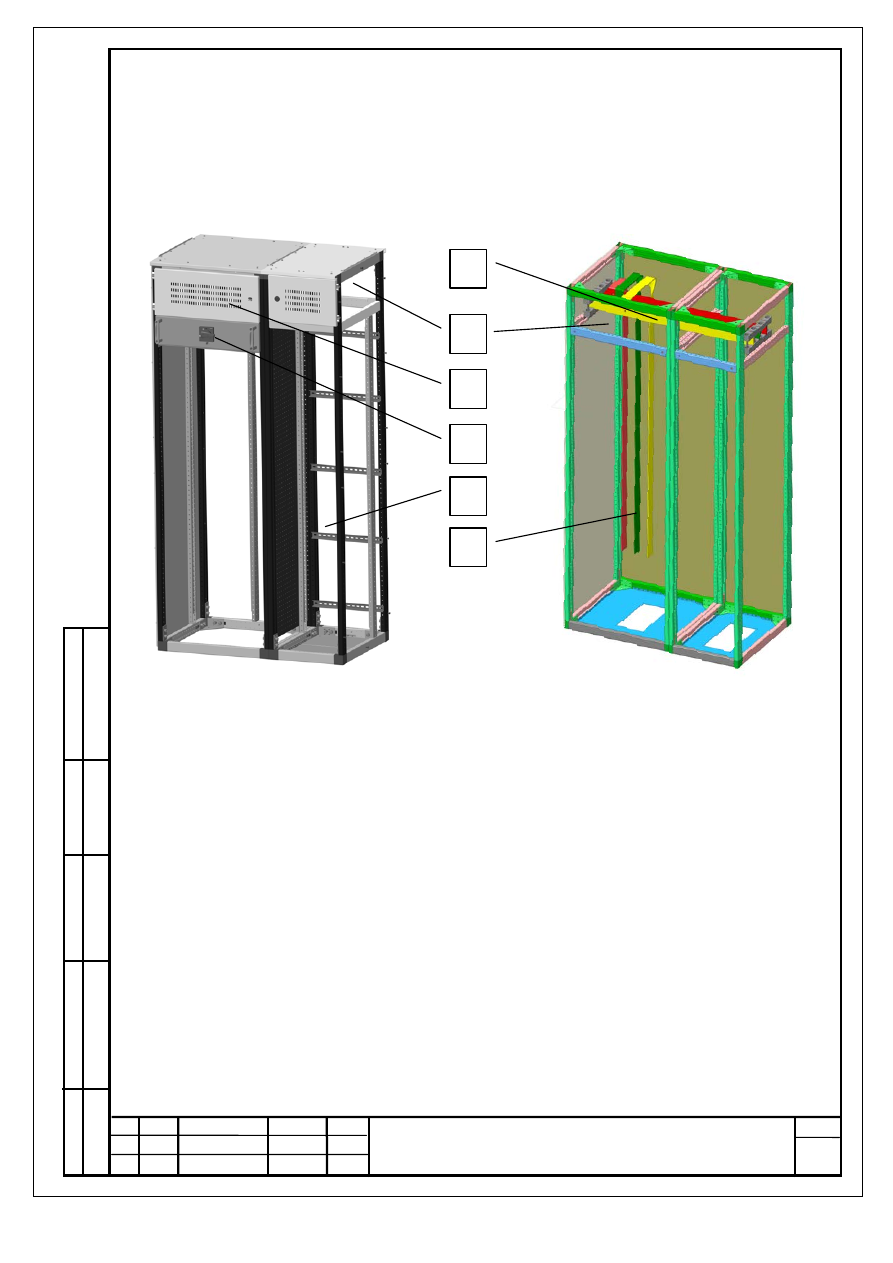

Рисунок 1 – Внешний вид шкафа «КУЭС»  одностороннего обслуживания  с

отсеком присоединений справа:

а) основные отсеки шкафаб) расположение главных и распределительных шин

1 –

отсек сборных шин; 2 – отсек функциональной аппаратуры; 3 – отсек

присоединений кабелей; 4 – отсек общих шинок;

5 –

главные (магистральные) шины, 6 – распределительные шины





П

од

пис

ь

и



Ин

в.

 д

уб

л.



В

зам

. И

нв

. №



П

од

пис

ь и

 д

ат

а

Ин

в.

 п

од

л.







НКУ143 183-18, том 1



Дата

Подпись

№  докум.

Лист

Изм.

Лист

13













3

.3 Отсек сборных  и распределительных шин

3

.3.1  Отсек  сборных  шин  включает  в  себя  главные  (магистральные)  и

распределительные (вертикальные) сборные шины (см. рисунок 1б, 2).











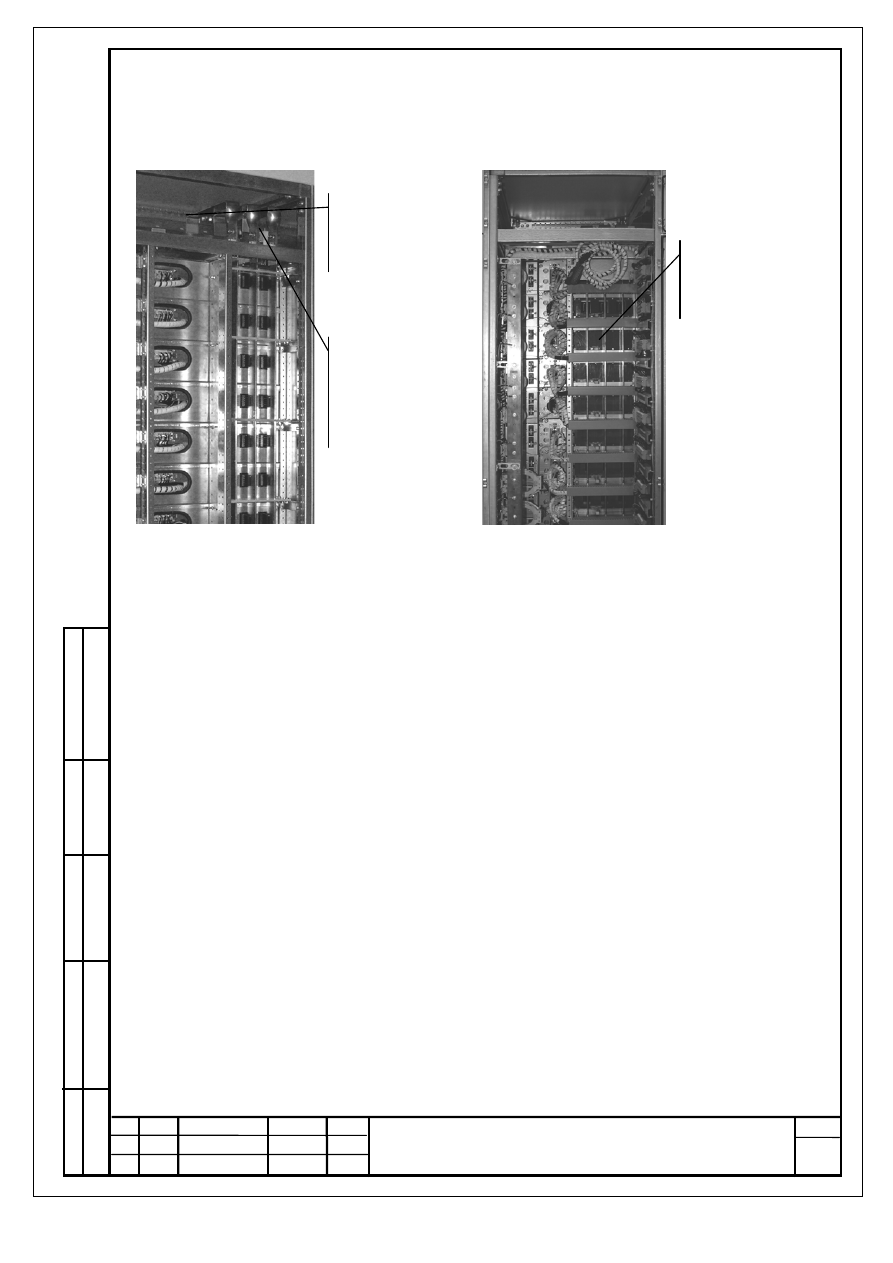

Рисунок 2 - Вид отсеков сборных и распределительных шин


3

.3.2    Сборные  шины  располагаются  в  полностью  закрытых  отсеках.

Магистральные  шины  расположены  вертикально  (на  ребро)  в  верхней  части  шкафа  и
соединяются  между собой при сборке транспортных секций либо отдельных шкафов в
щит  при  помощи  накладок,  крепящихся  болтами.  Доступ  к  магистральным  шинам
возможен  только  через  съемную  крышу  (или  люк).  Вертикальные  шины  расположены
сзади  или  сбоку  от  секции  функциональной  аппаратуры  и  предназначены  для питания
автоматических выключателей и блоков.

3

.3.3    Сборные  шины  изготавливаются  из  меди  и  крепятся  на  опорах

(шинодержателях,  клицах  и  т.д.)  Сечение  шин  определяется  по  заданию  заводу-
изготовителю в зависимости от:

величины номинального рабочего тока;

величины тока короткого замыкания;

максимальной допустимой температуры в длительном режиме (не более 110°С);

температуры воздуха вокруг шин.

3.3.4

В шкафу предусмотрены три фазные шины силового питания L1(A), L2(B),

L3(C

), а также нулевая рабочая шина N, защитная шина PE или совмещенная защитная

и нулевая рабочая шина PEN. Расположение выводов сборных (горизонтальных) шин

Соединение

магистральных и

распределитель-

ных шин

Вертикальные

распределитель-

ные шины

Главные

(магистральные)

шины



П

од

пис

ь

и



Ин

в.

 д

уб

л.



В

зам

. И

нв

. №



П

од

пис

ь и

 д

ат

а

Ин

в.

 п

од

л.







НКУ143 183-18, том 1



Дата

Подпись

№  докум.

Лист

Изм.

Лист

14













соответствует  чередованию  фаз  в  порядке  от  фронта  к  тылу,  сверху  вниз  или  слева
направо,  если  смотреть  на  шины  из  коридора  обслуживания.  Шины  в  шкафу
маркируются полосой, шириной не менее 50мм на видных местах в зоне обслуживания.

3.3.5

Полосы выполняются следующих цветов:

желтый - фаза L1(A);

зеленый - фаза L2(В);

красный - фаза L3(С);

голубой - нулевая рабочая шина N заземленной нейтрали;

зелено-желтый - нулевая защитная шина  PE;

зелено-желто-голубой  -  совмещенная  нулевая  защитная  и  нулевая  рабочая

шина PEN.

3.3.6

Изоляция  шин  -  воздушная.  Каждый  фазный  проводник  сборных  и

распределительных шин, включая все стыки и ответвления, расположен так, чтобы
обеспечить необходимый изоляционный воздушный промежуток.



3

.4  Отсек функциональной аппаратуры

Отсек функциональной аппаратуры составляет главную часть шкафа.

3.4.1

В  функциональном  отсеке,  в  зависимости  от  типа  и  номинального  тока

нагрузки используются три типа установки аппаратов:

выдвижные блоки для установки группы аппаратов;

стационарные блоки для установки группы аппаратов;

выдвижные автоматические выключатели.

3

.4.2  В  шкафах  ввода  ШЭВХ  81ХХ  в  верхней  части  шкафа  располагается

автоматический  выключатель  серии  UAN,  либо  Masterpact  (Compact)  выдвижного
исполнения.  Функциональная  аппаратура  располагается  ниже  в  одном  либо  в  двух
выдвижных  блоках,  в  которых  присоединение  к  вторичным  цепям  осуществляется
через разъемы РП14А или 2РТТ (пример: см. рисунок 3).



П

од

пис

ь

и



Ин

в.

 д

уб

л.



В

зам

. И

нв

. №



П

од

пис

ь и

 д

ат

а

Ин

в.

 п

од

л.







НКУ143 183-18, том 1



Дата

Подпись

№  докум.

Лист

Изм.

Лист

15

















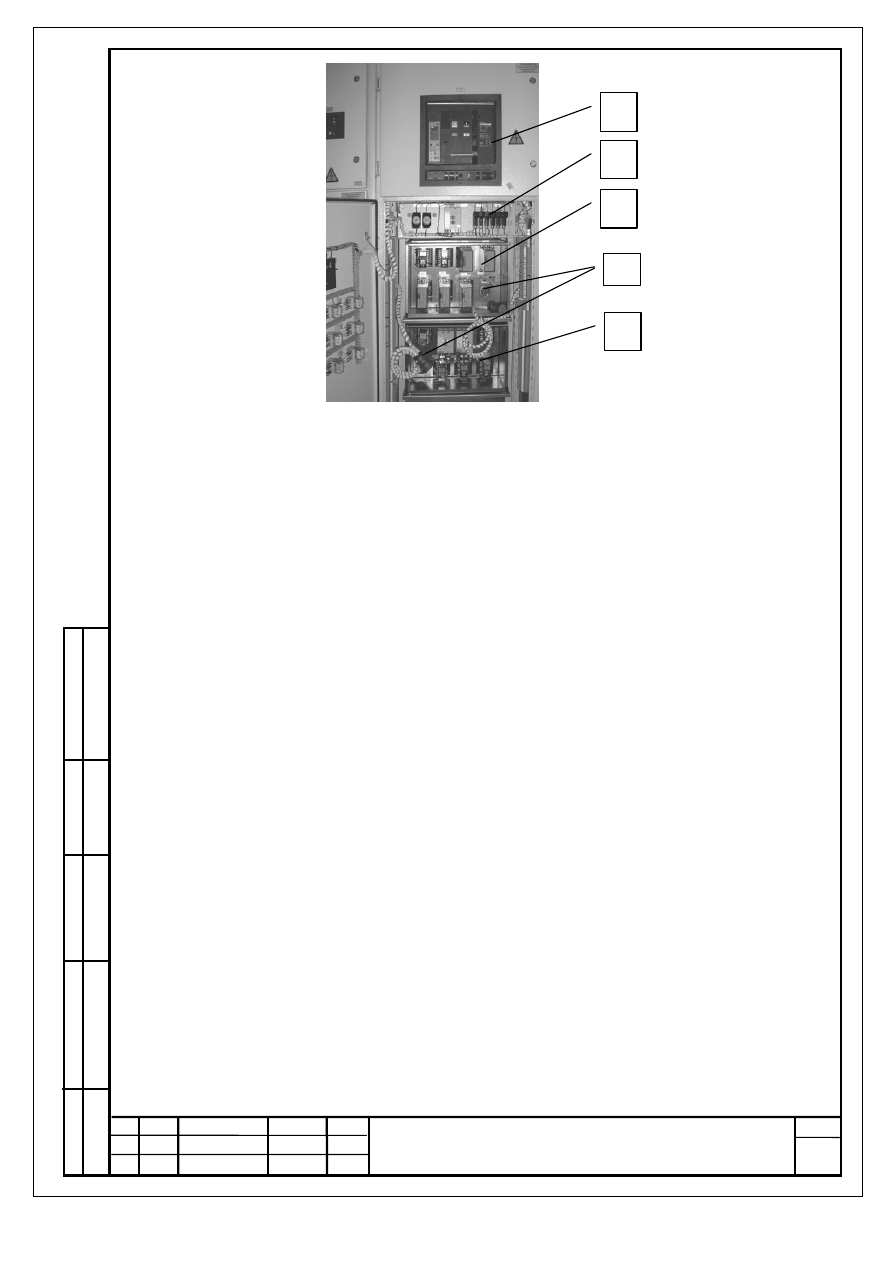

Рисунок  3 - Шкаф ввода ШЭВИ 8146:



1 -

стационарный блок БЭВИ1460-0002А;  2 - выдвижной блок БЭВИ 1461-0002А;

3 -

разъёмы 2РТТ;  4 - выдвижной блок БЭВИ 1462-0002А,

5 -

автоматический выключатель Masterpact NW выдвижного исполнения



3

.4.3  В  шкафах    распределения  ШЭВХ  85ХХ  в  отсек  функциональной

аппаратуры устанавливаются выдвижные блоки со стационарными выключателями,
либо стационарные блоки с выдвижными выключателями.   Полезная высота отсека
состоит из 11 модулей по 150 мм - всего 1650 мм (при установке выдвижных блоков),
либо  из  66    модулей  по  25  мм  (при  установке  автоматических  выключателей
выдвижного исполнения).



3

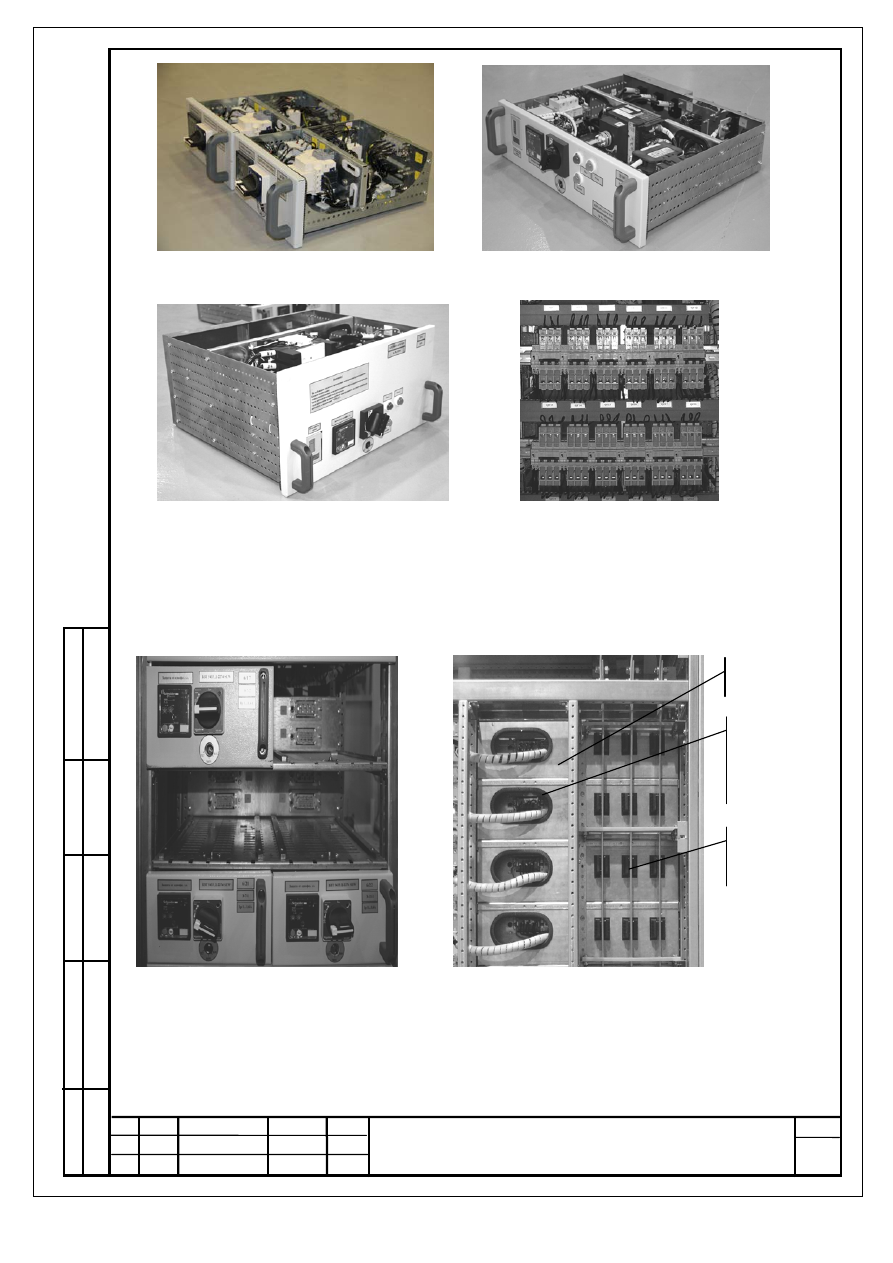

.4.4    В  шкафах    распределения  ШЭВИ  59ХХ  в  отсек  функциональной

аппаратуры устанавливаются выдвижные блоки.  Полезная высота отсека состоит из 11
модулей по 150 мм - всего 1650 мм.  Блок может занимать целое число модулей 1М,
2М, 3М, 4М или часть модуля 1/2М, 1/3М.  В шкафу в один ряд устанавливаются блоки
только  одной  модульности  1М,  2х(1/2М)  или  3х(1/3М).  Блоки  1/2  и  1/3М
изготавливаются  только  выдвижного  исполнения  (см.  рисунок  4а  -  в).  Максимальное
количество  блоков  габаритом  1/3М,  устанавливаемых    в  шкафу  –  33  блока  (при
номинальном  токе  присоединения  до  32  А).  Также  в  шкафах  могут  устанавливаться
автоматические  выключатели  стационарного  или  втычного  исполнения.    Они
размещаются  на  стационарных  блоках  (габарит  стационарного  блока  кратен  25  мм,
максимальное количество модулей – 66 ) (см. рисунок 4г).
