РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА НА НАПРЯЖЕНИЕ 20, 35 кВ. Техническая информация БКЖИ.670221.004Д1 - часть 2

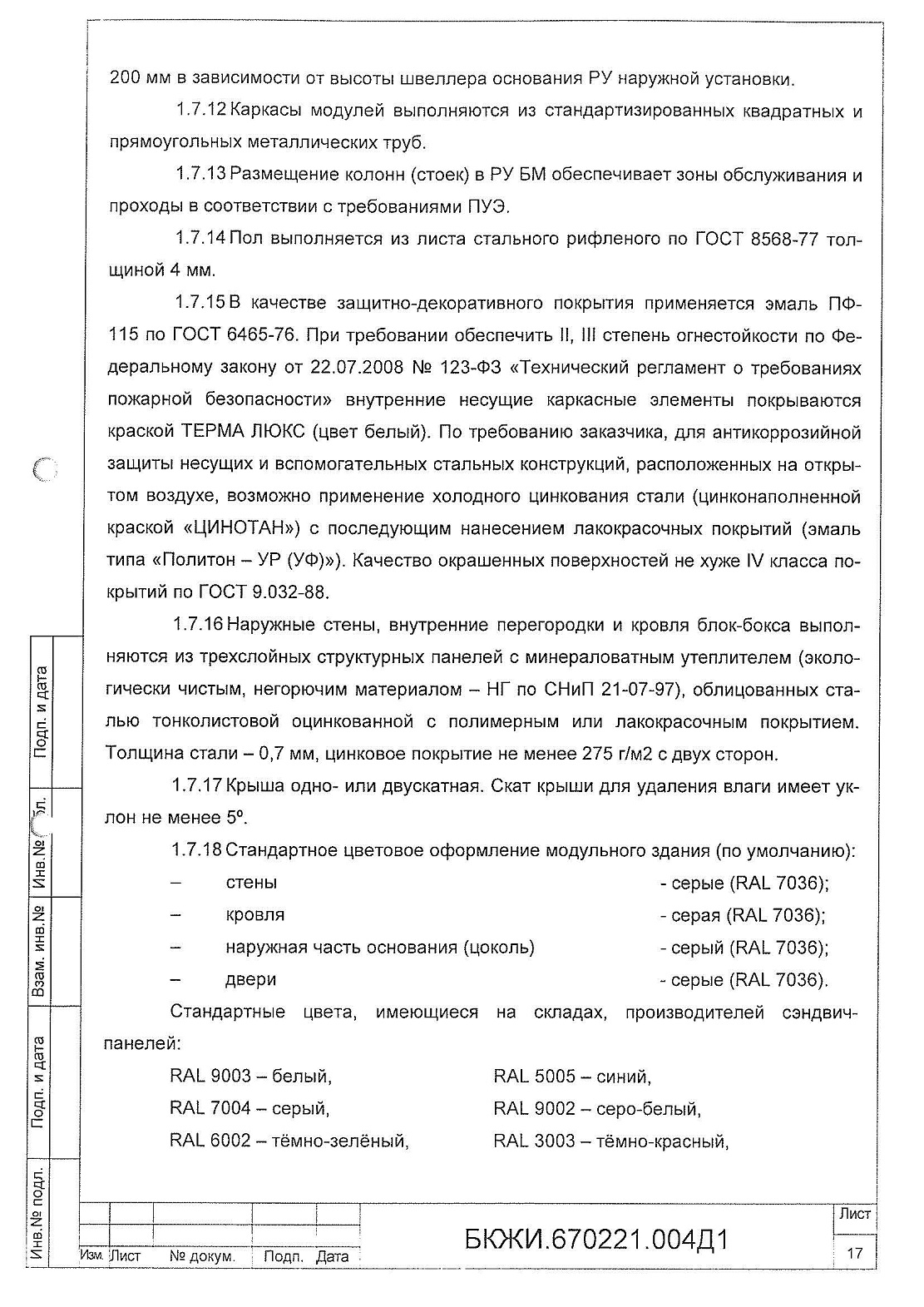

RAL 1014- бежевый, RAL 1018 - жёлтый.

По желанию заказчика, цветовое оформление блочно-модульного здания может быть выполнено с любыми цветами и оттенками, соответствующими шкале RAL, при этом увеличивается срок изготовления.

1.7.19Дизайн внутренней облицовки отвечает требованиям эргономики по ГОСТ 12.2.049-80.

1.7.20 Наружные и внутренние входные двери - утепленные металлические одностворчатые, устойчивые к взлому. Имеют два уплотнительных контура по периметру двери. Стандартный размер дверного проёма в свету не менее (ширина х высота) 900 х 2100 мм. Возможна установка дверей с размерами проёма от 800 х 1800 мм до 1200 х 2500 мм с шагом в 100 мм по ширине и высоте.

1.7.21 Двери в РУ наружной установки открываются наружу на угол не менее 95° и оснащаются врезными цилиндровыми замками с защелкой, открываемыми без ключа с внутренней стороны (4 класс по ГОСТ 5089-2003). По требованию заказчика возможно изготовление дверей с обогревом врезного замка и периметра двери. Все двери оборудуются ограничителями в открытом положении и стопорами.

1.7.22 РУ БМ, выполненные с воздушными вводами, оборудованы ограничителями перенапряжения и иметь исполнение вводов категории А или Б по ГОСТ 9920.

1.7.23 Конструкция РУ БМ обеспечивает возможность присоединения:

- воздушных линий;

- кабельных линий;

- как кабельных, так и воздушных линий.

1.7.24 Ввод (вывод) кабелей для высоковольтных ячеек осуществляется через герметизируемые проёмы в оболочке блочно-модульного здания.

1.7.25 Всё оборудование в блочно-модульном здании крепится к закладным деталям в основании и каркасе с помощью болтовых соединений.

1.7.26 Высота помещений в блочно-модульном здании не менее высоты высоковольтных ячеек, считая от шинных вводов, перемычек или выступающих частей шкафов и обеспечивает удобство и безопасность замены, ремонта и наладки высоковольтного оборудования, шинных вводов и перемычек.

1.7.27 Ширина коридора обслуживания РУ с выкатными элементами обеспечивает удобство управления, перемещения и разворота оборудования и его ремонта.

1.7.28 Ширина коридора обслуживания определена, исходя из следующих требований:

- при однорядной установке - длина наибольшей из тележек выдвижного элемента (со всеми выступающими частями) плюс не менее 0,6 м;

- при двухрядной установке - длина наибольшей из тележек выдвижного элемента (со всеми выступавшими частями) плюс не менее 0,8 м.

1.7.29 При наличии коридора с задней стороны РУ для осмотра ячеек ширина коридора предусмотрена не менее 0,8 м; допускаются отдельные местные сужения не более чем на 0,2 м.

1.7.30 Выходы из блочно-модульного здания выполняются исходя из следующих требований:

при длине здания до 7 м - один выход;

при длине здания от 7 до 60 м предусмотрены два выхода по его концам; при этом возможно расположение выходов из здания на расстоянии до 7 м от его торцов;

- при длине здания более 60 м, кроме выходов по концам его, предусмотрены дополнительные выходы с таким расчетом, что расстояние от любой точки коридора обслуживания до выхода составляет не более 30 м.

1.7.31 Конструкция блок-модулей имеет строповочные устройства для подъёма и перемещения в процессе монтажа и транспортирования.

1.8 Устройство кабельных каналов и внутренних проводок

1.8.1 Прокладка контрольных кабелей может осуществляться как под основанием ячеек по кабельным каналам, так и по кабельным лоткам над установленным оборудованием.

1.8.2 В системе внутренней разводки РУ наружной установки предусмотрено использование раздельных кабельных каналов для силовых и контрольных кабелей.

1.8.3 Расстояние между кабельными трассами определяется действующими нормами ПУЭ.

1.8.4 Монтаж вспомогательных цепей шкафов РУ по условиям механической прочности выполняется проводами с медными жилами сечением не менее:

1.5 мм2-для проводов, присоединяемых к винтовым зажимам;

0,5 мм2-для однопроволочных жил, присоединяемых пайкой;

0,35 мм2- для многопроволочных жил, подсоединяемых пайкой или под винт с помощью специальных наконечников.

1.8.5 Присоединение однопроволочных жил допускается только к неподвижным элементам аппаратуры.

1.8.6 Присоединение жил к подвижным элементам аппаратуры производится гибкими (многопроволочными) жилами.

1.8.7 Для перехода на двери и поворотные панели применяются многопроволочные провода сечением не менее 0,5 мм2; допускается также применение для этих целей проводов с однопроволочными жилами сечением не менее 1,5 мм2 при условии, что жгуты проволок работают на кручение.

1.8.8 Прокладка вспомогательных цепей производится кабелем или изолированным проводом в кабельных коробах (лотках).

1.8.9 Проводки, где расположено оборудование напряжением свыше 1000 В, или вблизи голых токоведущих частей отделены перегородками или проложены в ме-таллорукавах, трубах или металлических коробах, кроме коротких участков, необходимых для осуществления подсоединения (например, к измерительным трансформаторам).

1.8.10 В одной трубе, рукаве, коробе, пучке, замкнутом канале строительной конструкции или на одном лотке исключается совместная прокладка взаиморезерви-руемых цепей, цепей рабочего и аварийного освещения, а также цепей до 42 В с цепями выше 42 В.

1.8.11 Прокладка проводов и кабелей, труб и коробов с проводами и кабелями по условиям пожарной безопасности удовлетворяет требованиям ПУЭ.

1.8.12 Для электропроводок применяются провода и кабели с оболочками только из трудносгораемых или несгораемых материалов, а незащищенные провода -с изоляцией только из трудносгораемых или несгораемых материалов.

1.8.13 Конструктивные элементы, замкнутые каналы и пустоты которых используются для прокладки проводов и кабелей, являются несгораемыми.

1.8.14 Разборные контактные соединения одно- и многопроволочных жил проводов и кабелей с плоскими или с штыревыми выводами аппаратов выполняются в соответствии с ГОСТ 10434-82, при этом концы многопроволочных проводов пропаяны или опрессованы.

1.8.15 Для открытой прокладки применяются силовые и контрольные кабели с горючей полиэтиленовой изоляцией.

1.8.16 Кабельные конструкции, на которых укладываются кабели, выполняются из несгораемых материалов.

1.8.17 Кабельные линии выполняются так, чтобы в процессе монтажа и эксплуатации исключить возникновение в них опасных механических напряжений и повреждений, при этом кабели уложены с запасом по длине, достаточным для компенсации возможных смещений почвы и температурных деформаций самих кабелей и конструкций, по которым они проложены.

1.8.18 Пересечения кабелями проходов выполняются на высоте не менее 1,8 м от пола.

1.8.19 В РУ наружной установки размещение кабелей соответствует следующим требованиями и рекомендациям;

- контрольные кабели и кабели связи размещать только под или только над силовыми кабелями; при этом их следует отделять перегородкой;

- контрольные кабели прокладывать рядом с силовыми кабелями до 1 кВ; силовые кабели до 1 кВ прокладывать над кабелями выше 1 кВ; при этом

их следует отделять перегородкой;

- различные группы кабелей: рабочие и резервные кабели выше 1 кВ трансформаторов и т. п., питающие электроприемники I категории, прокладывать на разных горизонтальных уровнях и разделять перегородками;

разделительные перегородки должны быть несгораемыми с пределом огнестойкости не менее 0,25 часа.

наименьшее расстояние по вертикали между кабельными конструкциями | для силовых кабелей до 10 кВ - 200 мм, для силовых кабелей 36 кВ - 250 мм.

1.8.20 Все виды приборов, аппаратов, а также наборные контактные зажимы, шины и соединительная проводка имеют маркировку по системе обозначений, принятой в типовых схемах.

1.8.21 Нанесение обозначений выполняется способом, обеспечивающим стойкость против действия влаги.

1.8.22 Маркировка (позиционные обозначения аппаратов и приборов), как правило, размещается возле этих аппаратов и приборов или на несъемных частях их корпусов.

1.8.23 Маркировка выполняется контрастными цветовыми сочетаниями по ГОСТ 12.2.007.0-75.

1.9 Устройство кабельных вводов РУ наружной установки

1.9.1 Кабельные вводы унифицированы и обеспечивают возможность свободного прохода через ограждающие конструкции блочно-модульного здания и подвода внешних кабельных линий с обеспечением герметичности ввода.

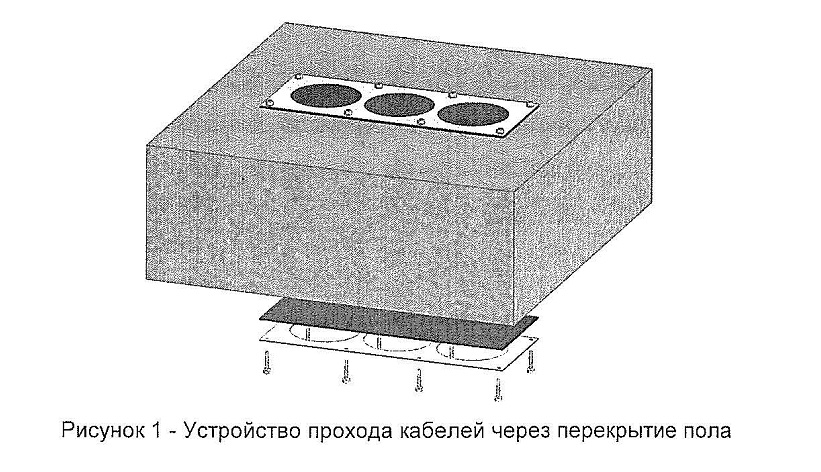

1.9.2 Устройство прохода кабелей через перекрытие пола снабжено герметичным уплотнением (см. рисунок 1).

1.10 Устройства заземления

1.10.1В РУ предусматривается возможность заземления высоковольтного оборудования на общий контур.

1.10.2 Контур заземления в блочно-модульном здании выполнен из оцинкованной стальной полосы сечением 4x40 мм.

1.10.3 Внешний и внутренний контур заземления РУ наружной установки соответствуют требованиями СНиП 3.05.06-85.

1.10.4 Зажимы заземления РУ конструктивно выполняются по ГОСТ 21130-75 и соответствуют ГОСТ 12.2.007.0-75.

1.10.5 При монтаже каркас камеры непосредственно приваривается к металлическим заземленным конструкциям или сбалчивается к закладным частям.

1.10.6 Значение сопротивления между каждой доступной прикосновению металлической нетоковедущей частью КРУ, которая может оказаться под напряжением, и местом подключения корпуса шкафа к заземляющей магистрали (заземляющим болтом) не превышает 0,1 Ом.

1.10.7 Допускается в качестве устройства заземления применять заземлённые металлические конструкции оболочки РУ.

1.11 Оборудование технических средств охраны и пожарной сигнализации РУ наружной установки

1.11.1 Технические средства охраны обеспечивают выполнение следующих функций:

- контроль доступа в помещения;

- сигнализацию пожара (задымления);

При согласовании с заказчиком, возможна установка приборов:

- видеоконтроля/наблюдения;

- контроля и сигнализации движения в помещениях;

- передачи информации (сигнализация/видео) на пост охраны по сети связи.

1.11.2 При обнаружении проникновения на объект технические средства охраны должны формировать:

- сигнал типа «Сухой контакт» на верхний уровень;

- светозвуковой сигнал «Несанкционированный доступ».

1.11.3 При возникновении пожара (задымления) технические средства охраны формируют:

- сигнал типа «Сухой контакт» на верхний уровень;

- светозвуковой сигнал «Пожар» (по требованию заказчика).

1.12 Оборудование поддержания микроклимата и освещения РУ наружной установки

1.12.1 Оборудование поддержания микроклимата обеспечивает нормальные (штатные) условия эксплуатации установленных в помещениях устройств и аппаратов по параметрам температуры.

1.12.2 В зависимости от условий окружающей среды, типа установленного оборудования и его технических характеристик, поддержание нормальных условий эксплуатации оборудования обеспечиваться за счет:

- системы обогрева;

- естественной приточной и принудительной вытяжной вентиляции;

- системы кондиционирования.

1.12.3 Система электрического обогрева обеспечивает автоматическое и ручное регулирование и поддержания температуры в помещениях в холодное время года не менее +5 °С.

1.12.4 Система вентиляции обеспечивает поддержание нормальных условий эксплуатации оборудования в теплое время года за счет естественной приточновытяжной и принудительной вытяжной вентиляции.

1.12.5 Система кондиционирования устанавливается в помещениях в зависимости от климатических условий площадки, требований по температурному режиму используемого оборудования. Необходимость установки системы определяется проектными решениями. Количественный состав устанавливаемого в помещениях оборудования поддержания микроклимата определяется площадью помещений и климатическими условиями площадки.

1.12.6 Для обогрева помещений используются электронагреватели конверторного или инфракрасного типа мощностью до 2 кВт.

1.12.7 Освещенность внутренних помещений удовлетворяет требованиям СНиП 23-05-95 и составляет не менее 150 лк.

1.12.8 В помещении предусмотрено аварийное освещение, нормально включенное в сеть переменного напряжения 220 В.

1.12.9 В соответствии с требованиями СНиП 23-05-95 аварийное и резервное освещение эвакуационных выходов из блок-бокса с целью четкого обозначения движения человека до безопасного места предусматривает оснащение аварийными светильниками, устанавливаемыми у входных дверей в РУ и обеспечивающих непрерывную работу в течение трёх часов при отключении электроэнергии.

1.12.10 Для организации ремонтного освещения в ЯСН предусмотрен понижающий трансформатор 220/12 В.

1.12.11 Для возможности использования дополнительно местного освещения и электроприборов, в помещениях установлены розетки.

1.12.12 Розеточная сеть на напряжение 220 В переменного тока выполнена с защитой устройством защитного отключения, ремонтная сеть на напряжение 12 В включается через разделительный трансформатор.

1.12.13 Линии питания систем отопления, вентиляции, освещения и розеточ-ной сети защищены автоматическими выключателями.

1.13 Материалы, покупные изделия, комплектующие и составные части

1.13.1 Материалы, покупные комплектующие изделия соответствуют требованиям стандартов или технических условий, по которым они поставляются, что подтверждается наличием оформленного паспорта (формуляра, этикетки) или сертификатом завода-изготовителя.

1.13.2 Импортные комплектующие изделия соответствуют условиям договора на поставку, комплектуются сопроводительной (эксплуатационной) документацией на русском языке.

1.13.3 Применяемые лакокрасочные материалы стойкие к климатическим факторам, воздействующим при эксплуатации на элементы конструкций.

1.13.4 Все детали, не имеющие антикоррозийных покрытий, на время транспортирования и хранения предохраняются от коррозии консервирующей смазкой или другим равноценным способом в соответствии с ГОСТ 9.014-78.

1.13.5 Детали из проката (листы, полосы, профили, прутки, трубы и др.) соответствуют конструкторской документации на конкретное изделие.

1.13.6 Класс покрытия наружных лицевых поверхностей высоковольтного оборудования соответствует ГОСТ 9.302-88 и выполняется не хуже IV класса, остальных не хуже Vi класса.

1.13.7 Крепежные изделия соответствуют требованиям ГОСТ 1759.0-87, ГОСТ 1759.1-82, ГОСТ 1759.2-82, ГОСТ 1759.3-83, ГОСТ Р 52627-2006, ГОСТ Р 52628-2006 и конструкторской документации.

1.13.8 Детали, имеющие металлические и неметаллические неорганические покрытия, соответствуют ГОСТ 9.301-86.

1.14 Маркировка и пломбирование

1.14.1 РУ БМ имеет наружную и внутреннюю маркировку.

Наружная маркировка содержит:

а) маркировочную табличку по ГОСТ 12969, ГОСТ 12971, ГОСТ 18620.

Маркировочная табличка должна содержать:

- товарный знак завода-изготовителя;

- условное обозначение (индекс) изделия;

- индекс климатического исполнения;

- условное обозначение технических условий;

- полную массу;

- заводской номер;

- номер ДС;

- дату изготовления (месяц, год).

б) на всех входных дверях - знак «Осторожно! Электрическое напряжение» согласно «Инструкции по применению и испытанию средств защиты, используемых в электроустановках (утв. приказом Минэнерго РФ от 30 июня 2003 года № 261).

в) дополнительно маркируется каждый модуль РУ БМ, лестничные площадки и марши (при их наличии), при этом на цоколе модулей контрастной несмываемой краской указывается следующая информация:

- номер модуля;

- заводской номер заказа.

1.14.2 Внутренняя маркировка должна быть выполнена на установленном оборудовании в соответствии с требованиями ГОСТ 12971.

Для РУ внутренней установки табличка должна устанавливаться на ячейке с первым порядковым номером.

Данная табличка должна содержать следующие данные:

~ товарный знак предприятия;

“ наименование и условное обозначение изделия;

- номинальное напряжение в киловольтах;

- номинальный ток сборных шин в амперах;

- степень защиты по ГОСТ 14254;

- масса РУ в килограммах;

- дата выпуска (год);

- обозначение технических условий.

Дополнительно на каждую ячейку РУ внутренней установки устанавливаются:

- табличка с порядковым номером ячейки в РУ в соответствии с монтажной электрической схемой РУ с фасадной и тыльной (для двустороннего обслуживания) сторон;

~ паспортная табличка;

- табличка обозначения схемы главных цепей.

Таблички устанавливаются в удобном для чтения месте.

Составные части и сборочные единицы РУ маркируются согласно чертежам. Комплектующее оборудование маркируется в соответствие с техническими условиями заводов-изготовителей.

Каждый выкатной элемент (при наличии) имеет фирменную табличку, на котором указывают:

- наименование предприятия-изготовителя;

- товарный знак предприятия - изготовителя;

- порядковый номер по системе нумерации предприятия - изготовителя;

- номинальное напряжение, кВ;

- номинальный ток, А;

- масса, кг;

- дата выпуска, год;

- обозначение технических условий.

1.14.3 Все виды приборов, аппаратов, а также наборные контактные зажимы, шины и соединительная проводка имеют маркировку по системе обозначений, принятой в типовых схемах.

1.14.4 Нанесение обозначений выполняется способом, обеспечивающим стойкость против действия влаги.

1.14.5 Маркировка (позиционные обозначения аппаратов и приборов), как правило, размещена возле этих аппаратов и приборов или на несъемных частях их корпусов.

1.14.6 Маркировка выполняется контрастными цветовыми сочетаниями по ГОСТ 12.2.007.0.

1.14.7 Транспортная маркировка выполняется в соответствии с ГОСТ 14192, в том числе с нанесением манипуляционных знаков «Место строповки », «Центр тяжести », «Верх, не кантовать», «Осторожно. Хрупкое».

РУ БМ пломбируется пломбами ОТК предприятия-изготовителя.

Пломбированию подлежат следующие места:

- входные двери;

- покупные комплектующие изделия, пломбирование которых предусмотрено их изготовителями (при нарушении пломб изготовителя).

При нарушении пломб предприятие-изготовитель снимает с себя ответственность за состав и целостность установленного в РУ БМ оборудования.

1.15 Упаковка

1.15.1 РУ наружной установки поставляется в неупакованном виде, отдельными транспортными блоками. При этом все проёмы транспортных блоков закрываются заглушками, защищающими установленное в помещениях оборудование от попадания атмосферных осадков. Подготовка к отгрузке РУ включает следующие виды работ на заводе-изготовителя:

- демонтаж, упаковку и закрепление узлов и элементов конструкции, выступающих за габариты транспортного блока и подлежащего демонтажу при транспортировании оборудования;

- закрепление оборудования и всех его подвижных частей;

- закрытие заглушками проёмов модульных блоков и защита от атмосферных осадков;

~ закрытие мест ввода кабелей и вентиляционных решеток;

- фиксирование внутренних дверей помещений;

- закрытие на замки и опломбирование наружных дверей.

Оборудование, ЗИП закрепляются и укладываются в соответствии с технической документацией завода-изготовителя.

1.15.2 Техническая и эксплуатационная документации упаковывается в пакет из полиэтиленовой плёнки по ГОСТ 10354 и укладывается в ящик с ЗИП.

1.15.3 Оборудование, монтажные детали и другие комплектующие изделия, механически не связанные с блок-боксом упаковываются с применением ящичной та-

1.15.4 Входные двери (ворота) РУ БМ пломбируются представителями ОТК в соответствии с требованиями чертежей и эксплуатационной документацией на него.

1.15.5 Высоковольтные ячейки РУ внутренней установки упаковываются в ящики типов И-2, !П-3 по ГОСТ 10198 и закреплены в соответствии с ГОСТ 23216.

1.15.6 Частичная консервация деталей и узлов РУ производиться смазкой по чертежам, разработанным заводом-изготовителем, в соответствии с требованиями ГОСТ 23216 и ГОСТ 9.014.

1.15.7 Консервация РУ внутренней установки по группе изделий III-2 - по ГОСТ 9.014. Масса ящиков с грузом не более 10 000 кг.

1.15.8 Упаковку ячеек РУ внутренней установки, отправляемых в районы Крайнего Севера и труднодоступные районы, производится в соответствии с требованиями ГОСТ 15846.

2 Использование по назначению
2.1 Меры безопасности

2.1.1 Меры безопасности при монтаже

2.1.1.1 РУ допускается к монтажу и эксплуатации по результатам входного контроля эксплуатирующей организации, в ходе которого должны быть проконтролированы комплектность, отсутствие повреждений составляющих деталей и узлов, целостность защитного покрытия.

2.1.1.2 Размещение и монтаж РУ производится в соответствии с сопроводительной документацией, а также правилами техники безопасности.

2.1.1.3 Монтаж РУ должен производиться в соответствии с инструкцией по монтажу предприятия-изготовителя, а также в соответствии с «Правилами технической эксплуатации электроустановок потребителей и правилами техники безопасности при эксплуатации электроустановок потребителей», утвержденных Госэнергонадзором 12 апреля 1969 г., и ПУЭ.

2.1.1.4 Погрузочно-разгрузочные работы необходимо производить строго в соответствии с инструкцией по монтажу, руководством по эксплуатации БКЖИ.670221.004РЭ и требованиям эксплуатационных документов на транспортные и грузоподъёмные средства.

2.1.1.5 Перед началом погрузочно-разгрузочных работ с модулями РУ наружной установки проверить надёжность крепления съёмных подъёмных блоков, установленного оборудования.

2.1.1.6 Во избежание поражения электрическим током всё подлежащее заземлению оборудование и его части, установленные в блок-боксе должны быть надёжно заземлены.

2.1.1.7 При монтаже концевых разделок силовых и контрольных кабелей жилы кабелей, на которые может быть подано напряжение с питающей стороны, должны быть отсоединены и заземлены для предупреждения ошибочной подачи напряжения.

2.1.1.8 Применяемые в шкафах аппараты, приборы, токоведущие части, изолирующие опоры, крепления, несущие конструкции выбраны и установлены так, чтобы вызываемые нормальными условиями усилия и выбрасываемые из аппаратов газы или масло, не могли причинить вред обслуживающему персоналу и не вызывали повреждения изоляции шкафов.ъ

2.1.2 Меры безопасности при эксплуатации

2.1.2.1 Эксплуатация РУ производится в соответствии с руководством по эксплуатации БКЖИ.670221.004РЭ, а также «Правилами техники безопасности при эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации распределительных электросетей», ПУЭ.

2.1.2.2 К работе с оборудованием допускается обученный персонал, имеющий соответствующий допуск к работе в электроустановках.

2.1.2.3 Персонал должен иметь опыт работы с аналогичным оборудованием, знать и строго выполнять требования и указания руководства по эксплуатации БКЖИ.670221.004РЭ и руководства по эксплуатации оборудования входящего в состав РУ.

2.1.2.4 Помещение РУ наружной установки при отсутствии обслуживающего персонала должно быть закрыто.

2.1.2.5 Изоляция элементов цепей управления, блокировки и сигнализации соответствует требованиям ГОСТ 1516.1.

ЗАПРЕЩАЕТСЯ проникать в высоковольтные отсеки РУ наружной и внутренней установки и производить какие-либо работы без снятия напряжения с шин и их заземления.

2.1.2.6 При эксплуатации РУ не допускается:

- обслуживание оборудования, демонтаж ограждений, блокировочных устройств, цепей заземления, а также производства каких-либо работ находящегося под напряжением;

- проведение любых работ на незаземлённых токоведущих частях. Накладывайте заземление только после проверки отсутствия напряжения в цепи;

- не обеспечение надежного заземления кабеля для полного снятия остаточного напряжения;

- курение и использование открытого огня в помещении при работах, связанных с применением огнеопасных и легковоспламеняющихся материалов.

содержание .. 1 2 3 ..
