РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА НА НАПРЯЖЕНИЕ 20, 35 кВ. Техническая информация БКЖИ.670221.004Д1 - часть 1

СОДЕРЖАНИЕ

Введение...........................................................................................................4

1 Описание и работа изделия.........................................................................................5

1.1 Назначение изделия.....................................................................................................5

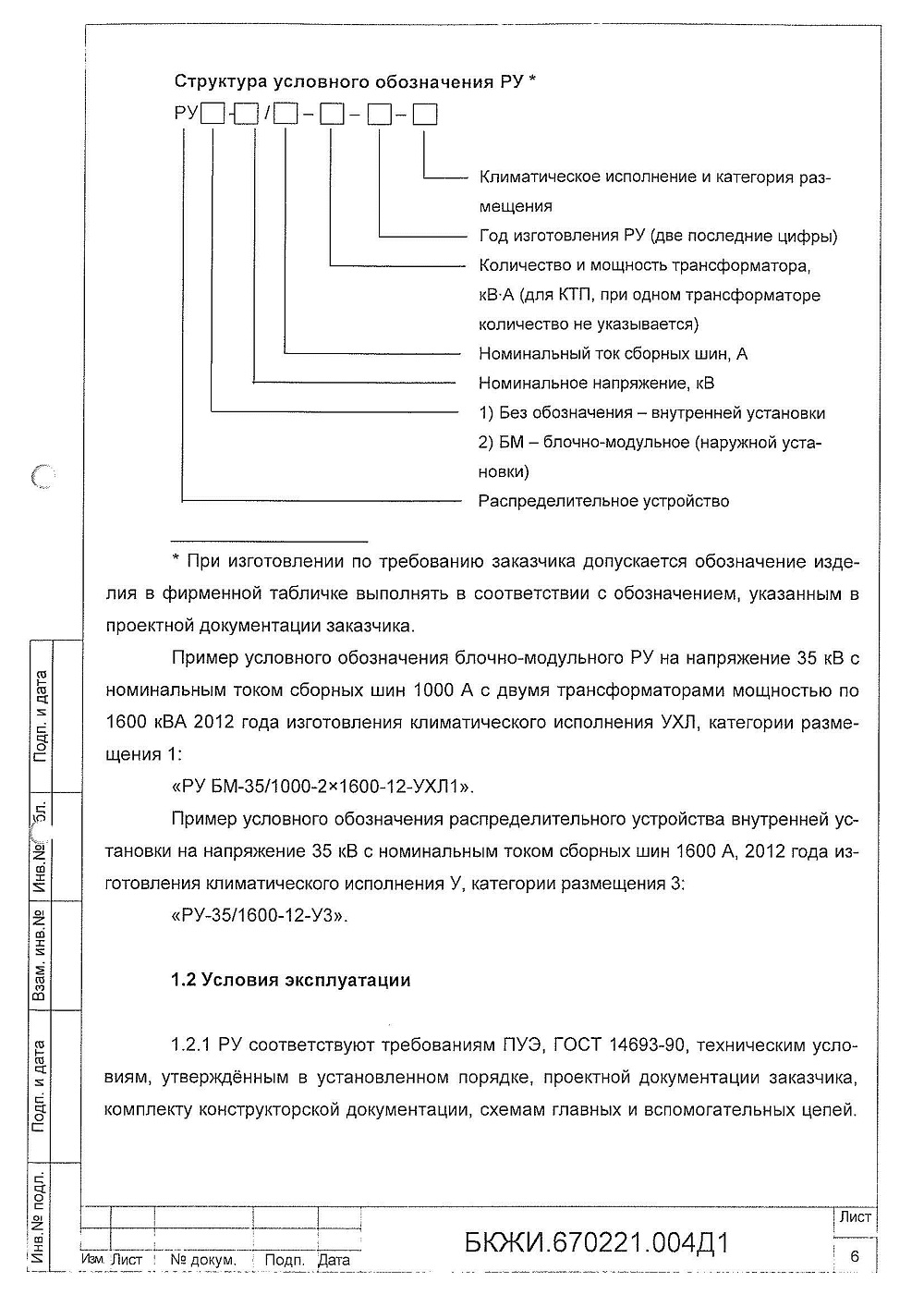

1.2 Условия эксплуатации..................................................................................................6

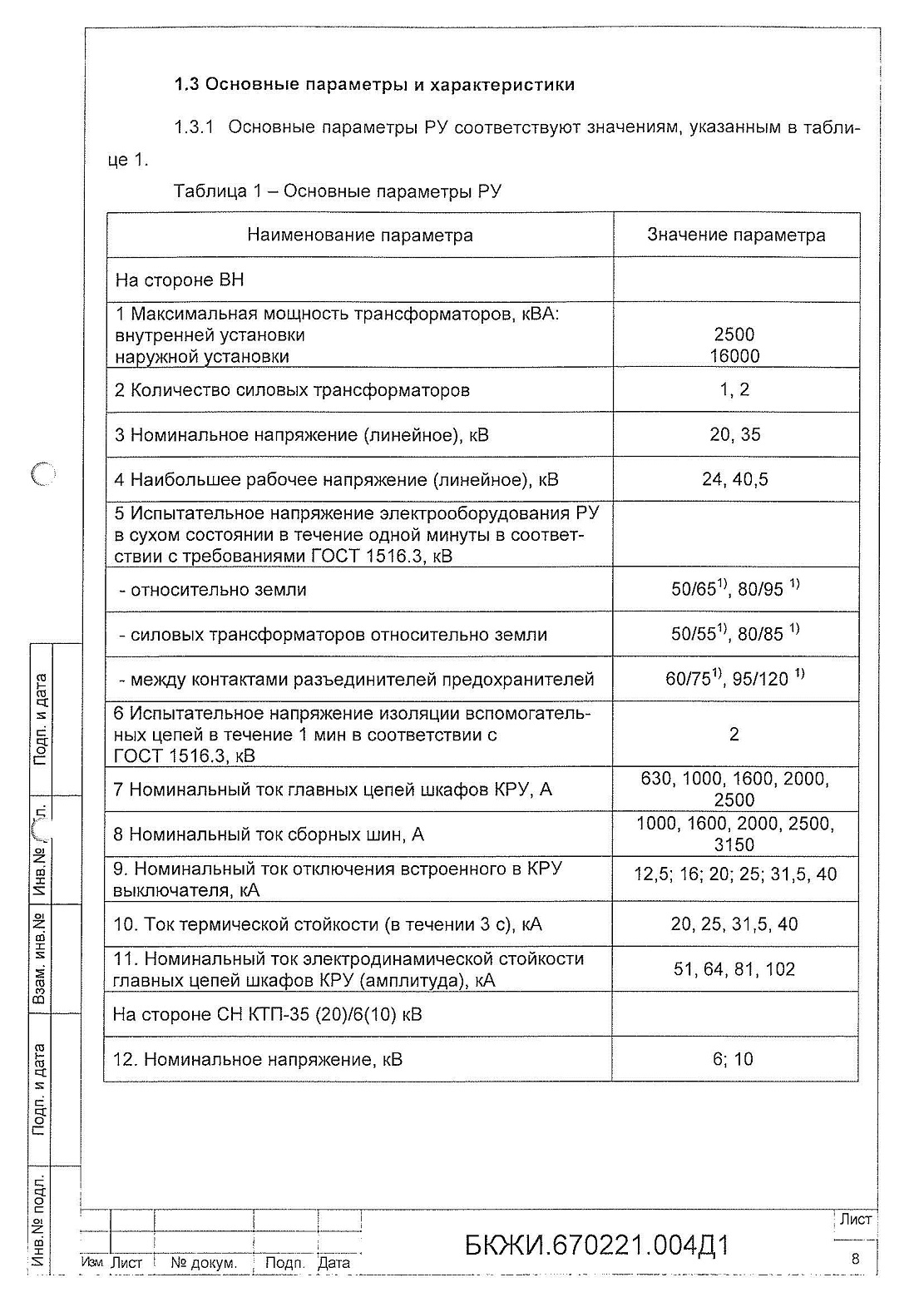

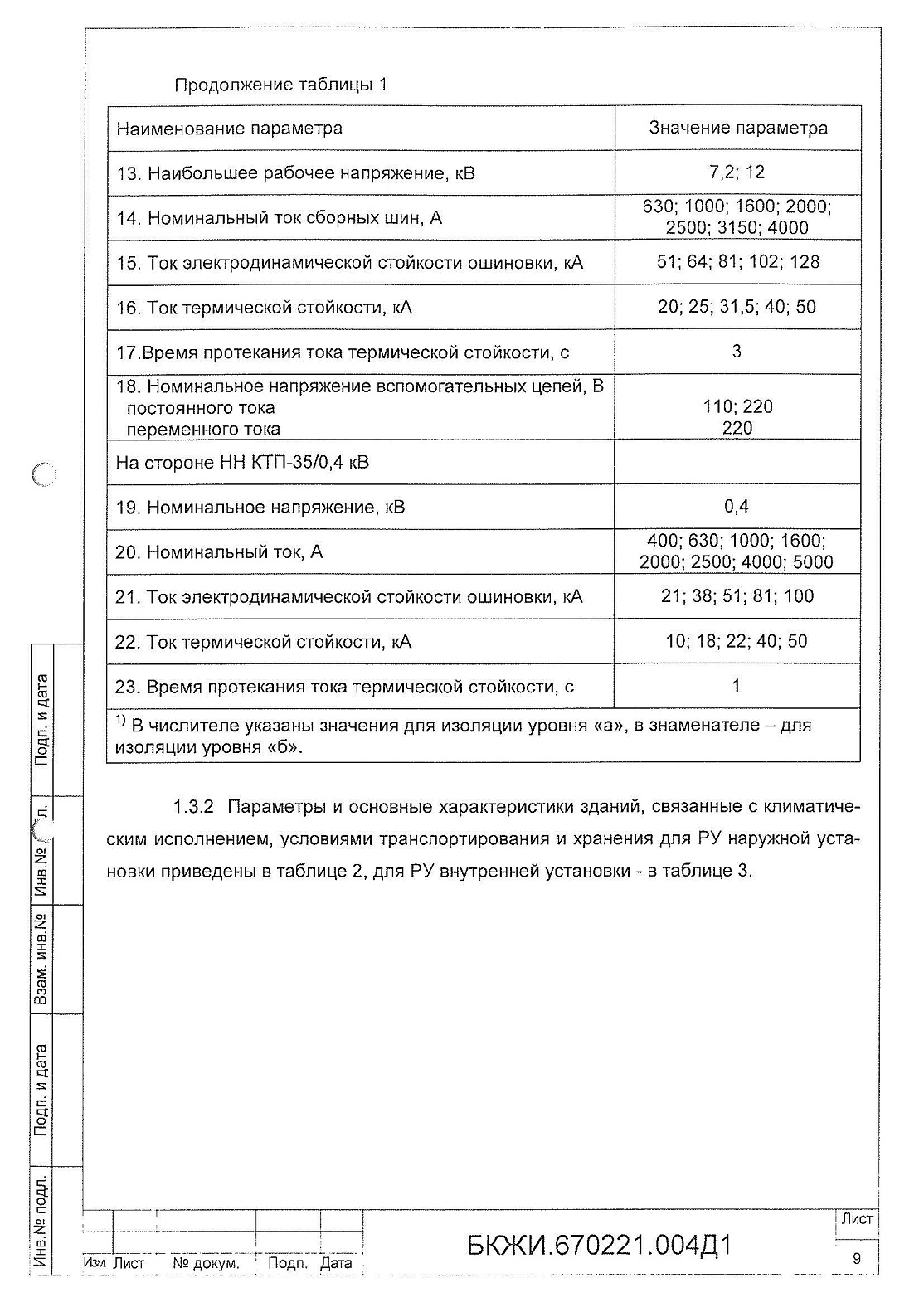

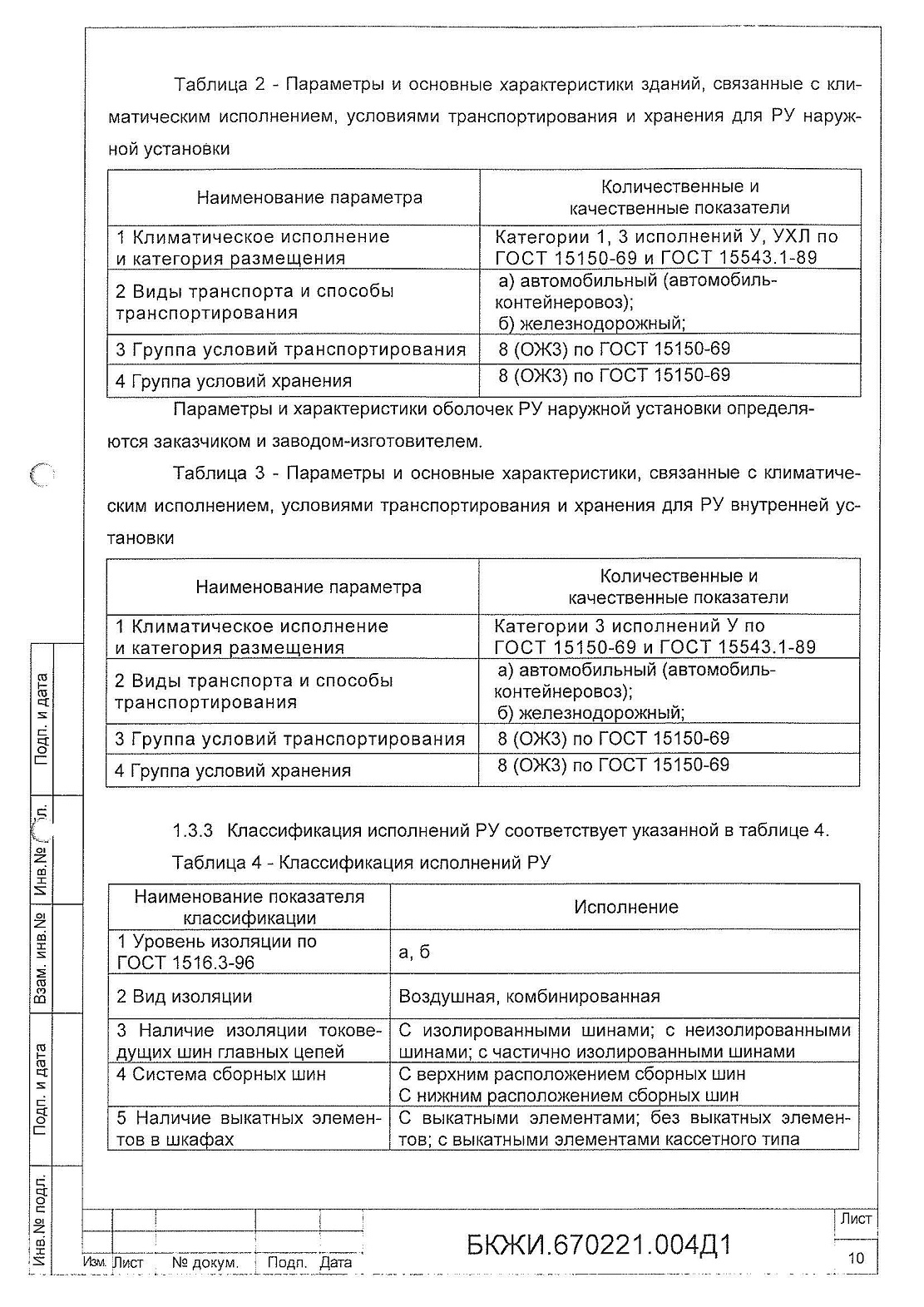

1.3 Основные параметры и характеристики......................................................................8

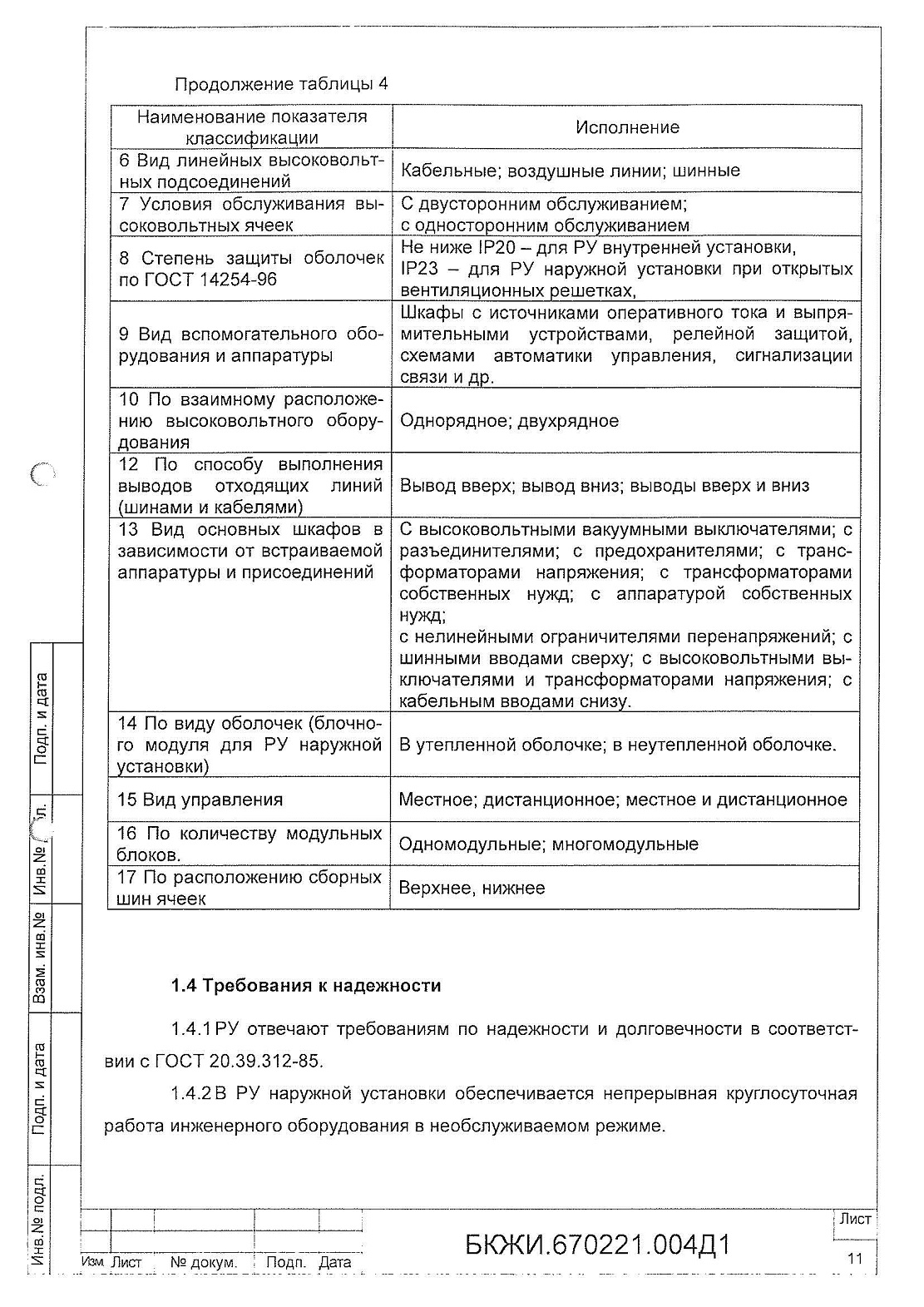

1.4 Требования к надежности...........................................................................................11

1.5 Состав изделия...........................................................................................................12

1.6 Конструкция высоковольтных шкафов РУ.................................................................14

1.7 Конструкция блочно-модульного здания РУ наружной установки...........................15

1.8 Устройство кабельных каналов и внутренних проводок.......................................... 20

1.9 Устройство кабельных вводов РУ наружной установки...........................................22

1.10 Устройства заземления...........................................................................................23

1.11 Оборудование технических средств охраны и пожарной сигнализации РУ

наружной установки..........................................................................................................23

1.12 Оборудование поддержания микроклимата и освещения РУ наружной

установки...........................................................................................................................24

1.13 Материалы, покупные изделия, комплектующие и составные части...................25

1.14 Маркировка и пломбирование.................................................................................26

1.15 Упаковка....................................................................................................................28

2 Использование по назначению..................................................................................30

2.1 Меры безопасности.....................................................................................................30

2.1.1 Меры безопасности при монтаже.........................................................................30

2.1.2 Меры безопасности при эксплуатации................................................................31

2.2 Порядок установки и монтаж......................................................................................32

2.2.1 Порядок установки и монтаж РУ внутренней установки.....................................32

2.2.2 Порядок установки и монтаж РУ наружной установки........................................33

2.3 Подготовка изделия к работе.....................................................................................38

2.4 Техническое обслуживание............................................................................................39

2.5 Технический осмотр....................................................................................................40

2.6 Текущий ремонт...........................................................................................................41

2.7 Капитальный ремонт...................................................................................................41

3 Комплектность.............................................................................................................42

4 Консервация................................................................................................................44

5 Транспортирование и хранение.................................................................................45

5.1 Транспортирование РУ внутренней установки.........................................................45

5.2 Хранение......................................................................................................................46

6 Гарантии изготовителя...............................................................................................48

Список сокращений...........................................................................................................49

Приложение А - Пример компоновки РУ БМ и схемы монтажа камер.......................50

Приложение Б - Опросной лист на камеры РУ......................................................52

Приложение В - Варианты схемы расположения оборудования поддержания микроклимата, освещения, отопления, технических средств охраны и пожарной сигнализации.................................................................................................................53

Приложение Г - Общий вид ящика собственных нужд (ЯСН).................................55

Приложение Д - Комплект охранно-пожарной сигнализации...................................57

Приложение Е - Оборудование для поддержания микроклимата и охранное............59

Приложение Ж - Шкаф оперативного тока (ШОТВ)...............................................60

Приложение И - Подъем модуля РУ БМ............................................................65

Приложение К - Подъем камер входящих в состав РУ.........................................66

Лист регистрации изменений.............................................................................67

Введение
Настоящая техническая информация (ТИ) на распределительные устройства внутренней и наружной установки (далее РУ) напряжением 20, 35 кВ предназначена для изучения изделия, правил его монтажа, эксплуатации, хранения и транспортирования. Содержит технические характеристики РУ, условия его применения, тип, состав, а также сведения и указания об устройстве и принципе работы, рекомендации по заполнению опросного листа и проектированию объектов. ТИ может служить информационным материалом для проектных организаций.

Принцип работы РУ определяется совокупностью схем главных и вспомогательных цепей камер. РУ может изготавливаться по индивидуальным заказам, в которых оговаривается тип, количество и взаимное расположение высоковольтного и низковольтного оборудования на подстанции, схемы главных и вспомогательных цепей и другие технические характеристики.

Основным документом, согласно которому оформляется заказ на РУ, являются опросные листы (см. приложение А, Б), выполненные по форме завода-изготовителя и согласованные с заказчиком.

Предприятие постоянно занимается совершенствованием конструкции РУ, поэтому возможны некоторые расхождения с настоящей ТИ, не ведущие к функциональным изменениям.

1 Описание и работа изделия
1.1 Назначение изделия

РУ предназначены для:

~ приёма и распределения электроэнергии трехфазного переменного тока промышленной частоты 50 Гц в сетях электроснабжения промышленных, нефтегазодобывающих предприятий и других объектов с изолированной или заземленной через дугогасящий реактор нейтралью;

- размещения коммутационных аппаратов, сборных и соединительных шин, вспомогательных устройств, а также устройств защиты, автоматики, телемеханики, связи и измерений.

РУ производится в исполнении общепромышленного применения для использования в качестве распределительных устройств внутренней и наружной установки в соответствии с требованиями технических условий БКЖИ.670221.004ТУ.

РУ, предназначенные для экспорта должны соответствовать заказ-наряду внешнеторговой организации.

1.2.2 Номинальные значения климатических факторов внешней среды по ГОСТ 15150-69 и ГОСТ 15543.1-89, при этом:

- высота над уровнем моря не более 1000 м;

- окружающая среда взрыво- и пожаробезопасная, не содержащая токопроводящей и абразивной пыли, не содержащая токопроводящие или химически активные газы, испарения и осадки, разрушающие изоляцию и металлы (атмосфера типа I по ГОСТ 15150-69);

. - температура наружного воздуха для РУ наружной установки в утеплённой оболочке - от минус 60 °С до +40 °С;

- относительная влажность наружного воздуха до 80 %.

1.2.3 Конструкция оболочек РУ наружной установки:

а) соответствует СНиП 2.01.07 и выдерживает:

1) ветровое давление не менее 0,5 кПа;

2) вес снегового покрова на 1 м2 горизонтальной поверхности крыши не менее 3,3 кПа при коэффициенте надежности 1,0;

3) равномерно распределённые нагрузки на полы не менее 2,0 кПа;

б) обеспечивает защиту внутренних помещений от осадков интенсивностью до 5 мм/мин;

в) обеспечивает работу оборудования в условиях гололёда при толщине льда до 20 мм и скорости ветра до 34 м/с, а при отсутствии гололёда - при скорости ветра до 40 м/с.

1.2.4 Сейсмостойкость РУ не более шести баллов по СНиП 11-7-81. По требованию заказчика, изготавливается РУ БМ с сейсмостойкостью конструкции до девяти баллов. При этом применяемое оборудование, для комплектации РУ, должно соответствовать требованиям обеспечения сейсмостойкости, указанным в проектной документации.

1.2.5 РУ не предназначены для работы в условиях тряски и вибрации, а также для работы на передвижных, шахтных и других установках.

1.4.3 Установленный срок службы РУ - не менее 25 лет при условии проведения технического обслуживания или замены аппаратуры, в соответствии с указаниями инструкции по эксплуатации на конкретные типы и их составные части (при замене комплектующих изделий, срок службы которых менее 25 лет).

1.4.4 Показатели надежности основного оборудования (наработка на отказ, вероятность безотказной работы и др.) - в соответствии с требованиями технических условий на установленное оборудование.

1.4.5Техническое обслуживание установленного оборудования и его ремонт производятся с использованием комплекта ЗИП из его состава.

1.5 Состав изделия

1.5.1 РУ представляет собой набор отдельных шкафов с коммутационными аппаратами и другой высоковольтной комплектующей аппаратурой, с приборами измерения, устройствами автоматики и защиты, а также аппаратурой управления, сигнализации и другими вспомогательными устройствами. Шкафы соединяются между собой в соответствии со схемой электрической согласно опросному листу.

1.5.2 Состав оборудования определяется заказчиком и проектными решениями и, в общем случае, включает в себя для РУ:

- комплект высоковольтного оборудования;

- щиты питания и распределения переменного или постоянного тока для питания оперативных цепей собственных нужд.

Для РУ наружной установки дополнительно включено:

- блочно-модульное здание;

- оборудование поддержания микроклимата и освещения;

- оборудование технических средств охраны и пожарной сигнализации.

1.5.3Технические характеристики установленного в РУ оборудования и комплектующих изделий, удовлетворяют требованиям соответствующих стандартов и технических условий заводов-изготовителей.

1.5.4 Однолинейные электрические схемы главных цепей РУ должны соответствовать проектным решениям, а при изготовлении по нетиповым схемам - схемам заказчика.

1.5.5 Комплект высоковольтного оборудования состоит из:

- комплектных распределительных устройств - шкафов КРУ;

- шинных или кабельных мостов для соединения ячеек при двухрядном исполнении РУ;

- другого вспомогательного оборудования по требованию заказчика.

1.5.6 Количество модульных блоков РУ наружной установки зависит от количества встраиваемого в него оборудования.

1.5.7 Тип устанавливаемого оборудования, его комплектность определяется заказчиком и проектными решениями.

1.5.8Тип используемой аппаратуры связи и телемеханики (при наличии) определяется заказчиком и проектными решениями.

1.5.9 Более подробное описание высоковольтных шкафов, устанавливаемых в РУ, представлено в технической информации на устройства комплектные распределительные КРУ серии КСВ-20 кВ, КНВ-35 кВ, а также в соответствующих документах на покупные ячейки.

1.5.10 Оборудование собственных нужд РУ наружной установки.

1.5.10.1 В состав оборудования поддержания микроклимата в общем случае входят следующие компоненты;

- ящик собственных нужд (ЯСН), см. приложение Г;

- обогреватели (конвекторы с механическим термостатом или инфракрасные обогреватели). Регулировка температуры в помещении производится термостатами, действующими в диапазоне -10...+50 °С;

- датчики температуры воздуха (термостаты для управления вентиляторами);

- электровентиляторы (см. приложение Е);

- система кондиционирования воздуха с устройством управления (наличие типа кондиционера определяется заказчиком и проектными решениями).

Вариант схемы расположения оборудования поддержания микроклимата, светильников, оборудования технических средств охраны и пожарной сигнализации показан в приложении В.

1.5.10.2 По требованию заказчика возможна установка другого типа оборудования поддержания микроклимата.

1.5.10.3 Внутреннее рабочее освещение помещений обеспечивается люминесцентными светильниками, если иное не оговорено в проектном задании (см. приложение В).

1.5.10.4 Наружное освещение обеспечивается светильниками с лампами накаливания (см. приложение В).

1.5.10.5 Напряжение сети рабочего освещения -220 В.

1.5.10.6 В соответствии с требованиями СНиП 23-05-95 аварийное и резервное освещение эвакуационных выходов из блок-бокса с целью четкого обозначения движения человека до безопасного места оснащается аварийными светильниками ЛБА (см. приложение В), устанавливаемыми у входных дверей в РУ и обеспечивающих непрерывную работу в течение трех часов при отключении электроэнергии.

1.5.10.7 Аварийное освещение внутри РУ, при наличии шкафа ШОТВ (см. приложение Ж), осуществляется светильниками с лампами накаливания.

1.5.10.8 Для организации ремонтного освещения предусмотрен понижающий трансформатор —220/12 В в ЯСН (см. приложение Г).

1.5.10.9 В состав оборудования технических средств охраны и пожарной сигнализации (ОПС, см. приложение Д, Е) в общем случае входят:

- контактные датчики открытия дверей (извещатели охранные магнитоконтактные (см. приложение Д) или путевые выключатели);

- датчики проникновения в охраняемое пространство закрытого помещения (извещатели охранные объёмные, см. приложение Д);

- пожарные датчики оптоэлектронного типа (извещатели пожарные дымовые, см. приложение Д).

1.5.10.10 По требованию заказчика возможна установка другого типа оборудования технических средств ОПС, в том числе в отдельном ящике.

1,6 Конструкция высоковольтных шкафов РУ

1.6.1 Шкафы РУ обладают достаточной механической прочностью, обеспечивающей нормальные условия работы и транспортирования без каких-либо остаточных деформаций или повреждений, препятствующих их нормальной работе, выдерживают не менее указанного в ГОСТ 14693-90 числа циклов работы элементов, установленных в шкафу.

1.6.2 Шкафы РУ одного типоисполнения имеют одинаковые габаритные и установочные размеры и обеспечивают взаимозаменяемость выдвижных элементов (при наличии) и запасных частей.

1.6.3 Корпуса шкафов КРУ при монтаже РУ непосредственно заземляются на металлические закладные элементы.

1.6.4 Шкафы РУ всех видов и типоисполнений сочленяются между собой по

сборным шинам и вторичным цепям.

1.6.5 Приборы и аппараты вспомогательных цепей устанавливаются таким образом, чтобы была обеспечена возможность их обслуживания без снятия напряжения с главных цепей РУ.

1.6.6 Основные отличия конструкции шкафов РУ.

1.6.7 Шкафы РУ отличаются наличием или отсутствием выдвижных элементов.

1.6.8 Кроме того, шкафы РУ отличаются электрическими схемами главных соединений, количеством устанавливаемых трансформаторов тока и напряжения, количеством узлов крепления концевых кабельных заделок и др.

1.6.9 В качестве основной высоковольтной комплектующей аппаратуры в шкафах применяются изделия специально предназначенными для работы в шкафах РУ и соответствующие стандартам или техническим условиям на эти изделия, а имен-

- выключатель вакуумный ВВУ-СЭЩ - до 20 кА - ТУ 3414-071-15356352-

2006;

выключатель вакуумный ЗАН SIEMENS и VD4 АВВ - до 31,5 кА - VDE 0670, part 1000/МЭК 60694; VDE 0671, part 100/МЭК 62271-100;

- другие типы выключателей;

1.6.10 Предприятие постоянно работает над усовершенствованием конструкции и применением в изделии новых, более прогрессивных комплектующих и материалов.

1.7 Конструкция блочно-модульного здания РУ наружной установки

1.7.1 РУ наружной установки соответствует требованиям ГОСТ 22853-86, применимых к стационарно устанавливаемым объектам.

1.7.2 Комплектно с РУ наружной установки, по требованию заказчика, могут поставляться лестничные площадки и лестничные марши по ГОСТ 23120-78 и ПБ 08-624-03.

1.7.3 Надежность конструкции блочно-модульного здания соответствует требованиям СНиП 2.01.07-85.

1.7.4 РУ наружной установки изготавливают в виде транспортабельных блок-модулей контейнерного типа. Пример общего вида, компоновки оборудования и одно-

линейной схемы главных цепей высоковольтного оборудования показаны в приложении А.

1.7.5 Блок-модули должны изготавливаются с размерами по ширине 3000, 2850, 2600, 2400, 2250 и 2000 мм. Допускается изготовление блок-модулей другой ширины, при согласовании с заказчиком.

1.7.6 Габаритные размеры блок-модулей обеспечивают транспортировку автомобильным, железнодорожным транспортом.

1.7.7 Блок-модули обладают достаточной механической прочностью, обеспечивающей нормальные условия работы и транспортирования без деформаций или повреждений элементов блок-боксов, препятствующих их нормальной работе.

1.7.8 Конструкция РУ наружной установки обеспечивает:

сохранение заданных теплофизических параметров помещений согласно СНиП 41-01-2003;

- беспрепятственный доступ персонала и ремонтных средств к установленному оборудованию, деталям и узлам, требующих обслуживания и ремонта, а так же безопасное проведение ремонтных работ;

- необходимую технологичность при изготовлении и сборке на заводе, транспортировке, монтаже и эксплуатации;

- минимальную массу строительных конструкций на основе применения новых эффективных материалов;

- обеспечивать сочленяемость транспортных блок-модулей;

- оптимальную надежность и эстетичность строительных конструкций.

1.7.9 Выполнение сварных соединений металлоконструкций РУ наружной установки, контроль его качества и оформление документов обеспечивается в соответствии с РД 34.15.132-96.

1.7.10 В местах установки оборудования предусмотрены необходимые конструктивные элементы жесткости, а также конструктивные элементы для его раскрепления, предотвращающие деформацию металлоконструкции и повреждение оборудования под нагрузками, возникающими при монтаже, транспортировании и сейсмических воздействиях.

1.7.11 Основания модулей выполняются из швеллеров по ГОСТ 8240-97, закрываются снизу металлическим листом по ГОСТ 19904-90 толщиной 1,5 мм и утепляются негорючим утеплителем, обернутым пленкой полиэтиленовой по ГОСТ 10354-82 и пергамином по ГОСТ 2697-83, толщина утепленной части может быть 180 мм или
