ГОДОВОЙ ОТЧЁТ ПАО «РАКЕТНО-КОСМИЧЕСКАЯ КОРПОРАЦИЯ «ЭНЕРГИЯ» за 2014 год - часть 4

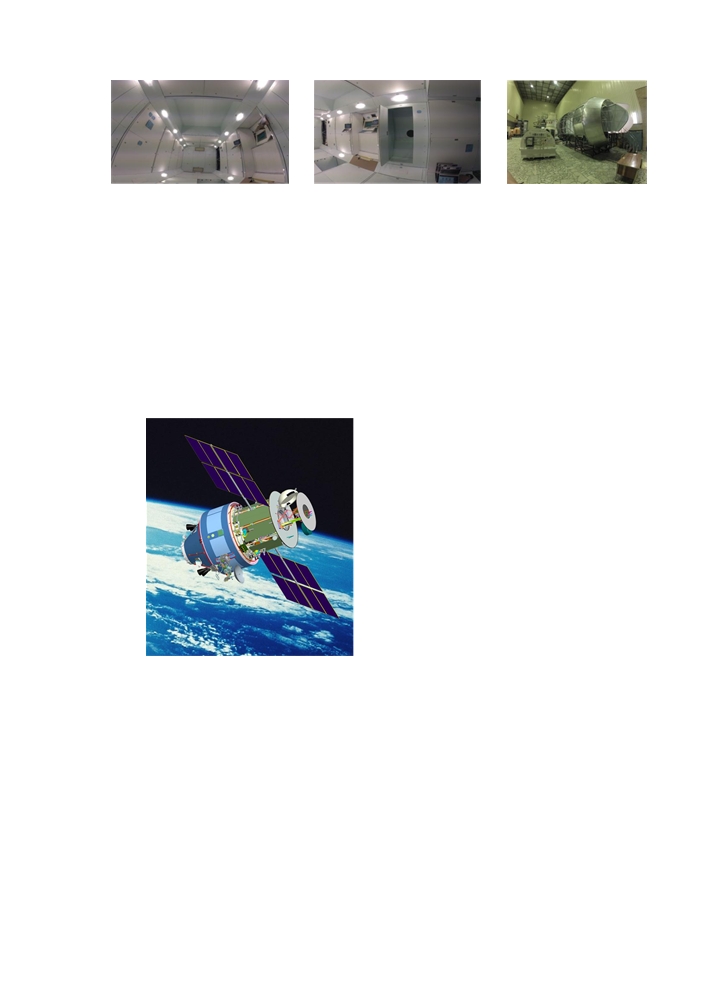

Эргономический макет НЭМ. Вид изнутри и снаружи
Реализация проекта создания космического комплекса «ОКА-Т-МКС»
Для полного использования уникальных условий космического пространства (глубокий
вакуум, низкий уровень микроускорений, низкие температуры) при проведении научных
экспериментов и осуществлении производственных процессов целесообразно
использовать группировку свободно-летающих обслуживаемых технологических
космических аппаратов
(«ОКА-Т»). Такие аппараты должны иметь возможность
периодически стыковаться со станцией, дозаправляться топливом, позволять экипажу
обслуживать экспериментальное, технологическое и бортовое оборудование.
Характеристики космического аппарата «ОКА-Т»
Стартовая масса космического
аппарата, кг
7400
Максимальная высота орбиты, км
700
Заправка двигательной
установки, кг
1760
Объем герметичного отсека, м
3
34
Зона глубокого вакуума, Торр
10-12
Уровень микрогравитации, g
10-6
Длительность автономного
от 90
полета в цикле, сутки
до 180
Количество циклов
автономного полета в год до 4
Орбитальный срок службы, лет
7
Электроэнергия для научной
аппаратуры, кВт
5
«Союз-2»
Ракета-носитель
этапа 1б
В апреле 2014 года разработанный и утвержденный эскизный проект на космический
комплекс
«ОКА-Т-МКС» рассматривался на заседании научно-технического совета
Корпорации. По результатам НТС отмечено, что создание космического комплекса с
автономно-летающим космическим аппаратом «ОКА-Т» позволит значительно расширить
программу научных исследований в космосе, провести ряд уникальных экспериментов по
выращиванию высокооднородных кристаллических структур, эпитаксиальных
гетероструктур, белковых кристаллов. В ходе НТС демонстрировалась возможность
создания космического комплекса
«ОКА-Т-МКС» с тактико-техническими
характеристиками, соответствующими техническому заданию Заказчика.
Научно-технический совет Корпорации одобрил эскизный проект и материалы эскизного
проекта были направлены в головные НИИ космической отрасли для проведения
экспертизы в мае 2014 года.
По результатам экспертизы получено заключение Заказчика на материалы эскизного
проекта, после чего материалы эскизного проекта направлены в Роскосмос.
38

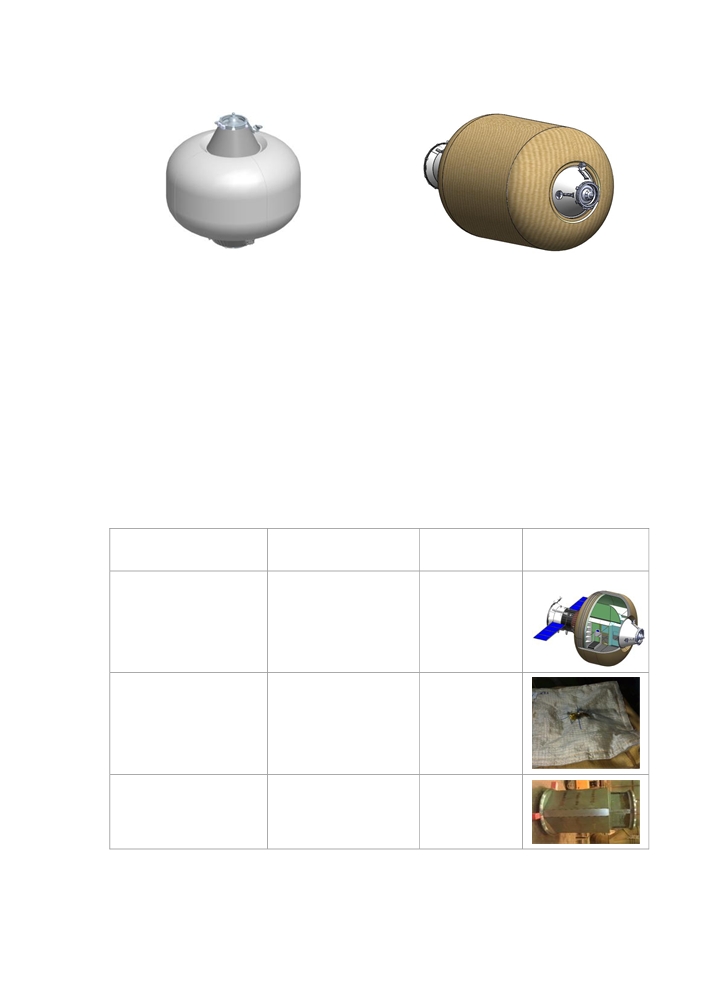

Создание трансформируемого модуля
Трансформируемый модуль большого объема,
Экспериментальный трансформируемый модуль
конструктивно сходный
с экспериментальным изделием
Создание трансформируемого модуля позволит значительно увеличить внутренний
герметичный объем РС МКС (на 100 м3), доступный для размещения оборудования,
грузов и работы экипажа. При этом на этапе выведения трансформируемый модуль в
сложенном состоянии помещается в стандартный сборочно-защитный блок. В
перспективе на основе экспериментального трансформируемого модуля могут быть
созданы жилые и складские модули для орбитальной базы и межпланетного орбитального
корабля, имеющие герметичный объем свыше
250 м3 и обладающие улучшенной
эргономикой обитаемых отсеков. Новые модули будут конструктивно сходны с
экспериментальным трансформируемым модулем, благодаря чему снизятся затраты на их
разработку и изготовление.
Комплекс экспериментальной отработки, проведённый в 2014 году:
Уровень
Основная привлекаемая
Научно-техническая
Наименование этапа
завершенности
кооперация
продукция
работ
ОАО «НПП «Звезда»
Проектно-поисковые и
ФГУП «ЦНИИмаш»
расчетно-теоретические
90%
исследования
ГНЦ РФ ИМБП РАН
НИИ Механики МГУ
Экспериментальная
ОАО «НПП «Звезда»
отработка с использованием
ФГУП «ЦНИИмаш»
образцов материалов и
фрагментов оболочки,
90%
ГНЦ РФ ИМБП РАН
создание и испытания
дополнительных малых
«НИИ Пожарной
макетных изделий
обороны» МЧС России
ЗАО «ЗЭМ» РКК
Экспериментальная
«Энергия»
отработка с использованием
50%
масштабного макета (1:3)
ОАО «НПП «Звезда»
39
Основные результаты работ по теме трансформируемого модуля в 2014 году:
•
Завершена наземная экспериментальная отработка образцов материалов и
фрагментов оболочки.
•
Подготовлен и начат космический эксперимент по изучению воздействия
факторов космического пространства на образцы материалов оболочки
(проводится на РС МКС).
•
Разработан и испытан новый гибкий композиционный материал для
микрометеороидных экранов.
•
Изготовлены и испытаны дополнительные упрощенные макетные изделия
(отработка герметичности, складываемости и др.).
•
Завершено изготовление жесткого отсека и подставки масштабного макета.
•
Разработана конструкторская документация
(КД) и запущены в
производство металлические детали из состава макетной трансформируемой
оболочки.
•
Завершена разработка математических моделей.
•
Начато изготовление трансформируемой оболочки масштабного макета.
•
Подготовлены и зарегистрированы 2 заявки на патенты.
Ракетно-космический комплекс с транспортным грузовым кораблём «Прогресс М»
Создан ракетно-космический комплекс с транспортным грузовым кораблём
«Прогресс М», который обладает следующими достоинствами:
Позволяет осуществить запуск ТГК «Прогресс М» РН «Союз-2»;
Полностью состоит из комплектующих отечественного производства.
Новые модификации транспортных кораблей
Разработаны основные положения и инженерная записка по транспортному
грузовому кораблю увеличенной размерности.
Проработан конструктивный облик и разработаны презентационные материалы по
транспортному грузовому кораблю-танкеру для доставки увеличенного количества
топлива.
Подготовлен научно-технический отчет по доработкам грузовых кораблей
«Прогресс» для размещения комплексов аппаратуры.
Разработаны проектные материалы в технический отчет по высокоширотной
станции в части доработок корабля.
40
Перспективная пилотируемая транспортная система (ППТС)
Пилотируемый транспортный комплекс нового поколения представляет собой
пилотируемый космический комплекс
(ПКК), предназначенный для осуществления
полётов на околоземную орбиту и за её пределы, в том числе к Луне, и имеющей в своем
составе пилотируемый транспортный корабль с базовым элементом - возвращаемым
(спускаемым) аппаратом, обеспечивающим безопасное возвращение экипажа на Землю.
В соответствии с государственным контрактом по теме
«Создание пилотируемого
транспортного комплекса нового поколения» (в части работ 2013 - 2015 гг.), шифр: ОКР
«ППТС» (1-й этап) проводились работы по:
разработке рабочей документации, изготовлению макетов и опытных изделий
комплекса пилотируемого транспортного корабля;
изготовлению проектно-компоновочного макета пилотируемого транспортного
корабля;
изготовлению элементов конструкции и корпусов пилотируемого транспортного
корабля;
изготовлению элементов пилотируемого транспортного корабля.
В ноябре 2014 года сданы работы по этапу «Изготовление проектно-компоновочного
макета пилотируемого транспортного корабля первой очереди». В рамках данного этапа
изготовлен проектно-компоновочный макет
(ПКМ) пилотируемого транспортного
корабля первой очереди.
На проектно-компоновочном макете возвращаемого аппарата пилотируемого
транспортного корабля проведены испытания по экспериментальной оценке акустических
свойств объема и интерьера командного отсека, проведена эргономическая оценка
системы пультов космонавтов, отработана схема покидания возвращаемого аппарата при
аварийной посадке. Проведен ряд экспериментальных работ в смежных организациях по
отработке составных частей пилотируемого транспортного корабля, а также исследования
аэродинамических характеристик.
Следует отметить, что в рамках работ по государственному контракту осуществляется
переход на электронную компонентную базу и материалы отечественного производства.

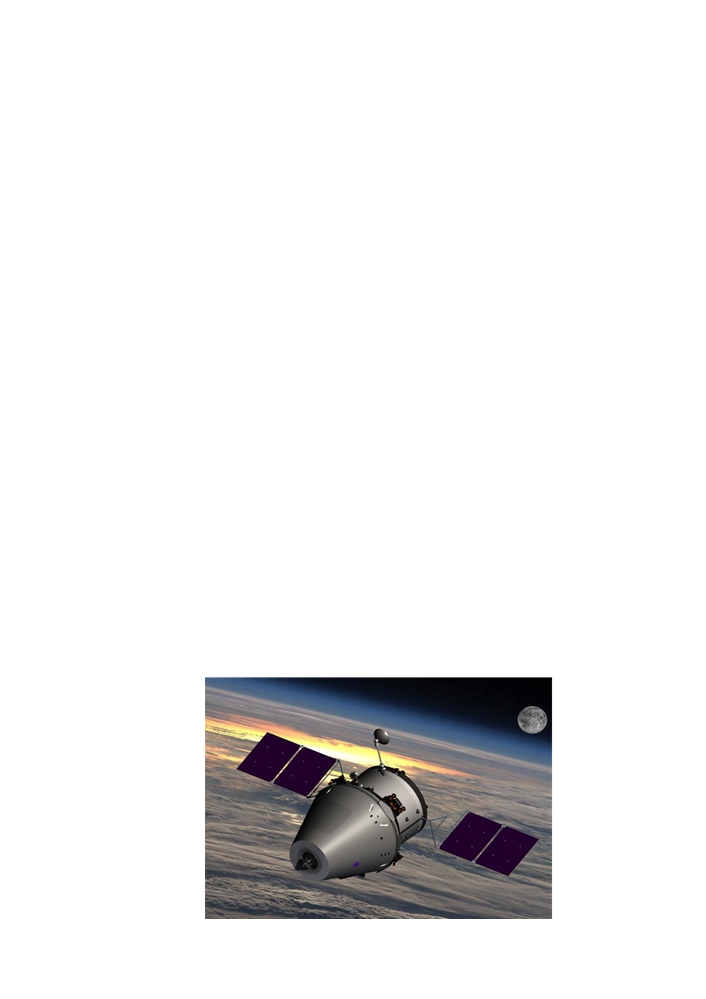

Общий вид пилотируемого транспортного корабля
41
Средства выведения
Основные направления работ:
обеспечение подготовки к пуску и пуска РБ типа ДМ;
обеспечение подготовки контрактов на оказание пусковых услуг;
авторское сопровождение изготовления и испытаний систем, агрегатов и РБ на
предприятиях кооперации и в ЗАО «ЗЭМ» РКК «Энергия»;
аналитическая интеграция и адаптация систем РБ для запуска КА различного
назначения;
совершенствование массовых и повышение энергетических характеристик РБ;
модернизация и унификация конструкции разгонных блоков;
проведение НИОКР по перспективным средствам выведения.
За отчётный период разработано и выпущено более
110 проектно-конструкторских
документов, в том числе:
o техническое предложение «Космический ракетный комплекс сверхтяжелого
класса на космодроме «Восточный» (рисунок 1);
o инженерная записка «Кислородно-керосиновый разгонный блок МЛ для РН
среднего класса «Союз-2» (рисунок 2);
o научно-технический отчёт «Разгонный блок комплекса SOAR»;

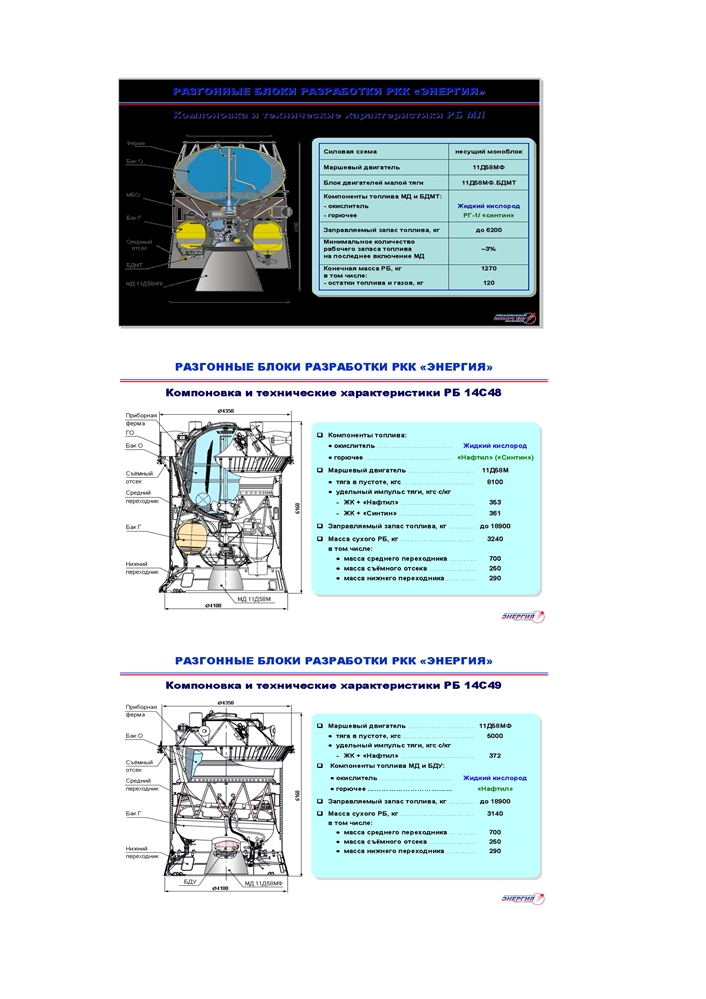

o технические проекты по РБ ***** (рисунки 3 и 4);

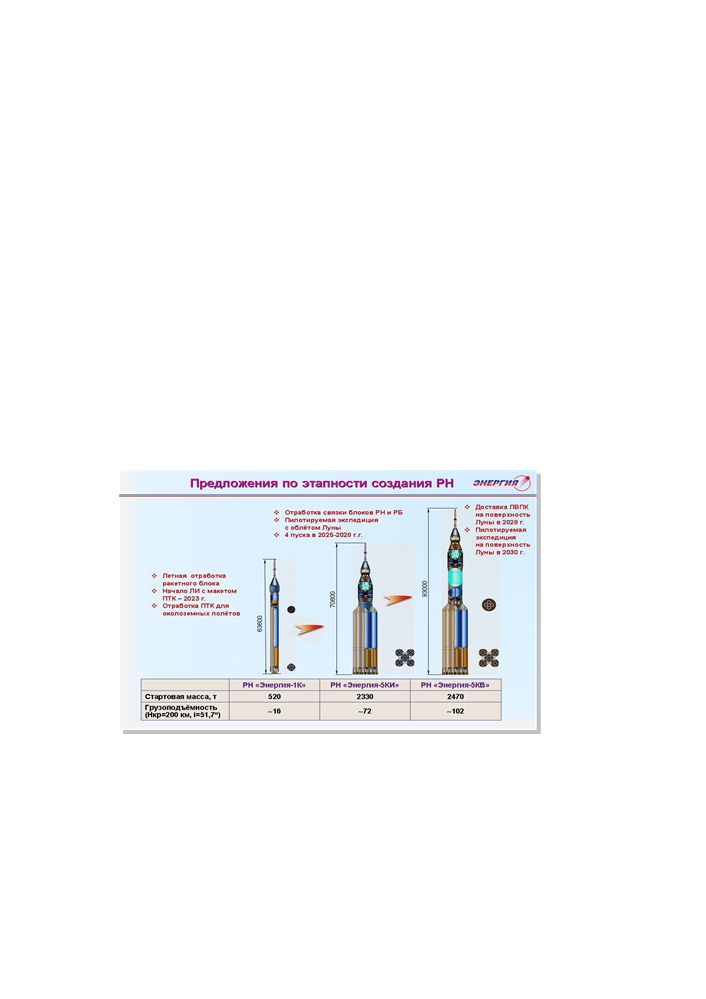

Рисунок 1
42
Рисунок 2

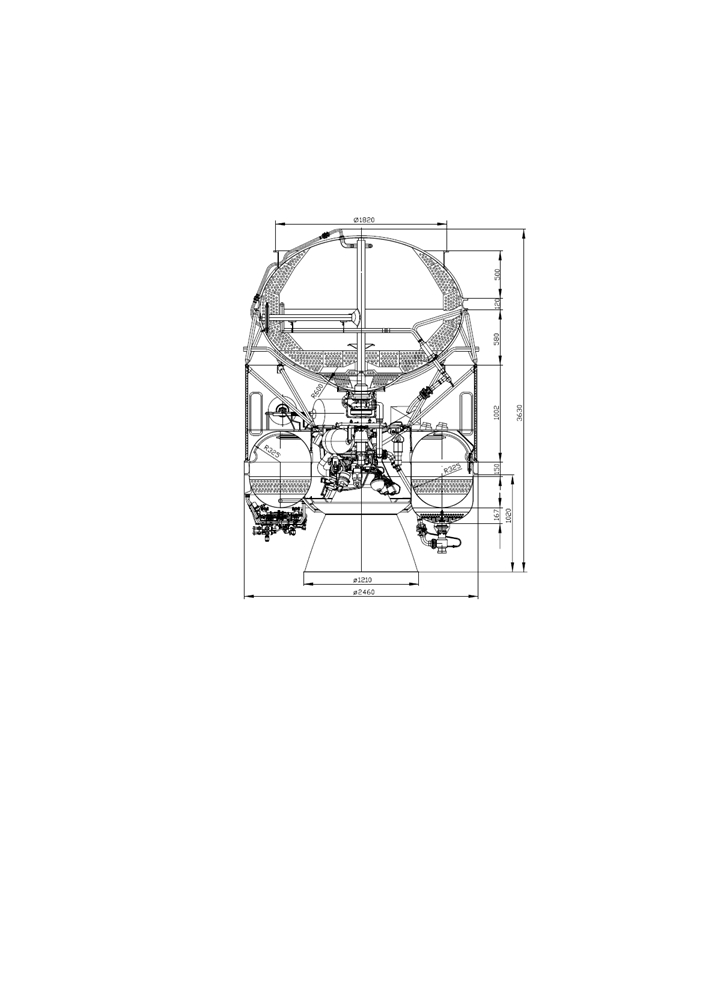

Рисунок 3
Рисунок 4
43
Осуществлён запуск космических аппаратов с использованием разгонных блоков типа
ДМ.
Заключен контракт между швейцарской фирмой Swiss Space Sistems Holding S.A. и ОАО
«РКК «Энергия» по обоснованию основных технических характеристик и определению
технической реализуемости РБ системы SOAR. По результатам исследований выпущен
научно-технический отчет «Разгонный блок комплекса SOAR».
44
Ракетно-космический комплекс «Морской старт»
28 марта 2014 года состоялся 15-летний юбилей первого пуска, произведенного с ракетно-
космического комплекса «Морской старт». За 15 лет с морской стартовой платформы с
экватора произведено 36 запусков космических аппаратов.
Сохранение и эволюционное развитие технологий РН и разгонного блока ДМ-SL, в том
числе в области двигательных установок, навигации и систем управления, позволили
реализовать уникальную точность выведения космических аппаратов на заданные
целевые орбиты.
После реструктуризации в 2011 году компании
«Си Лонч» ОАО «РКК «Энергия» отвечает за
системный менеджмент по комплексу «Морской
старт», планирование комплексных операций,
является головным предприятием по Ракетному
сегменту,
обеспечивает
изготовление
и
эксплуатацию РБ ДМ-SL в качестве третьей
ступени РН «Зенит-3SL», а также осуществляет
контроль за выполнением работ партнерами и
субподрядчиками.
С учётом аварии, произошедшей при запуске в 2013 году, на комплексе «Морской старт»
были проведены корректирующие мероприятия по восстановлению пусковой
деятельности комплекса , которые завершились к февралю 2014 г.
В соответствии с планом подготовки миссии Eutelsat 3B, в 2014 году продолжалась и была
успешно завершена аналитическая интеграция по адаптации РБ ДМ-SL №36Л и ракеты-
носителя «Зенит-2S» к требованиям по выведению КА Eutelsat 3B на целевую орбиту.
Старт РН «Зенит-ЗSL» с космическим аппаратом Eutelsat ЗВ осуществлен 26 мая 2014
года в
21:09:59 по Гринвичу
(27.05.2014 в
01:09:59 по Московскому времени).
Космический аппарат Eutelsat ЗВ выведен на целевую геопереходную орбиту с высокой
точностью.
В 2014 году, несмотря на успешно выполненный 26 мая 2014 года запуск КА Eutelsat 3B,
возникли ограничения по применению комплекса
«Морской старт» по назначению,
вызванные отсутствием заказов на предоставление пусковых услуг, связанные в том числе
со сложной геополитической обстановкой на Украине.
На основании изложенного, комплекс
«Морской старт» был переведен в режим

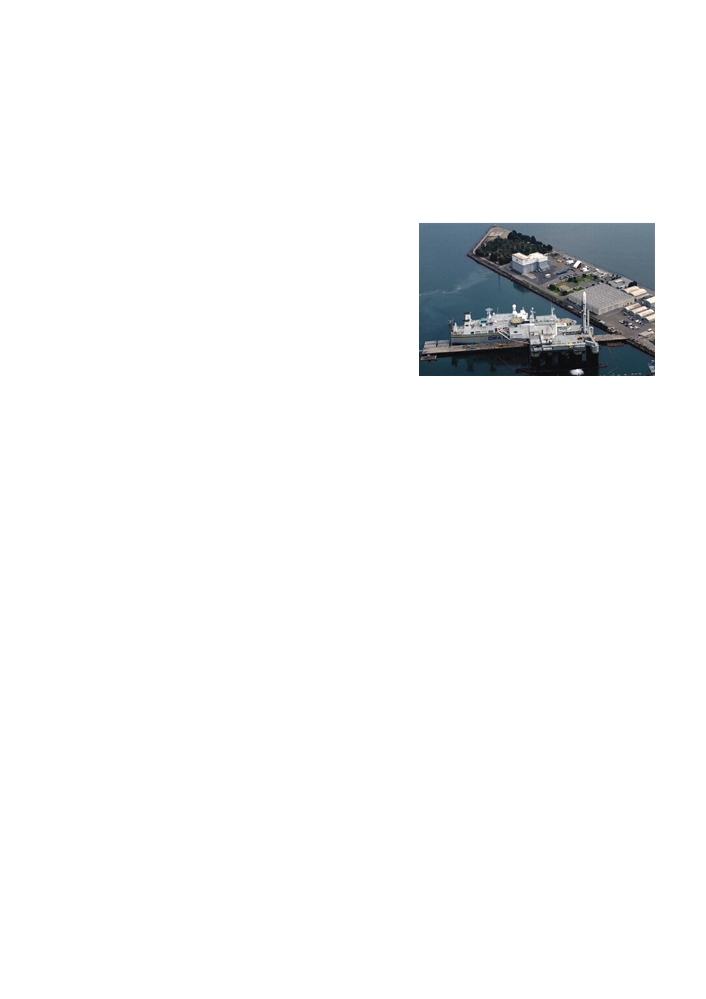

консервации с июля 2014 года. В настоящее время обеспечивается и контролируется
надлежащее хранение оборудования и объектов Базового порта, а также поддерживаются
необходимые условия потенциального возвращения комплекса
«Морской старт» к
пусковым операциям.
Ракетно-космический комплекс «Наземный старт»
Заказы на пусковые услуги в отчётном году отсутствовали. По договору с ФГУП
«ЦЭНКИ» Корпорацией проведены работы по обеспечению изготовления
комплектующих и разгонного блока РБ 452ГК в целом. В настоящее время в ЗАО «ЗЭМ»
РКК «Энергия» продолжается его сборка.
45
Лётная эксплуатация и испытания ракетно-космических комплексов и систем
В рамках направления по летной эксплуатации и испытаниям ракетно-космических
комплексов и систем в 2014 году выполнены следующие работы:
Обеспечение летной эксплуатации РС МКС при проведении экспедиций МКС-38,
МКС-39, МКС-40, МКС-41, МКС-42.
Управление полетами шести модернизированных транспортных пилотируемых
кораблей «Союз ТМА-М» и шести транспортных грузовых кораблей «Прогресс М-
М».
Обеспечение работ с европейским грузовым кораблем ATV-5.
Управление полетом РС МКС при работе с американскими кораблями «Dragon»
(Space X-4, Space X-5) и «Cygnus» (Orb-2), а также с японским грузовым кораблем
HTV-4.
Обеспечение работы экипажей при выполнении четырех операций по выходу в
открытый космос из РС МКС и трех операций из АС МКС.
Обеспечение операций дооснащения систем РС МКС и поддержания ее
работоспособности.
Проведение экспериментов «Радар-Прогресс» на транспортных грузовых кораблях
«Прогресс М-М» и эксперимента «Изгиб» на грузовом корабле «Прогресс М-20М».
Обеспечение создание средств и разработки методов обеспечения
жизнедеятельности, поддержания здоровья и работоспособности экипажей МКС.
Обеспечение испытаний новой аппаратуры сближения «Курс-НА» во время полета
грузового корабля «Прогресс М-21М» и проведение его стыковки на РС МКС с
использованием данной аппаратуры.
Обеспечение эксплуатации и модернизации наземного автоматизированного
комплекса управления, в том числе эксплуатации оптических каналов связи, для
расширения его функций и продления сроков эксплуатации.
Обеспечение теоретической и практической подготовки экипажей МКС и персонала
главной оперативной группы управления.
Обеспечение создания, модернизации и работоспособности технических средств
подготовки космонавтов и персонала управления.
Обеспечение координации работ, проводимых организациями ракетно-космической
промышленности в целях качественного проведения летных испытаний РС МКС.
Проведение работ по несоответствиям, возникающих при лётной эксплуатации
орбитальной группировки спутников связи «Ямал-200», и организация оперативной
технической поддержки лётной эксплуатации группировки.
Подготовка и управление полетом разгонного блока.
По итогам выполнения данных работ достигнуты следующие результаты:
Обеспечено выполнение программы полета МКС и обязательств Федерального
космического агентства перед международными партнерами.
Повышена надежность бортовых систем РС МКС, расширены функции наземного
автоматизированного комплекса управления, продлены сроки его эксплуатации и
обеспечены надежность, устойчивость и гибкость системы управления полетом в
круглосуточном режиме её функционирования.
Обеспечено сопровождение полёта орбитальной группировки спутников связи
«Ямал-200».
46
Автоматические космические комплексы и системы
К сфере деятельности направления относятся:
создание космических систем связи, дистанционного зондирования Земли;
исследовательских космических аппаратов;
создание аэрокосмических летательных аппаратов;
сопровождение полета космических аппаратов;
проектирование и поставка сборочно-испытательных центров космических
аппаратов;
обработка целевой информации.
В 2014 г. завершен цикл наземной экспериментальной отработки космического аппарата
оптико-электронного наблюдения высокого разрешения. Запуск космического аппарата
осуществлён 16 апреля 2014 года. В период с апреля по декабрь 2014 г. проведены летные
и демонстрационные испытания комического аппарата совместно со средствами
наземного сегмента. 06 января 2015 года космическая система принята в эксплуатацию.
В 2014 году направлением выполнялись работы по наземной экспериментальной
отработке космического аппарата связи для высокоэллиптической орбиты, запуск
которого
предполагается
в
октябре
2015
года.
Проведён
комплекс
электрорадиотехнических испытаний, проведены тепловакуумные испытания, испытания
на транспортабельность.
В отчетном году продолжены работы по разработке рабочей документации на опытно-
экспериментальную систему персональной спутниковой связи.
В ходе работ по космическим аппаратам связи РКК
«Энергия» начаты работы по
программе замещения электронной компонентной базы иностранного производства на
аналогичные компоненты российского производства.
Во втором квартале 2014 г. завершено эскизное проектирование космической системы
связи и вещания, создаваемой в интересах иностранного заказчика. РКК «Энергия» и
организации кооперации приступили к выполнению этапа разработки рабочей
документации. Заключены контракты на поставку бортового ретрансляционного
комплекса и антенно-фидерных устройств.
Совместно с ФГУП
«Космическая связь» и Airbus DS реализуется программа
переподготовки специалистов РКК «Энергия».
В 2014 году возобновлены предконтрактные работы с ОАО «Газпром Космические
системы» по созданию космических аппаратов связи нового поколения серии «Ямал», а
также космических аппаратов оптико-электронного наблюдения серии «Смотр».
В отчетном году продолжались работы по проектированию автоматических космических
аппаратов мониторинга высокоэллиптических и геостационарных орбит, космических
аппаратов наблюдения за астероидами и кометами.
Начаты работы по проектным проработкам в области аэрокосмических летательных
аппаратов.
47
Использование космических технологий в интересах некосмических
производств
Комплекс средств протезирования
В 2014 году важнейшим направлением работ по комплексу средств протезирования
оставались работы, определенные государственным контрактом от 22 мая 2013 года на
выполнение НИОКР
«Разработка технологии и организация производства
электромеханической кисти с тремя видами активных движений», заключенного с
Минпромторгом России в рамках ФЦП «Развитие фармацевтической и медицинской
промышленности Российской Федерации на период до
2020 года и дальнейшую
перспективу».
В 2014 году разработаны:
технический проект, в котором определены основные технические характеристики
электромеханической кисти; дано описание конструкции; проведены оценка
технологичности, а также кинематический и силовой расчеты механизмов, расчеты,
подтверждающие работоспособность, надежность и прочность;
конструкторская документация для изготовления макетов и опытных образцов
электромеханической кисти. При разработке конструкторской документации на
опытные образцы были учтены замечания, полученные в ходе проведения работ по
изготовлению и испытаний макетных образцов кисти;
программа и методика испытаний макета кисти.
Изготовлено 5 макетных образцов и проведены их испытания на функционирование,
акустический шум, электромагнитную совместимость, прочность.
Разработана технологическая документация для изготовления деталей общей сборки и
сборки опытных образцов кисти; изготовлено 10 опытных образцов кисти.
За счет инвестиций Корпорации проводились работы по разработке конструкторской
документации и изготовлению сигнального опытного образца системы управления
протезом предплечья, а также начаты работы по подготовке и оснащению испытательной
базы и серийного производства электромеханической кисти.
Работы по созданию электромеханической кисти с тремя видами активных движений
будут продолжены и в 2015 году.
С июля 2014 года реализуется материальная часть пилотной партии модулей протезов
верхних конечностей (ПВК), изготовленных ранее в рамках инвестиционной программы
Корпорации. Всего реализовано модулей ПВК за 2014 год на сумму 262 тыс. рублей.
Продолжались работы по обеспечению протезно-ортопедических предприятий
эксплуатационной и технологической документацией.
Объем реализованной в
2014 году продукции протезно-ортопедического назначения
составил 45,98 млн.руб., в том числе разработанной и изготовленной РКК «Энергия» -
30,8 млн.рублей.
Водородные технологии
По заказу Исследовательского центра им. М.В. Келдыша (ГНЦ ФГУП «Центр Келдыша»)
в 2014 году Корпорацией выполнены следующие работы:
Разработаны алгоритмы работы установки с твердополимерным электролитом.
Проведено экспериментальное подтверждение работы алгоритмов.
48
содержание .. 2 3 4 5 ..
