Если значение q

определенное по этим формулам, больше значения q

max

для того вида пути, к

которому относится рассматриваемый участок i, то ширину этого участка следует увеличить на
такую величину, чтобы соблюдалось условие

≤

max

При невозможности выполнения этого условия значения интенсивности и скорости движения
людского потока на участке следует принимать равными значениям интенсивности и скорости
движения людского потока по соответствующему

виду пути при максимальном значении плотности людского потока.

Не требуется определять расчетное время эвакуации людей из помещений, в которых
допускается один эвакуационный выход, а также в тех случаях, когда число человек,
эвакуирующихся через один эвакуационный выход, не превышает 50, а расстояние от наиболее
удаленного места пребывания людей до ближайшего эвакуационного выхода не превышает 25 м.

8. В гражданских и промышленных зданиях I, II и III степени огнестойкости с коридорной

планировочной структурой необходимое время эвакуации людей по коридору не должно превышать:
от дверей помещения, расположенного между двумя эвакуационными выходами с этажа (наружу
или в лестничную клетку), до ближайшего к нему эвакуационного выхода:

мин

общественных

зданиях,

административно-бытовых

зданиях

промышленных предприятий и производственных зданиях с взрыво- и

.взрывапожароопасными производствами;

мин

производственных

зданиях

пожароопасными

производст-

вами;

5 мин - в производственных зданиях с непожароопасными производствами;

от дверей помещений, не расположенных между двумя эвакуационными выходами с этажа:
0,5 мин - во всех зданиях.

10. Необходимое время эвакуации людей по задымляемым лестничным клеткам в зданиях I, II и

III

степени огнестойкости следует принимать:

5 мин - для зданий высотой до 5 этажей включительно;

10 мин - для зданий высотой от 6 до 9 этажей.

Необходимое время эвакуации людей по незадымляемым лестничным

маршам не нормируется.

В нашем случае все помещения расположены между двумя эвакуационными выходами,

следовательно, максимальное время пути из кабинета до эвакуационного выхода не должно
превышать 1 минуты.
Рассмотрим первый участок пути (участок формирования людского потока):

длина пути – 17,2 м.

ширина пути – 1,6 м.

i 1

−

i 1

−

⋅

∑

за

м. и

нв

. №

нв

. №

по

дл

одп

ис

да

та

ОПЗ 09013102

Лист

Изм.

Кол.уч

Лист №док Подп. Дата

кол-во человек – 18 чел.

Плотность людского потока D1 будет равна: D1=18/(17,2*1,6)=0,65 чел/ м

Скорость людского потока будет равна 44 м/мин, а следовательно путь в 17,2 м люди пройдут в
среднем за 24 секунды. Далее происходит слияние потоков.
Следующий участок длиной в 3 метра будет в потоке плотностью
D

2=1,3 чел/ м

. Скорость такого потока будет равна 32 м/мин. Люди преодолеют второй участок

пути ещё за 6 секунд.

Итого на эвакуацию уйдёт 30 секунд.

=60 сек

≤

н6

=30 сек

Условие выполняется, следовательно для эвакуации людей при пожаре ширина коридоров

достаточна.

7.4 Тушение пожара и спасательные работы.

Проезд пожарных автомашин к проектируемому зданию предусмотрен с 3-х сторон. Полоса между
отмосткой  и  проездом  озеленяется  с  устройством  газона,  цветников,  высадкой  низко  растущего
кустарника.
Необходимость устройства пожарного водопровода и других стационарных средств пожаротушения
должна  предусматриваться  в  зависимости  от  степени  огнестойкости,  конструктивной  и
функциональной  пожарной  опасности  здания,  величины  и  пожаровзрывоопасности  временной
пожарной нагрузки.
К  системам  противопожарного  водоснабжения  зданий  должен  быть  обеспечен  постоянный  доступ
для пожарных подразделений и их оборудования.
В  здании  имеются  в  наличии  средства  индивидуальной  защиты,  а  именно  противогазы,
немеханизированные инструменты и пожарный инвентарь, которые хранятся в кладовой на первом
этаже
Отступлений от нормативных требований, требующих компенсирующие мероприятия, нет.

за

м. и

нв

. №

нв

. №

по

дл

одп

ис

да

та

ОПЗ 09013102

Лист

Изм.

Кол.уч

Лист №док Подп. Дата

Мероприятия по охране окружающей среды

Проектом  предусматривается  обнесение  строительной  площадки  металлическим  забором.  Для
предотвращения  загрязнения  проезжих  частей  и  прилегающих  территорий  при  выезде  со
строительной площадки предусмотрен пункт мойки колес автотранспортных средств.
Подготовительный  период  строительства  предусматривает  снятие  растительного  слоя  и  очистку
строительной  площадки  от  мусора,  который  затем  вывозится  на  городскую  свалку  специальными
машинами.  Растительный  грунт  (дерн)  складируется  на  территории  строительной  площадки  в
отведенном для этого месте.
Для  хранения  сыпучих  строительных  материалов:  цемента,  извести,  песка,  щебня,  гипса  и  пр.
предусматривается  строительство  временного  склада  на  территории  строительной  площадки,  не
допускающего распыления или растекания материалов.
При возведении фундаментов и рытье котлована под подвал  предусматривается вывоз вынутого из
котлована грунта за пределы строительной площадки. После устройства фундаментов при засыпке
пазух проектом предусматривается завоз грунта автосамосвалами.
Сбор строительного мусора в специальные емкости и регулярный вывоз его по мере накопления в
места утилизации.
При  выполнении  отделочных  работ  строительная  грязная  вода,  цементное  молочко  ежедневно
собирается в передвижные отстойники, а затем вывозятся для  утилизации, не допуская тем самым
попадание загрязнителей в общую канализационную сеть.
Заправка техники, работающей на жидком топливе, горюче-смазочными материалами производится
на специально отведенной площадке.
Очистка, нейтрализация, деминерализация (при необходимости) и обеззараживание  подземных вод,
откачиваемых в процессе строительства
Восстановление  почвенного  слоя  после  окончания  строительства.  При  этом  используют  ранее
снятый растительный слой.
Выполнение в процессе строительства замеров уровня шума (работы рекомендуется производить в
дневное время с 9.00 до 18.00).

Для разработки раздела используются следующие нормативные документы:

−

Федеральный закон от 10 января 2002 г. № 7-ФЗ «Об охране окружающей среды» (редакция

от 12.03.2014);

−

СП 11-102-97 «Инженерно-экологические изыскания для строительства»;

−

Закон Санкт-Петербурга от 22.12.2005 N 728-99 (ред. от 29.11.2013) «О Генеральном плане

Санкт-Петербурга» (статья 3.6 – Мероприятия по улучшению экологической обстановки и
охране окружающей среды Санкт-Петербурга);

−

Инструкции о порядке проведения экологической экспертизы воздухоохранных

мероприятий и оценки воздействия загрязнения атмосферного воздуха по проектным
решениям ПНД-1-94 Минприроды РФ. М. 1995;

−

Методика проведения инвентаризации выбросов загрязняющих веществ в атмосферу для

автотранспортных предприятий (расчетным методом), утвержденной Министерством
транспорта РФ 28.10.1998;

−

ОНД-86 «Методика расчета концентраций в атмосферном воздухе вредных веществ,

содержащихся в выбросах предприятий» Госкомгидромета РФ.

ДП 09013102 з-63103/1-2015 ОПЗ

Изм.

Кол.уч

Лист №док

Подп. Дата

Разраб.

Кириллов

Пояснительная записка

Стадия

Лист

Листов

ФГАОУ ВО СПБПУ ИСИ

СУЗИС З63103/1

Н.контр.

Ершов В.В

ог

ла

сов

ан

о:

за

м. и

нв

. №

нв

. №

по

дл

одп

ис

да

та

9. Мероприятия по обеспечению доступа инвалидов

−

Проектом  предусмотрены  мероприятия  по  формированию  доступной  среды  для
маломобильных  групп  населения  и  инвалидов  в  соответствии  со  сводом  правил  по
проектированию  СП  59.13330.2012  «Доступность  зданий  и  сооружений  для
маломобильных групп населения» Актуализированная редакция;

−

СП 54.13330.2011 «Здания жилые многоквартирные» Актуализированная редакция.

При формировании участка соблюдена непрерывность пешеходных и транспортных путей,

обеспечивающих доступ инвалидов и маломобильных групп в здания и по территории с учетом
требований градостроительных норм. Предусмотрено устройство съездов с уклоном не более 1:10 на
пересечении тротуаров с проезжей частью внутренних дорог.

Для межэтажного сообщения предусмотрены лифты.

Для разработки раздела используются следующие нормативные документы:

−

СП 59.13330.2012 «Доступность зданий и сооружений для маломобильных групп
населения» Актуализированная редакция;

−

СП 54.13330.2011 «Здания жилые многоквартирные» Актуализированная редакция.

ДП 09013102 з-63103/1-2015 ОПЗ

Изм.

Кол.уч

Лист №док

Подп. Дата

Разраб.

Кириллов

Пояснительная записка

Стадия

Лист

Листов

ФГАОУ ВО СПБПУ ИСИ

СУЗИС З63103/1

Н.контр.

Ершов В.В

ог

ла

сов

ан

о:

за

м. и

нв

. №

нв

. №

по

дл

одп

ис

да

та

10.

Мероприятия по обеспечению соблюдения требований энергетической

эффективности.

Данный  раздел  должен  содержать  энергетический  паспорт  здания,  информацию  о  присвоении
категории  энергетической  эффективности  здания,  заключение  о  соответствии  проекта  здания
требованиям  норм  и  рекомендации  по  повышению  энергетической  эффективности  в  случае
необходимости доработки проекта.
Энергетический паспорт здания должен содержать сведения о:

−

общей информации о проекте;

−

расчетных условиях;

−

функциональном назначении и типе здания;

−

объемно-планировочных и компоновочных показателях здания;

−

системах регулирования отопительных приборов, теплового узла здания и приборов учета
потребляемых энергетических ресурсов;

−

расчетных энергетических показателях здания, в том числе - теплотехнические и
энергетические показатели;

−

сопоставлении с нормативными требованиями;

−

рекомендациях по повышению энергетической эффективности здания;

−

результатах измерения энергопотребления и уровня теплозащиты здания после годичного
периода его эксплуатации;

−

установлении категории энергетической эффективности здания после годичного периода
его эксплуатации.

ТЕПЛОТЕХНИЧЕСКИЙ РАСЧЕТ НАРУЖНОЙ СТЕНЫ

Исходные данные:

Район строительства: Московская область, г. Мытищи

Средняя температура, t

= -3,1

С,

Продолжительность, период со средней суточной температурвой воздуха ниже 8

С, z

–

230 сут.

Расчетная зимняя температура наружного воздуха, равная средней температуре наиболее
холодной пятидневки с обеспеченностью 0,92,
t

ext

= -26

С,

Расчетная температура внутреннего воздуха, t

int

= 20

С.

ДП 09013102 з-63103/1-2015 ОПЗ

Изм.

Кол.уч

Лист №док

Подп. Дата

Разраб.

Кириллов

Пояснительная записка

Стадия

Лист

Листов

ФГАОУ ВО СПБПУ ИСИ

СУЗИС З63103/1

Н.контр.

Ершов В.В

ог

ла

сов

ан

о:

за

м. и

нв

. №

нв

. №

по

дл

одп

ис

да

та

Вариант 1

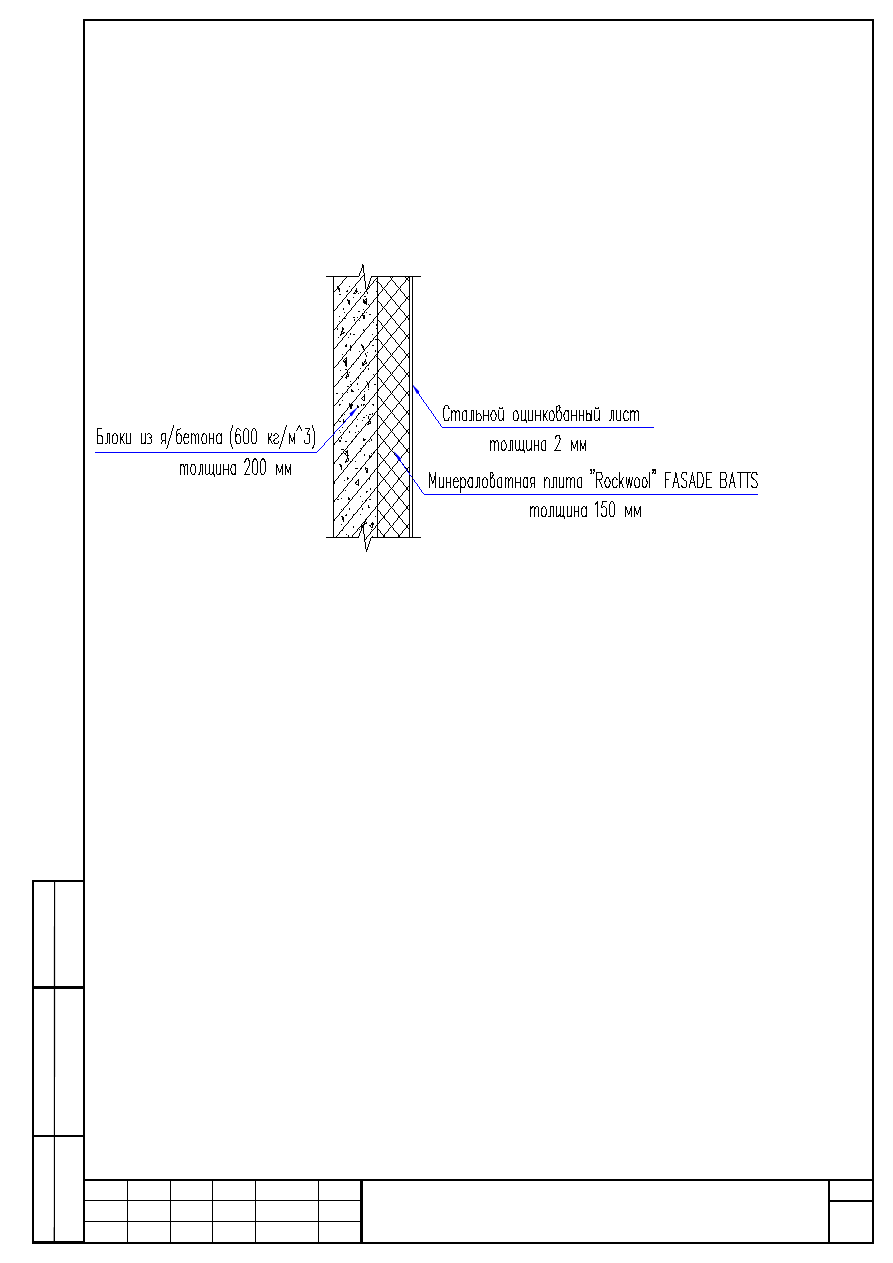

Рис. 1.8.1 Конструкция наружной стены

Толщины слоев стены:

200

δ =

мм – г/бетонные блоки.

150

δ =

мм –минераловатная плита «Rockwool» FASADE BATTS;

δ3= 6 мм – стальной оцинкованный лист.

Коэффициенты теплопроводности:

λ1=0,22 Вт/(м·С) – я/бетонные блоки

0, 048

λ =

Вт/(м·С) –минераловатная плита «Rockwool» FASADE BATTS;

λ =

Вт/(м·С) – стальной оцинкованный лист.

Градусо-сутки отопительного периода (D

) определяем по формуле:

= (t

int

– t

)·z

=(20+3,1)·230=5313

С.сут.

Промежуточное значение R

req

определяем интерполяцией:

req

=2,79 м

С/Вт.

Нормативный температурный перепад между температурой внутреннего воздуха и температурой
внутренней поверхности ограждающей конструкции, принимаем

4, 5

∆ =

С. Для покрытий - 4

за

м. и

нв

. №

нв

. №

по

дл

одп

ис

да

та

ОПЗ 09013102

Лист

Изм.

Кол.уч

Лист №док Подп. Дата

Коэффициент, принимаемый в зависимости от положения наружной поверхности ограждающих
конструкций по отношению к наружному воздуху: n=1.

Коэффициент теплопередачи внутренней поверхности ограждающих конструкций:

int

8,7

Вт/м

2 0

С.

Требуемое сопротивление теплопередаче ограждающих конструкций определяем по формуле:

int

(

)

1 (20

26)

1,175

4,5 8,7

ext

req

n t

м С

Вт

−

⋅

= =

∆ ⋅

⋅

следовательно принимаем

2,79

req

м С

Вт

⋅

Сопротивление теплопередаче R

, м

⋅°

С/Вт, ограждающей конструкции определяют по

формуле:

int

∑

ext

int

8.7

0.02

0.15

0.048

0.2

0.22

4.193

Âò/ì 2 0Ñ

ext

Вт/м

2 0

С.

Проверка ограждающих конструкций на сопротивление теплопередаче:

Из санитарно-гигиенических и комфортных условий:

1,175

req

м С

Вт

⋅

4,19

м С

Вт

⋅

Конструктивное решение наружных стен обеспечивает выполнение санитарно-

гигиенических требований для жилых зданий.

Из условий энергосбережения:

2,79

req

м С

Вт

⋅

4,19

м С

Вт

⋅

Температурные свойства наружных стен обеспечивают требования энергосбережения

тепловой энергии.

за

м. и

нв

. №

нв

. №

по

дл

одп

ис

да

та

ОПЗ 09013102

Лист

Изм.

Кол.уч

Лист №док Подп. Дата

11.

Мероприятия по соблюдению охранных и технических зон в особых

случаях размещения объекта

Данный раздел не предусмотрен проектом.

ДП 09013102 з-63103/1-2015 ОПЗ

Изм.

Кол.уч

Лист №док

Подп. Дата

Разраб.

Кириллов

Пояснительная записка

Стадия

Лист

Листов

ФГАОУ ВО СПБПУ ИСИ

СУЗИС З63103/1

Н.контр.

Ершов В.В

ог

ла

сов

ан

о:

за

м. и

нв

. №

нв

. №

по

дл

одп

ис

да

та

Бизнес-центр с системами поддержания микроклимата - часть 7
