Поликлиника на 150 посещений в с. Партизанском Красноярского Края (диплом по строительству) - часть 8

Изм.  Лист

№ докум.

Подпись  Дата

Лист

 ДП-2701020003.65-2016 ПЗ

,

Принимаем плиту шириной b=0,8 м (ФЛ-8)

- Приведение нагрузок к подошве фундамента.

N

II

`= N

II

+b

=181,71+2

кН/м.

Проверка условия: р

ср



R;

р

ср

= N

II

`/b=193,71/0,8=242,1 кПа



Условие выполняется.

Итак, окончательно принимаем плиту ФЛ-8.

-Конструирование ленточного фундамента под стену по осям 4-5/Б.

ФЛ 8.12 – 5шт.; ФБС 12.6.6 – 15шт.



3.5. Проектирование ленточного фундамента из забивных свай.

- Выбор глубины заложения фундамента:

Отметка обреза ростверка -2,700;

Отметка подошвы ростверка -3,100;

Отметка головы сваи -3,000;

Отметка нижнего конца сваи -8,500;



d

р

=0,4м; Длина сваи: L=8,5-3,0=5,5м.

Принимаем сваи длиной 6 м (С60.30).

-Несущая способность сваи:

F

d

 = γ

c

(γ

cR

RA + γ

cf

uΣf

i

h

i

) =



где  γ

c

 = 1; γ

cR

=



γ

cf

 = 1;R = 3850 кПа, для глубины 8,5м;

A = 0,3 0,3=0,09м

2

;u = 4 0,3=1,2м;  Σf

i

h

i

=309,19кН/м.

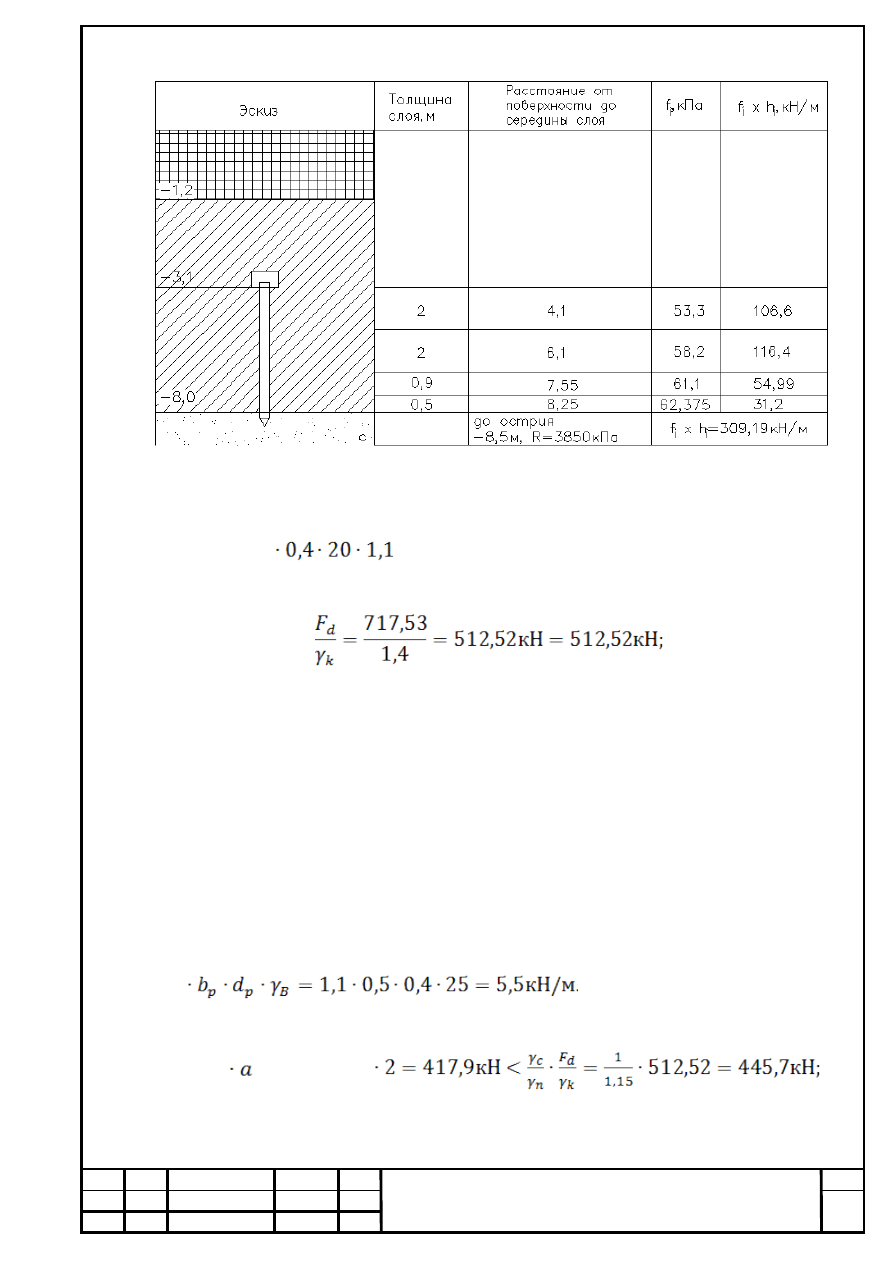

    Таблица 3.2 – Определение несущей способности сваи.

Изм.  Лист

№ докум.

Подпись  Дата

Лист

 ДП-2701020003.65-2016 ПЗ





Нагрузка на фундамент:

N

I

 = 203,45 + 0,5

 = 207,89 кН/м;

Допускаемая нагрузка на сваю составит:



Расчетный шаг свай:

а

расч

 = (F

d

 / γ

k

) / N

I

 = 512,52/207,85=2,5 м.

Шаг свай на участке здания в осях 4-5/А:

6,005 / 2,5 = 3  (3 свай);

6,005/ 3= 2 м > 3d = 0,9м – сваи ставятся в 1 ряд.

          Ширина ростверка составит:

b

р

=0,3+0,1+0,1=0,5м;

-Определив ширину ростверка, приведем нагрузки к подошве ростверка:

N

p

=1,1



-Определение нагрузок на каждую сваю:

N

св

=(N+N

p

) =(203,45+5,5)



-Конструирование ростверка:

Изм.  Лист

№ докум.

Подпись  Дата

Лист

 ДП-2701020003.65-2016 ПЗ

Размеры ростверка приняты 500х400мм, нагрузка на ростверк в уровне

подошвы составляет:

N=203,45+5,5=208,95 кН/м.



3.6. Сравнение вариантов фундаментов

Таблица 3.3  – Расчет стоимости и трудоемкости ленточного фундамента

№

п
п

Обоснова

ние

Наименование

Ед. изм.

Кол.

Стои

мость

едини

цы,

руб.

Общая

стоимо

сть,

руб.

Трудое

мкость,

на ед.

чел-ч

Трудое

мк.

Всего,

чел.-ч

Всего

Всего

1

2

3

4

5

6

10

11

12

                           Раздел 1. ФУНДАМЕНТЫ





1  ТЕР11-

01-002-01


Устройство
подстилающих
слоев песчаных

1 м3

подстилающ

его слоя

21

325,5

6836

8,33

174,93

2  ТЕР07-

01-002-01


Устройство
прослойки из
раствора под
подошвы
фундаментов

100 м2

площади

подошвы

фундамента

2,06

56,53

116

9,33

19,219

3  ТЕР07-

01-001-03


Укладка блоков и
плит ленточных
фундаментов при
глубине
котлована до 4 м,
масса
конструкций до
3,5 т

100 шт.

сборных

конструкций

6,36

15206

,27

96712

10,33

65,69

4  ТСЦ-403-

9010

Блоки бетонные

м3

114,5

737,3

84424





Итого прямые затраты по смете в ценах 2001г.

188088

27,99

259,85



Таблица  3.4 – Определение стоимости и трудоемкости фундамента из

забивных свай

№

п
п

Обоснов

ание

Наименование

Ед. изм.

Кол.

Стоимос

ть

единицы

, руб.

Общая

стоимо

сть,

руб.

Трудое

мкость,

на ед.

чел-ч

Трудоем
к. Всего,

чел.-ч

Всего

Всего

1

2

3

4

5

6

10

11

12

Изм.  Лист

№ докум.

Подпись  Дата

Лист

 ДП-2701020003.65-2016 ПЗ

                           Раздел 1. ФУНДАМЕНТЫ





1  ТЕР05-

01-029-
03


Устройство
железобетонных
буронабивных
свай в грунтах 2
группы
диаметром до 600
мм, длина свай до
12 м

1 м3

конструкт

ивного

объема

свай

144,4

1254,52  181153

8,33

1202,85

2  ТСЦ-

403-
1045

Сваи
железобетонные

м3

144,4

1744,98  251975





3  ТЕР05-

01-010-
01

Вырубка «голов»
железобетонных
свай площадью
сечения: до 0,1 м2

1 свая

25

115,5

2888

10,33

258,25

4  ТЕР06-

01-001-
22

Устройство
ленточных
железобетонных
ростверков РЛ из
бетона В15

100 м3

1,1

14984,2

16483

11,33

12,46

5  ТСЦ-

204-
0002

Горячекатаная
арматурная сталь
гладкая класса А-
I, диаметром 8 мм

т

0,8

9721,24

7777





Итого прямые затраты по смете в ценах 2001г.

460276



1473,57





Таблица 3.5 – Технико-экономические показатели фундаментов.

Фундамент

Стоимость,руб.

Трудомкость,чел-ч.

Ленточный из сборных

блоков

188088

259,85

Ленточный из забивных

свай

460276

1473,57



Изм.  Лист

№ докум.

Подпись  Дата

Лист

 ДП-2701020003.65-2016 ПЗ

Вывод: стоимость и трудоемкость фундаментов из забивных свай значительно

больше, чем для фундаментов из сборных блоков. Принимаем в данном проекте

наиболее выгодный вариант – ленточный фундамент из сборных блоков.



3.7. Проектирование ленточного фундамента из сборных блоков для всего

здания.

- Определение нагрузок и усилий.

Сечение А-А:

-от вышележащих этажей:

N

1

=2,4 16,27 30,42)=112,06 кН/м;

-собственный вес внутренней стены:

-кирпичная кладка:  h=7,45 м;

γ

=1800кг/м

3

;

N

2

=18 1 0,38 7,45=50,96 кН/м;

Стена подвала:

 -ж/б блоки,σ=600мм;ρ=2500кг/м

3

;

N

3

=25 1 0,6 2,1=31,5кН/м;

N=112,06+50,96+31,5=194,52кН/м;

Сечение Б-Б:

N=181,71 кН/м (найдена в п.4.3.).

Сечение В-В:

-от вышележащих этажей:

N

1

=2,4 16,27 30,42)=112,06 кН/м;

-собственный вес внутренней стены:

-кирпичная кладка:  h=10,35м;

γ

=1800кг/м

3

;

N

2

=18 1 0,77 10,35=143,45 кН/м;

-утеплитель (100мм):

h=10,35 м;

γ

=35кг/м

3

N

3

=1 0,35 0,1 10,35=0,36 кН/м;

Изм.  Лист

№ докум.

Подпись  Дата

Лист

 ДП-2701020003.65-2016 ПЗ

N=112,06+143,45+0,36=255,87кН/м;

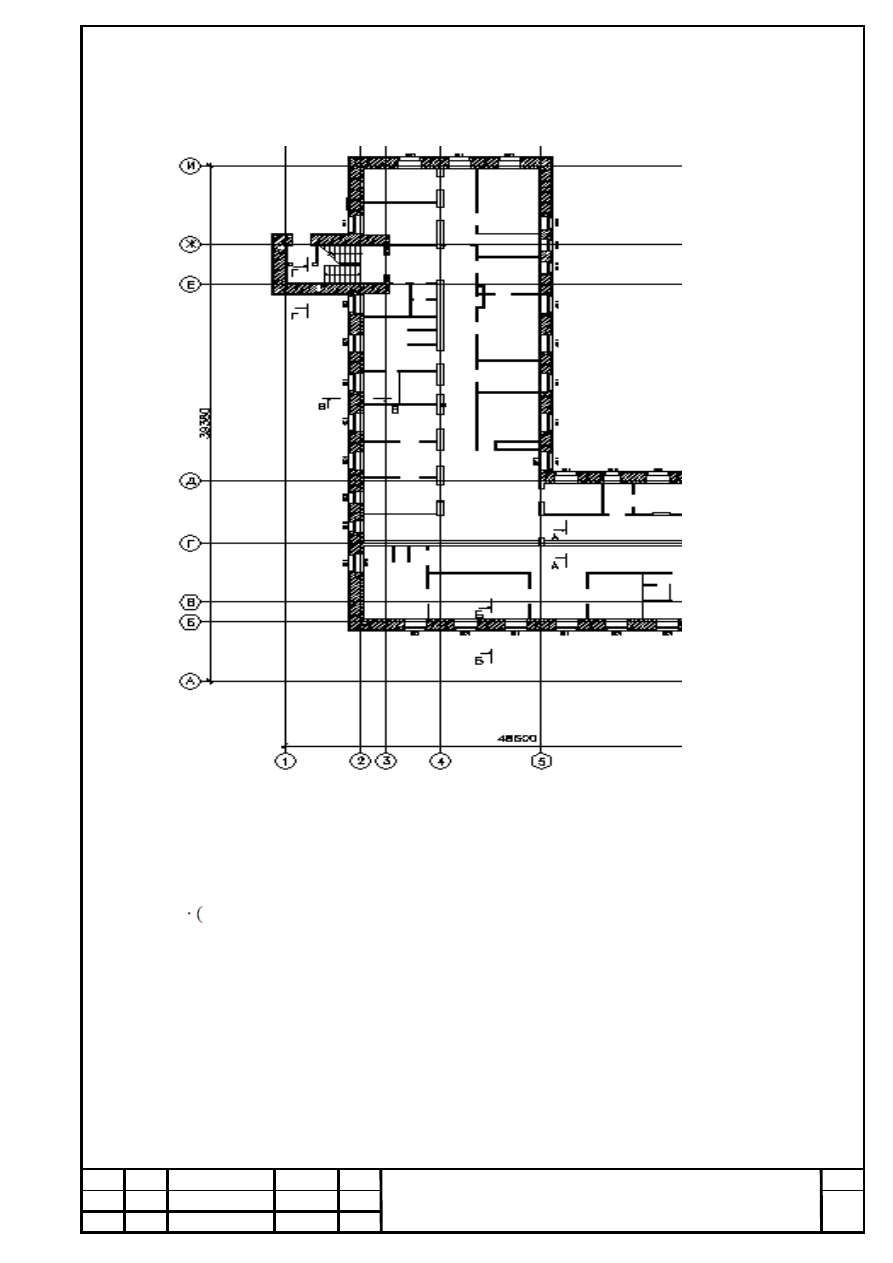

Рисунок 3.2 – Схема сечений по нагрузкам



Сечение Г- Г:

-от вышележащих этажей:

N

1

=1,5 16,27 30,42)=70,04 кН/м;

-собственный вес внутренней стены:

-кирпичная кладка:  h=10,35м;

γ

=1800кг/м

3

;

N

2

=18 1 0,77 10,35=143,45 кН/м;

-утеплитель (100мм):

h=10,35 м;

γ

=35кг/м

3

N

3

=1 0,35 0,1 10,35=0,36 кН/м;

Изм.  Лист

№ докум.

Подпись  Дата

Лист

 ДП-2701020003.65-2016 ПЗ

N=70,04+143,45+0,36=213,85 кН/м;

Таблица 3.6 – Расчетные нагрузки

Сечение

Нагрузка, кН/м.

А-А

194,52

Б-Б

181,71

В-В

255,87

Г-Г

213,85



-Определение размеров фундамента.

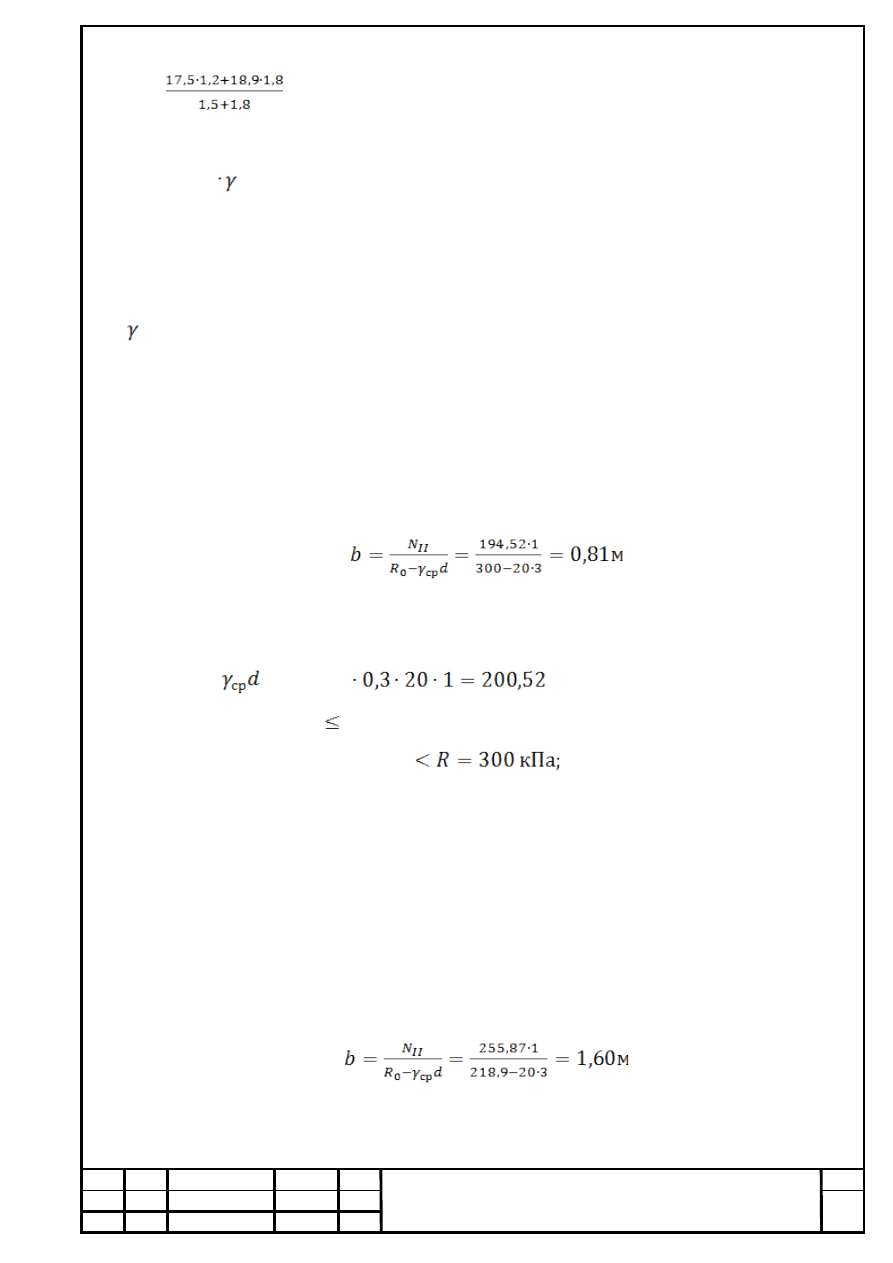

Сечение А-А:

Принимая для первого приближения среднее давление равным условному

расчетному сопротивлению R

0

, ширину подошвы фундамента определяем по

формуле:

,

где  R

0

=218,9 кПа- расчетное сопротивление суглинка полутвердого;

N

II

=194,52 кН/м – нагрузка на обрезе фундамента;

γ

cp

= 20 кН/м

3

– усредненный удельный вес фундамента и грунта на его обрезах;

d = 3м – глубина заложения фундамента.

Принимаем b=1,4 м (ФЛ-14) и  уточняем R:



где  γ

с1

=1,25



и γ

с2

=1 – коэффициенты условия работы для суглинков;

 K=1,1 – коэффициент, учитывающий надежность;

 M

γ

=0,65, M

g

=3,545, M

c

=6,14 – коэффициенты  зависящие от ϕ.

 K

z

=1,0 – коэффициент, принимаемый при ширине фундамента b<10 м;

 С

II

= 23,5кПа – расчетное значения удельного сцепления грунта под подошвой

фундамента;

 γ

II

=18.9 кН/м

3

 – удельный вес грунта ниже подошвы фундамента;

Изм.  Лист

№ докум.

Подпись  Дата

Лист

 ДП-2701020003.65-2016 ПЗ

 γ

/

II

=

 =18,3кН/м

3

 – удельный вес грунта выше подошвы

фундамента;

 d

1

=h

s

+h

cf    cf

/ γ

/

II

 = 2,7м - приведенная глубина заложения фундамента от

пола подвала;

h

s

 – толщина слоя грунта выше подошвы фундамента со стороны подвала, м;

h

cf

 – толщина пола подвала, м;



cf

 – расчетный удельный вес материала пола подвала, кН/м

3



d

b

=2 м – глубина подвала, равная расстоянию от уровня планировки до пола

подвала (при глубине подвала больше 2м принимают d

b

=2 м)

Т.к. R=442,55 кПа > R=300 кПа, то исходя из опыта проектирования,

принимаем наименьшее значение 300 кПа.

Тогда уточняем b:

,

Принимаем плиту шириной b=1 м (ФЛ-10).

- Приведение нагрузок к подошве фундамента.

N

II

`= N

II

+b

=194,52+1

кН/м.

Проверка условия: р

ср



R;

р

ср

= N

II

`/b=200,52/1=200,52 кПа



Условие выполняется.

Итак, окончательно принимаем плиту ФЛ-10.



Сечение В-В:

Принимая для первого приближения среднее давление равным условному

расчетному сопротивлению R

0

, ширину подошвы фундамента определяем по

формуле:

,

где  R

0

=218,9 кПа- расчетное сопротивление суглинка полутвердого;
