Текущее обслуживание

Необходимо регулярно очищать аппарат и заменять расходные материалы при
отображении сообщений на сенсорном экране, приведенных в таблице.

Страницы формата A4 или Letter с печатью на одной стороне.

Приблизительная емкость картриджа указана в соответствии со стандартом ISO/IEC 19798.

страница на задание

Ресурс фотобарабана указан приблизительно и может различаться в зависимости от режима использования.

Стандартный картридж

Тонер-картридж повышенной емкости

Сообщения на
сенсорном
экране

Заменяемый
расходный
материал

Приблизительный
ресурс

Инструкции
по замене

Название
модели

Замените

тонер

Тонер-картридж
На сенсорном
экране
отображается цвет
тонер-картриджа,
который необходимо
заменить.

Черный

Голубой

Пурпурный

Желтый

Черный>

2500

страниц

1 2 5

Голубой,

пурпурный, желтый>

1400

страниц

1 2 5

2200

страниц

1 2 6

См. стр. 51.

TN-241BK

TN-241C

TN-241M

TN-241Y

TN-245C

TN-245M

TN-245Y

Замените

фотобарабан

Блок фотобарабана

Черный

Голубой

Пурпурный

Желтый

15000

страниц

1 3 4

См. стр. 60.

фотобарабана:

DR-241CL

Блок

фотобарабана:

DR-241CL-BK

DR-241CL-CMY

Остановка

фотобарабана

Блок фотобарабана

Замените

ленточный

картридж

Ленточный картридж 50000 страниц

См. стр. 66.

BU-220CL

Замените

контейнер

для

отр

тонера

Контейнер для
отработанного
тонера

50000

страниц

См. стр. 70.

WT-220CL

Замените

узел

термозакрепления

Блок
термозакрепления
тонера

50000

страниц

Обратитесь в службу поддержки
клиентов Brother или к местному
дилеру Brother для
приобретения нового узла
термозакрепления тонера.

Замените

комплект

ПБ

Комплект подачи
бумаги

50000

страниц

Обратитесь в службу поддержки
клиентов Brother или к местному
дилеру Brother для
приобретения нового комплекта
подачи бумаги.

ПРИМЕЧАНИЕ

•

Для получения указаний относительно возврата использованных расходных
материалов по программе переработки компании Brother посетите веб-сайт
http://www.brother.com/original/index.html.

Если предпочтительнее будет не возвращать

использованные расходные материалы, утилизируйте их согласно нормам местного
законодательства отдельно от бытовых отходов. При возникновении вопросов
обратитесь в соответствующий отдел местной администрации.

•

Во избежание случайного рассыпания тонера рекомендуем подкладывать под
использованные расходные материалы кусок бумаги или ткани.

•

При использовании бумаги, не являющейся точным эквивалентом рекомендованной,
ресурс расходных материалов и компонентов может сократиться.

•

Примерный ресурс тонер-картриджа указан в соответствии со стандартом ISO/ICE
19798.

Периодичность замены зависит от объемов печати, процента заполнения, типа

используемых носителей, а также включения и выключения питания аппарата.

•

Периодичность замены расходных материалов (кроме тонер-картриджей) зависит от
объемов печати, типа используемых носителей, включения и выключения питания
аппарата.

Текущее обслуживание

Замена тонер-картриджей

Название модели: TN-241BK

, TN-241C

TN-241M

, TN-241Y

, TN-245C

TN-245M

, TN-245Y

Стандартный тонер-картридж позволяет
напечатать приблизительно 2500
страниц

(

черный цвет) или

приблизительно 1400 страниц

(

голубой,

пурпурный, желтый цвета). С помощью
тонер-картриджа повышенной емкости
можно напечатать приблизительно 2200
страниц

(

голубой, пурпурный, желтый

цвета). Фактическое число страниц может
различаться в зависимости от среднего
объема печатаемых документов.

Когда в картридже заканчивается тонер,
на сенсорном экране появляется
сообщение Мало чернил.
Тонер-картриджи, поставляемые в
комплекте с аппаратом, потребуется
заменить после печати приблизительно

1000

страниц

Стандартный картридж

Тонер-картридж повышенной емкости

Приблизительная емкость картриджа указана в
соответствии со стандартом ISO/IEC 19798.

ПРИМЕЧАНИЕ

•

Индикация оставшегося ресурса
тонера может меняться в зависимости
от типа печатаемых документов и
режима использования аппарата
клиентом.

•

При появлении сообщения
Мало чернил рекомендуется
приготовить новые сменные
картриджи.

•

Чтобы обеспечить высокое качество
печати, рекомендуется использовать
оригинальные тонер-картриджи
компании Brother. По вопросам
приобретения тонер-картриджей
обращайтесь в службу поддержки
клиентов Brother или к местному
дилеру Brother.

•

При замене тонер-картриджа
рекомендуется выполнять очистку
аппарата (см. Очистка и проверка
аппарата uu стр. 76).

•

Распаковывайте новый тонер-
картридж ТОЛЬКО непосредственно
перед установкой.

Мало тонера

Если на сенсорном экране появилось
сообщение Мало чернил, приобретите
новый тонер-картридж цвета, указанного
на сенсорном экране, и держите его
наготове, прежде чем появится
сообщение Замените

тонер.

Заменить тонер

Если на сенсорном экране отображается
сообщение Замените

тонер, печать

будет остановлена до момента замены
тонер-картриджа.

На сенсорном экране отображается цвет
тонер-картриджа, который необходимо
заменить. (

черный,

голубой,

пурпурный,

желтый)

Установка нового оригинального тонер-
картриджа Brother приведет к устранению
сообщения о необходимости замены
тонера.

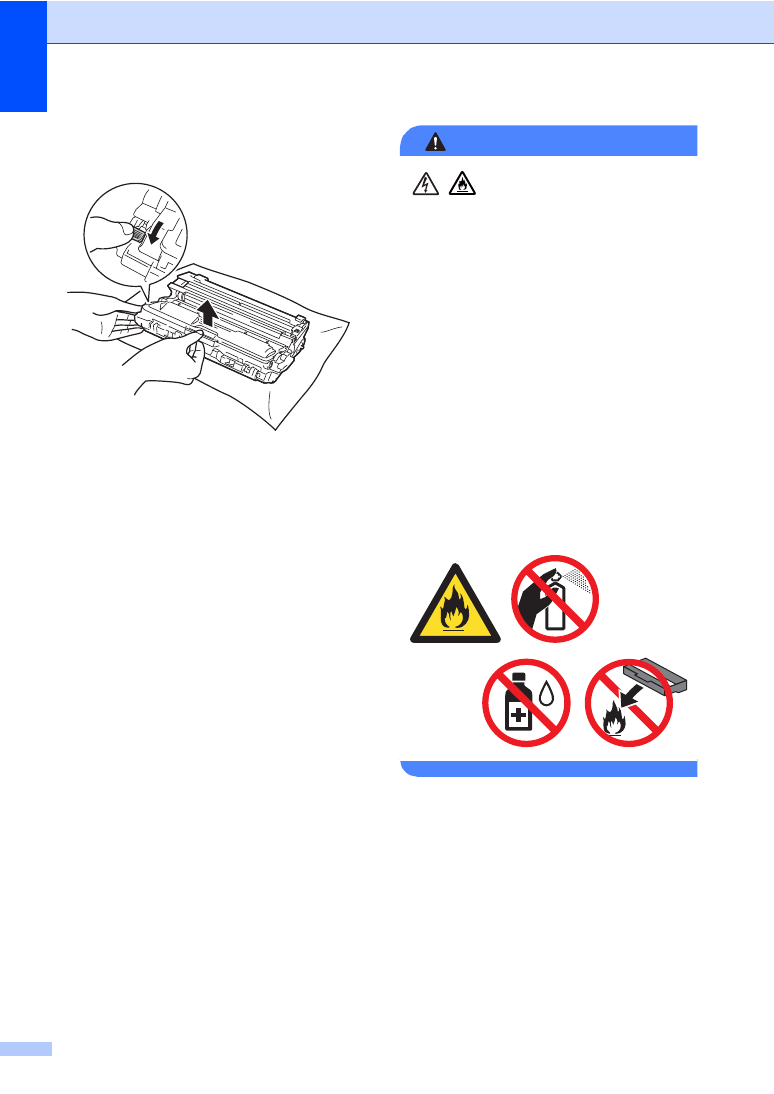

ПРЕДУПРЕЖДЕНИЕ

•

НЕ СЖИГАЙТЕ тонер-картридж или
узел тонер-картриджа и
фотобарабана. Они могут
взорваться, что приведет к
получению травм.

•

НЕ ИСПОЛЬЗУЙТЕ для чистки
внутренних или наружных
поверхностей аппарата огнеопасные
вещества, какие-либо аэрозоли или
органические
растворители/жидкости, содержащие
спирт или аммиак. Это может
привести к возникновению пожара
или поражению током. Используйте
сухую безворсовую ткань.

(uu

Руководство по безопасности

устройства: Общие меры
предосторожности.)

ВАЖНАЯ ИНФОРМАЦИЯ

•

Обращайтесь с тонер-картриджами
аккуратно. Если тонер просыпался на
руки или одежду, немедленно
стряхните его или смойте холодной
водой.

•

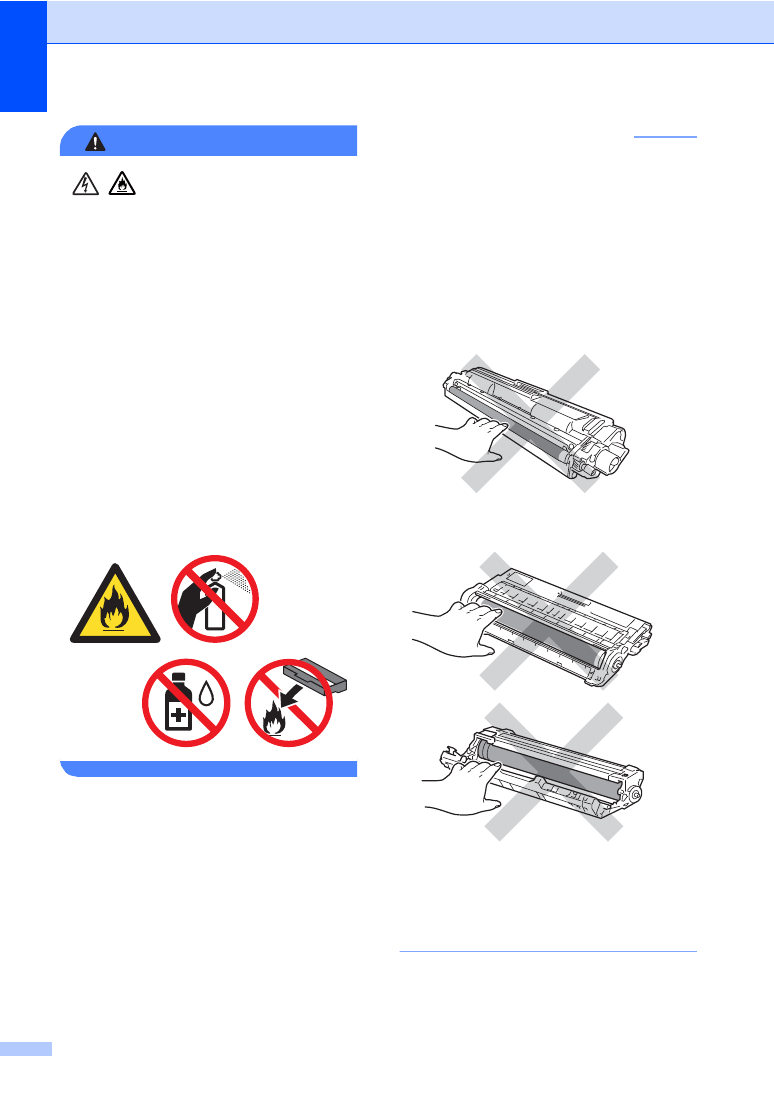

Во избежание снижения качества
печати не прикасайтесь к частям,
выделенным на рисунках.

•

Рекомендуется положить тонер-
картридж на чистую ровную
устойчивую поверхность, подстелив
под него ненужную бумагу на случай
случайного рассыпания тонера.

Тонер-картридж>

Блок фотобарабана>

Текущее обслуживание

ПРИМЕЧАНИЕ

•

Обязательно плотно закрывайте
отработанный картридж и
упаковывайте его в пакет, чтобы
предотвратить рассыпание тонера.

•

Для получения указаний относительно
возврата использованных расходных
материалов по программе переработки
компании Brother посетите веб-сайт
http://www.brother.com/original/
index.html.

Если предпочтительнее

будет не возвращать использованные
расходные материалы, утилизируйте
их согласно нормам местного
законодательства отдельно от
бытовых отходов. При возникновении
вопросов обратитесь в
соответствующий отдел местной
администрации.

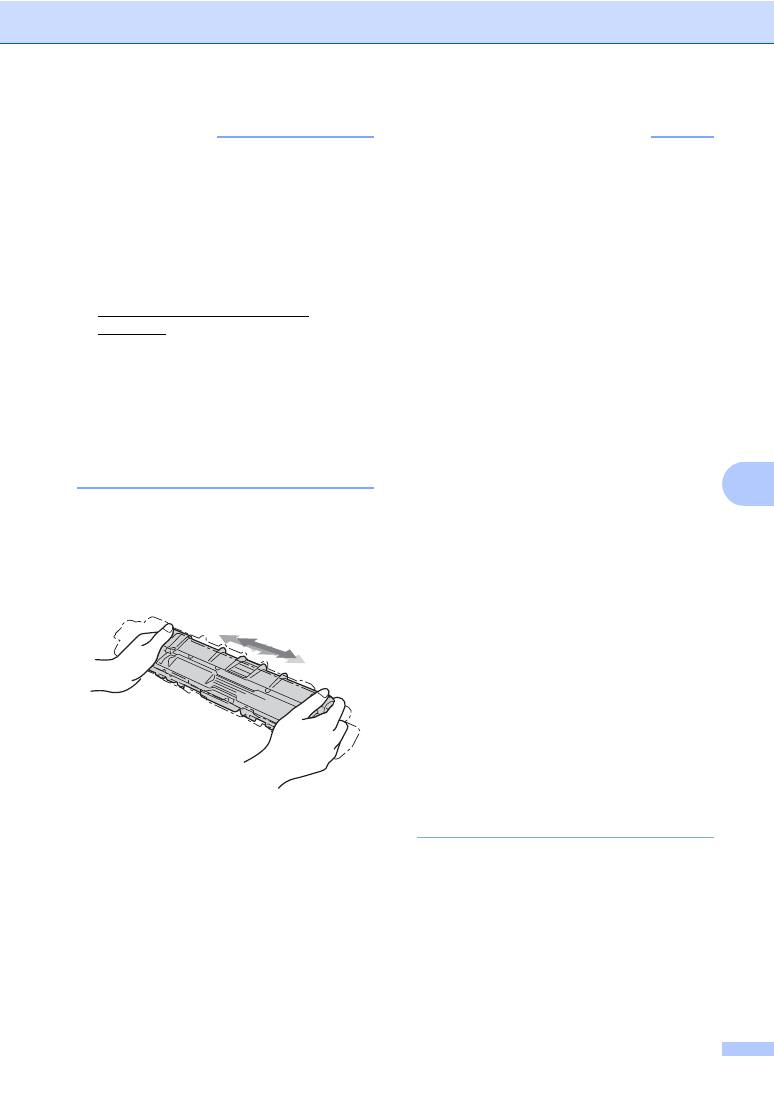

Вскройте упаковку нового картриджа.
Держа картридж ровно обеими
руками, осторожно несколько раз
встряхните его из стороны в сторону,
чтобы тонер равномерно
распределился внутри картриджа.

ВАЖНАЯ ИНФОРМАЦИЯ

•

Вынимайте картридж из упаковки
только непосредственно перед его
установкой в аппарат. Если картридж
остается длительное время без
упаковки, ресурс тонера сократится.

•

Воздействие прямого солнечного (или
длительное воздействие
искусственного света) может
повредить распакованный
фотобарабан.

•

Аппараты Brother предназначены для
работы с тонером определенных
характеристик. При использовании
оригинальных тонер-картриджей
компании Brother достигается уровень
оптимальной производительности.
Компания Brother не может
гарантировать оптимальную
производительность при
использовании тонера или тонер-
картриджей других спецификаций.
Поэтому компания Brother не
рекомендует использовать на данном
аппарате картриджи других
производителей или заправлять
пустые картриджи тонером из других
источников. Если в результате
использования тонера или картриджей
сторонних производителей будет
поврежден блок фотобарабана или
другие части данного устройства
вследствие несовместимости или
недостаточной пригодности данных
изделий для применения на данном
устройстве, на связанные с этим
ремонтные работы гарантия может не
распространяться.

Текущее обслуживание

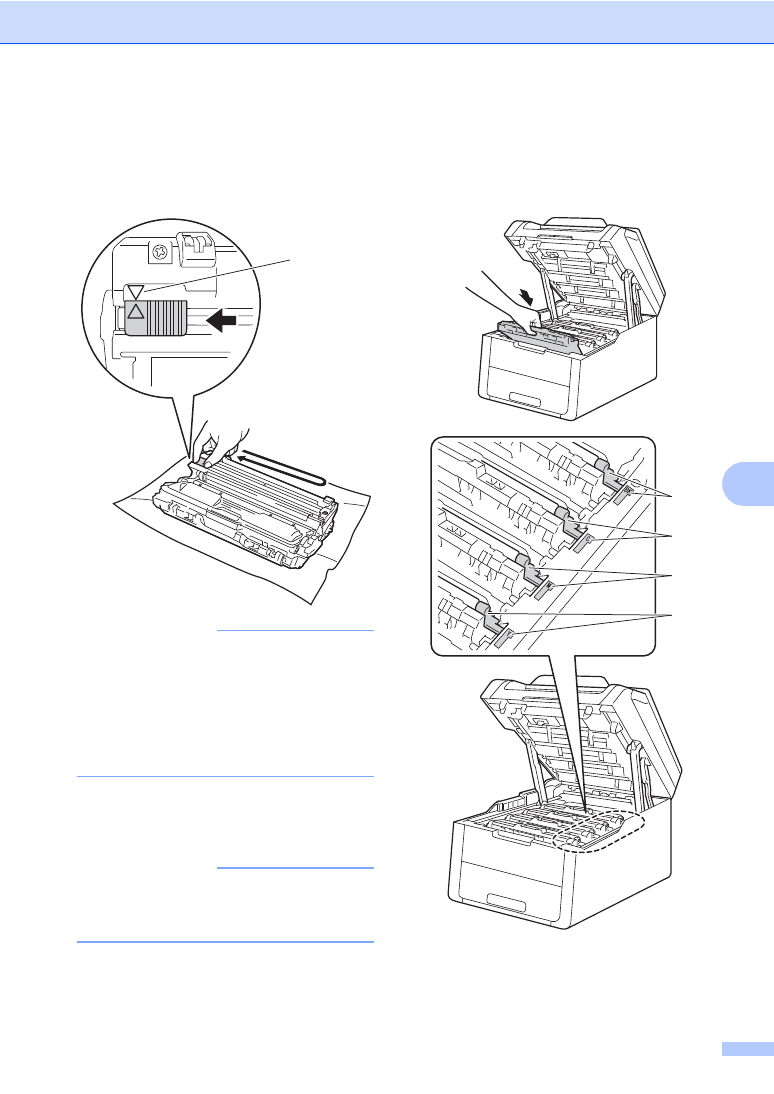

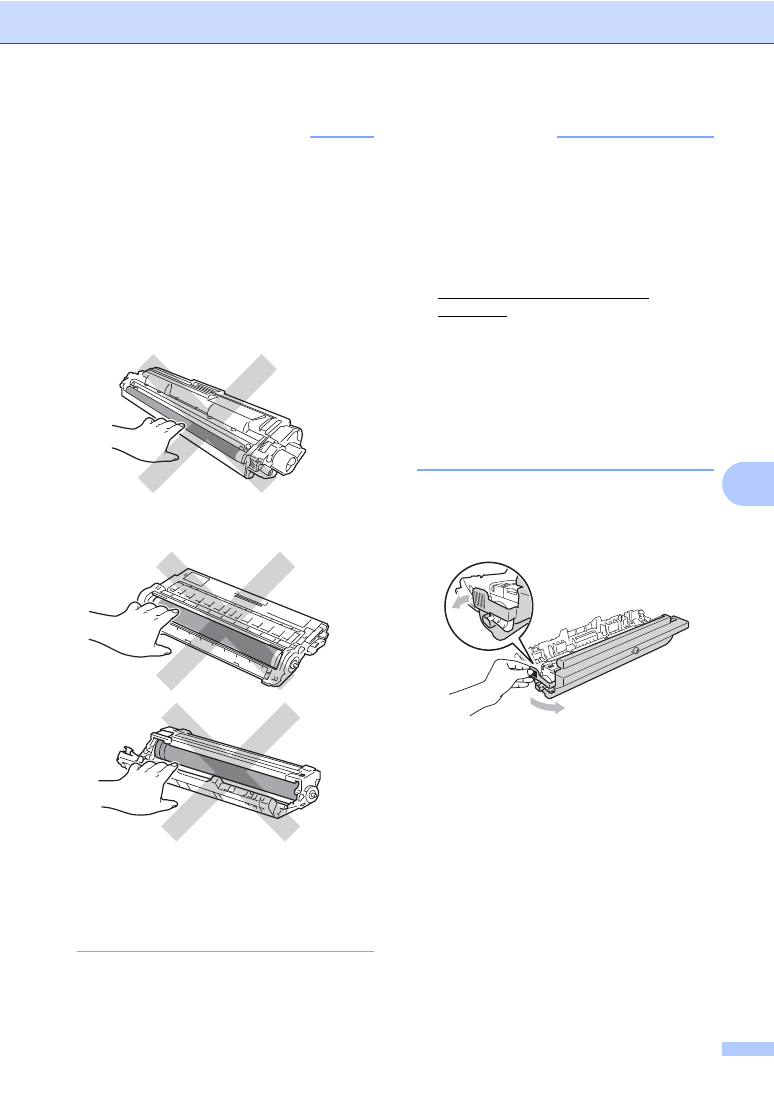

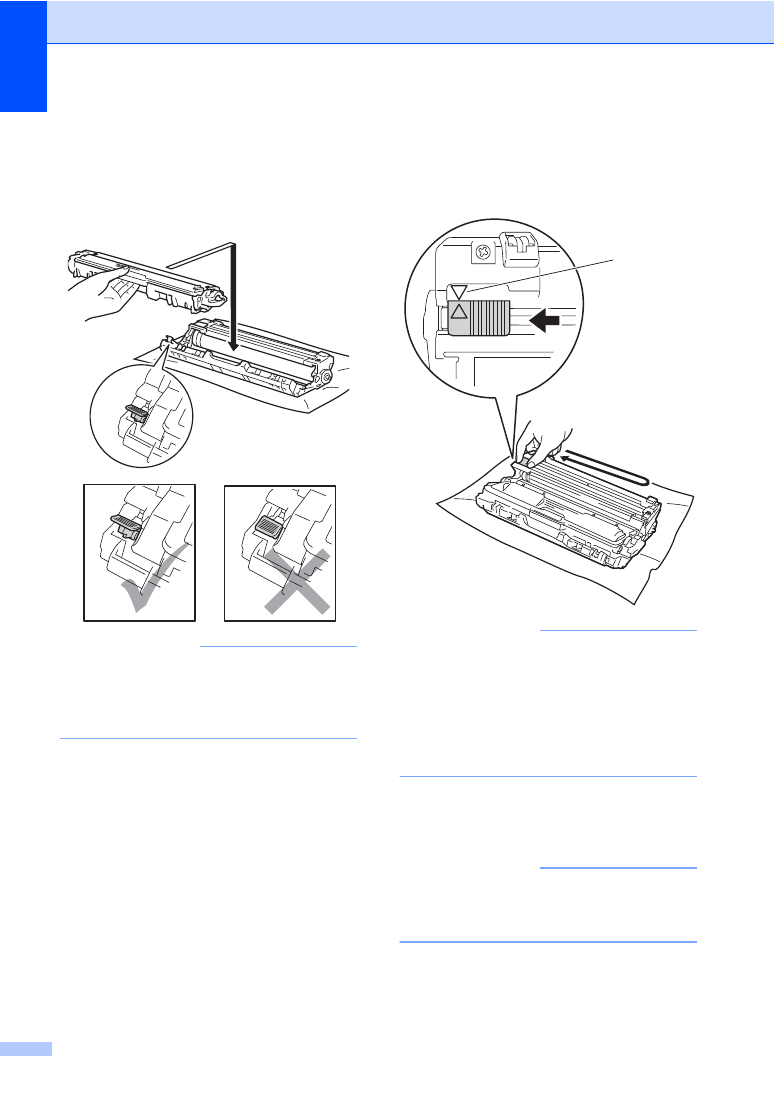

Очистите коронирующий провод
внутри фотобарабана, осторожно
сдвинув зеленую лапку слева
направо и справа налево несколько
раз.

ПРИМЕЧАНИЕ

Обязательно установите лапку обратно
в исходное положение (a) (1). Стрелка
на лапке должна быть совмещена со
стрелкой на фотобарабане. В
противном случае на печатных
страницах может появиться
вертикальная полоса.

Повторите шаги c и h для очистки
остальных трех коронирующих
проводов.

ПРИМЕЧАНИЕ

При очистке коронирующих проводов
нет необходимости извлекать тонер-
картридж из фотобарабана.

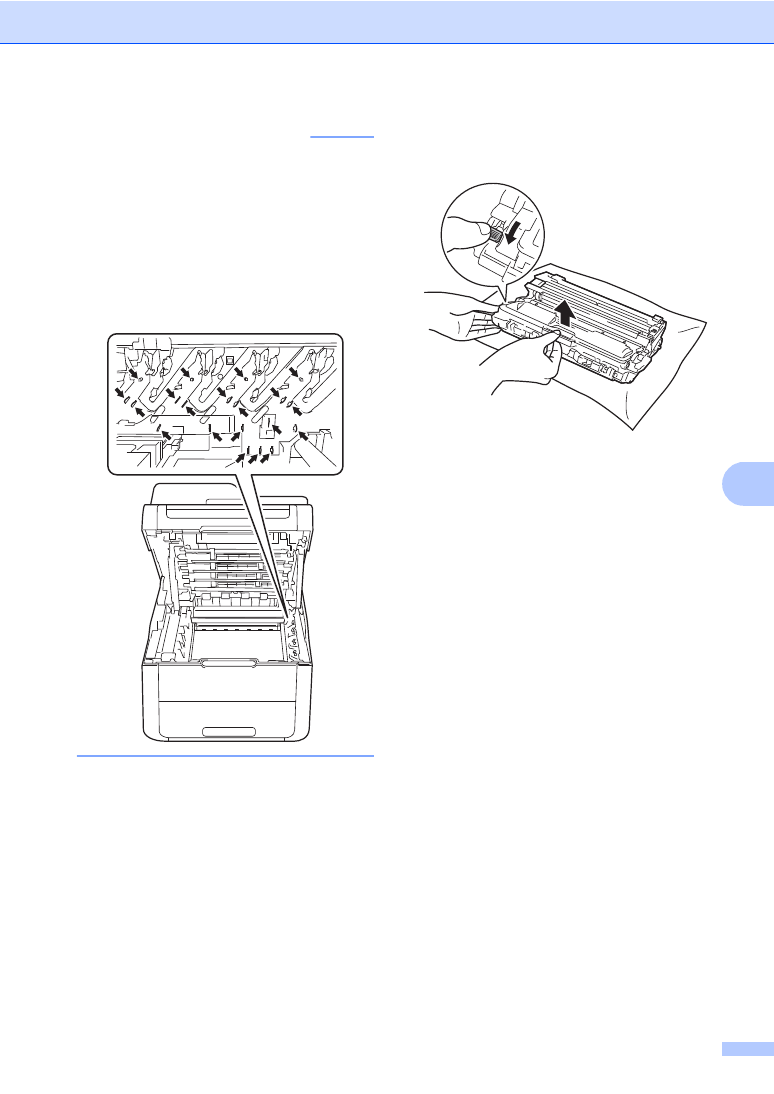

Вставьте все блоки тонер-
картриджей и фотобарабанов в
аппарат. Убедитесь, что цвет тонер-
картриджа соответствует цвету
наклейки на аппарате.

BK =

черный, C = голубой,

M =

пурпурный, Y = желтый

Закройте верхнюю крышку аппарата.

ПРИМЕЧАНИЕ

После замены картриджа НЕ
выключайте аппарат и не открывайте
верхнюю крышку, пока с сенсорного
экрана не исчезнет сообщение
Подождите

и будет включен режим

готовности.

Замена фотобарабанов

Название модели: DR-241CL 4 шт.
Комплект фотобарабанов или отдельные
фотобарабаны DR-241CL-BK,
DR-241CL-CMY

С помощью нового фотобарабана можно
напечатать приблизительно 15000
односторонних страниц формата A4 или
Letter.

Набор фотобарабанов DR-241CL
содержит четыре фотобарабана: один
черный (DR-241CL-BK) и три цветных
(DR-241CL-CMY).

DR-241CL-BK

содержит один черный

фотобарабан. DR-241CL-CMY содержит
один цветной фотобарабан.

Фотобарабаны изнашиваются вследствие
нормальной эксплуатации, вращения
фотобарабана и его взаимодействия с
бумагой, тонером и другими материалами
в тракте подачи бумаги. Разрабатывая это
изделие, компания Brother пришла к
решению использовать в качестве
разумного критерия для определения
ресурса фотобарабана число оборотов
барабана. Когда фотобарабан достигает
установленного на заводе предельного
числа оборотов, соответствующего
номинальному количеству отпечатанных
страниц, на ЖК-дисплее сенсорного
экрана появляется сообщение с
рекомендацией заменить
соответствующий барабан (барабаны).
Продукт можно продолжать
эксплуатировать, однако качество печати
может ухудшиться.

Текущее обслуживание

Фотобарабаны вращаются синхронно на
разных этапах процесса (независимо от
того, происходит или нет перенос тонера
на бумагу), а повреждение одного
фотобарабана маловероятно, поэтому
необходимо заменять все фотобарабаны
одновременно (если не проводилась
замена отдельных фотобарабанов
[DR-241CL-BK

для черного цвета и

DR-241CL-CMY

для цветных] по

причинам, отличным от выработки
ресурса). Для удобства пользователей
компания Brother продает фотобарабаны
в виде комплектов по четыре штуки
(DR-241CL).

ВАЖНАЯ ИНФОРМАЦИЯ

Для обеспечения наилучшей
производительности используйте
только оригинальные фотобарабаны
Brother

и оригинальные

тонер-картриджи Brother. Выполнение
печати с использованием
фотобарабана или тонер-картриджа
других производителей может не
только снизить качество печати, но и
негативно сказаться на качестве
работы и сроке службы аппарата в
целом. Гарантия может не
распространяться на проблемы,
возникшие в связи с использованием
фотобарабана или тонер-картриджа
сторонних производителей.

Фотобарабан!

Загрязнены коронирующие провода.
Очистите коронирующие провода четырех
фотобарабанов (см. Очистка
коронирующих проводов uu стр. 80).

Если коронирующие провода очищены, а
ошибка Фотобарабан

по-прежнему

отображается на сенсорном экране, срок
службы фотобарабана подошел к концу.
Установите новый комплект блоков
фотобарабанов.

Ресурс фотобарабана скоро
закончитсяX

Если подошел к концу срок службы только
указанного фотобарабана, на сенсорном
экране отображается сообщение
Фотобарабан скоро закончится

обозначает цвет фотобарабана, срок
службы которого подходит к концу.
(

черный,

голубой,

пурпурный,

желтый). Рекомендуется держать

оригинальные фотобарабаны Brother
готовыми к установке. Приобретите новый
фотобарабан DR-241CL-BK (черный) или
DR-241CL-CMY (

для цвета C, M, Y) и

подготовьте его, прежде чем появится
сообщение Замените фотобарабан

Заменить фотобарабанX

Если требуется заменить только
указанный фотобарабан, на сенсорном
экране отображается сообщение
Замените фотобарабан

обозначает

цвет фотобарабана, который требуется
заменить. (

черный,

голубой,

пурпурный,

желтый)

Фотобарабан выработал свой ресурс.
Установите новый фотобарабан.
Рекомендуется установить оригинальный
фотобарабан Brother.

При замене фотобарабана на новый
необходимо сбросить показания счетчика.
Соответствующие инструкции находятся в
упаковочной коробке нового
фотобарабана.

Остановка фотобарабана

Качество печати не гарантируется.
Установите новый фотобарабан.
Рекомендуется установить оригинальный
фотобарабан Brother.

Замена фотобарабанов

ВАЖНАЯ ИНФОРМАЦИЯ

•

Извлекайте фотобарабан осторожно,
так как в нем может оставаться тонер.
Если тонер попадет на руки или
одежду, немедленно вытрите его или
смойте холодной водой.

•

Очищайте внутренние детали аппарата
при каждой замене фотобарабана (см.
Очистка и проверка аппарата
uu

стр. 76).

•

Распаковывайте новый фотобарабан
ТОЛЬКО непосредственно перед
установкой. Воздействие прямого
солнечного (или длительное
воздействие искусственного света)
может повредить фотобарабан.

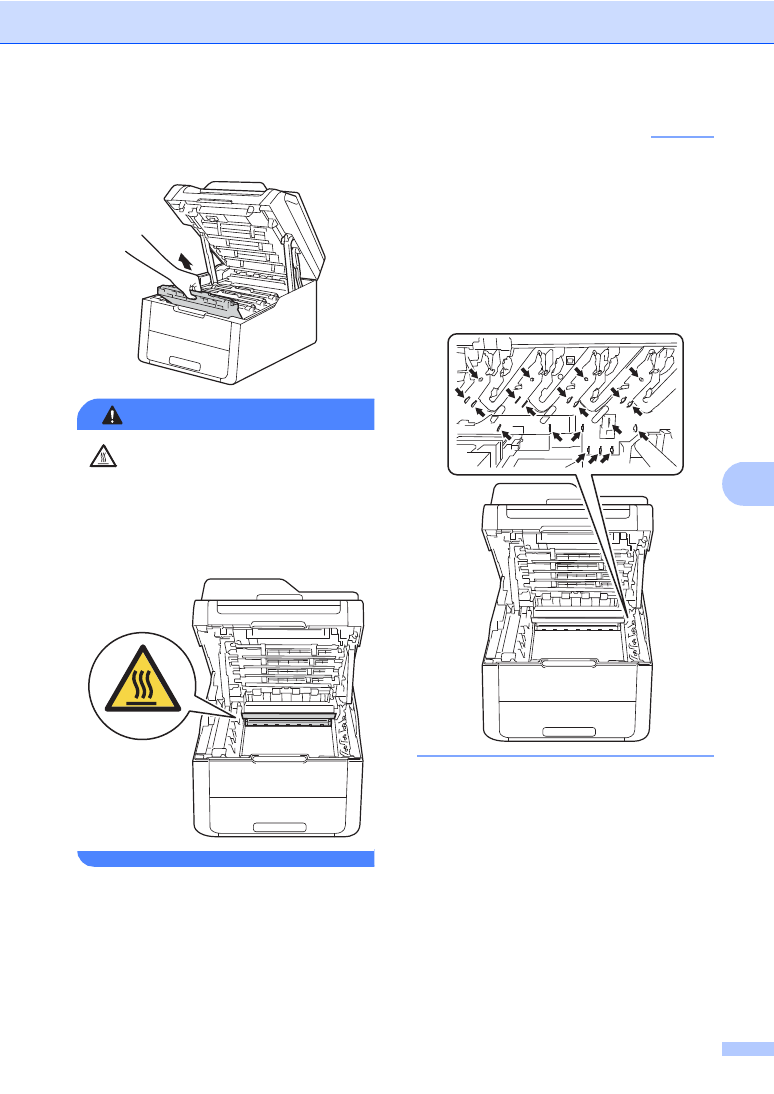

Убедитесь, что аппарат включен.

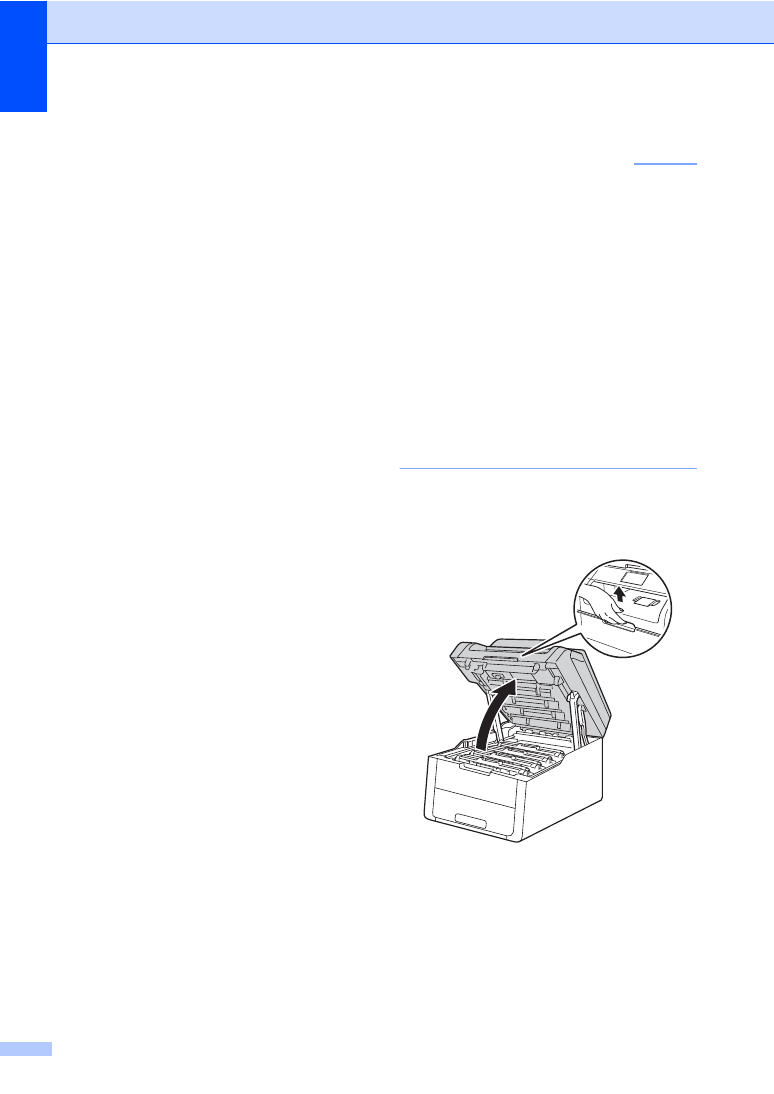

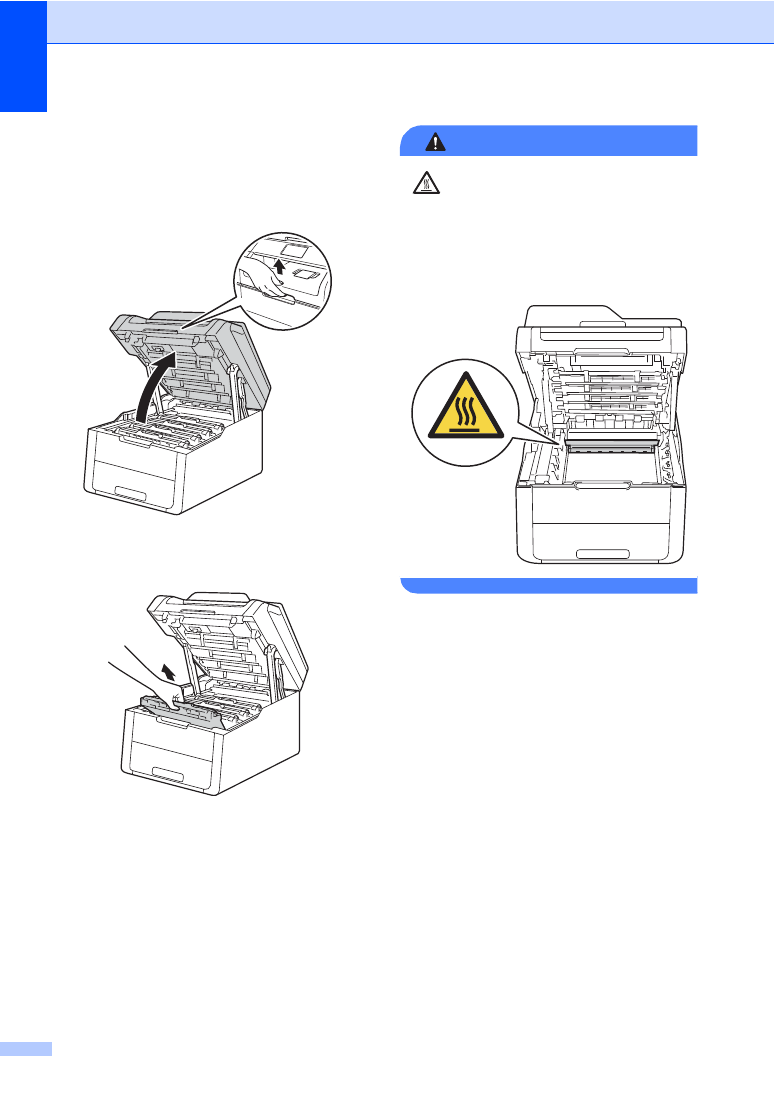

Откройте верхнюю крышку до
фиксации в открытом положении.

Текущее обслуживание

ВАЖНАЯ ИНФОРМАЦИЯ

•

Во избежание снижения качества
печати не прикасайтесь к частям,
выделенным на рисунках.

•

ПРИМЕЧАНИЕ

•

Обязательно плотно запечатывайте
использованный фотобарабан в пакет,
чтобы не просыпался тонер.

•

Для получения указаний относительно
возврата использованных расходных
материалов по программе переработки
компании Brother посетите веб-сайт
http://www.brother.com/original/
index.html.

Если предпочтительнее

Распакуйте новый блок
фотобарабана.

Снимите защитную крышку.

Тонер-картридж>

Блок фотобарабана>

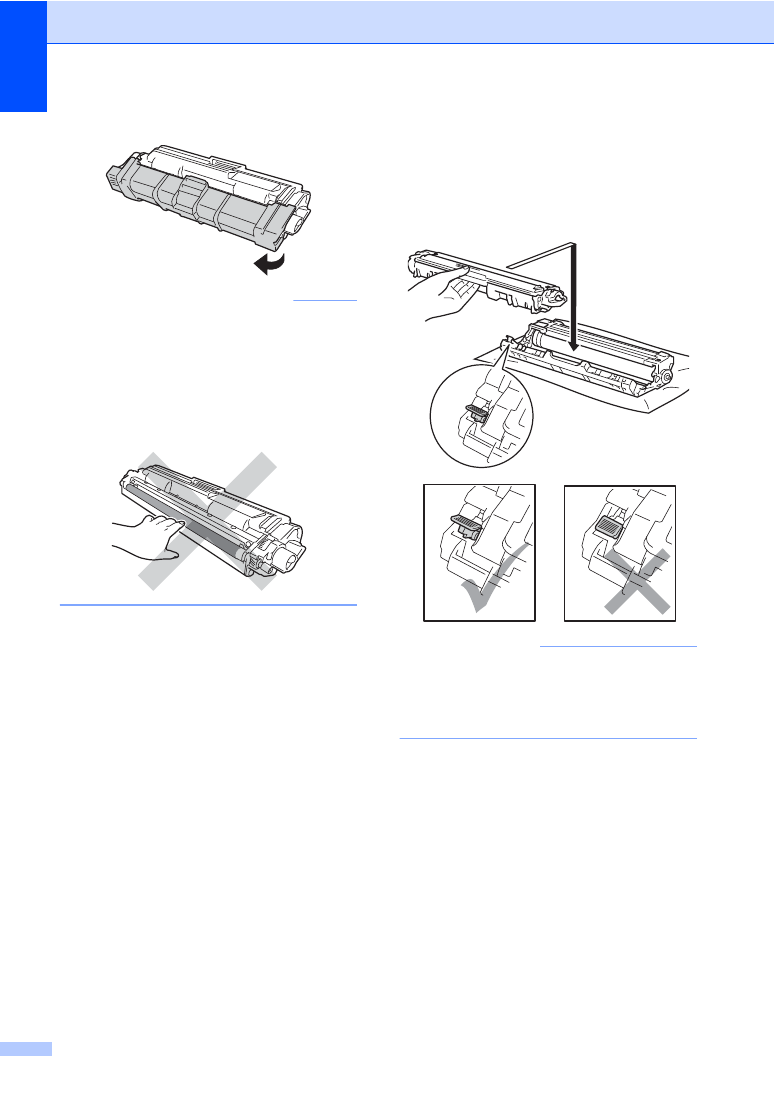

Установите картридж в новый
фотобарабан так, чтобы был слышен
щелчок. При правильной установке
картриджа зеленый фиксатор
блокировки автоматически
поднимается.

ПРИМЕЧАНИЕ

Убедитесь, что тонер-картридж
правильно установлен, в противном
случае он может отсоединиться от
фотобарабана.

ПРИМЕЧАНИЕ

Повторите шаги c и h для очистки
остальных трех коронирующих
проводов.

ПРИМЕЧАНИЕ

При очистке коронирующих проводов
нет необходимости извлекать тонер-
картридж из фотобарабана.

Brother DCP-9020CDW. Руководство - часть 4
