Brother DCP-9020CDW. Руководство - часть 2

Общая информация

Если отображается экран
“

Дополнительно”, проведите пальцем

влево или вправо, либо нажмите d
или c, чтобы отобразить экран
“

Ярлык”.

Нажмите

в месте, свободном от

ярлыка.

Нажмите Веб.

Если отображается информация об
интернет-соединении, прочтите ее и
подтвердите нажатием кнопки

Проведите пальцем влево или
вправо, либо нажмите d или c для
отображения доступных служб, затем
нажмите нужную службу.

Нажмите свою учетную запись.
Если для входа необходимо ввести
PIN-

код, введите его с клавиатуры

сенсорного экрана.
Нажмите

Нажмите требуемую функцию.

ПРИМЕЧАНИЕ

Набор доступных для настройки
функций зависит от выбранной
службы.

Прочтите и подтвердите
отображаемый список выбранных
функций, затем нажмите

Нажмите

чтобы сохранить ярлык.

ПРИМЕЧАНИЕ

Имя ярлыка присваивается
автоматически. Если требуется
изменить имена ярлыков, см.
Изменение имен ярлыков uu стр. 18.

Изменение ярлыков

Настройки ярлыков можно изменять.

ПРИМЕЧАНИЕ

Изменить ярлык Web Connect
невозможно. Чтобы изменить ярлык,
необходимо удалить его, затем
добавить новый ярлык.

(

Подробнее см. в разделах Удаление

ярлыков uu стр. 18 и Добавление
ярлыков Web Connect uu стр. 16.)

Нажмите нужный ярлык. Отобразятся
настройки выбранного ярлыка.

Измените настройки ярлыка,
выбранного на шаге a
(

дополнительная информация:

Настройки ярлыков uu стр. 15).

После завершения изменения
настроек нажмите Сохранить

как

ярлык.

Для подтверждения нажмите

Выполните одно из следующих
действий:



Чтобы перезаписать ярлык,
нажмите Да. Перейдите к шагу g.



Если перезаписывать ярлык
нежелательно, нажмите Нет для
ввода нового имени ярлыка.
Перейдите к шагу f.

Чтобы создать новый ярлык, нажмите
и удерживайте ,

чтобы удалить

текущее имя, затем введите новое
имя с клавиатуры на сенсорном
экране. (Памятка по вводу букв: см.
Ввод текста uu стр. 166.)
Нажмите

Для подтверждения нажмите

Глава 1

Изменение имен ярлыков

Имя ярлыка можно менять.

Нажмите и удерживайте ярлык, пока
не появится диалоговое окно.

ПРИМЕЧАНИЕ

Можно также нажать ,

Все настройки и
Настройки ярлыка.

Нажмите
Изменение имени ярлыка.

Чтобы изменить имя, нажмите и
удерживайте ,

чтобы удалить

Удаление ярлыков

Ярлыки можно удалять.

Нажмите и удерживайте ярлык, пока
не появится диалоговое окно.

ПРИМЕЧАНИЕ

Можно также нажать ,

Все настройки и
Настройки ярлыка.

Нажмите Удалить, чтобы удалить
ярлык, выбранный на шаге a.

Для подтверждения нажмите Да.

Вызов ярлыков

Настройки ярлыков отображаются на
экране “Ярлык”. Чтобы вызвать ярлык,
просто нажмите его имя.

Общая информация

Настройка громкости

Громкость звукового
сигнала

Если звуковой сигнализатор включен,
аппарат подает звуковой сигнал при
нажатии кнопки или в случае ошибки
пользователя. Можно выбрать уровень
громкости из доступного диапазона.

Нажмите

Нажмите Все настройки.

Проведите пальцем вверх или вниз,
либо нажмите a или b, чтобы
отобразить Общие настр

ки.

Нажмите Общие настр

ки.

Проведите пальцем вверх или вниз,
либо нажмите a или b, чтобы
отобразить Громкость.

Нажмите Громкость.

Нажмите Звуковой сигнал.

Нажмите Выкл

Низкая, Средняя

или Высокая.

Нажмите

Загрузка бумаги и

печатных носителей

Бумага в аппарат может подаваться из
лотка для бумаги или через слот для
ручной подачи.

ПРИМЕЧАНИЕ

Если программное приложение
поддерживает выбор формата бумаги
в меню печати, то можно выбрать
формат в этой программе. Если
программное приложение не
поддерживает выбор формата бумаги,
его можно задать в драйвере принтера
или с помощью кнопок на сенсорном
экране.

Загрузка бумаги в лоток для
бумаги

В лоток для бумаги можно загрузить до
250

листов. Бумагу можно загружать до

отметки максимального количества
(

)

на правой стороне лотка для

бумаги (рекомендации по выбору бумаги:
см. Допустимая бумага и другие
печатные носители uu стр. 30).

Печать на обычной, тонкой или
вторичной бумаге из лотка для
бумаги

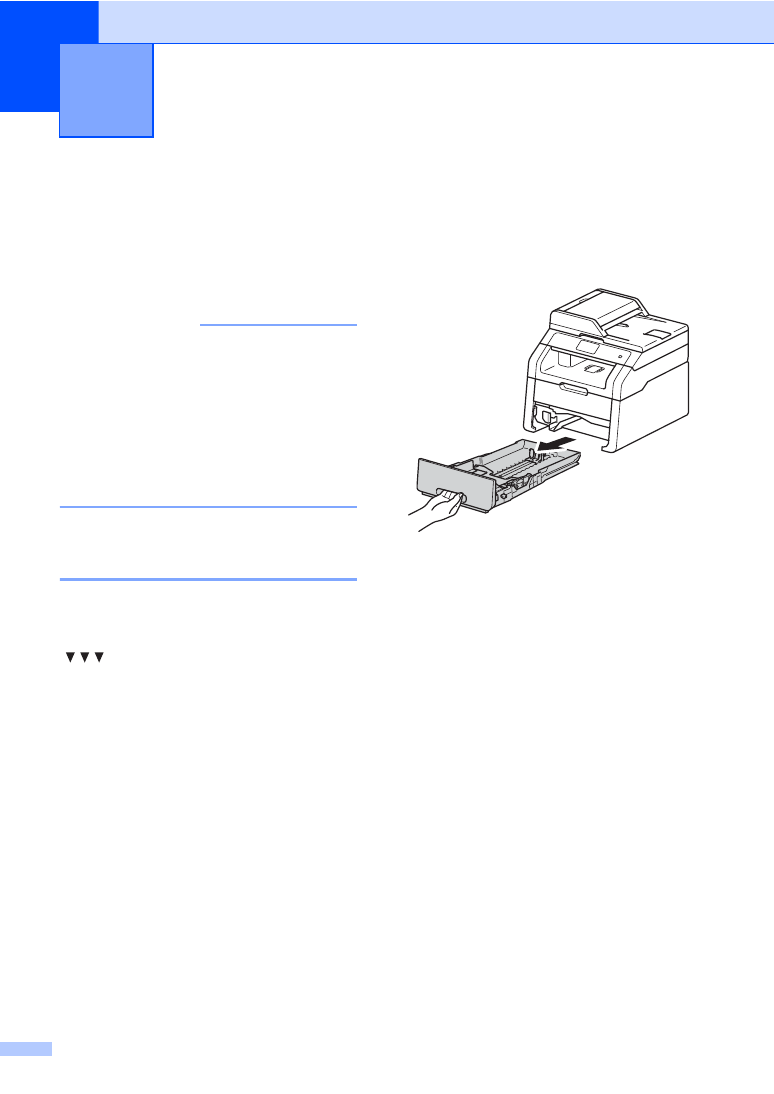

Полностью выдвиньте лоток для
бумаги из аппарата.

Загрузка бумаги

Загрузка бумаги

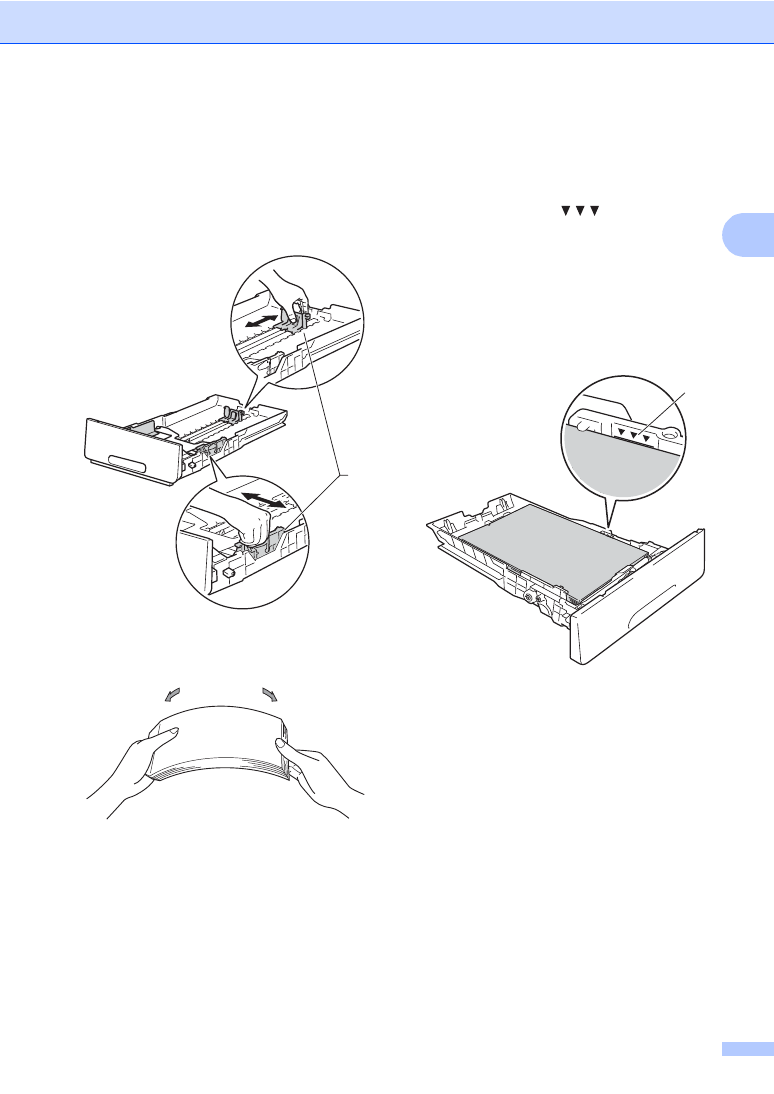

Удерживая нажатым зеленые
фиксаторы направляющих для
бумаги (1), отрегулируйте положение
направляющих для бумаги согласно
формату бумаги, загружаемой в
лоток. Убедитесь в том, что
направляющие плотно сидят в пазах.

Хорошо “распушите” пачку бумаги во
избежание замятия и сбоев подачи
бумаги.

Загрузите бумагу в лоток и проверьте
следующие пункты:



Бумага расположена ниже
отметки максимального
количества (

) (1),

так как

переполнение лотка приведет к
возникновению замятий.



Сторона, предназначенная для
печати, обращена вниз.



Направляющие касаются краев
бумаги, обеспечивая правильную
подачу.

Задвиньте лоток для бумаги в
аппарат до упора. Убедитесь, что
лоток полностью вставлен в аппарат.

Глава 2

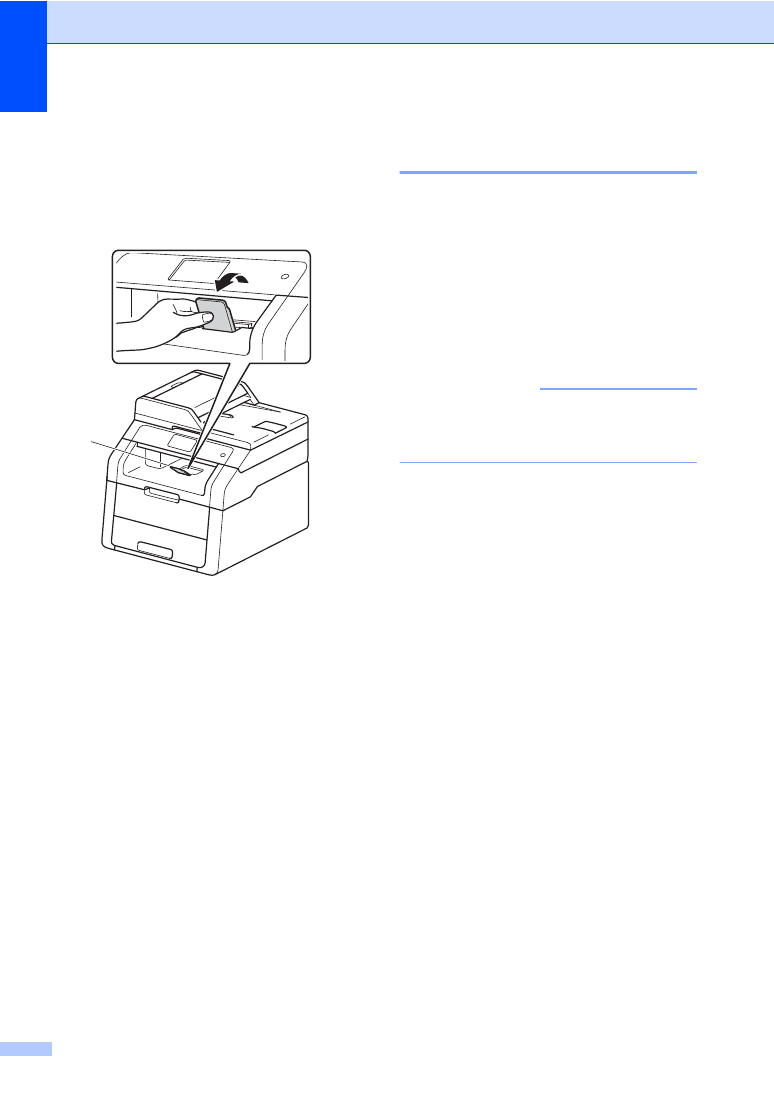

Поднимите откидную панель (1),
предотвращающую соскальзывание
бумаги с выходного лотка лицевой
стороной вниз, или извлекайте
каждую страницу сразу после ее
вывода из аппарата.

Загрузка бумаги в слот для
ручной подачи

В этот слот можно загружать конверты и
специальные печатные носители по
одному за раз. Используйте слот для
ручной подачи для печати или
копирования на наклейках, конвертах,
плотной или глянцевой бумаге
(

информацию о рекомендованной для

использования бумаге см. в разделе
Допустимая бумага и другие печатные
носители uu стр. 30).

ПРИМЕЧАНИЕ

В случае загрузки бумаги через слот
для ручной подачи аппарат включает
режим ручной подачи.

Загрузка бумаги

Печать на обычной бумаге, тонкой
бумаге, бумаге из вторсырья и
высокосортной бумаге через слот
для ручной подачи

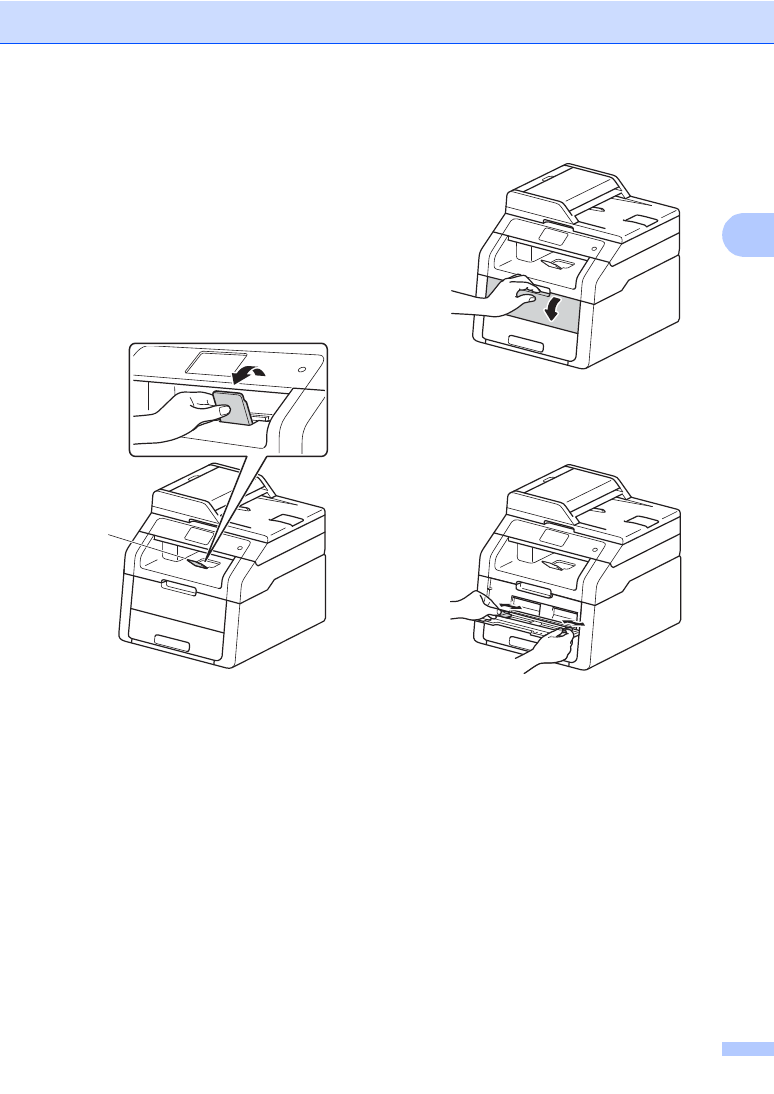

Откройте крышку слота для ручной
подачи.

Обеими руками установите
направляющие для бумаги в слоте
для ручной подачи по ширине
используемой бумаги.

Глава 2

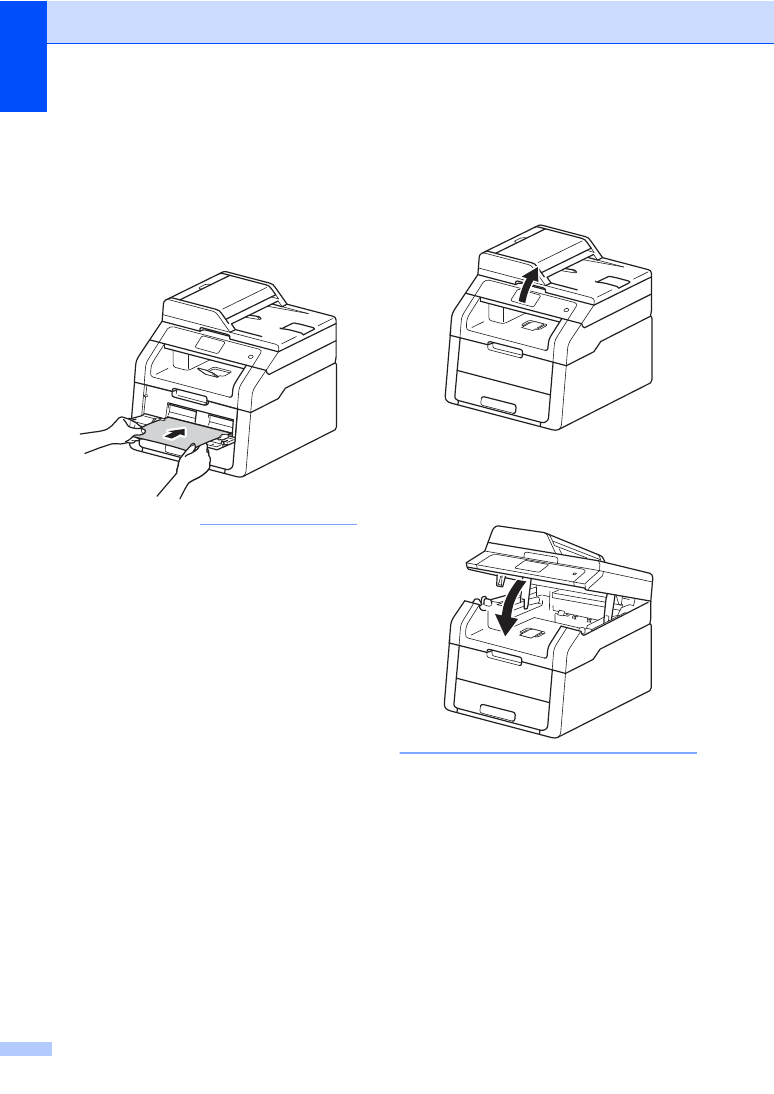

Двумя руками плотно вставьте один
лист бумаги в слот для ручной подачи
таким образом, чтобы передний край
листа уперся в ролики подачи бумаги.
Продолжайте прижимать бумагу к
роликам примерно две секунды или
до захвата бумаги аппаратом и
втягивания ее внутрь.

ПРИМЕЧАНИЕ

•

Если на сенсорном экране появилось
сообщение об ошибке
Замятие в слоте ручн

подачи, это

означает, что аппарат не может
захватить и втянуть бумагу. Выполните
сброс аппарата; для этого извлеките
бумагу и нажмите Старт на сенсорном
экране. Снова вставьте бумагу и
плотно прижмите ее к роликам.

•

Вставляйте бумагу в слот для ручной
подачи стороной для печати вверх.

•

Убедитесь, что бумага в слоте для
ручной подачи расположена без
перекосов и в правильном положении.
В противном случае бумага может
подаваться неправильно, что приведет
к перекосу листа или замятию бумаги.

•

Не вставляйте в слот для ручной
подачи несколько листов бумаги
одновременно, это может привести к
замятию бумаги.

•

Для упрощения извлечения
малоформатной распечатки из
выходного лотка обеими руками
поднимите крышку сканера, как
показано на рисунке.

•

Можно продолжать пользоваться
устройством при поднятой крышке
сканера. Для закрытия крышки сканера
надавите на нее вниз обеими руками.

После того как на сенсорном экране
появится индикация
Ручная подача, вернитесь к шагу d
для загрузки следующего листа
бумаги. Повторите для каждой
печатаемой страницы.

Загрузка бумаги

Печать на плотной бумаге,
наклейках, конвертах и глянцевой
бумаге через слот для ручной
подачи

При открытии задней крышки (выходной
лоток для вывода бумаги лицевой
стороной вверх) аппарата образуется
прямой тракт подачи бумаги от слота для
ручной подачи через заднюю часть
аппарата. Используйте этот способ
подачи и вывода бумаги при печати на
плотной бумаге, наклейках, конвертах или
на глянцевой бумаге.

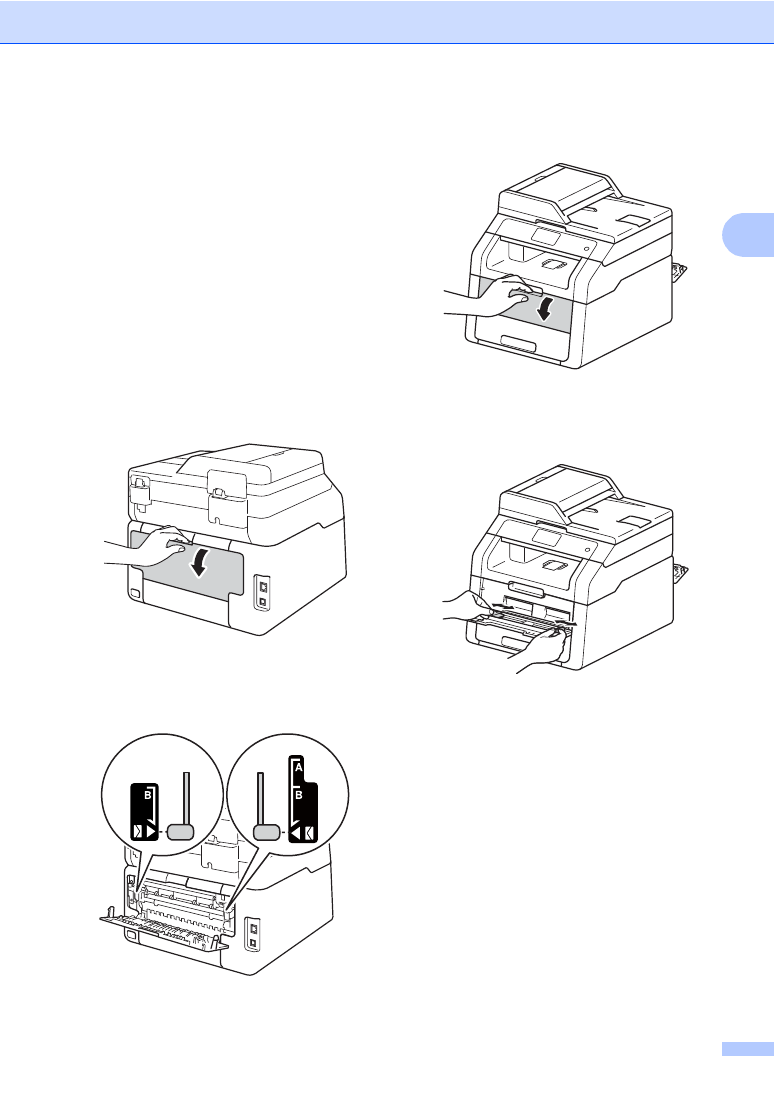

Откройте заднюю крышку (выходной
лоток для вывода бумаги лицевой
стороной вверх).

(

Только для печати на конвертах)

Потяните вниз два серых рычага (с
левой и с правой стороны), как
показано на рисунке.

Откройте крышку слота для ручной
подачи.

Обеими руками установите
направляющие для бумаги в слоте
для ручной подачи по ширине
используемой бумаги.

Глава 2

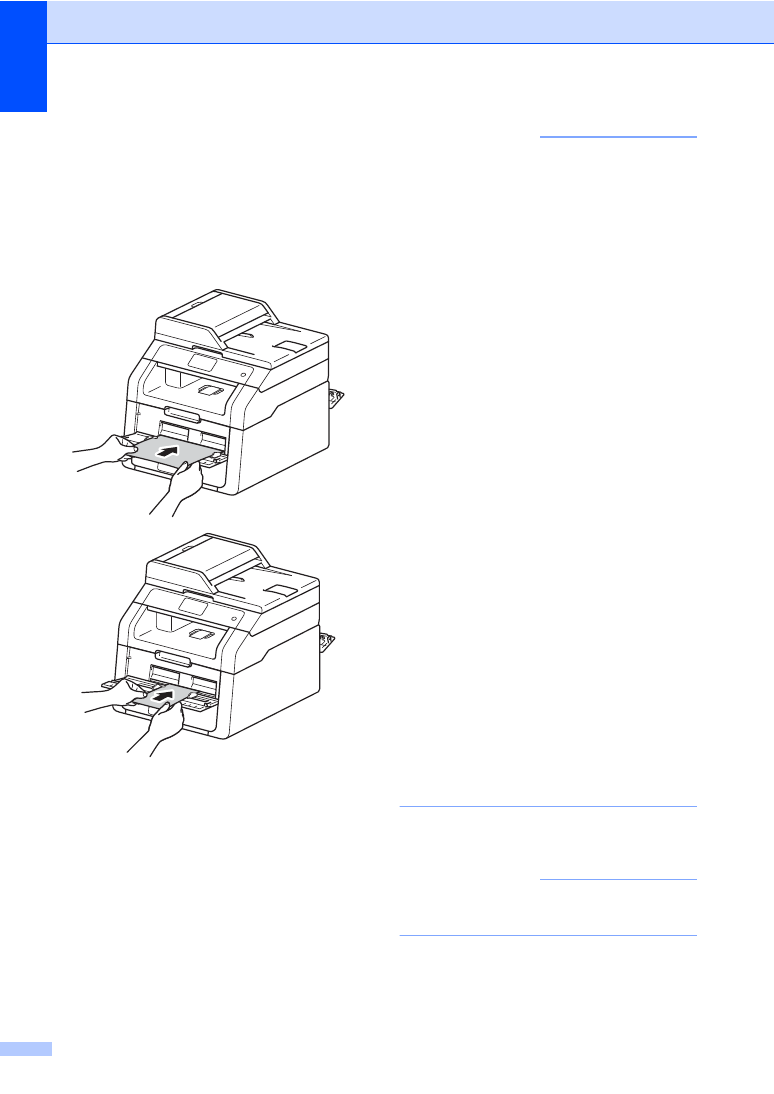

Двумя руками плотно вставьте один
лист бумаги или один конверт в слот
для ручной подачи таким образом,
чтобы передний край листа уперся в
ролики подачи бумаги. Продолжайте
прижимать бумагу к роликам
примерно две секунды или до захвата
бумаги аппаратом и втягивания ее
внутрь.

ПРИМЕЧАНИЕ

•

Если на сенсорном экране появилось
сообщение об ошибке
Замятие в слоте ручн

подачи, это

означает, что аппарат не может
захватить и втянуть бумагу или
конверт. Выполните сброс аппарата;
для этого извлеките бумагу и нажмите
Старт на сенсорном экране. Снова
вставьте бумагу или конверт и плотно
прижмите ее к роликам.

•

Вставьте бумагу или конверт в щель
подачи бумаги вручную печатной
стороной вверх.

•

Если в драйвере принтера выбрано
Наклейка, аппарат будет подавать
бумагу из слота для ручной подачи,
даже если значение Ручная подача не
выбрано в качестве источника бумаги.

•

Убедитесь, что бумага или конверт в
слоте для ручной подачи расположена
без перекосов и в правильном
положении. В противном случае бумага
или конверт может подаваться
неправильно, что приведет к перекосу
листа или замятию бумаги.

•

При необходимости повторной попытки
загрузить бумагу в слот для ручной
подачи полностью вытяните бумагу или
конверт.

•

Не вставляйте одновременно более
одного листа бумаги или одного
конверта в слот для ручной подачи, так
как это может привести к замятию
бумаги.

Отправьте данные печати на
аппарат.

ПРИМЕЧАНИЕ

Во избежание замятия бумаги сразу же
убирайте каждый лист или конверт.

Загрузка бумаги

После того как на сенсорном экране
появится индикация
Ручная подача, вернитесь к шагу e
для загрузки следующего листа
бумаги. Повторите для каждой
печатаемой страницы.

(

Для печати на конвертах)

Закончив печать, верните в исходное
положение два серых рычага,
отведенных книзу на шаге b.

Закройте заднюю крышку (выходной
лоток для вывода бумаги лицевой
стороной вверх) до фиксации.

Глава 2

Недоступные для сканирования и непечатные зоны

Цифрами в таблице показаны недоступные для сканирования и непечатные зоны. Размер
этих зон зависит от формата бумаги и параметров в используемом приложении.

Назначение

Формат
документа

Верхняя
сторона (1)

Нижняя сторона
(3)

Левая сторона
(2)

Правая сторона
(4)

Копирование

Letter

мм

копирование

одного
экземпляра
или в режиме
“1

на 1”

мм

Legal

мм

Сканирование

Letter

мм

Legal (

АПД) 3 мм

мм

Печать

Letter

4,2

мм

4,2

мм

4,2

мм

4,2

мм

Legal

4,2

мм

4,2

мм

Загрузка бумаги

Настройка бумаги

Формат бумаги

Если формат бумаги, загружаемой в
лоток, отличается от прежнего,
необходимо изменить и настройку
формата бумаги, чтобы аппарат смог
уместить печатаемый документ на
страницу.

Можно использовать следующие
форматы бумаги.

A4, Letter, Legal, Executive, A5,
A5 L (

длинный край), A6 и Folio

(215,9

мм

× 330,2 мм)

Нажмите

Нажмите Настр

лотка.

Нажмите Формат бумаги.

Проведите вверх или вниз, либо
нажмите a или b для отображения
параметра

Letter

Legal

EXE

A5 L

или

Folio

а затем

нажмите нужный параметр.

Нажмите

Тип бумаги

Для достижения оптимального качества
печати установите тип используемой
бумаги.

Нажмите

Нажмите Настр

лотка.

Нажмите Тип бумаги.

Проведите вверх или вниз, либо
нажмите a или b для отображения
параметра Тонкая, Обыч

бумага,

Плотная, Более плотная,
Вторичная бумага, затем нажмите
нужный параметр.

Нажмите

Глава 2

Допустимая бумага и
другие печатные

носители

Качество печати может различаться в
зависимости от используемого типа
бумаги.

Можно использовать следующие типы
печатных носителей: обычная бумага,
тонкая бумага, плотная бумага, более
плотная бумага, высокосортная бумага,
бумага из вторсырья, наклейки, конверты
или глянцевая бумага (см. Печатные
носители uu стр. 170).

Для обеспечения наилучших результатов
соблюдайте приведенные ниже
инструкции.



НЕ ЗАГРУЖАЙТЕ в лоток бумагу
различных типов одновременно, так
как это может привести к замятию
бумаги или сбою подачи.



Для правильного выполнения печати
необходимо выбирать в программном
приложении тот же формат бумаги, что
и формат бумаги в лотке.



Старайтесь не прикасаться к лицевой
стороне копии сразу после печати.



Перед приобретением большого
количества бумаги попробуйте
небольшое количество, чтобы
убедиться в том, что эта бумага
подходит для аппарата.



Используйте наклейки,
предназначенные для лазерных
принтеров.

Рекомендованная бумага и
печатные носители

Тип и формат бумаги

Бумага в аппарат подается из
установленного лотка для бумаги или
через слот для ручной подачи.

Далее приводятся названия лотков
для бумаги в драйвере принтера и
данном руководстве.

Тип бумаги

Наименование

Обычная
бумага

Xerox Premier TCF 80

г/м

Xerox Business 80

г/м

Бумага из
вторсырья

Xerox Recycled Supreme

г/м

Наклейки

Avery laser label L7163

Конверты

Серия Antalis River (DL)

Глянцевая
бумага

Xerox Colotech+

глянцевым покрытием

120

г/м

Лоток и дополнительный
блок

Наименование

Лоток для бумаги

Лоток 1

Слот для ручной подачи

Ручной режим

Загрузка бумаги

Емкость лотков для бумаги

Формат Folio имеет размер 215,9 мм

× 330,2 мм.

Рекомендуемые характеристики бумаги

Для данного аппарата подходит бумага со следующими характеристиками.



Используйте обычную бумагу, подходящую для изготовления копий на
лазерных/светодиодных аппаратах.



Используйте бумагу плотностью от 75 до 90 г/м



Используйте бумагу с длинным волокном с нейтральным pH и содержанием влаги ок.
5 %.



Для данного аппарата можно использовать вторичную бумагу, соответствующую
спецификациям DIN 19309.

Формат бумаги

Типы бумаги

Количество листов

Лоток для бумаги
(

лоток 1)

A4, Letter, Legal,
B5 (JIS), Executive, A5,

A5 L, A6, Folio

Обычная бумага,
тонкая бумага, бумага
из вторсырья

До 250 (80 г/м

)

Слот для ручной
подачи

Ширина:
76,2–215,9

мм

Длина:
116,0 – 355,6

мм

Обычная бумага,
тонкая бумага,
плотная бумага, более
плотная бумага,
высокосортная бумага,
бумага из вторсырья,
конверты, наклейки,
глянцевая бумага

лист

конверт

Базовая плотность

75-90

г/м

Толщина

80–110

мкм

Шероховатость

Более 20 сек.

Жесткость

90–150

см

/100

Направление волокон

Длинные волокна

Объемное сопротивление

10e

-10e

Ом

Поверхностное
сопротивление

10e

-10e

Ом-см

Наполнитель

CaCO

(

нейтр)

Зольность

Менее 23 массовых
процентов

Яркость

Более 80%

Непрозрачность

Более 85%

Глава 2

Использование
специальной бумаги

Устройство предназначено для работы с
большинством типов фотокопировальной
и высокосортной бумаги. Однако
некоторые характеристики бумаги могут
повлиять на качество печати и надежность
механической обработки в аппарате.
Перед покупкой бумаги всегда
выполняйте тест на образцах бумаги,
чтобы обеспечить желаемое качество
печати. Храните бумагу в оригинальной
запечатанной упаковке. Бумага должна
храниться горизонтально вдали от
источников влаги, прямого солнечного
света и высоких температур.

Несколько важных рекомендаций по
выбору бумаги:



НЕ ИСПОЛЬЗУЙТЕ бумагу для
струйных принтеров, так как она может
вызвать замятие бумаги или повредить
данный аппарат.



Если используется бумага с печатным
текстом, использованные при печати
чернила должны выдерживать
температуру закрепления тонера в
аппарате (200

°C).



При использовании высокосортной
бумаги, бумаги с шероховатой
поверхностью, мятой бумаги или
бумаги со складками возможно
снижение качества.

Нерекомендуемые типы бумаги

ВАЖНАЯ ИНФОРМАЦИЯ

Некоторые типы бумаги могут вызвать
ухудшение качества или повреждение
аппарата.

НЕ ИСПОЛЬЗУЙТЕ:

•

сильно текстурированную бумагу

•

слишком гладкую и блестящую
бумагу

•

изогнутую бумагу

Изгибы величиной 2 мм могут
вызвать замятие бумаги.

•

бумагу с покрытием или химически
обработанную бумагу

•

поврежденную, смятую или
сложенную бумагу

•

бумагу, плотность которой
превышает рекомендованную в
данном руководстве

•

бумагу с выступами и скрепками

•

бумагу с печатными заголовками на
основе низкотемпературных
красителей или термографии

•

многослойную или бескарбонную
бумагу

•

бумагу для струйной печати

Использование любого из
перечисленных типов бумаги может
привести к повреждению аппарата. На
такую неисправность не
распространяется гарантия Brother и
соглашение на сервисное
обслуживание.

содержание .. 1 2 3 ..
