Велосипед MERIDA. Руководство по эксплуатации - часть 1





ПО ЭКСПЛУАТАЦИИ К ВЕЛОСИПЕДУ

MERIDA

Горный велосипед (MTB) EN 14766
Городской / треккинговый велосипед EN 14764
Гоночный велосипед EN 14781
Детский велосипед EN 14765

Перед первой поездкой прочтите страницы 6-11!
Перед каждой поездкой производите функциональный контроль, описываемый на страницах 12-13!
Обратите внимание на главу «Использование по назначению», интервалы технического осмотра, паспорт
велосипеда и акт сдачи-приёмки!

КРАТКОЕ РУКОВОДСТВО

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Вынос руля
Руль
Манетки
Тормозная ручка

Подшипник
рулевой колонки

Передний тормоз
Тормозной диск

Колесо:
Эксцентриковый
зажим/съёмная ось

Обод
Покрышка
Спица
Втулка
Ниппель

Рама:

1

 Верхняя труба

2

 Подседельная труба

3

 Нижняя труба

 Задние нижние перья

Седло

Подседельный штырь

Зажим подседельного

штыря

Задний тормоз

Тормозной диск

Передний механизм

переключения передач

Система задних звезд,

кассета

Задний механизм

переключения передач

Цепь

Система

Шатун

5

 Задние верхние перья

6

 Рулевая труба

7

 Амортизатор

Амортизационная вилка

:

I

 Корона

II

 Внутренняя труба

III

 Нога вилки

IV

 Пазы крепления колеса

     (дропаут)

1

2

3

4

5

6

7

I

IV

III

II

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Вынос руля

Руль

Тормозная ручка/ручка
переключения передач

Подшипник рулевой
колонки

Передний тормоз

Вилка

Колесо:
Эксцентриковый



зажим

Обод
Клинчер/Покрышка
Спица
Втулка
Ниппель

Рама:

1

 Верхняя труба

2

 Подседельная труба

3

 Нижняя труба

Седло

Подседельный

штырь

Передний механизм

 переключения

передач

Система задних

звезд, кассета

Передний механизм

 переключения

 передач

Цепь

Система

Шатун

 Задние нижние перья

5

 Задние верхние перья

6

 Рулевая труба

1

2

3

4

5

6

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Вынос руля
Руль
Тормозная ручка
Манетки

Подшипник рулевой
колонки

Передний тормоз
Тормозной диск

Колесо:

Эксцентриковый
зажим/съёмная ось

Обод
Покрышка
Спица
Втулка
Ниппель

Седло

Подседельный штырь

Зажим подседельного

штыря

Задний тормоз

Тормозной диск

Передний механизм

переключения передач

Система задних звезд,

кассета

Задний механизм



переключения передач

Цепь

Система

Шатун

Педаль

Амортизационная вилка

:

I

 Корона

II

 Внутренняя труба

III

 Нога вилки

IV

 Пазы крепления

     колеса (дропаут)

1

2

3

4

5

6

I

IV

III

II

Рама:

1

 Верхняя труба

2

 Подседельная труба

3

 Нижняя труба

 Задние нижние перья

5

 Задние верхние перья

6

 Рулевая труба

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1

a

b

c

d

Издание 2-е, июнь 2014 г.

Следите за новостями на
www.merida-bikes.com



Краткое руководство по эксплуа-
тации к велосипеду MERIDA

В данном руководстве собрана краткая информация,
необходимая для ознакомления пользователя перед
началом эксплуатации. Данное краткое руководство
является частью более подробного руководства по
эксплуатации MERIDA вместе с инструкциями произ-
водителей компонентов, собранными на предоставля-
емом диске MERIDA CD-ROM.

Если вы не нашли в данном кратком руководстве
необходимую информацию, ознакомьтесь с другими
руководствами по эксплуатации или обратитесь в
специализированный веломагазин MERIDA прежде чем
предпринимать какие-либо регулировки.

Обязательно ознакомьтесь с подробны-
ми руководствами по эксплуатации
MERIDA и инструкциями производителей

компонентов на предоставляемом диске (MERIDA
CD-ROM). Данное руководство по эксплуатации
соответствует Европейскому законодательству.
При продаже велосипеда MERIDA вне Европы,
производителю, возможно, необходимо прило-
жить дополнительные инструкции.

Мы оставляем за собой право на изменение техниче-
ских деталей в отношении данных и иллюстраций
руководства.

   Перепечатка, перевод и копирование, а также
другое использование с целью получения прибыли, в
том числе выборочно и на электронных носителях без
предварительного письменного разрешения компа-
нии Zedler – Institut f

ür Fahrradtechnik und -Sicherheit

GmbH запрещены.

      Текст, концепция, фото, графическое оформление
Zedler – Institut f

ür Fahrradtechnik und -Sicherheit GmbH

www.zedler.de

Выходные данные:

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Содержание

Содержание

2

Комментарии к краткому руководству MERIDA

3

Общие указания по технике безопасности

4

Использование по назначению

6

Перед первой поездкой

9

Перед каждой поездкой

12

После падения

14

Обращение с эксцентриковыми зажимами
и съёмными осями

16

Эксцентриковые зажимы

16

Способ надёжного крепления с помощью эксцентрикового
зажима

16

Съёмные оси

17

Указания по монтажу колёс и съёмных осей

17

Индивидуальная регулировка велосипеда MERIDA

18

Регулировка высоты седла

19

Регулировка высоты руля

21

Обычные выносы руля

22

Регулируемые выносы руля

22

Выносы руля для безрезьбовых систем типа Aheadset®

23

Корректировка положения и регулировка наклона седла

23

Смещение седла вперёд-назад и установка горизонтально

24

Изменение положения руля и тормозных ручек

26

Регулировка положения тормозных ручек на гоночных
велосипедах MERIDA

26

Особенности рулей, используемых на велосипедах MERIDA,
предназначенных для триатлона и гонок с раздельным стартом

27

Изменение положения руля и тормозных ручек на гоночных и
циклокроссовых велосипедах MERIDA

27

28

Устройство тормозов

30

Система переключения передач

31

Амортизационные вилки

32

Амортизационная задняя подвеска

33

Особенности карбоновых материалов

34

Общие указания по уходу и техосмотрам

35

Обслуживание и техосмотры

35

Очистка и уход за велосипедом MERIDA

36

Хранение велосипеда MERIDA

37

Сроки прохождения техосмотров и проведения
обслуживания

38

Рекомендуемые моменты затяжки

40

Рекомендуемые моменты затяжки для дисковых
тормозов и гидравлических ободных тормозов

41

Гарантийные условия и обязательства

43

Рекомендации по быстроизнашиваемым компонентам

43

Гарантия на велосипеды MERIDA

44

Интервалы технического осмотра

46

Паспорт велосипеда

49

Акт сдачи-приёмки

50

2

Регулировка положения тормозных ручек на городских
велосипедах MERIDA, треккинговых велосипедах MERIDA,
кроссовых велосипедах MERIDA, детских велосипедах MERIDA
и горных велосипедах MERIDA

-------------------------------------------------------------------------------------------------------------------------------------------------------------

e

f

g

h

Комментарии к краткому
руководству MERIDA

На первых страницах краткого руководства MERIDA в
качестве примера изображены обычные городской/
треккинговый велосипед MERIDA, гоночный велоси-
пед MERIDA и горный велосипед MERIDA. Один из
этих велосипедов MERIDA соответствует купленному
вами велосипеду MERIDA. Существует множество
типов велосипедов, спроектированных специально
для различных видов эксплуатации и оснащённых в
соответствии с их предназначением. В рамках кратко-
го руководства по эксплуатации MERIDA мы обратим-
ся к следующим типам велосипедов:

Гоночные велосипеды

(e)

, велосипеды для триатлона и

гонок на время, циклокроссовые/гоночные велосипеды.

Городские, треккинговые велосипеды, велосипеды
для фитнеса и детские велосипеды.

Горные велосипеды: кроссовые велосипеды

(f)

горные велосипеды для кросс-кантри

(g)

, марафона и

велопрогулок, для езды по горной местности в стиле
эндуро и «all-mauntain»,  для езды по бездорожью и
фри-райда

(h)

.

Настоящий документ не является инструкцией по
сборке велосипеда MERIDA из отдельных частей,
ремонту или приведению частично собранных велоси-
педов MERIDA в состояние готовности к эксплуата-
ции.

Краткое руководство MERIDA не действительно для
велосипедов, которые не были приведены выше.

3

Перечисленные выше возможные последствия не
всегда описываются повторно в кратком руководстве
MERIDA, если изображены данные символы.

Обратите также внимание на инструкции производи-
телей комплектующих, которые вы найдёте на предо-
ставляемом диске MERIDA CD-ROM.

Настоящее руководство по эксплуатации MERIDA
вместе с предоставляемым диском MERIDA CD-ROM
отвечает требованиям Европейских норм EN 14766
для внедорожных велосипедов (горных велосипедов),
EN 14764 для городских и треккинговых велосипедов,
EN 14765 для детских велосипедов и EN 14781 для
гоночных велосипедов.

Этот символ указывает на возможную
опасность для жизни и здоровья в
случае невыполнения требуемых действий

и непринятия соответствующих мер предосто-
рожности.

Этот символ предостерегает от ошибоч-
ных действий, которые могут привести к
повреждению оборудования и нанесе-

нию вреда окружающей среде.

Этот символ указывает на информацию
об обращении с изделием или на соответ-
ствующую часть руководства по эксплуа-

тации MERIDA, на которые следует обратить
особое внимание.

Обратите особое внимание на следующие симво-
лы:

-------------------------------------------------------------------------------------------------------------------------------------------------------------

a

b

c

d

4

Общие указания по технике
безопасности

купив данный велосипед MERIDA

(a-c)

, вы приобрели

высококачественное изделие. Ваш новый велосипед
MERIDA собран из тщательно разработанных и изготов-
ленных компетентными специалистами деталей. Ваш
специализированный веломагазин MERIDA произвел
сборку и функциональную проверку велосипеда. Поэто-
му с первых метров вы сможете получить удовольствие
от езды на велосипеде MERIDA.

В настоящем руководстве MERIDA мы собрали для
вас рекомендации по эксплуатации вашего велосипе-
да и множество полезной информации о велосипед-
ной технике, обслуживанию и уходу. Прочтите,
пожалуйста, внимательно это краткое руководство
MERIDA. Это стоит того, даже если вы уже на протя-
жении всей жизни ездите на велосипеде. Именно за
последние годы велосипедная индустрия сделала
стремительный шаг вперед.

Чтобы получать удовольствие от езды и чувствовать
себя в безопасности, прежде чем садиться на ваш
велосипед MERIDA, вам следует регулярно осущест-
влять функциональный контроль, который описывает-
ся в главе «Перед каждой поездкой».

Поэтому прежде чем первый раз прокатиться на
вашем новом велосипеде MERIDA, вам следует обяза-
тельно ознакомиться с главой «Перед первой поезд-
кой».

Даже руководство объёмом с энциклопедию не может
охватить каждую возможную комбинацию существую-
щих моделей велосипедов и их компонентов.

Уважаемые покупатели велосипедов MERIDA,

Поэтому данное краткое руководство MERIDA сфоку-
сировано на вашем недавно приобретенном велоси-
педе MERIDA и наиболее распространенных деталях и
содержит важнейшие рекомендации и требования.

При проведении подробно описанных работ по
регулировке и техническому обслуживанию

(d)

 следу-

ет всегда учитывать, что инструкции и рекомендации
распространяются исключительно на данный велоси-
пед марки MERIDA.

Эти советы не применимы к другим моделям велоси-
педов. Из-за многообразия исполнений и различий
между моделями описание работ может быть непол-
ным. Обязательно ознакомьтесь с подробным руковод-
ством по эксплуатации MERIDA и инструкциями произ-
водителей комплектующих на предоставляемом диске
MERIDA  CD-ROM.  Обратите внимание, что эти
инструкции могут требовать дополнения в зависимо-
сти от опыта и мастерства исполнителя. Для проведе-
ния некоторых видов работ могут потребоваться
дополнительные (специальные) инструменты или
инструкции. Из настоящего руководства вы не
получите знаний велосипедного механика.

Перед тем как вы отправитесь в поездку, еще несколько
слов о том, что особенно важно для нас – велосипеди-
стов: никогда не ездите без подобранного по размеру
шлема и очков

(e)

На предоставляемом диске MERIDA
CD-ROM вы найдете подробные руковод-
ства по эксплуатации к велосипедам

MERIDA, инструкции производителей комплектую-
щих, а также соответствующие ссылки на
веб-страницы.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ȼɵɧɨɫɪɭɥɹ
Ɋɭɥɶ
Ɇɚɧɟɬɤɢ
Ɍɨɪɦɨɡɧɚɹɪɭɱɤɚ

ɉɨɞɲɢɩɧɢɤ
ɪɭɥɟɜɨɣɤɨɥɨɧɤɢ

ɉɟɪɟɞɧɢɣɬɨɪɦɨɡ
Ɍɨɪɦɨɡɧɨɣɞɢɫɤ

Колесо:
ɗɤɫɰɟɧɬɪɢɤɨɜɵɣ
ɡɚɠɢɦɫɴɺɦɧɚɹɨɫɶ
Ɉɛɨɞ
ɉɨɤɪɵɲɤɚ
ɋɩɢɰɚ
ȼɬɭɥɤɚ
ɇɢɩɩɟɥɶ

Рама:

1

 Верхняя труба

2

 Подседельная труба

3

 ɇɢɠɧɹɹɬɪɭɛɚ

 Ɂɚɞɧɢɟɧɢɠɧɢɟɩɟɪɶɹ

ɋɟɞɥɨ

ɉɨɞɫɟɞɟɥɶɧɵɣɲɬɵɪɶ

Ɂɚɠɢɦɩɨɞɫɟɞɟɥɶɧɨɝɨ

ɲɬɵɪɹ

Ɂɚɞɧɢɣɬɨɪɦɨɡ

Ɍɨɪɦɨɡɧɨɣɞɢɫɤ

ɉɟɪɟɞɧɢɣɦɟɯɚɧɢɡɦ

ɩɟɪɟɤɥɸɱɟɧɢɹɩɟɪɟɞɚɱ

ɋɢɫɬɟɦɚɡɚɞɧɢɯɡɜɟɡɞ

ɤɚɫɫɟɬɚ

Ɂɚɞɧɢɣɦɟɯɚɧɢɡɦɩɟɪɟ-

ɤɥɸɱɟɧɢɹɩɟɪɟɞɚɱ

ɐɟɩɶ

ɋɢɫɬɟɦɚ

ɒɚɬɭɧ

5

 Ɂɚɞɧɢɟɜɟɪɯɧɢɟɩɟɪɶɹ

6

 Ɋɭɥɟɜɚɹɬɪɭɛɚ

7

 Ⱥɦɨɪɬɢɡɚɬɨɪ

Амортизационная вилка:

I

 Ʉɨɪɨɧɚ

II

 ȼɧɭɬɪɟɧɧɹɹɬɪɭɛɚ

III

 ɇɨɝɚɜɢɥɤɢ

IV

 ɉɚɡɵɤɪɟɩɥɟɧɢɹɤɨɥɟɫɚ

 ɞɪɨɩɚɭɬ)

1

2

3

4

5

6

7

I

IV

III

II

e

f

g

h

5

Обязательно используйте хорошо заметную светлую
одежду, пригодную для езды на велосипеде, прилега-
ющие к ногам брюки - или же используйте резинки
для брюк, и обувь, которая подходит к установленной
системе педалей

(f)

. При участии в уличном движении

передвигайтесь осторожно и соблюдайте правила
дорожного движения, чтобы не подвергать опасности
ни себя, ни других.

С помощью настоящего руководства вы не научитесь
ездить на велосипеде. При езде на велосипеде
необходимо осознавать, что это потенциально
опасная деятельность, и вы должны постоянно
контролировать свой велосипед MERIDA. При необхо-
димости посетите курсы для начинающих велосипеди-
стов.

Как и в любом виде спорта, при езде на велосипеде вы
можете получить травму. Садясь на велосипед,
необходимо осознавать и принимать во внимание эту
опасность. Всегда помните, что на велосипеде вы не
располагаете защитными устройствами автомобиля
(такими как кузов, система антиблокировки тормозов
(ABS) или подушка безопасности). Поэтому всегда
передвигайтесь осторожно и уважайте других
участников дорожного движения.

Не ездите на велосипеде, находясь под воздействием
медикаментов, наркотиков или алкоголя, или если вы
утомлены. Не перевозите пассажиров на своем велоси-
педе MERIDA и не снимайте обе руки с руля. Соблюдай-
те установленные законом правила использования
велосипедов MERIDA вне дорог и в дорожном движе-
нии. Данные правила имеют различия в разных странах.
Передвигаясь по лесам или полям, берегите природу.
Проезжайте только по укреплённым и снабжённым
дорожными знаками дорогам и улицам

(g)

.

Если вы приобрели детский велосипед MERIDA, то
прежде чем ваш ребёнок отправится в первую поезд-
ку, обратите внимание на главу «Детские велосипеды
MERIDA» в вашем подробном руководстве по эксплуа-
тации  MERIDA и на предоставляемом диске MERIDA
CD-ROM. В некоторых странах для детей существуют
особые правила.

Прежде всего, мы хотели бы ознакомить вас с
конструкцией вашего велосипеда MERIDA.  Для этого
разверните переднюю обложку краткого руководства
MERIDA

(h)

. Здесь в качестве примера изображены

городской/треккинговый велосипед MERIDA,  горный
велосипед MERIDA и гоночный велосипед MERIDA, на
которых обозначены все используемые компоненты.
При чтении оставьте страницу развёрнутой, так чтобы
можно было легко найти составные части, упоминае-
мые в тексте.

При проведении технического обслужи-
вания и выполнении регулировок, в
интересах собственной безопасности, не

переоценивайте собственную квалификацию.
Если у вас есть сомнения или вопросы, обращай-
тесь в специализированный веломагазин MERIDA.

При езде на велосипеде нельзя цеплять-
ся за другие транспортные средства.
Нельзя ездить, сняв руки с руля. Ноги

можно снимать с педалей только когда этого
требует дорожная обстановка.

MERIDA — MORE BIKE!

-------------------------------------------------------------------------------------------------------------------------------------------------------------

a

b

c

Использование по назначению

Помните, что каждый тип велосипеда предназначен
для особого вида использования. Используйте ваш
велосипед MERIDA исключительно по назначению. В
противном случае существует опасность, что велоси-
пед MERIDA не выдержит нагрузки и выйдет из строя,
что может привести к непредсказуемым последстви-
ям! В случае применения не по назначению гарантия
теряет силу.

Гоночные велосипеды MERIDA

(а)

,



велосипеды

MERIDA для триатлона и велосипеды MERIDA для
гонок на время


(b)

предназначены для использова-

ния на проезжей части и дорогах с асфальтированным
или мощёным покрытием.

Циклокроссовые велосипеды/гоночные велоси-
педы MERIDA


(с),

могут также использоваться на

подготовленных грунтовых дорогах, просёлочных и
лесных дорогах, но не на тяжелом бездорожье. Они не
предназначены для эксплуатации, типичной для
горных велосипедов, в особенности для пересечения
горной местности в стиле «all-mountain», эндуро,
даунхилла, фрирайда и катания в велопарках.

Городские велосипеды MERIDA, треккинговые
велосипеды MERIDA, велосипеды MERIDA
категории «Urban» и детские велосипеды MERIDA


(е),

предусмотрены для использования на дорогах с

укрепленной поверхностью, т.е. на асфальтированных
улицах и велосипедных дорожках или проселочных
дорогах с мелким щебнем. Соблюдайте правила
дорожного движения, находясь на проезжей части.
Данные велосипеды MERIDA не предназначены для
использования на бездорожье и в каких бы то ни было
соревнованиях.

Категория 1: Гоночные велосипеды, велосипеды
для триатлона, велосипеды для гонок на время и
циклокроссовые велосипеды.

6

Категория 0 и 1: Городские велосипеды, треккин-
говые велосипеды и детские велосипеды.

Категория 1: Велосипеды MERIDA этой категории
рассчитаны для езды по укреплённым дорогам, на
которых колёса находятся в постоянном контакте с
поверхностью дороги. Как правило, это гоночные
велосипеды MERIDA с изогнутым или прямым рулём,
велосипеды MERIDA для триатлона или гонок на
время. Максимальный вес велосипедиста вместе с
багажом и велосипедом не должен превышать 120 кг.
При определённых обстоятельствах указанный макси-
мальный вес может быть дополнительно ограничен
рекомендациями по использованию производителей
комплектующих.

Гоночные велосипеды MERIDA, велоси-
педы MERIDA для триатлона, велосипе-
ды MERIDA для гонок на время и цикло-

кроссовые велосипеды MERIDA  по их концепции
и оснащению не предусмотрены для использова-
ния на общественных дорогах. Перед использо-

ванием на общественных дорогах необходимо
провести их оснащение предписанным для этого
оборудованием. Соблюдайте правила дорожного
движения, находясь на проезжей части. Дальней-
шую информацию вы найдёте в вашем подроб-
ном руководстве по эксплуатации MERIDA на
предоставляемом диске MERIDA CD-ROM.

Велосипеды MERIDA
категорий 0, 1, 2 и 3 не
предназначены для

выполнения прыжков, слайдов,
езды по ступенькам, стоппи,
вилли, трюков и т.д.!

-------------------------------------------------------------------------------------------------------------------------------------------------------------

e

f

g

h

7

Категория 0: Данная категория предусмотрена для
детских велосипедов. Дети не должны кататься
вблизи крутых склонов, ступенек или плавательных
бассейнов, а также на проезжей части, где движутся
автомобили. В основном, это относится к велосипе-
дам MERIDA с колесами диаметром 12-24 дюймов.
Максимальный вес ребёнка вместе с багажом и
велосипедом не должен превышать 80 кг.

Кроссовые велосипеды MERIDA

(f)

  имеют колёса

диаметром 28 дюймов (внутренний диаметр 622 мм) и
предусмотрены для использования на дорогах с
плотным покрытием, т. е. на асфальтированных улицах
и велосипедных дорожках или просёлочных дорогах с
мелким щебнем, но не на пересеченной местности.

Категория 1: Велосипеды MERIDA этой категории
рассчитаны для езды по укреплённым дорогам, на
которых колёса находятся в постоянном контакте с
поверхностью дороги. Максимальный вес велосипе-
диста вместе с багажом и велосипедом не должен
превышать  135 кг. При определённых обстоятель-
ствах указанный максимальный вес может быть
дополнительно ограничен рекомендациями по исполь-
зованию производителей комплектующих.

Городские велосипеды MERIDA, треккин-
говые велосипеды MERIDA, велосипеды
MERIDA для фитнеса и детские велосипе-

ды MERIDA по их концепции и оснащению не
всегда предусмотрены для использования на
общественных дорогах. Перед использованием
на общественных дорогах необходимо провести
их оснащение предписанным для этого оборудо-
ванием. Соблюдайте правила дорожного движе-
ния, находясь на проезжей части. Дальнейшую
информацию вы найдёте в вашем подробном
руководстве по эксплуатации MERIDA на предо-
ставляемом диске MERIDA CD-ROM.

Велосипеды MERIDA для кросс-кантри

(g)

, мара-

фона и горные велосипеды MERIDA для велопро-
гулок


(h)

также подходят для использования вне

дорог, однако, не для выполнения трюков, езды по
ступенькам и т. п., тренировок и соревнований катего-
рий фрирайд, дёрт, даунхилл.

Категория 2: Кроссовые велосипеды.

Категория 2: Велосипеды MERIDA этой категории
рассчитаны для езды по ровным дорогам, на которых
колёса находятся в постоянном контакте с поверхно-
стью дороги. Кроме того, они подходят для езды по
хорошо укреплённым просёлочным дорогам со
щебнем и внедорожным трассам с небольшим
уклоном, на которых в связи с небольшим перепадом
высот колёса могут кратковременно потерять сцепле-
ние с поверхностью дороги. Сюда входят кроссовые
велосипеды MERIDA, а также циклокроссовые велоси-
педы  MERIDA с гоночными рулями и ободными или
дисковыми тормозами.

Категория 3: Велосипеды MERIDA этой категории
включают велосипеды MERIDA категорий 1 и 2 и,
кроме того, подходят для использования на пересе-
ченной и неукреплённой местности. Также и единич-
ные прыжки входят в область применения данных
велосипедов MERIDA. Когда прыжки выполняются

Категории 3-5: Горный велосипед.
Как такового понятия «горный велосипед» больше
не существует. Для особых видов применения было
разработано множество разнообразных типов велоси-
педов.  Используйте ваш велосипед MERIDA только в
соответствии с предписанным назначением. Соблю-
дайте правила дорожного движения, находясь на
проезжей части. Максимальный вес велосипедиста
вместе с багажом и велосипедом не должен превы-
шать 135 кг.

Категория 3: Велосипеды для кросс-кантри, мара-
фона и горные велосипеды для велопрогулок.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

a

b

c

d



8

неопытными велосипедистами, могут происходить
жесткие приземления, из-за которых значительно
возрастает воздействие различных сил на велосипед,
что может привести к его повреждению и травме
велосипедиста. Типичными представителями данной
категории являются велосипеды MERIDA МТВ
хард-тейл и двухподвесы с коротким ходом амортиза-
тора.

Велосипеды MERIDA для езды по пересеченной
местности в стиле эндуро


(a)

  и «all-mountain»

(b)



сконструированы для использования вне дорог
(«Alpencross» (горный кросс) и т. д.), однако не для
выполнения трюков, езды по ступенькам и т. п., трени-
ровок и скоростных спусков в стиле даунхилл или
прыжков в стиле дёрт.

Дёртовые велосипеды MERIDA

(c)

  предназначены

для более жёсткой эксплуатации на специально
оборудованных площадках. Существуют различные
типы, предназначенные либо для трюков и шоу, для

Горные велосипеды MERIDA (кроссовые
велосипеды, горные велосипеды для
кросс-кантри, марафона и велопрогулок,

езды в стиле эндуро и «all-mountain», дерта и
фрирайда) по их концепции и оснащению не
предусмотрены для использования на обще-
ственных дорогах. Перед использованием на
общественных дорогах необходимо провести их
оснащение предписанным для этого оборудова-
нием. Соблюдайте правила дорожного движения,
находясь на проезжей части. Дальнейшую
информацию вы найдёте в вашем подробном
руководстве по эксплуатации MERIDA на предо-
ставляемом диске MERIDA CD-ROM.

Категория 5: Дёртовые велосипеды и велосипеды
MERIDA для фрирайда.

Категория 4: Велосипеды MERIDA для езды по пере-
сеченной местности в стиле эндуро и «all-mountain».

прыжков и фристайла на специальной полосе препят-
ствий, либо для гонок.

Категория 4: Данная категория включает велосипеды
MERIDA категорий 1-3. Кроме того, такие велосипеды
подходят для тяжелого бездорожья с большими
неровностями, резкими перепадами высот и более
высокими скоростями. Систематичные прыжки
опытных велосипедистов не представляют собой
проблему для велосипедов MERIDA этой категории.
Тем не менее, они не предназначены для постоянного
использования в велопарках. В связи с более высокой
нагрузкой велосипеды этой категории необходимо
проверять на наличие возможных повреждений после
каждой поездки. Типичными представителями данной
категории являются двухподвесные велосипеды
MERIDA с средним ходом амортизатора.

Категория 5: Этот вид эксплуатации относится к
тяжелым условиям бездорожья, характеризующимся
большими неровностями и чрезвычайно крутыми
спусками/подъёмами, которые могут преодолеваться
лишь опытными и тренированными велосипедистами с
высоким техническим уровнем. Высокие прыжки на
высоких скоростях, а также использование в специали-
зированных велопарках или на трассах для даунхилла
являются типичными характеристиками этой категории.
При использовании такого велосипеда MERIDA после
каждой поездки необходимо проводить тщательную
проверку на наличие возможных повреждений.
Полученные повреждения даже при небольших после-
дующих нагрузках могут стать причиной выхода из
строя. Также  необходимо проводить регулярную
замену деталей, влияющих на  безопасность эксплуата-
ции. Настоятельно рекомендуется использование
специальной защитной экипировки. Представителями
данной категории являются двухподвесные велосипеды
MERIDA с длинным ходом амортизатора.

Велосипеды MERIDA для фрирайда

(d)

 предназна-

чены для езды с прыжками и спрыгиванием (дроп) на
самой сложной пересечённой местности и в велопарках.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

e

f

g

h

Гоночные велосипеды, велосипеды
для триатлона и гонок на время
Циклокроссовые / гоночные велосипеды
Городские, треккинговые велосипеды
Велосипеды для фитнесса
Детские велосипеды
Горные велосипеды

120 кг
120 кг
135 кг
120 кг

80 кг

135 кг

9

Ваш велосипед MERIDA рассчитан на максимальную
общую массу. Для её расчёта суммируются вес
велосипедиста, багажа и велосипеда MERIDA. Макси-
мальная общая масса указана в следующей таблице,
паспорте велосипеда в данном руководстве, или же
вы можете обратиться за информацией в специализи-
рованный веломагазин MERIDA.

В каталогах, журналах, рекламе, или
видео вы можете видеть велосипеди-
стов, выполняющих различные трюки.

Как правило эти люди профессионалы прошед-
шие специальную, длительную подготовку. Не
переоценивайте свои возможности, всегда
используйте защитную экипировку, но всегда
помните, что даже используя самые современ-
ные средства защиты, экстремальное катание,
участие в соревнованиях могут привести к
серьёзным травмам, в том числе и опасным для
жизни.

Допустимая общая масса:

С детскими велосипедами MERIDA, гоноч-
ными и циклокроссовыми велосипедами
MERIDA, а так же полноподвесными

велосипедами MERIDA не разрешается использо-
вать прицепы, которые крепятся к трубам или
перьям заднего треугольника. Однако, разрешает-
ся крепление прицепов к оси заднего колеса.

Используйте ваш велосипед MERIDA
исключительно по назначению, в против-
ном случае существует опасность, что

велосипед MERIDA не выдержит нагрузки и выйдет
из строя. Опасность падения!

Дальнейшую информацию об использова-
нии по назначению вашего велосипеда



MERIDA, а также относительно разрешен-

ной максимальной общей массы (велосипедист,
велосипед MERIDA и багаж) вы найдете в паспорте
велосипеда и в главе «Перед первой поездкой».

Перед первой поездкой

Участие в дорожном движении разрешается
только при условии выполнения требований
законодательства. В разных странах они различ-
ны, поэтому велосипеды MERIDA могут быть
оснащены не полностью

(e-f)

. Узнайте в специа-

лизированном  веломагазине  MERIDA о законах и
постановлениях, действующих в вашей стране
или месте, где вы собираетесь использовать
велосипед.  Оснастите ваш велосипед MERIDA
соответствующим образом, прежде чем исполь-
зовать его в дорожном движении.

Дальнейшую информацию вы найдёте в главе
«Законодательные требования для участия в
дорожном движении» в вашем подробном
руководстве по эксплуатации велосипеда
MERIDA на предоставляемом диске  MERIDA
CD-ROM.

1.

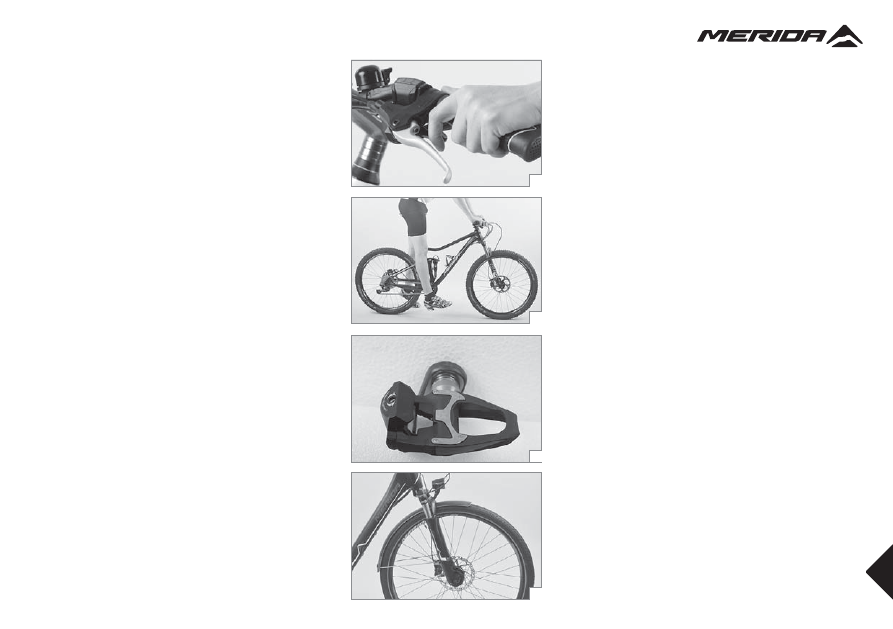

Хорошо ли вы знакомы с устройством тормоза

(g)

? Ознакомьтесь с паспортом велосипеда и

убедитесь, можете ли вы управлять передним
тормозом той ручкой (правой или левой), к
которой вы привыкли. Если это не так, то попро-

2.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

a

b

c

d

10

сите персонал специализированного веломагази-
на MERIDA ещё до первой поездки переставить
тормозные ручки.

Современные тормоза могут обладать более
мощным тормозным усилием, чем тормоза,
выпускавшиеся ранее. Выполните несколько
пробных торможений

(h)

 на ровном участке с

нескользкой поверхностью, свободном от дорож-
ного движения! Постепенно перейдите к более
сильному торможению на более высокой скорости.
Дальнейшую информацию вы найдёте в главе
«Устройство тормозов» в этом кратком руковод-
стве MERIDA, а также в вашем подробном
руководстве по эксплуатации MERIDA и в
инструкциях производителей компонентов на
предоставляемом диске MERIDA CD-ROM.

Хорошо ли вы знакомы с устройством переключе-
ния передач и его функциями

(a)

? Попросите

персонал специализированного веломагазина
MERIDA объяснить и при необходимости ознако-
мить вас с новой системой переключения передач
на участке вне дорожного движения.
Дальнейшую информацию вы найдёте в главе
«Система переключения передач» в этом кратком
руководстве MERIDA, а также в вашем подробном
руководстве по эксплуатации MERIDA и в
инструкциях производителей компонентов на
предоставляемом диске MERIDA CD-ROM.

Дальнейшую информацию вы найдёте в главе
«Индивидуальная регулировка велосипеда MERIDA»
в этом кратком руководстве MERIDA, а также в
вашем подробном руководстве по эксплуатации
MERIDA и в инструкциях производителей компонен-
тов на предоставляемом диске MERIDA CD-ROM.

3.

Правильно ли установлены седло и руль? Седло
должно быть установлено таким образом, чтобы
вы могли пяткой достать до педали в её нижнем
положении. Убедитесь в том, что, сидя в седле, вы
можете достать до земли носками ног

(b)

. Попро-

сите персонал специализированного магазина
MERIDA помочь, если вы захотите изменить положе-
ние седла.

4.

Если на вашем велосипеде MERIDA  установлены
контактные, фиксируемые педали

(c)

: Приходи-

лось ли вам уже ездить в предназначенной для
этого обуви? Сначала в неподвижном состоянии
тщательно изучите операции фиксации и освобо-
ждения. Попросите персонал специализирован-
ного веломагазина MERIDA  объяснить вам
устройство педалей.
Дальнейшую информацию вы найдёте в вашем
подробном руководстве по эксплуатации MERIDA
и в инструкциях производителей компонентов на
предоставляемом диске MERIDA CD-ROM.

5.

Если вы приобрели велосипед MERIDA с аморти-
зационной подвеской

(d)

, то в специализирован-

ном веломагазине MERIDA вам должны правильно
отрегулировать настройки амортизатора. Непра-
вильная регулировка амортизационных элемен-
тов может стать причиной их неудовлетворитель-
ной работы или повреждения. В этом случае
ухудшаются ходовые качества, и вы не добьётесь
максимальной безопасности и удовольствия от
катания на велосипеде.
Дальнейшую информацию вы найдёте в главах
«Амортизационные вилки» и «Амортизированная
задняя подвеска» в этом кратком руководстве
MERIDA, а также в вашем подробном руководстве
по эксплуатации MERIDA и в инструкциях произ-
водителей компонентов на предоставляемом
диске MERIDA CD-ROM.

6.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

e

f

g

h

11

Имейте ввиду, на велосипедах с изогну-
тым рулем

(е)

, при верхнем хвате руля

потребуется больше времени для

использования тормозных рычагов, находящихся
в нижней части руля.

Используйте ваш велосипед MERIDA
исключительно по назначению, в против-
ном  случае существует опасность, что

ваш велосипед MERIDA не выдержит нагрузки и
выйдет из строя. Опасность падения!

Обратите внимание, тормозное действие
и сцепление шин ухудшаются на влаж-
ной поверхности. Передвигайтесь по

мокрой дороге аккуратнее и медленнее, чем по
сухой.

В связи с их специальным назначением
на некоторых дертовых велосипедах
MERIDA

(g)

установлен только один

тормоз. Второй тормоз обычно входит в
комплект поставки и при необходимости может
быть установлен. На таких велосипедах MERIDA
можно кататься только на специально подготов-
ленных трассах.

Необходимо особенно тщательно
следить за тем, чтобы у вас было доста-
точно свободного пространства между

верхней трубой и промежностью

(f)

, чтобы не

получить травму при необходимости быстро
сойти с велосипеда.

При отсутствии практики и/или слишком
жёсткой регулировке контактных педалей
возможно, что вы не сможете высвободить

ноги из педалей! Опасность падения!

Если вы упали вместе с вашим велосипе-
дом  MERIDA, то обязательно проверьте
велосипед в соответствии с главой «Перед

каждой поездкой». Возвращайтесь назад на вашем
велосипеде  MERIDA,  только если все проверки
пройдены безукоризненно, и будьте очень осторож-
ны. Ни в коем случае нельзя сильно тормозить или
разгоняться и ехать стоя. Если у вас возникли
сомнения, попросите лучше довезти вас на машине,
чем подвергать себя риску. Вернувшись домой,
необходимо еще раз тщательно проверить ваш
велосипед  MERIDA.  Если у вас есть сомнения или
вопросы, обращайтесь в специализированный
веломагазин MERIDA.

Прежде чем установить прицеп

 (h)

на

ваш городской, треккинговый велоси-
пед MERIDA или горный велосипед

MERIDA MTB с жёсткой подвеской заднего
колеса, обратитесь в специализированный
веломагазин MERIDA.

Прежде чем установить на ваш велосипед
детское кресло, убедитесь в возможности
такой установки в паспорте велосипеда

или обратитесь в специализированный веломагазин
MERIDA.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

a

b

c

d

12

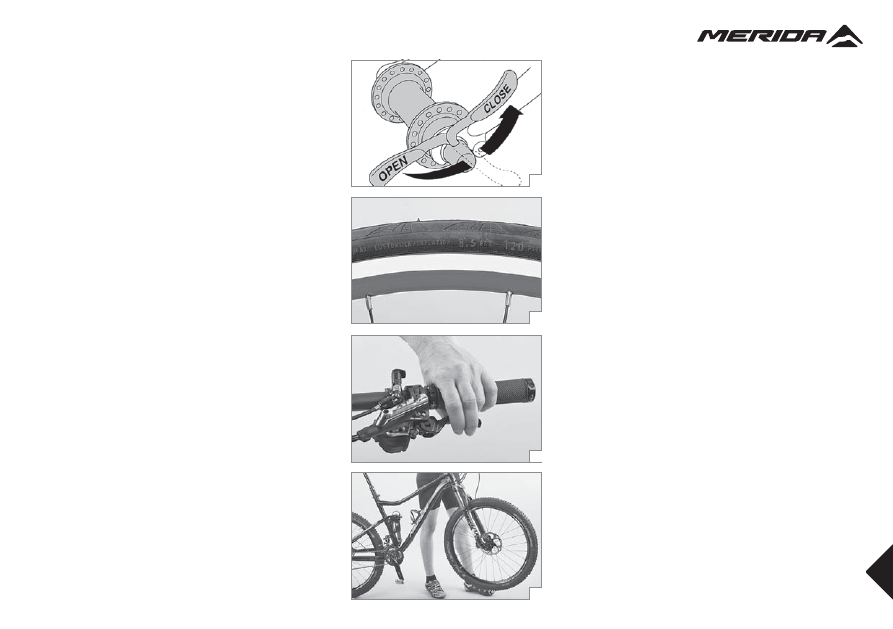

Перед каждой поездкой

Правильно ли зафиксированы рычаги эксцентри-
ковых зажимов

(a)

, съёмные оси или гайки

крепления переднего и заднего колёс, седла и
прочих элементов конструкции? Дальнейшую
информацию вы найдёте в главе «Обращение с
эксцентриковыми зажимами и съёмными осями»
в этом кратком руководстве MERIDA, а также в
вашем подробном руководстве по эксплуатации
MERIDA и в инструкциях производителей компо-
нентов на предоставляемом диске MERIDA
CD-ROM.

1.

В хорошем ли состоянии шины и достаточное ли в
них давление? Информация о минимальном и
максимальном давлении (в бар или PSI) указана
на покрышке сбоку

(b)

. Дальнейшую информацию

вы найдёте в главе «Колёса и шины» в вашем
подробном руководстве по эксплуатации MERIDA
и в инструкциях производителей компонентов на
предоставляемом диске MERIDA CD-ROM.

2.

Прокрутите оба колеса, проверив их на биение.
Если у вас на колесах использованы дисковые
тормоза, обратите внимание на зазор между
перьями и ободом или покрышкой, если у вас
ободные тормоза, — между колодкой и ободом.

3.

Биение при вращении может свидетельствовать о
повреждениях покрышек, деформации осей или
спиц. Дальнейшую информацию вы найдёте в
главе «Колёса и шины» в вашем подробном
руководстве по эксплуатации MERIDA и в
инструкциях производителей компонентов на
предоставляемом диске MERIDA  CD-ROM.

Выполните проверку тормозной системы в непод-
вижном состоянии, для этого с усилием зажмите
тормозную ручку

(c)

. Тормозные колодки должны

при этом одновременно касаться обода и плотно
прилегать к его поверхности. Они не должны
касаться шин ни при торможении, ни в любом
другом положении. Рычаг не должен полностью
притягиваться к рулю, а в случае гидравлических
тормозов на тросах не должна выступать
жидкость! Проверьте толщину тормозных
колодок. У гидравлических тормозов тормозной
рычаг не должен «проваливаться». Если  давление
ощущается только после многократного нажатия
на тормозной рычаг, вам следует немедленно
обратиться в специализированный веломагазин
MERIDA для проверки вашего велосипеда.
Дальнейшую информацию вы найдёте в главе
«Устройство тормозов» в этом кратком руковод-
стве MERIDA, а также в вашем подробном
руководстве по эксплуатации MERIDA и в
инструкциях производителей компонентов на
предоставляемом диске MERIDA CD-ROM.

4.

Приподнимите ваш велосипед MERIDA и отпусти-
те с небольшой высоты, чтобы он «самортизиро-
вал» на колесах

(d)

. Прислушайтесь, нет ли

дребезжащего звука. При необходимости
проверьте подшипники и резьбовые соединения.
При необходимости немного подтяните их.

5.

Ваш велосипед MERIDA прошел многочисленные
проверки во время сборки и последующего конечного
контроля персоналом специализированного велома-
газина MERIDA. Возможно, что в результате транс-
портировки вашего велосипеда MERIDA могли
произойти изменения его функциональности, так же
возможно, что во время стоянки третьи лица могли
вмешаться в настройки вашего велосипеда MERIDA,
поэтому перед каждой поездкой вам обязательно
нужно проверять следующее:

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..       1      2     ..
