ОАО «АВАР». Каталог продукции - часть 7





Переключатели
Circuit breakers
Переключатели предназначены для регулирования
Switches are intended to adjust lighting level of car control
уровня освещением органов управления автомобиля
elements and level of heating elements.
и регулирование уровня нагрева обогревательного
элемента.
Серия 87.3710
Series 87.3710
Масса не более 0,06 кг
Применяемость: Шевроле Нива, легковые
87.3710
Mass not more than 0,06 kg
и грузовые автомобили, автобусы
Application: Chevrolet Niva, cars, trucks,
Цвет подсветки символа
buses
и шкалы — светло-зеленый
Color of symbol and scale
Подключение: колодка 2123-3724566
backlight is green
(98067-1002)
Connection: socket 2123-3724566
(98067-1002)
Электрическая схема/Electrical diagram
87.3710-01
87.3710-01
85
Переключатели
Circuit breakers
Переключатели стеклоподъемников предназначены для
Window switches are intended to control
управления моторедуктором стеклоподъемника.
gear motor of window switches.
Серия 92.3709
Series 92.3709
Применяемость: Lada Самара (2113, 2114, 2115),
Lada 2110, 2111, 2112, Шевроле Нива, УАЗ Патриот,
сельхозтехника
Application: Lada Samara (2113, 2114, 2115), Lada 2110,
2111, 2112, Chevrolet Niva, UAZ Patriot, agricultural machinery
Способ крепления: защелками корпуса
Fastening technique: by the catches of the body
Подключение: колодка 469.70.00.00-01 (2106-3724568)
Connection: socket 469.70.00.00-01 (2106-3724568)
К данному переключателю производится пластмассовая
рамка 21093-3709.680
Масса не более 0,015 кг
Mass not more than 0,015 kg
Электрическая схема/Electrical diagram
Цвет
Номинальное
Номинальный ток (при индуктивной
Color
Обозначение
Падение
напряжение, В
нагрузке 2мГн.), А
изделия
напряжения, мВ/А
Nominal
Current rating (under inductive load
Видовые поверхности
Символ
Подсветка символа
Designation
Drop in voltage, mV/A
voltage, V
2 µH), A
Visual surfaces
Symbol
Symbol backlight
92.3709
12
10
<10
Чёрный
Белый
Светло-зелёный
92.3709-01
12
10
<10
Чёрный
Белый
Зелёный
92.3709-04
24
5
<10
Чёрный
Белый
Светло-зелёный
87
Переключатели
Circuit breakers
Переключатель предназначен для управления
Switches are intended to control electric circuits of
различными потребителями электроэнергии в
various consumers.
автомобилях.
Серия 882.3709
Series 882.3709
Масса не более 0,03 кг
Mass not more than 0,03 kg
Электрическая схема/Electrical diagram
Применяемость: Lada Самара (2113, 2114,
2115), Шевроле Нива, легковые и грузовые
автомобили, автобусы
Application: Lada Samara (2113, 2114, 2115),
Chevrolet Niva, cars, trucks, buses
Способ крепления: защелками корпуса
Fastening technique: by the catches of the body
Подключение: колодка 2114-3724-37245000
Connection: socket 2114-3724-37245000
Цвет
Номинальное
Номинальный ток (при
Color
Обозначение
Падение
напряжение, В
индуктивной нагрузке 2мГн.), А
изделия
напряжения, мВ/А
Подсветка
Nominal
Current rating (under inductive load
Видовые поверхности
Символ
Подсветка символа
сигнализатора
Designation
Drop in voltage, mV/A
voltage, V
2 µH), A
Visual surfaces
Symbol
Symbol backlight
Controlling assembly
backlight
882.3709М
12
8
<10
Чёрный
Белый
Светло-зелёный
Зелёный
882.3709-01
24
5
<10
Чёрный
Белый
Светло-зелёный
Зелёный
88
Переключатели
Circuit breakers
Переключатели стеклоподъемников предназначены для
Window switches are intended to control
управления моторедуктором стеклоподъемника.
gear motor of window switches.
Серия 921.3709
Series 921.3709
Применяемость: Lada Калина (1117, 1118, 1119), Lada Калина FL (2192,
2194), Lada Гранта (2190), Газель-Бизнес, Газель-NEXT, УАЗ
Application: Lada Kalina (1117, 1118, 1119), Lada Kalina FL (2192, 2194),
Lada Granta (2190), Gazelle-Business, Gazelle-NEXT, UAZ
Способ крепления: защелками корпуса
Fastening technique: by the catches of the body
Подключение: колодка Ф57.830.081 или 2106 - 3724568
Connection: socket Ф57.830.081 or 2106 - 3724568
Масса не более 0,018 кг
Mass not more than 0,018 kg
Номинальная нагрузка
Цвет
Обозначение
Электическая
Номинальное
Rated loading
Color
схема
напряжение, В
Designation
Индуктивная (при нагрузке
Electrical diagram
Nominal voltage, V
Активная, A
2мГн), A
Видовые поверхности
Символы
Подсветка
символов
Active, A
Inductive (under inductive load
Visual surfaces
Symbol
2 µH), A
Symbol backlight
921.3709
2
12
10
28
Светло-зелёный
921.3709-01
1
12
10
28
Светло-зелёный
Чёрный
Белый
921.3709-02
2
24
5
14
Светло-зелёный
921.3709-03
2
12
10
28
Зелёный
89
Блоки управления
Сontrol panels
Блоки управления наружными зеркалами
Control modules of exterior mirrors are intended
предназначены для коммутации электрических цепей
to adjust side rear-view mirrors.
электродвигателей приводов поворота наружных
зеркал заднего вида автомобилей.
Серия 12.3769
Series 12.3769
Масса не более 0,07 кг
Mass not more than 0,07 kg
Подключение:
колодка по OCT 37.003.032-88
Connection:
socket OCT 37.003.032-88
Применяемость: Шевроле Нива
Application: Chevrolet Niva
Цвет
Момент
Сопротивление
Номинальное
Усилие
Color
переключения,
Степень
изоляции,
Обозначение
напряжение,B
Ток коммутации, А
Режим работы
переключения, Н
Н·см
защиты
МОм
Видовые
Подсветка
поверхности
Символ
символа
Designation
Nominal
Commutation current, A
Operation mode
Steering effort of
Shift point,
Protection
Insulance,
voltage, V
trow-back, N
Symbol
Symbol
N•cm
MOhm
Visual surfaces
backlight
0,25 при индуктивной
12.3769
12
нагрузке 30 мГи
Переключатель
Рукоятка
управления
переключения
IP4X
>10
Чёрный
Белый
Светло-зелёный
S1
поворотом зеркал
выбора зеркала от
10±4
3 до 7
0,1 при индуктивной
12.3769-01
24
нагрузке 30 мГи
91

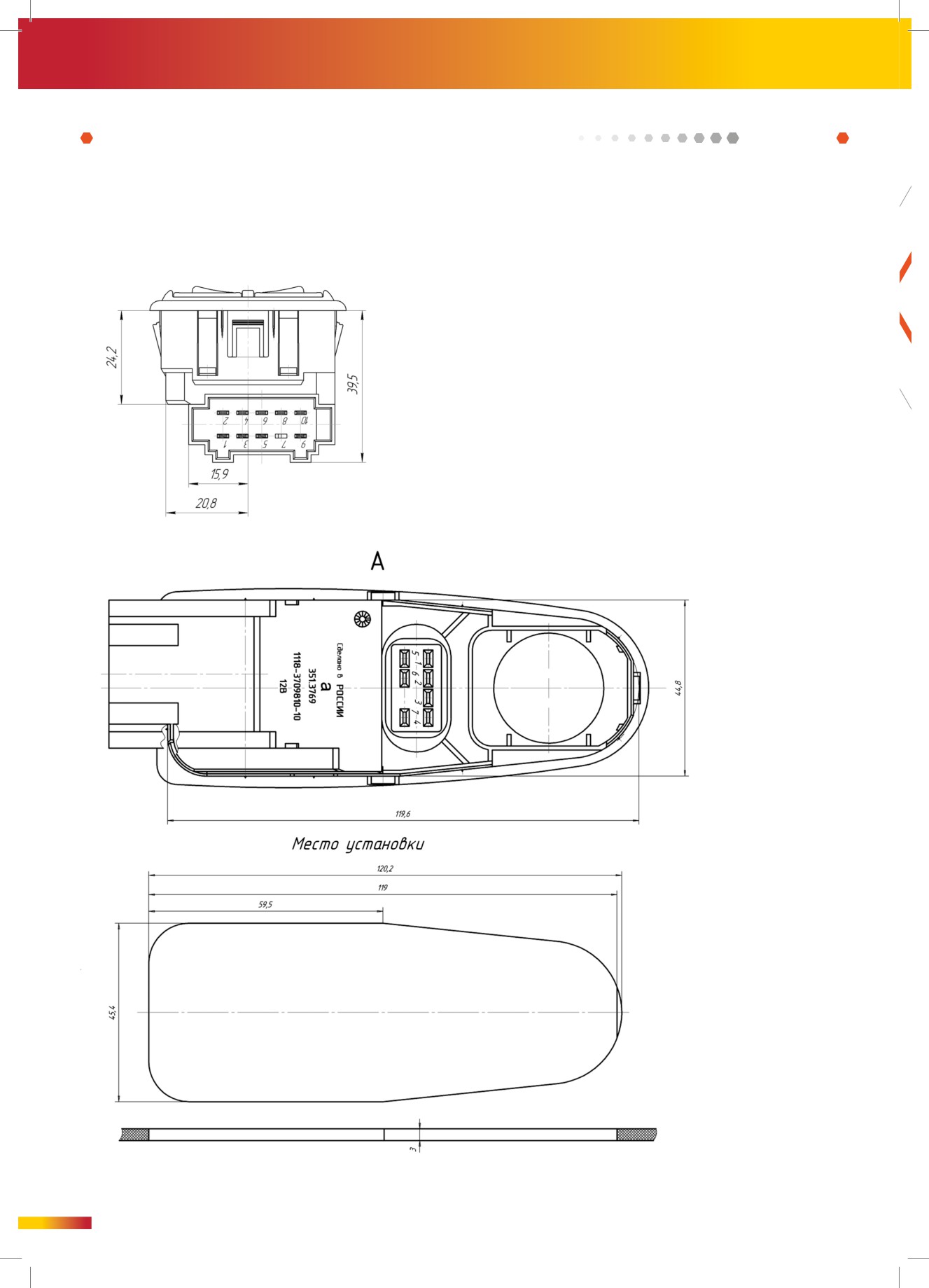

Блоки управления
Сontrol panels
Блоки управления предназначены для коммутации
Control modules are intended to commutate electric
электрических цепей электродвигателей приводов
circuits of gear motor window switches, side rear-view mir-
стеклоподъемников, электродвигателей приводов
rors and to lock car doors.
поворота наружных зеркал заднего вида, а также
блокировки дверей автомобилей.
351.3769
351.3769
Масса не более 0,075 кг
Mass not more than 0,075 kg
Подключение: блок переключателей подключается колодкой
AMP 1-929623-1, выключатель блокировки дверей колодкой
2106-3724564
Connection: control module by socket AMP 1-929623-1, door
lock switch by socket 2106-3724564
Цвет
Момент
Номинальное
переключения,
Сопротивление
Color
Степень
изоляции,
Обозначение
напряжение, B
Ток коммутации, А
Режим работы
Н•см
защиты
МОм
Подсветка
Контрольный
Видовые
Символ
символа
Designation
Nominal
Commutation current, A
Operation mode
Shift point,
поверхности
сигнализатор
Protection
Insulance, MOhm
voltage, V
N•сm
Symbol
Symbol
Visual surfaces
backlight
Controlling assembly
Переключатель
Переключатель
Момент
351.3769
12
стеклоподъемников 10±0,5, ток
стеклоподъемников — S3
переключения
IP4X
>10
Чёрный
Белый
Светло-зелёный
-
Переключатель
в режиме торможения двигателя
клавиш от 5 до 9
блокировки дверей — S3
28 при 2 мГн
97
