Выключатели
Switches
379.3710-07М
379.3710-07М
Масса не более 0,04 кг
Mass not more than 0,04 kg
Подключение: колодка 608212 по ОСТ 37.003.032-88
Connection: socket 608212 ОСТ 37.003.032-88
Применяемость: УАЗ Патриот
Application: UAZ Patriot
Электрическая схема/Electrical diagram
Цвет
Электрическая
Номинальное
Ток
Режим
Усилие
Степень
Сопротивление
прочность
Обозначение
Color
напряжение, В
коммутации, А
работы
переключения, Н
защиты
изоляции, МОм
изоляции, В
Designation
Nominal
Commutation
Operation
Steering effort of
Level of
Insulance, MOhm
Insulating
voltage, V
current, A
mode
trow-back, N
protection
strength, V
Клавиша
Подсветка символа
Подсветка сигнализатора
Button
Symbol backlight
Controlling assembly backlight
379.3710-07М
12
8
S1
17
IP4X
> 10
> 1000
Серый
Красный
-
57
Выключатели
Switches
Выключатели унифицированные предназначены
Unified switches are intended to commutate
для коммутации электрических цепей автомобиля.
electric circuits.
Серия 3832.3710М
Series 3832.3710М
Масса не более 0,045 кг
Mass not more than 0,045 kg
Подключение:
колодка 608608 по ОСТ 37.003.032-88
Connection:
socket 608608 ОСТ 37.003.032-88
Тип подсветки символа:
двухрежимный от встроенного светодиода
Type of symbol illumination:
two mode illumination from embedded lamp
Расшифровка обозначения изделия
Электрическая схема/Electrical diagram
02
03
05
08
10
11
Цвет
Электрическая
Номинальное
Ток
Режим
Усилие
Степень
Сопротивление
прочность
Обозначение
Color
напряжение, В
коммутации, А
работы
переключения, Н
защиты
изоляции, МОм
изоляции, В
Designation
Nominal
Commutation
Operation
Steering effort of
Level of
Insulance, MOhm
Insulating
voltage, V
current, A
mode
trow-back, N
protection
strength, V
Клавиша
Подсветка символа
Подсветка сигнализатора
Button
Symbol backlight
Controlling assembly backlight
Светло-зелёный,
3832.3710М
12
8
S1
17
IP4X
> 10
> 1000
Чёрный
жёлтый, красный
-
Условное сокращенное
Наименование выключателя
Символ
обозначение выключателя
Function
Symbol
Designation
3832.3710-11.47М
Выключатель аварийной остановки двигателя
3832.3710-11.58М
Выключатель ABS
3832.3710-11.46М
Выключатель открывания пассажирских дверей
Обозначение остальных выключателей необходимо определять согласно таблицы символов на странице 124
59
Выключатели
Switches
Выключатели унифицированные предназначены
Unified switches are intended to commutate
для коммутации электрических цепей автомобиля.
electric circuits.
Серия 3842.3710М
Series 3842.3710М
Масса не более 0,045 кг
Mass not more than 0,045 kg
Подключение:
колодка 608608 по ОСТ 37.003.032-88
Connection:
socket 608608 ОСТ 37.003.032-88
Тип подсветки символа:
двухрежимный от встроенного светодиода
Type of symbol illumination:
two mode illumination from embedded lamp
Электрическая схема/Electrical diagram
02
03
05
08
10
11
Расшифровка обозначения изделия
Цвет
Электрическая
Номинальное
Ток
Режим
Усилие
Степень
Сопротивление
прочность
Обозначение
Color
напряжение, В
коммутации, А
работы
переключения, Н
защиты
изоляции, МОм
изоляции, В
Designation
Nominal
Commutation
Operation
Steering effort of
Level of
Insulance, MOhm
Insulating
voltage, V
current, A
mode
trow-back, N
protection
strength, V
Клавиша
Подсветка символа
Подсветка сигнализатора
Button
Symbol backlight
Controlling assembly backlight
Светло-зелёный,
3842.3710М
24
5
S1
17
IP4X
> 10
> 1000
Чёрный
-
жёлтый, красный
60
Выключатели
Switches
3842.3710М
3842.3710М
Условное сокращенное
Наименование выключателя
Символ
Условное сокращенное
Наименование выключателя
Символ
обозначение выключателя
обозначение выключателя
Function
Symbol
Function
Symbol
Designation
Designation
Выключатель стеклоочистителя и стеклоомывателя
3842.3710-02.04М
Выключатель света задних противотуманных фонарей
3842.3710-11.18М
ветрового стекла
3842.3710-02.05М
Выключатель света поворотной фары-искателя
3842.3710-11.36М
Выключатель включения электрофакельного
подогрева
3842.3710-02.06М
Выключатель света дополнительных фар
3842.3710-02.03М
Выключатель света противотуманных фар
3842.3710-02.09М
Выключатель освещения салона
3842.3710-02.11М
Выключатель датчиков топливных баков
Выключатель блокировки межколесного
3842.3710-02.13М
Выключатель включения вентилятора
3842.3710-10.28М
дифференциала
3842.3710-02.15М
Выключатель вентилятора отопителя
3842.3710-10.30М
Выключатель включения коробки отбора мощности
3842.3710-02.17М
Выключатель включения холодильника
3842.3710-10.64М
Выключатель заслонки свежего воздуха
3842.3710-02.23М
Выключатель обогрева зеркала
3842.3710-05.65М
Выключатель запорного крана
Выключатель управления поворотной осью
Выключатель объявления остановок с магнитной
3842.3710-02.27М
3842.3710-08.66М
полуприцепа
пленки
Выключатель блокировки межколесного
Выключатель воздушной заслонки пассажирского
3842.3710-02.28М
3842.3710-10.67М
дифференциала
салона
Выключатель блокировки межосевого
3842.3710-02.29М
3842.3710-10.68М
Выключатель воздушной заслонки ветрового стекла
дифференциала
3842.3710-02.38М
Выключатель знака автопоезда
3842.3710-10.69М
Выключатель воздушной заслонки в пространстве
ног водителя
3842.3710-02.42М
Выключатель обогрева аккумулятора
3842.3710-11.70М
Выключатель включения правого громкоговорителя
Выключатель включения электрофакельного
3842.3710-05.36М
3842.3710-11.70-01М
Выключатель включения левого громкоговорителя
подогрева
3842.3710-10.03М
Выключатель света противотуманных фар
3842.3710-10.53М
Выключатель внутреннего отопления
3842.3710-10.11М
Выключатель датчиков топливных баков
3842.3710-02.54М
Выключатель освещения багажника
3842.3710-10.13М
Выключатель включения вентилятора
3842.3710-10.72М
Выключатель ЕДС
3842.3710-10.15М
Выключатель включения отопителя
3842.3710-05.03М
Выключатель света противотуманных фар
Выключатель остановки двигателя, тормоза-
3842.3710-10.47М
3842.3710-10.17М
Выключатель холодильника
замедлителя
Выключатель вентилятора отопителя «полный-
3842.3710-10.49М
3842.3710-02.71М
Выключатель включения стояночного тормоза
частичный»
3842.3710-02.58М
Выключатель АБС
3842.3710-02.70М
Выключатель включения громкоговорителя
3842.3710-02.59М
Выключатель ПБС
3842.3710-10.06М
Выключатель света дополнительных фар
Выключатель стеклоочистителя и стеклоомывателя
3842.3710-10.60М
Выключатель второго транспортного положения
3842.3710-02.07М
заднего стекла
Выключатель свечей электрофакельного
3842.3710-11.61М
Выключатель помощи при трогании
3842.3710-10.36М
подогревателя
3842.3710-10.62М
Выключатель подъема оси
3842.3710-11.25М
Выключатель аварийной сигнализации
3842.3710-08.39М
Выключатель дистанционного включения массы
3842.3710-05.04М
Выключатель задних противотуманных фонарей
3842.3710-08.46М
Выключатель открывания пассажирских дверей
3842.3710-11.04М
Выключатель задних противотуманных фонарей
3842.3710-08.46-01М
Выключатель закрывания пассажирских дверей
3842.3710-03.58М
Выключатель АБС
3842.3710-08.47М
Выключатель аварийной остановки двигателя
3842.3710-02.30М
Выключатель включения коробки отбора мощности
61
Выключатели
Switches
3842.3710М
3842.3710М
Условное сокращенное
Наименование выключателя
Символ
обозначение выключателя
Function
Symbol
Designation
3842.3710-02.74М
Выключатель лебедки
3842.3710-10.25М
Выключатель аварийной сигнализации
3842.3710-02.30М
Выключатель включения дополнительной коробки отбора мощности
3842.3710-10.04М
Выключатель задних противотуманных фонарей
3842.3710-03.46-01М
Выключатель закрывания дверей
3842.3710-10.56М
Выключатель импульсных маяков
3842.3710-10.23М
Выключатель нагревателя зеркал
3842.3710-03.46М
Выключатель открывания дверей
3842.3710-11.58М
Выключатель АБС
3842.3710-03.73М
Выключатель остановки двигателя
3842.3710-11.11М
Выключатель датчиков топливных баков
3842.3710-11.16М
Выключатель открывания дверей
3842.3710-03.04М
Выключатель задних противотуманных огней
3842.3710-02.56М
Выключатель импульсных маяков
Обозначение остальных выключателей необходимо определять согласно таблицы символов на странице 124
62
Выключатели
Switches

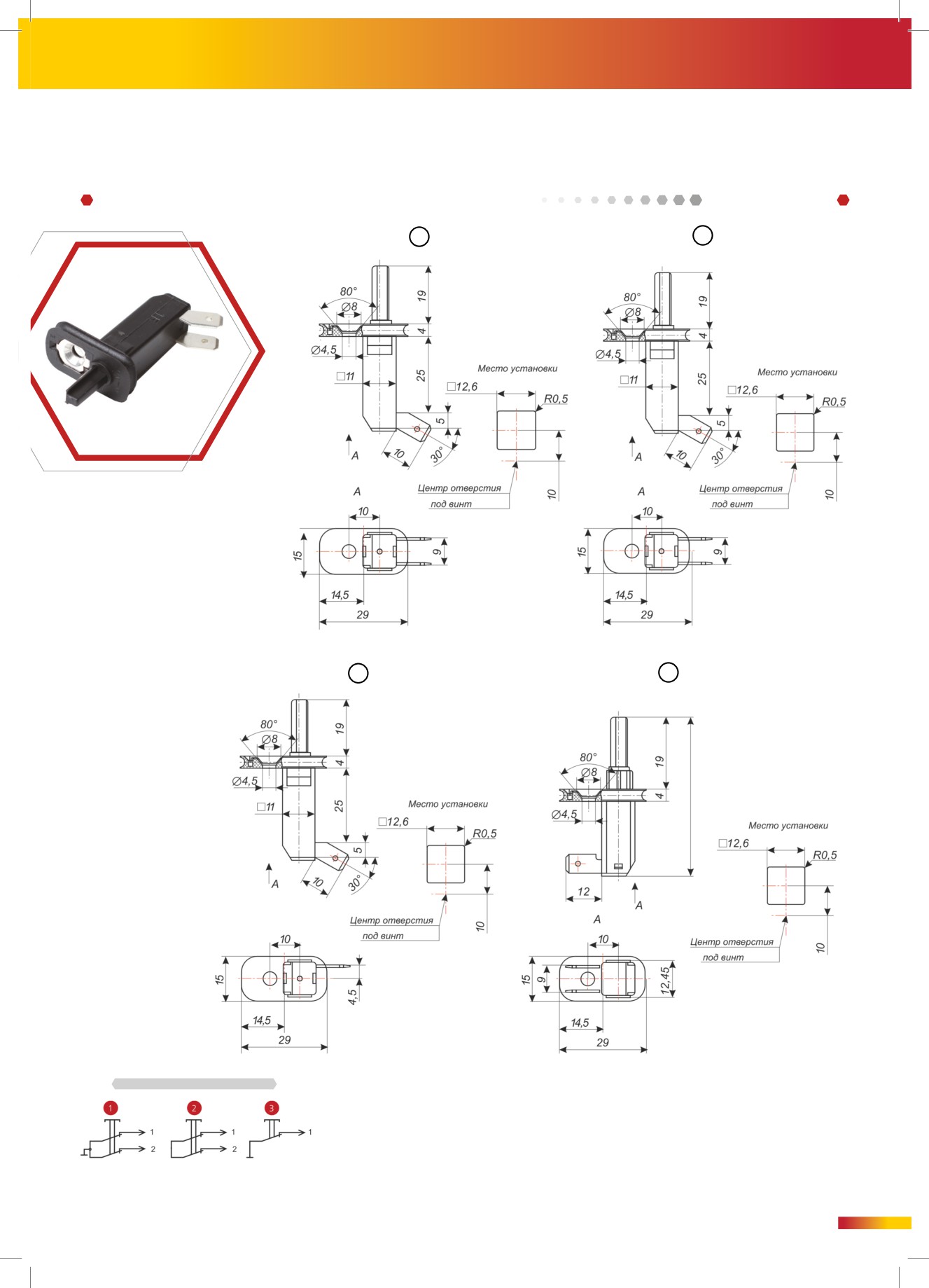

Серия 78.3710
Series 78.3710
Электрическая
Тип
Номинальное
Обозначение
схема
Цвет крышки
Номинальный ток, А
Размер штырей, мм
Падение напряжения, мВ/А
Масса, кг
Степень защиты
корпуса
напряжение, В
Designation
Electrical
Case color
Rated current, A
Dimensions of pins, mm
Voltage drop, mV/A
Mass, kg
Level of protection
Case
Nominal voltage, V
diagram
78.3710
1
4
Чёрный
78.3710-01
1
1
Чёрный
78.3710-02
2
2
Жёлтый
12
1
6,3
< 50
< 0,01
IP4X
78.3710-03
3
3
Чёрный
78.3710-04
3
3
Чёрный
Выключатели предназначены для включения
Switches are intended to switch interior lamps during
плафонов подсветки при открывании дверей, капота
open the doors, hood or trunk.
и багажника.
Серия 79.3710
Series 79.3710
Электрическая схема/Electrical diagram
Масса не более 0,01 кг
Применяемость:
Mass not more than 0,01 kg
Lada Приора, Lada Гранта, Lada Калина,
Datsun (2195/2197), Шевроле Нива
Способ крепления: винт М4
Application:
Fastening technique: screw M4
Lada Priora, Lada Granta, Lada Kalina,
Datsun (2195/2197), Chevrolet Niva
Номинальное
Обозначение
Электрическая схема
Номинальный ток, А
Размер штырей, мм
Падение напряжения, мВ/А
Масса, кг
Степень защиты
напряжение, В
Designation
Electrical diagram
Rated current, A
Dimensions of pins, mm
Voltage drop, mV/A
Mass, kg
Level of protection
Nominal voltage, V
79.3710
1
79.3710-01
2
12
1
2,8 × 0,8
< 50
< 0,01
IP4X
79.3710-02
3
64
Выключатели
Switches
Выключатели предназначены для коммутации
Switches are intended to control
различных электропотребителей автомобиля.
electric circuits of various consumers.
Серия 991.3710-999.3710
Series 991.3710-999.3710
991.3710
Масса не более 0,014 кг
Mass not more than 0,014 kg
Подключение:
колодка 2114-3724564
Connection:
socket 2114-3724564
Применяемость:
Lada Калина (1117, 1118, 1119)
Application:
Lada Kalina (1117, 1118, 1119)
Электрическая схема/Electrical diagram
Расшифровка обозначения изделия
Ток коммутации, А
Цвет
Усилие
Сопротивление
Электрическая
Номинальное
Commutation current, A
Режим
Степень
Color
переключения,
изоляции, МОм
прочность
напряжение, В
работы
защиты
Н
изоляции, В
Insulance,
Nominal
Активная
Индуктивная
Ламповая
Operation
Level of
Steering effort
MOhm
Insulating
Клавиша
Подсветка символа
Подсветка сигнализатора
voltage, V
нагрузка
нагрузка
нагрузка
mode
protection
of trow-back, N
strength, V
Button
Symbol backlight
Controlling assembly backlight
Active
Inductive
Lamp
12
-
0,25
< 8
S1, S2
6±2
IP4X
> 10
> 1000
Чёрный
Светло-зелёный
Жёлтый
66















содержание      ..     3      4      5      6     ..
