ОГРАНИЧИТЕЛЬ НАГРУЗКИ СТРЕЛОВОГО КРАНА ОНК-160С. Руководство - часть 1





Содержание
1 Описание и работа ограничителя
3
1.1 Назначение ограничителя
3
1.2 Характеристики ограничителя
4
1.3 Состав ограничителя
7
1.4 Устройство и работа ограничителя
8
1.5 Маркировка и пломбирование
10
2 Описание и работа составных частей ограничителя
11

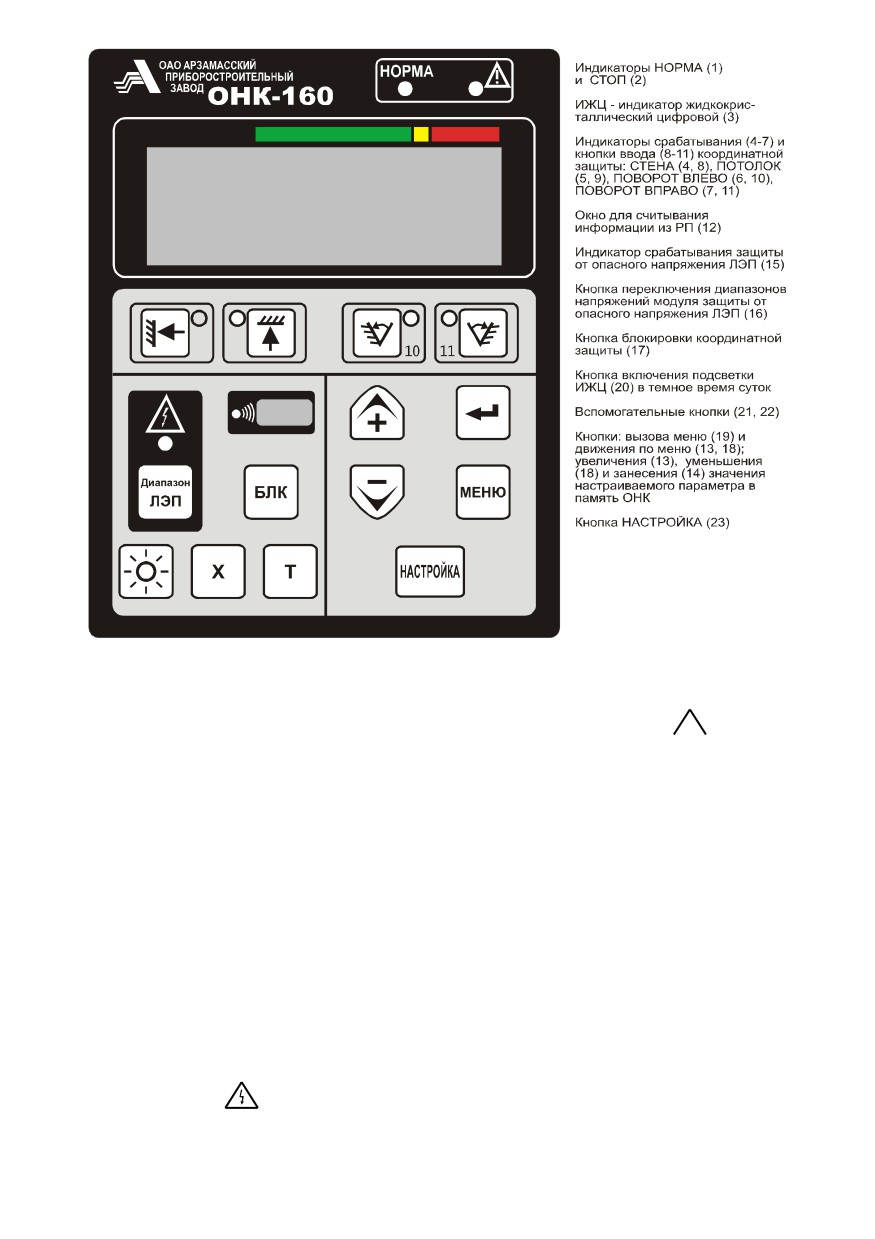

2.1 Блок отображения информации
11
2.2 Контроллер поворотной части
15
2.3 Контроллер оголовка стрелы
15
2.4 Датчики давления
15
2.5 Датчик угла наклона стрелы
16
2.6 Датчик длины стрелы
16
2.7 Датчик азимута
17
3 Меры безопасности
17
4 Монтаж ограничителя
17
4.1 Установка блока отображения информации
18
4.2 Установка датчиков давления
19
4.3 Установка датчиков длины стрелы и угла наклона стрелы
20
4.4 Установка датчика угла поворота платформы
22
4.5 Установка контроллера поворотной части
24
4.6 Установка контроллера оголовка стрелы
26
4.7 Подключение ограничителя к электросхеме крана
27
5 Регулирование
27
5.1 Общие сведения
27
5.2 Проверка подключения релейных сигналов системы управления крана к ОНК
28
5.3 Ввод даты и времени, номера крана и его года выпуска
29
5.4 Очистка настроек и настройка программы
29
5.5 Настройка датчиков
30
5.5.1 Выбор режима
31
5.5.2 Калибровка нуля датчиков давления аналоговых и цифровых
31
5.5.3 Настройка адреса ДДЦ
31
5.5.4 Настройка канала азимута
32
5.5.5 Настройка канала крена
32
5.5.6 Настройка канала длины стрелы
33
5.5.7 Настройка канала вылета
34
5.5.8 Настройка канала веса
35
5.5.9 Коррекция веса и вылета на дополнительных режимах и гуськах
38
5.6 Ввод даты установки регистратора параметров
38
5.7 Настройка тональности звукового сигнала и температуры БОИ
38
5.8 Создание резервной копии памяти настроек
39
5.9 Выход из режима настройки
39
6 Комплексная проверка
39
7 Использование по назначению
40
7.1 Эксплутационные ограничения (Меры безопасности)
40
7.2 Подготовка ограничителя к использованию
40
7.3 Использование ограничителя
42
7.3.1 Включение ограничителя
42
7.3.2 Контроль и ввод режимов работы крана
42
7.3.3 Особенности работы с ОНК
43
7.3.4 Считывание информации о наработке крана
44
7.3.5 Коррекция хода часов
44
7.3.6 Ввод координатной защиты
45
7.4 Возможные неисправности ограничителя и способы их устранения
48
8 Техническое обслуживание
54
8.1 Общие указания
54
8.2 Виды технического обслуживания
54
8.3 Порядок технического обслуживания
54
9 Упаковка, правила хранения и транспортирования
56
Приложение А Перечень модификаций ОНК-160С
57
Приложение Б Схемы подключения составных частей ОНК-160С-ХХ к кранам
58
Приложение В Режимы работы ОНК-160С-ХХ на кранах
72
Приложение Г Форма протокола испытаний ОНК-160С на кране
74
2
Настоящее руководство по эксплуатации является руководящим документом при
эксплуатации ограничителя нагрузки стрелового крана ОНК-160С (ЛГФИ.408844.026)
модификаций ОНК-160С-ХХ
-
целое число
от
0
до
9),
указанных в приложении А, на стреловых самоходных гидравлических кранах.
В руководстве по эксплуатации (РЭ) изложены: сведения о конструкции и принципе
действия
ограничителя
нагрузки
стрелового
крана
ОНК-160С-ХХ
(в дальнейшем - прибор безопасности, ОНК или ограничитель); указания по монтажу
составных частей (блоков и датчиков) ограничителя на кране и порядке их подключения к
электрической схеме крана; настройка и проверка работоспособности ограничителя,
подготовка к работе и порядок работы; указания, необходимые для правильной и безо-
пасной эксплуатации ОНК, способы устранения характерных неисправностей; указания
по техническому обслуживанию; правила хранения, упаковки и транспортирования.
Руководство по эксплуатации (РЭ) входит в состав обязательных эксплуатационных
документов, предусмотренных паспортом кранов.
1 Описание и работа ограничителя
1.1 Назначение ограничителя
Ограничитель нагрузки стрелового крана ОНК-160С является системой
безопасности грузоподъемных кранов, включающей в себя функции ограничителя грузо-
подъемности, координатной защиты, встроенного регистратора параметров крана, огра-
ничителя рабочих движений для автоматического отключения механизмов крана на безо-
пасном расстоянии от проводов линий электропередачи (ЛЭП).
Встроенный в ОНК модуль защиты от опасного напряжения
(МЗОН)
служит для предупреждения крановщика об обнаружении ЛЭП и запрещения работы
крана в охранной (опасной) зоне.
Встроенный в ограничитель регистратор параметров (далее - РП) обеспечивает
регистрацию (запись), первичную обработку и хранение служебной информации (в том
числе об организации, производившей программирование ограничителя), оперативной
и
долговременной
информации
о
параметрах
работы крана (в том числе об интенсивности его эксплуатации) в течение всего срока
службы ОНК.
Порядок работы с РП (методика и режимы считывания и обработки информации из
РП на компьютере) изложен в инструкции по считыванию и оформлению информации
регистратора параметров НПКУ.301412.101 И1, поставляемой потребителю совместно
со считывателем телеметрической информации СТИ-3 по отдельному заказу.
Перечень моделей кранов, на которых может быть использована конкретная моди-
фикация ограничителя ОНК-160С-ХХ, приведен в таблице 1 паспорта ЛГФИ.408844.026
ПС.
В память ограничителя записывается программное обеспечение для
конкретной модели крана, о чем должна быть сделана соответствующая запись в пас-
порте прибора.
Программирование ОНК-160С-ХХ для использования в составе конкретной модели
крана проводится аттестованными специалистами завода-изготовителя ограничите-
ля, поставщика ОНК, завода-изготовителя крана или специализированного предпри-
ятия, имеющего разрешение (рекомендации) территориального управления РОСТЕХ-
НАДЗОРа на право проведения пуско-наладочных работ приборов безопасности на
кране.
3
1.2 Характеристики ограничителя
1.2.1 Ограничитель обеспечивает:
- непрерывный режим работы; время готовности ограничителя к работе не превы-
шает 10 мин после включения питания;
- прием и обработку до двадцати четырёх
[в зависимости от варианта
исполнения (модификации) ОНК] входных дискретных сигналов постоянного тока напря-
жением от 10 до 30 В из схемы электрооборудования грузоподъемного механизма
(ГПМ) крана для выработки соответствующих сигналов управления выходными реле ог-
раничителя и записи признаков, характеризующих состояние кранового оборудования, в
регистратор параметров;
- выдачу в систему управления крана от двух до восьми релейных сигналов управ-
ления постоянного тока (12/24 В, 1,5 А), или до пяти сигналов переменного тока (380 В,
1,5 А);
- индикацию конфигурации кранового оборудования, режимов работы крана и огра-
ничителя;
- отображение значений рабочих параметров крана, кодов (причин) характерных
неисправностей ограничителя при их возникновении и причин остановки движений кра-
на на индикаторе жидкокристаллическом цифровом (ИЖЦ);
- подсветку ИЖЦ в темное время суток;
- запись (регистрацию), хранение и считывание телеметрической информации о пара-
метрах работы крана из встроенного в ОНК регистратора параметров (РП);
- предупредительную и аварийную световую и звуковую сигнализацию;
- самодиагностику ограничителя: тестирование функциональных узлов
блоков и датчиков ОНК и контроль исправности линий связи, соединяющих БОИ с бло-
ками
и
датчиками,
контроль
подключения
выходных
электронных
реле к системе управления краном.
Коды (причины) характерных неисправностей ограничителя ОНК-160С и их расшиф-
ровка приводятся в таблице 5 настоящего руководства.
1.2.2 Ограничитель сигнализирует:
- зеленым индикатором НОРМА (постоянным свечением) при нормальных парамет-
рах работы ГПМ крана;
- мигающим индикатором НОРМА и предупредительным прерывистым
звуковым сигналом (тон 1) - о загрузке ГПМ крана от 90 до 105 % от его номинальной
(паспортной)
грузоподъемности и о аварийном состоянии хотя бы
одного из контролируемых параметров силовой установки и гидросистемы
(с одновременным отображением наименования и значения данного параметра на
ИЖЦ);
- красным индикатором
!
(СТОП), аварийным прерывистым звуковым
сигналом (тон 2) при загрузке ГПМ от 105% и выше от номинальной грузоподъемности
(срабатывание ОНК по перегрузу; п. 2.12 ПБ 10-382-00);
- красным индикатором
!
(СТОП), мигающим красным индикатором
(ЛЭП),
выдачей на ИЖЦ верхнего значения напряжения диапазона МЗОНа
[в киловольтах
(кВ)], в котором произошло обнаружение ЛЭП, и аварийным
прерывистым звуковым сигналом (тон 2) при приближении оголовка стрелы на опасное
расстояние
к
проводам
воздушных
линий
электропередачи
(ЛЭП)
переменного тока частотой 50 Гц и напряжением свыше 0,22 кВ.
4
1.2.3 Ограничитель выдает технологическую цифровую информацию*:
- о степени загрузки крана Mз, в процентах (относительно нагрузки в механизме
подъема стрелы с учетом нагрузки, создаваемой самой стрелой, если
Mз ≤ 100 %, или относительно грузоподъемности Qм на данном вылете Rт, без учета
нагрузки, создаваемой стрелой, если Mз > 100 %);
- о грузоподъемности (п. 2.12 ПБ 10-382-00);
- о фактической массе поднимаемого груза Qт;
- о вылете крюка Rт;
- о предельном вылете крюка Rп для поднимаемого груза;
- о длине стрелы Lс;
- о высоте подъема оголовка стрелы или гуська Hо;
- об азимуте (угле поворота платформы крана) Gс;
- об угле наклона стрелы Aс относительно горизонта;
- об углах продольного (Кa) и поперечного (Кb) крена платформы относительно го-
ризонта (п. 2.12 ПБ 10-382-00);
- об усилиях в грузовом или стреловом канатах F **;
- о давлениях в поршневой Рп и штоковой Рш полостях гидроцилиндра подъема
стрелы;
- о давлении масла в двигателе Рм**;
- о давлениях Р1 - Р3 в трех магистралях гидросистемы крана **;
- о температуре охлаждающей жидкости двигателя То **;
- о температуре масла в гидросистеме Тм**;
- о скорости ветра V *;
- об уровне масла в гидробаке Uм **;
- о состоянии дискретных входов и выходных реле ограничителя;
- о значениях параметров, хранимых в памяти встроенного РП
(п.
3.7
РД 10-399);
- о дате (число, месяц, год) и текущем времени суток (часы и минуты).
1.2.4 Основные характеристики ограничителя приведены в таблице 1
-----------------
*) Дополнительно отображаемая ограничителем технологическая информация ис-
пользуется
при настройке
ограничителя
в
составе
крана
(режим
НАСТРОЙКА) для правильной установке датчиков ограничителя в процессе их монтажа
и регулирования на кране, а при работе смонтированного и исправного крана (режим
РАБОТА) информирует и "подсказывает" крановщику о причинах блокировки механиз-
мов крана
**) Индикация параметра обеспечивается при установке на кран датчика
соответствующего типа
5
Таблица 1 - Основные технические данные ОНК-160С
Параметр
наименование
значение
Максимальное количество одновременно обрабатывае-
мых сигналов:
- дискретных и частотных
24
– цифровых
8
Количество вводимых режимов координатной защиты
4
Дальность обнаружения воздушной ЛЭП переменного
тока частотой 50 Гц при напряжении 0,22-1 кВ, м
не менее 1,5
Время хранения информации, записанной в регистратор
параметров, при отключенном напряжении питания ог-
раничителя, ч, не менее
720
Диапазон срабатывании защиты ОНК от перегрузки
крана, %
101-110
Количество выходных реле постоянного тока, шт.
8
Коммутационная способность контактов реле постоян-
ного тока, А, не более
1,5
Количество выходных реле переменного тока, шт.
5
Коммутационная способность контактов выходных реле
переменного тока (частота 50 Гц), А, не более
3,0
Коммутируемые напряжения переменного тока (частота
50 Гц), В, не более
380,0
Номинальное напряжение питания постоянного тока для
ограничителей без БПК (Напряжение бортовой сети ма-
шины Uc), В
12,0 или 24,0
Диапазон изменения напряжения питания постоянного
тока относительно номинального значения, (В)
(от 10,8 до 30,0)
Номинальное напряжение питания переменного тока с
БПК, В, Гц
220, 50
Диапазон изменения напряжения питания переменного
тока
[частота
(50±1) Гц] относительно номинального
значения, В
от 198 до 242
Потребляемая мощность от источника питания постоян-
ного тока (с термостатированием ОНК), В•А, не более
70
Потребляемая мощность от источника питания пере-
менного тока, В•А, не более
100,0
Диапазон рабочих температур, °С
от минус 45 до +55
Диапазон температур хранения, °С, не менее
от минус 50 до +60
Относительная влажность воздуха при температуре
плюс 25 °C, %
от 45 до 100
Средняя наработка до отказа, ч, не менее
8800
Средний срок службы, не менее, лет
12
6
1.3 Состав ограничителя
Комплект поставки ограничителя конкретной модификации ОНК-160С-ХХ
(Х - целое число от 0 до 9) приведен в паспорте ЛГФИ.4088844.026 ПС.
В общем случае в комплект поставки ограничителя ОНК-160С-ХХ входят блоки и
датчики, указанные в таблице 2.
При установке на кране дополнительного оборудования (люльки, маневрового гусь-
ка и т. п.), либо при необходимости ввода дополнительных функций (индикации крена,
скорости ветра и др.) к ограничителю ОНК-160С-ХХ могут быть дополнительно подклю-
чены
блоки
и
датчики,
указанные
в
таблице
3,
поставляемые по отдельному заказу.
Таблица 2 - Состав ОНК-160С-ХХ
Наименование
Тип,
Кол.,
Обозначение
составной части
маркировка
шт.
Блок отображения информации
БОИ 1)
НПКУ.408843.029
1
Контроллер оголовка стрелы
КОС-ХХ
НПКУ.411117.003-ХХ
1
Контроллер поворотной части
КПЧ-01
НПКУ.484461.004-01
1
Датчик азимута
ДА
НПКУ.401221.011-ХХ
1
Датчик давления (аналоговый)
ДД 2)
НПКУ.406233.009-ХХ
2
Датчик давления цифровой
ДДЦ-ХХ 2)
НПКУ.404176.019-ХХ
2
Датчик длины стрелы
ДДС-ХХ 3)
НПКУ.401161.002-ХХ
1
Датчик наклона стрелы
ДНС 3)
НПКУ.488461.018
1
Жгуты
-
См. ЛГФИ.408844.026 ПС
-------------------
1) Номер модификации БОИ совпадает с номером модификации ОНК (напри-
мер, БОИ-01 входит в комплект поставки ограничителей ОНК-160С-01)
2) В комплект поставки ОНК входят либо ДД, либо ДДЦ
3) По согласованию с потребителем возможна поставка датчика угла наклона
стрелы (ДНС) закрепленным на корпусе датчика длины стрелы (ДДС) с общим обо-
значением: "Датчик вылета (ДВ) НПКУ.488461.010"
Таблица 3 - Блоки и датчики ОНК-160С-ХХ, поставляемые по отдельному заказу
Наименование
Тип,
Обозначение
составной части
маркировка
Индикатор крена 1)
ИК или
НПКУ.401221.015 или
ИК-01 2)
НПКУ.401221.015-01
Датчик длины гуська
ДДГ
НПКУ.401221.004-04
Датчик скорости ветра
ДСВ
НПКУ.402131.002
Датчик угла наклона гуська
ДУГГ
НПКУ.401221.012-02
Датчик угла маятниковый цифровой
ДУГМЦ
НПКУ.401221.017
Датчик усилия цифровой
ДУЦ
НПКУ.404176.023 3)
--------------------
1) Поставляется по отдельному заказу в требуемом потребителю количестве
2) Со встроенным измерителем (датчиком) крена
3) 1000 кгс
При установке на кране дополнительного оборудования и соответствующих датчи-
ков требуется запрограммировать ОНК для работы на кране с данным видом оборудо-
вания.
7
1.4 Устройство и работа ограничителя
Ниже приведены сокращения, используемые при описании работы ОНК:
- АЦП - аналого-цифровой преобразователь;
- БИС - большая интегральная схема;
- БИС МК - БИС микроконтроллера;
- БОИ - блок отображения информации (с встроенным регистратором параметров
крана - РП);
- ДА - датчик азимута (датчик угла поворота платформы крана);
- ДВ - датчик вылета (датчик длины стрелы с закрепленным на ним датчиком угла
наклона стрелы);
- ДД - датчик давления аналоговый;
- ДДЦ - датчик давления цифровой;
- ДДЦП (ДДЦШ) - датчик давления цифровой поршневой (штоковой) полости гидро-
цилиндра подъема стрелы;
- ДДС - датчик длины стрелы;
- ДК - датчик крена платформы крана;
- ДНС - датчик угла наклона стрелы;
- ИЖЦ - индикатор жидкокристаллический цифровой;
- ИК-канал - инфракрасный канал регистратора параметров крана (используется
при считывании информации с РП);
-
ИКПП
- инфракрасный приемо-передатчик регистратора параметров
крана;
- КОС - контроллер оголовка стрелы (с встроенным МЗОНом);
- КПЧ - контроллер поворотной части (с встроенным датчиком крена);
- МЗОН - модуль защиты от опасного напряжения (на рисунке 1 изображен условно;
встроен в КОС; функции антенны выполняет корпус блока КОС);
- МИ - модуль индикации;
- МК - микроконтроллер;
- МП - модуль питания;
- МС - микросхема;
- ОЗУ - оперативное запоминающее устройство;
- ОМК - однокристальный микроконтроллер;
- ОПК - ограничитель подъема крюка крана;
- ПЗУ - постоянное запоминающее устройство;
- РП - регистратор параметров крана;
- СТИ - считыватель телеметрической информации;
- ТС - термостат;
- НА1 - звонок для звуковой (предупредительной и аварийной) сигнализации;
- CAN - последовательный двухпроводный канал связи (CAN-интерфейс);
- USB - порт для подключения к персональному компьютеру при считывании ин-
формации (в полном объеме) из регистратора параметров крана, встроенного в БОИ, и
программирования контроллера БОИ.
1.4.1 Структурная схема ОНК-160С-ХХ приведена на рисунке 1.
8
МЗОН
+UБС
Ограничитель
подъема крюка
ОПК
UБС
Канал обмена
D1 … D22, К1 … К8, И1, UБС, 0V
МЗОН
ВХ
(К цепям управления крана)
ДДС
КОС
ТС 34 %
* * * * * * * * * * * * *
04–11–05
10:15
CAN
R = 12,34
Qн = 10,00
ДДЦП
Rn = 34,00
Qт =
8,68
CAN
ДДЦШ
КПЧ
CAN-канал
БОИ
ДА
РП
НА1
ДНС
ИКП
USB
CAN
ИК
Рисунок 1 - Структурная схема ограничителей ОНК-160С-ХХ
1.4.2 БОИ и датчики, устанавливаемые на поворотной части крана, подключаются к
индивидуальным разъемам блока КПЧ.
КПЧ подключается к системе управления крана посредством жгута. При этом через
разъем ВХ КПЧ проходят цепи питания ОНК, входные и выходные релейные сигналы.
1.4.3 Принцип действия ОНК основан на последовательном опросе и преобразова-
нии аналоговых сигналов с датчиков первичной информации в цифровой последова-
тельный код, передачи его в БОИ, определении угла и длины стрелы, расчете цифро-
выми методами значений вылета, высоты подъема (по заданным геометрическим раз-
мерам рабочего оборудования крана), а также вычислении значения массы поднимае-
мого груза и степени загрузки крана с последующим их сравнением с предельно-
допустимыми значениями при выбранном режиме работы крана (конфигурации крано-
вого оборудования).
Расчет параметров грузоподъемности крана и степени его загрузки осуществляется
в БОИ по значениям информационных сигналов с датчиков угла
наклона стрелы, длины стрелы и давлений в полостях гидроцилиндра подъема стрелы,
зависящих от веса груза на крюке крана, с учетом значений сигналов с датчика азимута,
выключателей блокировки выполнения крановых операций и сигнализаторов положе-
ния оборудования крана.
По результатам расчета, при достижении предельных состояний режимов работы
крана (в зависимости от величины нагрузки, положения оборудования крана относи-
тельно границ рабочих зон и наличия ЛЭП вблизи зоны производства работ), БОИ выраба-
тывает управляющие сигналы на включение и отключение реле (электронных ключей),
установленных в КПЧ. Сформированные дискретные сигналы из КПЧ выдаются в систе-
му управления механизмами крана.
9
1.4.4 Работа ограничителя осуществляется под управлением программы, заложен-
ной в память микроконтроллера (МК) БОИ.
Программное обеспечение включает в себя подпрограмму тестирования, подпро-
грамму настройки
и рабочую программу.
Управление программами
осуществляется с помощью главного меню и подменю.
Подпрограмма тестирования запускается однократно после подачи
напряжения питания на ОНК.
Подпрограмма настройки используется при настройке ОНК на кране.
Вход в подменю НАСТРОЙКА осуществляется только после нажатия кнопки НА-
СТРОЙКА на лицевой панели БОИ, которая закрывается крышкой и пломбируется.
Рабочая программа выполняется после подачи напряжения питания на ОНК авто-
матически после прохождения подпрограммы тестирования.
1.4.5 Управление работой ограничителя [ввод режимов работы крана и (или) пара-
метров координатной защиты, индикация режимов работы и (или) рабочих параметров
крана] осуществляется с лицевой панели БОИ (см. рисунок 2).
1.5 Маркировка и пломбирование
1.5.1 Маркировка ограничителя наносится на БОИ и содержит:
- товарный знак завода-изготовителя (наносится на лицевую панель БОИ);
- условное обозначение ОНК и его модификации в соответствии с таблицей 2 (нано-
сится на боковую стенку БОИ);
- порядковый номер ОНК по системе нумерации предприятия-изготовителя.
1.5.2 Маркировка на составные части ОНК наносится непосредственно на их корпуса
или на жгуты, подходящие к ним, и содержит:
- условное обозначение составной части ограничителя в соответствии с
таблицами 2, 3;
- порядковый номер составной части ОНК по системе нумерации завода-
изготовителя.
1.5.3 Пломбирование составных частей ограничителя проводится ОТК предприятия-
изготовителя в местах крепления их крышек (пломбы типа А и Б).
Пломбирование БОИ проводится в углубление под винт крепления верхней крышки
с обратной стороны корпуса (пломбы типа А). В блоке БОИ дополнительно пломбиру-
ется крышка доступа к кнопке НАСТРОЙКА (пломба типа Б).
В блоках ИК, КОС и пломбируются верхние крышки (пломба типа А).
В КПЧ пломбируется верхняя крышка (пломба типа Б).
Датчики пломбируются пломбой типа А в местах крепления их крышек
(в специальную чашку под винтом).
1.5.4 Снятие и установку пломб составных частей ОНК
(с последующей
отметкой в паспорте ОНК-160С) в эксплуатации могут проводить указанные
ниже специалисты:
- наладчики приборов безопасности завода-изготовителя крана, имеющие соответ-
ствующие удостоверения, при установке ОНК-160С на кран(пломбы типа Б);
- наладчик приборов безопасности после подстройки ОНК по результатам его про-
верки в составе крана контрольными грузами (п. 8.3.3) при проведении сезонного тех-
нического обслуживания крана (пломба типа Б);
- наладчики приборов безопасности сервисных центров (пломбы типов А и Б), имею-
щих договор с заводом-изготовителем на техническое обслуживание и ремонт ОНК-
160С (регламентные и ремонтные работы).
Список предприятий, выполняющих эксплуатационное сопровождение
ограничителя
(техническое обслуживание и ремонт), к которым необходимо
обращаться для гарантийного и послегарантийного обслуживания и ремонта ОНК-160С,
приведен в перечне сервисных предприятий НПКУ.408844.009 Д3.
10
2 Описание и работа составных частей ограничителя
2.1 Блок отображения информации
БОИ предназначен для приема и обработки цифровой информации, расчета рабо-
чих параметров крана, их записи и хранения во встроенном регистраторе параметров
(РП),
отображения
рассчитанных
значений
рабочих
параметров
(на ИЖЦ) и режимов работы (светодиодные индикаторы) крана, выработки управляю-
щих сигналов разрешения или запрещения рабочих движений, выдачи в систему управ-
ления
крана
команд
на
отключение
отдельных
механизмов
крана, световой и звуковой предупредительной и аварийной сигнализации, а также для
ввода данных и режимов работы крана в память микропроцессора, индикации текущего
состояния ограничителя и считывания телеметрической информации из РП.
БОИ осуществляет прием информации по последовательному двухпроводному каналу
(интерфейсу типа CAN) с контроллера поворотной части (КПЧ), в который поступают
данные с дискретных входов и датчиков первичной информации (аналоговых и цифро-
вых), подключенных к блокам КОС и КПЧ.
БОИ имеет в своем составе термостат (ТС), который включает подогреватель под
ИЖЦ при температуре окружающей среды менее минус 5 °С.
Из БОИ выходит жгут, соединяющий его с КПЧ.
Снятие заглушки, расположенной на нижней боковой поверхности БОИ (слева от
жгута), обеспечивает доступ к установленному на плате контроллера разъему типа
USB,
через
который
осуществляется
программирование
ОНК
и считывание полного объема информации из встроенного регистратора
параметров.
Напряжение питания (+12/24V) поступает в БОИ из КПЧ.
Управление работой ограничителя ОНК-160С [ввод режимов работы крана и (или)
параметров координатной защиты, индикация режимов работы и (или) рабочих пара-
метров крана] осуществляется с лицевой панели БОИ.
Назначение элементов индикации и органов управления лицевой панели БОИ по-
казано на рисунке 2 и приведено (при работе ОНК в режиме РАБОТА) ниже.
Примечание - На рисунке 2 цифровые обозначения элементов индикации и органов
управления БОИ приведены условно.
Включенный постоянным свечением (горит) зеленый индикатор НОРМА (1) указы-
вает, что в пределах рабочей зоны кран работает с нагрузкой, безопасной для его кон-
струкции.
Мигание зеленого индикатор НОРМА
(с одновременным включением
предупредительного прерывистого звукового сигнала ограничителя) сигнализирует о воз-
никновении в процессе работы крана одной из следующих ситуаций:
а) загрузка крана по массе поднимаемого груза составляет не менее чем
90 % от номинальной (паспортной) грузоподъемности;
б) кран приблизился к границам рабочей зоны (к нерабочей зоне над кабиной, мини-
мальному или максимальному вылету, по углу азимута и т. д.).
11
1
2
3
4
5
6
7
8
9
15
12
13
14
17
18
19
16
20
21
22
23
Рисунок 2 - Лицевая панель БОИ
Включенный постоянным свечением (горит) красный индикатор
!
(СТОП; 2) (с
одновременным включением аварийного прерывистого звукового сигнала ограничителя
и отключением одного или нескольких механизмов крана) указывает на возникновение
в
процессе
работы
крана
одной
из
следующих
ситуаций:
а) фактическая загрузка крана по массе поднимаемого груза составляет на данном
вылете не менее 105 % от его номинальной (паспортной) грузоподъемности (срабаты-
вание ОНК при превышении допустимого значения грузового момента), т. е. масса
груза
на
крюке
превышает
максимально-допустимую
величину для данной конфигурации оборудования крана;
б) подъем или опускание груза лебедкой на ускоренном режиме, масса
которого превышает допустимое значение для этого режима; при этом дополнительно
выдается на ИЖЦ соответствующее сообщение без отключения зеленого индикатора
НОРМА;
в) оголовок стрелы крана находится в зоне действия электрического поля ЛЭП (сра-
батывание защиты от ЛЭП); при этом дополнительно включается мигающим светом
красный индикатор
(ЛЭП), а на ИЖЦ выдается значение напряжения [в киловоль-
тах (кВ)], соответствующее верхнему значению напряжения диапазона МЗОНа, в кото-
ром произошло обнаружение ЛЭП;
12
г) достижение встроенных (обеспечиваемых программно-аппаратными средствами
ограничителя) ограничений по вылету (минимальному или максимальному), макси-
мальной высоте подъема крюка (срабатывание ограничителя подъема крюка) или
минимальному
количеству
витков
каната
на
грузовой
лебедке; при этом на ИЖЦ выдается соответствующее сообщение без отключения зе-
леного индикатора НОРМА;
д) достижение хотя бы одного из установленных ограничений типа СТЕНА, ПОТО-
ЛОК, ПОВОРОТ ВЛЕВО, ПОВОРОТ ВПРАВО (срабатывание координатной защиты);
при
этом
дополнительно
включаются
мигающим
светом
соответствующие светодиоды по числу введенных ограничений без отключения зеле-
ного индикатора НОРМА;
е) стрела, не полностью втянутая, или с грузом, находится в транспортном положе-
нии или в нерабочей зоне над кабиной; некорректная конфигурация стрелового обору-
дования и опорного контура (работа при не установленных выносных опорах, при пре-
вышении допустимого значения угла крена платформы и т. п.); при этом на ИЖЦ выда-
ется
сообщение,
соответствующее
ситуации
(без отключения зеленого индикатора НОРМА);
ж) неисправность хотя бы одной из составных частей ограничителя; при этом на
ИЖЦ выдается соответствующее сообщение (код неисправности вида "ЕХХ" или
"ЕХХХ") без отключения зеленого индикатора НОРМА.
Индикатор жидкокристаллический цифровой (ИЖЦ; 3) предназначен для ото-
бражения режимов работы крана и ограничителя, значений рабочих
параметров крана, индикации рабочих и служебных сообщений.
Индикаторы координатной защиты (4-7) включаются (горят) при введении ограни-
чений типа СТЕНА, ПОТОЛОК, ПОВОРОТ ВЛЕВО, ПОВОРОТ ВПРАВО и мигают при
приближении или достижении во время работы крана соответствующих введенных ог-
раничений (срабатывание координатной защиты).
Кроме того, индикаторы 4-7 мигают при нарушении геометрических размеров рабочей
зоны крана: превышен максимальный вылет (4) или угол подъема (5) стрелы; кран во-
шел с грузом или выдвинутой стрелой в запрещенную зону
работы над кабиной (6, 7).
При мигании хотя бы одного индикатора координатной защиты (4-7) загорается
красный индикатор
!
(СТОП; 2), звучит прерывистый звуковой сигнал, отключаются
механизмы крана, работа которых может привести к выходу из рабочей зоны (без от-
ключения зеленого индикатора НОРМА), и разрешаются только операции, обеспечи-
вающие выход стрелы крана из охранной (запрещенной) для работы зоны.
Мигающий индикатор
(Диапазон ЛЭП; 15) сигнализирует (при наличии КОСа в
комплектации ОНК) о том, что оголовок стрелы крана (антенна МЗОНа КОСа) находит-
ся в зоне воздействия электрического поля воздушной линии электропередачи (ЛЭП)
переменного
тока
частотой
50
Гц
с
напряжением
не
менее 220 В (срабатывания защиты от ЛЭП).
Примечание - Модуль защиты от опасного напряжения (МЗОН) встроен в контрол-
лер оголовка стрелы
(КОС) ограничителя. Функции антенны МЗОНа
выполняет крышка КОСа.
13
При срабатывании модуля защиты КОСа (мигает красный индикатор
) отключа-
ются механизмы крана, включаются красный индикатор
!
(СТОП) и аварийный пре-
рывистый звуковой сигнал и на ИЖЦ выдается значение напряжения [в киловольтах
(кВ)], соответствующее верхнему значению напряжения (кВ) диапазона МЗОНа, в кото-
ром произошло обнаружение ЛЭП.
Примечание - Верхние значения напряжения [в киловольтах (кВ)] диапазонов МЗОНа:
1; 10; 35; 450; 750.
Окно для считывания информации из регистратора параметров (12) предна-
значено для съема
(считывания) данных, записанных в регистраторе
параметров (РП) крана в процессе работы последнего, с помощью инфракрасного канала
(ИК-канала) в считыватель архивной информации САИ-3.
Кнопки ввода координатной защиты
(8-11) используются для ввода
ограничений типа СТЕНА, ПОТОЛОК, ПОВОРОТ ВЛЕВО, ПОВОРОТ ВПРАВО.
Ввод ограничения осуществляют нажатием на одну из кнопок
8-11
(при
необходимости - поочередно несколько кнопок) напротив символа, обозначающего тип
требуемой защиты (например, ПОТОЛОК), при этом должен включиться индикатор
введенного ограничения.
Для снятия введенного ограничения (сброса защиты) необходимо повторно нажать
ту же кнопку и проконтролировать выключение (гашение) соответствующего индикато-
ра.
Горение индикаторов постоянным свечением свидетельствует об отсутствии сраба-
тывания защиты по введенным ограничениям.
Кнопки "+" (13) и "-" (18) предназначены, соответственно, для увеличения (13) и
уменьшения
(18)
числового
значения
настраиваемого
параметра,
отображаемого на индикаторе в режиме НАСТРОЙКА, а также для движения (переме-
щения) вверх (" " или "?" при отображении на ИЖЦ) и вниз (" " или "?" при отображе-
нии на ИЖЦ) по пунктам меню/
Кнопка ""
(ввод;
14) предназначена для ввода
(записи) конфигурации
оборудования крана
(в режиме РАБОТА) или значения настраиваемого
(набранного) параметра, отображаемого на ИЖЦ в режиме НАСТРОЙКА, в
настроечную память ОНК.
Кнопка ДИАПАЗОН ЛЭП (16) обеспечивает переключение рабочих диапазонов на-
пряжений МЗОНа КОСа. Верхние значения напряжения (кВ) рабочих диапазонов МЗО-
На: 1; 10; 35; 450; 750.
Кнопка БЛК (БЛОКИРОВКА; 17) используется для блокировки координатной защиты
при ее срабатывании по любому из введенных ограничений. При нажатой кнопке БЛК
предоставляется возможность вывода крана в разрешенную зону работы в сложных
ситуациях, когда сам ограничитель не может определить опасные и безопасные движе-
ния.
Кнопка МЕНЮ
(19; М при отображении информационных окон меню на
индикаторе) предназначена для вызова на ИЖЦ меню.
Кнопкой "¤" (ПОДСВЕТКА, 20) осуществляется включение и выключение (при по-
вторном нажатии кнопки) ламп подсветки ИЖЦ в темное время суток.
Кнопки Х
(21) и Т
(22) используются как вспомогательные
(обычно: Х
-
выход из подменю; Т - вызов для отображения на ИЖЦ текущей даты: числа - месяца
- года). Другие назначения этих кнопок указываются в ситуациях,
описанных ниже.
Кнопка НАСТРОЙКА (23) обеспечивает вход в меню НАСТРОЙКА.
14















содержание      ..       1      2     ..
