1 ВВЕДЕНИЕ Настоящая инструкция является руководящим
документом при монтаже приборов безопасности ОГМ240-14, ОГМ240-14.02.

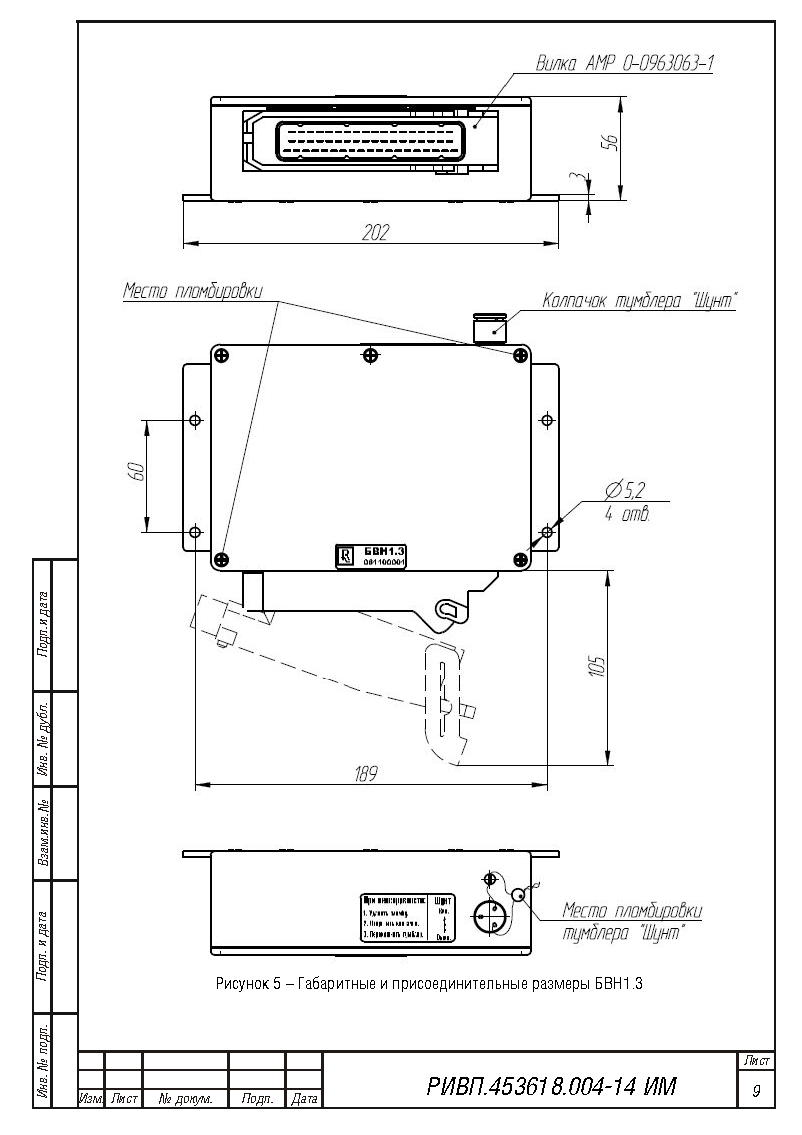

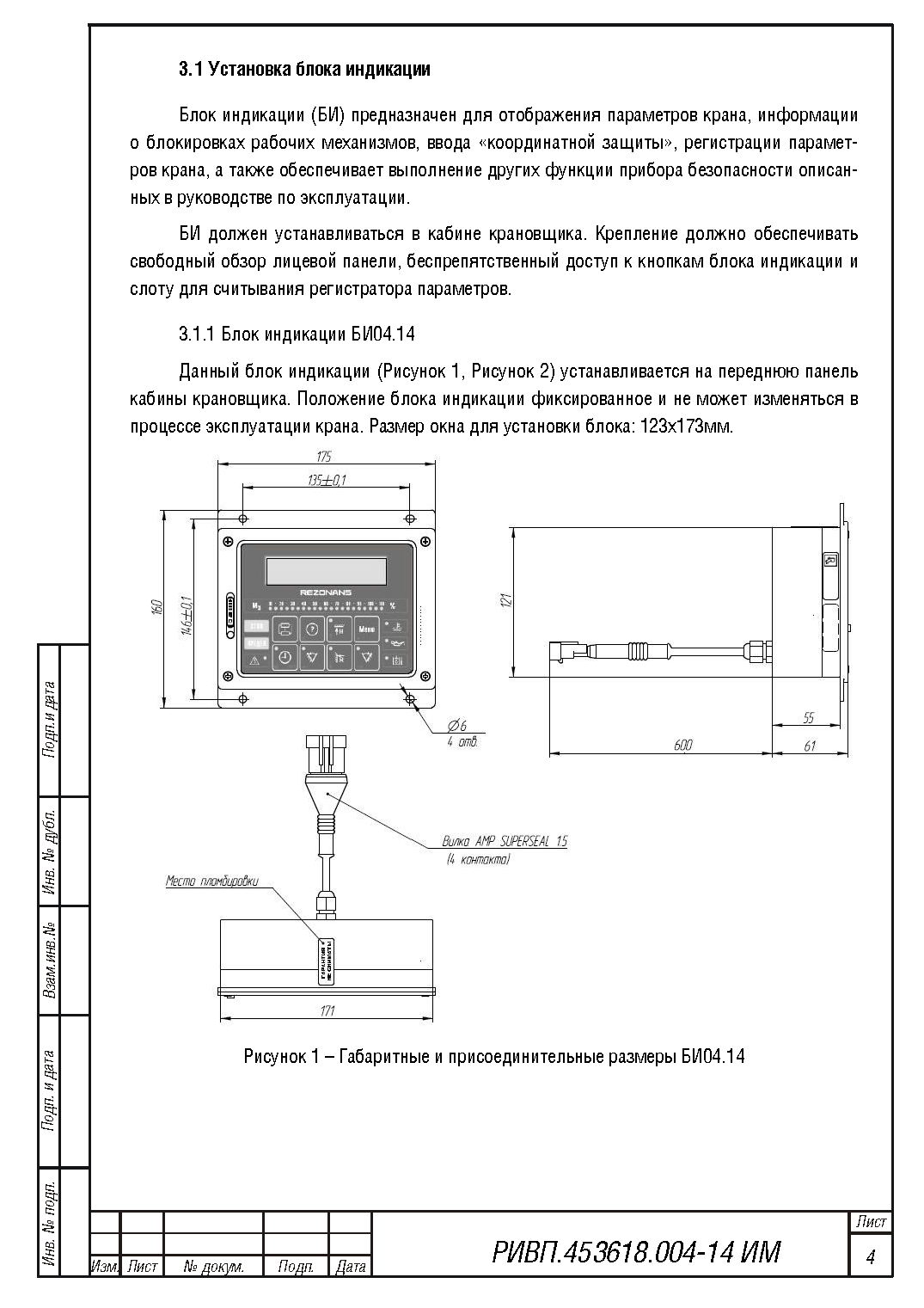

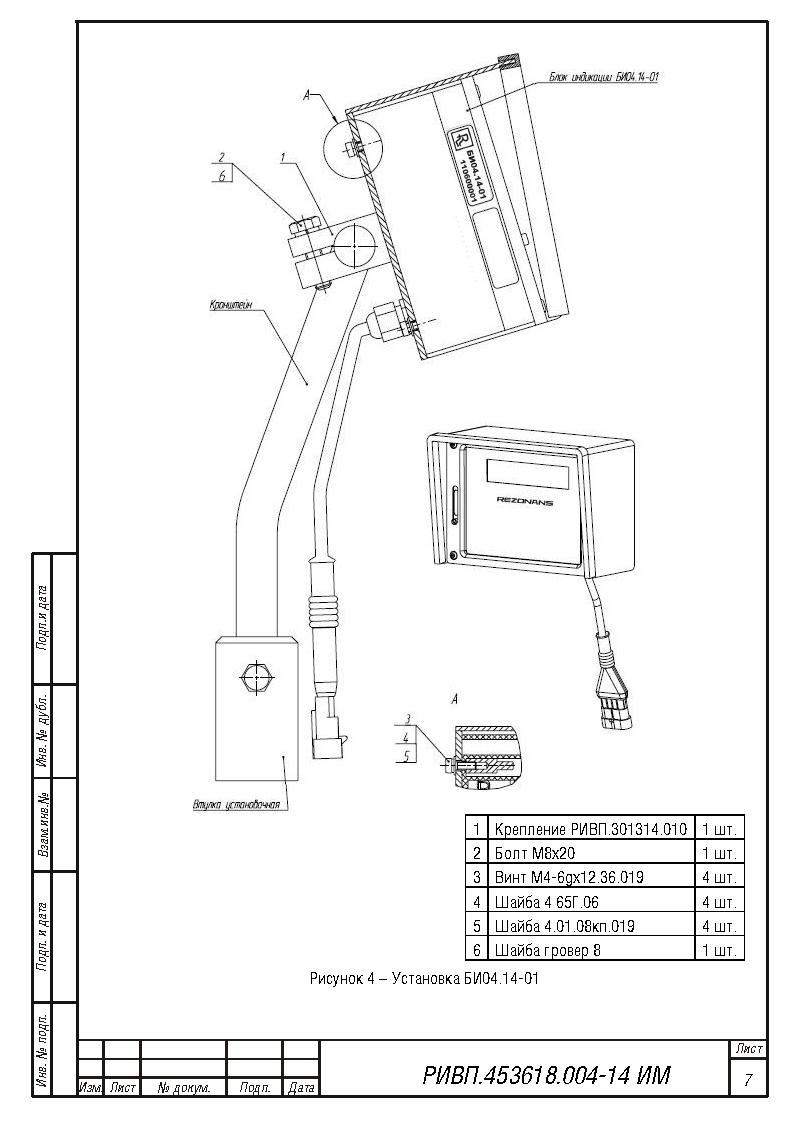

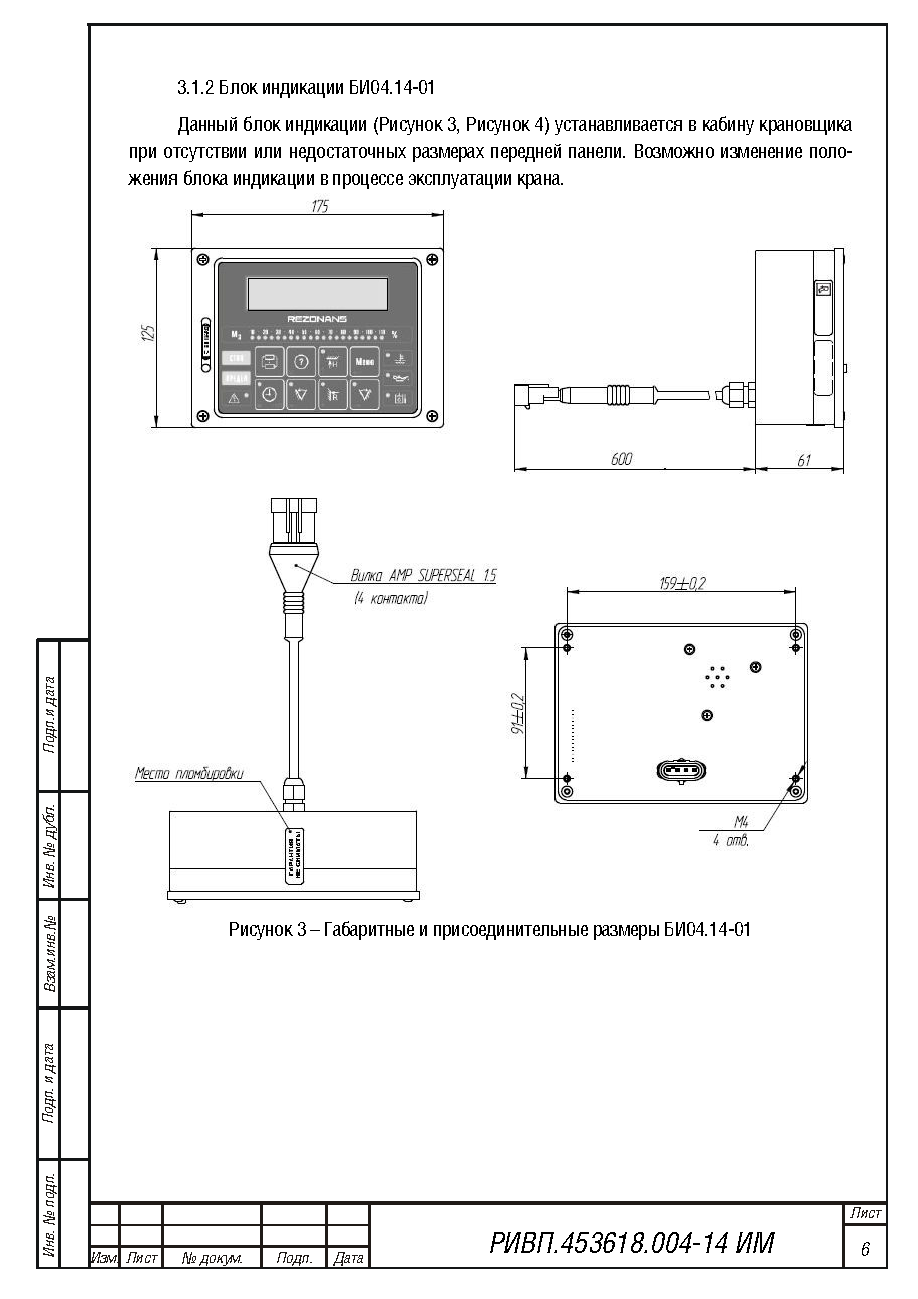

3.2 Установка блока входов и нагрузок БВН1.3 Блок входов и нагрузок (Рисунок 5) предназначен для
соединения составных частей прибора безопасности, а также для
подключения к внешним электрическим цепям крана. На корпусе БВН
расположен тумблер «Шунт» предназначенный для разблокировки механизмов
крана в случае выхода из строя силовых ключей блока входов и нагрузок, а

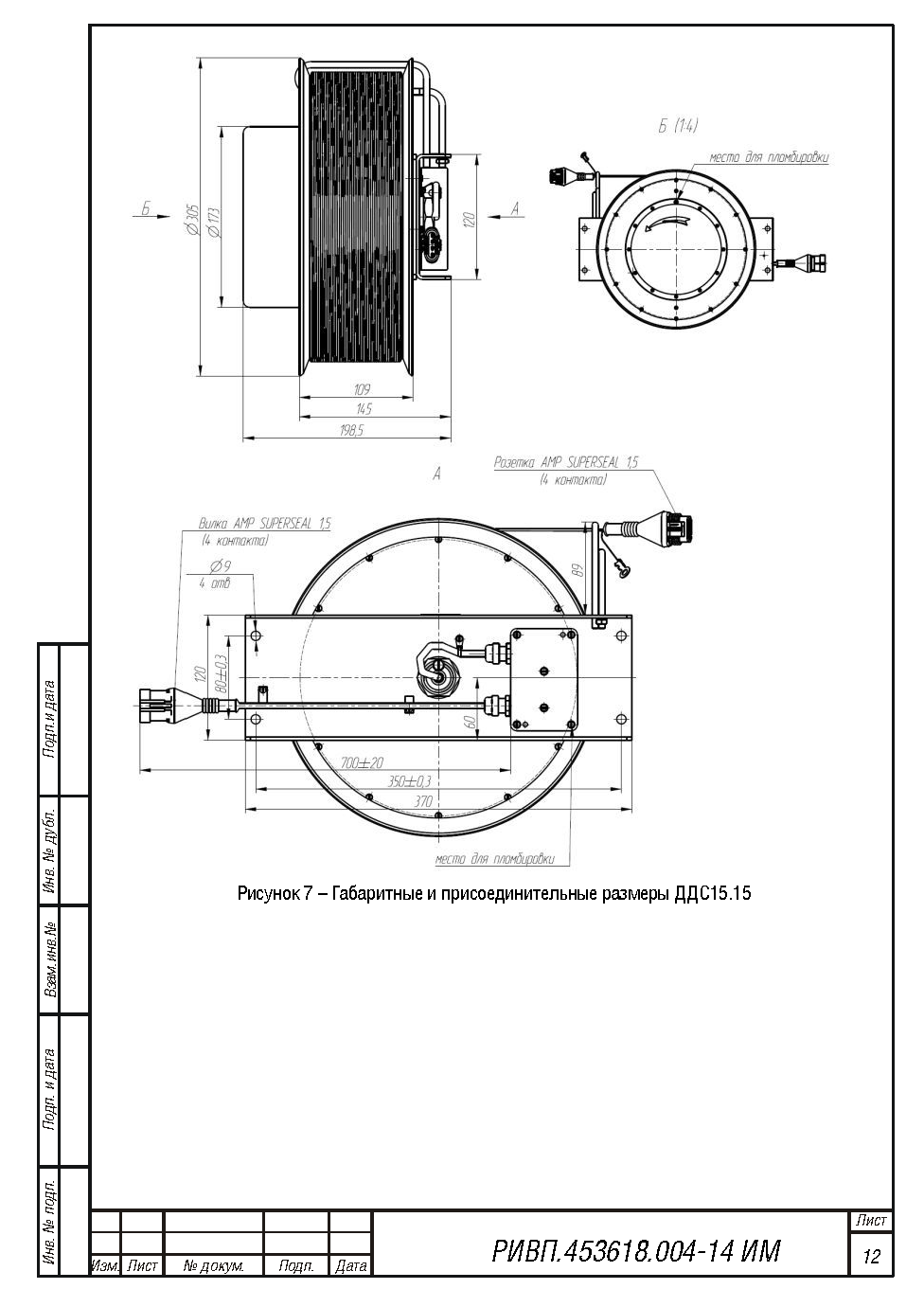

также для настройки прибора безопасности. 3.3 Установка датчика перемещения ДДС15.15 Датчик перемещения (Рисунок 7) предназначен для
определения приращения длины стрелы, определения угла наклона стрелы, а
также для подключения электрооборудования расположенного на оголовке
стрелы.
ОГМ240-14. Прибор
безопасности грузоподъёмного крана. Руководство по монтажу
Инструкция предназначена для наладчиков предприятия-изготовителя
грузоподъемного крана и специалистов ремонтных и сервисных предприятий,
аттестованных, согласно РД 10-208-98 (с изм. №1 от РДИ 10-474 (208)-02)
и изучивших в объеме своих должностных инструкций работу прибора
безопасности и правила его эксплуатации в объеме руководства по
эксплуатации ОГМ240-14, данной инструкции по монтажу, пуску и
регулированию.
В инструкции изложены рекомендации по монтажу, а также габаритные и
присоединительные размеры составных частей прибора безопасности.
Допустимы иные варианты монтажа при соблюдении основных требований к
установке определенного блока и датчи-
2 МЕРЫ БЕЗОПАСНОСТИ
Прибор безопасности ОГМ240 безопасен для обслуживающего персонала. При
проведении пусконаладочных работ необходимо руководствоваться правилами
безопасности, действующими при производстве монтажных и пусконаладочных
работ и при эксплуатации крана.

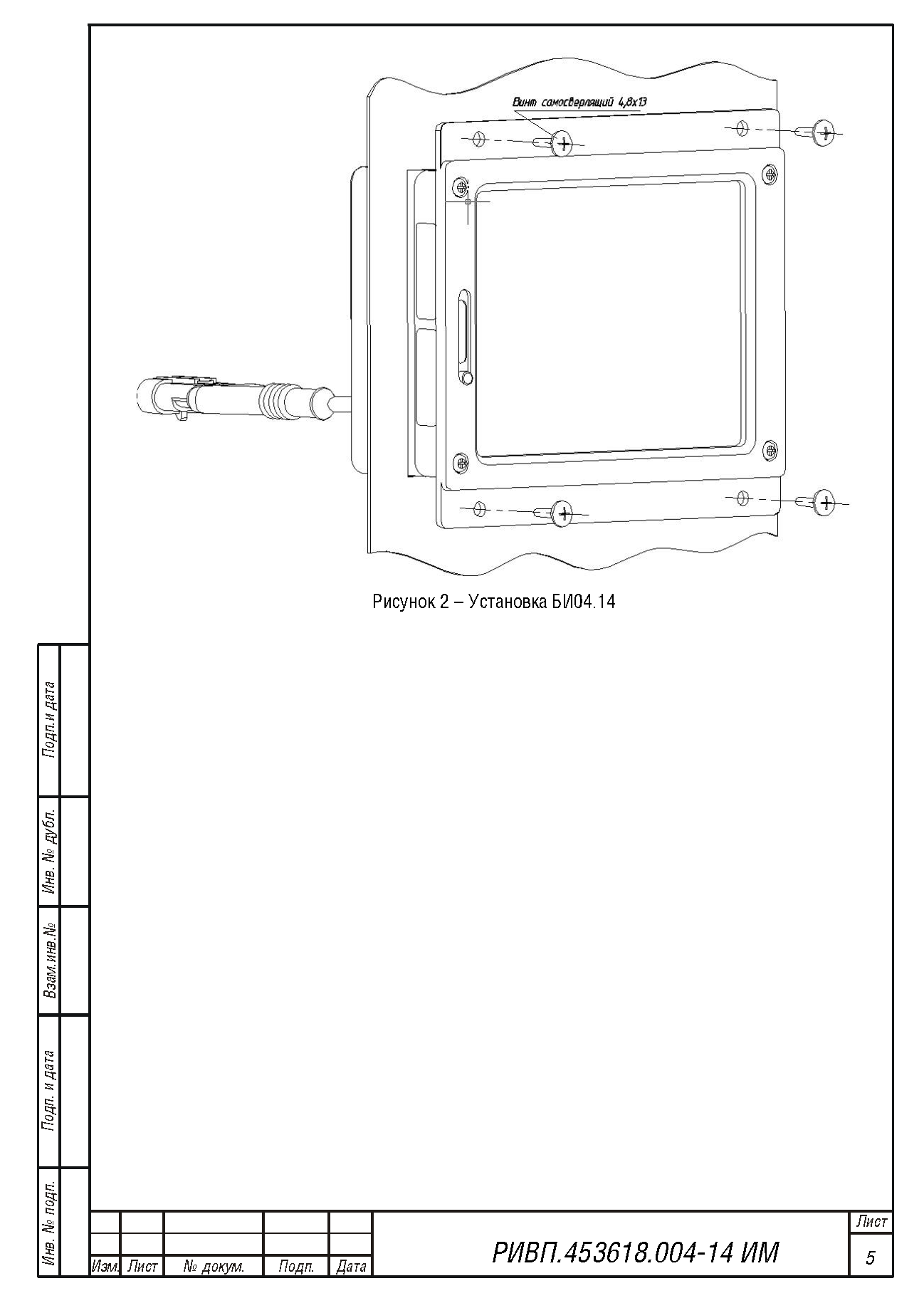

3 МОНТАЖ ПРИБОРА БЕЗОПАСНОСТИ НА КРАНЕ
В данном разделе приведены габаритные и присоединительные размеры, а
также варианты установки составных частей для модификаций ОГМ240.
Перечень блоков и датчиков для определённой модификации приведен в
паспорте прибора безопасности.
После установки составных частей необходимо:
- произвести соединение блоков и датчиков согласно принципиальной схеме
прибора безопасности, приведенной в руководстве по эксплуатации;
- соединить прибор безопасности с источником питания, внешними
датчиками, исполнительными реле и электромагнитами, а также другим
электрооборудованием согласно схеме подключения прибора безопасности для
конкретного типа крана (поставляется совместно с комплектом для монтажа
ОГМ240);
- произвести настройку прибора безопасности, порядок настройки приведен
в руководстве по эксплуатации.

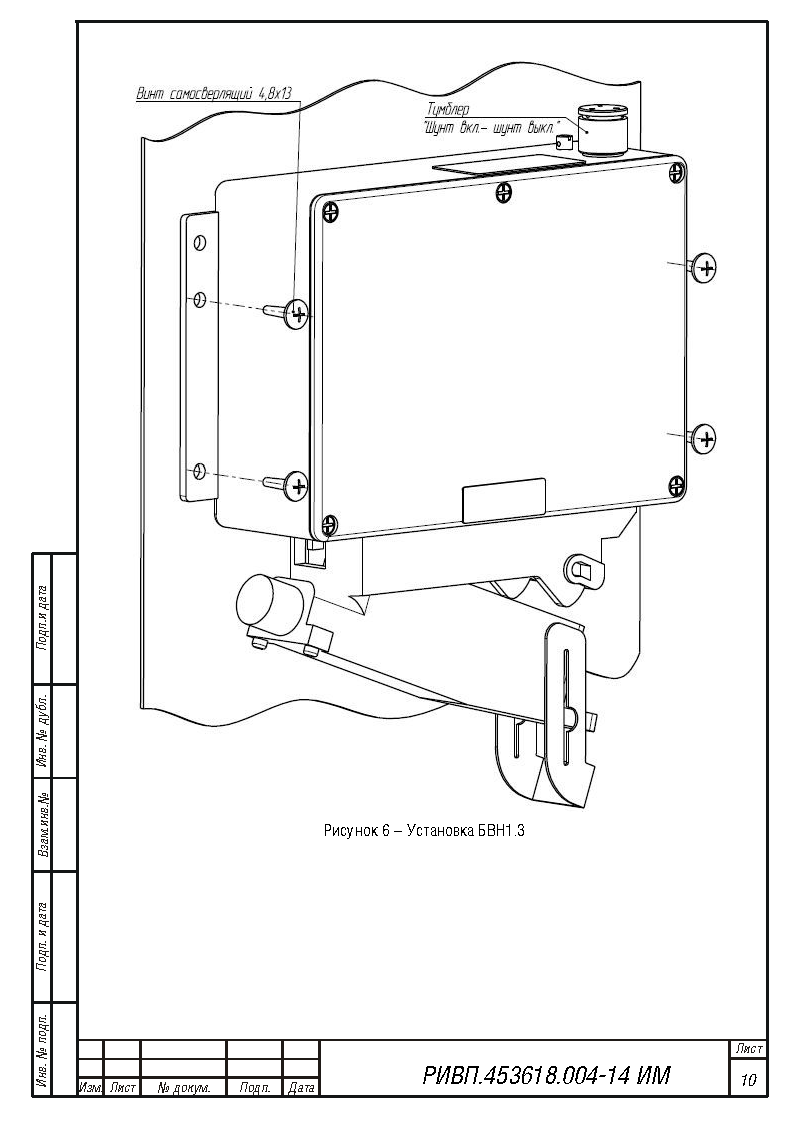

БВН1.3 допускается размещать (Рисунок 6) как снаружи, так и внутри
кабины крановщика. При установке необходимо обеспечить доступ к разъёму
БВН, а также к тумблеру «Шунт»

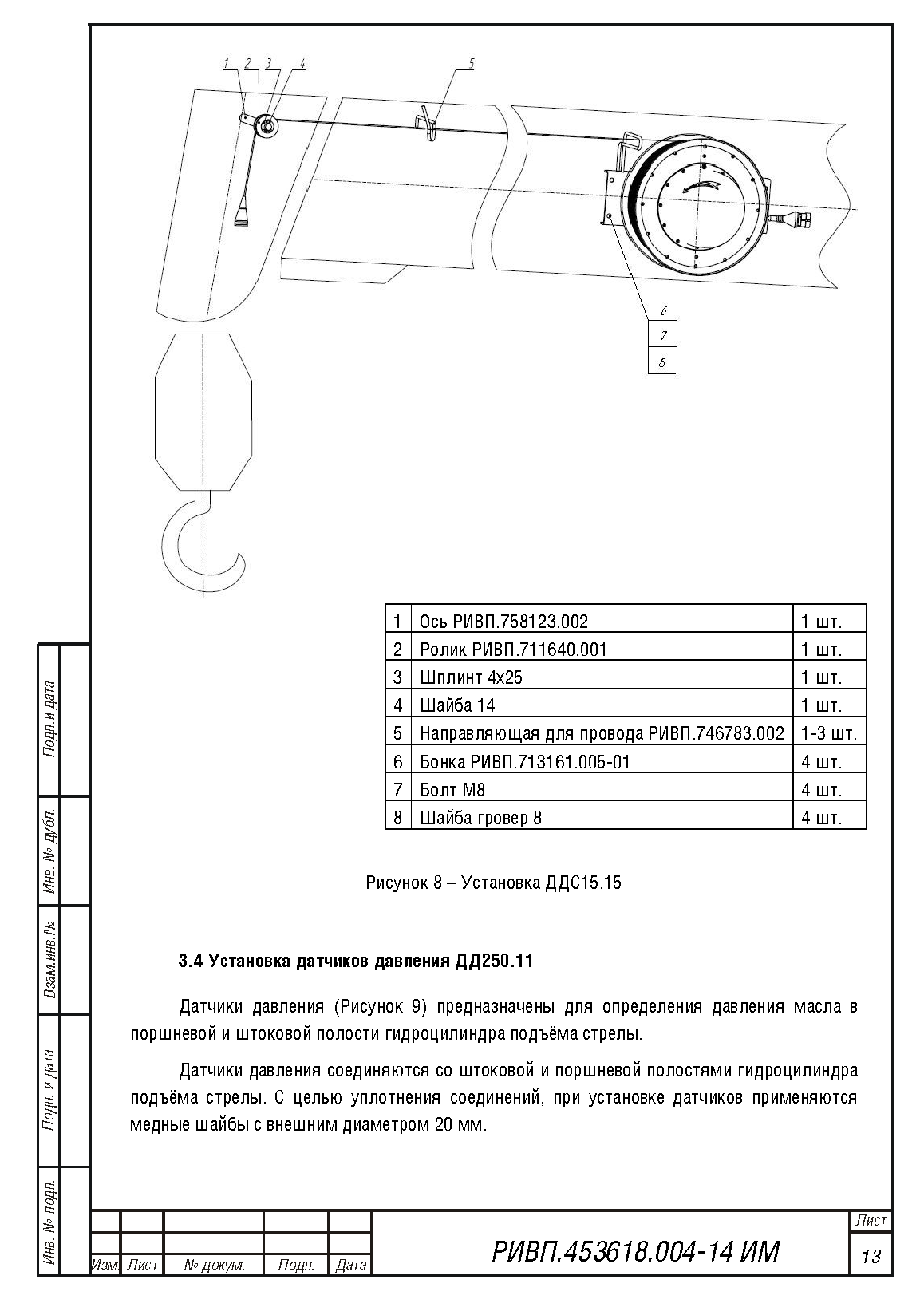

Датчик перемещения необходимо размещать (Рисунок 8) на боковой
поверхности корневой секции стрелы, на расстоянии 1-2 метра от кабины
крановщика. Продольная ось датчика перемещения должна совпадать с
продольной осью стрелы, максимальная погрешность установки датчика:
±10°. Конец кабеля с разъёмом Х2 должен крепиться на оголовке стрелы,
исключая механическое повреждение его изоляции. При удлинении стрелы
кабельный барабан датчика перемещения должен поворачиваться в
направлении указанном стрелкой. Запрещается вращение кабельного барабана
в противоположном направлении. На конце каждой секции стрелы установить
направляющие, исключающие провисание троса и обеспечивающие намотку
провода на барабан в один слой. Для обеспечения начальной натяжки при

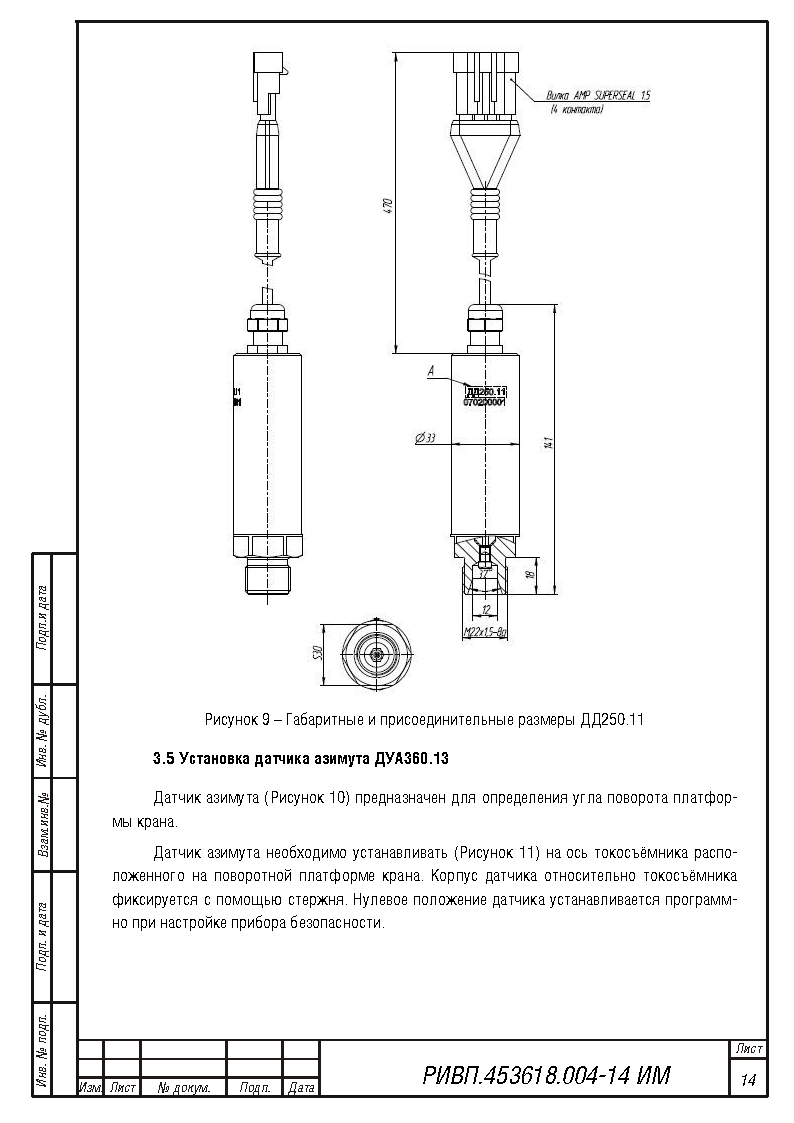

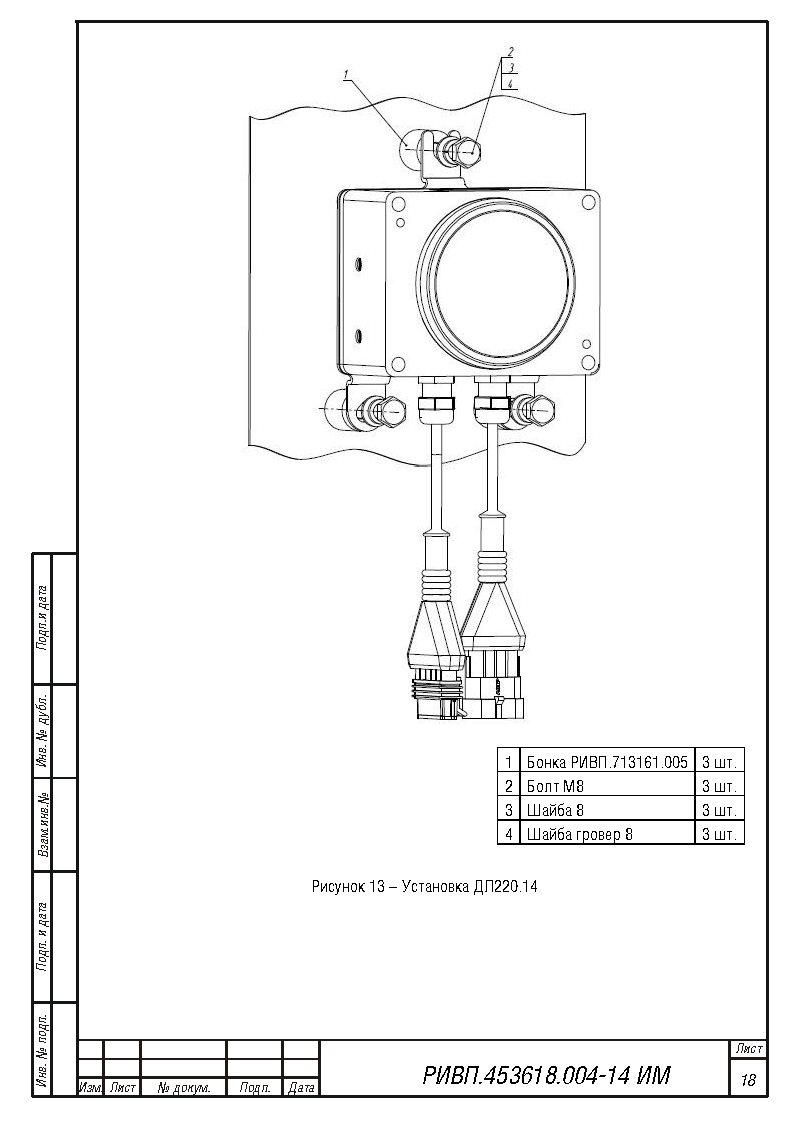

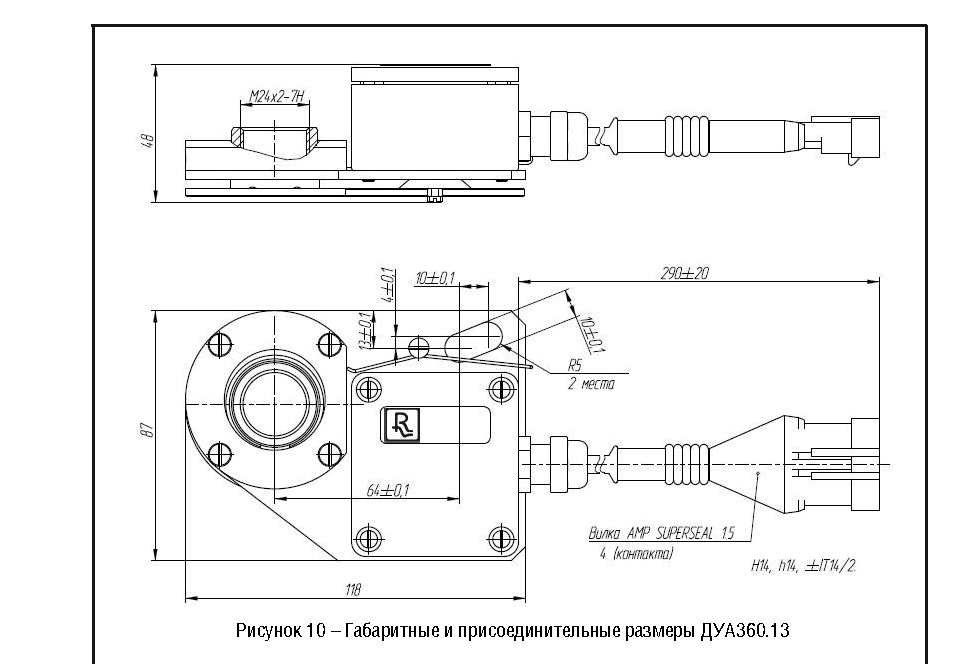

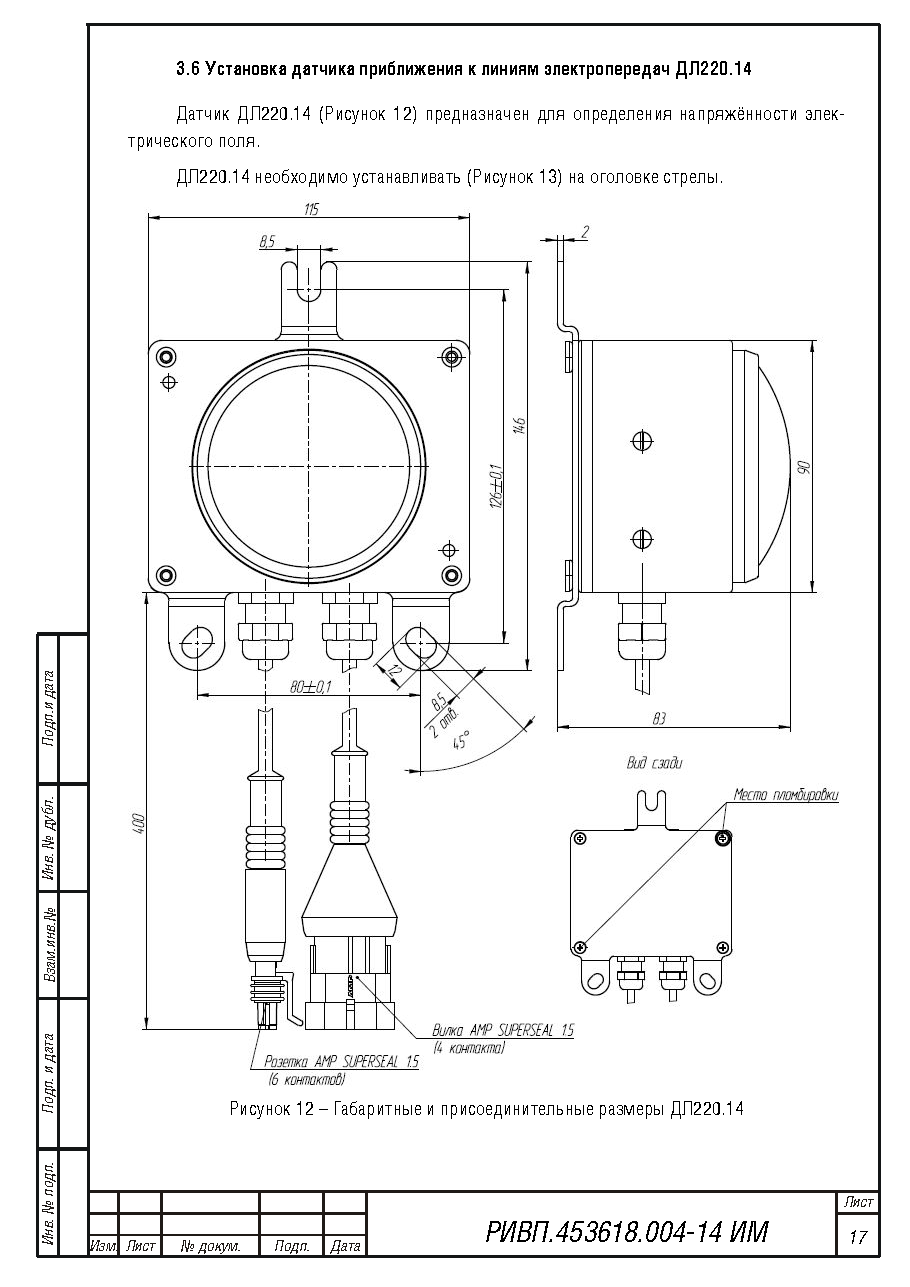

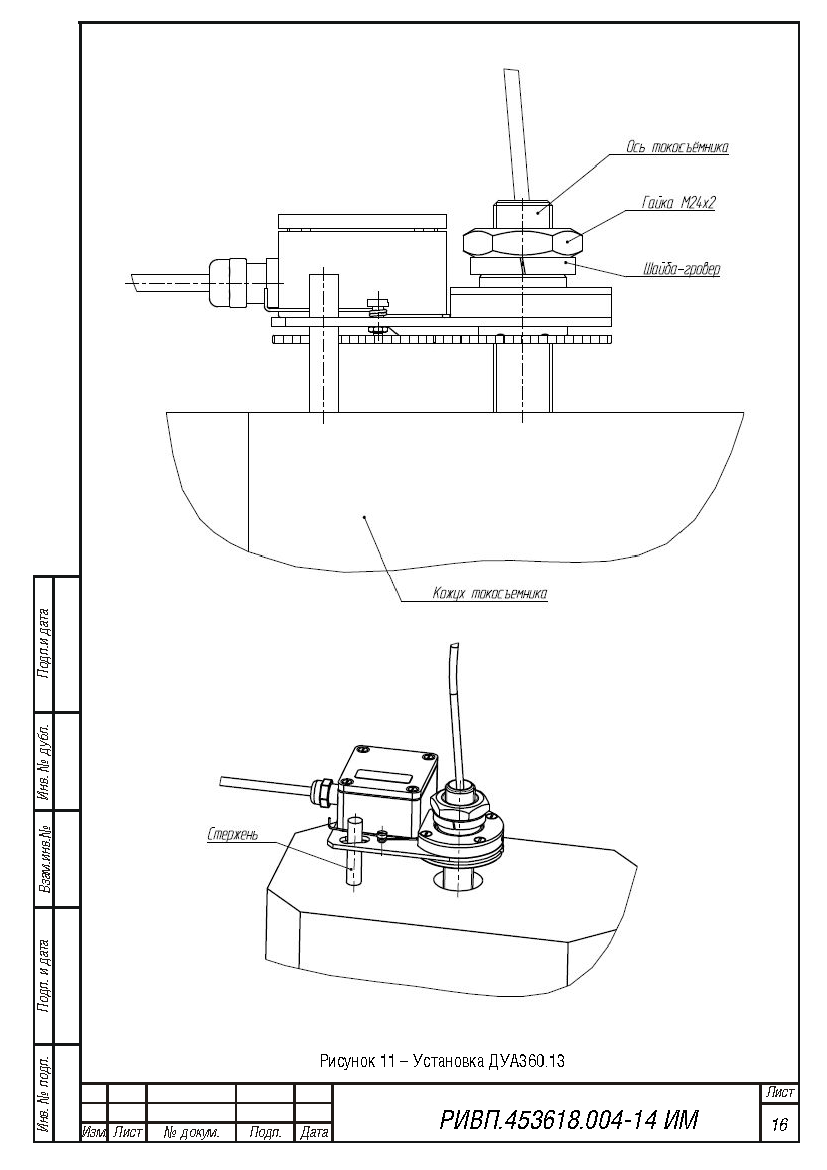

полностью втянутой стреле закрутить барабан датчика на 2-3 оборота.
