ОГМ240-14. Прибор безопасности грузоподъёмного крана. Руководство

СОДЕРЖАНИЕ

Содержание............................................................................................ 2

Возможности ОГМ240............................................................................ 3

Расположение кнопок и индикаторов ................................................... 4

Отображаемая информация ................................................................. 6

Главное меню......................................................................................... 8

Выполняемые функции........................................................................ 12

Ограничитель грузоподъёмности .................................................... 12

Координатная защита ...................................................................... 14

Защита от опасного приближения к ЛЭП ........................................ 16

Ограничители рабочих движений механизмов подъёма (опускания)
стрелы и груза в крайних положениях............................................. 18

Регистратор параметров.................................................................. 19

Диагностическая информация......................................................... 20

Информационные сообщения............................................................. 21

Меню настройки ................................................................................... 25

Приложения.......................................................................................... 32

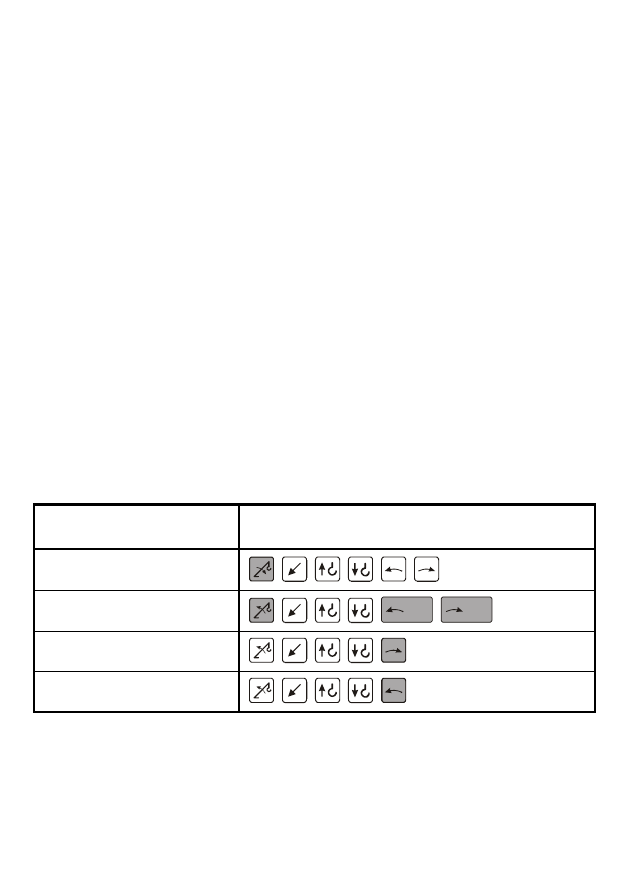

Таблица разрешённых движений при блокировках........................ 32

Принципиальная схема ОГМ240-14 ................................................ 33

ВОЗМОЖНОСТИ ОГМ240

ОГМ240 позволяет определять:
· нагрузочные параметры крана: грузоподъёмность нетто (Q, т), мак-

симальную грузоподъёмность для текущего вылета (Qм, т), степень
загрузки крана (Мз, %);

· линейные параметры крана: вылет (R, м), длину стрелы (L, м), вы-

соту подъема оголовка стрелы (H, м);

· диагностическую информацию: давление масла в двигателе, тем-

пературу охлаждающей жидкости в двигателе, температуру масла
в гидросистеме, давление масла в гидросистеме (P1, P2, P3).

ОГМ240 выполняет функции:
·  ограничителя грузоподъемности (стр. 12);
·  координатной защиты (стр. 14);
·  ограничителя  рабочих  движений  при  опасном  приближении  к  про-

водам линии электропередач (стр. 16);

· ограничителя рабочих движений: механизма подъёма грузозахват-

ного органа в крайнем верхнем и нижнем положениях, механизма
изменения вылета (стр. 18);

·  регистратора параметров работы крана (стр. 19).

Дополнительно ОГМ240 отображает:
·  текущую дату и время;
·  наработку крана в моточасах;
·  общее количество рабочих циклов;
·  характеристическое число;
·  группу режима работы крана по ИСО 4301/1;
·  коэффициента распределения нагрузок по ИСО 4301/1;
·  класс использования по ИСО 4301/1.

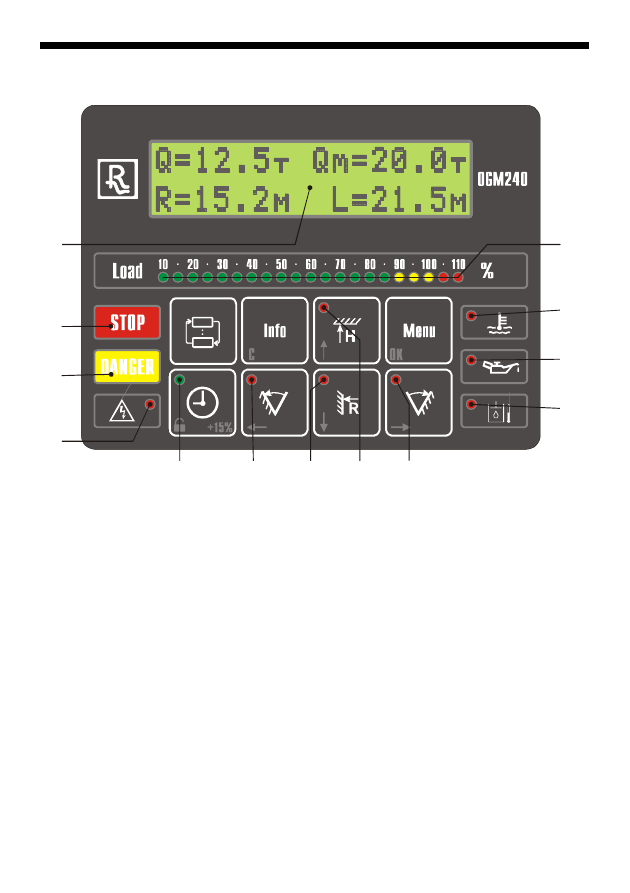

РАСПОЛОЖЕНИЕ КНОПОК И ИНДИКАТОРОВ

1 ЖК-дисплей
2 Индикатор степени загрузки
крана
3 Красное табло «Стоп»
4 Желтое табло «Предел»
5 Индикатор ЛЭП
6 Индикатор временного снятия
блокировки
7 Индикатор «Поворот влево»
8 Индикатор «Стена»

9 Индикатор «Потолок»
10 Индикатор «Поворот право»
11 Индикатор предельной
температуры масла в
гидросистеме крана
12 Индикатор минимального
давления масла в двигателе
крана
13 Индикатор предельной
температуры охлаждающей
жидкости в двигателе крана

Кнопка

· последовательное нажатие

переключает экраны с
отображаемыми параметрами

Кнопка

· отображение даты и времени;
· временное снятие блокировки

механизмов крана;

· временное повышение порога

срабатывания ОГМ240 по
степени загрузки (при
подъёме груза стрелой) до
125% (110%+15%)

Кнопка

· при длительном удержании

ввод/снятие координатной
защиты «Поворот влево»;

· переход к предыдущему

редактируемому параметру.

Кнопка

· при длительном удержании

ввод/снятие координатной
защиты «Поворот вправо»;

· переход к следующему

редактируемому параметру

Кнопка

· переход к главному меню

(подменю) и к редактированию
параметра;

· выход из редактирования с

сохранением параметра в
памяти.

Кнопка

· отображение информационных

сообщений;

· выход из главного меню

(подменю) и из редактирования
без сохранения параметра в
памяти.

Кнопка

· при длительном удержании

ввод/снятие координатной
защиты «Потолок»;

· перевод курсора на предыдущий

пункт меню и увеличение
изменяемого параметра.

Кнопка

· при длительном удержании

ввод/снятие координатной
защиты «Стена»;

· перевод курсора на следующий

пункт меню и уменьшение
изменяемого параметра.

ОТОБРАЖАЕМАЯ ИНФОРМАЦИЯ

Линейные и нагрузочные параметры крана

Q=25.0т Qм=25.0т
R=2.80м L=9.70м

Q=25.0т Qm=25.0т
H=10.0м Mз=100%

Переход к отображению и переключение меж-

ду экранами осуществляется нажатием

Q – грузоподъёмность крана нетто
Qм – максимальная грузоподъёмность для те-

кущего вылета

R – текущий вылет
L – длина стрелы
H – высота подъёма оголовка стрелы
Мз – степень загрузки крана

Диагностическая информация

>P1=15.0 МПа
P2= 0.1 МПа
P3= 0.1 МПа
Tмасла= 60º
Pмасла= 0.1 МПа
Tохл.жид.= 75º

Вызывается двойным нажатием

– перевод курсора вверх на 1 строку

– перевод курсора вниз на 1 строку

P1, P3, P3 – давление масла в гидросистеме
крана
Tмасла (T2) – температура масла в гидросис-
теме крана
Pмасла (P4) – давление масла в двигателе
крана
Тохл.жид. (T1) – температура охлаждающей
жидкости в двигателе крана

Информация длительного хранения

Циклы 9999999
Хар.число 999999
Коэф.нагр. 0.125
Класс исп. U0
Группа A1

Вызывается длительным нажатием

– смещение экрана вверх на 1 строку

– смещение экрана вниз на 1 строку

Дата и время

Дата 15.08.2005г
Время 13:31:02

Вызывается нажатием

Наработка крана в моточасах

Наработка крана:
0ч

Вызывается длительным нажатием

ГЛАВНОЕ МЕНЮ

Для входа в главное меню нажмите

Главное меню позволяет:
·  выбрать кратность запасовки полиспаста;
·  выбрать опорный контур;
·  выбрать установленное стреловое оборудование;
·  выбрать диапазон ЛЭП;
·  просмотреть данные с датчиков;
·  считать данные со встроенного регистратора параметров.

Структура главного меню

>Запасовка: 6
Опорный контур
Стрел. оборуд.
Диапазон ЛЭП
Датчики
Чтение РП

– перемещение курсора на 1 строку вверх

– перемещение курсора на 1 строку вниз

– выбор пункта меню

– выход из главного меню

Выбор кратности запасовки полиспаста

>Запасовка: 6
Опорный контур

1. Нажмите

для перехода в главное

меню

2. Повторно нажмите

для редактирова-

ния текущей запасовки

3. Кнопками

выберите требуемую

кратность запасовки

4. Нажмите

для сохранения выбранной

запасовки

Примечание
При выборе режима работы крана с гуськом,
кратность запасовки выбирается автоматиче-
ски

Выбор опорного контура

Запасовка: 6
>Опорный контур

Опорный контур:
Полный контур

1. Нажмите

для перехода в главное

меню

2. Кнопкой

переместите курсор на

пункт «Опорный контур»

3. Нажмите

для перехода к выбору

опорного контура

4. Повторно нажмите

для редактирова-

ния текущего опорного контура

5. Кнопками

выберите опорный

контур

6. Нажмите

для сохранения, выбранно-

го опорного контура

Выбор стрелового оборудования

Опорный контур
>Стрел. оборуд.

Стрел. оборуд.:
Нет оборудования

1. Нажмите

для перехода в главное

меню

2. Кнопкой

переместите курсор на

пункт «Стреловое оборудование»

3. Нажмите

для перехода к выбору

стрелового оборудования

4. Повторно нажмите

для редактирова-

ния текущего стрелового оборудования

5. Кнопками

выберите установ-

ленное оборудование

6. Нажмите

для сохранения выбранно-

го стрелового оборудования

Выбор диапазона ЛЭП

Стрел. оборуд.
>Диапазон ЛЭП

Диапазон ЛЭП
220В – 1кВ

1. Нажмите

для перехода в главное

меню

2. Кнопкой

переместите курсор на

пункт «Диапазон ЛЭП»

3. Нажмите

для перехода к выбору

диапазона ЛЭП

4. Повторно нажмите

для редактирова-

ния текущего диапазона ЛЭП

5. Кнопкой

выберите требуемый диапа-

зона ЛЭП

Нажмите

для сохранения выбранно-

го диапазона ЛЭП

Примечание
Для получения дополнительной информации о
выборе диапазона ЛЭП см. стр. 16 настоящего
руководства

Отображение данных с датчиков

Диапазон ЛЭП
>Датчики

1. Нажмите

для перехода в главное

меню

2. Кнопкой

переместите курсор на

пункт «Датчики»

3. Нажмите

для перехода к отображе-

нию данных с датчиков

Примечание
Формат представления данных с датчиков со-
ответствует аналогичному пункту в меню на-
стройки

Считывание данных регистратора параметров

Датчики
>Чтение РП

Вставьте карту
памяти

1. Нажмите

для перехода в главное

меню

2. Кнопкой

переместите курсор на

пункт «Чтение РП»

3. Нажмите

для перехода в режим счи-

тывания данных регистратора парамет-
ров

4. Вставьте Secure Digital карту. Перенос

данных начнется автоматически

5. После считывания данных программа

перейдёт в главное меню

Примечание
Для получения дополнительной информации о
регистраторе параметров см. стр. 19 настоя-
щего руководства

ВЫПОЛНЯЕМЫЕ ФУНКЦИИ

Ограничитель грузоподъёмности

Ограничитель грузоподъёмности позволяет:
· информировать крановщика о предельной загрузке крана;
· автоматически отключать механизмы крана при подъёме груза,

масса которого превышает максимальную грузоподъемность для
текущего вылета;

· обеспечить возможность обратного движения (уменьшение степени

загрузки).

Для  выполнения  этой  функции  ОГМ240  определяет  грузоподъём-
ность крана нетто Q (т) и максимальную грузоподъёмность для теку-
щего вылета Qм (т).

Грузоподъёмность крана определяется массой груза и массой грузо-
захватных приспособлений.

Внимание!
1.  ОГМ240 не является измерительным инструментом.
2.  Грузоподъёмность  определяется  с  точностью  достаточной

для выполнения функции ограничителя грузоподъёмности и
может отличаться от фактической массы груза.

3. Допустимая погрешность определения грузоподъёмности при-

ведена в паспорте прибора безопасности.

Максимальная  грузоподъёмность  крана  зависит  от  вылета  и  длины
стрелы. С увеличением вылета и длины стрелы максимальная грузо-
подъёмность уменьшается.
Максимальная грузоподъёмность также уменьшается:
·  при выдвижении секций стрелы;
·  при включении ускоренной работы грузовой лебёдки;
·  при работе крана с неполным опорным контуром;
·  при входе в нерабочую зону (обычно это сектор над кабиной).

Максимальная  грузоподъёмность  крана  задаётся  в  виде  таблицы  и
приведена в паспорте крана.

Для  количественной  оценки  загруженности  крана  ОГМ240  рассчиты-
вает  степень  загрузки  крана  равную  процентному  отношению  грузо-
подъёмности  крана  нетто  к  максимальной  грузоподъёмности  крана

для текущего вылета (

100%

Qм

Мз

Предварительная  сигнализация  включается  при  степени  загрузки
более 90%, при этом загорается желтое табло «Предел» и включает-
ся прерывистый звуковой сигнал.

Если  степень  загрузки  крана  более  105%  загорается  красное  табло
«Стоп»,  включается  прерывистый  звуковой  сигнал,  механизмы  кра-
на блокируются.

После  включения  блокировки  разрешены  движения  направленные  в
сторону уменьшения степени загрузки крана:
·  опускание груза;
·  втягивание секций стрелы;
·  подъём стрелы;
·  в  нерабочей  зоне:  поворот  платформы  в  обратную  сторону  от  ка-

бины базового шасси.

Примечания:

1. Максимальная разрешенная степень загрузки для подъёма груза

стрелой составляет 110%, при нажатии и удержании

подъ-

ём разрешен со степенью загрузки до 125%;

2. Нажатие

фиксируется регистратором параметров.

Координатная защита

Координатная защита предназначена для предотвращения столкно-
вения

крана

препятствием

стеснённых

условиях

работы.

В ОГМ240 реализованы следующие виды координатной защиты:
·  «Потолок»;
·  «Стена»;
·  «Поворот влево»;
·  «Поворот вправо».

«Потолок»  –  это  воображаемая  горизонтальная  бесконечная  плос-
кость,  расположенная  на  высоте  оголовка  стрелы.  Вводится  ограни-

чение длительным нажатием

, индикатор «Потолок» – контроль

состояния ограничения.

«Стена» – это воображаемая вертикальная бесконечная плоскость,
перпендикулярная проекции стрелы на землю и построенная по срезу

оголовка стрелы. Вводится ограничение длительным нажатием

индикатор «Стена» – контроль состояния ограничения.

«Поворот  влево»,  «Поворот  вправо»  –  две  вертикальные  беско-
нечные  плоскости,  образующие  сектор  с  центром,  совпадающим  с
осью  вращения  платформы  крана.  Вводятся  ограничения  длитель-

ным нажатием

соответственно, индикаторы «Поворот вле-

во», «Поворот вправо» – контроль состояния ограничений.

Для ввода ограничения необходимо:
· подвести оголовок стрелы к границе воображаемой плоскости;
· нажать и удерживать кнопку соответствующую требуемому ограни-

чению;

· проконтролировать включение соответствующего индикатора.

Для снятия введенного ограничения необходимо:
·  повторно нажать и удерживать ту же кнопку;
·  проконтролировать выключение соответствующего индикатора.

Примечание
При  вводе  ограничений  координатной  защиты  необходимо  учиты-
вать габаритные размеры поднимаемого груза и предусматривать
запас по расстоянию и углу поворота (для учета инерции стрелы).

При  подходе  к  ограничительной  плоскости  включается  предвари-
тельная сигнализация – загорается желтое табло «Предел», включа-
ется  прерывистый  звуковой  сигнал,  соответствующий  индикатор  на-
чинает мигать. Порог включения предварительной сигнализации для
ограничений  «Потолок» и  «Стена»  -  2 м.  Для  ограничений  «Поворот
влево», «Поворот вправо» - 10º.

При  переходе  ограничительной  плоскости  загорается  красное  табло
«Стоп»,  соответствующий  индикатор  начинает  мигать  и  включается
прерывистый  звуковой  сигнал.  Все  механизмы  крана  блокируются,
однако  разрешены  движения  направленные  в  обратную  сторону  от
ограничительной плоскости.

Ограничение

Разрешенные движения

«Потолок»

«Стена»

если
стена

справа

если
стена

слева

«Поворот влево»

«Поворот вправо»

Защита от опасного приближения к ЛЭП

Защита от опасного приближения к ЛЭП позволяет:
· своевременно обнаружить ЛЭП;
· блокировать механизмы крана при вхождении оголовка стрелы в

опасную зону;

· обеспечить возможность обратного движения (выхода оголовка

стрелы из опасной зоны).

Перед началом работы крановщик должен убедиться в возможности
выполнения грузоподъемных работ без опасного приближения к ЛЭП.

Допустимое расстояние от оголовка стрелы до провода ЛЭП зависит
от напряжения ЛЭП:

Расстояние от датчика до провода ЛЭП, м

Напряже-

ние ЛЭП, кВ

минимально-

допустимое

предвари-

тельная

сигнализация

блокировка

механизмов

крана

до 1

1,5

от 2 до 4

От 1 до 35

2,0

от 3 до 7

от 35 до 110

4,0

от 5 до 10

от 110 до

450

6,0

от 10 до 15

от 500 и

выше

9,0

от 23 до 20

При попадании оголовка стрелы в зону действия электрического поля
ЛЭП частотой 50 Гц срабатывает защита от опасного приближения к
ЛЭП – зажигается соответствующий индикатор, включается звуковой
сигнал, блокируются все движения крана.

В случае блокировки крановщик должен:
· внимательно осмотреть рабочую зону и ее положение относитель-

но ЛЭП;

· определить тип и расположение высоковольтной линии электропе-

редач;

· снять блокировку крана, для этого необходимо выбрать один из

следующих вариантов:

1. С помощью кнопок

выбрать и сохранить тре-

буемый диапазон ЛЭП

2. Удерживая

вывести стрелу крана из опасной зоны;

3. Ввести координатную защиту.

· продолжать дальнейшую работу без опасного приближения к ЛЭП.

Внимание!
1. Работа крана вблизи ЛЭП без наряда-допуска установленного

образца запрещена!

2. Защита от ЛЭП не во всех случаях может предотвратить

опасное  приближение  крюковой  обоймы,  грузового  каната  и
длинномерного  груза  к  ЛЭП.  Поэтому  прибор  безопасности  не
должен  использоваться  как  рабочее  средство  для  остановки
механизмов крана.

3. Расстояние, при котором срабатывают предварительная сиг-

нализация и защита от ЛЭП, зависит от многих факторов ок-
ружающей среды (температура, влажность воздуха и т.п.).

4. Прибор безопасности не защищает от ЛЭП постоянного тока

и от приближения к электрическим кабелям.

5. Необходимо строго соблюдать установленные Правила элек-

тробезопасности. При сознательном нарушении этих правил,
защита от поражения электрическим током не обеспечивает-
ся.

ОГМ240-14. Прибор безопасности грузоподъёмного крана. Руководство - часть 1
