ПРИБОР БЕЗОПАСНОСТИ ОГМ240-10. Руководство по эксплуатации

ВОЗМОЖНОСТИ ОГМ240

ОГМ240 позволяет определять:



нагрузочные параметры крана: грузоподъѐмность нетто (Q, т), мак-
симальную грузоподъѐмность для текущего вылета (Qм, т), степень
загрузки крана (Мз, %);



линейные параметры крана: вылет (R, м), длину стрелы (L, м), вы-
соту подъема оголовка стрелы (H, м);



диагностическую информацию: давление масла в двигателе, тем-
пературу охлаждающей жидкости в двигателе, температуру масла в
гидросистеме, давление масла в гидросистеме (P1, P2, P3).

ОГМ240 выполняет функции:



ограничителя грузоподъемности (стр. 12);



координатной защиты (стр. 14);



ограничителя рабочих движений при опасном приближении к про-
водам линии электропередач (стр. 16);



ограничителя рабочих движений: механизма подъѐма грузозахват-
ного органа в крайнем верхнем и нижнем положениях, механизма
изменения вылета (стр. 18);



регистратора параметров работы крана (стр. 19).

Дополнительно ОГМ240 отображает:



текущую дату и время;



наработку крана в моточасах;



общее количество рабочих циклов;



характеристическое число;



группу режима работы крана по ИСО 4301/1;



коэффициента распределения нагрузок по ИСО 4301/1;



класс использования по ИСО 4301/1.

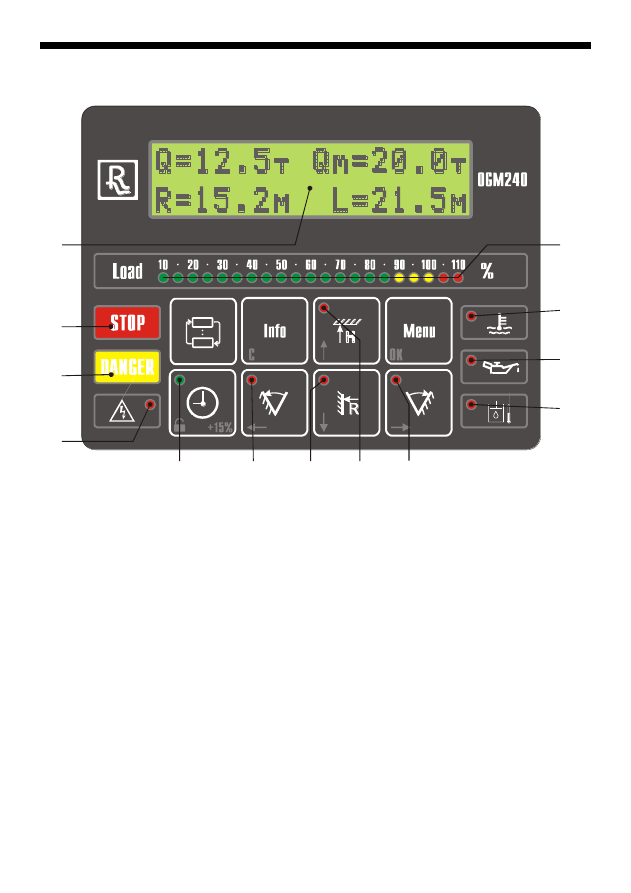

РАСПОЛОЖЕНИЕ КНОПОК И ИНДИКАТОРОВ

1 ЖК-дисплей
2 Индикатор степени загрузки
крана
3 Красное табло «Стоп»
4 Желтое табло «Предел»
5 Индикатор ЛЭП
6 Индикатор временного снятия
блокировки
7 Индикатор «Поворот влево»
8 Индикатор «Стена»

9 Индикатор «Потолок»
10 Индикатор «Поворот право»
11 Индикатор предельной
температуры масла в
гидросистеме крана
12 Индикатор минимального
давления масла в двигателе
крана
13 Индикатор предельной
температуры охлаждающей
жидкости в двигателе крана

Кнопка



последовательное нажатие
переключает экраны с
отображаемыми параметрами

Кнопка



отображение даты и времени;



временное снятие блокировки
механизмов крана;



временное повышение порога
срабатывания ОГМ240 по
степени загрузки (при
подъѐме груза стрелой) до
125% (110%+15%)

Кнопка



при длительном удержании
ввод/снятие координатной
защиты «Поворот влево»;



переход к предыдущему
редактируемому параметру.

Кнопка



при длительном удержании
ввод/снятие координатной
защиты «Поворот вправо»;



переход к следующему
редактируемому параметру

Кнопка



переход к главному меню
(подменю) и к редактированию
параметра;



выход из редактирования с
сохранением параметра в
памяти.

Кнопка



отображение информационных
сообщений;



выход из главного меню
(подменю) и из редактирования
без сохранения параметра в
памяти.

Кнопка



при длительном удержании
ввод/снятие координатной
защиты «Потолок»;



перевод курсора на предыдущий
пункт меню и увеличение
изменяемого параметра.

Кнопка



при длительном удержании
ввод/снятие координатной
защиты «Стена»;



перевод курсора на следующий
пункт меню и уменьшение
изменяемого параметра.

ОТОБРАЖАЕМАЯ ИНФОРМАЦИЯ

Линейные и нагрузочные параметры крана

Q=25.0т Qм=25.0т
R=2.80м L=9.70м

Переход к отображению и переключение между

экранами осуществляется нажатием

– грузоподъѐмность крана нетто

Qм – максимальная грузоподъѐмность для те-

кущего вылета

– текущий вылет

– длина стрелы

– высота подъѐма оголовка стрелы

Мз – степень загрузки крана

Q=25.0т Qm=25.0т
H=10.0м Mз=100%

Диагностическая информация

>P1=15.0 МПа
P2= 0.1 МПа

Вызывается двойным нажатием

– перевод курсора вверх на 1 строку

– перевод курсора вниз на 1 строку

P1, P3, P3

– давление масла в гидросистеме

крана
T

масла (T2) – температура масла в гидросис-

теме крана
P

масла (P4) – давление масла в двигателе

крана
Тохл.жид. (T1) – температура охлаждающей
жидкости в двигателе крана

P3= 0.1 МПа
Tмасла= 60º
Pмасла= 0.1 МПа
Tохл.жид.= 75º

Информация длительного хранения

Циклы 9999999
Хар.число 999999

Вызывается длительным нажатием

– смещение экрана вверх на 1 строку

– смещение экрана вниз на 1 строку

Коэф.нагр. 0.125
Класс исп. U0
Группа A1

Дата и время

Дата 15.08.2005г
Время 13:31:02

Вызывается нажатием

Наработка крана в моточасах

Наработка крана:
0ч

Вызывается длительным нажатием

ГЛАВНОЕ МЕНЮ

Для входа в главное меню нажмите

Главное меню позволяет:



выбрать кратность запасовки полиспаста;



выбрать опорный контур;



выбрать установленное стреловое оборудование;



выбрать диапазон ЛЭП;



просмотреть данные с датчиков;



считать данные со встроенного регистратора параметров.

Структура главного меню

>Запасовка: 6
Опорный контур

– перемещение курсора на 1 строку вверх

– перемещение курсора на 1 строку вниз

– выбор пункта меню

– выход из главного меню

Стрел. оборуд.
Диапазон ЛЭП
Датчики
Чтение РП

Выбор кратности запасовки полиспаста

Нажмите

для перехода в главное

меню

Повторно нажмите

для редактирова-

ния текущей запасовки

Кнопками

выберите требуемую

кратность запасовки

Нажмите

для сохранения выбранной

запасовки

Примечание
При выборе режима работы крана с гуськом,
кратность запасовки выбирается автоматиче-
ски

>Запасовка: 6
Опорный контур

Выбор опорного контура

Нажмите

для перехода в главное

меню

Кнопкой

переместите курсор на пункт

«Опорный контур»

Нажмите

для перехода к выбору

опорного контура

Повторно нажмите

для редактирова-

ния текущего опорного контура

Кнопками

выберите опорный

контур

Нажмите

для сохранения, выбранно-

го опорного контура

Запасовка: 6
>Опорный контур

Опорный контур:
Полный контур

Выбор стрелового оборудования

Нажмите

для перехода в главное

меню

Кнопкой

переместите курсор на пункт

«Стреловое оборудование»

Нажмите

для перехода к выбору

стрелового оборудования

Повторно нажмите

для редактирова-

ния текущего стрелового оборудования

Кнопками

выберите установлен-

ное оборудование

Нажмите

для сохранения выбранно-

го стрелового оборудования

Опорный контур
>Стрел. оборуд.

Стрел. оборуд.:
Нет оборудования

Выбор диапазона ЛЭП

Нажмите

для перехода в главное

меню

Кнопкой

переместите курсор на пункт

«Диапазон ЛЭП»

Нажмите

для перехода к выбору

диапазона ЛЭП

Повторно нажмите

для редактирова-

ния текущего диапазона ЛЭП

Кнопкой

выберите требуемый диапа-

зона ЛЭП

Нажмите

для сохранения выбранно-

го диапазона ЛЭП

Примечание
Для получения дополнительной информации о
выборе диапазона ЛЭП см. стр. 16 настоящего
руководства

Стрел. оборуд.
>Диапазон ЛЭП

Диапазон ЛЭП
220В – 1кВ

Отображение данных с датчиков

Нажмите

для перехода в главное

меню

Кнопкой

переместите курсор на пункт

«Датчики»

Нажмите

для перехода к отображе-

нию данных с датчиков

Примечание
Формат представления данных с датчиков со-
ответствует аналогичному пункту в меню на-
стройки

Диапазон ЛЭП
>Датчики

Считывание данных регистратора параметров

Нажмите

для перехода в главное

меню

Кнопкой

переместите курсор на пункт

«Чтение РП»

Нажмите

для перехода в режим

считывания

данных

регистратора

параметров

Вставьте Secure Digital карту. Перенос
данных начнется автоматически

После считывания данных программа
перейдѐт в главное меню

Примечание
Для получения дополнительной информации о
регистраторе параметров см. стр. 19 настоя-
щего руководства

Датчики
>Чтение РП

Вставьте карту
памяти

ВЫПОЛНЯЕМЫЕ ФУНКЦИИ

Ограничитель грузоподъѐмности

Ограничитель грузоподъѐмности позволяет:



информировать крановщика о предельной загрузке крана;



автоматически отключать механизмы крана при подъѐме груза,
масса которого превышает максимальную грузоподъемность для
текущего вылета;



обеспечить возможность обратного движения (уменьшение степени
загрузки).

Для выполнения этой функции ОГМ240 определяет грузоподъѐм-
ность крана нетто Q (т) и максимальную грузоподъѐмность для теку-
щего вылета Qм (т).

Грузоподъѐмность крана определяется массой груза и массой грузо-
захватных приспособлений.

Внимание!
1.

ОГМ240 не является измерительным инструментом.

Грузоподъѐмность определяется с точностью достаточной
для выполнения функции ограничителя грузоподъѐмности и мо-
жет отличаться от фактической массы груза.

Допустимая погрешность определения грузоподъѐмности при-
ведена в паспорте прибора безопасности.

Максимальная грузоподъѐмность крана зависит от вылета и длины
стрелы. С увеличением вылета и длины стрелы максимальная грузо-
подъѐмность уменьшается.
Максимальная грузоподъѐмность также уменьшается:



при выдвижении секций стрелы;



при включении ускоренной работы грузовой лебѐдки;



при работе крана с неполным опорным контуром;



при входе в нерабочую зону (обычно это сектор над кабиной).

Максимальная  грузоподъѐмность  крана  задаѐтся  в  виде  таблицы  и
приведена в паспорте крана.

Для  количественной  оценки  загруженности  крана  ОГМ240  рассчиты-
вает  степень  загрузки  крана  равную  процентному  отношению  грузо-
подъѐмности  крана  нетто  к  максимальной  грузоподъѐмности  крана

для текущего вылета (

100%

Qм

Мз





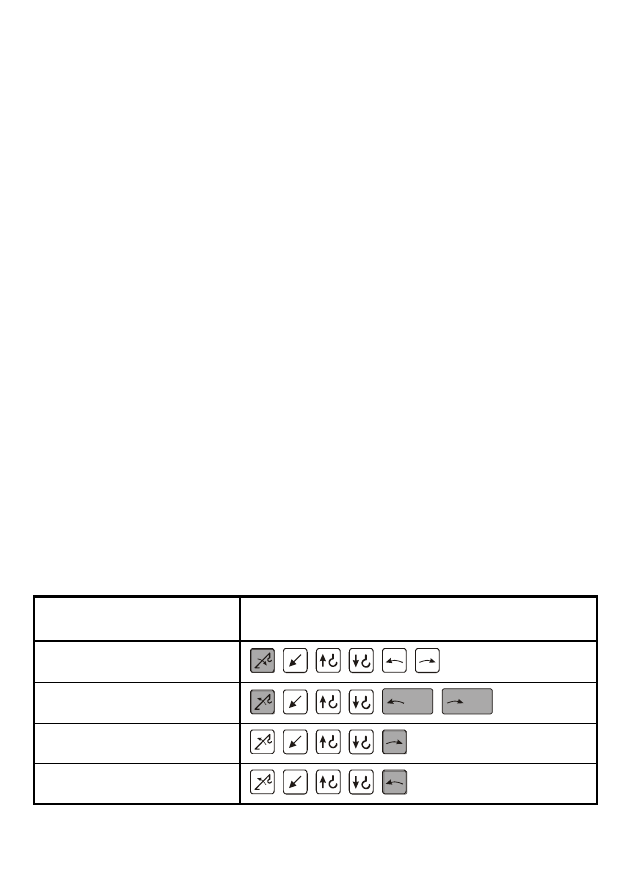

Предварительная  сигнализация  включается  при  степени  загрузки
более 90%, при этом загорается желтое табло «Предел» и включает-
ся прерывистый звуковой сигнал.

Если  степень  загрузки  крана  более  105%  загорается  красное  табло
«Стоп», включается прерывистый звуковой сигнал, механизмы крана
блокируются.

После  включения  блокировки  разрешены  движения  направленные  в
сторону уменьшения степени загрузки крана:



опускание груза;



втягивание секций стрелы;



подъѐм стрелы;



в нерабочей зоне: поворот платформы в обратную сторону от каби-
ны базового шасси.

Примечания:

Максимальная разрешенная степень загрузки для подъѐма груза

стрелой составляет 110%, при нажатии и удержании

подъ-

ѐм разрешен со степенью загрузки до 125%;

Нажатие

фиксируется регистратором параметров.

Координатная защита

Координатная защита предназначена для предотвращения столкно-
вения

крана

препятствием

стеснѐнных

условиях

работы.

В ОГМ240 реализованы следующие виды координатной защиты:



«Потолок»;



«Стена»;



«Поворот влево»;



«Поворот вправо».

«Потолок» – это воображаемая горизонтальная бесконечная плос-
кость, расположенная на высоте оголовка стрелы. Вводится ограни-

чение длительным нажатием

, индикатор «Потолок» – контроль

состояния ограничения.

«Стена» – это воображаемая вертикальная бесконечная плоскость,
перпендикулярная проекции стрелы на землю и построенная по срезу

оголовка стрелы. Вводится ограничение длительным нажатием

индикатор «Стена» – контроль состояния ограничения.

«Поворот  влево»,  «Поворот  вправо»  –  две  вертикальные  беско-
нечные  плоскости,  образующие  сектор  с  центром,  совпадающим  с
осью  вращения  платформы  крана.  Вводятся  ограничения  длитель-

ным нажатием

соответственно, индикаторы «Поворот влево»,

«Поворот вправо» – контроль состояния ограничений.

Для ввода ограничения необходимо:



подвести оголовок стрелы к границе воображаемой плоскости;



нажать и удерживать кнопку соответствующую требуемому ограни-
чению;



проконтролировать включение соответствующего индикатора.

Для снятия введенного ограничения необходимо:



повторно нажать и удерживать ту же кнопку;



проконтролировать выключение соответствующего индикатора.

Примечание
При  вводе  ограничений  координатной  защиты  необходимо  учиты-
вать габаритные размеры поднимаемого груза и предусматривать
запас по расстоянию и углу поворота (для учета инерции стрелы).

При  подходе  к  ограничительной  плоскости  включается  предвари-
тельная сигнализация:



загорается желтое табло «Предел»;



включается прерывистый звуковой сигнал;



соответствующий индикатор начинает мигать.

Порог включения предварительной сигнализации для ограничений
«Потолок» и «Стена» - 2 м. Для ограничений «Поворот влево», «По-
ворот вправо» - 10º.

При переходе ограничительной плоскости механизмы крана блоки-
руются:



загорается красное табло «Стоп»;



соответствующий индикатор продолжает мигать;



период повторения звукового сигнала увеличивается;



на дисплей выводится соответствующее сообщение.

Ограничение

Разрешенные движения

«Потолок»

«Стена»

если
стена

справа

если
стена

слева

«Поворот влево»

«Поворот вправо»

Защита от опасного приближения к ЛЭП

Защита от опасного приближения к ЛЭП позволяет:



своевременно обнаружить ЛЭП;



блокировать механизмы крана при вхождении оголовка стрелы в
опасную зону;



обеспечить возможность обратного движения (выхода оголовка
стрелы из опасной зоны).

Перед началом работы крановщик должен убедиться в возможности
выполнения грузоподъемных работ без опасного приближения к ЛЭП.

Допустимое расстояние от оголовка стрелы до провода ЛЭП зависит
от напряжения ЛЭП:

Напряже-

ние ЛЭП, кВ

Расстояние от датчика до провода ЛЭП, м

минимально-

допустимое

предвари-

тельная

сигнализация

блокировка

механизмов

крана

до 1

1,5

от 2 до 4

От 1 до 35

2,0

от 3 до 7

от 35 до 110

4,0

от 5 до 10

от 110 до

450

6,0

от 10 до 15

от 500 и

выше

9,0

от 23 до 20

При попадании оголовка стрелы в зону действия электрического поля
ЛЭП частотой 50 Гц срабатывает защита от опасного приближения к
ЛЭП – зажигается соответствующий индикатор, включается звуковой
сигнал, блокируются все движения крана.

В случае блокировки крановщик должен:



внимательно осмотреть рабочую зону и ее положение относитель-
но ЛЭП;



определить тип и расположение высоковольтной линии электропе-
редач;



снять блокировку крана, для этого необходимо выбрать один из
следующих вариантов:

С помощью кнопки

выбрать следующий диапазон ЛЭП.

Удерживая

вывести стрелу крана из опасной зоны;

Ввести координатную защиту.



продолжать дальнейшую работу без опасного приближения к ЛЭП.

Внимание!
1.

Работа крана вблизи ЛЭП без наряда-допуска установленного
образца запрещена!

Защита  от  ЛЭП  не  во  всех  случаях  может  предотвратить
опасное  приближение  крюковой  обоймы,  грузового  каната  и
длинномерного  груза  к  ЛЭП.  Поэтому  прибор  безопасности  не
должен  использоваться  как  рабочее  средство  для  остановки
механизмов крана.

Расстояние, при котором срабатывают предварительная сиг-
нализация и защита от ЛЭП, зависит от многих факторов ок-
ружающей среды (температура, влажность воздуха и т.п.).

Прибор безопасности не защищает от ЛЭП постоянного тока
и от приближения к электрическим кабелям.

Необходимо  строго  соблюдать  установленные  Правила  элек-
тробезопасности.  При  сознательном  нарушении  этих  правил,
защита  от  поражения  электрическим  током  не  обеспечивает-
ся.

ПРИБОР БЕЗОПАСНОСТИ ОГМ240-10. Руководство по эксплуатации - часть 1
