MO

TORE

ENGINE

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

dAilY

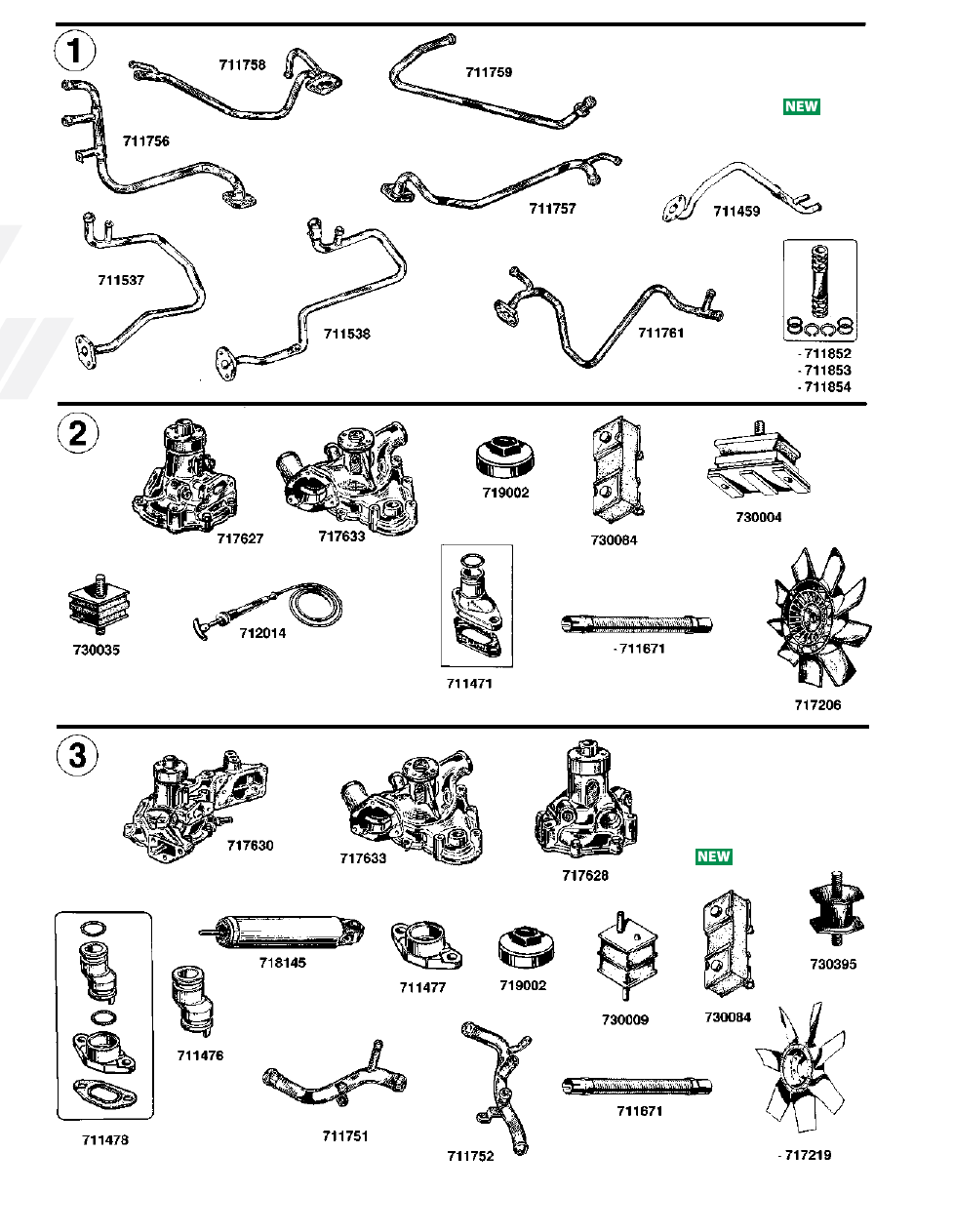

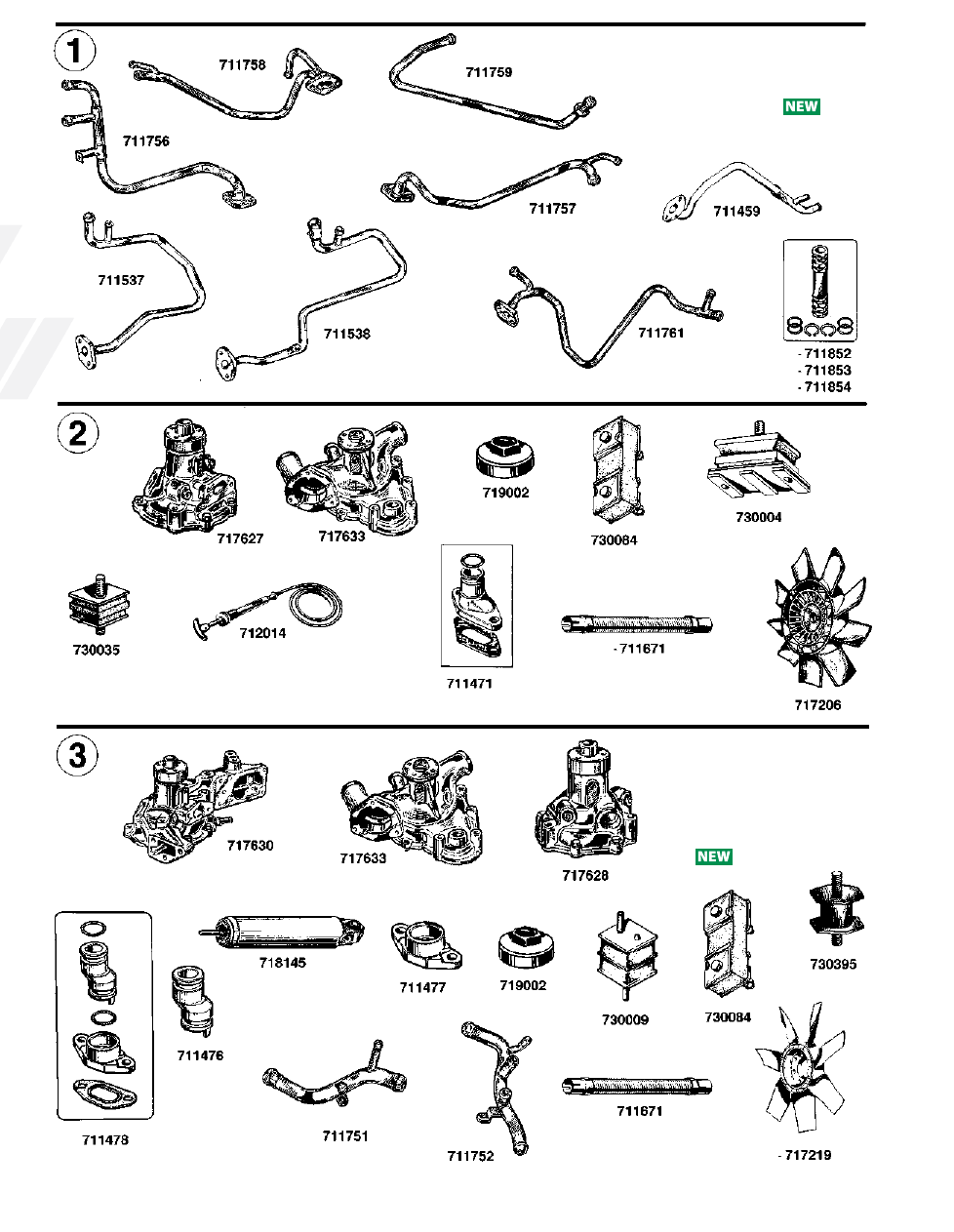

1 711758 Tubo acqua raffreddamento / Water pipe cooler

NEW DAILY (‘96)   30.8 - 35.8

99443658

2 711759 Tubo acqua raffreddamento / Water pipe cooler

NEW DAILY (‘96)   30.8 - 35.8

TURbODAILY (‘96 ) 35.12

99482735

3 711484 Tubo acqua raffreddamento / Water pipe cooler

TUTTI I TIPI

98434054

4 711756 Tubo acqua raffreddamento / Water pipe cooler

NEW DAILY     30.8 - 35.8 - 40.8

DAILY DUTY   30.8 - 35.8 - 40.8

4837163

5 711757 Tubo acqua raffreddamento / Water pipe cooler

NEW DAILY     30.8 - 35.8 - 40.8

DAILY DUTY   30.8 - 35.8 - 40.8

98410628

6 711459 Tubo acqua dal serb. alla pompa / Water pipe

DAILY          30.8 - 32.8 - 35.8 - 40.8 93805975

7 711537 Tubo acqua raffreddamento / Water pipe cooler

TURbO DAILY   35.10 -  45.10 - 49.10

7302947

8 711538 Tubo acqua raffreddamento / Water pipe cooler

NEW DAILY - TURbO DAILY

98467958

99457054

9 711761 Tubo acqua raffreddamento / Water pipe cooler

DAILY  2000     35C11/C13

500326396

10 711852 Tubo racc. pompa acqua compl. / Water pump connecting pipe

l. mm. 75 DAILY     30.8 - 32.8 - 35.8 - 40.8

-

11 711853 Tubo racc. pompa acqua compl. / Water pump connecting pipe

l. mm. 80 NEW DAILY - TURbO DAILY

-

12 711854 Tubo racc. pompa acqua compl. / Water pump connecting pipe

l. mm. 85 TUTTI I TIPI

99443808

35nc - 40nc - 45nc - 49nc

50/55nc - 50/55.8 - 60.8

13 717627 Pompa acqua completa / Complete water pump

(adattabile a MOTORE 8035.04 - 8035.04.359 - 8055.05.250)

(ENGINE TYPE 8035.04-8035.04.359-8055.05.250)

35/40NC - 50NC - 50/55NC

50.8 - 55.8 - 60.8

93191101

(ex 4655054

- 4679242)

14 717633 Pompa acqua completa / Complete water pump

(adattabile a MOTORE 8340.04) / (ENGINE TYPE 8340.04)



50F8 / F9 / F10 - 55F8 / F9 / F10

4796535

(ex 4711706)

15 719002 Tappo serbatoio nafta / Filler cap

541257

16 730084 Tassello sostegno tubo scarico compl. / Exhaust strap assy

50.8 - 55.8 - 60.8

-

17 730004 Tassello sostegno ant. motore / Engine mounting pad

35NC - 40NC - 45NC - 49NC

4610904

18 730035 Tassello sostegno ant. e post. motore / Engine mounting pad

50NC - 55NC - 50.8/F8 - 55.8/F8

8557402

19 712014 Tirante completo acceleratore / Throttle control cable

625

4617329

20 711471 Tubo collegamento pompa acqua al supp. portatermostato

completo di guarnizione e anello / Water pipe

4673807

21 711671 Tubo flessibile scarico / Exhaust flexible pipe

50.8/F8 - 55.8/F8 - 60.8/F8

8569057

22 717206 Ventilatore a 9 pale / 9-Blades fan

ø 28/410 50NC - 55NC - 50.8/F8 - 55.8/F8

4616572

50.9/.10 - 55.9/.10 - 60.10 - 65.10 - 70.10 - 75.10

79.10 - 50.9z - 60.11 turbo z -  65.9z - 65.12H turbo z - 65.12 turbo z

23 718145 Cilindro operatore freno motore / Exhaust brake cylinder

TURbO Z 65.12

41022031

24 717633 Pompa acqua completa / Complete water pump

(adattabile a MOTORE 8340.04) / (ENGINE TYPE 8340.04)

65F10 - 70F10 - 75F10

4796535

(ex 4711706)

25 717628 Pompa acqua completa / Complete water pump

(adattabile a MOTORE 8040.05) / (ENGINE TYPE 8040.05)

50.9Z - 65.9Z

60.11TURbO Z- 65.12 TURbO Z

98497117

(ex 98465322)

26 717679 Pompa acqua completa / Water pump assy

(adattabile a motore 8040.05 - 8060.25) / (ENGINE TYPE 8040.05 - 8060.25)

50.9 Z - 65.9 Z

60.11 TURbO Z - 65.12 TURbO Z

4813370

(ex 4784454)

27 717630 Pompa acqua completa / Complete water pump

(adattabile a MOTORE 8040.25 - 8060.04/.24 - 8060.05.200 - 8060.25.600)

 (ENGINE TYPE 8040.25 - 8060.04/.24 - 8060.05.200 - 8060.25.600)

60.11 - 65.12

98497115

(ex 4835043)

28 711478 Kit attacco portatermostato composto da:

Thermostat housing kit:

-

29 711476 (1) Raccordo sup. per corpo termostato / Union

4859907

30 711477 (1) Flangia inf. per corpo termostato / Connecting plate

 4859908

(2) O.Ring

-

(1) Guarnizione piana / Flat washer

-

31 719002 Tappo per serbatoio nafta / Filler cap

541257

32 730009 Tassello sostegno ant. motore / Engine mounting pad

8573558

33 730084 Tassello sostegno tubo scarico compl. / Exhaust strap assy

-

34 730395 Tassello sostegno tubo scarico / Exhaust strap

50.9Z - 65.9Z

65.11 TURbO Z - 65.12 TURbO Z

9060048

(ex 4211548)

35 711751 Tubo acqua / Water pipe

65.10 - 70.10 - 75.10

4713436

36 711752 Tubo acqua / Water pipe

TURbO Z    60.11 - 65.12 - 79.12

8591429

37 711671 Tubo flessibile scarico / Exhaust flexible pipe

50.9 - 55.9

8569057

38 717219 Ventilatore a 7 pale / 7-Blades fan

ø 80 /420 50.9 Z - 65.9 Z

65.11 /.12 - 79.12  TURbO ZETA

4800473

iveco

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

17

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

18

MO

TORE

ENGINE

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

iveco

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

79.13 - 80.13 - 90.13 - 100.13

80nc - 90nc - 100nc - 110nc - 110.14

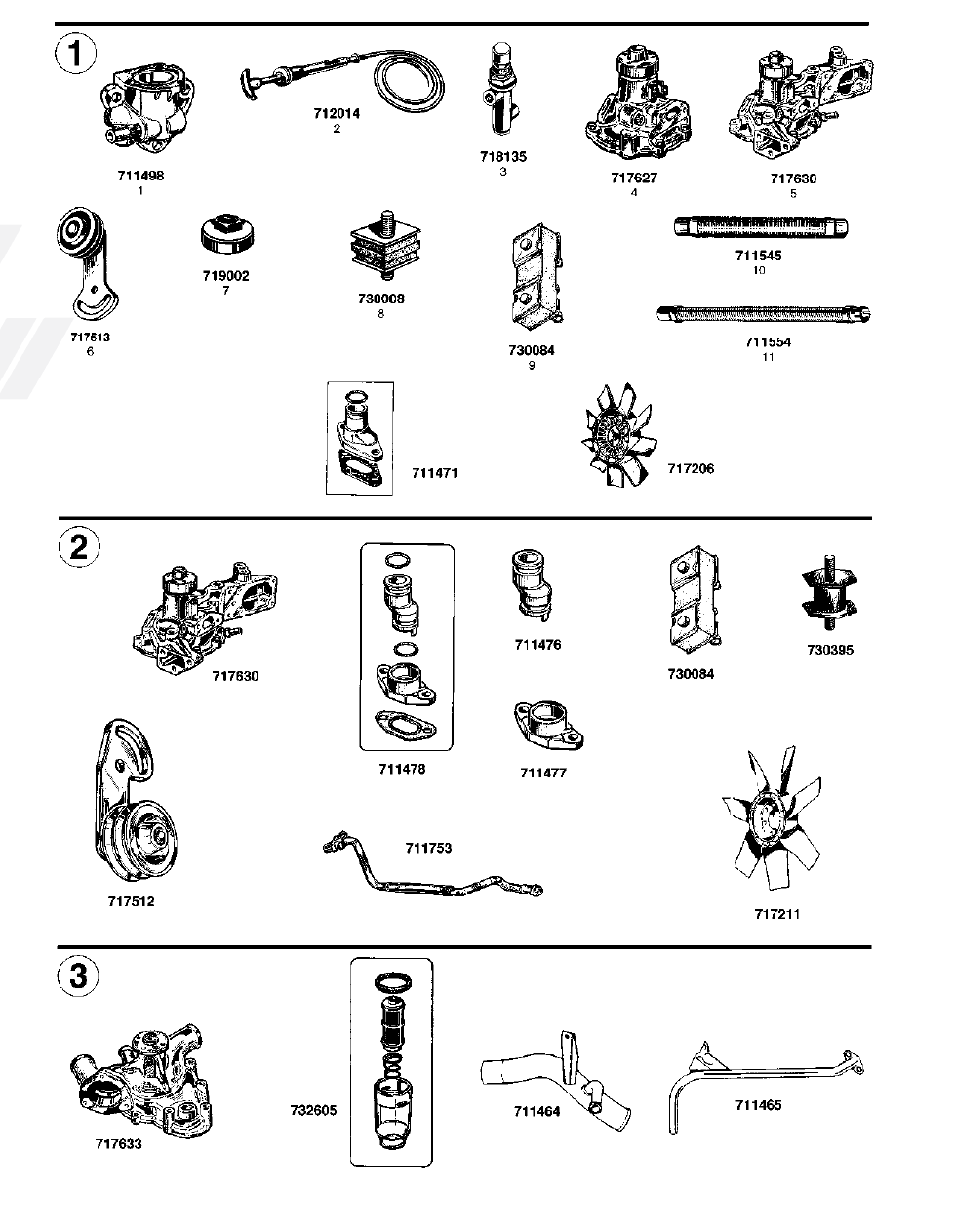

1 711498 Corpo portatermostato / Thermostat housing

80.14 - 80.16

4626879

2 712014 Comando acceleratore a mano / Throttle control



100NC - 110NC

4667457

(ex 4676528)

3 718135 Distrib. freno motore (MI) / Exhaust brake distributor

4782794

(ex 4604222)

4 717627 Pompa acqua completa / Complete water pump

(adattabile a MOTORE 8035.04 - 8035.04.359 - 8055.05.250)

(ENGINE TYPE 8035.04-8035.04.359-8055.05.250)



75PC - 100NC - 110NC

93191101

(ex 4655054

- 4679242)

5 717630 Pompa acqua completa / Complete water pump

(adattabile a MOTORE 8040.25 - 8060.04/.24 - 8060.05.200 -

8060.25.600)

(ENGINE TYPE 8040.25 - 8060.04/.24 - 8060.05.200 - 8060.25.600)

110.14

98497115

(ex 4835043)

6 717513 Supporto completo tendicinghia / Belt stretcher

4616156

7 719002 Tappo per serbatoio nafta / Filler cap

541257

8 730008 Tassello sostegno ant. motore / Engine mounting pad

4617444

9 730084 Tassello sostegno tubo scarico compl. / Exhaust strap assy

79.13 - 90.13 - 100.13

-

10 711545 Tubo flessibile scarico / Exhaust flexible pipe

80/90NC - 100/110NC - 110.14

4020316

11 711554 Tubo flessibile scarico / Exhaust flexible pipe

79.13 - 80.13 - 90.13 - 100.13

8569477

12 711471 Tubo collegamento pompa acqua al supporto portatermostato

completo di guarnizione e anello / Water pipe

ø 28/410

4673807

13 717206 Ventilatore a 9 pale / 9-Blades fan

100NC - 110NC

4616572

79.14 - 79.14z - 95.14 - 95.14z

109.14 - 109.14z

14 717630 Pompa acqua completa / Complete water pump

(adattabile a MOTORE 8040.25 - 8060.04/.24 - 8060.05.200 -

8060.25.600)

(ENGINE TYPE 8040.25 - 8060.04/.24 - 8060.05.200 - 8060.25.600)

95.14 - 109.14

98497115

(ex 4835043)

15 711478 Kit attacco portatermostato composto da:

Thermostat housing kit:

-

16

711476 (1) Raccordo sup. per corpo termostato / Union

4859907

17

711477 (1) Flangia inf. per corpo termostato / Connecting plate

4859908

(2) O.Ring

-

(1) Guarnizione piana / Flat washer

-

18

730084 Tassello sostegno tubo scarico compl. / Exhaust strap assy

-

19

730395 Tassello sostegno tubo scarico / Exhaust strap

79.14Z

95.14Z

9060048

(ex 4211548)

20

717512 Tendicinghia completo / Belt stretcher

95.14/ .14Z - 109.14/ . 14Z

4803462

21

711753 Tubo acqua raffreddamento / Water pipe cooler

79.14Z - 109.14Z

4762766

22

717211 Ventilatore a 7 pale completo / 7-Blades fan

ø 80 / 470 79.14Z - 95.14Z - 109.14Z

4800475

4782877

65nc - 70nc - 75nc

om 50/ 55/ 65/ 70/ 75/ 80/ 90

23

717633 Pompa acqua completa  / Complete water pump

(adattabile a MOTORE 8340.04) / (ENGINE TYPE 8340.04)

OM 50 - OM 55

4796535

  (ex 4711706)

24

732605 Kit filtro pompa alimentazione / Fuel pump filter kit

 Tipo bOSCH

-

25

711464 Tubo inf. pompa acqua / Water pipe, bottom

8826137

26

711465 Tubo dalla pompa al serbatoio / Water pipe

8827468

19

20

33

34

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

21

MO

TORE

ENGINE

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

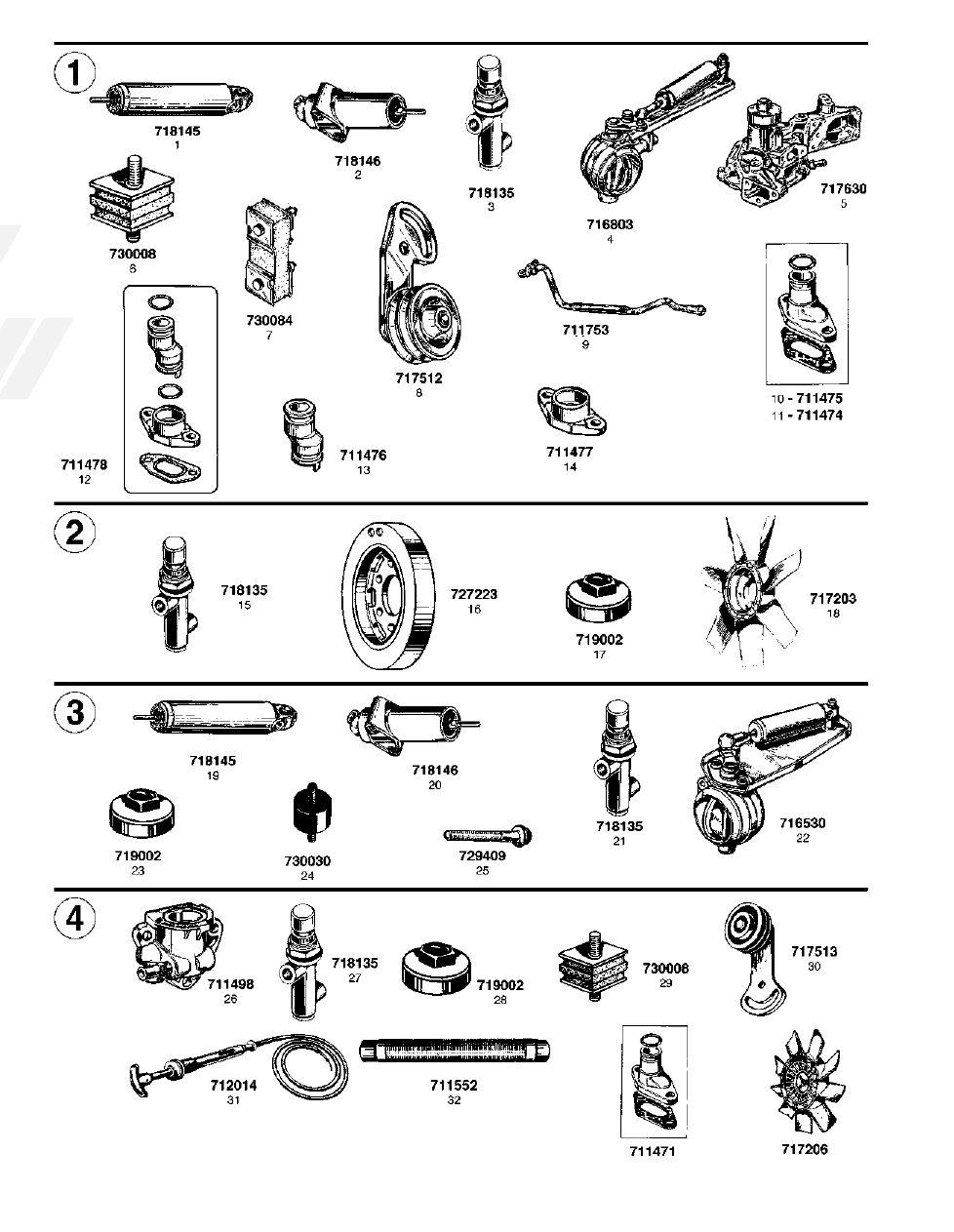

115.14/ .17 - 135.14/ .17 - 145.17 - 175.17

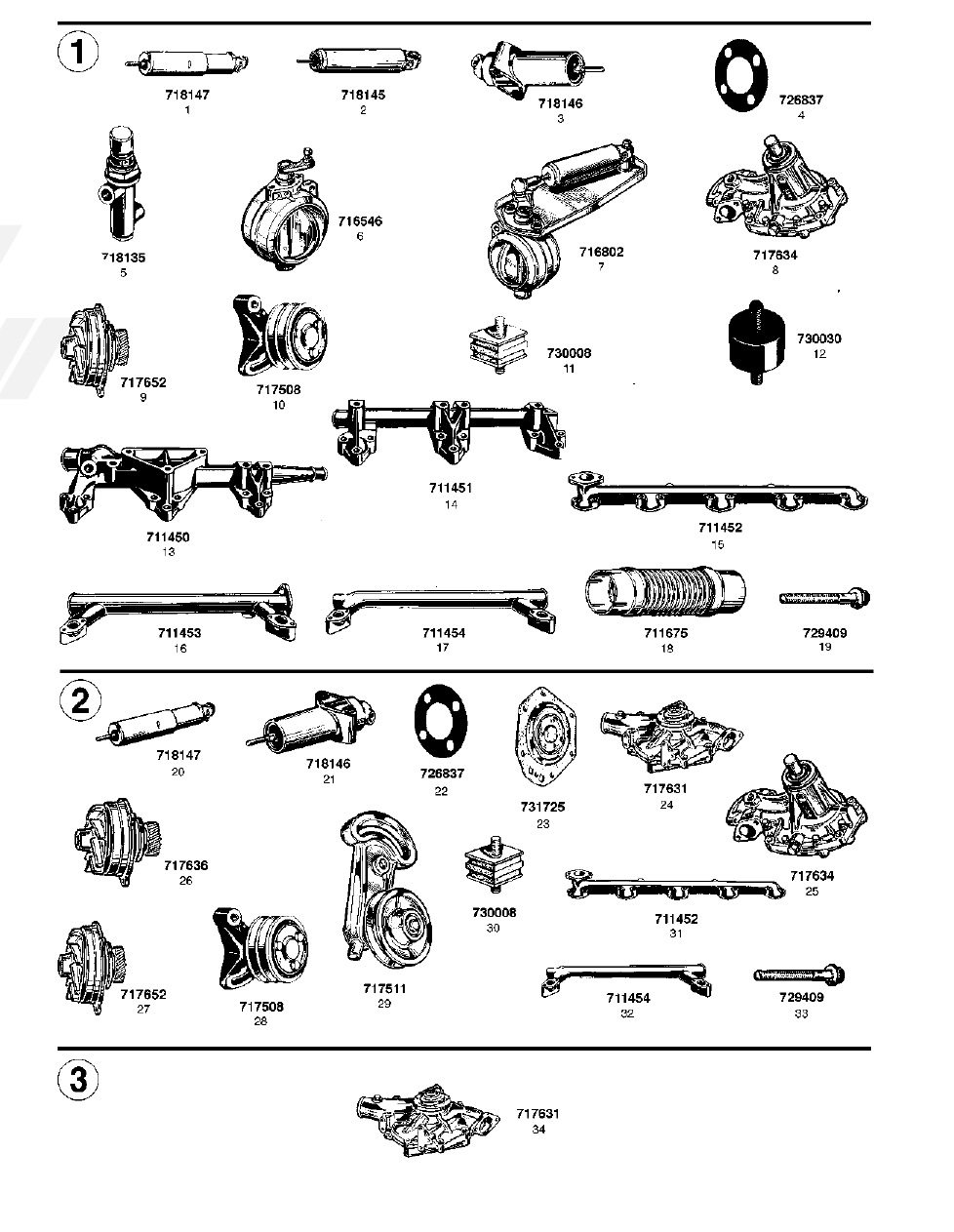

1 718145 Cilindro operatore freno motore / Exhaust brake cylinder

115.17 - 135.17 - 145.17 - 175.17

42042638

2 718146 Cilindro arresto pompa iniezione / Injection pump lock cylinder

4717165

3 718135 Distrib. freno motore (MI) / Exhaust brake distributor

4782794

(ex 4604222)

4 716803 Freno motore completo / Exhaust brake assy

115.17 - 135.17 - 145.17 - 175.17

4791129

5 717630 Pompa acqua completa / Complete water pump

(adattabile a MOTORE 8040.25 - 8060.04/.24 - 8060.05.200 - 8060.25.600)

(ENGINE TYPE 8040.25 - 8060.04/.24 - 8060.05.200 - 8060.25.600)

115.14/.17 - 135.14/.17 - 175.17

98497115

(ex 4835043)

6 730008 Tassello sostegno ant. motore / Engine mounting pad

4617444

7 730084 Tassello sostegno tubo scarico compl. / Exhaust strap assy

-

8 717512 Tendicinghia completo / Belt stretcher

115.17 - 135.14 - 135.17 - 145.17

4803462

9 711753 Tubo acqua raffreddamento / Water pipe cooler

4762766

10 711475 Tubo completo colleg. pompa acqua al termostato / Water pipe

115.14/ .17 - 135.14/ .17

4772057

11 711474 Tubo completo colleg. pompa acqua al termostato U.T. / Water pipe

4774405

12 711478 Kit attacco portatermostato composto da: / Thermostat housing kit:

-

13 711476 (1) Raccordo sup. per corpo termostato / Union

4859907

14 711477 (1) Flangia inf. per corpo termostato / Connecting plate

4859908

(2) O.Ring

-

(1) Guarnizione piana / Flat washer

-

150.14 - 150/159nc17 - 150/159.17

15 718135 Distrib. freno motore (MI) / Exhaust brake distributor

4782794

(ex 4604222)

16 727223 Smorzatore per albero motore / Damper

8823678

17 719002 Tappo serbatoio nafta / Filler cap

541257

18 717203 Ventilatore a 7 pale in nylon / 7-Blades plastic fan

ø 70/500 150/159NC17

4698188

150/159nc20 - 150.20 - 165.24 - 175.24

19 718145 Cilindro operatore freno motore / Exhaust brake cylinder

175.24

42042638

20 718146 Cilindro arresto pompa iniezione / Injection pump lock cylinder

175.24

4717165

21 718135 Distrib. freno motore (MI) / Exhaust brake distributor

4782794

(ex 4604222)

22 716530 Freno motore / Exhaust brake

175.24

98418118

23 719002 Tappo serbatoio nafta / Filler cap

541257

24 730030 Tassello elastico per tubo scarico / Exhaust pipe strap

165.24

4643918

25 729409 Vite fissaggio collettore scarico / Exhaust manifold bolt

175.24

98490937

(ex 4742406)

645/650 - 650e - 655 - 662

26 711498 Corpo portatermostato / Thermostat housing

645/650N2 - N3 - 655 - 662N2

4626879

27 718135 Distrib. per freno motore (MI) / Exhaust brake distributor

4782794

(ex 4604222)

28 719002 Tappo per serbatoio nafta / Filler cap

541257

29 730008 Tassello sostegno ant. motore / Engine mounting pad

645/650N2 - N3 - 655 - 662N2

4617444

30 717513 Tendicinghia completo / Belt stretcher

4616156

31 712014 Tirante completo accel. a mano / Throttle control

4667457

(ex 4645319)

32 711552 Tubo flessibile scarico / Exhaust flexible pipe

4555085

33 711471 Tubo coll. pompa acqua al supporto portatermostato completo di

guarnizione e anello / Water pipe

4673807

34 717206 Ventilatore a 9 pale  / 9-Blades  fan

ø 28/410

4616572

iveco

22

716508

14

15

16

17

18

19

20

21

22

23

24

25

26

27

2

3

4

8

7

6

11

10

5

9

12

13

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

23

MO

TORE

ENGINE

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

682n3 - 682n4

(pArticolAri AdAttAbili Al motore 203 A/61)

(ENgINE TyPE 203 A/61)

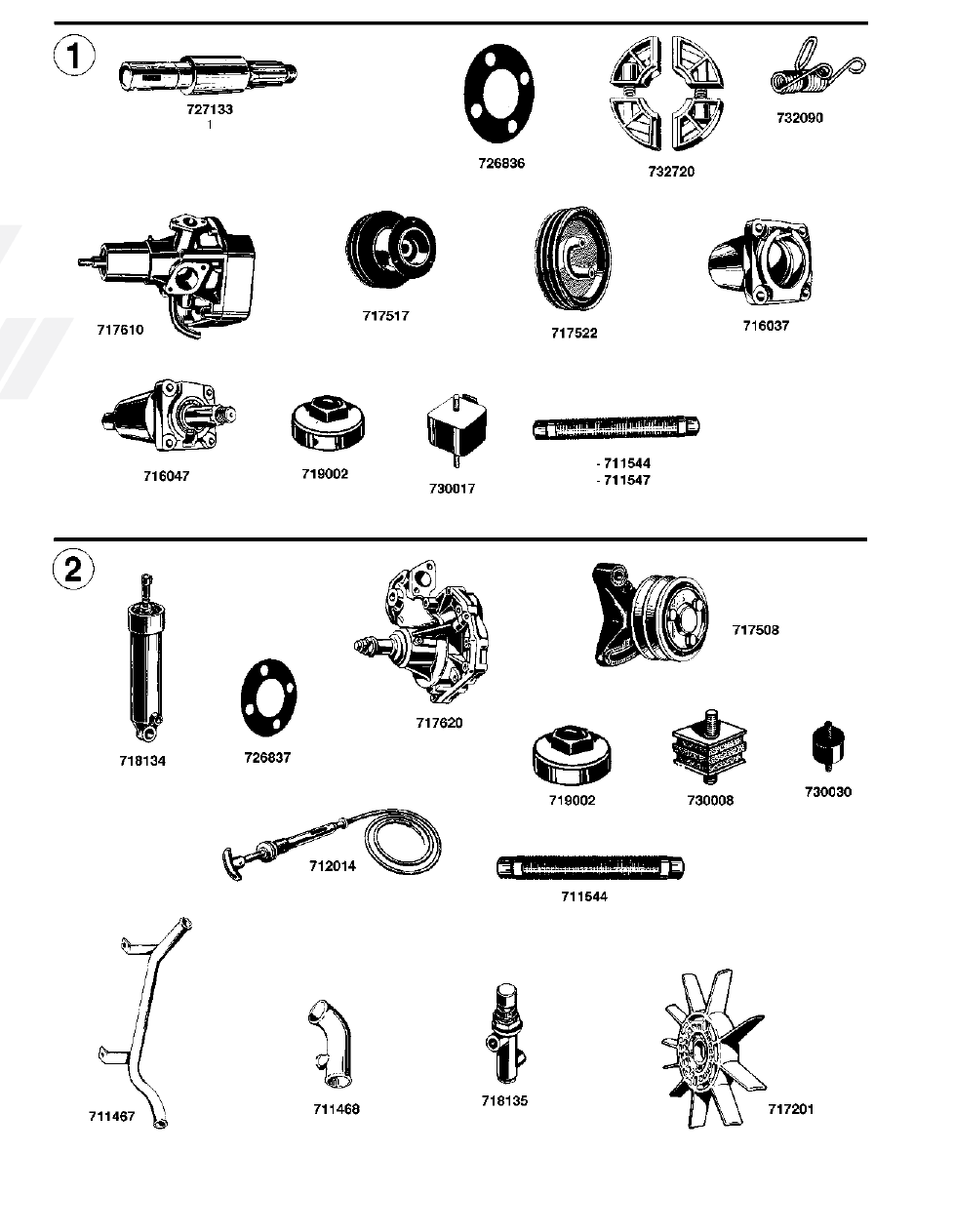

1 727133 Alberino comando pompa iniezione / Injection pump shaft

996433

2 726836 Dischetto per giunto pompa iniezione / Shim

4531680

3 732720 Modif. tass. compress. (in nylon) / Compressor flange pad set (plastic)

4687393

4 732090 Molla rinvio comando freno motore / Pull-off spring, exhaust brake

741912

5 717610 Pompa acqua completa / Water pump assy

4538058

6 717517 Puleggia per pompa acqua 3

a

 Serie / Water pump pulley

4550925

7 717522 Puleggia condut. pompa servosterzo / Power-steering pulley

4777059

(ex 4515966)

8 716037 Supp. per alberino com. pompa iniez. / Injection pump shaft housing

741264

9 716047 Supp. per alberino com. pompa iniez. compl. / Injection shaft housing compl.

-

10 719002 Tappo per serbatoio nafta / Filler cap

340772

11 730017 Tass. sostegno ant. motore / Engine front mounting pad



4731592

(ex 844192)

12 711544 Tubo flessibile scarico / Exhaust flexible pipe

682N2

881950

13 711547 Tubo flessibile scarico / Exhaust flexible pipe

4514684

14 716508 Ventilatore a 6 pale in alluminio / 6-Blades fan

684n/np - 160nc/nt

(pArticolAri AdAttAbili Al motore 8200.02/.03)

(ENgINE TyPE 8200.02/.03)

15 718134 Cilindro operat. com. freno motore / Exhaust brake cylinder

4695111

(ex 4671869)

16 726837 Dischetto per giunto pompa iniezione / Shim

4538013

17 717620 Pompa acqua completa 1

a

 Serie / Water pump assy

684N/NP

4606023

18 717508 Supporto tendicinghia completo / Belt stretcher

4606784

19 719002 Tappo per serbatoio nafta / Filler cap

541257

20 730008 Tassello sostegno ant. motore / Engine mounting pad

4617444

21 730030 Tassello elastico sostegno tubo scarico / Exhaust pipe pad

4643918

22 712014 Tirante completo acceleratore / Throttle control

4639253

23 711544 Tubo flessibile scarico / Exhaust flexible pipe

881950

24 711467 Tubo entrata acqua radiatore / Radiator pipe, inlet

4671034

25 711468 Tubo uscita acqua radiatore / Radiator pipe, outlet

4631107

26 718135 Valvola distributore freno motore (MI) / Distributor valve

4782794

(ex 4604222)

27 717201 Ventilatore a 10 pale in nylon / 10-Blades plastic fan

ø 85/560

4629725

iveco

24

717620

4

3

2

5

6

7

8

9

10

11

12

14

711755

13

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

25

MO

TORE

ENGINE

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

619n1 - 300pc - 160.26 - 170/190 nc26/f26 - 180.26 - 190.i26

(pArticolAri AdAttAbili Al motore 8210.02/ .03)

(ENgINE TyPE 8210.02/ .03)

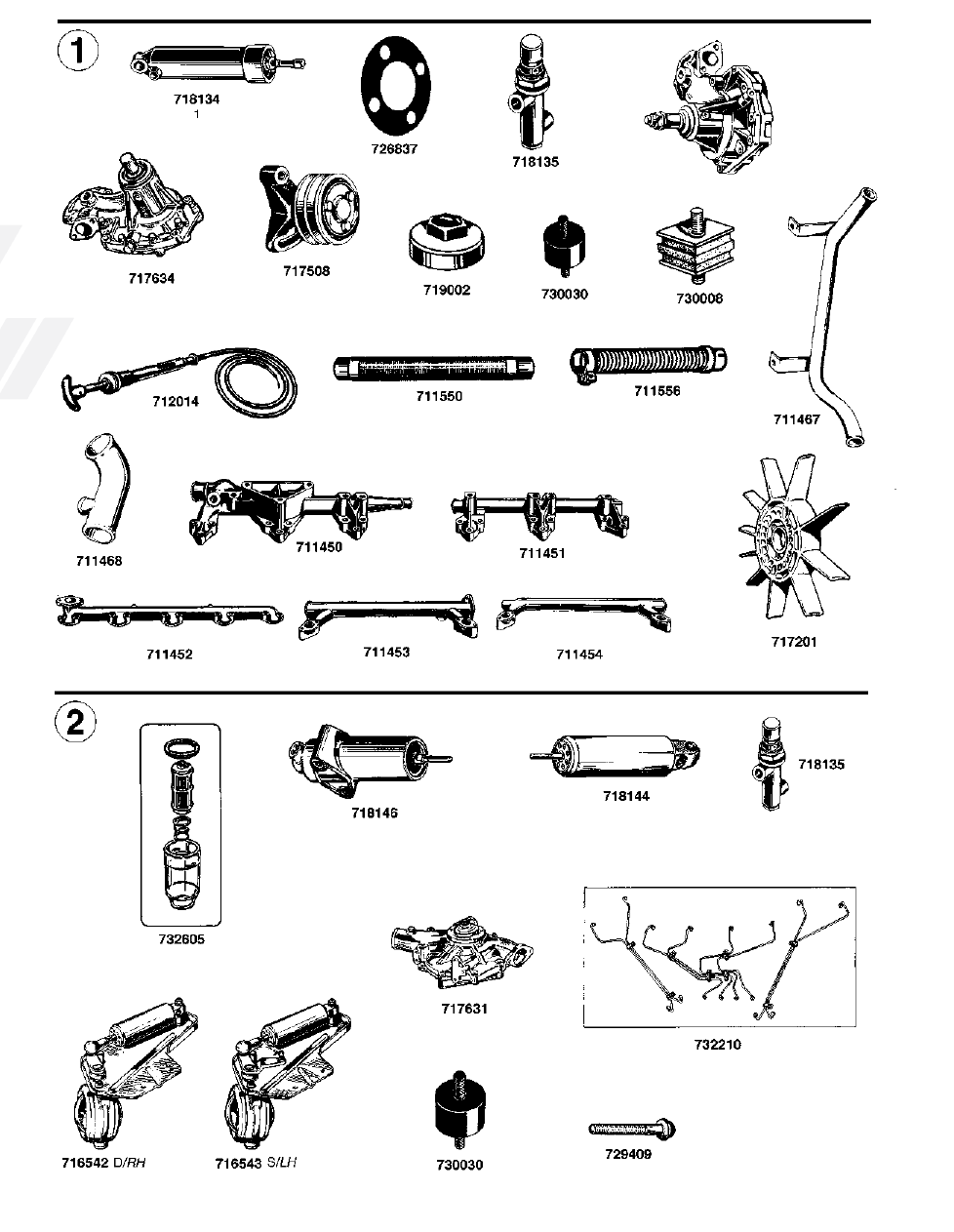

1 718134 Cilindro operatore freno motore / Exhaust brake cylinder

4695111

(ex 4671869)

2 726837 Dischetto per giunto pompa iniezione / Shim

4538013

3 718135 Distributore freno motore tipo (MI) / Distributor valve

4782794

(ex 4604222)

4 717620 Pompa acqua completa / Water pump assy

619 - 300

4606023

5 717634  Pompa acqua completa / Complete water pump

(adattabile a MOTORE 8210 SR 110 / 125 - 8200.03 - 8210.02)

(ENGINE TYPE 8210 SR 110 / 125 - 8200.03 - 8210.02)

160.26 - 170/190 NC26

180.26 - 190.i26

4710552

(ex 4692698)

6 717508 Supporto tendicinghia completo / Belt stretcher

4606784

7 719002 Tappo per serbatoio nafta / Filler cap

541257

8 730030 Tassello elastico sostegno tubo scarico / Exhaust pipe pad

4643918

9 730008 Tassello sostegno ant. motore / Engine mounting pad

4617444

10 712014 Tirante acceleratore completo / Throttle control

4639253

11 711550 Tubo flessibile scarico / Exhaust flexible pipe

619 - 300

4631757

12 711556 Tubo flessibile scarico con fascetta U.T. / Flexible pipe c/w clamp

619 - 300

4776196

13 711755 Tubo acqua / Water pipe

619 - 300

4684410

14 711467 Tubo entrata acqua radiatore / Radiator pipe, inlet

619 - 300

4671034

15 711468 Tubo uscita acqua radiatore / Radiator pipe, outlet

619 - 300

4631107

16 711450 Tubo ant. acqua lato D. / Water pipe, RH side

4670076

4670075

17 711451 Tubo post. acqua lato D. / Water pipe, RH side

4640055

18 711452 Tubo inf. acqua lato D. / Water pipe, RH side

98471454

(ex 4640056)

19 711453 Tubo ant. acqua lato S. / Water pipe, LH side

4628336

20 711454 Tubo post. acqua lato S. / Water pipe, LH side

4616590

21 717201 Ventilatore a 10 pale in nylon / 10-Blades plastic fan

619 - 300

4629725

170/190nc33 - 170nc35 - 170/190f35 - 190.i35 - 330f35/ .35 - 220.35t

(pArticolAri AdAttAbili Al motore 8210.01-.02)

(ENgINE TyPE 8210.01-.02)

22 732605 Kit filtro pompa aliment. tipo bOSCH / Feed pump filter kit (BOSCH type)

170/190NC33 - 170NC35

-

23 718146 Cilindro arresto pompa iniezione / Injection pump lock cylinder

190.i35 - 330F35/ .35 - 220.35T

4717165

24 718144 Cilindretto comando freno motore / Exhaust brake cylinder

190.i35 - 330.35 - 220.35T

7981576

25 718135 Distributore freno motore tipo MI / Distributor valve

no 330

4782794

(ex 4604222)

26 716542 Freno motore completo D. / Exhaust brake assy RH

190.i35 - 330.35 - 220.35T

4758498

27 716543 Freno motore completo S. / Exhaust brake assy LH

190.i35 - 330.35 - 220.35T

4758497

28 717631 Pompa acqua completa / Complete water pump

(adattabile a MOTORE 8280.02.109/121/269 - 8280.22 -

8280.22.007/033)

(ENGINE TYPE 8280.02.109/121/269 - 8280.22 - 8280.22.007/033)

170.33/.35

4764156

(ex 4737154)

29 732210 Serie tubi iniettori U.T. / Injector pipe set

190.i35 - 330.35

4746793

4807620

30 730030 Tassello elastico sostegno tubo scarico / Exhaust pipe pad

no 330

4643918

31 729409 Vite fissaggio collettore scarico U.T. / Manifold bolt

98490937

(ex 4742406)

iveco

26

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

27

MO

TORE

ENGINE

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

190.30 - 240.30 - 330.30

(pArticolAri AdAttAbili Al motore 8210.22) / (ENgINE TyPE 8210.22)

1 718147 Cilindretto comando freno motore / Exhaust brake cylinder

1ª Serie

4700966

2 718145 Cilindretto comando freno motore / Exhaust brake cylinder

U.T.

190.30 - 330.30

42126564

3 718146 Cilindro arresto pompa iniezione / Injection pump lock cylinder

4717165

4 726837 Dischetto per giunto pompa iniezione / Shim

4538013

5 718135 Distributore freno motore tipo MI / Distributor valve

190.30 - 240.30

4782794

(ex 4604222)

6 716546 Freno motore / Exhaust brake

190.30 - 330.30

42124922

7 716802 Freno motore completo / Exhaust brake assy

190.30 - 330.30

42124998

8 717634 Pompa acqua completa / Complete water pump

(adattabile a MOTORE 8210 SR 110 / 125 - 8200.03 - 8210.02)

(ENGINE TYPE 8210 SR 110 / 125 - 8200.03 - 8210.02)

190.30-240.30/.33

4710552

(ex 4692698)

9 717652 Semipompa per pompa acqua / Water semipump

Z = 24

190.30 - 330.30

42530032

(ex 93190286)

10 717508 Supporto completo tendicinghia / Belt stretcher bracket

190.30 - 240.30

4606784

11 730008 Tassello sostegno ant. motore / Engine mounting pad, front

190.30 - 240.30

4617444

12 730030 Tassello elastico sostegno tubo scarico / Exhaust pipe pad

190.30 - 240.30

4643918

13 711450 Tubo ant. acqua lato D. / Water pipe, RH side

4670076

(ex 4670075)

14 711451 Tubo post. acqua lato D. / Water pipe, RH side

4640055

15 711452 Tubo inf. acqua lato D. / Water pipe, RH side

98471454

(ex 4640056)

16 711453 Tubo ant. acqua lato S. / Water pipe, LH side

4628336

17 711454 Tubo post. acqua lato S. / Water pipe, LH side

4616590

18 711675 Tubo flessibile scarico / Exhaust flexible pipe

L = 353

ø est. mm 105

330.30

42090050

19 729409 Vite fissaggio collettore scarico U.T. / Manifold bolt

190.30 - 240.30

98490937

(ex 4742406)

190.33 - 190.36 - 240.36 turboStAr - 190.30 turbotecH

(pArticolAri AdAttAbili Al motore 8210.22-42) / (ENgINE TyPE 8210.22-42)

20 718147 Cilindretto comando freno motore / Exhaust brake cylinder

4700966

21 718146 Cilindro arresto pompa iniezione / Injection pump lock cylinder

4717165

22 726837 Dischetto per giunto pompa iniezione / Shim

4538013

23 731725 Membrana sfiato olio motore / Breather diaphragm

190.36 - 240.36

4771078

24 717631 Pompa acqua completa / Complete water pump

(adattabile a MOTORE 8280.02.109/121/269 - 8280.22 - 8280.22.007/033)

(ENGINE TYPE 8280.02.109/121/269 - 8280.22 - 8280.22.007/033)

190.33/.35

4764156

(ex 4737154)

25 717634 Pompa acqua completa / Complete water pump

(adattabile a MOTORE 8210 SR 110 / 125 - 8200.03 - 8210.02)

(ENGINE TYPE 8210 SR 110 / 125 - 8200.03 - 8210.02)

190.33

4710552

(ex 4692698)

26 717636 Semipompa per pompa acqua / Water semipump

(adattabile a MOTORE 8210.42 ECONOMY)

 (ENGINE TYPE 8210.42 ECONOMY)



Z = 19

TURbOSTAR

TURbOTECH

220.36-240.36-260.36

42530033

 (ex

93190287)

27 717652 Semipompa per pompa acqua / Water semipump

Z = 24

TURbOSTAR

TURbOTECH

42530032

(ex 93190286)

28 717508 Supporto completo tendicinghia / Belt stretcher bracket

190.33

4606784

29 717511 Supporto tendicinghia completo / Belt stretcher bracket

190.36 - 240.36

4831072

30 730008 Tassello sostegno ant. motore / Engine mounting pad, front

4617444

31 711452 Tubo inf. acqua lato D. / Water pipe, RH side

98471454

(ex 4640056)

32 711454 Tubo post. acqua lato S. / Water pipe, LH side

4616590

33 729409 Vite fissaggio collettore scarico U.T. / Manifold bolt

98490937

(ex 4742406)

260pc35 - 330.35

34 717631 Pompa acqua completa / Complete water pump

(adattabile a MOTORE 8280.02.109/ 121/269 - 8280.22 - 8280.22.007/033)

(ENGINE TYPE 8280.02.109/121/269 - 8280.22 - 8280.22.007/033)

4764156

(ex 4737154)

iveco

28

730923

3

2

4

6

9

13

14

15

10

11

12

7

8

5

16

22

23

24

25

26

27

28

29

30

17

18

19

20

21

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

29

MO

TORE

ENGINE

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

330f26 - 330.26

(pArticolAri AdAttAbili Al motore 8210.02 v. 269/731)

(ENgINE TyPE 8210.02 v. 269/731)

1 718146 Cilindro arresto pompa / Injection pump lock cylinder

4717165

2 726837 Dischetto per giunto pompa iniezione / Shim

4538013

3 717634 Pompa acqua completa / Complete water pump

(adattabile a MOTORE 8210 SR 110 / 125 - 8200.03 - 8210.02)

(ENGINE TYPE 8210 SR 110 / 125 - 8200.03 - 8210.02)

330.26

4710552

(ex 4692698)

4 711450 Tubo ant.     acqua lato D. / Water pipe, RH side

4670076

(ex 4670075)

5 711451 Tubo post.  acqua lato D. / Water pipe, RH side

4640055

6 711452 Tubo inf.      acqua lato D. / Water pipe, RH side

98471454

(ex 4640056)

7 711453 Tubo ant.    acqua lato S. / Water pipe, LH side

4628336

8 711454 Tubo post. acqua lato S. / Water pipe, LH side

4616590

330.36

(pArticolAri AdAttAbili Al motore 8210.42.269)

(ENgINE TyPE 8210.42.269)

9 718145 Cilindretto comando freno motore / Exhaust brake cylinder

42126564

10 716546 Freno motore / Exhaust brake

42124922

11 716802 Freno motore completo / Exhaust brake

42124998

(ex 42086121)

12 731725 Membrana sfiato olio motore / Breather diaphragm

4771078

13 717652 Semipompa per pompa acqua / Water semipump

Z = 24

330.36H

42530032

(ex 93190286)

14 717510 Supporto completo tendicinghia / Belt stretcher bracket

98480740

15 711675 Tubo flessibile scarico / Exhaust flexible pipe

42090050

190.38 - 190.42 - 190.48 - 220.38 - 240.38

(pArticolAri AdAttAbili Al motore 8280.22-42)

(ENgINE TyPE 8280.22.42)

16 718144 Cilindretto comando freno motore / Exhaust brake cylinder

190.48

41022032

(ex 8194594)

17 718145 Cilindretto comando freno motore / Exhaust brake cylinder

41022031

(ex 42050524)

18 718146 Cilindro arresto pompa iniezione / Injection pump lock cylinder

220.38 - 240.38

4717165

19 718135 Distributore per freno motore tipo MI / Distributor valve



190.38 - 220.38 - 240.38

4782794

(ex 4604222)

20 716544 Freno motore completo / Exhaust brake assy

190.38 - 220.38 - 240.38

42051740

21 716546 Freno motore / Exhaust brake assy

190.48

42124922

22 716802 Freno motore completo U.T. / Exhaust brake assy

190.48

42124998

(ex 42086121)

23 717631 Pompa acqua completa / Complete water pump

(adattabile a MOTORE 8280.02.109/ 121/269 - 8280.22 - 8280.22.007/033)

(ENGINE TYPE 8280.02.109/121/269 - 8280.22  - 8280.22.007/033)

190.38/.42 - 220.38 - 240.38

4764156

(ex 4737154)

24 717632 Pompa acqua completa / Complete water pump

(adattabile a MOTORE 8280.42S)

(ENGINE TYPE 8280.42S)

190.48 - 220.48 - 240.48 - 260.48

500300470

(ex 4812406)

25 731725 Membrana sfiato olio motore / Breather diaphragm

190.38/ .42/ .48

4771078

26 732210 Serie tubi iniettori U.T. / Injector pipe set

190.38/ .42 - 220.38 - 240.38

4746793

27 730030 Tass. elastico sostegno tubo scarico  / Exhaust pipe pad

190.38 - 220.38 - 240.38

4643918

28 730923 Tassello sostegno motore / Engine mounting pad

TURbOSTAR

190.42/.48 - 240.48 - 260.48

4677249

(ex 503475739)

29 729409 Vite fissaggio collettore scarico / Manifold bolt

98490937

(ex 4742406)

30                                 711674 Tubo flessibile scarico / Exhaust flexible pipe

(L = mm 290

ø est. tubo

mm 105)

190.48

42092241

iveco

30

28

730996

29

30

31

32

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

31

MO

TORE

ENGINE

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

eurocArgo

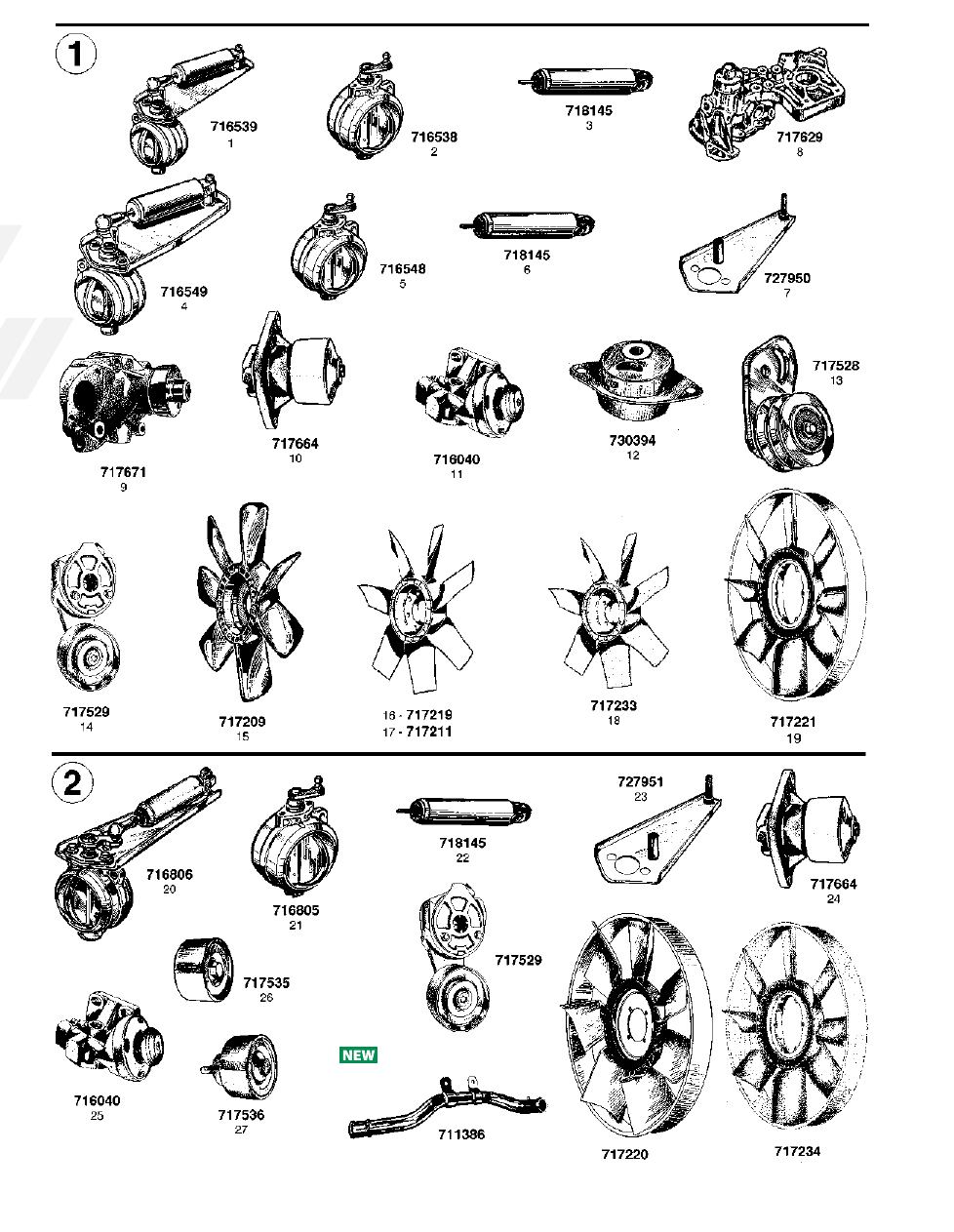

1 716539 Freno motore completo / Exhaust brake assy

60E10/E12/E14 - 65E10/E12/E14

75E12/E14

98439693

2 716538 Freno motore / Exhaust brake

60E10/E12/E14 - 65E10/E12/E14

75E12/E14

93160305

3 718145 Cilindretto comando freno motore / Exhaust brake cylinder

60E10/E12/E14-65E10/E12/E14

75E12/E14

42042638

4 716549 Freno motore completo / Exhaust brake assy



no 60E10/E12/E14-65E10/E12/E14

no 75E12/E14

500322095

(ex 98421122)

5 716548 Freno motore / Exhaust brake

no 60E10/E12/E14-65E10/E12/E14

no 75E12/E14

42532610

(ex 93159509)

6 718145  Cilindretto comando freno motore / Exhaust brake cylinder

no 60E10/E12/E14-65E10/E12/E14

no 75E12/E14

41022031

(ex 42042638)

7 727950 Staffa per cilindro freno motore / Exhaust brake braket

93191098

8 717629 Pompa acqua completa / Complete water pump

(adattabile a MOTORE 8040.25/.45 - 8060.25/.45)

(ENGINE TYPE 8040.25/.45 - 8060.25/.45)

60E14-65E12/E14-75E12/E14/E15

80E15/E18/E21-100E15/E18/E21

120E15/E18-130E15/E18/E21

98415831

9 717671 Pompa acqua completa / Water pump assy

(adattabile a motore 8060.45 a 6 Cilindri) /

(ENGINE TYPE 8060.45 SIX CYLINDERS )

120E23 - 130E23 - 150E23 -

280E23

4838676

10 717664 Pompa acqua completa / Water pump assy

504062854

(ex 4891252)

11 716040 Supporto filtro combustibile / Fuel filter bracket

500316868

12 730394 Supporto posteriore motore / Rear engine stretcher

60E10/E12/E14

65E10/E12/E12H/E14

75E12/E14

98411547

(ex 97179140)

13 717528 Tendicinghia completo / Belt stretcher

(puleggia nuda 98436012-braccio tendicinghia 98429672)

(Stretcher braket Ref. 98429672 - Stretcher pulley Ref. 98436012)

-

14 717529 Tendicinghia completo / Belt stretcher



504315785

(ex 504065874)

15 717209 Ventilatore a 7 pale / 7-Blades fan

ø 80/530

98468151

16 717219 Ventilatore a 7 pale / 7-Blades fan

ø 80/420 60E11 - 65E10

4800473

17 717211 Ventilatore a 7 pale / 7-Blades fan

ø 80/470 60E10/E12 - 65E10/E12 - 75E12

4800475

4782877

18 717233 Ventilatore a 7 pale / 7-Blades fan

ø 82/466

60E12 - 65E12 / E14

75E12 / E14 / E15 - 80E15

100E15 / E21 - 120E15 - 130E15

150E15 - 170E15

98468663

19 717221 Ventilatore a 8 pale / 8-Blandes fan

ø 180/705 75E12

99450016

eurocArgo “tector”

20 716806 Freno motore completo / Exhaust brake assy

500364392

21 716805 Freno motore / Exhaust brake

42536146

22 718145  Cilindretto comando freno motore / Exhaust brake cylinder

41022031

23 727951 Staffa per cilindro freno motore / Exhaust brake braket

42550425

24 717664 Pompa acqua completa / Water pump assy

504062854

(ex 4891252)

25 716040 Supporto filtro combustibile / Fuel filter bracket

500316868

26 717535 Rullo tendicinghia / Belt Stretcher roller

504065878

(ex 4897031)

27 717536 Rullo tendicinghia / Belt Stretcher roller

504065877

(ex 4892356)

28 730996 Supporto tubo impianto scarico / Pipe exhaust system mounting

285530

651183

29 717529 Tendicinghia completo / Belt stretcher

504315785

(ex 504065874)

30 711386 Tubo acqua raffreddamento / Water pipe cooler

504087354

31 717220 Ventilatore a 7 pale / 7-Blades fan

ø 82,5/550

500353523

32 717234 Ventilatore a 8 pale / 8-Blades fan

ø 180/650

504069656

iveco
