Errevi catalogo generale (2017) - 1

0

1

730942

7

729660

3

730936

5 -

729476

6 -

729477

4

730983

2

730449

8

729465

11

727042

9

729426

10 -

731876

12

711874

13

711875

14

730951

15

16

17

21

20

19

22

23

25

24

730929

14

730999

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

1

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

dAf

1 730942 boccola elastica supporto cabina / Cabin mounting bush

ø 14x40x80 LF45 - LF55

1405552

1403400

2 730449 (2) boccola elastica / Silentblock

ø 20x90x54/70

1314545

3 730936 boccola elastica sollevamento cabina / Cabin mounting bush

ø 29x70x117 LF45 - LF55

1405437

4 730983 boccola elastica barra stabilizzatrice / Rubber bush, stabilizer bar

ø 20x75x62 CF65 - CF75 - CF85 - 95XF

1366868

1425160

5 729476 bullone / Bolt

M16x2 L=170 LF45 - LF55

1451156

6 729477 bullone / Bolt

M16x2 L=180 LF45 - LF55

1329698

7 729660 Dado flangiato / Collar nut

M16x2 H=16 LF45 - LF55

1231052

1669590

268987

8 729465 (2) bullone / Bolt

M18x1,5 ø20x135

1304569

9 729426 (2) Dado / Nut

M18x1,5

0661173

10 731876 Cilindro sollevamento cabina / Cab tilting cylinder

1444742

11 727042 Distanziale / Sleeve

ø 16,5x28,5x118,5 LF45 - LF55

1405436

1403382

12 711874 Kit revisione sospensione cabina / Suspension cabin, repair kit

95XF - XF95 - XF105

1314545S2

13 711875 Kit revisione sospensione cabina / Suspension cabin, repair kit

95XF - XF95 - XF105

1314545S

iveco

14 730951 boccola elastica supporto cabina / Silentblock

ø 16x70x67,5 STRALIS

504008198

(ex 500190467)

15 730269 boccola elastica per perno bloccaggio mensola / Silentblock

ø 20x72.5x48.5/62.8 EUROTECH - EUROTECH “CURSOR”

EUROSTAR - EUROSTAR “CURSOR”

EUROTRAKKER

EUROTRAKKER “CURSOR”

500331831

(ex 1908675)

16 730282 boccola elastica per perno bloccaggio mensola / Silentblock

ø 20x60x30/56 EUROCARGO

1908221

17 730270 boccola elastica completa per braccio oscillante

Swing arm bushing

ø 16x37x44/46 EUROTECH - EUROTECH “CURSOR”

EUROSTAR - EUROSTAR “CURSOR”

EUROTRAKKER

EUROTRAKKER “CURSOR”

1907808

18 730999 boccola elastica sospensione cabina / Silentblock

ø 32x60,5x41 STRALIS - TRAKKER

500357265

19 730393 boccola elastica / Silentblock

ø 23x105x90/108 EUROCARGO

60 E10/E12/E14

65 E10/E12/E12H/E14

75 E12/E14/E15

100 E18 - 120E15H/E18H/E21H

8141580

8141581

20 730407 boccola elastica ammortizz. cabina sup.

Shockabsorber silentblock, top

ø int. 14

L=34

EUROTECH - EUROTECH “CURSOR”

EUROSTAR - EUROSTAR “CURSOR”

EUROTRAKKER-EUROTRAKKER “CURSOR”

STRALIS

93194023

21 730408 boccola elastica ammortizz. cabina inf.

Shockabsorber silentblock, bottom

ø int. 16

L=34

EUROTECH - EUROTECH “CURSOR”

EUROSTAR - EUROSTAR “CURSOR”

EUROTRAKKER-EUROTRAKKER “CURSOR”

STRALIS

93194024

(ex 42546422)

22 730378 boccola elastica supporto cabina / Silentblock

ø 16x78,5x50/63 EUROTRAKKER - STRALIS

500351393

23 730406 boccola elastica sostegno cabina / Silentblock

ø int. 16

L=66

EUROCARGO

EUROCARGO “TECTOR”

EUROTECH - EUROTECH “CURSOR”

EUROSTAR - EUROSTAR “CURSOR”

EUROTRAKKER-EUROTRAKKER “CURSOR”

STRALIS

500398364

(ex 42532854)

24 730929 boccola elastica sostegno cabina / Silentblock

ø 22x85x60 EUROCARGO

42073324

25 730319 boccola elastica per supporto sollevamento cabina / Silentblock

ø  24x95x70   TURbOTECH  190.32 - 240.32

4748031

dAf - iveco

cA

bin

A

CA

bIN

2

1

711845

2

711846

3

711847

4

6

5 -

731883

7

8 -

731882

9

10

11

12

13

14

731828

15

731865

16

18

19

17

20

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

3

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

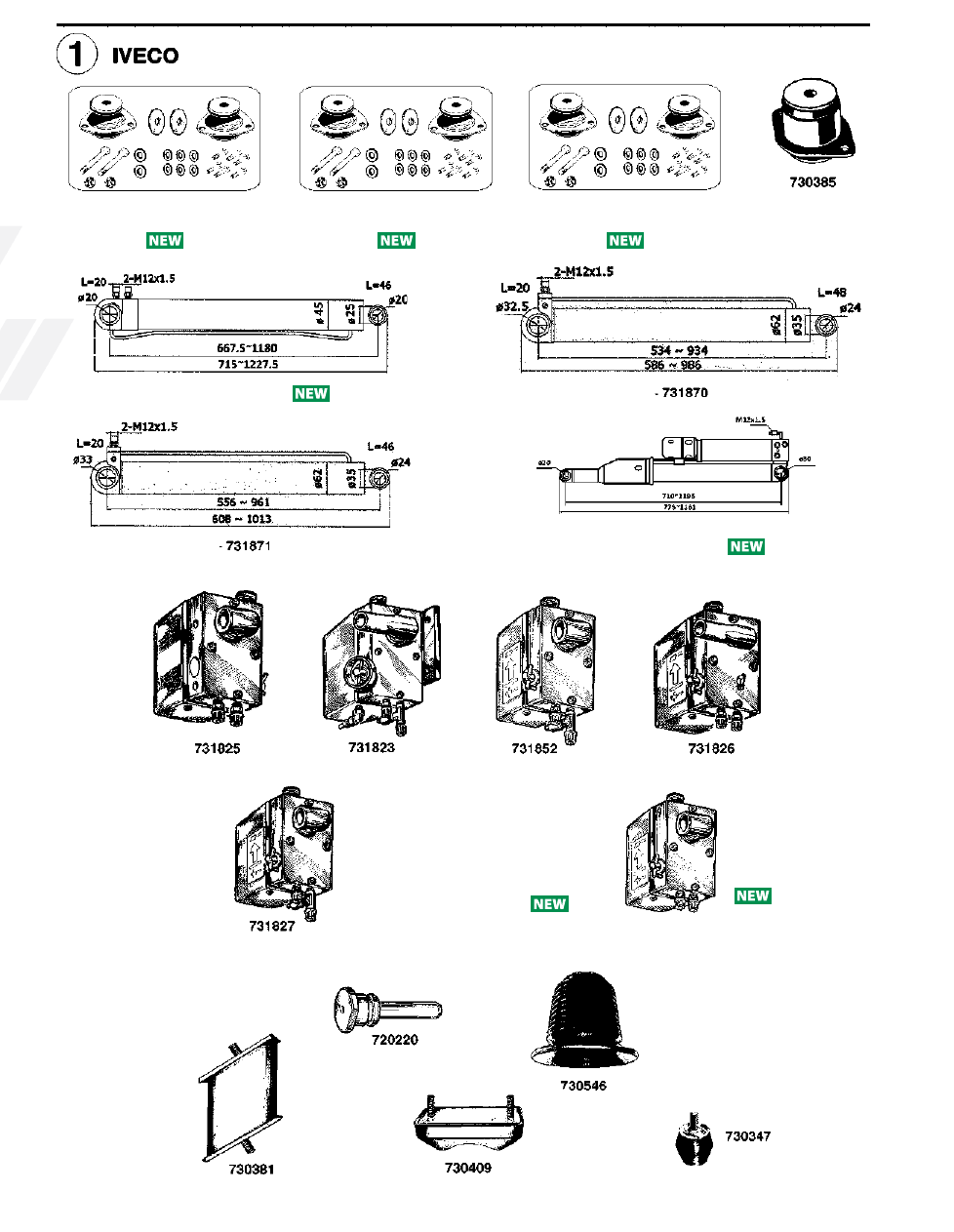

iveco

1 711845 Kit riparazione supporto cabina -LATO ANTERIORE-

Cabin, repair kit -FRONT SIDE-

DAILY 2006 - 2009 - 2012

35C10/C12/C12H/C14/C15

35C11/C13/C17/C18

40C10/C14/C15/C17/C18

50C11/C13/C14/C15/C17/C18

42555620

(ex 42546400)

(ex 42536919)

2 711846 Kit riparazione supporto cabina -LATO ANTERIORE-

Cabin, repair kit -FRONT SIDE-

DAILY 2006

35S18W - 55S18W

DAILY 2009

35S17W - 55S15W/S17W

DAILY 2012 55S17W

2996417

(ex 2996672)

(ex 42470849)

3 711847 Kit riparazione supporto cabina -LATO POSTERIORE-

Cabin, repair kit -REAR SIDE-

DAILY 2006

65C15/C15H/C18

DAILY 2009

65C14/C17 - 70C14/C15/C17

DAILY 2012

65C15/C17 - 70C15/C17

42550500

(ex 42470850)

4 730385 Tassello sostegno cabina / Cab pad

DAILY

30.8 - 35.8 - 35.10 - 40.8 - 49.10

4576957

(ex 61594285)

5 731883 Cilindro sollevamento cabina / Cab tilting cylinder

EUROCARGO

EUROCARGO “TECTOR”

4853525

98427951

6 731870 Cilindro sollevamento cabina / Cab tilting cylinder

EUROTECH - EUROSTAR - EUROTRAKKER

8138252

7 731871 Cilindro sollevamento cabina / Cab tilting cylinder

EUROTECH - EUROTECH “CURSOR”

EUROSTAR - EUROSTAR “CURSOR”

EUROTRAKKER

EUROTRAKKER “CURSOR” - STRALIS

504062817

(ex 41030419)

500337311

8 731882 Cilindro sollevamento cabina / Cab tilting cylinder

STRALIS

500368557

504065532

9 731825 Pompa sollevamento cabina c/raccordi

Cab tilting pump w/connections

(Sostituisce / ReplacesRif. / Ref. 731820 - 731821)

159.17 - 165.24 - 175.17/ .24

180.24/ .26 - 170/190

190.36/ .42/ .48 - 260.36/ .48

240.26/ .30P/ .36/ .38P/ .48

2994022

(ex 1908861

- 4756566

- 4774766)

10 731823 Pompa sollevamento cabina / Cab tilting pump

EUROCARGO

1908460

11 731852 Pompa sollevamento cabina / Cab tilting pump

EUROCARGO “TECTOR”

500316981

(ex 99458298)

12 731826 Pompa sollevamento cabina - 1

a

 Serie / Cab tilting pump

EUROTECH - EUROSTAR - EUROTRAKKER 98455864

13 731827 Pompa sollevamento cabina - u. tipo / Cab tilting pump

EUROTECH - EUROTECH “CURSOR”

EUROSTAR - EUROSTAR “CURSOR”

EUROTRAKKER

EUROTRAKKER “CURSOR”

99458304

14 731828 Pompa sollevamento cabina / Cab tilting pump

STRALIS - TRAKKER

41281222

(ex 504173053)

15 731865 Pompa sollevamento cabina / Cab tilting pump

STRALIS - TRAKKER

41211399

41241683

16 720220 Perno bloccaggio mensola / Bracket pin

EUROTECH - EUROSTAR

EUROTRAKKER

41022094

17 730546 Soffietto

Rubber boot

TURbOTECH - TURbOSTAR

330.30H - 330.36H

42040707

18 730381 Tassello sostegno supporto cabina

Cab pad

EUROCARGO

EUROCARGO “TECTOR”

8141758

(ex 8141756)

19 730409 Tassello sostegno cabina

Cab pad

EUROTECH - EUROTECH “CURSOR”

EUROSTAR - EUROSTAR “CURSOR”

EUROTRAKKER

EUROTRAKKER “CURSOR”

41028594

20 730347 Tassello sostegno paraurto

Bumper pad

EUROCARGO - EUROCARGO “TECTOR”

EUROTECH - EUROTECH “CURSOR”

EUROSTAR - EUROSTAR “CURSOR”

EUROTRAKKER-EUROTRAKKER “CURSOR”

STRALIS

98452368

iveco

cA

bin

A

CA

bIN

4

3 - 19

31

2 - 9 - 20

39

730870

38

37

33

34

35

730944

36

730998

26

730908

23

731875

28

730907

29

730976

25

27

1 -

711795

8 -

711796

18 -

711873

30 -

731884

22

730957

21

730902

32

731854

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

5

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

mAn

1 711795 Kit revisione braccio oscillante cabina composto da:

Cabin mount, repair kit complete with:

TGS - TGX - TGA

81417156014

2 730469 (2) boccola elastica / Silentblock

ø 16x63,5 L= 80

85962100019

3 730468 (2) boccola elastica / Silentblock

ø 16x53,5 L= 58

85962100021

4

(2) Vite / Bolt

M16x1,5 L= 100

06028135024

5

(2) Vite / Bolt

M16x1,5 L= 110

06028135027

6

(4) Dado / Nut

M16x1,5

06112512008

7

(4) Rondella / Washer

ø 80

85907100014

8 711796 Kit revisione braccio oscillante cabina composto da:

Cabin mount, repair kit complete with:

TGS - TGX - TGA

81417156013

9 730469 (2) boccola elastica / Silentblock

ø 16x63,5 L= 80

85962100019

10

(4) boccola / Bush

ø 69 L= 29

85417150006

11

(2) Vite / Bolt

M16x1,5 L= 100

06028135024

12

(2) Vite / Bolt

M16x1,5 L= 110

06028135027

13

(4) Dado / Nut

M16x1,5

06112512008

14

(4) Rondella / Washer

ø 80

85907100014

15

(2) Cuscinetto / Bearing

ø 30x47 L=114

06369500210

16

(4) Guarnizione / Gasket

ø 48

85965010002

17

(2) Seeger / Circlip

06290200127

18 711873 Kit revisione sospensione cabina / Suspension cabin, repair kit

F90 - F2000

81962100407S

19 730468 boccola elastica braccio ribaltamento cabina / Silentblock

ø 16x53,5x58 TGA - TGL - TGM - TGS - TGX

85962100021

20 730469 boccola elastica leva ribaltamento cabina / Silentblock

ø 16,5x63,5x80 TGA - TGS - TGX

85962100019

21 730902 boccola elastica cabina / Cabin mounting bush

ø 14x37x48 F90 - F2000 - L2000

81962100462

81962100369

22 730957 boccola elastica supporto cabina / Silentblock

ø 16,5x27/43x58 TGS - TGX - TGA

81962100603

23 731875 Cilindro sollevamento cabina / Cab tilting cylinder

TGA - TGS - TGX

81417236123

85417236009

85417236029

24 730364 Silentblock supporto sollevamento cabina / Silentblock

ø 16x84x68 F90 - F2000

81962100437

81962101424

mercedeS

25 730478 boccola elastica barra stabilizzatrice cabina / Silentblock

ø 16x65x64 ACTROS MP2

9423172312

26 730908 boccola elastica per barra stabilizz. cabina / Cabin mounting bush

ø 16x69x64 ATEGO-AXOR-AXOR 2-ACTROS-ACTROS MP2 0009921603

27 730477 boccola elastica supporto cabina / Silentblock

ø 25x100x123,5 ACTROS

ACTROS MP2

9423172012

9423170912

9423171212

9403171112

28 730907 boccola elastica barra stabilizzatrice cabina / Cabin mounting bush

ø 40x73x47 AXOR - ACTROS - ACTROS MP2

9303170012

9423171812

29 730976 boccola barra stabilizzatrice cabina / Cabin stabilizer bar bushing

ACTROS

9415000050

9425000050

30 731884 Cilindro sollevamento cabina / Cab tilting cylinder

Serie MK - NG - SK Series

0015531605

0015531705

0015533505

0015539505

31 731853 Pompa sollevamento cabina / Cab tilting pump

1222-1413-1425-1442-1613-1632

1720-1926-2226-2420-2524-2626

2632-3238

0005537901

0005536801

0005536901

32 731854 Pompa sollevamento cabina / Cab tilting pump

ACTROS

0015533601

0015533301

renAult

33 730454 boccola elastica supporto post. cabina / Silentblock

ø 12x40x33/42 PREMIUM - KERAX

5010269380

34 730455 boccola elastica supporto post. cabina / Silentblock

ø 12x40x42 PREMIUM - PREMIUM 2 - KERAX

5000789265

35 730944 boccola elastica sostegno cabina, post. / Silentblock, rear

ø 14x42x60 MAGNUM AE - MAGNUM E.TECH 5001844625

36 730998 boccola elastica sospensione cabina / Silentblock

ø 16x50x80 MAGNUM

5010273535

37 730453 boccola elastica supporto ant. cabina / Silentblock

ø 16,5x60,5x68 MIDLUM - PREMIUM - PREMIUM 2 - KERAX 5010316015

38 731857 Pompa sollevamento cabina / Cab tilting pump

PREMIUM

5010316404

39 730870 Supporto ammortizzatore cabina / Shockabsorber cabin bracket

MAGNUM - KERAX

5010228902

5010552266

mAn - mercedeS - renAult

cA

bin

A

CA

bIN

6

5

10

11

12

6

7

17

18

19

20

8

1

711799

2

711870

3

711871

9

730872

4

711872

13 -

731885

14 -

731880

15 -

731879

16 -

731881

21 -

731863

22 -

731862

23 -

730910

24 -

730325

25 -

730988

26 -

730970

27 -

730971

28 -

730871

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

7

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

ScAniA

1 711799 Kit revisione barra stabilizzatrice cabina / Cabin stabilizer bar repair kit

94 - 114 - 124

1742449

2 711870 Kit revisione sospensione cabina / Suspension cabin, repair kit

Serie 4 Series

1324713S

3 711871 Kit revisione sospensione cabina / Suspension cabin, repair kit

94 - 114 - 124 - 144 - 164

1755638

4 711872 Kit revisione sospensione cabina / Suspension cabin, repair kit

94 - 114 - 124 - 144

1481245S

5 730414 boccola elastica supporto cabina / Silentblock

ø 16,5x40x34/43 Serie 4 Series

1379244

6 730412 boccola elastica supporto cabina / Silentblock

ø 16,5x50x66/80 Serie 3 Series

144

1105972

1514505

7 730330 Silentblock per supporto sollevamento cabina / Silentblock

ø 16,5x60x63,5/80

1377562

2157762

2129313

8 730413 boccola elastica supporto cabina

Silentblock

ø 24x65x80/90 93 - 113 - 143

1356668

1393555

9 730872 boccola sospensione cabina / Cabin suspension bush

ø 21x63,5x21 94 - 114 - 124 - 144

1343134

1481245

1894408

10 731874 Cilindro sollevamento cabina / Cab tilting cylinder

Serie 3 Series

382386

575173

1575173

11 731872 Cilindro sollevamento cabina / Cab tilting cylinder

Serie 4 Series

1466506

1517324

1549738

12 731873 Cilindro sollevamento cabina / Cab tilting cylinder

Serie 4 Series

1720924

13 731885 Cilindro sollevamento cabina / Cab tilting cylinder

94 - 114 - 124 - 144 - 164

1549737

1477876

14 731880 Cilindro sollevamento cabina / Cab tilting cylinder

Serie P - G - R - T Series

94 - 114 - 124

1423397

1517325

1549739

1354889

1511921

1720926

15 731879 Cilindro sollevamento cabina / Cab tilting cylinder

Serie P - G - R - T  Series

1512253

1720925

16 731881 Cilindro sollevamento cabina / Cab tilting cylinder

Serie P - G - R - T Series

1720927

17 731855 Pompa sollevamento cabina / Cab tilting pump

G92/112/142-P92/112/142-R92/112/142

G93/113/143-P93/113/143-R93/113/143

383524

1378531

1575154

18 731860 Pompa sollevamento cabina / Cab tilting pump

93 - 113 - 143

1314653

19 731861 Pompa sollevamento cabina / Cab tilting pump

93 - 113 - 143

1378527

20 731856 Pompa sollevamento cabina / Cab tilting pump

C94/114/124/144/164-G94/114/124/144/164

L94/114/124/144/164-P94/114/124/144/164

R94-R114-R124-R144-R164

1349010

1375497

1575160

21 731863 Pompa sollevamento cabina / Cab tilting pump

164

1549741

1477877

22 731862 Pompa sollevamento cabina / Cab tilting pump

Serie P - G - R - T Series

Serie 4 Series

1534976

1725376

1549740

1422640

575165

23 730910 Rondella in gomma / Rubber washer

ø 75x8

94 - 114 - 124 - 144 - 164

1385170

1381893

24 730325 Silentblock per supporto soll. cabina / Silentblock

ø 16.5x60x63.5/80

1394544

25 730988 Tampone finecorsa sospensione cabina / Cabin buffer

Serie P - G - R - T Series

Serie 4 Series

1349805

1923654

2154867

26 730970 Tassello appoggio sospensione cabina / Rubber buffer

Serie P - G - R - T Series

Serie 4 Series

1370141

27 730971 Tassello appoggio sospensione cabina / Rubber buffer

Serie P - G - R - T Series

94 - 114 - 124

1370144

28 730871 Testa sospensione cabina / Cabin suspension tie-rod

94 - 114 - 124 - 144 - 164

1364293

1443114

1504160

1744210

ScAniA

cA

bin

A

CA

bIN

8

1

5

8

9

6

2

7

731864

3 -

731877

4 -

731878

724070

10

724072

12

724073

13

724071

11

14

15

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

9

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

volvo

1 730361 boccola elastica supporto sollev. cabina

Silentblock

ø 16x90x70 FM7 - FM9 - FM10 - FM12

FH12 - FH16

20390840

2 730368 boccola elastica supporto sollev. cabina

Silentblock

ø 17,5x68,2x110 VN

8074666

3 731877 Cilindro sollevamento cabina / Cab tilting cylinder

FM7 - FM10 - FM12

1075457

20409130

4 731878 Cilindro sollevamento cabina / Cab tilting cylinder

FL10 - FL7 - FL12

1605935

1611872

5 731858 Pompa sollevamento cabina / Cab tilting pump

F10 - F12 - F16 - FL7 - FL10 - FL12

1611186

3943330

6 731859 Pompa sollevamento cabina / Cab tilting pump

FM7 - FM10 - FM12 - FH12 - FH16

1075296

1095005

7 731864 Pompa sollevamento cabina / Cab tilting pump

FH12 - FH16

3198846

20455262

20917267

20917279

8 730427 Supporto ant. sollevamento cabina

Cabin bracket, front

ø 30x64/68x49 FH12 - FH16

1075266

8143460

9 730428 Supporto ant. cabina

Cabin bracket, front

FH12 - FH16

8143461

10 724070 Supporto barra stabilizzatrice DX / Stabilizer bar, bracket RH

FM7 - FM9 - FM10 - FM12

FH12 - FH16

1076746

11 724071 Supporto barra stabilizzatrice SX / Stabilizer bar, bracket LH

FM7 - FM9 - FM10 - FM12

FH12 - FH16

1076745

12 724072 Supporto cabina DX / Cabin brachet RH

FH12 - FH16

1075223

13 724073 Supporto cabina SX / Cabin brachet LH

FH12 - FH16

1075221

14 730362 Tassello paracolpi superiore

Bump stop

ø 22x50x38 FM7 - FM9 - FM10 - FM12

FH12 - FH16

20453260

15 730363 Tassello paracolpi inferiore

Cabin rebound bush

ø 39x65x76 FM7 - FM9 - FM10 - FM12

FH12 - FH16

20429148

volvo

cA

bin

A

CA

bIN

mo

tore

EN

gINE

ricAmbi per / SPARE PARTS FOR

dAf

pag.

12 - 13

fiAt-om

pag.

12 - 13

iveco

pag.

14 - 35

mAn

pag.

36 - 37

mercedeS

pag.

36 - 37

renAult

pag.

38 - 39

ScAniA

pag.

38 - 39

volvo

pag.

40 - 41

iveco ricambi per compressori

IvECO Compressor parts

pag.

42 - 44

motore / ENgINE

1

6

10

7

8

9

2

3

4

717680

12

5

730996

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

13

MO

TORE

ENGINE

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

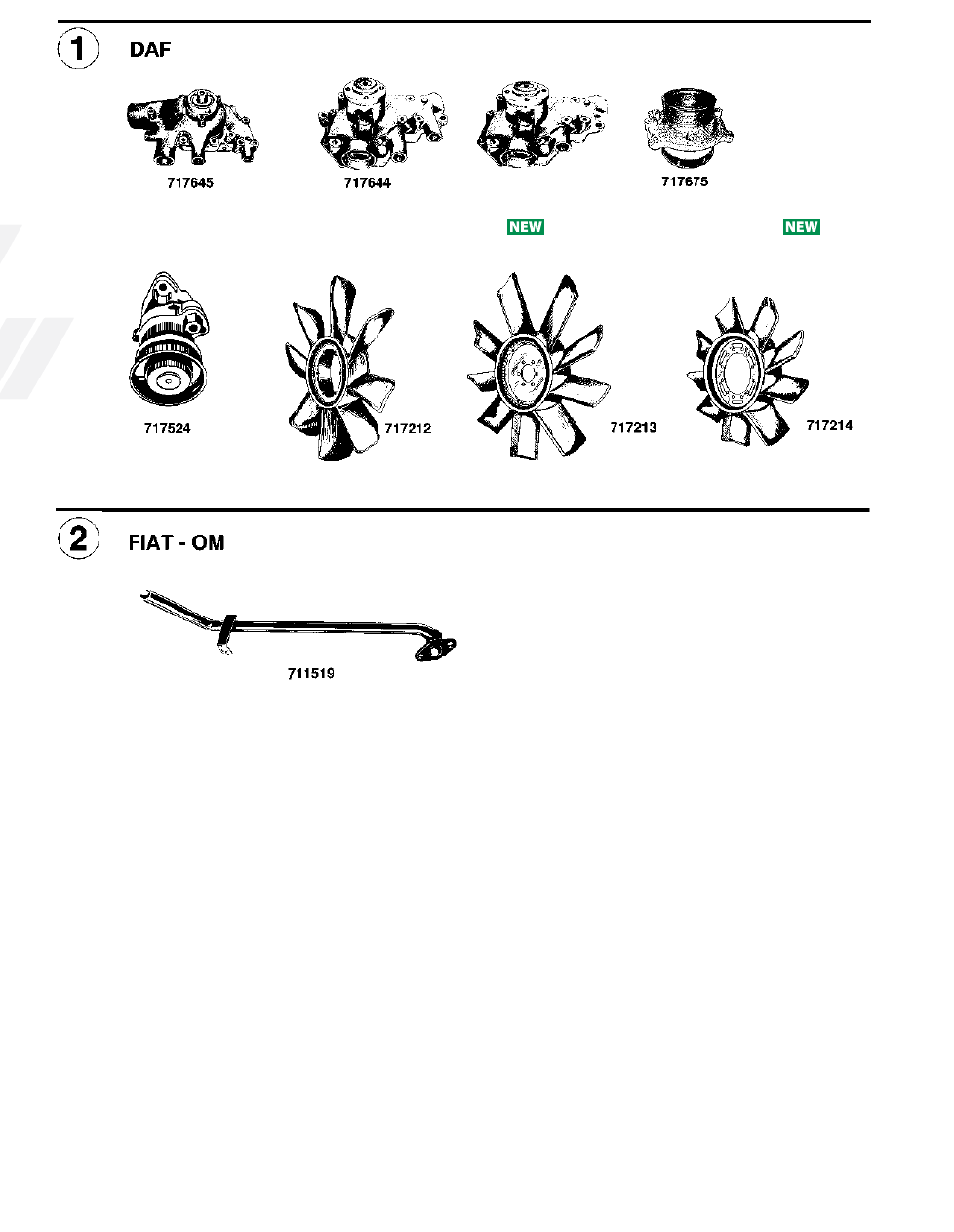

dAf

1 717645 Pompa acqua completa / Complete water pump

2800 - 3300 - 3600

680156

682262

2 717644 Pompa acqua completa / Complete water pump

CF85 - XF95 - F95

683225

683386

1609871

3 717680 Pompa acqua completa / Complete water pump

CF85 - XF95 - 95XF

683579

1609853

1399150

4 717675 Pompa acqua completa / Complete water pump

XF95 - XF105

1664762

1747962

1778280

1828141

1828162

5 730996 Supporto tubo impianto scarico / Pipe exhaust system mounting

45FA

285530

651183

6 717524 Tendicinghia completo / Belt stretcher

CF85 - XF95

1628148

(ex 1614978)

7 717212 Ventilatore a 8 pale / 8-Blades fan

ø 180/730 CF85 - XF95 - XF105 FA/FT

1315854

8 717213 Ventilatore a 9 pale / 9-Blades fan

ø   68/620 2800

505347

9 717214 Ventilatore a 9 pale / 9-Blades fan

ø 125/620 3300

655158

fiAt - om

tigrotto - dAino

10 711519 Tubo uscita acqua dal cilindro / Water pipe

TIGROTTO

8819949

dAf - fiAt/om

14

2

717677

3

717678

4

717682

5

6

7

8

9

10

11

12

730924

13

730925

14

15

16

17

18

19

MO

TORE

ENGINE

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

iveco

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

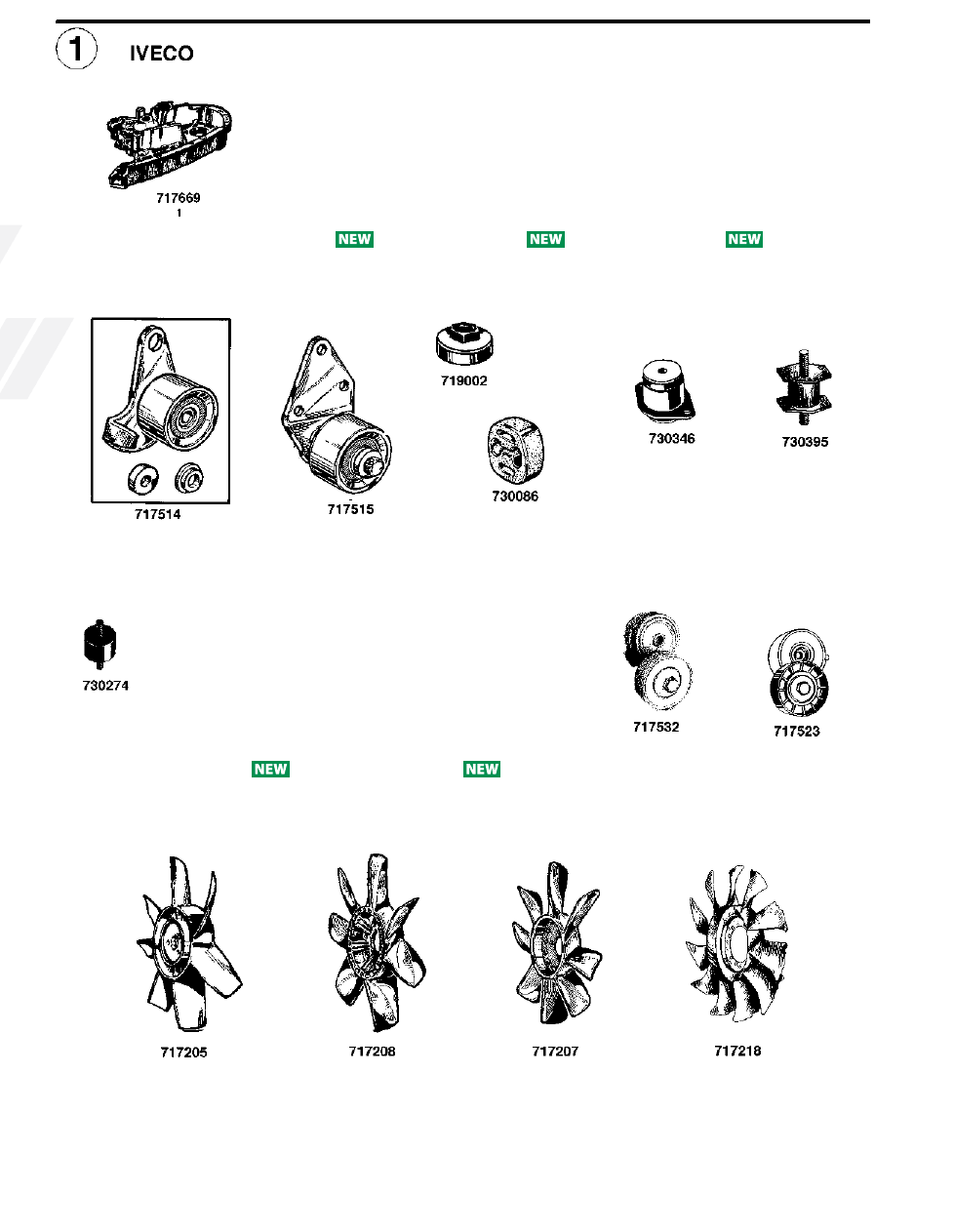

iveco

ducAto

dAilY

30.8 - 32.8 - 35.8 - 40.8

neW dAilY

30.8 - 35.8 - 40.8

turbo dAilY  30.10 - 35.10 - 35.12 - 40.10 -  49.10 - 49.12 - 59.12

neW dAilY (‘96) - turbo dAilY (‘96)

dAilY cng  -  dAilY dutY

dAilY 2000 - dAilY 2006 - 2009 - 2012

1 717669 Pompa acqua completa / Water pump assy

DUCATO

DAILY 2000 35C10/C12/C14

                       35S10/S12/S14

                       40C10/C12/C14

504033770

2 717677 Pompa acqua / Water pump

(adattabile a MOTORE / ENGINE TYPE

8140.07 - 8140.27S - 8140.47 - 4 cilindri / cilinders)

NEW DAILY (‘96)      30.8 - 35.8/.10

                                      40.8 - 49.10

TURbO DAILY (‘96)  35.12 - 49.12

                                      59.12

500361919

(ex 500361203)

(ex 500300476)

3 717678 Pompa acqua / Water pump

DAILY 2006 - 2009 - 2012

35C15/C18 - 40C15/C18

45C15/C18 - 50C15/C18

60C15/C18 - 65C15/C18

504369725

(ex 504360207)

(ex 504113544)

4 717682 Pompa acqua (con cuscinetto IMI)

Water pump (complete with IMI bearing)

Adattabile a motore / Engine type 8141 - 8140.61.200 - 8140.07

NEW DAILY 30.8 - 35.8 - 40.8

DAILY DUTY 30.8H - 35.8H - 40.8H

99440728

(ex 99440726)

(ex 98437726)

5 717514 Supporto tendicinghia / Belt stretcher bracket

DAILY - NEW DAILY   30.8 - 35.8 - 40.8

7301661

6 717515 Supporto tendicinghia / Belt stretcher bracket

DAILY - NEW DAILY   30.8 - 35.8 - 40.8

7301662

7 719002 Tappo per serbatoio nafta / Filler cap

DAILY   30.8 - 32.8 - 35.8 - 40.8

541257

8 730086 Tassello sostegno tubo scarico / Exhaust strap



DAILY - NEW DAILY - TURbO DAILY 93818454

(ex  93806171)

9 730346 Tassello sostegno post. motore D/S.

 Engine mounting pad RH/LH, rear

NEW  DAILY   30.8 - 35.8 - 40.8

DAILY DUTY   30.8 - 35.8 - 40.8

93804153

10 730395 Tassello  sostegno tubo scarico /  Exhaust strap

NEW  DAILY

TURbODAILY

9060048

(ex 4211548)

11 730274 Tassello in gomma per silenziatore scarico / Strut

TURbODAILY

NEW DAILY  30.8 - 35.8

DAILY CNG   35.11 - 49.11

93826649

12 730924 Tassello sostegno motore DX / Engine mounting pad RH

NEW DAILY        30.8 - 35.10

TURbO DAILY    30.10 - 35.10/.12 - 59.12

DAILY CNG         35.11

DAILY DUTY      35.8 - 40.8

8588903

(ex 93817663)

13 730925 Tassello sostegno motore SX / Engine mounting pad LH

NEW DAILY        30.8 - 35.10

TURbO DAILY    30.10 - 35.10/.12

- 59.12

DAILY CNG         35.11

DAILY DUTY      35.8 - 40.8

8588904

(ex

93817664)

14 717532 Tendicinghia completo / Belt stretcher

DAILY CNG   35.11 - 49.11 - 59.11

DAILY 2000/2006

35C9/C11/C13/C15/S9/S11/S13/S15

50C11/C13/C15 - 65C11/C13/C15

500332622

15 717523 Tendicinghia completo / Belt stretcher

DAILY  2006   35C14/C15/C15H/C18

                          35S14/S15/S18

                          40C14/C15/C15H/C18

                          50C14/C15/C15H/C18

                          65C14/C15/C17/C18

                          70C14/C15/C17/C18

504086948

16 717205 Ventilatore a 7 pale / 7-Blades fan

ø 28/380 NEW DAILY

8586706

17 717208 Ventilatore a 7 pale (elettroventola) / 7-Blades fan

ø 65/380 NEW DAILY - TURbO DAILY

93813264

18 717207 Ventilatore a 8 pale / 8-Blades fan

ø 85/390 NEW DAILY (‘96) - TURbO DAILY (‘96) 93811590

19 717218 Ventilatore a 11 pale / 11-Blades fan

   ø  85/385 DAILY 2000  35C9/C11/C13/C15

                        35S9/S11/S13/S15

                        50C11/C15 - 65C13/C15

504024647

(ex

500333136)

15
