ОГМ 240-20. Прибор безопасности. Руководство по эксплуатации

ВНИМАНИЕ!

Наличие прибора безопасности не снимает ответственности
с крановщика в случае опрокидывания крана, разрушения
его конструкций или иных аварий.

ОГМ240-20  должен  использоваться  только  как  прибор  безо-
пасности грузоподъемности или ограничитель, отключающий
движения крана при ошибках крановщика. Крановщик в каж-
дом  конкретном  случае  должен  убедиться  в  том,  что  при
подъеме  данного  груза  не  произойдет  превышения  грузо-
подъемности крана.

ЗАПРЕЩАЕТСЯ:

Предпринимать попытки поднять груз, превышающий допус-
тимую грузоподъемность крана на данном вылете, несмотря
на наличие ОГМ240-20.

Использовать прибор безопасности в качестве весов или из-
мерителя силы, в том числе при отрыве закрепленных грузов.

Подключать внешней источник электропитания к электрообо-
рудованию крана при отсутствии на кране аккумуляторной
батареи.

Проводить сварочные работы при установленном приборе
безопасности.

Эксплуатация ОГМ240-20 при повреждении пломб и (или) при
наличии механических повреждений любых составных частей
ОГМ240-20, включая соединительные жгуты.

Вращение датчика длины стрелы в направлении противопо-
ложном указанному стрелкой.

ВВЕДЕНИЕ

Настоящее руководство по эксплуатации распространяется на прибор

безопасности ОГМ240-20 (далее – прибор безопасности или ОГМ240-20).

В настоящем документе изложены технические характеристики, порядок

настройки и порядок работы с прибором безопасности.

В связи с постоянной работой по совершенствованию конструкции и

улучшению эксплуатационных качеств прибора безопасности несуществен-
ные изменения конструкции ОГМ240-20 могут быть не отражены в настоя-
щем руководстве.

Все замечания и предложения по конструкции, обслуживанию и эксплуа-

тационной документации прибора безопасности просим направлять в адрес
предприятия-изготовителя.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ОГМ240-20 определяет:



нагрузочные параметры крана: массу груза (Q, т), максимальную грузо-
подъѐмность для текущего вылета (Qм, т), степень загрузки крана (Мз, %);



линейные параметры крана: вылет (R, м), длину стрелы (L, м), высоту
подъема оголовка стрелы (H, м);



диагностическую информацию

давление масла в двигателе, температуру

охлаждающей жидкости в двигателе, температуру масла в гидросистеме
крана, давление масла в гидросистеме крана (P1, P2, P3).

ОГМ240-20 выполняет следующие функции:



ограничение грузоподъѐмности крана (стр. 11);



функции «Координатной защиты» (стр. 13);



ограничение опасного приближения к ЛЭП (стр. 15);



ограничение рабочих движений

: механизма подъѐма грузозахватного ор-

гана в крайнем верхнем и нижнем положениях, механизма изменения вы-
лета (стр. 17);



содержит регистратор параметров (стр. 18).

Дополнительно ОГМ240-20 отображает:



текущую дату и время;



наработку крана в моточасах;



общее количество рабочих циклов;



характеристическое число;



группу режима работы крана по ИСО 4301/1;



коэффициента распределения нагрузок по ИСО 4301/1;



класс использования по ИСО 4301/1.

При наличии дополнительных датчиков температуры и давления

При наличии соответствующих конечных выключателях

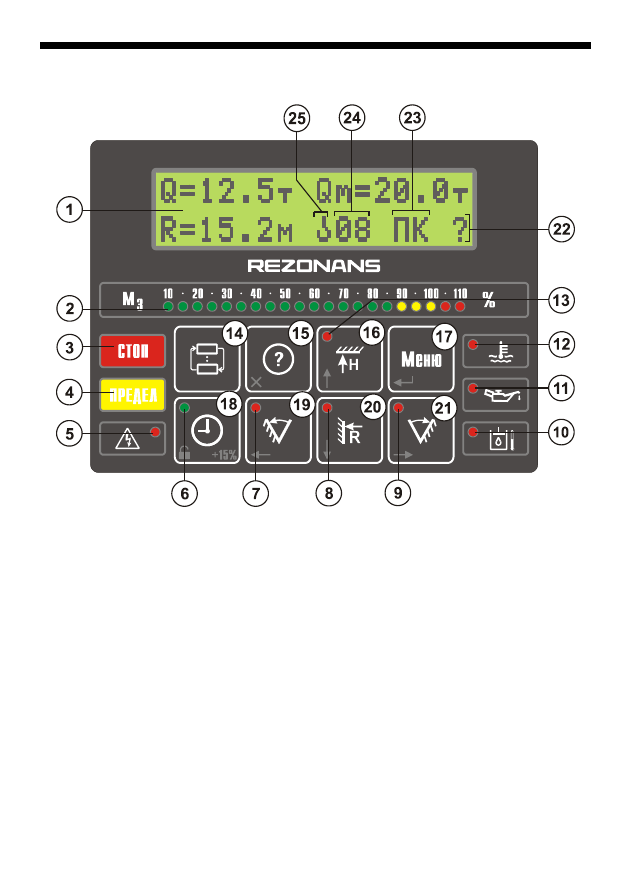

РАСПОЛОЖЕНИЕ КНОПОК И ИНДИКАТОРОВ

ЖК-дисплей

Индикатор степени загрузки крана

Красное табло «Стоп»

Желтое табло «Предел»

Индикатор ЛЭП

Индикатор временного снятия бло-

кировки

Индикатор «Поворот влево»

Индикатор «Стена»

Индикатор «Поворот право»

Индикатор предельной темпера-

туры масла в гидросистеме крана

Индикатор минимального давле-

ния масла в двигателе крана

Индикатор предельной темпера-

туры охлаждающей жидкости в дви-
гателе крана

Индикатор «Потолок»

Индикатор наличия информаци-

онных сообщений.

В зависимости от типа крана: со-

стояние опорного контура (ПК, НК, К7
и т.п.) или режим работы крана (Р0,
Р1 и т.д.).

Кратность запасовки полиспаста.

Индикатор предельного подъема

крюка, полного сматывания каната
грузовой лебедки.

Кнопка 14



последовательное нажатие пере-
ключает экраны с отображаемы-
ми параметрами.

Кнопка 15



отображение

информационных

сообщений;



выход из главного меню (подме-
ню) и отмена сохранения пара-
метра в памяти.

Кнопка 16



при

длительном

удержании

ввод/снятие координатной защи-
ты «Потолок»;



перевод курсора на предыдущий
пункт меню и увеличение изме-
няемого параметра.

Кнопка 17



переход к главному меню (под-
меню) и к редактированию пара-
метра;



подтверждение сохранения па-
раметра в памяти.

Кнопка 18



отображение даты и времени;



временное снятие блокировки
механизмов крана;



временное повышение порога
срабатывания ОГМ240-20 по сте-
пени загрузки (при подъѐме груза
стрелой) до 125% (110%+15%).

Кнопка 19



при

длительном

удержании

ввод/снятие координатной защиты
«Поворот влево»;



переход к предыдущему редакти-
руемому параметру.

Кнопка 20



при

длительном

удержании

ввод/снятие координатной защиты
«Стена»;



перевод курсора на следующий
пункт меню и уменьшение изменяе-
мого параметра.

Кнопка 21



при

длительном

удержании

ввод/снятие координатной защиты
«Поворот вправо»;



переход к следующему редактируе-
мому параметру.

ПОДГОТОВКА К РАБОТЕ

Специальных видов работ по подготовке ОГМ240-20 к включению не тре-

буется. При пониженных температурах окружающей среды (ниже 0 °С), пе-
ред эксплуатацией прибора безопасности рекомендуется прогреть воздух в
кабине крана.

Подготовка прибора безопасности к работе производится в следующей

последовательности:
1

Включить напряжение питания в цепи управления крана.

Убедиться  в  запуске  тестового  режима,  проконтролировать  включение
всех  светодиодных  индикаторов  на  лицевой  панели  блока  индикации.
При  обнаружении  неисправности  в  нижнем  правом  углу  ЖК-дисплея  по-
является знак вопроса.  По нажатию кнопки 15 выводится описание неис-
правности.

Проверить правильность установки кратности запасовки полиспаста, со-
стояния опорного контура и стрелового оборудования.

Для изменения кратности запасовки полиспаста
необходимо:



нажатием кнопки 17 перейти в главное меню;



кнопками 16, 20 установить курсор на пункт ме-
ню: «Выбор запасовки», нажать кнопку 17;



последовательным нажатием кнопки 17 вы-
брать требуемую кратность запасовки полиспа-
ста.

Для выбора режима работы крана необходимо;



нажатием кнопки 17 перейти в главное меню;



кнопками 16, 20 установить курсор на пункт ме-
ню: «Режим работы», нажать кнопку 17;



если  паспорт  крана  не  предусматривает  обо-
значение режимов работы (вариант 1) кнопками
16,  20  установить  курсор  на  строку  с  требуе-
мым  рабочим  оборудованием  и  последова-
тельным  нажатием  кнопки  17  выбрать  его  со-
стояние;



если существует обозначение режимов работы
крана (вариант 2) последовательным нажати-
ем кнопки 17 выбрать требуемый режим.

Вариант 1

Вариант 2

>Контур:полный
Гусёк: 7.0м

Режим: Р-00
-Противовес:есть
-Контур:полный
-Пер.опора: есть
-Гусёк: 7.3м

Запасовка: 8
IIIIIIII

ПОРЯДОК РАБОТЫ

После тестирования прибор переходит к отобра-
жению основных параметров крана: масса подни-
маемого груза (Q, т); максимальная грузоподъѐм-
ность крана для текущего вылета (Qм, т); вылет
(R

, м); далее кратность запасовки полиспаста;

состояние опорного контура (пример: ПК – полный
контур, НК  – неполный контур, К7  – опоры 7 мет-
ров);  признак  наличия  информационных  сообще-
ний (знак вопроса).

При  нажатии  кнопки  14  отображаются  дополни-
тельные  параметры:  степень  загрузки  крана
(Мз,%),  определяемая  отношением  Q/Qм;  высота
подъѐма  оголовка  стрелы  (Н,  м);  угол  поворота
платформы крана (γ, °); длина стрелы (L, м).

При  длительном  удержании  кнопки  14  выводится
диагностическая  информация  о  состоянии  крана;
давление  масла    в  двигателе  базового  шасси
(Рм.диз, МПа); температура охлаждающей жидко-
сти в двигателе базового шасси (Тв.диз,  °C); тем-
пература масла в гидросистеме крана (Тм.г.с, °C);
давление  масла  в  гидросистеме  крана  (Рм.г.с1,
Рм.г.с2, Рм.г.с3). Параметры отображаются в виде
списка,  перемещение  по  списку  осуществляется
кнопками 16, 20.

При нажатии кнопки 18 отображается текущая да-
та и время.

При  длительном  удержании  кнопки  18  отобража-
ется  долговременная  информация  о  состоянии
крана:  наработка  крана  в  «моточасах»,  общее
число рабочих циклов, характеристическое число,
коэффициент  распределения  нагрузок  (Кт),  класс
использования крана, группа режима работы.

Наработка 2ч
Циклов 0
Хар.число 0.0
Кт 1.000
Класс исп. U0
Группа А2

Дата 1.03.2007г
Время 9:33:56

>Рм.диз=1.1МПа
Тв.диз= 80°С
Тм.г.с= 50°С
Рм.г.с1=10.0МПа
Рм.г.с2= 8.5МПа
Рм.г.с3= 1.0МПа

Q=25.0т Qм=25.0т
R=2.80м J08 ПК ?

Mз=100% H=10.0м
γ= 0° L= 9.7м

ОПИСАНИЕ ФУНКЦИЙ ПРИБОРА БЕЗОПАСНОСТИ

6.1

Ограничитель грузоподъѐмности

Ограничитель грузоподъѐмности позволяет:



информировать крановщика о предельной загрузке крана;



автоматически отключать механизмы крана при подъѐме груза, масса ко-
торого превышает максимальную грузоподъемность для текущего вылета;



обеспечить возможность обратного движения (уменьшение степени за-
грузки).

Для выполнения этой функции ОГМ240-20 определяет массу груза Q (т) и
максимально-допустимую массу груза для текущего вылета Qм (т).

Внимание!
1

ОГМ240-20 не является измерительным инструментом.

Масса груза определяется с точностью достаточной для выполнения
функции ограничителя грузоподъѐмности и может отличаться от
фактической массы груза.

Допустимая погрешность определения грузоподъѐмности приведена в
паспорте прибора безопасности.

Максимально-допустимая масса груза зависит от вылета и длины стрелы. С
увеличением вылета и длины стрелы грузоподъѐмность уменьшается.
Грузоподъѐмность также уменьшается:



при выдвижении секций стрелы;



при включении ускоренной работы грузовой лебѐдки;



при работе крана с неполным опорным контуром;



при входе в нерабочую зону (обычно это сектор над кабиной).

Грузоподъѐмность  крана  задаѐтся  в  виде  таблицы  и  приведена  в  паспорте
крана.

Для  количественной  оценки  загруженности  крана  ОГМ240-20  рассчитывает
степень  загрузки  крана  равную  процентному  отношению  грузоподъѐмности
крана  нетто  к  максимальной  грузоподъѐмности  крана  для  текущего  вылета

(

100%

Qм

Мз





Предварительная сигнализация включается при степени загрузки более
90%

, при этом загорается желтое табло «Предел» и включается прерыви-

стый звуковой сигнал.

Если степень загрузки крана более 105% загорается красное табло «Стоп»,
включается прерывистый звуковой сигнал, механизмы крана блокируются.

После включения блокировки разрешены движения направленные в сторону
уменьшения степени загрузки крана:



опускание груза;



втягивание секций стрелы;



подъѐм стрелы;



в нерабочей зоне: поворот платформы в обратную сторону от кабины ба-
зового шасси.

Примечания:

Максимальная разрешенная степень загрузки для подъѐма груза стре-
лой составляет 110%, при нажатии и удержании кнопки 18 подъѐм раз-
решен со степенью загрузки до 125%;

Нажатие кнопки 18 фиксируется регистратором параметров.

6.2

Координатная защита

Координатная защита предназначена для предотвращения столкновения
крана с препятствием в стеснѐнных условиях работы.

В ОГМ240-20 реализованы следующие виды координатной защиты:



«Потолок»;



«Стена»;



«Поворот влево»;



«Поворот вправо».

«Потолок»  –  это  воображаемая  горизонтальная  бесконечная  плоскость,
расположенная на высоте оголовка стрелы. Вводится ограничение нажатием
и  длительным  удержанием  кнопки  16,  индикатор  «Потолок»  –  контроль  со-
стояния ограничения.

«Стена»  –  это  воображаемая  вертикальная  бесконечная  плоскость,  пер-
пендикулярная проекции стрелы на землю и построенная по срезу оголовка
стрелы.  Вводится ограничение  нажатием  и  длительным  удержанием кнопки
20

, индикатор «Стена» – контроль состояния ограничения.

«Поворот  влево»,  «Поворот  вправо»  –  две  вертикальные  бесконечные
плоскости,  образующие  сектор  с  центром,  совпадающим  с  осью  вращения
платформы  крана.  Вводятся  ограничения  нажатием  и  длительным  удержа-
нием кнопок 19, 21 соответственно, индикаторы «Поворот влево», «Поворот
вправо» – контроль состояния ограничений.

Для ввода ограничения необходимо:



подвести оголовок стрелы к границе воображаемой плоскости;



нажать и удерживать кнопку соответствующую требуемому ограничению;



проконтролировать включение соответствующего индикатора.

Для снятия введенного ограничения необходимо:



повторно нажать и удерживать ту же кнопку;



проконтролировать выключение соответствующего индикатора.

Примечание
При вводе ограничений координатной защиты необходимо учитывать га-
баритные размеры поднимаемого груза и предусматривать запас по рас-
стоянию и углу поворота (для учета инерции стрелы).

При подходе к ограничительной плоскости включается предварительная
сигнализация:



загорается желтое табло «Предел»;



включается прерывистый звуковой сигнал;



соответствующий индикатор начинает мигать.

Порог включения предварительной сигнализации для ограничений «Пото-
лок» и «Стена» - 2 м. Для ограничений «Поворот влево», «Поворот вправо» -
10º.

При переходе ограничительной плоскости механизмы крана блокируются:



загорается красное табло «Стоп»;



соответствующий индикатор продолжает мигать;



период повторения звукового сигнала увеличивается;



на дисплей выводится соответствующее сообщение.

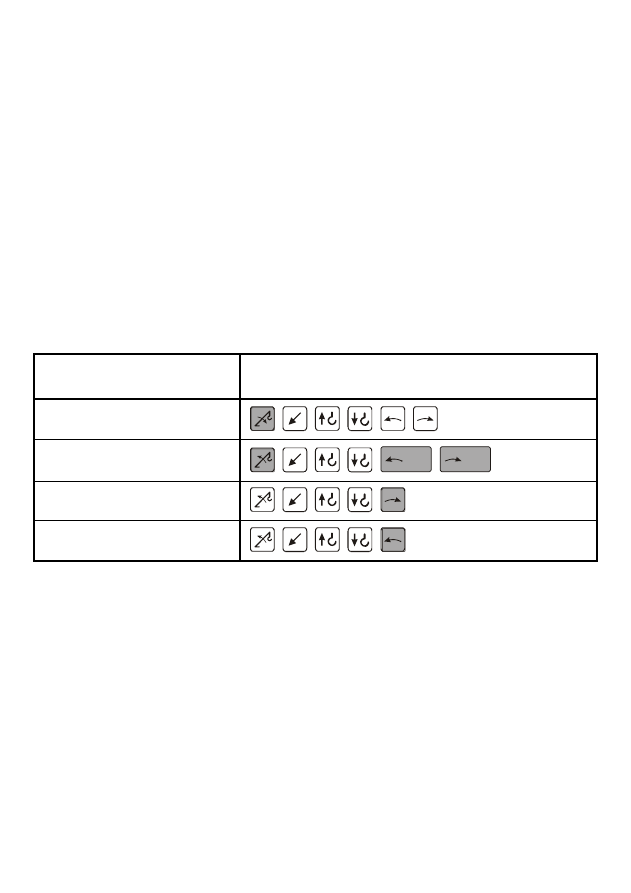

Ограничение

Разрешенные движения

«Потолок»

«Стена»

если
стена

справа

если
стена

слева

«Поворот влево»

«Поворот вправо»

6.3

Защита от опасного приближения к ЛЭП

Защита от опасного приближения к ЛЭП позволяет:



своевременно обнаружить ЛЭП;



блокировать механизмы крана при вхождении оголовка стрелы в опасную
зону;



обеспечить возможность обратного движения (выхода оголовка стрелы из
опасной зоны).

Перед началом работы крановщик должен убедиться в возможности выпол-
нения грузоподъемных работ без опасного приближения к ЛЭП.

Допустимое расстояние от оголовка стрелы до провода ЛЭП зависит от на-
пряжения ЛЭП:

Напряже-

ние ЛЭП, кВ

Расстояние от датчика до провода ЛЭП, м

минимально-

допустимое

предваритель-

ная

сигнализация

блокировка

механизмов

крана

до 1

1,5

от 2 до 4

От 1 до 35

2,0

от 3 до 7

от 35 до 110

4,0

от 5 до 10

от 110 до 450

6,0

от 10 до 15

от 500 и вы-

ше

9,0

от 23 до 20

При попадании оголовка стрелы в зону действия электрического поля ЛЭП
частотой 50 Гц срабатывает защита от опасного приближения к ЛЭП – зажи-
гается соответствующий индикатор, включается звуковой сигнал, блокиру-
ются все движения крана.

В случае блокировки крановщик должен:



внимательно осмотреть рабочую зону и ее положение относительно ЛЭП;



определить тип и расположение высоковольтной линии электропередач;



снять блокировку крана, для этого необходимо выбрать один из следую-
щих вариантов действий:

Выбрать следующий диапазон ЛЭП. Для этого нужно перейти в
главное меню нажатием кнопки 17, вторым нажатие кнопки 17 пе-
рейти к выбору диапазона ЛЭП, третьим нажатием кнопки 17 пере-
ключить прибор на следующий диапазон.

Удерживая кнопку 18 вывести стрелу крана из опасной зоны;

Ввести координатную защиту.



продолжать дальнейшую работу без опасного приближения к ЛЭП.

Внимание!
1

Работа крана вблизи ЛЭП без наряда-допуска установленного образца
запрещена!

Защита от ЛЭП не во всех случаях может предотвратить опасное
приближение крюковой обоймы, грузового каната и длинномерного гру-
за к ЛЭП. Поэтому прибор безопасности не должен использоваться как
рабочее средство для остановки механизмов крана.

Расстояние, при котором срабатывают предварительная сигнализа-
ция и защита от ЛЭП, зависит от многих факторов окружающей сре-
ды (температура, влажность воздуха и т.п.).

Прибор безопасности не защищает от ЛЭП постоянного тока и от
приближения к электрическим кабелям.

Необходимо строго соблюдать установленные Правила электробезо-
пасности. При сознательном нарушении этих правил, защита от по-
ражения электрическим током не обеспечивается.

6.4

Ограничители рабочих движений механизмов подъѐма

(опускания) стрелы и груза в крайних положениях

Группа ограничителей, предназначенная для предотвращения поврежде-
ний механизмов крана:



ограничитель предельного подъѐма крюка;



ограничитель сматывания каната грузовой лебѐдки;



ограничитель минимального вылета;



ограничитель максимального вылета.

При срабатывании одного из ограничителей механизмы крана блокируются,
при  этом  зажигается  красное  табло  «Стоп»,  на  дисплей  выводится  инфор-
мационное  сообщение,  включается  прерывистый  звуковой  сигнал.  После
срабатывания ограничения разрешено движение, направленное в обратную
сторону.

При  достижении  минимального  вылета,  дополнительно  включается  индика-
тор минимального вылета (9).
При достижении максимального вылета, дополнительно включается индика-
тор максимального вылета (8).

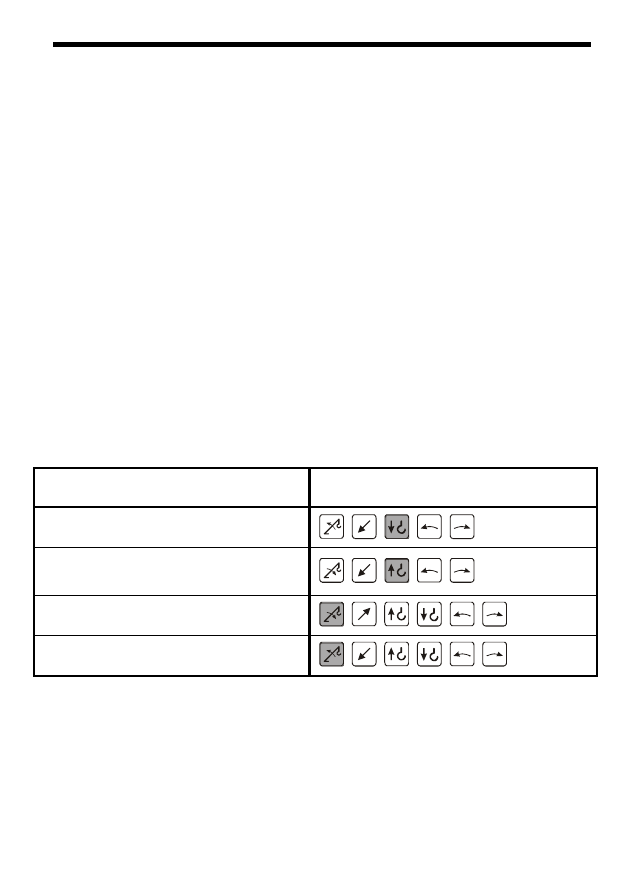

Причина блокировки

Разрешенные движения

Предельный подъѐм крюка

Ограничитель сматывания
каната грузовой лебѐдки

Минимальный вылет

Максимальный вылет

6.5

Регистратор параметров

Прибор безопасности содержит встроенный регистратор параметров, соот-
ветствующий требованиям РД10-399-01.

Регистратор параметров состоит из трѐх областей памяти, предназначенных
для хранения:



оперативной информации;



информации о перегрузках крана;



долговременной информации.

Оперативная информация и информация о перегрузках состоит из набора
записей параметров крана.
Одна запись включает в себя:



дату и время записи;



значение степени загрузки крана;



значение массы груза;



значение максимально массы груза для текущего вылета;



значения угла наклона стрелы;



значение вылета;



значение высоты подъѐма оголовка стрелы;



значение угла поворота платформы крана;



код стрелового оборудования;



кратность запасовки полиспаста;



состояние опорного контура;



информацию о сработавших ограничениях;



информацию о дискретных входах и выходах;



информацию о принудительном снятии ограничения.

Записи оперативной информации производятся с периодом от 1 до 25 с. Пе-
риод записи зависит от степени загрузки крана: при максимальной загрузке
крана период минимальный, при минимальной загрузке крана период макси-
мальный.

Записи информации о перегрузках производятся один раз за цикл, при этом:



степень загрузки крана должна быть более 100%;



сохраняется информация соответствующая максимальной степени загруз-
ки крана в течение цикла.

ОГМ 240-20. Прибор безопасности. Руководство по эксплуатации - часть 1
