5.2 Режим настройки
В этом режиме на дисплей прибора безопасности последовательно выво-
дятся приведенные ниже пункты меню настройки. Для выбора пункта меню не-
обходимо с помощью кнопок «+», «-» установить курсор «>» на этот пункт и на-
жать кнопку «Индикация».

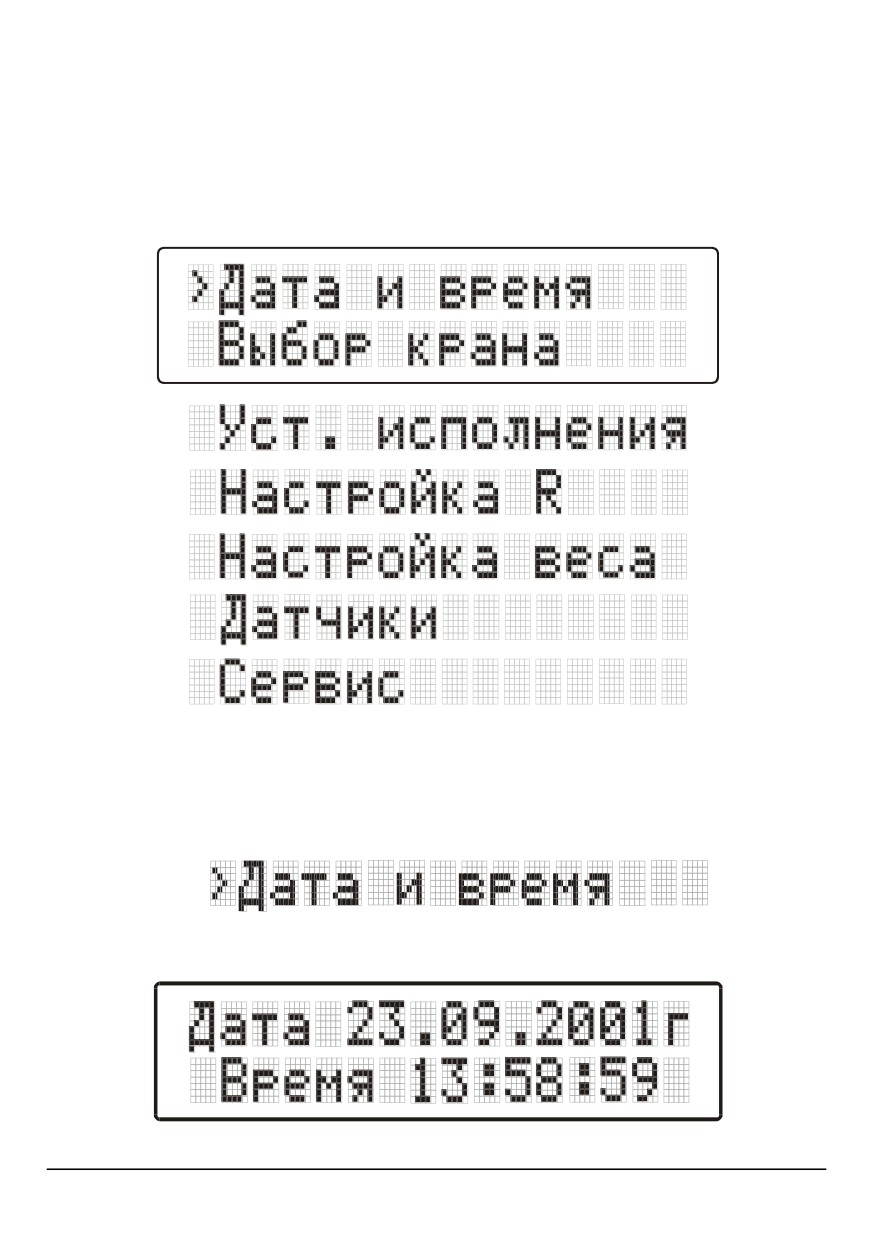

5.2.1 Текущая дата и время
Ввод текущего времени и даты необходим для правильной работы встро-
енного регистратора параметров.
Выбираем пункт меню
На дисплее отображается:
16
Установка производится следующими кнопками прибора:
«Индикация» - выход в главное меню;
«Ввод»
- последовательный перебор параметров
(День->Месяц-
>Год->Час->Минуты->Секунды);
«+» - увеличение параметра на 1;
«-» - уменьшение параметра на 1;
«++» - увеличение параметра на 10;
«--» - уменьшение параметра на 10.
Примечание: устанавливаемый параметр выделяется мерцанием. Перед
началом установки дня часы останавливаются, запуск часов
происходит после установки секунд.

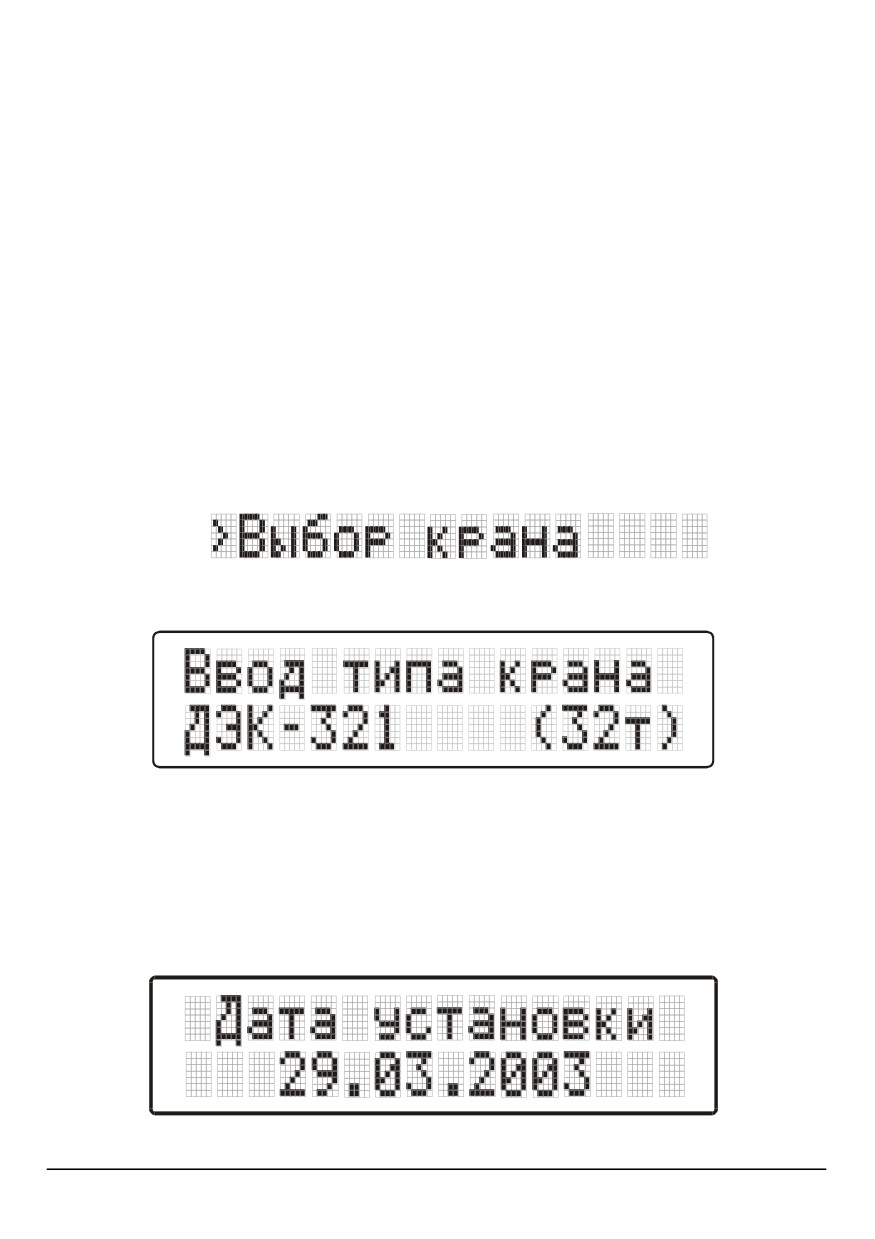

5.2.2 Тип крана
В этом пункте меню осуществляется выбор типа крана, очистка памяти, за-
пись даты установки на кран.
Выбираем пункт меню
На дисплее отображается:
Установка производится следующими кнопками прибора:
«Индикация» - выход в главное меню;
«+» - следующий тип крана;
«-» - предыдущий тип крана.
При длительном нажатии на кнопку «Ввод» на дисплее отображается:
17
При длительном нажатии на кнопку «Стреловое оборудование» на дис-
плее отображается:
Примечание: очистка памяти сопровождается записью коэффициентов
коррекции, определѐнных при испытании опытного образца
прибора. При этом удаляется долговременная информация,
информация о последних часах работы сохраняется.

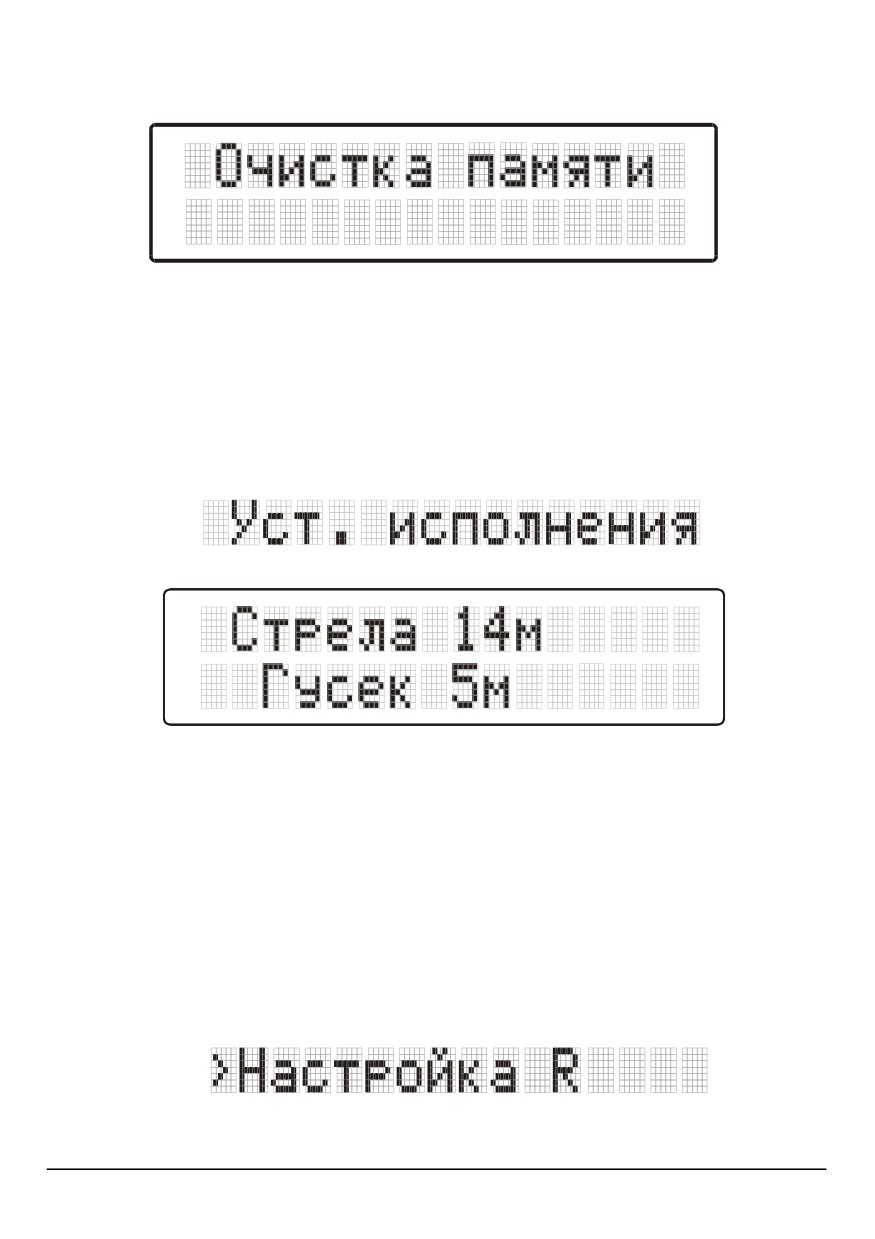

5.2.3 Установка исполнения крана
Выбираем пункт меню
На дисплее отображается:
Установка производится следующими кнопками прибора:
«Индикация» - выход в главное меню;
«+» и «-» - установка длины стрелы и длины башни при башенно-
стреловом исполнении;
«++» и «--» - установка длины маневрового гуська при башенно-
стреловом исполнении, работа без гуська или с гуськом при стрело-
вом исполнении и работа с грейфером или с электромагнитом.
5.2.4 Настройка измерения угла наклона стрелы
Выбираем пункт меню
18
На дисплее отображается:
Настройка производится следующими кнопками прибора:
«Индикация» - выход в главное меню;
«Ввод» - вычисление коэффициента коррекции и запись в память;
«+» - увеличение устанавливаемого угла на 1;
«-» - уменьшение устанавливаемого угла на 1.
Примечание: при изменении угла происходит пересчет вылета стрелы.
5.2.5 Настройка измерения веса груза
Выбираем пункт меню
На дисплее отображается:
19
Настройка производится следующими кнопками прибора:
«Индикация» - переход к следующему пункту, в заключении выход в
главное меню;
«Запасовка» - предыдущий пункт;
«+» - увеличение значения поднятого груза или коэффициента на
0.1;
«-» - уменьшение значения поднятого груза или коэффициента на
0.1;
«++» - увеличение значения поднятого груза или коэффициента на 1;
«--» - уменьшение значения поднятого груза или коэффициента на 1;
«Ввод» - вычисление коэффициента коррекции и запись его в па-
мять.

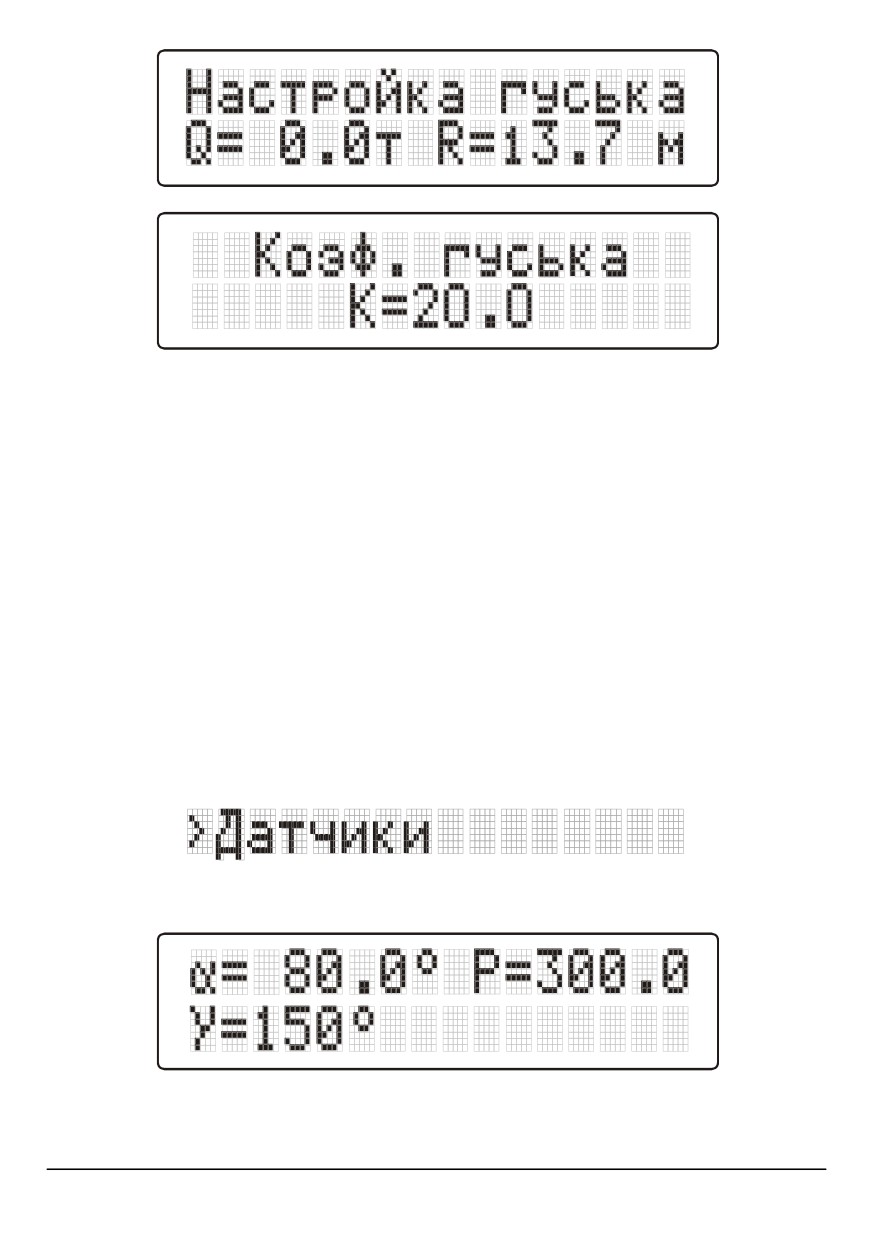

5.2.6 Просмотр данных с датчиков
Выбираем пункт меню
На дисплее отображается:
20
где -угол наклона стрелы или маневрового гуська при башенно-стреловом
исполнении, -угол поворота платформы крана, Р-усилие создаваемое в датчи-
ке усилия.
Просмотр производится следующими кнопками прибора:
«Индикация» - выход в главное меню;
«Запасовка» - выход в главное меню.

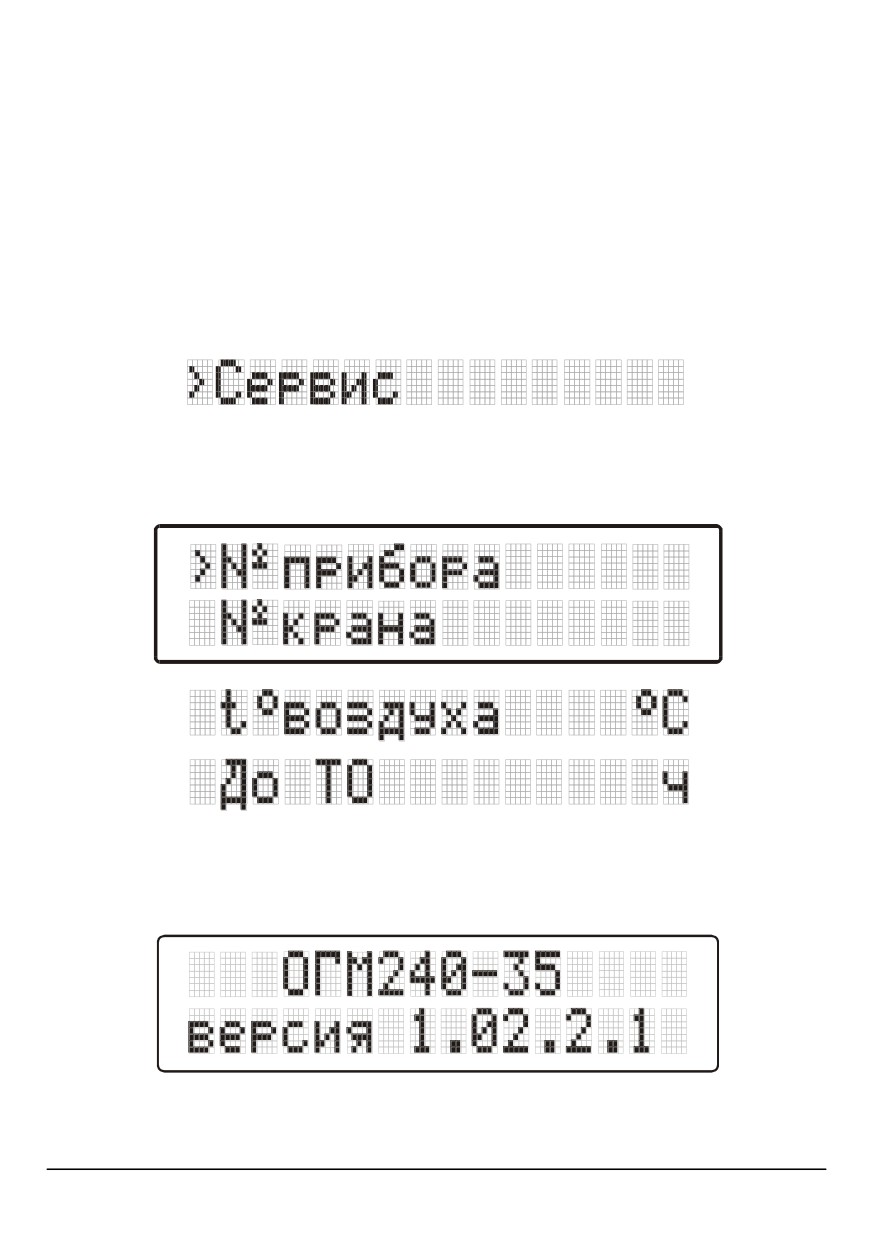

5.2.7 Дополнительные параметры (номер прибора, крана, время до сле-
дующего ТО, граничная температура) - в настоящее время данная функция не
реализована.
Выбираем пункт меню
На дисплее отображается:
Тип прибора и версию программного обеспечения можно просмотреть,
длительно удерживая кнопку «Стреловое оборудование»:
Рисунок 10 - Отображение режима установки типа прибора и версии про-
граммного обеспечения
21
5.3 Порядок настройки (ДЭК-321, МКГ-25)
5.3.1 Настройка даты и времени
5.3.2 Выбор типа крана
Из меню настройки с помощью кнопок «+», «-» установить курсор на строчку «Выбор типа кра-
на» и нажать кнопку «Индикация». Выбор необходимого типа крана осуществляется кнопками «+»,
«-»
5.3.3 Запись даты установки на кран
находясь в режиме выбора типа крана нажать и удерживать кнопку
«Ввод» до появления сообщения подтверждающего запись даты
коррекции.
выйти в меню настройки
Переход в главное меню осуществляется нажатием кнопки «Индикация».
5.3.4 Установка исполнения крана
перейти в режим установки исполнения крана
С помощью кнопок «+», «-» установить курсор на строчку «Настройка длины» и нажать
кнопку «Индикация» (на индикаторе должно появится сообщение «Настройка длины L=9.7
м»).
с помощью кнопок «+», «-» установить длину стрелы или башни
при башенно-стреловом исполнении
с помощью кнопок «++» и «--» установить длину маневрового гуська
при башенно-стреловом исполнении, работа без гуська или с гусь-
ком при стреловом исполнении и работа с грейфером или с элек-
тромагнитом.
установка исполнения крана завершена (для перехода в главное меню
нажать кнопку «Индикация»)
5.3.5 Настройка вылета
перейти в режим «Настройка вылета» (для этого, с помощью кнопок «+»,
«-» установить курсор на строчку «Настройка вылета» и нажать кнопку «Инди-
кация»
стрелой крана установить минимальный вылет
с помощью рулетки замерит реальный вылет
При стреловом исполнении с гуськом рекомендуется настраивать на основном крюке. Для
этого не забудьте переключиться на основной подъем.
ввести реальный вылет в прибор
Кнопками «+», «-», «++», «--» изменяется угол стрелы, при этом автоматически происходит
пересчет вылета стрелы и выводится на индикатор (R=«). Таким образом, коррекция вылета
возможна как с помощью рулетки так и с помощью квадранта (прибор для измерения угла
наклона).
22
длительно удерживать кнопку «Ввод» до появления сообщения
«Сохранено»
настройка вылета завершена (для перехода в главное меню нажать кноп-
ку «Индикация»)

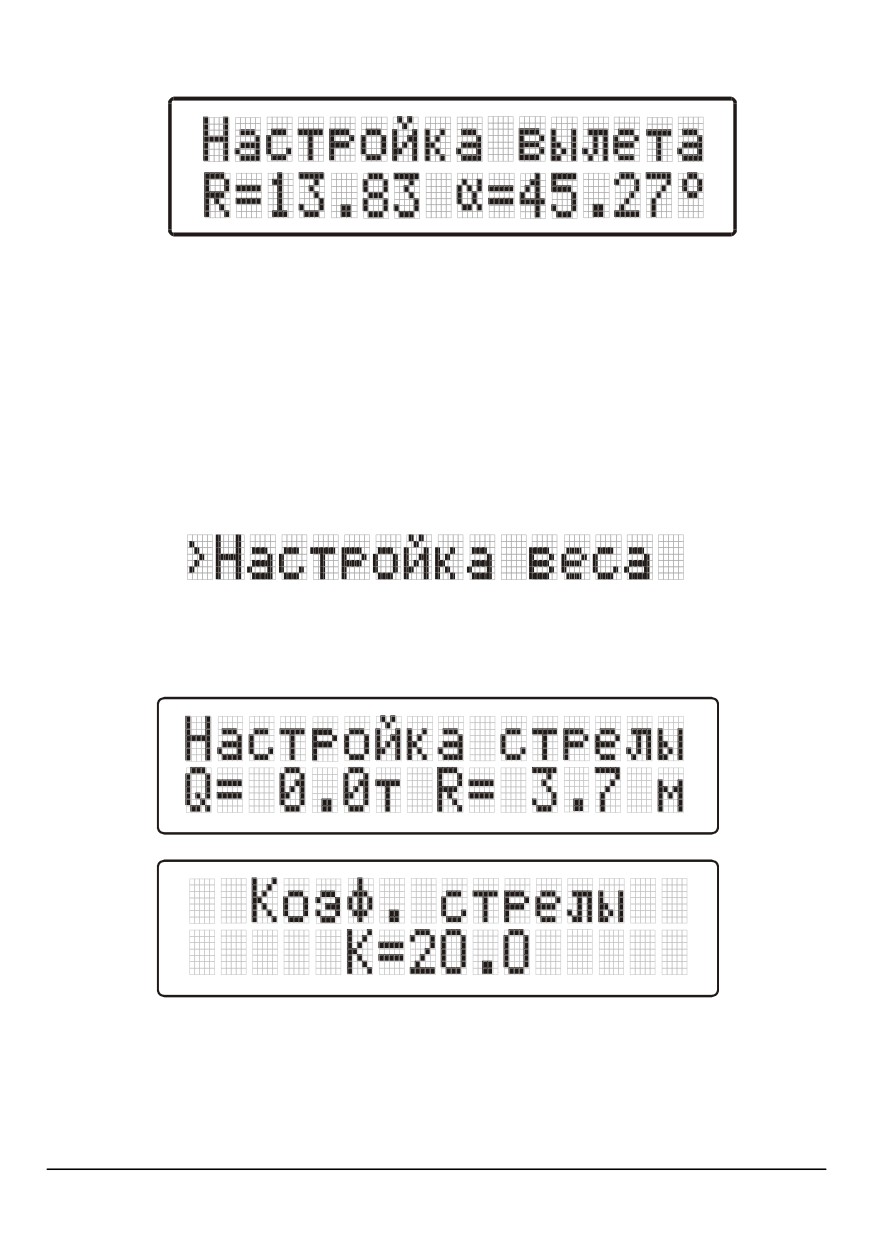

5.3.6 Настройка веса
Поднять максимально разрешенный груз для установленного ис-
полнения войти в режим «Датчики» (для этого, с помощью кнопок «+»,
«-» установить курсор на строчку «Настройка веса» и нажать кнопку «Индика-
ция») и натянуть датчик усилия до показания Р=300 (для перехода в
главное меню нажать кнопку «Индикация»)
Перейти в режим «Настройка веса» (для этого, с помощью кнопок «+»,
«-» установить курсор на строчку «Настройка веса» и нажать кнопку «Индика-
ция»)
Для настройки веса стрелы возьмите минимально разрешенный
вес, установите стрелу на максимально разрешенный вылет для
данного груза. Кнопками «+», «-», «++», «--» установите на индика-
торе поднятый вами груз, нажмите кнопку «Ввод» до появления со-
общения «Сохранено»
Перейдите в рабочий режим и возьмите максимально разрешенный
груз для данного исполнения. Если прибор показывает значение
груза больше номинального, то необходимо войти в режим настрой-
ки «Настройка веса» с помощью кнопки индикации войти в режим
«Коэф. стрелы» и уменьшить коэффициент. Потом нажмите кнопку
«Ввод» до появления сообщения «Сохранено». Если прибор пока-
зывает груз меньше номинального, то коэффициент необходимо
увеличить Далее повторите все действия описанные пунктом вы-
ше.
Настройка гуська проводится идентично настройки веса стрелы.
5.4 Выход из режима настройки
Для выхода из режима настройки необходимо переключить тумблер
«Работа-Настройкаª в положение «Работа». При этом произведенные на-
стройки запоминаются в энергонезависимую память, и прибор безопасности
переходит в рабочий режим работы.
Закрутить крышку переключателя «Работа-Настройкаª.
Опломбировать крышку переключателя «Работа-Настройкаª.
Сделать отметку о проведенных работах в паспорте на ОГМ.
23
6 ПРОВЕРКА ОГМ С КОНТРОЛЬНЫМИ ГРУЗАМИ
Проверку ОГМ с контрольными грузами в составе крана должен проводить
наладчик приборов безопасности, имеющий удостоверение Госгортехнадзора
России установленного образца, под руководством инженерно-технического
работника, ответственного за содержание грузоподъемных машин в исправном
состоянии.
Проверку следует проводить с использованием тарированных грузов,
имеющих погрешность массы не более 1%.
Проверка проводится в следующем порядке:
установить максимальное значение вылета согласно паспортной
характеристике крана и поднять груз, соответствующий
номинальной нагрузке крана на данном вылете. Убедиться в
отсутствии срабатывания прибора безопасности. Если прибор
безопасности срабатывает, необходимо выполнить его настройку
согласно данной инструкции;
опустить груз;
проверить правильность показаний вылета крюка, максимальной
высоты подъема крюка;
проверить правильность установки и срабатывание координатной
защиты;
увеличить массу груза на
10% и поднять его. Убедиться в
срабатывании прибора безопасности. Если ОГМ не срабатывает,
провести его настройку согласно данной инструкции;
опустить груз;
установить
минимальный вылет согласно
паспортной
характеристике крана и поднять номинальный груз. Убедиться в
отсутствии срабатывания прибора безопасности. Если прибор
безопасности срабатывает, необходимо выполнить его настройку
согласно данной инструкции;
опустить груз;
увеличить массу груза на
10% и поднять его. Убедиться в
срабатывании прибора безопасности. Если прибор безопасности
не срабатывает, необходимо выполнить его настройку согласно
данной инструкции;
если производилась настройка прибора безопасности, то
необходимо повторить проверку;
в случае необходимости произвести считывание данных
регистратора параметров;
24
сделать отметку о проведенных работах в паспорте прибора
безопасности и вахтенном журнале крана.
