ОГМ 240-38. Прибор безопасности. Руководство по эксплуатации - часть 2
33
· подъемом (опусканием) стрелы, подведите крюк основного
подъема к сделанной отметке;
· измерьте полученный вылет с точностью ±2 см;
· перейдите в меню «Настройка R»;
· увеличивая (уменьшая) кнопками [+],[++] ([–],[– –]) смеще-
ние добейтесь соответствия значений параметра R на дис-
плее фактическому измеренному вылету;
· нажмите и удерживайте кнопку [Ввод] до появления на дис-
плее сообщения «Записано»;
· убедитесь, что при различных положениях стрелы погреш-
ность отображения вылета не превышает ±5 см. В противном
случае повторите настройку.
Для башенно-стрелового исполнения настраивается датчик угла на-
клона маневрового гуська. Порядок настройки такой же, как и для датчика
угла наклона стрелы.
Примечание:
Перед настройкой датчика угла наклона маневрового гуська необ-
ходимо настроить датчик угла наклона стрелы.
Настройте показания массы груза. Для этого:
· перейдите в режим «Ввод массы пустой стрелы» меню «На-
стройка веса»;
· подъемом стрелы установите минимальный вылет (
1
);
· кнопкой [Ввод] сохраните массу пустой стрелы;
· нажмите кнопку [Индикация];
· на минимальном вылете поднимите груз Q1 массой (50-70)%
от максимальной грузоподъёмности (
2
);
· введите фактическую массу груза (Qф);
· кнопкой [Ввод] сохраните показания массы груза;
· нажмите кнопку [Индикация];
· опусканием стрелы перейдите в 5-ый диапазон вылета (
3
);
· кнопкой [Ввод] скорректируйте показания массы груза;
· поднимите груз Q2 массой равной максимальной грузоподъ-
ёмности на максимальном вылете, разрешенный для макси-
мального вылета;
· введите фактическую массу груза;
· опускайте стрелу до максимального вылета с остановками в
диапазонах 4, 3, 2, 1 (
4
,
5
,
6
,
7
), корректируя показания
массы в каждом диапазоне;
34
5
R
3 2
1
6
Q
Rmax
Rmin
Q
1
Q
2
Ограничительная линия,
( )
Qmax R
№д
4
2
1
3
4
5
6
7
Q
max
Q
1
...
Qmax
=(0,5 0,7)*

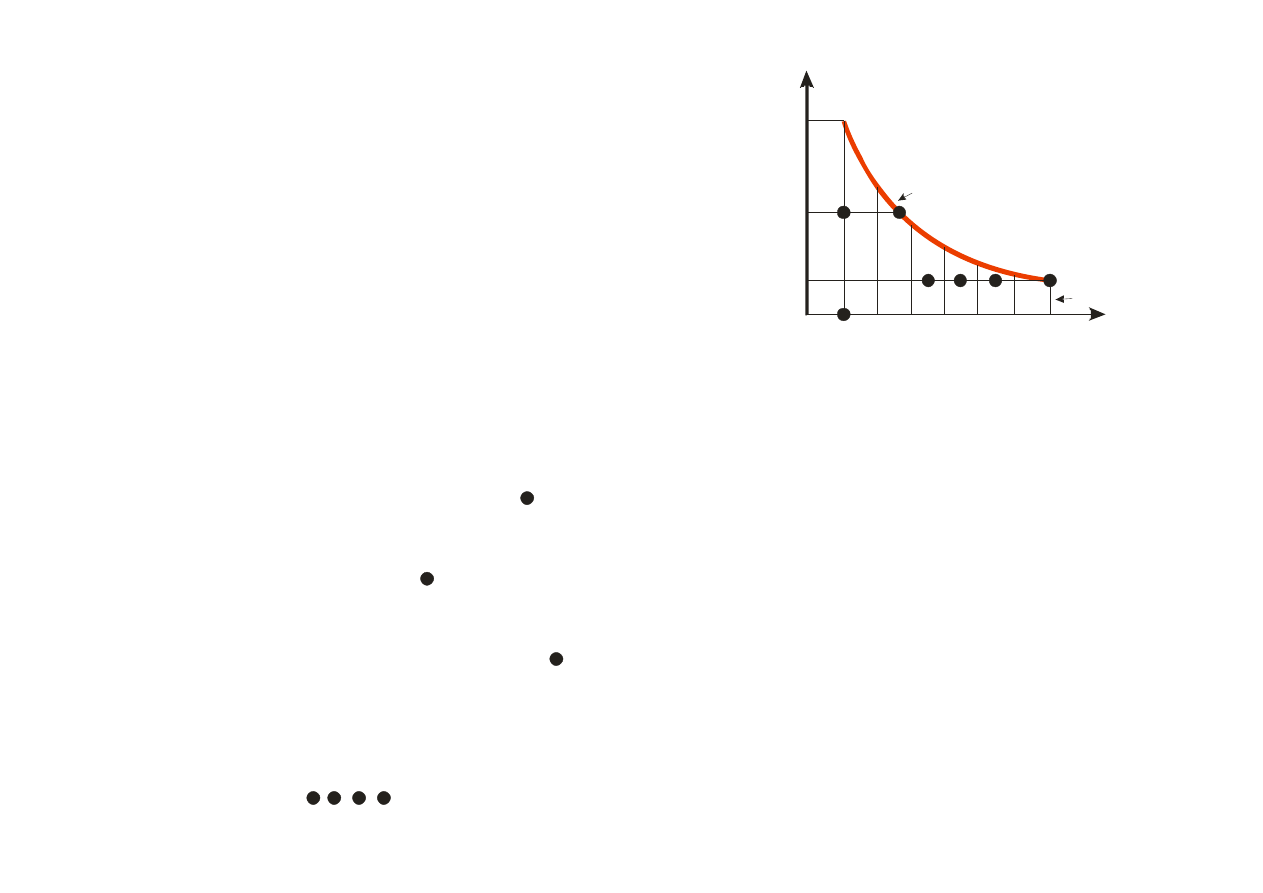

Р и с ун о к 3 — Иллюстрация настройки показаний массы груза
Завершите настройку прибора. Для этого:
· в режиме «Сервис» введите заводской номер ОГМ240 и за-
водской номер крана в память прибора;
· переключите прибор в режим «Работа»;
· опломбируйте переключатель «Работа-Настройка».
