ОГМ 240-40. Прибор безопасности. Руководство по эксплуатации - часть 1









1 ВВЕДЕНИЕ

Настоящее руководство по эксплуатации распространяется на приборы безопасности

ОГМ240-40 и ОГМ240-41 (далее — прибор безопасности или ОГМ240).

В настоящем документе изложены:

выполняемые функции ОГМ240;

порядок настройки и работы ОГМ240;

указания по техническому обслуживанию и способы устранения характерных не-
исправностей;

правила хранения, упаковки и транспортирования.

Состав и технические характеристики прибора безопасности приведены в паспорте

ОГМ240-40 РИВП.453618.004-40 ПС.

Изготовитель  оставляет  за  собой  право  без  согласования  с  потребителем  вносить

изменения в конструкцию ОГМ240, если эти изменения улучшают его работу и не на-
рушают взаимозаменяемости.

  2 МЕРЫ БЕЗОПАСНОСТИ

Наличие прибора безопасности не снимает ответственности с крановщика в случае

опрокидывания крана, разрушения его конструкций или иных аварий.

ОГМ240 должен использоваться только как прибор  безопасности грузоподъемности

или  ограничитель,  отключающий  движения  крана  при  ошибках  крановщика.  Кранов-
щик в каждом конкретном случае должен убедиться в том, что при подъеме и переме-
щении груза не произойдет превышения грузоподъемности крана, столкновений с пре-
пятствиями, конструктивных ограничений крана и других аварийных ситуаций.

Запрещается:

предпринимать  попытки  поднять  груз,  превышающий  допустимую  грузоподъем-
ность крана на данном вылете, несмотря на наличие ОГМ240;

использовать прибор безопасности в качестве весов или измерителя силы, в том
числе при отрыве закрепленных грузов;

проводить сварочные работы при установленном приборе безопасности;

эксплуатировать ОГМ240 при поврежденных пломбах и (или) при наличии меха-
нических  повреждений  любых  составных  частей  ОГМ240,  включая  соединитель-
ные жгуты;

эксплуатировать кран при отсутствии напряжения питания на ОГМ240.

  3 ВОЗМОЖНОСТИ ОГМ240

ОГМ240 позволяет определять:

нагрузочные  параметры  крана:  грузоподъѐмность  нетто  (Q,  т),  максимальную
грузоподъѐмность для текущего вылета (Qм, т), степень загрузки крана (Мз, %);

линейные параметры крана: вылет (R, м) и высоту подъема крюка (H, м);

дополнительные параметры: положение на крановых путях (S, м), угол поворота
стрелы крана (

, º), скорость ветра (V, м/с).

ОГМ240 выполняет функции:

ограничителя грузоподъемности;

координатной защиты;

ограничителя параметров движений крана;

регистратора параметров работы крана.

Дополнительно ОГМ240 отображает:

текущую дату и время;

наработку крана в моточасах;

общее количество рабочих циклов;

класс использования по ИСО 4301/1;

группу режима работы крана по ИСО 4301/1;

коэффициент распределения нагрузок по ИСО 4301/1.

  4 РАСПОЛОЖЕНИЕ КНОПОК И ИНДИКАТОРОВ





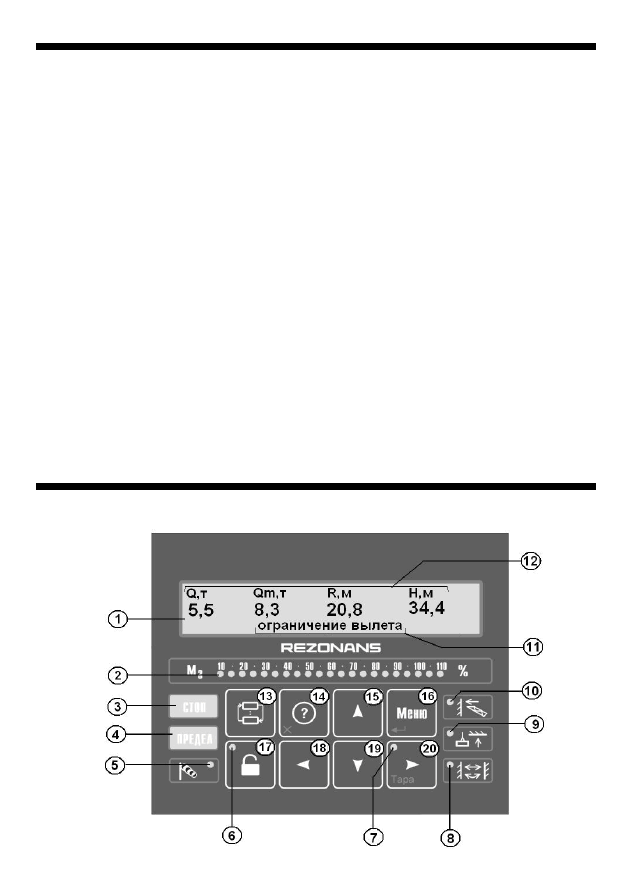

Т а б л и ц а   1  — Назначение кнопок и элементов индикации

Поз.

Описание

Жидкокристаллический дисплей.

Индикатор степени загрузки крана.

Индикатор «Стоп». Включен при срабатывании одного из ограничений ОГМ240.

Индикатор  «Предел».  Включен  при  приближении  к  одному  из  ограничений
ОГМ240, выключается при включении индикатора «Стоп».

Индикатор «ВЕТЕР»:

включен в мигающем режиме совместно с индикатором «Предел» при при-
ближении к максимальной скорости ветра;

включен в мигающем режим совместно с индикатором «Стоп» при дости-

жении максимальной скорости ветра.

Индикатор возможности временного снятия блокировки с механизмов крана.

Индикатор «Тара»:

выключен при учѐте массы тары на показания текущего параметра веса

груза;

постоянно включен при не учѐте массы тары на показания текущего пара-

метра веса груза;

Индикатор «Ограничение движений крана»:

включен в мигающем режиме совместно с индикатором «Предел» при при-
ближении к любому из ограничений (по вылету, пути, углу поворота и вы-
соте);

включен в мигающем режиме совместно с индикатором «Стоп» при сраба-
тывании любого из ограничений (по вылету, пути, углу поворота и высоте).

Индикатор «Потолок»:

включен в мигающем режиме совместно с индикатором «Предел» при при-

ближении к ограничению координатной защиты «Потолок»;

включен в мигающем режиме совместно с индикатором «Стоп» при сраба-

тывании ограничения координатной защиты «Потолок».

10

Индикатор «Стена»:

включен в мигающем режиме совместно с индикатором «Предел» при при-

ближении к ограничению координатной защиты «Стена»;

включен в мигающем режиме совместно с индикатором «Стоп» при сраба-
тывании ограничения координатной защиты «Стена».

11

Индикатор информационных сообщений

12

Индикатор отображения рабочих параметров крана

Поз.

Описание

13

Кнопка  «Индикация»

,  позволяющая  выводить  на  дисплей  нагрузочные  и

вспомогательные  параметры  крана  (последовательным  нажатием  выбирается

требуемая группа параметров):
1 экран — фактический вес груза, максимальный вес груза при текущем вылете,

вылет крюка и высота крюка;
2 экран — путь, угол поворота, скорость ветра.

14

Кнопка «Помощь»

/

, позволяющая:

выводить и переключать на дисплее информационные сообщения;

выходить из меню (подменю) и из режима редактирования без сохранения

параметра в памяти.

15

Кнопка «Вверх»

 позволяет:

увеличивать громкость встроенного звукового сигнала;

переходить к предыдущему параметру пункта меню (подменю);

увеличивать изменяемый параметр.

16

Кнопка «Меню»

/

 позволяет:

перейти к меню (подменю) для редактирования параметра;

перейти к меню настройки параметров крана;

выходить из режима редактирования с сохранением изменѐнного парамет-

ра.

17

Кнопка «Блокировка»

 позволяет:

если индикатор 6 включен, снять блокирование движения с определенных

механизмов крана в зависимости от сработавшего ограничения;

при нажатии (если индикатор 6 выключен) вывести текущие время и дату;

при удержании (если индикатор 6 выключен) вывести долговременную

информацию.

18

Кнопка «Влево»

 позволяет перемещать курсор влево по режимам в меню

(подменю)

19

Кнопка «Вниз»

 позволяет:

уменьшать громкость встроенного звукового сигнала

переходить к следующему параметру подменю;

уменьшать значение изменяемого параметра.

20

Кнопка «Вправо»

 позволяет:

перемещать курсор вправо по режимам в меню (подменю);

обнулять массу тары.



  5 ОТОБРАЖАЕМАЯ ИНФОРМАЦИЯ

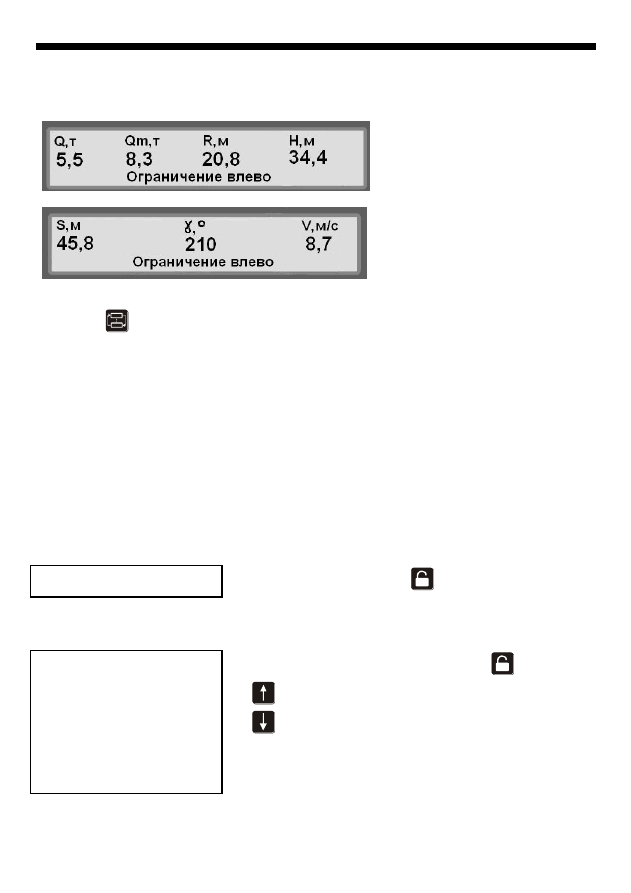

Линейные и нагрузочные параметры крана











Переход к отображению и переключение между экранами осуществляется

нажатием

Q – грузоподъѐмность крана нетто
 – максимальная грузоподъѐмность для текущего вылета
R – текущий вылет
H – высота подъѐма крюка
S –  путь (положение на крановых путях)
Мз – степень загрузки крана

 – угол поворота стрелы крана

– скорость ветра
Ограничение влево – информационное сообщение





Дата и время











Дата 27.09.2008г
 Время 13:31:02





Вызывается  нажатием

  при  отсутствии

блокировок





Информация длительного хранения







Наработка   9999999ч
Циклы        9999999
Класс исп.       U0
Группа            A1
Коэф. нагр. Кр = 0,5
ТПЧР   6000 / 213668
ТП          4 / 2600
Номер крана   № 1000
Номер ОГМ № 010100001



Вызывается длительным удержанием



 – смещение экрана вверх на 1 строку

 – смещение экрана вниз на 1 строку





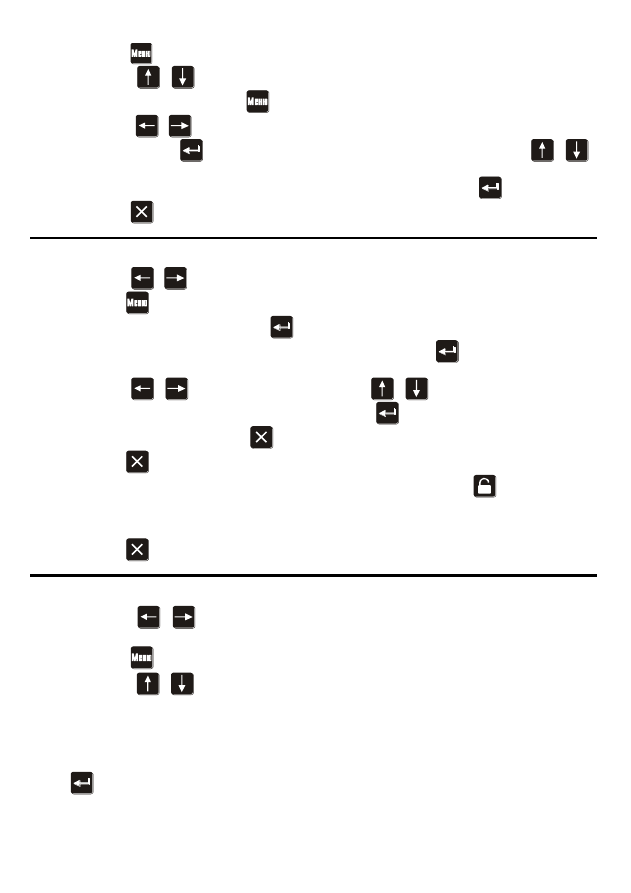

  6 ГЛАВНОЕ МЕНЮ

Для входа в главное меню в режиме работы нажмите

Главное меню позволяет:

просмотреть дату и время;

считать данные со встроенного регистратора параметров;

просмотреть информацию: данные с датчиков и состояния входов и выходов

Структура главного меню





Просмотр даты и
времени
Запись содержимого
регистратора
Отображение значений
с датчиков
Состояние входов и
выходов





 – перемещение курсора влево

 – перемещение курсора вправо

 – выбор пункта меню

 – выход из главного меню



Просмотр даты и времени





Нажмите

 для перехода в главное меню

Нажмите

 для перехода к просмотру даты и времени

Дата и время

12:19:49

27.09.2008







Запись содержимого регистратора



Нажмите

 для перехода в главное меню

Кнопкой

 переместите курсор на пункт «Запись содержимого регистратора»

Нажмите

 для перехода в подменю

Вставьте карту памяти

Отображение значений с датчиков



Нажмите

 для перехода в главное меню

Кнопкой

 установите курсор на пункт «Отображение значений с датчиков»

Нажмите

 для перехода к подменю

Кнопками

/

 установите курсор на строку с требуемым датчиком (блоком) и

нажмите



Состояние входов и выходов






Нажмите

 для перехода в главное меню

Кнопкой

 установите курсор на пункт «Состояние входов и выходов»

Нажмите

 для перехода к подменю



10

7 ВЫПОЛНЯЕМЫЕ ФУНКЦИИ

7.1 Ограничитель грузоподъѐмности

Ограничитель грузоподъѐмности позволяет:

информировать крановщика о предельной загрузке крана;

автоматически формировать сигналы отключения механизмов крана при подъѐме
груза, масса которого превышает максимальную грузоподъемность для текущего
вылета;

обеспечить возможность обратного движения (уменьшение степени загрузки).

Для  выполнения  этой  функции  ОГМ240  определяет  грузоподъѐмность  крана  нетто

Q (т) и максимальную грузоподъѐмность для текущего вылета Qм (т).

Грузоподъѐмность  крана  определяется  суммарной  массой  груза  и  грузозахватных

приспособлений.

Внимание!
1



ОГМ240 не является средством измерения.

2



Масса груза определяется с точностью, достаточной для выполнения функции ог-
раничителя грузоподъѐмности, и может отличаться от фактической.

3



Допустимая погрешность определения массы груза приведена в паспорте прибора
безопасности.

Максимальная грузоподъѐмность крана зависит от вылета груза (крюка). С увеличе-

нием вылета груза максимальная грузоподъѐмность уменьшается.

Максимальная грузоподъѐмность крана в виде таблицы приведена в паспорте крана.
Для количественной оценки загруженности крана ОГМ240 рассчитывает степень за-

грузки крана равную процентному отношению грузоподъѐмности крана нетто к макси-

мальной грузоподъѐмности крана для текущего вылета (

100%

Q

Мз

).

Предварительная сигнализация включается при степени загрузки более 90%

при этом загорается желтое табло «Предел» и включается прерывистый звуковой сиг-
нал.

Если степень загрузки крана более 105% загорается красное табло «Стоп», вклю-

чается прерывистый звуковой сигнал, механизмы крана блокируются

После включения блокировки разрешены движения направленные в сторону умень-

шения степени загрузки крана:

опускание груза;

уменьшение вылета.

7.2 Координатная защита

Координатная  защита  предназначена  для  предотвращения  столкновения  крана  с

препятствием в стеснѐнных условиях работы.

В ОГМ240 реализованы следующие виды координатных защит:

11

-«Стена» — защита стрелы и защита крюка;

-«Потолок» — площадка-1 и площадка-2.

«Стена» – это воображаемая

вертикальная

 бесконечная плоскость, перпендику-

лярная проекции стрелы и крюка на землю и построенная по срезу оголовка стрелы и
крюка.  Установка  координатной  защиты  осуществляется  по  точкам  ломаной  линии,
находящейся  не  менее  чем  на  три  метра  от  препятствия.  В  связи  с  инерционностью
крана при приближении стрелы или крюка к введѐнной ломаной линии осуществляется
предупреждение, которое включается за 2 метра до введѐнной ломаной линии.

Количество точек ломаной линии должно быть не более 40 для каждого типа огра-

ничения. Перед вводом координатной защиты стрелы и крюка необходимо пронумеро-
вать точки ввода параметров координатной защиты. Ввод точек осуществлять в одном
направлении, по часовой стрелке либо против часовой стрелки.

Ввод координатной защиты  стрелы или крюка осуществляется в следующей после-

довательности.

Переключить ОГМ240 в режим «Настройка».

Нажмите

  для  перехода  в  главное  меню.  Кнопкой

  установите  курсор  на

пункт  «Ввод  координатной  защиты  и  огр.  движений».  Нажмите

  для  перехода  к

подменю.  Кнопкой

  установите  курсор  на  пункт  «Защита  стрелы»  или  «Защита

крюка»  и  нажмите  и  удерживайте  кнопку

,  после  чего  установится  флажок  «V»

напротив «Защита стрелы» или «Защита крюка» в зависимости на какой строчки будет

установлен  курсор  «>».  Далее  кратковременно  нажмите  кнопку

  для  перехода  к

подменю. Подвести оголовок стрелы для защиты стрелы и крюковую обойму для защи-
ты  крюка  к  первой  заранее  намеченной  точке  (номер  точки  будет  отображаться  на
верхней  строчке  экране)  ломаной  линии  и  зафиксировать  еѐ  координаты  нажатием  и

длительным  удержанием  кнопки

  до  появления  надписи  «записана»  на  дисплее.

Нажатием кнопки

 переходим к следующей точке. Аналогично осуществляем фик-

сирование координат (нажатием и удерживанием кнопки

) для других точек лома-

ной линии при помощи подвода оголовка стрелы либо крюка к намеченной точке ло-
маной линии. Количество таких точек не должно быть более 40. После окончания фик-

сирования точек ломаной линии нажмите кнопку

, после чего будет задан вопрос

об окончании



ввода точек, нажмите



для окончания ввода точек или

 для вы-

хода из подменю фиксирования точек ломаной линии без сохранения данных.

«Потолок» – это воображаемая

горизонтальная

 плоскость (площадка), в нутрии

которой разрешены движения крюка, если высота крюка не превышает установленного
значения.

Площадка  состоит  из  2-х  прямоугольных  участков  и  при  установке  координатной

защиты  «потолок»  вводятся    координаты  точек,  которые  принадлежат  концам  диаго-



12

налей прямоугольных участков. Стороны прямоугольных участков располагают парал-
лельно осям системы координат (ось «х» параллельна рельсовым путям).

Ввод координатной защиты «потолок» осуществляется в следующей последователь-

ности.

Переключить ОГМ240 в режим «Настройка».

Нажмите

  для  перехода  в  главное  меню.  Кнопкой

  установите  курсор  на

пункт «Ввод координатной защиты и ограничения движений». Нажмите

 для пере-

хода к подменю. Кнопкой

 установите курсор на пункт «Площадка» и нажмите



для  перехода  в  подменю.  В  верхней  строчке  экране  будет  указана  «Площадка-1»,

кнопками

  и

  осуществляется  выбор  номера  площадки,  для  которой  фиксиру-

ются  координаты  точек  прямоугольных  участков. Подвести  крюковую  обойму  крана  к
первой  заранее  намеченной  точке  прямоугольника  (номер  точки  будет  отображаться
на  верхней  строчке  экране)  и  зафиксировать  еѐ  координаты  нажатием  и  длительным

удержанием  кнопки

, до появления надписи «Точка  записана» на дисплее. Нажа-

тием  кнопки

  переходим  к  следующей  точке.  Аналогично  осуществляем  фиксиро-

вание  координат  второй  точки  прямоугольного  участка  при  помощи  подвода  крюка  к
намеченной  точке.  После  окончания  ввода  точек  прямоугольных  участков  нажмите

 для выхода из подменю.

Редактирование  параметра  высоты  и  включение  защиты  каждой  из  площадок  рас-

смотрено в п. «Ограничитель параметров движений крана».

Примечание
При  вводе  ограничений  координатной  защиты  необходимо  учитывать  габаритные

размеры поднимаемого груза и предусматривать запас по расстоянию и углу поворота
(для учета инерции стрелы).

При  подходе  к  ограничительной  плоскости  включается  предварительная  сигна-

лизация

загорается желтое табло «Предел»;

включается прерывистый звуковой сигнал;

соответствующий индикатор начинает мигать.

Порог  включения  предварительной  сигнализации  для  ограничений  «Потолок»  и

«Стена» - 2 м.

При переходе ограничительной плоскости механизмы крана блокируются:

загорается красное табло «Стоп»;

соответствующий индикатор продолжает мигать;

период повторения звукового сигнала увеличивается;

на дисплей выводится соответствующее сообщение о блокировке и разрешѐнных
движениях крана.

После включения блокировки, при необходимости работы краном за пределом коор-

динатной  защиты,  необходимо  нажать  и  удерживать

  и  соблюдая  осторожность

13

выполнить необходимое движение. При этом состояние кнопки записывается в регист-
ратор параметров.

7.3 Ограничитель параметров движений крана

Ограничитель  параметров  движений  крана  предназначен  для  предотвращения  по-

вреждения конструкций и механизмов крана.

В ОГМ240 реализованы следующие виды ограничения движений:

 «Огр. влево» — ограничение влево стрелы крана;

«Огр. вправо» — ограничение вправо стрелы крана;

«Огр. вылета» — ограничение по максимальному вылету;

 «Огр. вверх» — ограничение по максимальной высоте;

«Огр. вниз» — ограничение по минимальной высоте;

«Площадка-1» — координатная защита «потолок» для площадки №1;

«Площадка-2» — координатная защита «потолок» для площадки №2.

Ввод ограничения движений осуществляется в следующей последовательности.
Переключить ОГМ240 в режим «Настройка».

Нажмите

  для  перехода  в  главное  меню.  Кнопкой

  установите  курсор  на

пункт «Ввод координатной защиты и ограничения движений». Нажмите

 для пере-

хода к подменю. Кнопкой

 установите курсор на пункт «Огр. движений» и нажмите

 для перехода к подменю. Кнопками

 и

 (выбор будет сопровождаться пе-

ремещением  курсора  «>»)  выберите  необходимый  параметр  для  редактирования  и

нажмите

,  произойдѐт  выделение  значение  редактируемого  параметра.  Кнопками

 и

 отредактируйте значение параметра, и далее нажмите

, выделение зна-

чение редактируемого параметра исчезнет.

Нажмите и удерживайте

, после чего справа появится флажок «V», что будет го-

ворить о включении данного ограничения. Чтобы отключить ограничение необходимо

нажать и удерживать

, после чего справа флажок «V» исчезнет.

При подходе к ограничению включается предварительная сигнализация

загорается желтое табло «Предел»;

включается прерывистый звуковой сигнал;

соответствующий индикатор начинает мигать.

Порог  включения  предварительной  сигнализации  для  ограничений  включается  за

10% от значения параметра ограничения.



14

При переходе ограничения механизмы крана блокируются

загорается красное табло «Стоп»;

соответствующий индикатор продолжает мигать;

период повторения звукового сигнала увеличивается;

на дисплей выводится соответствующее сообщение о блокировке и разрешѐнных
движениях.

После  включения  блокировки,  для  вывода  крана  в  разрешѐнную  зону,  необходимо

нажать  и  удерживать

  и  соблюдая  осторожность  выполнить  необходимое  движе-

ние. При этом состояние кнопки записывается в регистратор параметров.

7.4 Регистратор параметров

Прибор безопасности содержит встроенный регистратор параметров, соответствую-

щий требованиям РД10-399-01.

Регистратор параметров позволяет сохранять информацию о:

календарной даты (день, месяц и год);

текущего времени суток (часы и минуты);

степени загрузки крана (Мз);

фактических масс поднятых грузов (Q);

максимальной грузоподъемности на данном вылете (Qm);

вылете крюка (R);

положении крана на крановых путях (S);

угле поворота стрелы крана (ﻻ);

высоте подъема крюка (H);

скорости ветра (V)

состояниях входов и выходов.

Дополнительно РП сохраняет следующую информацию в течение всего срока служ-

бы ОГМ240:

общую наработку крана в моточасах;

суммарное число рабочих циклов;

массы поднятых грузов;

дату,  время  и  основные  параметры  работы  при  превышении  100%  степени  за-
грузки крана.

Дополнительная информация о РП, анализ и оформления данных РП изложены в ин-

струкции по считыванию РП.

15

  8

ИНФОРМАЦИОННЫЕ СООБЩЕНИЯ

В случае нарушения нормальной работы прибора безопасности, ОГМ240 выводит на

дисплей информационные и диагностические сообщения.

Далее приводятся сообщения ОГМ240 с указанием причины появления сообщения и

последовательностью возможных действий, позволяющих привести прибор безопасно-
сти в рабочее состояние.

Информационные сообщения







Защита стрелы



Выводится при достижении границ координатной защи-

ты стрелы





Защита крюка



Выводится при достижении границ координатной защи-

ты крюка











Защита «Площадка-1»



Выводится при достижении границ координатной защи-

ты «Площадка-1»





Защита «Площадка-2»



Выводится при достижении границ координатной защи-

ты «Площадка-2»








Минимальный вылет



Выводится при достижении минимального вылета.





Максимальный вылет



Выводится при достижении максимального вылета







Минимальная высота



Выводится при достижении минимальной высоты





Максимальная высота



Выводится при достижении максимальной высоты







Ограничение влево



Выводится при достижении угла поворота влево





Ограничение вправо



Выводится при достижении угла поворота вправо







Максимальный путь



Выводится при достижении максимального пути







Максимальный ветер



Выводится  при  достижении  максимальной  скорости
ветра











Ускоренный
режим запрещѐн



Выводится при запрете ускоренного режима

Диагностические сообщения







Линия неисправна



Сообщение  выводятся  при  неисправности  линии  связи
(линия  замкнута  на  плюс  питания  или  общий  провод)
между датчиками и блоками.
Проверьте  целостность  соединительных  жгутов  и  про-
вода датчиков и блоков.





16

Отказ
БВН2.2 (23)



Сообщения выводятся в случае неисправности блока.
Замените БВН2.2.

Отказ
ДС1000



Сообщения выводятся в случае неисправности датчика,
если от соответствующего датчика не приходит сигнал
в блок индикации.

Последовательным  нажатием

  определите,  тип  и

количество неисправных датчиков.

Отказ
ДСВ1.13



Отказ
ДПМ20.3(19)



Отказ
ДПМ20.3(1A)



Отказ
ДПМ20.3(1B)



Отказ
ДПМ20.3(1C)


  9

МЕНЮ НАСТРОЙКИ

Внимание!

Работы по настройке прибора безопасности могут выполнять только наладчики завода
изготовителя крана и наладчики сервисных центров НПП «Резонанс».

Меню настройки позволяет:

скорректировать дату и время;

считать данные со встроенного регистратора параметров

просмотреть информацию с датчиков и блоков.

сконфигурировать входы и выходы;

выбрать модель крана и ввести дату установки прибора

ввести грузовую характеристику к рана

осуществить регулировку датчиков вылета, высоты, азимута, пути и веса (массы
груза);

осуществить ввод координатной защиты и ограничения движений;

осуществить ввод заводских номеров ОГМ240 и крана;

скорректировать параметры выбранной модели крана.

Для входа в меню настройки необходимо вывернуть винт настройки (в верхнем пра-

вом  углу  БИ)  и  нажать  кнопку

.  После  настройки  прибора  необходимо  ввернуть

винт настройки.

17

Структура меню настройки







Установка даты и времени
Запись содержимого регистратора
Отображение значений с датчиков
Конфигурация входов и выходов
Выбор крана
Ввод грузовой характеристики
Регулировка датчиков
Ввод координатной защиты и
ограничения движений
Ввод заводских номеров
Настройка параметров крана





 – перемещение курсора влево

 – перемещение курсора вправо

 – выбор пункта подменю





Установка даты и времени







1  Кнопками

 установите курсор на подрежим «Установка даты и времени».

2  Нажмите

 для перехода в подменю.

3  Повторно нажмите

 для редактирования.

4  Кнопками

  осуществляйте  выбор  параметра,  а  кнопками

  его

редактирования.

5  Нажмите

 для сохранения текущей даты и времени.

6  Нажмите

 для перехода в меню настройки





Запись содержимого регистратора





1  Кнопкой

 переместите курсор на пункт «Запись содержимого регистра-

тора»

2  Нажмите

 для перехода в подменю

3  Вставьте карту памяти, после окончания копирования нажмите

 для перехода

в меню настройки





Отображение значений с датчиков





1  Кнопкой

 установите курсор на пункт «Отображение значений с датчи-

ков»

2  Нажмите

 для перехода к подменю

3  Кнопками

/

 установите курсор на строку с требуемым датчиком (блоком)

и нажмите

4  Нажмите

 дважды для перехода в режим настройки.





Конфигурация входов и выходов





1  Кнопкой

 установите курсор на подрежим «Конфигурация входов и вы-

ходов»



18

2  Нажмите

 для перехода в подрежим.

3  Кнопками

 выберите подрежим «Конфигурация входов» или «Конфигу-

рация выходов» и нажмите



4  Кнопками

 выберите нужный выход или вход.

5  Нажмите кнопку

, для входа в режим редактирования, и кнопками



установите флажок «V» напротив необходимой функции, которую должен выпол-

нять соответствующий выход или вход и по окончании нажмите

6  Нажмите

 дважды для перехода в режим настройки





Выбор крана





1 Кнопками

 установите курсор на подрежим «Выбор крана»

2 Нажмите

 для перехода к выбору крана

3 Нажмите и удерживайте кнопку

4 На  предложение  по  вводу  нового  имени  крана  нажмите

  для  входа  в  режим

редактирования имени крана.

5 Кнопками

 меняйте позицию курсора,

 изменяйте значение вы-

бранного символа. После ввода имени нажмите

, если сохранение имени кра-

на не требуется, то нажмите

, блок выйдет из режима редактирования.

6 Нажмите

 для выхода из ввода нового имени крана.

7 Для  загрузки  параметров  крана  с  SD-карты  нажмите  кнопку

  в  подрежиме

«Выбор  крана»,  на  верхней  строчке  индикатора  должно  быть  «Выбор  крана»,  и

вставьте SD-карту, по окончании загрузки отобразится соответствующее сообще-

ние об окончании.

8 Нажмите

 для перехода в режим настройки





Ввод грузовой характеристики



1  Кнопками

  установите  курсор  на  подрежим  «Ввод  грузовой  характери-

стики»

2  Нажмите

 для перехода в подрежим.

3  Кнопками

 установите курсор «>» на «Функция ГХ», если расчѐт грузо-

подъѐмности должен вестись по трѐм точкам: максимальный вес на минимальном

вылете, максимальный вес на максимально возможном вылете по ГХ, максималь-

но возможный вес по ГХ на максимальном вылете или если расчѐт грузоподъѐм-

ности  должен  вестись  по  введѐнной  ГХ  установите  курсор  напротив  «Основная

ГХ».  После  выбора  режима  расчѐта  грузоподъѐмности  нажмите  и  удерживайте

 до тех пор, пока флажок «V» не установится справа от выбираемого режима.

4  Если имеется возможность на кране менять кратность запасовки автоматически и

ГХ при 4-х кратной запасовке отличается от ГХ при 2-х кратной запасовке, то ус-

19

тановите курсор на «Доп. ГХ (х2)», нажмите и удерживайте

 до тех пор, пока

флажок «V» не установится справа от режима.

5  Для ввода точек в режимах «Основная ГХ» и «Доп. ГХ (х2)», то после установки

флажка  «V»  необходимо  кратковременно  нажать

  для  входа  в  режим  ввода

точек.

6  Кнопками

  выбираются  точки  ГХ.  Кнопками

  осуществляется

изменение редактируемого параметра (Q - вес или R - вылет). Кнопкой

 осу-

ществляется выбор редактируемого параметра: Q или R. После изменения пара-

метров  веса  и  вылета  для  каждой  точки  грузовой  характеристики  нажмите  и

удерживайте

,  на  индикаторе  отобразится  сообщение  о  записи  точки  в  па-

мять.

7  По  окончании  ввода  последней  точки  ГХ  нажмите

,  после  чего  будет  задан

вопрос об окончании ввода точек, нажмите

 для окончания ввода точек и со-

хранения данных или

 для выхода из подменю фиксирования точек ломаной

линии без сохранения данных.

8  Нажмите

 для перехода в режим настройки.



Регулировка датчиков





Кнопками

 установите курсор на подрежим «Регулировка датчиков».

Нажмите

 для перехода в подрежим.









>Регулировка вылета



 – перемещение курсора вверх

 – перемещение курсора вниз

 – выбор пункта регулировки

Регулировка высоты
Регулировка пути
Регулировка азимута
Регулировка веса
Калибровка веса
Динамика веса







Регулировка вылета





1 Кнопками

  установите  курсор  на  подрежим  «Регулировка  вылета».  На-

жать

 для перехода к регулировке и настройке  вылета. При помощи рулетки

установить крюк на вылете, указанному на индикаторе  и нажать

. Повторить

установки крюка, параметры положения которого будут указаны на индикаторе с
последующим нажатием

 до тех пор, пока регулировка не будет закончена со-

общением об окончании.

2 Нажать

 для перехода в подрежим «Регулировка датчиков»





Регулировка высоты





1 Кнопками

  установить  курсор  на  подрежим  «Регулировка  высоты».  На-















содержание      ..       1      2     ..
