Пульт ПТ1-ОНК-140. Паспорт ЛГФИ.411252.001 ПС - часть 2



Лист







ЛГФИ.411252.001 ПС





18



G





(Б5-47)



Uпит



ПТ1-ОНК-140



ВЫХ

L



 (А)





Р3

Р2

Р1

Ш

П

П

V



000



PV

(В7-40/5)





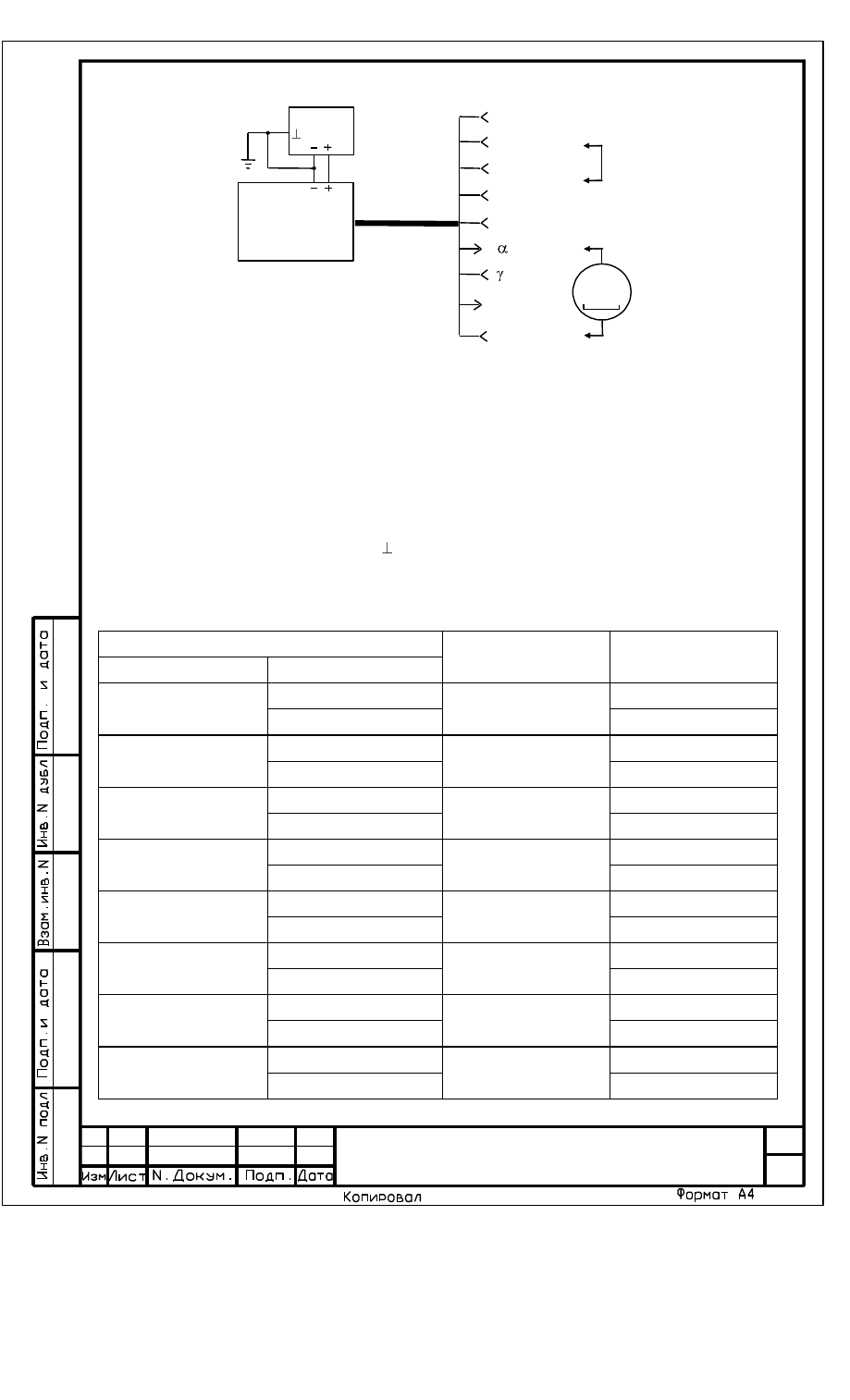

Рисунок 8 - Схема поверки разовых сигналов, индикации данных

и имитатора подключения МЗОНа



10.3.12.3 Включить источник G.
10.3.12.4 Установить тумблер ПИТ пульта в положение ВКЛ.
10.3.12.5  Последовательно  подключая  вольтметр  PV  к  соответствующему  контакту

розетки ВЫХ, проверить величины постоянных напряжений (с точностью ± 0,1 В) на контактах
розетки относительно клеммы "-U

ПИТ

" (

) пульта на соответствие значениям таблицы 14 при

различных положениях тумблеров Д1-Д8.



Таблица 14

Тумблер пульта

Контакт

Напряжение,

наименование

положение

розетки ВЫХ

В

Д1

ВЫКЛ

13

0



ВКЛ



24

Д2

ВЫКЛ

14

0



ВКЛ



24

Д3

ВЫКЛ

15

0



ВКЛ



24

Д4

ВЫКЛ

16

0



ВКЛ



24

Д5

ВЫКЛ

17

0



ВКЛ



24

Д6

ВЫКЛ

18

0



ВКЛ



24

Д7

ВЫКЛ

19

0



ВКЛ



24

Д8

ВЫКЛ

20

0



ВКЛ



24



Лист







ЛГФИ.411252.001 ПС





19

10.3.13 Имитатор подключения МЗОНа

10.3.13.1  Подключив  вольтметр  PV  к  клемме "Вых.  МЗОН",  проверить  величины  по-

стоянных  напряжений  0  и  24  В  (с  точностью  ±  0,1  В)  на  клемме "Вых.  МЗОН"  относительно

клеммы  "-U

БС

"  ("-

")  пульта  ПТ1-ОНК-140  при  установке  тумблера  Д1  соответственно в  поло-

жения ВЫКЛ и ВКЛ.

10.3.13.2 Выключить вольтметр PV.

10.3.14 Индикация состояния сигналов управления механизмами крана

10.3.14.1 Последовательно замыкая проволочной перемычкой П (см. рисунок 8) соот-

ветствующую пару контактов розетки ВЫХ, проверить загорание светодиодов пульта на соот-

ветствие с таблицей 15.



Таблица 15

Цепь розетки ВЫХ

Светодиод

начало

конец

пульта

24

12

ОК8

24

11

ОК7

24

10

ОК6

24

9

ОК5

24

8

ОК4

24

7

ОК3

23

5

К2

23

3

К1

23

6

L

СТ



23

1

ПИТ



10.3.14.2 Установив тумблер ПИТ пульта в положение ВЫКЛ, выключить источник G.

Разобрать схему поверки.

10.4 Оформление результатов поверки пульта

10.4.1  При  положительных  результатах  поверки  пульт  подлежит  пломбированию  и

клеймению с выдачей свидетельства о поверке и записью в разделе 18 настоящего паспорта.

10.4.2 При отрицательных результатах первичной поверки пульт возвращается изго-

товителю для устранения неисправностей.

10.4.3  При  отрицательных  результатах  поверки  пульта  в  эксплуатации  поверит  ель

производит гашение клейма в паспорте.

После ремонта пульт подлежит повторной поверке.



Лист







ЛГФИ.411252.001 ПС





20

11 Ресурсы, сроки службы и хранения, гарантии изготовителя

Средняя наработка до отказа не менее 6000 ч.

Средний срок службы 10 лет.

Срок  хранения  (без  переконсервации)  6  мес.  со  дня  отгрузки  в  упаковке  завода-

изготовителя в складских помещениях.

Указанные  ресурсы,  сроки  службы  и  хранения  действительны  при  соблюдении  по-

требителем требований действующей эксплутационной документации.



______________________________________________________________________________

Линия отреза при поставке на экспорт



Гарантийный срок эксплуатации - 18 мес. со дня ввода пульта в эксплуатацию, но не

позднее 24 месяцев со дня отгрузки изделия потребителю.

Периодичность поверки пульта на соответствие ЛГФИ.411252.001 ПС после ввода в

эксплуатацию - каждые 12 мес.

Дата  ввода  пульта  в  эксплуатацию  должна  быть  отмечена  потребителем  в  разделе

16

настоящего паспорта.

При отсутствии такой отметки гарантийный срок эксплуатации 18 мес. со дня отгрузки

изделия потребителю.

Адрес завода изготовителя: Россия. 607220, г. Аpзамас Нижегородской области, ули-

ца 50 лет ВЛКСМ, 8, ОАО “Аpзамасский пpибоpостpоительный завод”.

Телефоны: (831-47) 9-91-52, 9-93-27, 9-94-09.

Телетайп: 651320 МАРС.

Телефакс: (831-47) 4-46-68.





Лист







ЛГФИ.411252.001 ПС





21

12 Консервация

Таблица 14 - Консервация

Дата

Наименование

работ

Срок действия,

годы

Должность,

фамилия и подпись



































13 Свидетельство об упаковывании

Пульт ПТ1-ОНК-140 ЛГФИ.411252.001 № ______________

обозначение



заводской номер

Упакован  на  ОАО  "Аpзамасский  пpибоpостpоительный завод" согласно требованиям, преду-

смотренным в действующей технической документации.



________________________                  _______________________                   ______________________

должность







личная подпись







расшифровка подписи

________________________

год, месяц, число







Лист







ЛГФИ.411252.001 ПС





22

14 Свидетельство о приемке

Пульт ПТ1-ОНК-140 ЛГФИ.411252.001 № __________________ изготовлен и принят в

обозначение



заводской номер

соответствии  с  обязательными  требованиями  государственных  стандартов,  действующей

технической документацией и признан годным для эксплуатации.



Начальник ОТК



МП



_________________________                                ___________________________

личная подпись











расшифровка подписи

_________________________

год, месяц, число

________________________________________________________________________________________

линия отреза при поставке на экспорт



Руководитель

предприятия



ЛГФИ.411252.001 ПС



обозначение документа, по которому

производится поставка



МП



_________________________                                ___________________________

личная подпись











расшифровка подписи

_________________________

год, месяц, число













Лист







ЛГФИ.411252.001 ПС





23

15 Заметки по эксплуатации

15.1 Поверенные пульты ПТ1-ОНК-140 взаимозаменяемы.
15.2 Пульт относится к восстанавливаемым, ремонтируемым изделиям.
15.3 Запрещается проводить настройку и поверку пульта лицам, не имеющим специ-

альной подготовки и удостоверения на право проведения указанных работ.

15.4

ЗАПРЕЩАЕТСЯ ЭКСПЛУАТАЦИЯ ПУЛЬТА С ПОВРЕЖДЕННЫМИ ПЛОМБАМИ.

15.5  В  течение  всего  срока  эксплуатации  пульта  потребитель  должен  сохранять

пломбы  завода-изготовителя  или  организации,  имеющей  право  на  проведение  пуско-
наладочных и (или) ремонтных работ от соответствующего округа Госгортехнадзора РФ и до-
говор на проведение указанных видов работ с заводом-изготовителем пульта.

При нарушении одной или нескольких пломб пульта в период его гарантийного срока

эксплуатации  изготовитель  не  несет  ответственность  за  правильность  функционирования
пульта и вся ответственность за безопасную эксплуатацию ограничителей ОНК-140, настро-
енных и (или) проверенных с применением такого пульта, лежит на потребителе пульта. При
этом  оплату  работ  изготовителю  по  восстановлению  работоспособности  пульта  (ремонту)
производит потребитель пульта.

15.6 Пульт не содержит источников опасности для обслуживающего персонала.

16 Сведения о вводе в эксплуатацию

Пульт  ПТ1-ОНК-140  ЛГФИ.411252.001  заводской  номер  №  ____________  введен  в

эксплуатацию " ______ " _____________________  __________ г.

дата



месяц





год

17 Сведения о рекламациях

Рекламация  предъявляется  предприятию-изготовителю  при  отрицательных  резуль-

татах первичной (п. 10.4.2) или периодической поверки пульта по п. 10.3 в период гарантий-
ного срока его эксплуатации (см. п. 11).

Краткое  содержание  предъявленной  рекламации  и  меры,  принятые  по  ней,  должны

быть отражены в таблице 15.



Таблица 15

Дата

Содержание

Фамилия, подпись

Принятые

Фамилия, подпись



рекламации

и печать поверителя

меры

и печать поверителя





























Лист







ЛГФИ.411252.001 ПС





24

18 Сведения о поверке в эксплуатации

Таблица 16 - Работы по текущему ремонту и поверки пульта

Дата

Наименование работы

Заключение

Фамилия, подпись



и причина ее выполнения



и печать поверителя





































































Лист







ЛГФИ.411252.001 ПС





25

Приложение А

(справочное)

Пульт ПТ1-ОНК-140. Схема электрическая принципиальная (ЛГФИ.411252.001 Э3)





Лист







ЛГФИ.411252.001 ПС





26

Приложение Б

(справочное)

Пульт ПТ1-ОНК-140. Перечень элементов (ЛГФИ.411252.001 ПЭ3)



Поз.

Наименование

Кол.  Примечание



Конденсаторы





С1

К50-35-100 В-10 мкФ ОЖ0.464.214 ТУ

1













Микросхемы





D1

К555ЛН1 бК0.348.289-01 ТУ

1













Устройства индикационные





HL1 ... HL10

Индикатор единичный АЛ307ЛМ аА0.336.076 ТУ

10













Резисторы







С2-33Н- ...   5 %-А-Д       ОЖ0.467.173 ТУ







СП5-2В-1Вт- ...   10%      ОЖ0.468.561 ТУ













R1 ... R10

C2-33H-0,5-

1,5 кОм

10



R11

C2-33H-125-

2,2 кОм

1



R12

C2-33H-125-

1 кОм

1



R13 ... R15

СП5-2В-1Вт-22 кОм

3



R16 ... R18

СП5-2В-1Вт-6,8 кОм

3



R19

СП5-2В-1Вт-150 Ом

1



R20

СП5-2В-1Вт-2,2 кОм

1



R21

СП5-2В-1Вт-220 Ом

1



R22, R23

СП5-2В-1Вт-150 Ом

2



R24

СП5-2В-1Вт-2,2 кОм

1



R25 ... R27

C2-33H-0,5-

1 кОм

3



R28 ... R33

C2-33H-125-360

Ом

6



R34

C2-33H-125-

30 кОм

1



R35

СП5-2В-1Вт-1 кОм

1



R36, R37

C2-33H-125-

30 кОм

2



R38

СП5-2В-1Вт-1 кОм

1



R39, R40

C2-33H-125-

30 кОм

2



R41

СП5-2В-1Вт-1 кОм

1



R42

C2-33H-125-

30 кОм

1



R43 ... R51

СП5-2В-1Вт-1 кОм

9



R52, R53

C2-33H-0,5-51

Ом

2



R54, R55

C2-33H-25-

1 кОм

2



R56

C2-33H-1-24

Ом

1



R57

C2-33H-125-330

Ом

1



R58, R59

C2-33H-0,5-

1 кОм

2



R60 ... R63

C2-33H-125-360

Ом

4



R64 ... R66

СП5-2В-1Вт-6,8 кОм

3



R67

C2-33H-125-

30 кОм

1





Лист







ЛГФИ.411252.001 ПС





27

Поз.

Наименование

Кол.  Примечание

R68

СП5-2В-1Вт-1 кОм

1



R69, R70

C2-33H-125-

30 кОм

2



R71

СП5-2В-1Вт-1 кОм

1



R72

C2-33H-125-

30 кОм

1



R73

СП5-2В-1Вт-6,8 кОм

1



R74, R75

СП5-2В-1Вт-1 кОм

2



R76

СП5-2В-1Вт-6,8 кОм

1



R77

СП5-2В-1Вт-220 Ом

1



R78, R79

СП5-2В-1Вт-1 кОм

2



R80, R81

СП5-2В-1Вт-6,8 кОм

2



R82

СП5-2В-1Вт-150 Ом

1



R83, R84

СП5-2В-1Вт-1 кОм

2



R85

СП5-2В-1Вт-6,8 кОм

1



R86 ... R89

СП5-2В-1Вт-1 кОм

4



R90, R91

C2-33H-25-

1,3 кОм

2





































Диоды





VD1... VD4

КД521А ДРЗ.362.035 ТУ

4



















Кл1 ... Кл6

Клемма ЗМП гa0.483.000 ТУ

6



Гн1 ... Гн12

Гнездо ГИ4 гa0.483.008 ТУ

12



















S1 ... S9

Тумблер МТ-1 ОЮ0.360.016 ТУ

9



S10

Тумблер МТ-1 ОЮО.360.016 ТУ

1



S11 ... S13

Тумблер П2Т-1 ОЮ0.360.002 ТУ

3



S14 ... S23

Переключатель ПГ15-4 ОЮ0.360.098 ТУ

10





















Соединители контактные





X1

Розетка 2РМТ30КПН32Г1В1 Ге0.364.126 ТУ

1



Х2

Вилка 2РМ18Б7Ш1В1 ГеО.364.126 ЕУ

1



Х3 ... X5

Розетка 2РМТ18КПН7Г1В1 Ге0.364.126 ТУ

3



Х6

Розетка СНП59-32/95-11Р-20-2 Ке0.364.043 ТУ

1



Х7

Вилка 2РМТ14КПН4Ш1В1 Ге0.364.126 ТУ

1



Х8

Вилка 2РМТ18КПН7Ш1В1 Ге0.364.126 ТУ

1



X9

Розетка 2РМТ14КПН4Г1В1 Ге0.364.126 ТУ

1



X10, X11

Розетка 2РМТ18КПН7Г1В1 Ге0.364.126 ТУ

2
