Пульт ПТ1-ОНК-140. Паспорт ЛГФИ.411252.001 ПС - часть 1









ЛГФИ.411252.001 ПС









28





СОДЕPЖAНИЕ



Лист

1 Назначение





















2 Технические данные



















2.1 Общие сведения



















2.2 Основные параметры

















3 Комплектность



















4 Принцип действия



















5 Конструкция





















6 Маркировка и пломбирование















7 Упаковка, правила хранения и транспортирования









8 Меры безопасности



















9 Правила эксплуатации

















10 Поверка





















10.1 Средства измерений и испытаний













10.2 Подготовка изделия к поверке















10.3 Поверка основных параметров















10.3.1 Электрическое сопротивление изоляции











10.3.2 Имитаторы обрыва линий связи БОДа с датчиками









10

10.3.3 Имитаторы короткого замыкания линий связи БОДа с датчиками





10

10.3.4 Имитаторы датчиков двигателя















10

10.3.5 Имитатор датчика температуры окружающего воздуха







11

10.3.6 Эквиваленты нагрузки ИП. Цепи питания МЗОНа









11

10.3.7 Имитатор датчика угла подъема стрелы











12

10.3.8 Имитатор датчика длины стрелы













14

10.3.9 Имитатор датчика угла поворота платформы (азимута)







14

10.3.10 Имитаторы датчиков давления













15

10.3.11 Имитатор датчика скорости ветра













16

10.3.12 Имитаторы срабатывание выключателей и ручек управления крана



17

10.3.13 Имитатор подключения МЗОНа













19

10.3.14 Индикация состояния сигналов управления механизмами крана





19

10.4 Оформление результатов поверки пульта











19

11 Ресурсы, сроки службы и хранения, гарантии изготовителя





20

12 Консервация





















21

13 Свидетельство об упаковывании













21

14 Свидетельство о приемке

















22

15 Заметки по эксплуатации

















23

16 Сведения о вводе в эксплуатацию













23

17 Сведения о рекламациях

















23

18 Сведения о поверке в эксплуатации













24


Приложение А - ЛГФИ.411252.001 Э3. Пульт ПТ1-ОНК-140. Схема электрическая

принципиальная















25

Приложение Б - ЛГФИ.411252.001 ПЭ3. Пульт ПТ1-ОНК-140.

Перечень элементов















26





Лист







ЛГФИ.411252.001 ПС





Настоящий  документ  определяет  назначение,  основные  технические  параметры  и

характеристики,  комплектность  пульта  ПТ1-ОНК-140  ЛГФИ.411252.001  ТУ,  содержит  описа-

ние его принципа действия, правил по эксплуатации и поверки.

Настоящий  документ  предназначен  для  специалистов  сервисных  и  ремонтных  орга-

низаций, занимающихся обслуживанием ограничителей нагрузки крана ОНК-140.

1 Назначение

Пульт ПТ1-ОНК-140 (в дальнейшем - пульт) предназначен для настройки и проверки

ограничителя грузоподъемности ОНК-140 (в дальнейшем - ОНК или ограничитель) и его мо-

дификаций (ОНК-140-хх).

Примечание  -  Ограничитель  состоит  из  блока  обработки  данных  (БОД)  и  датчиков

первичной информации.

2 Технические данные

2.1 Общие сведения

2.1.1 Пульт ПТ1-ОНК-140 обеспечивает:

а) имитацию датчиков:

температуры охлаждающей жидкости (воды) в двигателе крана (t

В

);

температуры масла в двигателе крана (t

М

);

давления масла в двигателе крана (P

ДВ

);

скорости ветра (V);

угла подъема стрелы ( );

длины стрелы (L);

угла поворота платформы (азимута,   или А);

температуры окружающего воздуха (Rt);

давления в поршневой полости гидроцилиндра подъема стрелы (P

П

);

давления в штоковой полости гидроцилиндра подъема стрелы (P

Ш

);

трех давлений в гидросистеме грузоподъемного механизма (P

1

 - P

3

);

б) имитацию подключения модуля защиты от опасного напряжения (МЗОН) ЛЭП;

в) проверку исправности линий связи БОДа с датчиками ( , L,  , Rt, P

П

, P

Ш

, P

1

 - P

3

) на

обрыв (ОБР) и короткое замыкание (КЗ);

г) формирование разовых управляющих дискретных сигналов Д8 - Д1, имитирующих

срабатывание концевых выключателей и ручек управления крана, поступающих на входы ог-

раничителя;





Лист







ЛГФИ.411252.001 ПС





д)  индикацию  единичными  индикаторами  (светодиодами)  состояния  (выключено  -

включено) формируемых ограничителем дискретных сигналов управления исполнительными

механизмами крана (ОК8 - ОК3), реле защиты ограничителя (К2, К1), сигнала останова крана

(L

СТ

) и подачи на ОНК напряжения питания (ПИТ.);

ж)  контроль  величины  напряжений,  формируемых  источником  питания  (ИП)  ограни-

чителя для модулей БОДа ("+5В", "+5VD", "-5VD", "+5V

ПРЦ

", "+15В", "-15В") и датчиков ("+5VD",

"-

5VD", "+15В", "-15В"), на одноименных гнездах относительно гнезда "0 В" (ОБЩ.);

и) настройку и проверку ИП ограничителя ОНК-140.

Примечание  -  При  подключении  к  розетке ИП  модуля  источника питания последний

нагружается на встроенные в пульт эквиваленты нагрузки.

2.1.2 Пульт ПТ1-ОНК-140 предназначен для эксплуатации в нормальных климатиче-

ских условиях (НКУ).

НКУ характеризуются следующими значениями:

температура воздуха (25±10) °С;

относительная влажность воздуха от 45 до 80 % ;

атмосферное давление от 86 до 106 кПа (от 645 до 795 мм. рт. ст.).

2.2 Основные параметры

Основные технические параметры и характеристики пульта приведены в таблице 1.

3 Комплектность



В комплект поставки пульта входят изделия и документы, указанные в таблице 2.

4 Принцип действия



Принцип  действия  пульта  основан  на  имитации  работы  датчиков  первичной  инфор-

мации (см. п. 2.1.1, а), входящих в состав ограничителя ОНК-140.

Электрическая принципиальная схема пульта (см. приложение 1) проста и не требует

дополнительных пояснений принципа ее работы.

Задание указанных в таблице 1 значений выходных параметров пульта обеспечива-

ется  установкой  соответствующих  одноименных  переключателей  пульта  (см.  рисунок  1)  в

требуемое положение.

Проверка исправности линий связи БОДа с датчиками ( , L,  , Rt, P

П

, P

Ш

, P

1

 - P

3

) на

обрыв  (ОБР)  и  короткое  замыкание (КЗ)  обеспечивается  установкой  соответствующих  пере-

ключателей пульта в положение ОБР или КЗ.



Лист







ЛГФИ.411252.001 ПС





Таблица 1 - Основные технические параметры

Параметр

наименование

значения *

Температура охлаждающей жидкости (воды) в двигателе t

В

С

0, 95

Температура масла в двигателе t

М

С

0, 100

Давление масла в двигателе P

ДВ

, атм.

1, 10

Скорость ветра V, м/с

5, 10, 15, 20, 25, 30

Угол подъема стрелы  , град.

2, 30, 45, 60, 88

Длина стрелы L, м

0, 6, 12, 18

Угол поворота платформы (азимута),  , град.

30, 180, 330

Температура окружающего воздуха, Rt,  С

минус 40; плюс 20, 55

Давление в поршневой полости гидроцилиндра P

П

, атм.

10, 100, 250, 350

Давление в штоковой полости гидроцилиндра P

Ш

, атм.

10, 100, 250, 350

Давление в гидросистеме грузоподъемного механизма P

1

, атм.

10, 100, 250, 350

Давление в гидросистеме грузоподъемного механизма P

2

, атм.

10, 100, 250, 350

Давление в гидросистеме грузоподъемного механизма P

3

, атм.

10, 100, 250, 350

Величина  выходного  напряжения  разовых  управляющих  дис-
кретных сигналов Д8 - Д1 в состояниях ВЫКЛ / ВКЛ, В, не менее



0 / U

БС



Величина  входного  напряжения  индицируемых  дискретных  сиг-
налов ОК8 - ОК3 в состояниях ВЫКЛ / ВКЛ, В, не менее



U

БС

 / 0

Величина  входного  напряжения  индицируемых  дискретных  сиг-
налов К2, К1, L

СТ



и ПИТ в состояниях ВЫКЛ / ВКЛ, В, не менее



0 / U

БС



Величина напряжения на клемме "Вых. МЗОН" в состояниях
ВЫКЛ / ВКЛ тумблера "Д1", В, не менее



0 / U

БС



Электрическое сопротивление изоляции в НКУ между клеммой

"-U

ПИТ

" и корпусом пульта, а также между объединенными между

собой контактами каждого из разъемов пульта и корпусом
последнего, МОм, не менее







20

Напряжение питания пульта (напряжение бортсети крана U

БС

), В

12 или 24

Допустимые колебания (отклонения) напряжения питания U

БС



от

номинального значения, %

от минус 15

до плюс 25

--------------------

*

)



Указанные значения задаваемых с пульта параметров обеспечиваются установкой

соответствующих одноименных переключателей пульта в требуемое положение



Таблица 2 - Комплектность

Наименование

Обозначение

Количество, шт.

Пульт

ПТ1-ОНК-140

Паспоpт

ЛГФИ.411252.001 ПС



Лист







ЛГФИ.411252.001 ПС





5 Конструкция

Пульт выполнен в виде автономного прямоугольного блока с габаритами, не  превы-

шающими значений 370 220 110 мм.

На передней боковой стенке установлены клеммы "-" и "+" (U

ПИТ

) для подачи на пульт

(и  подключаемых  к  нему  составных  частей  ОНК)  напряжения  питания,  равного  напряжению
бортсети машины (U

БС



= 12/24 В, - в зависимости от модификации поверяемого ограничите-

ля), а также клемма " " (корпус).

При проверки работоспособности ограничителя БОД и датчики подключаются к пуль-

ту посредством разъемов (в соответствии с их маркировкой, - см. приложение 1) жгута, выхо-
дящего из правой боковой стенке пульта.

На лицевой панели пульта размещены (см. рисунок 1):

тумблер ПИТАНИЕ для подачи напряжения питания,

тумблеры  и  галетные  переключатели  для  задания  требуемых  значений  выходных

параметров пульта (имитируемых параметров датчиков) при настройке БОДа,

светодиоды для отображения состояния (ВЫКЛ / ВКЛ) формируемых ограничителем

дискретных сигналов управления исполнительными механизмами крана,

светодиод ПИТ для индикации наличия на ОНК напряжения питания,

гнезда для контроля выходных напряжений ИП БОДа и датчиков, а также

розетка ИП для подключения источника питания БОДа.

Все радиоэлементы схемы размещены на плате, установленной на дне корпуса.
Электрическая связь между платой, органами управления и разъемами пульта обес-

печивается навесным монтажом.

45





0ТКЛ.



0ТКЛ.



0               0                     0



t

В

C

/

Сброс

   t

М

С

          Р

ДВ



100



10



+95



30



2



ОБР.



88



60



12



L, м

6



0



18



330



А

180



30



Rt,  C

+55



+20



-40



ОБР.



ОБР.



ОБР.



КЗ



КЗ



КЗ



250



ОК8 ОК7 ОК6 ОК5 ОК4 ОК3   К2    К1   Lст.  Пит.

Р

П

, атм.

100



0



ОБР.



350



КЗ



КЗ



КЗ



КЗ



КЗ



0        - 5VD   -15В   ИОН

+5В     +5VD   +15В  +5Vпрц

250



Р

Ш

, атм.

100



0



ОБР.



ОБР.



ОБР.



ОБР.



350



250



Р1, атм.

100



0



350



250



Р2, атм.

100



0



350



250



Р3, атм.

100



0



350



Д8        Д7        Д6        Д5         Д4        Д3        Д2       Д1

ПИТАНИЕ ДАТЧИКОВ

+5VD   -5VD  +15В   -15В



15



ВЕТЕР

10



5



30



25



20



ВКЛ.



ВКЛ.



ВЕТЕР

ПТ1-ОНК-140



ИП

ОТКЛ.
Л



ВЫКЛ.



ПИТАНИЕ



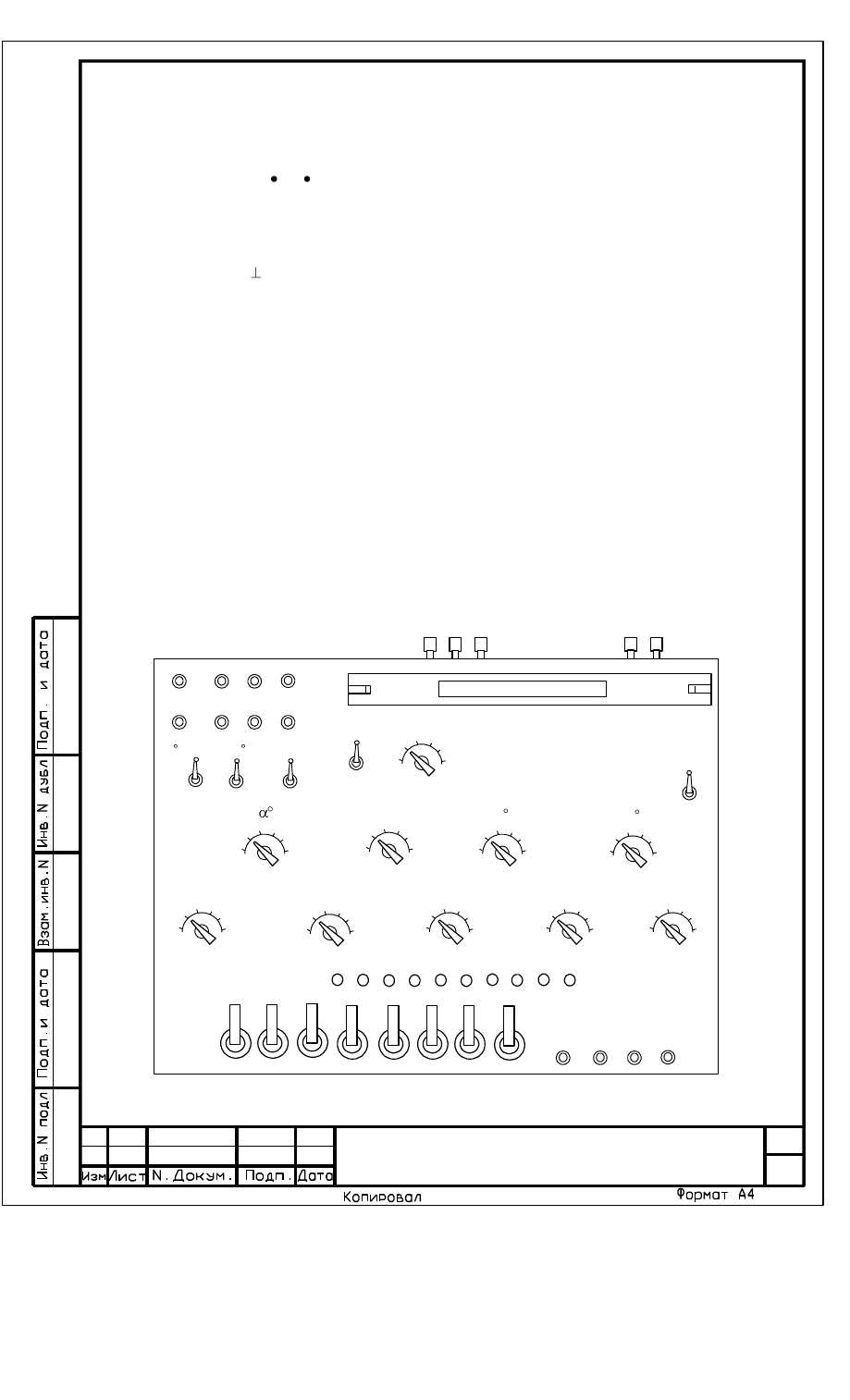

Рисунок 1 - Лицевая панель пульта ПТ1-ОНК-140



Лист







ЛГФИ.411252.001 ПС





6 Маркировка и пломбирование

6.1 Маркировка наносится на лицевую панель пульта и содержит:

надписи и знаки в соответствии с заключенными в кавычки на схеме электрической

принципиальной пульта (см. приложение 1);

условное обозначение пульта;

порядковый номер пульта.

6.2  Маркировка  на  разъемы  жгута  наносится  непосредственно  на  их  корпуса  и  со-

держит условное обозначение разъема в соответствии с его обозначением (заключено в ка-

вычки) на схеме пульта (см. приложение 1).

6.3 Пломбирование пульта производится ОТК предприятия-изготовителя в двух вза-

имно противоположных местах крепления лицевой панели к корпусу пульта.

6.4 Снятие и установку пломб пульта после его ремонта в сервисных и ремонтных ор-

ганизациях  производит  инженерно-технический  работник  (ИТР),  ответственный  за  содержа-

ние  грузоподъемных  машин  в  исправном  состоянии,  с  отметкой  о поверке пульта после ре-

монта в настоящем паспорте (см. п. 18).

7 Упаковка, правила хранения и транспортирования

7.1  Пульт  перед  упаковыванием  законсервировать  по  ГОСТ  9.014-78  для  условий

хранения группы изделий Ш-I, вариант временной защиты ВЗ-10 с предельным сроком защи-

ты без переконсервации шесть месяцев.

7.2  Законсервированный  пульт  и  эксплуатационную  документацию  (паспорт)  упако-

вывать в ящики по ГОСТ 2991-85.

Перед упаковыванием пульта транспортную тару выстлать бумагой битумированной

ГОСТ 515-77 или паpафиниpованной ГОСТ 9569-79 таким образом, чтобы концы бумаги были

выше краев тары на величину, большую половины длины и ширины ящика.

В каждый ящик с пультом вложить упаковочный лист, содержащий:

наименование предприятия-изготовителя или его товарный знак;

наименование и обозначение пульта;

перечень составных частей изделия и их количество;

дату упаковки;

подпись или штамп ответственного за упаковку;

штамп ОТК.

7.3 Условия хранения в части воздействия климатических факторов должны соответ-

ствовать условиям хранения 2(С) по ГОСТ 15150-69 для изделий исполнения группы У.





Лист







ЛГФИ.411252.001 ПС





Хранение  пультов  производить  в  закрытых  складских  помещениях  в  упаковке  пред-

приятия-изготовителя в нераспечатанном виде.

В помещении для хранения не должно быть токопроводящей пыли, кислот, щелочей

и других агрессивных примесей.

Срок хранения пультов - не более 6 мес.

7.4 Пульты допускают транспортировку всеми видами крытых транспортных средств

в  соответствии  с  ГОСТ  20790-82  и  правилами  перевозок  грузов,  действующими  на  данном

виде транспорта.

Условия  транспортирования  в  части  воздействия  климатических  факторов  должны

соответствовать условиям хранения 5 (ОЖ4) ГОСТ 15150-69.

Расстановка  и  крепление  ящиков  с  пультами  в  транспортных  средствах  должны  ис-

ключать возможность их перемещения, ударов и воздействия атмосферных осадков.

7.5  При  хранении  и  транспортировании  допускается  укладка  ящиков  с  пультами  не

более, чем в три ряда. Ящики должны находиться в положении, соответствующем манипуля-

ционным знакам.

8



Меры безопасности

8.1  При  работе  с  пультом  необходимо  выполнять  требования  безопасности  в  соот-

ветствии с “Правилами технической эксплуатации электроустановок потребителей” и “Прави-

лами  техники  безопасности  при  эксплуатации  электроустановок  потребителей”,  утвержден-

ными Госэнергонадзором РФ.

8.2  Пульт  не  содержит  источников  опасности  для  обслуживающего  лерсонала  (не

имеет электрических цепей c напряжением свыше 30 В) и при его эксплуатации (работе и ре-

монте) не требуется применения особых мер безопасности.

9 Правила эксплуатации

Эксплуатация пульта - в соответствии с руководством по ремонту ограничителя гру-

зоподъемности ОНК-140 (ЛГФИ.408844.009 РС).

10 Поверка

Поверка производится при выпуске пульта и в процессе его эксплуатации.

Периодичность поверки - не реже одного раза в год.

При  проведении  первичной  и  периодических  поверок  необходимо  последовательно

выполнить работы по пп. 10.2-10.4.



Лист







ЛГФИ.411252.001 ПС





10.1 Средства измерений и испытаний

10.1.1  Средства  измерений  и  испытаний  (ССИ),  применяемые  при  поверке  пульта,

приведены в таблице 3.

ССИ должны обеспечивать получение режимов проверки, иметь документацию, под-

тверждающую их характеристики (паспорт или формуляр), и подвергаться периодическим по-

веркам согласно графику, действующему на предприятии.

Запрещается применять ССИ, срок обязательных поверок которых истек.

10.1.2  Допускается  использование  ССИ  других  типов,  обеспечивающих  получение

режимов поверки и измерений параметров с требуемой (указанной в таблице 3) точностью.



Таблица 3 - Перечень измерений и испытаний



Наименование

Тип

(шифр,

обозначение)

Используемая

техническая

характеристика

Погрешность,

класс

точности

Коли-

чество,

шт.

Вольтметр

универсальный



В7-26





1 В; 20 МОм



± 2,5 %



Вольтметр цифровой

В7-40/5



30 В; 100 кОм  ± [0,1+0,05 ( U

к

/U

x

 - 1)] %

Источник питания

Б5-47



30 В; < 0,5 A

100 мВ; 100 мА

Осциллограф

С1-70

< 10 В; 0 - 100 мс

± 7,0 %



10.2 Подготовка изделия к поверке

10.2.1 Осмотреть пульт по внешнему виду (см. рисунок 1), проверить целостность ор-

ганов управления, индикации и соединителей пульта.

Устранить обнаруженные недостатки пульта.

10.2.2  Установить  тумблеры  пульта  в  нижнее  (ВЫКЛ)  положение,  а  галетные  пере-

ключатели - в крайнее левое положение.

10.2.3 Заземлить источник питания G (Б5-47) и вольтметр PV (В7-40/5).

10.2.4  Установить  тумблеры  ВКЛ  источник  питания  G,  вольтметров  P  (В7-26),  PV  и

осциллографа PF (С1-70) в нижнее (ВЫКЛ) положение.

10.3 Поверка основных параметров

10.3.1 Электрическое сопротивление изоляции

Включив вольтметр Р с номинальным испытательным напряжением U

ИСП



1 В, про-

верить  сопротивление  изоляции  между  клеммой  "-U

ПИТ

"  и  корпусом  пульта,  а  также  между

объединенными между собой контактами каждого из разъемов и корпусом пульта.

Сопротивление изоляции в НКУ должно быть не менее 20 МОм.



Лист







ЛГФИ.411252.001 ПС





10

10.3.2 Имитаторы обрыва линий связи БОДа с датчиками

При установке соответствующего галетного переключателя пульта в положение ОБР,

величина сопротивления между указанными в пп. 10.3.2.1-10.3.2.4 контактами разъемов жгу-

та должна быть не менее 20 МОм.

10.3.2.1 Последовательно подключая вольтметр Р к соответствующей паре контактов

разъема " ", проверить величину сопротивления между его контактами 3 и 1, 3 и 6, 3 и 7.

10.3.2.2 Последовательно подключая вольтметр Р к соответствующей паре контактов

разъема "L", проверить величину сопротивления между его контактами 3 и 1, 3 и 2.

10.3.2.3 Последовательно подключая вольтметр Р к соответствующей паре контактов

разъема " (А)", проверить величину сопротивления между его контактами:

3 и 1, 3 и 2 при установке галетного переключателя "А" пульта в положение ОБР;

2 и 4 при установке галетного переключателя "Rt" пульта в положение ОБР

10.3.2.4 Последовательно подключая вольтметр PV к соответствующей паре контак-

тов  розеток  "П",  "Ш",  "Р1",  "Р2"  и  "Р3"  жгута,  проверить  величину  сопротивления  между  их

контактами 1 и 4, 2 и 4, 3 и 4.

10.3.2.5 Выключить вольтметр P.

Включить вольтметр PV.

10.3.3 Имитаторы короткого замыкания линий связи БОДа с датчиками

10.3.3.1 Подключая вольтметр PV к контактам 2 и 3 разъема "L", проверить величину

сопротивления между его контактами 2-3 при установке галетного переключателя "L" пульта в

положение КЗ.

Сопротивление между контактами 2-3 разъема должна быть равна (0 0,5) Ом.

10.3.3.2 Последовательно подключая вольтметр PV к соответствующей паре контак-

тов разъема " (А)", проверить величину сопротивления между его контактами:

2 и 3 при установке галетного переключателя "А" пульта в положение КЗ;

2 и 4 при установке галетного переключателя "Rt" пульта в положение КЗ.

Сопротивление между контактами разъема должна быть равна (0 0,5) Ом.

10.3.3.3 Последовательно подключая вольтметр PV к соответствующей паре контак-

тов  розеток  "П",  "Ш",  "Р1",  "Р2"  и  "Р3"  жгута,  проверить  величину  сопротивления  между  их

контактами 1 и 4, 2 и 4, 3 и 4.

Сопротивление между контактами разъема 3 и 4 должно быть равно (226,4 5) Ом, а

между контактами 1-4 и 2-4 - (15420 225) Ом.

10.3.4 Имитаторы датчиков двигателя

Последовательно  подключая  вольтметр  PV  к  соответствующему  контакту  розетки

ВЫХ, проверить величину сопротивления между контактом и клеммой "-U

ПИТ

" пульта на соот-

ветствие значениям таблицы 4 при различных положениях тумблеров "t

В

", "t

М

" и "P

ДВ

".



Лист







ЛГФИ.411252.001 ПС





11

Таблица 4

Тумблер пульта

Номер контакта

Сопротивление

наименование

положение

розетки ВЫХ

цепи, Ом

"t

В

95

25

118

±5

1320

±100

"t

М

100

27

100

±5

1111,5

±100

"P

ДВ

10

26

64,8

±5

107

±5



10.3.5 Имитатор датчика температуры окружающего воздуха

Подключая вольтметр PV к контактам 2 и 4 розетки "А" (" ") жгута, проверить величи-

ну сопротивления между ее контактами 2-4 на соответствие значениям таблицы 5 при раз-

личных положениях переключателя "Rt" пульта.



Таблица 5

Положение переключателя "Rt"

Сопротивление, Ом

- 40

3935

±100

+ 20

147

±5

+ 55

37

±5

КЗ

0-0,5

ОБР

не менее 20 10

6





10.3.6 Эквиваленты нагрузки ИП. Цепи питания МЗОНа

10.3.6.1 Последовательно подключая вольтметр PV к соответствующей паре контак-

тов розетки "ИП", проверить величину сопротивления между ее контактами на соответствие

значениям таблицы 6.



Таблица 6

Цепь розетки "ИП"

Сопротивление

начало

конец

между контактами розетки, Ом

А8

А26

22-26

А14

А26

315-345

А20

А22

950-1050

А28

А22

950-1050

С16

С22

48-54

С18

С22

48-54



Лист







ЛГФИ.411252.001 ПС





12

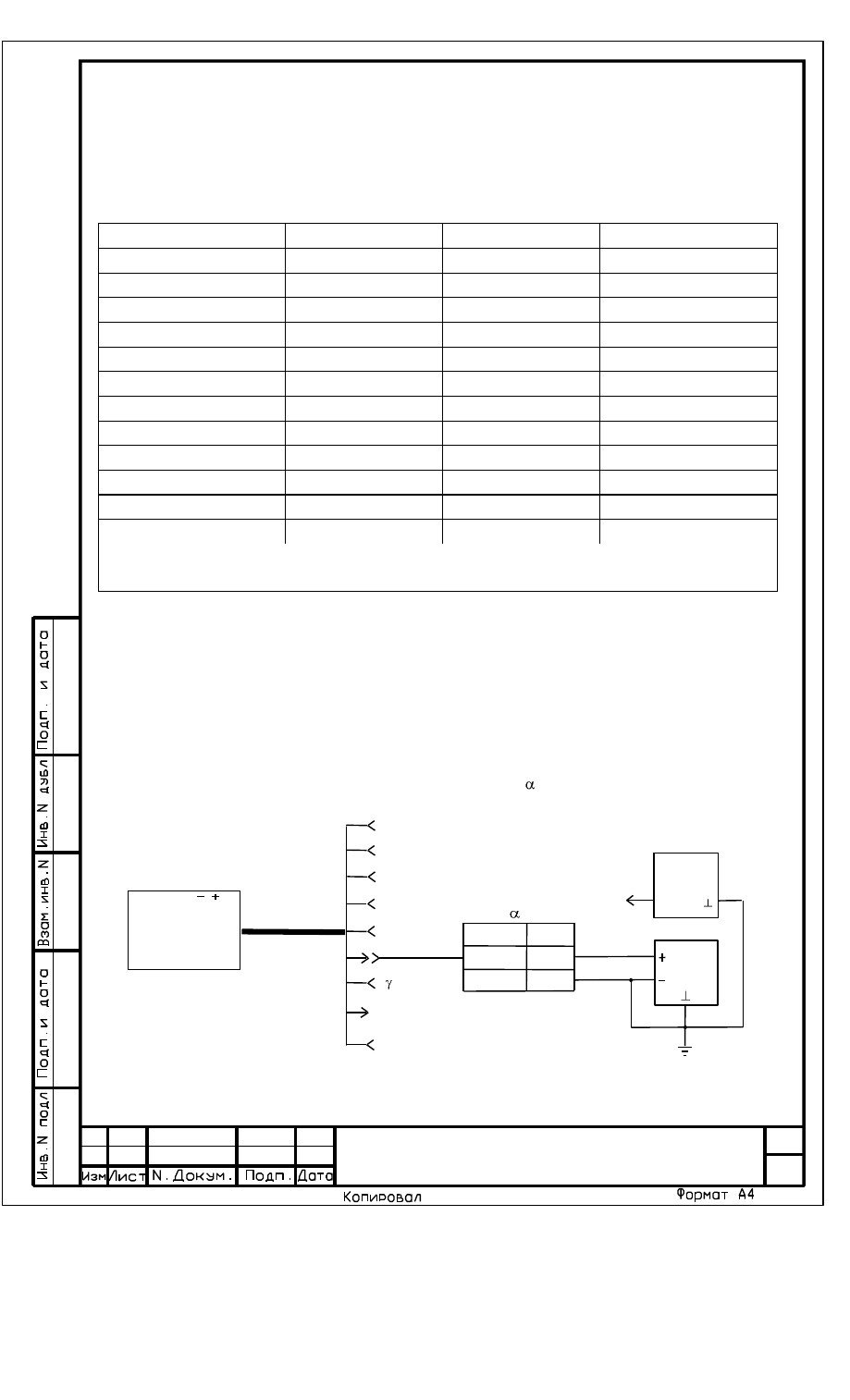

10.3.6.2 Последовательно подключая вольтметр PV к соответствующему контакту ро-

зетки "ИП" и клемме (гнезду), проверить величину сопротивления между контактом розетки и
клеммой (гнездом) пульта на соответствие значениям таблицы 7.



Таблица 7

Контакт розетки "ИП"

Клемма пульта

Гнездо пульта

Сопротивление, Ом

А2

"+U

ПИТ

0-0,5 *

А4

"-U

ПИТ

0-0,5

А2

"+U

БС

" (или "U

БС

")

0-0,5

А4

"-U

БС

" (или "-")

0-0,5

А8

"+5В"

0-0,5

А14

"+5V

ПР

" (или " V

ПР

")

0-0,5

А22

"0"

0-0,5

А24

"ИОН"

0-0,5

А28

"+15В"

0-0,5

С16

"+5VD"

0-0,5

С18

"-5VD"

0-0,5

С20

"-

15В"

0-0,5

-------------

*

)



При включенном тумблере ПИТ пульта



10.3.7 Имитатор датчика угла подъема стрелы
10.3.7.1 Установить тумблер ВКЛ источника питания G в верхнее (ВКЛ) положение.
Установить  на  выходе  источника  G  (поле "V")  напряжение питания (5,0±0,1)  В  и  ток

защиты (0,4±0,1) А (поле "А").

Выключить источник питания G.

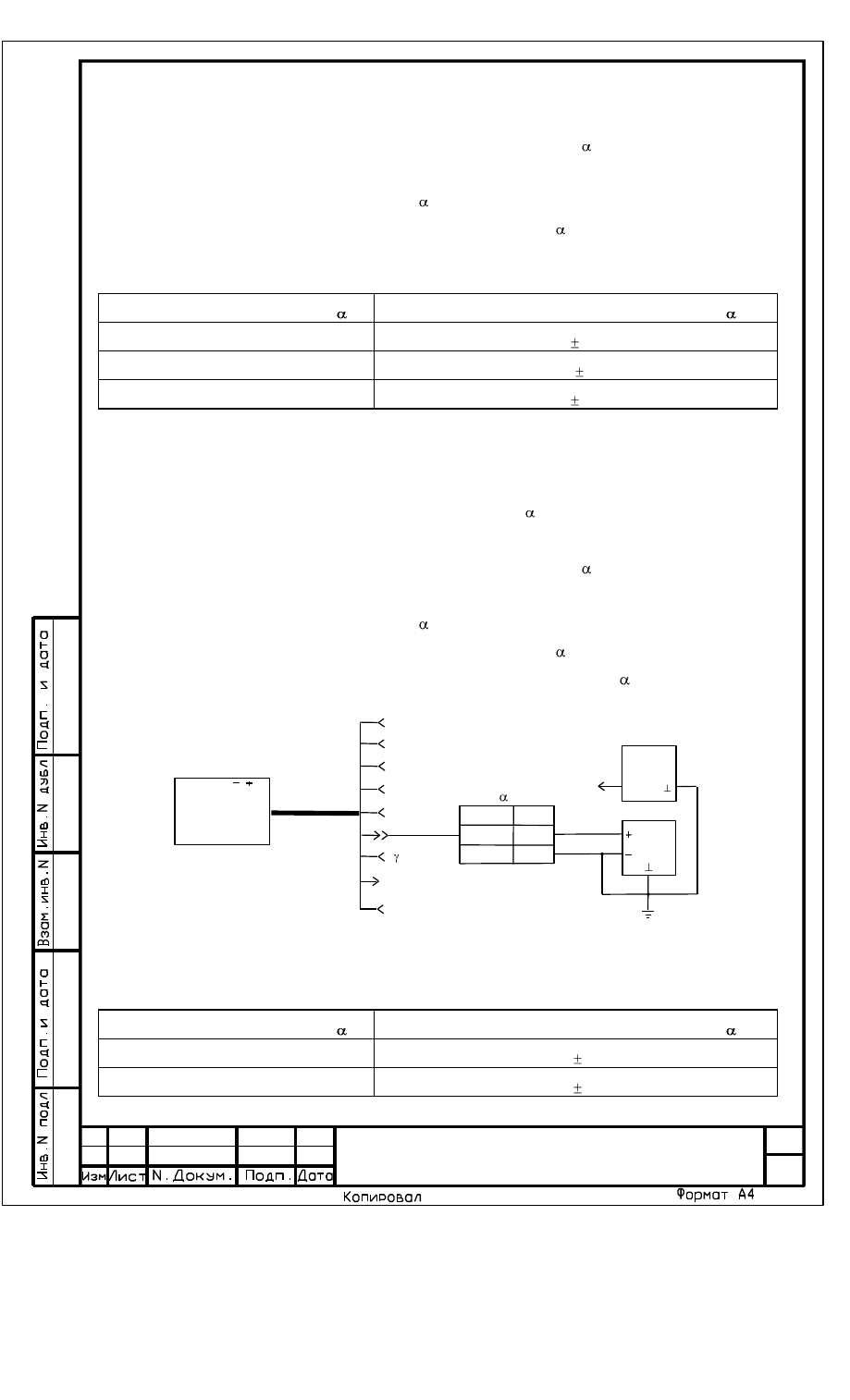

10.3.7.2 Собрать схему поверки согласно рисунку 2: выходы "+" и "-" источника пита-

ния G подключить соответственно к контактам 7 и 1 вилки " " жгута пульта ПТ1-ОНК-140.





PV



G





1



7



0ВА



+15

В



Цепь



Конт.



(Б5-47)



Uпит



ПТ1-ОНК-140



(В7-40/5)



ВЫХ

L



 (А)



Р3

Р2

Р1

Ш

П

ВХ.







Рисунок 2 - Схема 1 поверки датчика угла подъема стрелы



Лист







ЛГФИ.411252.001 ПС





13

10.3.7.3 Включить источник G.

10.3.7.4 Подключив вольтметр PV к контактам 3 и 1 вилки " " жгута, проверить вели-

чину постоянного напряжения между ее контактами 3-1 на соответствие значениям таблицы 8

при различных положениях переключателя " " пульта.

Щуп "0" вольтметра PV подключать к контакту 1 вилки " ".



Таблица 8

Положение переключателя " "

Напряжение между контактами 3 и 1 вилки " ", В

1,0 0,1

30

0,37 0,1

45

0,000 0,005



10.3.7.5 Выключить источник питания G.

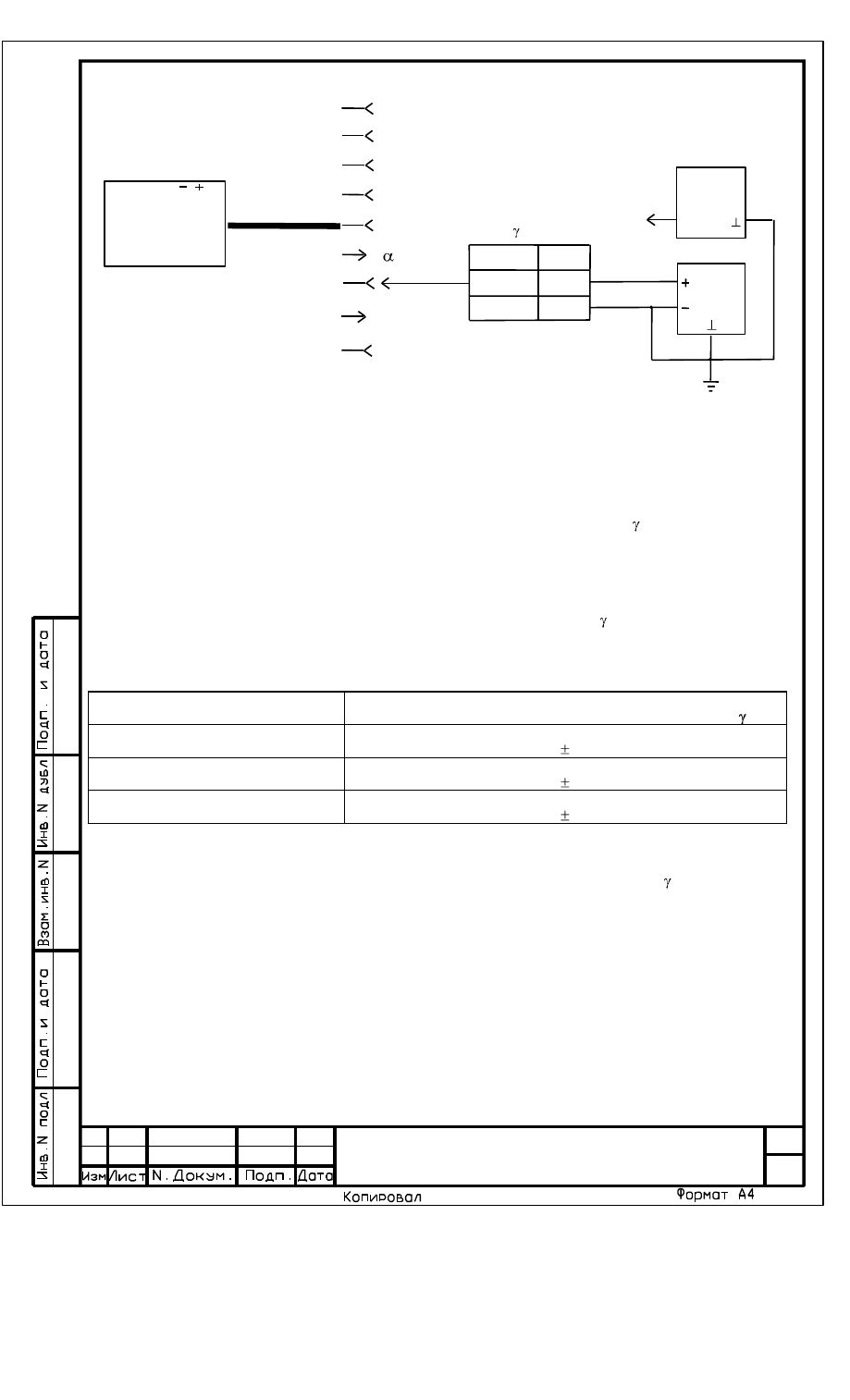

10.3.7.6 Собрать схему поверки согласно рисунку 3: выходы "+" и "-" источника пита-

ния G подключить соответственно к контактам 1 и 6 вилки " " жгута пульта ПТ1-ОНК-140.

10.3.7.7 Включить источник G.

10.3.7.8 Подключив вольтметр PV к контактам 3 и 1 вилки " " жгута, проверить вели-

чину постоянного напряжения между ее контактами 3-1 на соответствие значениям таблицы 9

при различных положениях переключателя " " пульта.

Щуп "0" вольтметра PV подключать к контакту 1 вилки " ".

10.3.7.9 Выключив источник питания G, отключить его от вилки " " жгута.





PV



G





1



6



0ВА



-15

В



Цепь



Конт.



(Б5-47)



Uпит



ПТ1-ОНК-140



(В7-40/5)



ВЫХ

L



 (А)



Р3

Р2

Р1

Ш

П

ВХ.







Рисунок 3 - Схема 2 поверки датчика угла подъема стрелы



Таблица 9

Положение переключателя " "

Напряжение между контактами 3 и 1 вилки " ", В

60

-(0,378 0,005)

88

-(1,010 0,010)



Лист







ЛГФИ.411252.001 ПС





14

10.3.8 Имитатор датчика длины стрелы

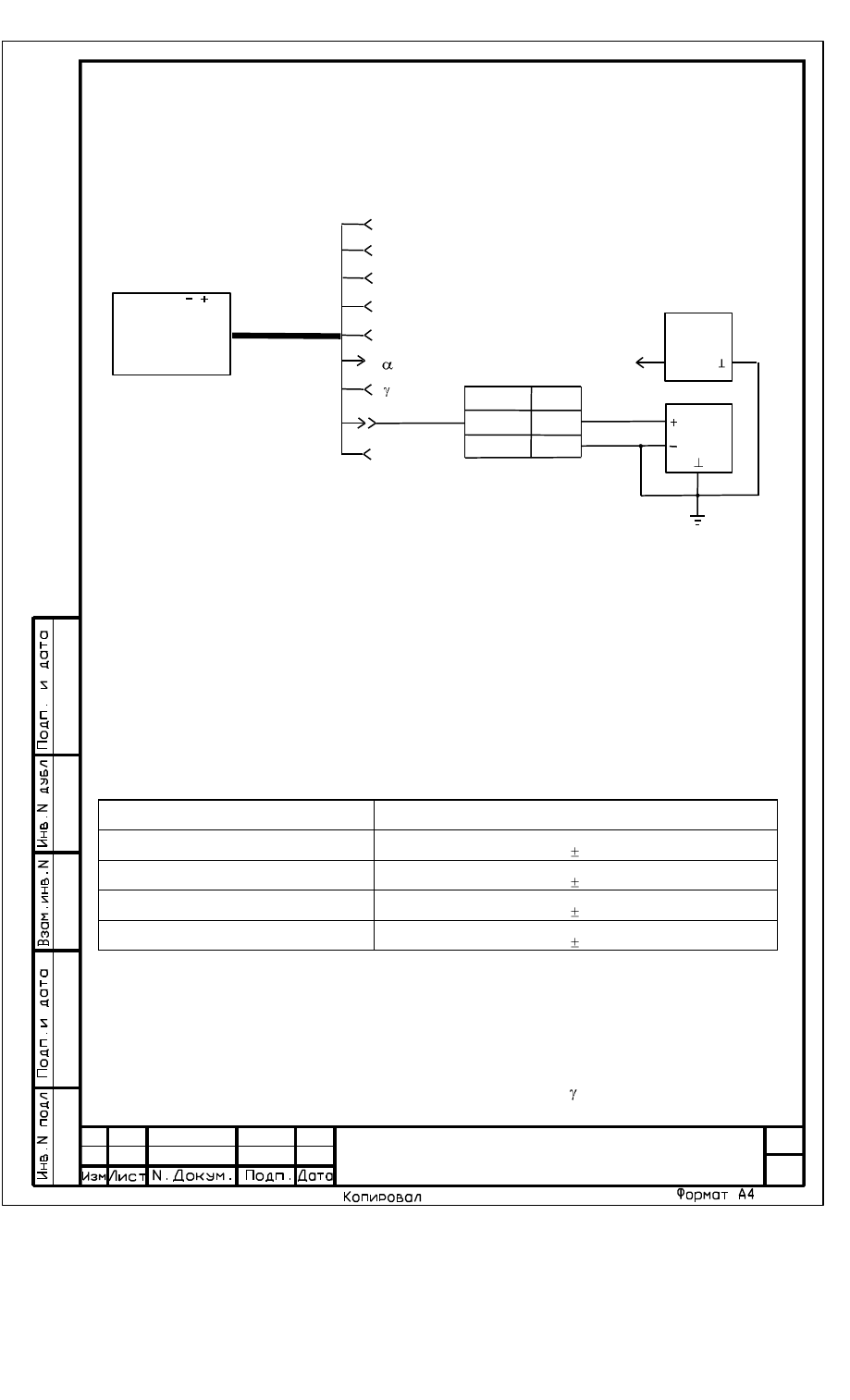

10.3.8.1 Собрать схему поверки согласно рисунку 4: выходы "+" и "-" источника пита-

ния G подключить соответственно к контактам 1 и 2 вилки "L" жгута пульта ПТ1-ОНК-140.





PV



G





2



1



0ВА



+5VD



Цепь



Конт.



(Б5-47)



Uпит



ПТ1-ОНК-140



(В7-40/5)



ВЫХ

L



 (А)



Р3

Р2

Р1

Ш

П

ВХ.







Рисунок 4 - Схема поверки датчика длины стрелы



10.3.8.2 Включить источник G.

10.3.8.3 Подключив вольтметр PV к контактам 3 и 2 вилки "L" жгута, проверить вели-

чину постоянного напряжения между ее контактами 3-2 на соответствие значениям таблицы

10 при различных положениях переключателя "L" пульта.

Щуп "0" вольтметра PV подключать к контакту 2 вилки "L".



Таблица 10

Положение переключателя "L"

Напряжение между контактами 3 и 2 вилки "L", В

0,220 0,005

2,130 0,005

12

4,030 0,005

18

4,840 0,005



10.3.8.4 Выключив источник питания G, отключить его от вилки "L" жгута.

10.3.9 Имитатор датчика угла поворота платформы (азимута)

10.3.9.1 Собрать схему поверки согласно рисунку 5: выходы "+" и "-" источника пита-

ния G подключить соответственно к контактам 1 и 2 розетки "А" (" ") жгута пульта.



Лист







ЛГФИ.411252.001 ПС





15



PV



G





2



1



0ВА



+5VD



Цепь



Конт.



(Б5-47)



Uпит



ПТ1-ОНК-140



(В7-40/5)



ВЫХ

L



 (А)



Р3

Р2

Р1

Ш

П

ВХ.





Рисунок 5 - Схема поверки датчика азимута



10.3.9.2 Включить источник G.

10.3.9.3 Подключив вольтметр PV к контактам 3 и 2 розетки "А" (" ") жгута, проверить

величину постоянного напряжения между ее контактами 3-2 на соответствие значениям таб-

лицы 11 при различных положениях переключателя "А" пульта.

Щуп "0" вольтметра PV подключать к контакту 2 розетки "А" (" ").



Таблица 11

Положение переключателя "А"  Напряжение между контактами 3 и 2 розетки "А" (" "), В

30

0,237 0,005

180

2,514 0,005

330

4,780 0,010



10.3.9.4 Выключив источник питания G, отключить его от розетки "А" (" ") жгута.

10.3.10 Имитаторы датчиков давления

10.3.10.1 Собрать схему поверки согласно рисунку 6.

10.3.10.2 Последовательно подключая выходы "+" и "-" источника питания G соответ-

ственно к контактам 1 и 2 розеток "П", "Ш", "Р1", "Р2" и "Р3" жгута пульта ПТ1-ОНК-140, вы-

полнить операции по пп. 10.3.10.3-10.3.10.5.





Лист







ЛГФИ.411252.001 ПС





16



PV



G





2



1



-5VD



+5VD



Цепь



Конт.



(Б5-47)



Uпит



ПТ1-ОНК-140



(В7-40/5)



ВЫХ

L



 (А)



Р3

Р2

Р1

Ш

"П (Ш, Р1, Р2, Р3)"

П

ВХ.





4



Р+



3



Р-





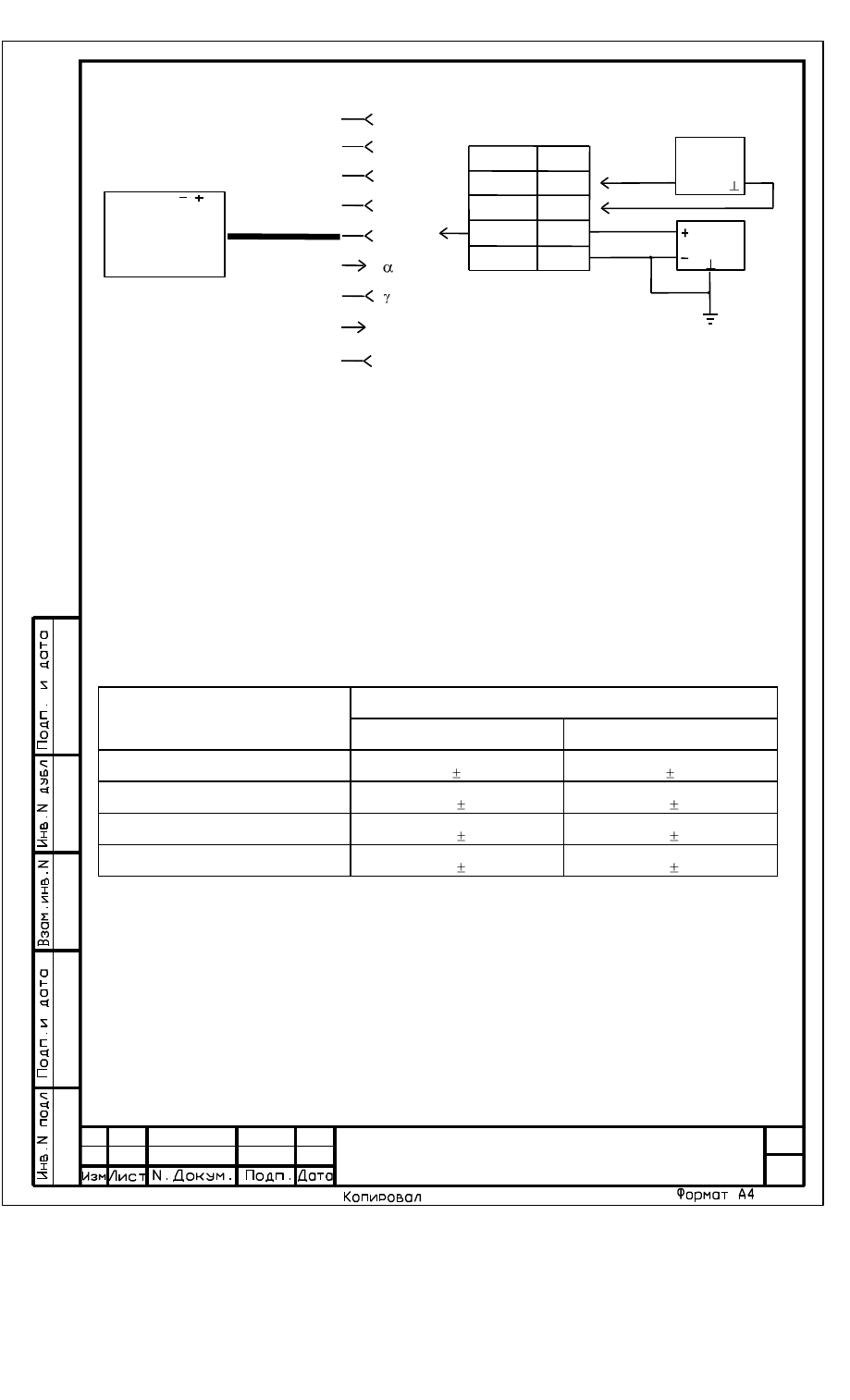

Рисунок 6 - Схема поверки датчиков давления



10.3.10.3 Включить источник G.

10.3.10.4  Подключив  вольтметр  PV  к  контактам  4  и  3  розетки  "П"  ("Ш",  "Р1",  "Р2"  и

"Р3")  жгута,  проверить  величину  постоянного  напряжения  между  ее  контактами  4-3 на  соот-

ветствие  значениям  таблицы  12  при  различных  положениях  переключателя  "P

П

"  ("P

Ш

",  "Р1",

"Р2" и "Р3") пульта.

Щуп "0" вольтметра PV подключать к контакту 3 розетки "П" ("Ш", "Р1", "Р2" и "Р3").



Таблица 12

Положение переключателя

Напряжение между контактами 4 и 3 розетки

"P

П

" ("P

Ш

", "Р1", "Р2" и "Р3")

"П" ("Ш"), мВ

"Р1" ("Р2" и "Р3"), мВ

0,0 0,1

0,24 0,01

100

2,66 0,1

2,66 0,1

250

5,63 0,1

5,63 0,1

350

7,00 0,1

7,00 0,1



10.3.10.5 Выключив источник питания G, отключить его от розетки "П" ("Ш", "Р1", "Р2"

и "Р3") жгута.

10.3.10.6 Разобрать схему проверки пульта.

10.3.11 Имитатор датчика скорости ветра

10.3.11.1 Собрать схему поверки согласно рисунку 7: выходы "+" и "-" источника пита-

ния G подключить соответственно к контактам 1 и 2 вилки "L" жгута пульта ПТ1-ОНК-140.



Лист







ЛГФИ.411252.001 ПС





17



PF



G





2



1



0ВА



+5VD



Цепь



Конт.



(Б5-47)



Uпит



ПТ1-ОНК-140



(C1-70)



ВЫХ

L



 (А)



Р3

Р2

Р1

Ш

П

ВХ.



ОБЩ





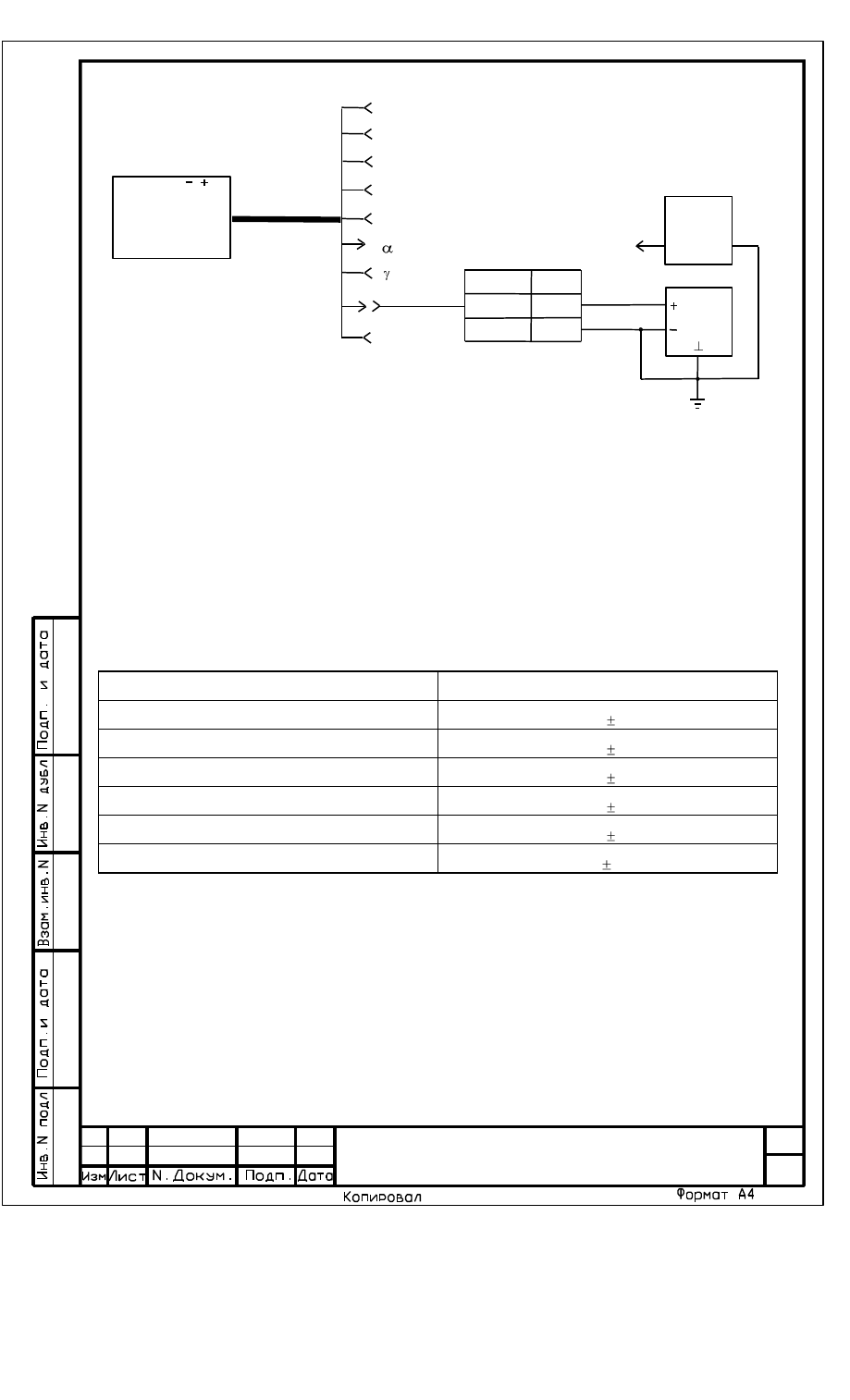

Рисунок 7 - Схема поверки имитатора датчика ветра



10.3.11.2 Включить источник G.

10.3.11.3 Установить тумблер ВЕТЕР пульта в положение ВКЛ.

10.3.11.4 Подключив осциллограф PF к контакту 29 розетки ВЫХ, проверить величину

периода  следования  прямоугольных  импульсов  на  соответствие  значениям  таблицы  13  при

различных положениях галетного переключателя ВЕТЕР.



Таблица 13

Положение переключателя ВЕТЕР

Период следования импульсов, мс

50 2

10

25 2

15

16 2

20

12 2

25

10 2

30

8 2



10.3.11.5 Последовательно выключить источник питания G и осциллограф PF.

10.3.12 Имитаторы срабатывание выключателей и ручек управления крана

10.3.12.1 Включить  источник  питания G  и  установить  на  его  выходе напряжение пи-

тания (24,0±0,1) В (поле "V") и ток защиты (0,4±0,1) А (поле "А").

Выключить источник питания G.

10.3.12.2 Собрать схему поверки согласно рисунку 8 (Вольтметр PV заземлить).















содержание      ..       1      2     ..
