ОНК-140-72. Руководство по эксплуатации

Лист

ЛГФИ.408844.009-72 PЭ/Э

Каждое нажатие на кнопку смены индикации (44) приводит к смене группы пара-

метров обозначены на лицевой панели синим (M, Q, Q

мах

) и желтым (П, , ) цветом , выда-

ваемых для отображения на ИЖЦ. При этом группа индицируемых параметров указывается

одним из включенных индикаторов 34 или 35 (см. выше).

Кнопкой ПОДСВЕТКА (45) производится включение и выключение (при повторном

нажатии кнопки) ламп подсветки индикаторов ИЖЦ в темное время суток.

Кнопкой ТЕСТ (46) производится включение режима тестирования ОНК, при котором

на всех ИЖЦ перебираются цифры от 9 до 1, затем поочередно группами (слева - направо,

сверху - вниз) зажигаются единичные индикаторы, используемые в данной модификации ог-

раничителя.

После прохождения теста на ИЖЦ БОД выдается следующая информация:

на верхний ИЖЦ - значение текущего момента опрокидывания крана;

на средний ИЖЦ - наименование параметра;

на нижний ИЖЦ - величина одного из следующих параметров [выбор одного из этих

параметров осуществляется нажатием кнопок "+" и "-" (41, 42)]:

Рп - давление в поршневой полости гидроцилиндра подъема стрелы в атмосферах;

Рш - давление в штоковой полости гидроцилиндра подъема стрелы в атмосферах;

Р - результирующее (суммарное) давление на поршень гидроцилиндра подъема

стрелы в атмосферах;

t -

температура окружающего воздуха в градусах Цельсия (если в комплект поставки

ОНК не входит датчик температуры, на нижнем ИЖЦ будет отображаться значение "–56");

d1 -

наличие на дискретных входах "D4" - "D1" напряжения 24 В; при этом появление

цифры 1 в разряде 1 (при отсчете справа - налево) нижнего ИЖЦ указывает на срабатывание

концевого выключателя (ограничителя) подъема крюка (разряды 2-4 в ОНК-140-72 не исполь-

зуются);

d2 -

наличие на дискретных входах "D8" - "D5" напряжения 24 В; при этом появление

цифры 1 в разряде 2 (при отсчете справа - налево) нижнего индикатора указывает на работу

крана с откинутым противовесом (разряды 1, 3 и 4 в ОНК-140-72 не используются).

Повторное нажатие на кнопку ТЕСТ переводит ограничитель в рабочий режим.

Коды неисправностей ОНК приведены в таблице 8.

Кнопка СБРОС (47) в данной модификации ограничителя ОНК-140 не используется.

Лист

ЛГФИ.408844.009-72 PЭ/Э

2.2 Датчики первичной информации

2.2.1 Преобразователи давления

Преобразователи давления (ПрД) служат для определения давлений в поршневой и

штоковой полостях гидроцилиндра подъема стрелы.

Преобразователь - тензометрический резистивный мост, наклеенный на стальной

цилиндр, на внутреннюю полость которого действует измеряемое давление.

Выходное напряжение, пропорциональное действующему давлению в полости гид-

роцилиндра (13 мВ при 25 МПа), с диагонали моста преобразователя подается в БОД, усили-

вается и поступает на вход коммутатора АЦП.

2.2.2 Датчик угла маятниковый

Датчик угла маятниковый (ДУГМ) устанавливается на стреле и служит для определе-

ния угла наклона стрелы относительно горизонта.

Устройство представляет собой датчик линейных ускорений (ДЛУ), формирующий

выходное напряжение от минус 0,7 до плюс 0,7 В при изменении угла от 0 до 90 .

Усиленное в БОД (в три раза) выходное напряжение датчика поступает на вход ком-

мутатора АЦП.

Напряжения питания ДУГМ ( 15 В) поступают из БОД.

2.2.3 Датчик крена

Датчик крена (ДК) устанавливается в кабине крана и служит для определения про-

дольного и поперечного крена платформы крана.

Датчик состоит из двух ДЛУ (см. п. 2.2.2), установленных под углом 90 друг к другу.

3 Меры безопасности

Ограничитель не содержит источников опасности для обслуживающего персонала и

при проведении пуско-наладочных работ и эксплуатации ОНК необходимо руководствоваться

правилами безопасности, действующими при производстве работ по монтажу и эксплуатации

крана.

При проведении сварочных работ на кране ОНК должен быть обесточен.

ЗАПРЕЩАЕТСЯ ПРОВОДИТЬ НАСТРОЙКУ И РЕГУЛИРОВКУ ОГРАНИЧИТЕЛЯ НА КРАНЕ

ЛИЦАМ, НЕ ИМЕЮЩИМ СПЕЦИАЛЬНОЙ ПОДГОТОВКИ И УДОСТОВЕРЕНИЯ НА ПРАВО

ПРОВЕДЕНИЯ УКАЗАННЫХ РАБОТ.

ЗАПРЕЩАЕТСЯ ЭКСПЛУАТАЦИЯ ОГРАНИЧИТЕЛЯ С ПОВРЕЖДЕННЫМИ ПЛОМБАМИ.

Наличие ограничителя на кране не снимает ответственности с крановщика в случае

опрокидывания или поломки узлов крана.

Лист

ЛГФИ.408844.009-72 PЭ/Э

4 Монтаж ограничителя на кране

4.1 Общие указания

К работам по монтажу и пуску ограничителя грузоподъемности ОНК-140-72 на кране

допускаются аттестованные специалисты, изучившие настоящий документ и имеющие

право на проведение пуско-наладочных работ приборов безопасности на кране.

Перед вводом ОНК в эксплуатацию провести внешний осмотр ограничителя:

извлечь ограничитель из транспортной тары;

проверить наличие и целостность органов управления и индикации на передней па-

нели блока обработки данных (БОД);

проверить целостность покрытий, окраски и пломбировки составных частей ОНК.

4.2 Установка блока обработки данных

Установить БОД, габаритные и присоединительные размеры которого приведены на

рисунке 5, на передней стенке кабины крана или в его пульт управления.

Элементы крепления БОД и его внешних соединительных жгутов должны обеспечи-

вать возможность поворота или быстрого демонтажа блока для доступа к его верхней боко-

вой крышке (доступ к элементам настройки).

180

175

Х1 Р2 Р3/

3,15А Р1 Ш П L

135

М6•10

4 места

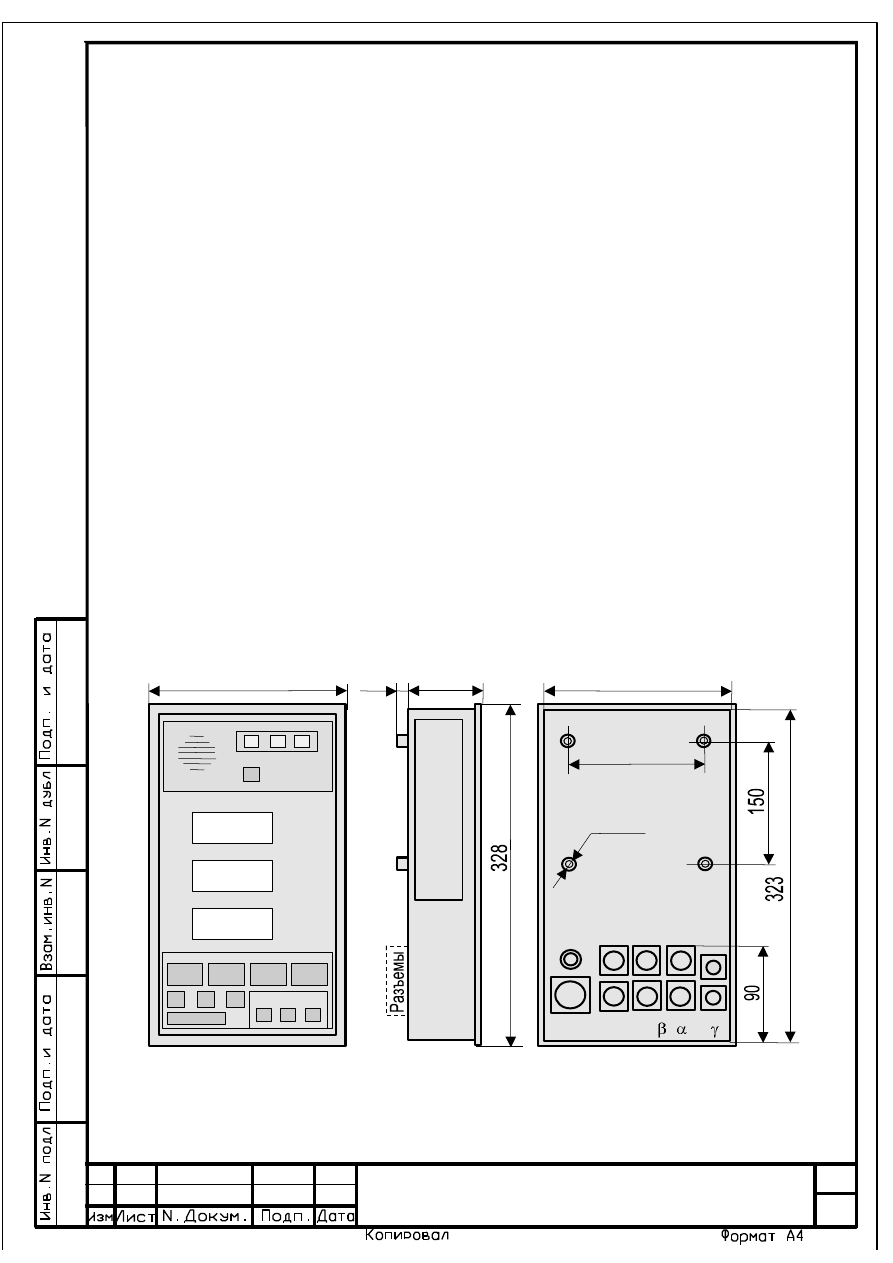

Рисунок 5 - Габаритные и присоединительные размеры БОД

Лист

ЛГФИ.408844.009-72 PЭ/Э

4.3 Установка преобразователей давления

Для определения давлений в полостях гидроцилиндра подъема стрелы в ОНК-140-72

используются (см. рисунок 6) два однотипных преобразователя давления (ПрД).

ПрД устанавливают в полости гидроцилиндра крана в соответствии со значением

числа в двух последних цифрах его порядкового номера.

ПрД с меньшим значением двух последних цифр порядкового номера (по сравнению

с порядковым номером другого ПрД) необходимо соединить с поршневой, а преобразователь

с большим значением двух последних цифр порядкового номера - со штоковой полостями

гидроцилиндра подъема стрелы.

С целью уплотнения соединений, при установке ПрД применять медные шайбы с

внешним диаметром 20 мм.

Порядковый номер ПрД

4000

152

·1

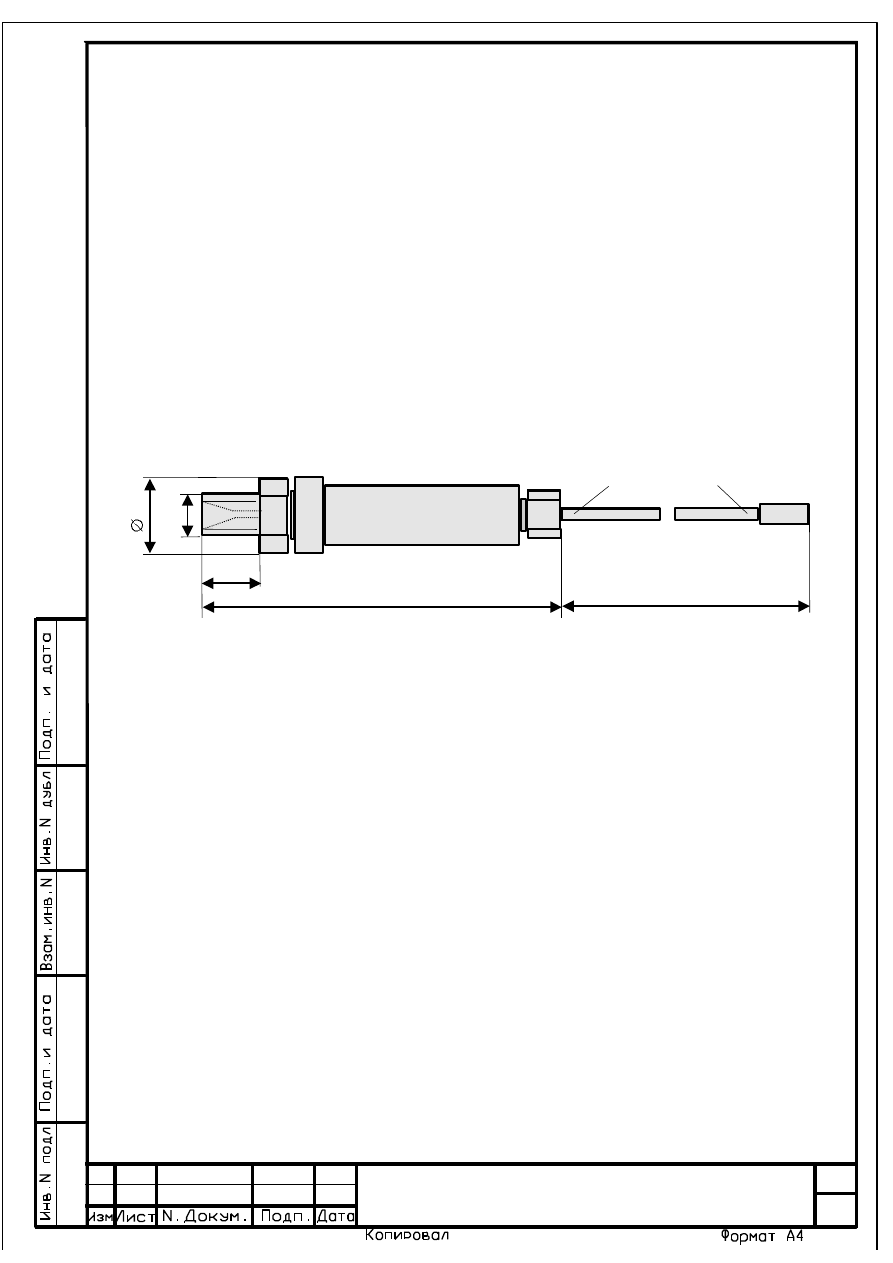

Рисунок 6 - Преобразователь давления

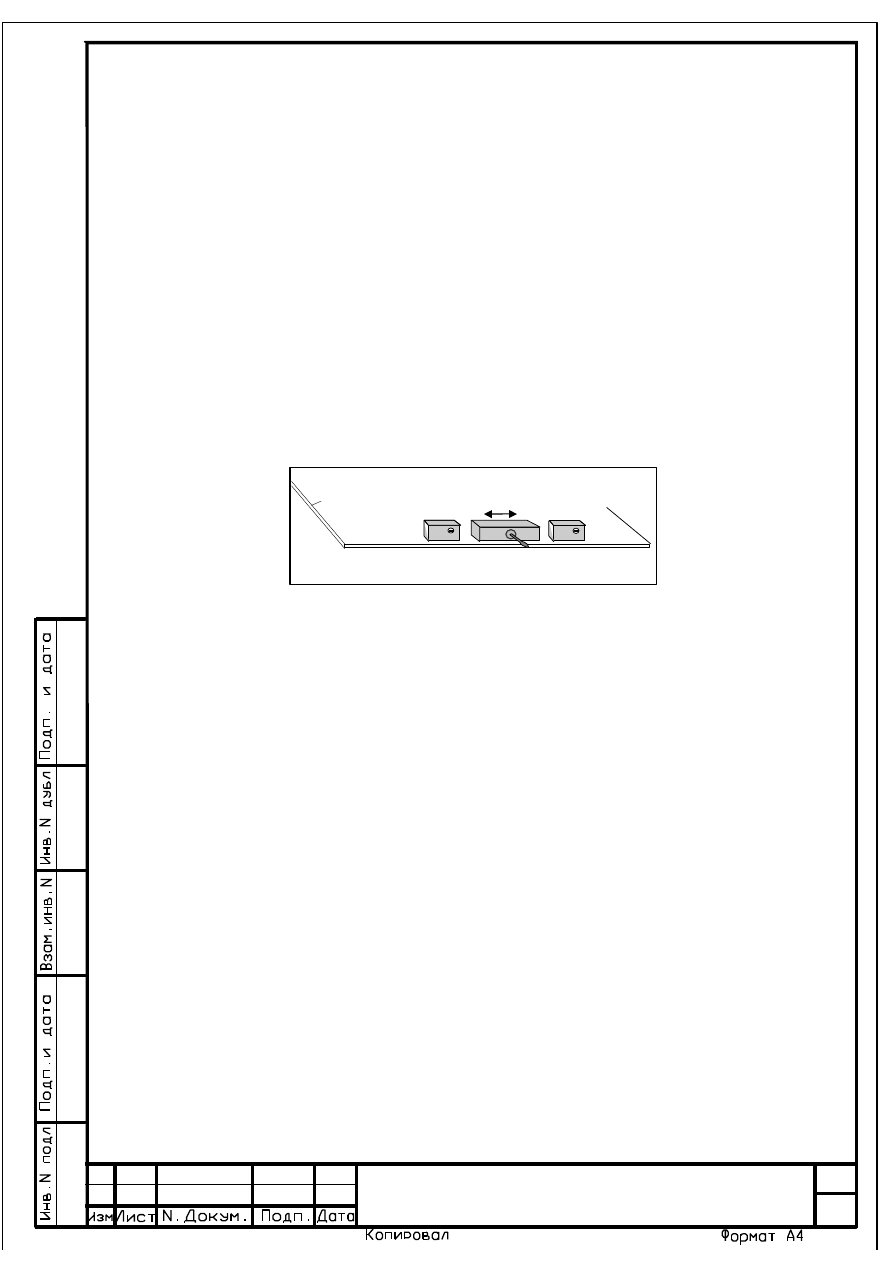

4.4 Установка датчика угла наклона стpелы маятникового

Установить ДУГМ на корневой секции стрелы на расстоянии не более 5 м от оси кре-

пления стрелы (см. рисунок 7). Для этого на боковой поверхности стрелы (со стороны каби-

ны) приварить две бобышки (с резьбой М6 под крепежные винты) так, чтобы поперечная ось

симметрии бобышек, установленных друг от друга на расстоянии 116 мм, была параллельна

продольной оси симметрии стрелы.

Закрепить датчик с помощью двух винтов М6•10 с пружинными шайбами. При этом

правый крепежный винт затягивать по середине регулировочной прорези датчика.

Закрепить (без провисаний) жгут датчика.

Место стыковки разъемов датчика и соединительного жгута крана должно быть за-

щищено от прямого попадания воды на эти разъемы и стока в них воды по жгутам.

Примечание - Рекомендуется поместить жгут в металлическую трубу или под уголок (см. ри-

сунок 7). Это относится и к другим жгутам ограничителя.

Лист

ЛГФИ.408844.009-72 PЭ/Э

Прорезь

регулировочная

Датчик

Вид сверху

Стрела

116

Вид сбоку

Жгут

Уголок

Разъем

Винты

М6•10

Бобышки

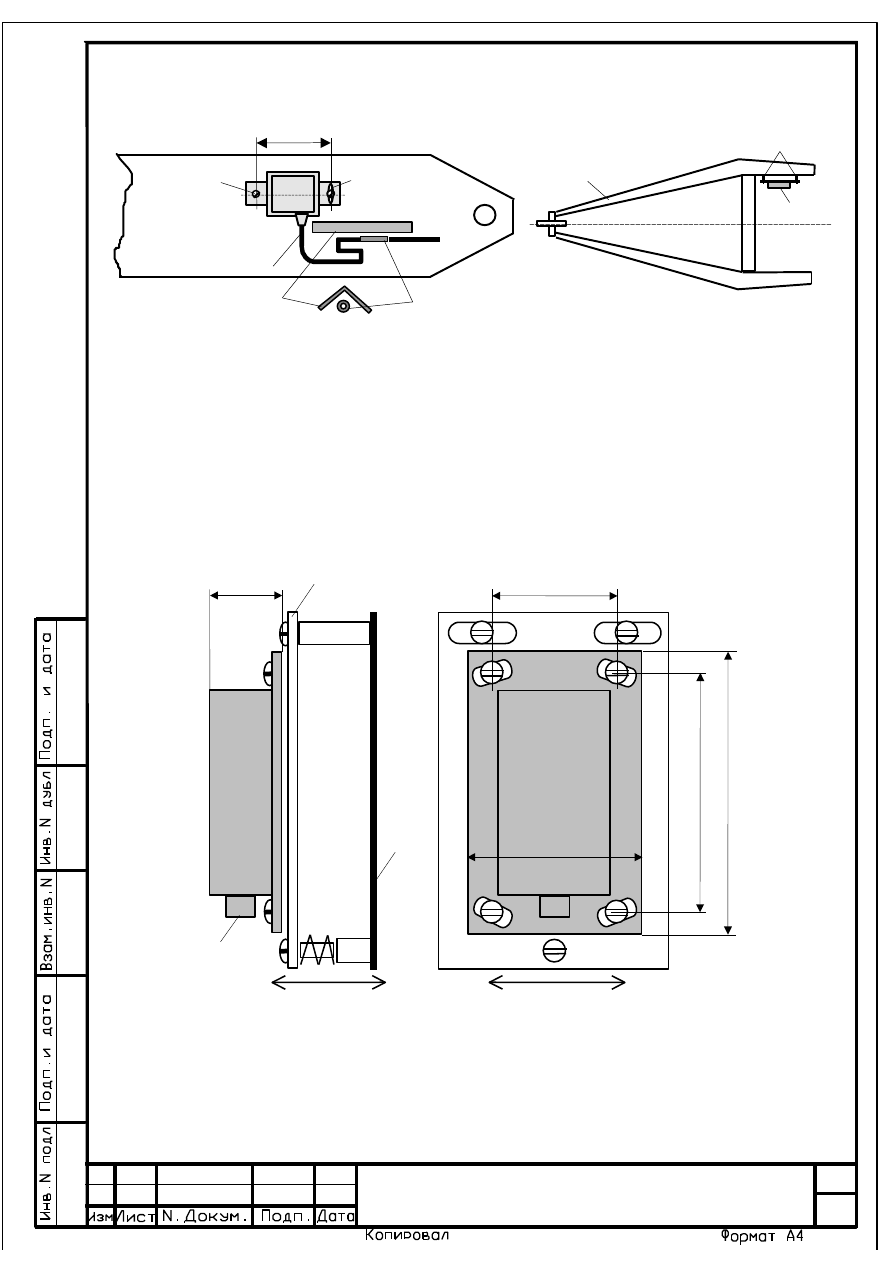

Рисунок 7 - Установка датчика угла маятникового

4.5 Установка датчика крена платформы

Датчик крена, габаритные и присоединительные размеры которого приведены на ри-

сунке 8, крепить к боковой стенке кабины на пластине, позволяющей производить нулевую

установку датчика по продольной и поперечной оси.

Регулировка нуля

по продольной оси

Регулировка нуля

по поперечной оси

Сте

нк

а к

аби

ны

Разъем

Пластина

118

Рисунок 8 - Установка датчика крена

Лист

ЛГФИ.408844.009-72 PЭ/Э

4.6 Подключение ограничителя к электросхеме крана

Подключить разъемы жгута К1 к датчику В1 и БОД, соединить разъемы датчиков

В2-В4 и разъем жгута цепей управления крана К2 с разъемами БОД согласно маркировки по-

следнего (см. рисунки 2 и 5).

Подключить контакты цепей управления жгута К2 к соответствующим клеммам рас-

пределительного шкафа крана согласно схеме соединений последнего.

Все разъемные соединения с целью исключения попадания в них воды должны быть

плотно затянуты и надежно укрыты в специальных нишах, коробках или кабине крана.

5 Регулирование

В данном разделе описана методика регулировки ограничителя ОНК-140-72 на заво-

де-изготовителе кранов, а также после ремонта ограничителя.

Ограничитель поставляется заводом-изготовителем предварительно настроенным.

Поэтому для уменьшения времени настройки ограничителя на кране рекомендуется устанав-

ливать его в комплектации, указанной в упаковочном листе.

При эксплуатации крана необходимо пользоваться методикой подстройки ограничи-

теля, изложенной в разделе "Техническое обслуживание" (п. 8) настоящего руководства по

эксплуатации (РЭ).

ЗАПРЕЩАЕТСЯ ПРОВОДИТЬ НАСТРОЙКУ ОГРАНИЧИТЕЛЯ НА КРАНЕ

СПЕЦИАЛИСТАМ, НЕ ИМЕЮЩИМ ПРАВА НА ПРОВЕДЕНИЕ РЕГУЛИРОВОЧНЫХ

РАБОТ ПРИБОРОВ БЕЗОПАСНОСТИ.

Для проведения настройки ограничителя на кране необходимы:

набор аттестованных испытательных грузов, масса которых измерена с погрешно-

стью не более 1 %;

рулетка металлическая с допустимым отклонением от номинальной длины не более

±0,5 см в диапазоне рабочих температур ограничителя. Длина рулетки при измерении вылета

должна быть не менее его максимального значения вылета для данного типа крана;

термометр для измерения температуры окружающей среды (воздуха) в диапазоне

от минус 40 до плюс 40 °С с погрешностью не более ± 3 °С.

Примечания

1 Термометр необходим, если в состав ОНК входит датчик температуры.

2 Рулетка должна подвергаться периодической поверке органами метрологической службы.

Лист

ЛГФИ.408844.009-72 PЭ/Э

Регулировка ОНК проводится в режиме НАСТРОЙКА. При работе в этом режиме

необходимо соблюдать осторожность, так как в нем разрешены все движения крана и

сигналы на останов крана по перегрузке не формируются.

ДЛЯ ИСКЛЮЧЕНИЯ ПОТЕРИ ПАРАМЕТРОВ НАСТРОЙКИ ИЗ-ЗА СБОЯ НАСТРОЕЧНОЙ

ПАМЯТИ ОНК, ЗАПРЕЩАЕТСЯ СНИМАТЬ И ПОДАВАТЬ ПИТАНИЕ НА ОГРАНИЧИТЕЛЬ В РЕЖИМЕ

НАСТРОЙКА.

ПРИ АВАРИЙНОМ ОТКЛЮЧЕНИИ ПИТАНИЯ НАСТРОЙКУ ОНК ПО СООТВЕТСТВУЮЩЕМУ

ПОДРАЗДЕЛУ РЭ НЕОБХОДИМО ВЫПОЛНИТЬ ПОВТОРНО.

В режиме НАСТРОЙКА на индикаторы жидкокристаллические цифровые (ИЖЦ) бло-

ка обработки данных выдается следующая информация:

на верхней ИЖЦ - номер (код) настраиваемого параметра (см. таблицу 3);

на средний ИЖЦ - значение настраиваемого параметра;

на нижний ИЖЦ - процент использования разрядной сетки АЦП (Показания нижнего

индикатора не контролировать).

При отображении на верхнем индикаторе кода "НХХ" (Х – целое число от 0 до 9) воз-

можен только контроль настраиваемого параметра, а также переход (путем нажатия кнопки

ВЫБОР "П") к просмотру следующего параметра.

При отображении кода "НХХ.0" возможна установка нуля параметра.

При коде "НХХ.1" производится установка максимального значения параметра и его

занесение (нажатием кнопки " ") в память ограничителя.

Таблица 3

Параметр

код

наименование

Н00

Тип крана

Н02

Вылет стрелы

Н03

Температура окружающего воздуха *

Н06

Температурный коэффициент ухода нуля штокового ПрД

Н07

Масса поднимаемого груза

Н08

Температурный коэффициент ухода нуля поршневого ПрД

Н09

Давление в поршневой полости гидроцилиндра подъема стрелы

Н15

Установка режима работы с модулем защиты от опасного напряжения (МЗОН)

-------------------------

)

Используется для автоматической корректировки температурного ухода нуля ПрД

Лист

ЛГФИ.408844.009-72 PЭ/Э

Примечания

1 Набор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда,

когда на верхнем ИЖЦ отображается код параметра "НХХ".

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения)

набор невозможен. В этом случае для выбора кода настраиваемого параметра необходимо

предварительно набрать кнопкой 44 код "НХХ".

5.1 Подготовка ограничителя к регулированию

Перед выполнением любых регулировок ограничитель должен быть выдержан во

включенном состоянии не менее 5 мин.

Снять крышку окна БОД, открывающую доступ к регулировочным резисторам и пере-

ключателю РАБОТА-НАСТРОЙКА (см. рисунок 9).

R1 "П"

R2 "Ш"

Переключатель

РАБОТА-НАСТРОЙКА

Установка

массы груза

Плата

Установка нуля

поршневого ПрД

Рисунок 9

Установить переключатель РАБОТА-НАСТРОЙКА в положение РАБОТА.

Включить тумблер подачи питания в цепи управления крана.

Проконтролировать загорание индикатора ВКЛ на передней панели БОД (см. рису-

нок 4), прохождения теста самоконтроля и последующий переход ОНК в рабочий режим.

Примечание - ОНК не имеет собственного переключателя для подачи напряжения питания.

Если после прохождения теста самоконтроля на верхний ИЖЦ выдается какой-либо

код неисправности (сообщение вида "E XX", где Х - целое число от 0 до 9) составной части

ограничителя или ее цепей (см. таблицу 8), устранить неисправность в соответствии с реко-

мендациями таблицы 8.

Если после прохождения теста на верхний ИЖЦ выдается код "Е 30" или код "Е 31",

необходимо ввести режим работы крана, выполнив операции по п. 7.3.2.

После перехода ограничителя в рабочий режим на ИЖЦ БОД должны отображаться

текущие значения контролируемых параметров крана.

Вести режим работы крана (желательно режим работы крана с максимальной грузо-

подъемностью: Р-03, - противовес откинут, работа в колонне), выполнив операции по п. 7.3.2.

Лист

ЛГФИ.408844.009-72 PЭ/Э

5.2 Настройка каналов крена платформы

Установить кран на горизонтальной площадке с уклоном не более 0,5 .

Подать питание на ограничитель.

После прохождения теста ограничитель должен перейти в рабочий режим.

5.2.1 Кнопкой 44 выбрать режим отображения продольного крена платформы на

нижнем индикаторе.

Ослабить (см. рисунок 8) винты крепления пластины с датчиком крена.

Перемещая пластину с ДК в продольном направлении, установить, контролируя по-

казания нижнего ИЖЦ, величину продольного крена равной (0 0,5) .

Завернуть винты продольного перемещения пластины.

5.2.2 Кнопкой 44 выбрать режим отображения поперечного крена платформы на

среднем индикаторе.

Перемещая пластину с ДК в поперечном направлении путем вращения нижнего регу-

лировочного винта (см. рисунок 8), установить, контролируя показания среднего ИЖЦ, вели-

чину поперечного крена равной (0 0,5) .

Законтрить винт поперечного перемещения пластины.

5.2.3 Выполнить (при необходимости) операции по п.п. 5.2.1, 5.2.2 до получения тре-

буемых значений углов крена.

5.3 Ввод кода программы (типа крана)

Подать питание на ограничитель.

После прохождения теста ограничитель должен перейти в рабочий режим.

Установить переключатель РАБОТА-НАСТРОЙКА в положение НАСТРОЙКА.

Нажимая кнопку ВЫБОР "П" (36), установить на верхнем ИЖЦ код "Н00" (индикация

типа крана).

Кнопкой 44 установить на верхнем ИЖЦ код "Н00.1" (см. рисунок 10). При этом на

средний ИЖЦ выдается код типа крана (значения 01, 02, 03, ... в двух правых разрядах инди-

катора, - см. таблицу 4).

Показания нижнего ИЖЦ не контролировать.

Примечания

1 Набор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда, когда на

верхнем ИЖЦ отображается код параметра "НХХ".

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения) набор

невозможен. В этом случае для выбора кода настраиваемого параметра необходимо предварительно

набрать кнопкой 44 код "НХХ".

Лист

ЛГФИ.408844.009-72 PЭ/Э

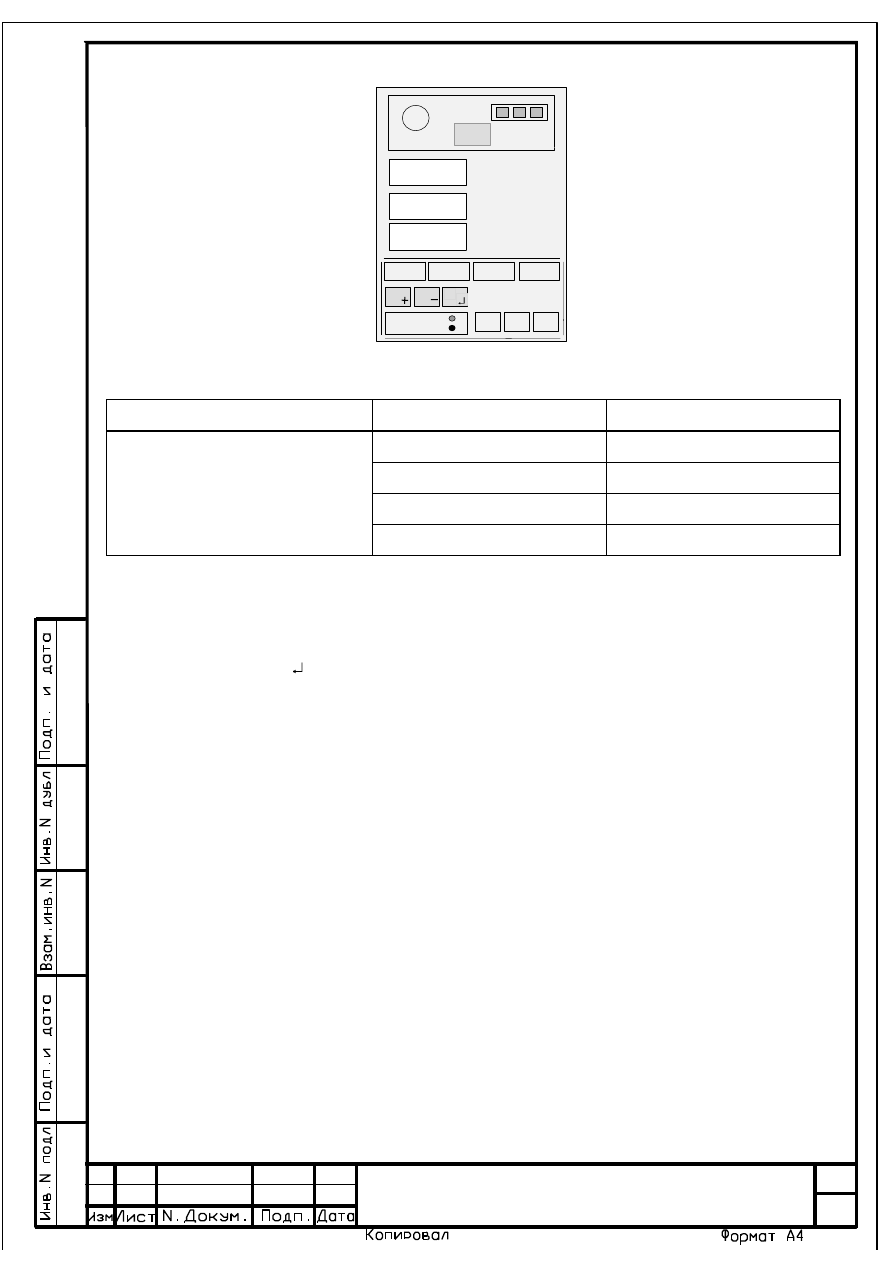

Рисунок 10

ХХ

Н00.1

ВЫБОР

П"

Таблица 4

Модификация ОНК-140

Тип крана

Код типа крана

ОНК-140-72

RL 42 B

Кнопками "+" (41), "-" (42) установить на среднем ИЖЦ требуемый код крана (напри-

мер, код 01 для крана RL 42 B).

Нажать кнопку " " (43).

Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н00".

Установить переключатель РАБОТА-НАСТРОЙКА в положение РАБОТА.

5.4 Настройка канала вылета стрелы

Подать питание на ограничитель

После прохождения теста ограничитель должен перейти в рабочий режим.

Установить переключатель в боковом окне БОД в положение НАСТРОЙКА.

Нажимая кнопку ВЫБОР "П", установить на верхнем ИЖЦ код "Н02" (индикация вы-

лета стрелы, - см. рисунок 11).

Примечания

1 Набор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда, когда на

верхнем ИЖЦ отображается код параметра "НХХ".

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения) набор

невозможен. В этом случае для выбора кода настраиваемого параметра необходимо предварительно

набрать кнопкой 44 код "НХХ".

Лист

ЛГФИ.408844.009-72 PЭ/Э

Установить (с погрешностью не более 2 см) по рулетке значение вылета, указанное

в таблице 5 для данного типа крана. Вылет измерять от ребра опрокидывания крана.

Опустить крюк до высоты (1,5±0,3) м от земли.
Изменяя положение датчика угла наклона стрелы (ДУГМ), добиться отображения на

среднем ИЖЦ значения вылета, указанного в правом столбце таблицы 5 (см. рисунок 11) для
установленного значения вылета по рулетке.

Затянуть винты крепления ДУГМ.

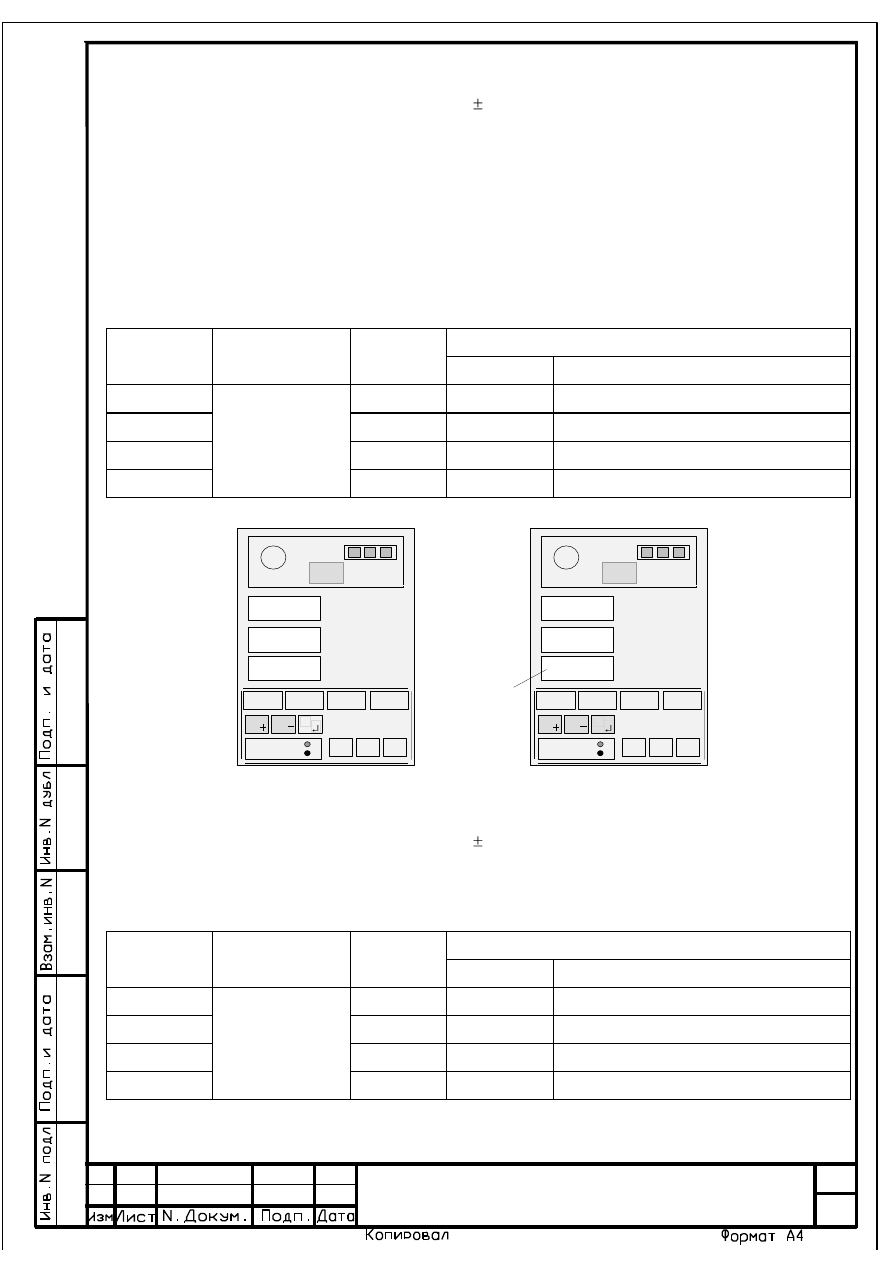

Таблица 5

Тип

Модификация Код типа

Вылет, м

крана

ОНК-140

крана

по рулетке

устанавливаемый на среднем ИЖЦ

RL 42 B

ОНК-140-72

4,72

Рисунок 11

ХХХ

4,72

Н02

ВЫБОР

П"

Не контролировать

Рисунок 12

ХХХ

1,75

Н02.1

ВЫБОР

П"

Установить (с погрешностью не более 2 см) по рулетке значение вылета, указанное

в таблице 6 для данного типа крана.

Таблица 6

Тип

Модификация Код типа

Вылет, м

крана

ОНК-140

крана

по рулетке

устанавливаемый на среднем ИЖЦ

RL 42 B

ОНК-140-72

1,75

Лист

ЛГФИ.408844.009-72 PЭ/Э

Опустить крюк до высоты (1,5±0,3) м от земли.

Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н02.1".

Нажимая кнопки "+" (41) и "-" (42), набрать на среднем ИЖЦ значение вылета, ука-

занного в правом столбце таблицы 6 (см. рисунок 12) для установленного значения вылета

по рулетке.

Нажать на время 1 с кнопку " " (43, - см. рисунок 12) и, проконтролировав короткий

звуковой сигнал, отпустить кнопку.

Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н02".

Установить переключатель в боковом окне БОД в положение РАБОТА.

5.5 Настройка канала веса груза и срабатывания ограничителя

5.5.1 Ввод температуры окружающего воздуха

Для модификаций ограничителя ОНК-140, в состав которых не входит датчик темпе-

ратуры, работы по п. 5.5.1 не выполнять.

Подать питание на ограничитель.

Установить переключатель в боковом окне БОД в положение НАСТРОЙКА.

Нажимая кнопку ВЫБОР "П", добиться появления на верхнем ИЖЦ кода "Н03" (на-

стройка канала измерения температуры). При этом на средний ИЖЦ выдается значение из-

меренной температуры окружающего воздуха.

Примечания

1 Набор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда, когда на

верхнем ИЖЦ отображается код параметра "НХХ".

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения) набор

невозможен. В этом случае для выбора кода настраиваемого параметра необходимо предварительно

набрать кнопкой 44 код "НХХ".

Измерить термометром температуру окружающего воздуха.

Если величина измеренной температуры воздуха отличается от выдаваемой на

средний ИЖЦ более чем на ± 3 С, нажатием кнопки 44 установить на верхнем ИЖЦ код

"Н03.1" (см. рисунок 13), а затем, нажимая кнопки "+" (41) и "-" (42), установить, контролируя

показания среднего ИЖЦ, значение температуры, равное показаниям термометра.

Нажать на время 1 с кнопку " " (43) и, проконтролировав короткий звуковой сигнал,

отпустить кнопку.

Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н03".

Лист

ЛГФИ.408844.009-72 PЭ/Э

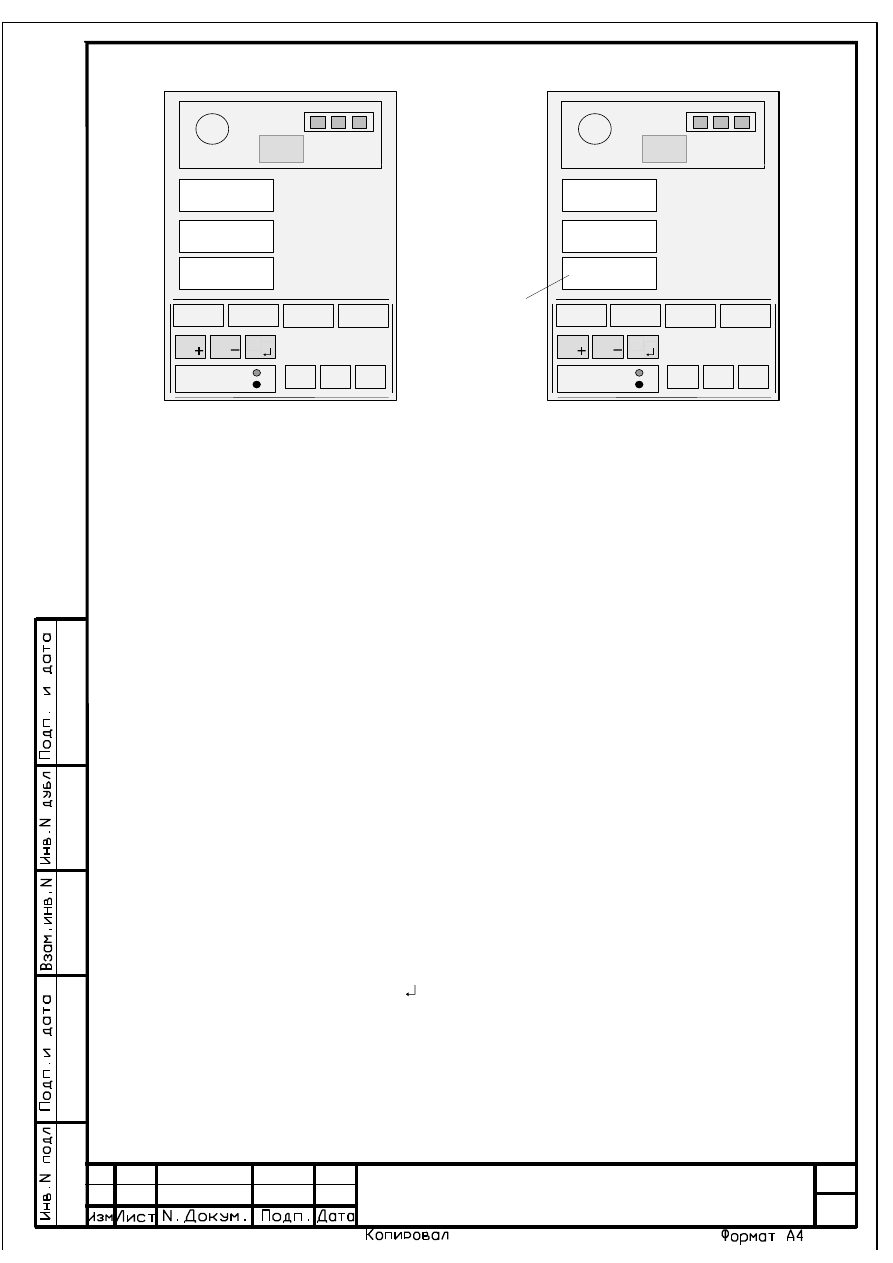

Рисунок 13

ХХ

-10

Н03.1

ВЫБОР

П"

Не контролировать

Рисунок 14

ХХ

-11

Н08.1

ВЫБОР

П"

5.5.2 Занесение температурного коэффициента поршневого преобразователя

давления

Нажимая кнопку ВЫБОР "П", добиться появления на верхнем ИЖЦ кода "Н08" (зане-

сение температурного коэффициента поршневого ПрД). При этом на средний ИЖЦ выдается

значение коэффициента, занесенное ранее в память ОНК.

Значение коэффициента указывается в первых трех позициях порядкового номера

ПрД, нанесенного на его жгут (см. рисунки 6 и 14) и состоит из буквы обозначающей знак ко-

эффициента (П - плюс, М - минус) и двух цифр, обозначающих значение коэффициента.

Примечание - Число в двух последних разрядах номера штокового ПрД имеет большее значе-

ние по сравнению с аналогичным числом номера поршневого ПрД.

Если значение коэффициента, указанное на жгуте ПрД, отличается от значения, вы-

даваемого на средний ИЖЦ, нажатием кнопки 44 установить на верхнем ИЖЦ код "Н08.1", а

затем, нажимая кнопки "+" (41) и "-" (42), установить на среднем ИЖЦ значение коэффициен-

та для поршневого ПрД (см. рисунок 14 для коэффициента М11), причем знак плюс на инди-

каторе не отображается, а знак минус отображается символом "

Нажать на время 1 с кнопку " " (43) и, проконтролировав короткий звуковой сигнал,

отпустить кнопку.

Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н08" и проконтролировать пра-

вильность его ввода.

Лист

ЛГФИ.408844.009-72 PЭ/Э

5.5.3 Настройка давления в поршневой полости

Нажимая кнопку ВЫБОР "П", добиться появления на верхнем ИЖЦ кода "Н09" (на-

стройка канала поршневого давления). При этом на средний ИЖЦ выдается текущее значе-

ние давления в поршневой полости гидроцилиндра подъема стрелы.

Примечание - Показания нижнего ИЖЦ не контролировать.

При выключенных гидронасосах потянуть рукоять подъема стрелы на себя (для

сброса давления в поршневой полости) и удерживать ее в этом состоянии до тех пор, пока не

перестанет уменьшаться значение давления на среднем ИЖЦ.

Отпустить рукоять подъема стрелы и снова потянуть его на себя.

Отпустить рукоять подъема стрелы.

Вращая винт регулировочного резистора R1 (см. рисунок 9), установить на среднем

ИЖЦ значение давления в поршневой полости равным 0,3.

Нажимая кнопку 44, установить на верхнем ИЖЦ код "Н09".

5.5.4 Занесение температурного коэффициента штокового преобразователя

давления

Нажимая кнопку ВЫБОР "П", добиться появления на верхнем ИЖЦ кода "Н06" (зане-

сение температурного коэффициента штокового ПрД). При этом на средний ИЖЦ выдается

значение коэффициента, занесенное ранее в память ОНК.

Значение температурного коэффициента указывается в первых трех позициях поряд-

кового номера ПрД, нанесенного на его жгут и состоит из буквы обозначающей знак коэффи-

циента (П - плюс, М - минус) и двух цифр, обозначающих значение коэффициента.

Примечание - Число в двух последних разрядах номера штокового ПрД имеет большее значе-

ние по сравнению с аналогичным числом номера поршневого ПрД.

Если значение коэффициента, указанное на жгуте ПрД, отличается от значения, вы-

даваемого на средний ИЖЦ, нажатием кнопки 44 установить на верхнем ИЖЦ код "Н06.1", а

затем, нажимая кнопки "+" (41) и "-" (42), установить на среднем ИЖЦ значение коэффициен-

та для штокового ПрД (см. рисунок 14 для коэффициента М11), причем знак плюс на индика-

торе не отображается, а знак минус отображается символом "

Нажать на время 1 с кнопку " " (43) и, проконтролировав короткий звуковой сигнал,

отпустить кнопку.

Нажимая кнопку 44, установить на верхнем ИЖЦ код "Н06".

Лист

ЛГФИ.408844.009-72 PЭ/Э

5.5.5 Настройка канала веса груза

При выполнении операций по п. 5.5.5 использовать набор аттестованных испы-

тательных грузов, масса которых измерена с погрешностью не более 1 %.

Вылет должен быть установлен по рулетке с погрешностью не более 2 см.

Запустить двигатель крана и включить гидронасосы.

5.5.5.1 На вылете (2 0,2) м поднять груз 0,2 т.

С целью снятия механических напряжений в узлах крепления стрелы, повернуть

стрелу на небольшой угол сначала вправо, затем влево.

Опустить груз на землю (канаты разгружены).

Медленно поднять груз на высоту примерно 0,4 м.

Нажимая кнопку ВЫБОР "П", добиться появления на верхнем индикаторе кода "Н07"

(настройка веса). При этом на средний ИЖЦ выдается значение измеренной массы груза на

канатах.

Примечание - Показания нижнего ИЖЦ не контролировать.

Резистором R2 установить, контролируя показания на среднем ИЖЦ, значение массы

груза на крюке.

5.5.5.2 На вылете стрелы, указанном в таблице 7, поднять груз, масса которого для

данного типа крана указана в той же таблице.

Нажимая кнопку 44, добиться появления на верхнем ИЖЦ кода "Н07.1".

Нажимая кнопку "+" (41) и "-" (42), установить, контролируя показания на среднем

ИЖЦ, значение массы груза на крюке, указанное в правом столбце таблицы 7 для настраи-

ваемой модификации ОНК.

Нажать на время 1 с кнопку " " (43) и, проконтролировав короткий звуковой сигнал,

отпустить кнопку. После этого на средний ИЖЦ выдается значение введенной массы груза.

5.5.5.3 Повторить операции по пп. 5.5.5.1, 5.5.5.2 два раза.

5.5.5.4 Установить переключатель в окне БОД в положение РАБОТА.

Таблица 7

Тип крана

Модификация

ограничителя

Вылет,

Номинальная

масса груза, т

Масса груза,

устанавливаемая на ИЖЦ, т

RL 42 B

ОНК-140-72

5,99

6,2

Лист

ЛГФИ.408844.009-72 PЭ/Э

5.6 Установка режима работы модуля защиты от опасного напряжения

Модуль защиты от опасного напряжения (МЗОН), входящий в состав ограничителя

ОНК-140 с индексом "М" в конце обозначения (например, ОНК-140-01М), служит для преду-

преждения крановщика об обнаружении воздушной линий электропередачи (ЛЭП) и запре-

щения работы в охранной (опасной) зоне.

Несмотря на то, что МЗОН не входит в комплект поставки ограничителя модифика-

ции ОНК-140-72, в память БОДа необходимо записать признак работы ОНК без МЗОН.

Нажимая кнопку ВЫБОР "П", добиться отображения на верхнем ИЖЦ кода "Н15" (за-

несение признака наличия МЗОН в составе ОНК). При этом на средний ИЖЦ выдается зна-

чение коэффициента, занесенное ранее в память ОНК.

Нажатием кнопки 44 установить на верхнем ИЖЦ код "Н15.1".

Нажимая кнопки "+" (41) и "-" (42), установить на среднем индикаторе БОД требуемое

значение коэффициента: 0 (МЗОН не входит в комплект поставки ОНК).

Нажать на время 1 с кнопку " " (43) и, проконтролировав короткий звуковой сигнал,

отпустит кнопку. После этого на средний ИЖЦ выдается значение введенного коэффициента.

Установить переключатель в боковом окне БОД в положение РАБОТА.

6 Комплексная проверка

Выполнить операции по пп. 8.3.3.1-8.3.3.4 при работе крана в режиме "Р-00" (одиноч-

ная работа крана).

Сдачу смонтированного, состыкованного и настроенного ограничителя грузо-

подъемности ОНК-140-72 осуществлять по разделу паспорта крана "Приемка (проверка на-

стройка) приборов безопасности".

7 Использование по назначению

ВНИМАНИЕ!

ОНК

УСТАНОВЛЕНА

ТЕЛЕМЕТРИЧЕСКАЯ

ПАМЯТЬ,

ФИКСИРУЮЩАЯ РАБОЧИЕ ПАРАМЕТРЫ, УКАЗАННЫЕ В П. 1.2.1, В ТЕЧЕНИЕ ЧЕТЫРЕХ

ПОСЛЕДНИХ ЧАСОВ РАБОТЫ КРАНА, А ТАКЖЕ СТЕПЕНЬ НАГРУЗКИ КРАНА В

ТЕЧЕНИЕ ВСЕГО СРОКА СЛУЖБЫ ПОСЛЕДНЕГО.

ОНК-140-72. Руководство по эксплуатации - часть 2
