УСТРОЙСТВО ЧИСЛОВОГО ПРОГРАММНОГО УПРАВЛЕНИЯ NC-200, NC-210, NC-220, NC-230. Руководство - часть 1











АННОТАЦИЯ



Документ «Руководство оператора» (версия В3.1) предназначено

для ознакомления с правилами эксплуатации программного обеспечения

для  устройств  числового  программного  управления  типа  NC-200,
NC-210, NC-220, NC-

230  (в  дальнейшем  -  УЧПУ),  обеспечивающих

управление различными объектами: технологическими комплексами, вы-

сокоавтоматизированными  станками  и  обрабатывающими  центрами  таких

групп,  как  металлообрабатывающие,  деревообрабатывающие,  газоплаз-

менные, лазерные и т. д.

До  запуска  программы  CNC.RTB  устройство  представляет  собой

промышленный компьютер с набором модулей для управления станком.



Руководство оператора NC-200, NC-210, NC-220, NC-230



3



СОДЕРЖАНИЕ



1.



НАЗНАЧЕНИЕ ПРОГРАММ ............................................................................................................................... 6



2.



ПУЛЬТ ОПЕРАТОРА ............................................................................................................................................ 8



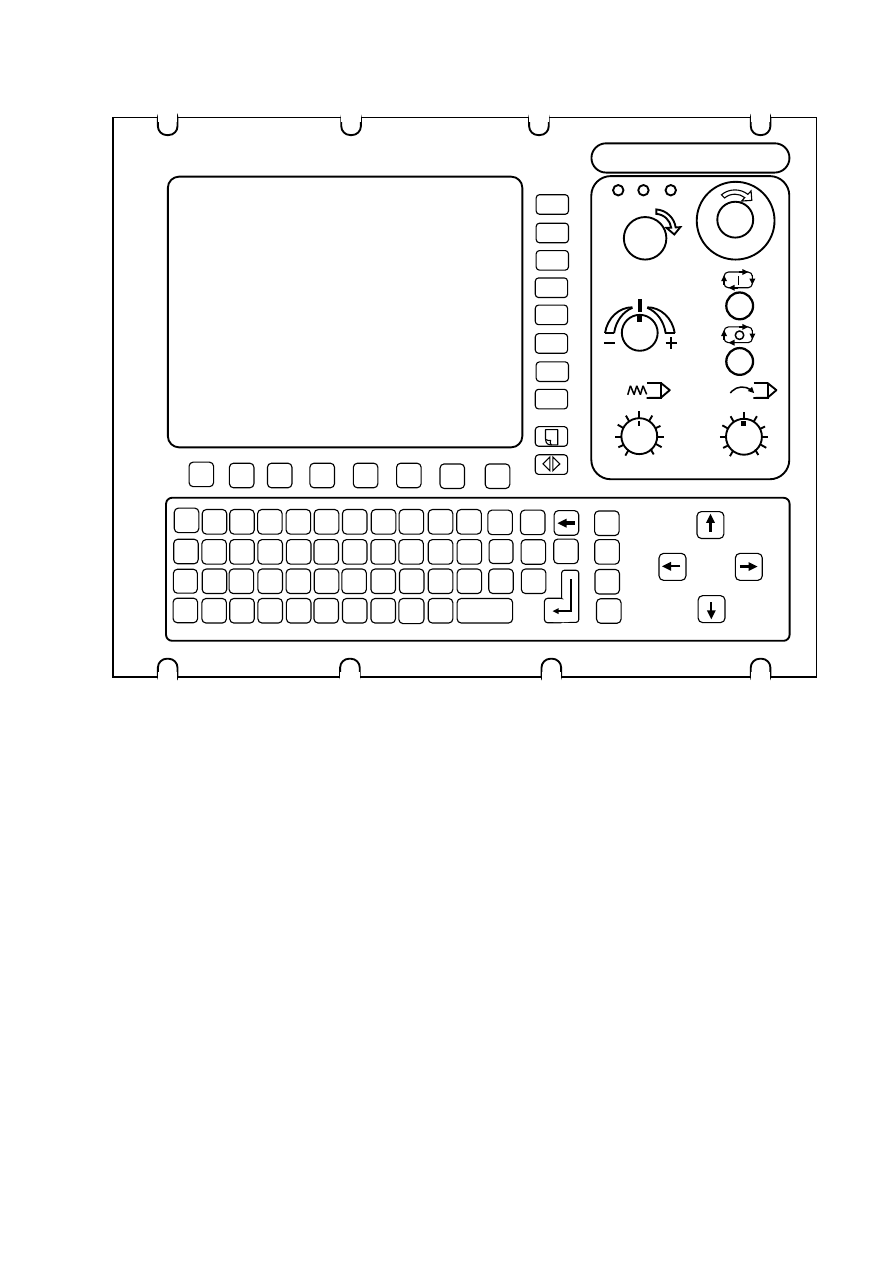

2.1.



П

АНЕЛЬ ПУЛЬТА ОПЕРАТОРА

 .............................................................................................................................. 8



2.2.



Э

ЛЕМЕНТЫ УПРАВЛЕНИЯ ПУЛЬТА ОПЕРАТОРА

 ................................................................................................... 8



2.2.1.



Индикаторы .............................................................................................................................................. 8



2.2.2.



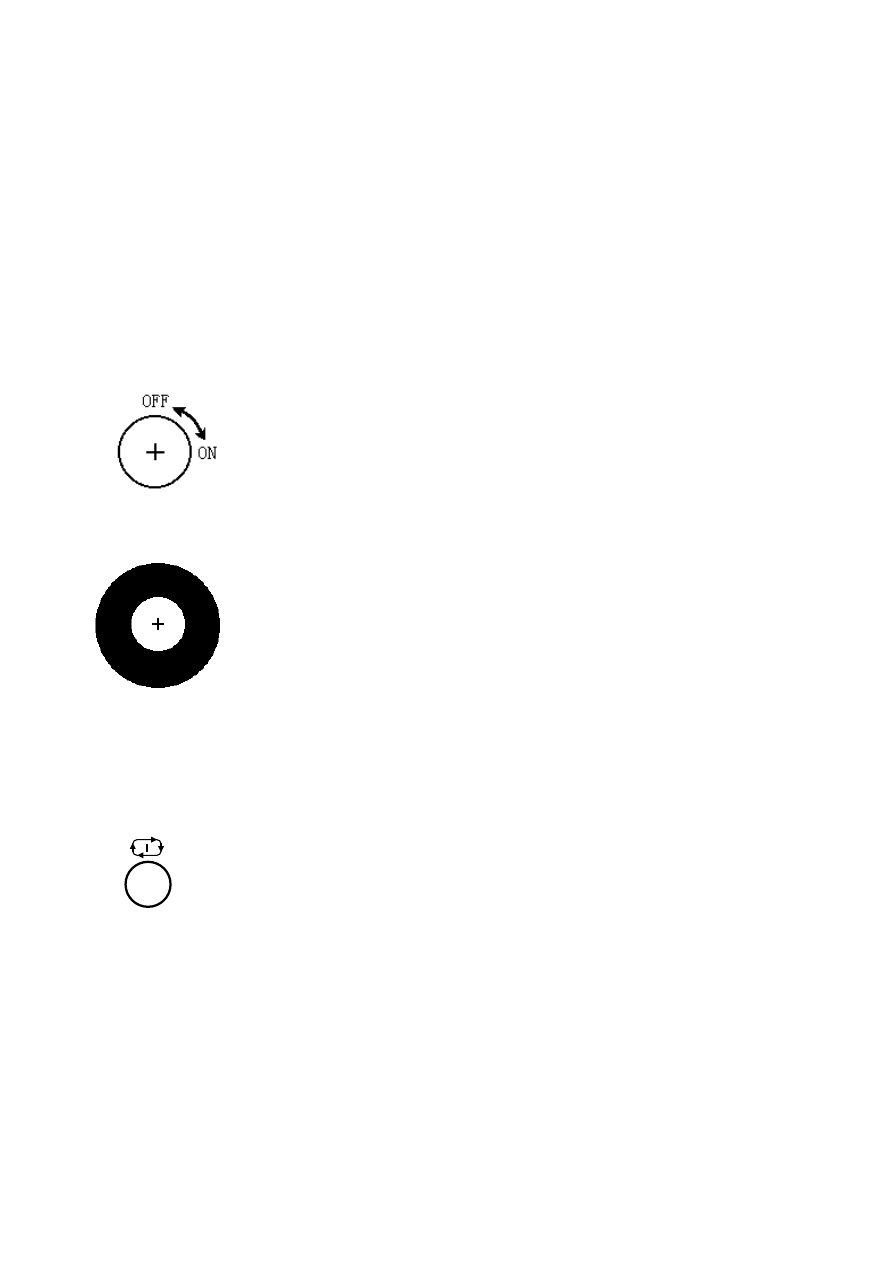

Выключатели и кнопки ........................................................................................................................... 12



2.2.3.

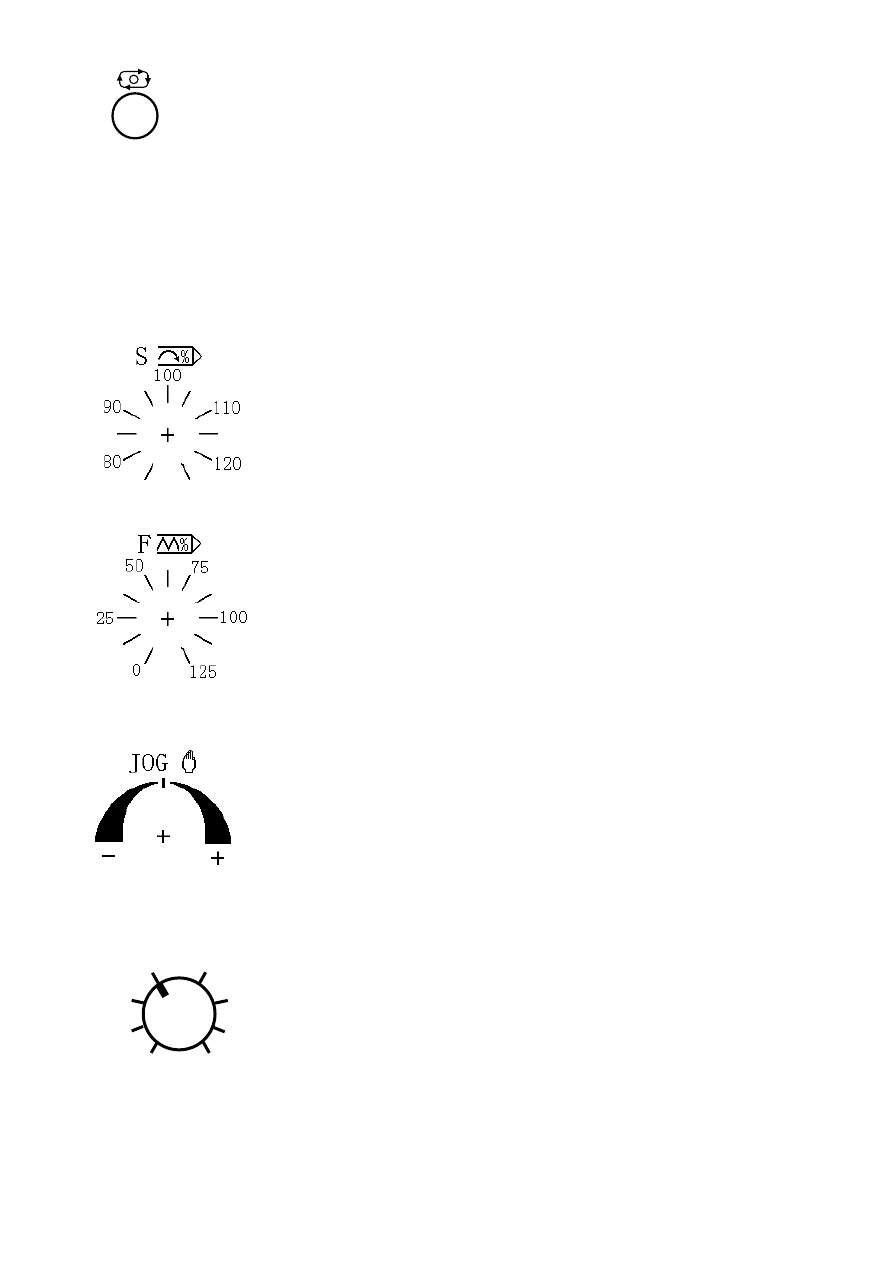

Переключатели ....................................................................................................................................... 13



2.2.4.



Функциональная клавиатура ................................................................................................................. 15



2.2.5.



Клавиатура алфавитно-цифрового наборного поля ........................................................................... 15



2.3.



О

ТОБРАЖЕНИЕ ИНФОРМАЦИИ НА ДИСПЛЕЕ

 ..................................................................................................... 19



2.3.1.



Режимы отображения информации на дисплее ................................................................................. 19



2.3.2.



Режим сохранения экрана ..................................................................................................................... 19



2.3.3.



Вывод на дисплей в режиме «КОМАНДА» ........................................................................................... 19



2.3.4.



Вывод на дисплей в режиме «УПРАВЛЕНИЕ СТАНКОМ» ................................................................ 20



2.3.4.1.



Видеостраницы режима «УПРАВЛЕНИЕ СТАНКОМ» .................................................................................... 20



2.3.4.2.



Функциональные клавиши «F1»-«F8» в режиме «УПРАВЛЕНИЕ СТАНКОМ» ............................................ 21



2.3.4.3.



Видеостраница #1 ................................................................................................................................................. 22



2.3.4.4.



Видеостраница #6 ................................................................................................................................................. 25



2.3.4.5.



Видеостраница #7 ................................................................................................................................................. 26



3.



ИНСТРУКЦИИ ПО ВЫПОЛНЕНИЮ ОСНОВНЫХ ОПЕРАЦИЙ ........................................................... 29



3.1.



В

КЛЮЧЕНИЕ

УЧПУ .......................................................................................................................................... 29



3.2.



В

ЫКЛЮЧЕНИЕ

УЧПУ ....................................................................................................................................... 29



3.3.



П

ЕРЕЗАПУСК

П

Р

О



УЧПУ ................................................................................................................................. 29



3.4.



Р

АБОТА

УЧПУ



В РЕЖИМЕ

«КОМАНДА» ........................................................................................................ 29



3.4.1.



Выполнение действий в опции ДИСПЛ ................................................................................................. 30



3.4.2.



Выполнение действий опции МОДИФ .................................................................................................. 31



3.4.2.1.



Выбор команды редактирования файлов «EDI»................................................................................................. 31



3.4.2.2.



Выбор команды создания файлов форматного типа «FOR» ............................................................................. 32



3.4.2.3.



Выбор команды определения типа защиты файла «ATT» ................................................................................. 33



3.4.2.4.



Выбор команды удаления файла «DEL» ............................................................................................................. 34



3.4.2.5.



Выбор команды переименования файла REN .................................................................................................... 34



3.4.3.



Выполнение действий опции КОПИЯ ................................................................................................... 34



3.5.



В

ВОД УПРАВЛЯЮЩИХ ПРОГРАММ И ИХ РЕДАКТИРОВАНИЕ

 ............................................................................. 35



3.5.1.



Ввод программ ........................................................................................................................................ 35



3.5.2.



Занесение программы в память с клавиатуры .................................................................................... 35



3.5.3.



Редактирование программ .................................................................................................................... 38



3.5.4.



Редактирование кадра программы, занесенной в память УЧПУ ..................................................... 38



3.5.5.



Ассоциативный поиск символов в программе ...................................................................................... 38



3.5.6.



DIR -

каталог (список всех программ, накопленных в памяти УЧПУ) ............................................. 39



3.5.7.



COP -

копирование программ ................................................................................................................ 39



3.5.8.



REN -

переименование программы ........................................................................................................ 40



3.5.9.



DEL -

стирание программы ................................................................................................................... 40



4.



ТРЁХБУКВЕННЫЕ КОДЫ, ИСПОЛЬЗУЕМЫЕ ПРИ РАБОТЕ С УЧПУ .............................................. 41



4.1.



Т

РЁХБУКВЕННЫЕ КОДЫ РЕЖИМА

«КОМАНДА» ............................................................................................. 41



4.2.



Т

РЁХБУКВЕННЫЕ КОДЫ В КАДРАХ

УП ............................................................................................................. 41



4.3.



Т

РЁХБУКВЕННЫЕ КОДЫ ДЛЯ УПРАВЛЕНИЯ ОБОРУДОВАНИЕМ

 .......................................................................... 43



4.4.



Т

РЁХБУКВЕННЫЕ КОДЫ ДЛЯ ИСПЫТАНИЯ

УП .................................................................................................. 45



5.



НАЧАЛЬНЫЕ ТОЧКИ ОСЕЙ ........................................................................................................................... 48



5.1.



П

ОДГОТОВКА К ОБРАБОТКЕ ДЕТАЛИ

 ................................................................................................................. 48



5.2.



Ф

АЙЛ НАЧАЛЬНЫХ ТОЧЕК

FILEOR .................................................................................................................. 48



5.3.



А

БСОЛЮТНЫЕ НАЧАЛЬНЫЕ ТОЧКИ

 ................................................................................................................... 49



5.3.1.



Определение абсолютных начальных точек (операция наладки) ...................................................... 49



5.3.2.



Модификация абсолютных начальных точек ...................................................................................... 51



5.3.3.



Просмотр абсолютных начальных точек............................................................................................ 51



5.3.4.



Стирание абсолютных начальных точек ............................................................................................ 51



5.4.



У

СТАНОВКА ОСИ НА НУЛЕ С ИСПОЛЬЗОВАНИЕМ КОРРЕКТИРОВКИ НА ДЛИНУ ИНСТРУМЕНТА

 ......................... 52



5.5.



О

ПРЕДЕЛЕНИЕ РАЗМЕРОВ ИНСТРУМЕНТА НА СТАНКЕ

(

ДЛЯ ТОКАРНОГО ВАРИАНТА

) ....................................... 55



4


5.6.



У

СТАНОВКА НА НУЛЕ ДИАМЕТРАЛЬНОЙ ОСИ

(

ГОЛОВКИ ДЛЯ РАСТОЧКИ И ОБТОЧКИ

) ..................................... 58



6.



СОЗДАНИЕ ФАЙЛОВ КОРРЕКТОРОВ И СРОКА СЛУЖБЫ ИНСТРУМЕНТА ................................. 60



6.1.



Ф

АЙЛ КОРРЕКТОРОВ

FILCOR .......................................................................................................................... 60



6.1.1.



Занесение значений корректировок инструмента в файл FILCOR ................................................... 61



6.1.2.



Индикация и модификация значений коррекций .................................................................................. 62



6.2.



Ф

АЙЛ СРОКА СЛУЖБЫ ИНСТРУМЕНТА

GETOOL ............................................................................................. 63



6.2.1.



Создание файла срока службы инструмента GETOOL ..................................................................... 63



6.2.2.



Контроль срока службы инструмента ................................................................................................ 64



7.



УСТАНОВКА ОСЕЙ НА НУЛЕ ........................................................................................................................ 66



8.



РУЧНОЕ ПЕРЕМЕЩЕНИЕ ОСЕЙ .................................................................................................................. 67



8.1.



Б

ЕЗРАЗМЕРНЫЕ РУЧНЫЕ ПЕРЕМЕЩЕНИЯ

 .......................................................................................................... 67



8.2.



Ф

ИКСИРОВАННЫЕ ПЕРЕМЕЩЕНИЯ

 ................................................................................................................... 67



8.3.



Э

ЛЕКТРОННЫЙ ШТУРВАЛ

 ................................................................................................................................. 67



9.



ЭЛЕКТРОННЫЙ КОМПЕНСАЦИОННЫЙ ШТУРВАЛ ............................................................................ 69



10.



РАБОТА В РЕЖИМЕ «РУЧНОЙ ВВОД КАДРА» («MDI») ..................................................................... 70



11.



ИСПЫТАНИЕ УПРАВЛЯЮЩЕЙ ПРОГРАММЫ ................................................................................... 71



11.1.



И

СПЫТАНИЕ

УП



ПРИ БЛОКИРОВКЕ ПРИВОДА

 .............................................................................................. 71



11.2.



И

СПЫТАНИЕ

УП



БЕЗ ДЕТАЛИ

........................................................................................................................ 71



11.3.



И

СПЫТАНИЕ

УП



В РЕЖИМЕ

«КАДР»



С ИСПОЛЬЗОВАНИЕМ КОРРЕКТОРА БЫСТРОГО ХОДА

 ......................... 72



12.



ВЫПОЛНЕНИЕ УПРАВЛЯЮЩЕЙ ПРОГРАММЫ ................................................................................ 74



13.



КОМАНДА «СБРОС» ...................................................................................................................................... 75



14.



ВОЗВРАТ В ОТПРАВНУЮ ТОЧКУ ПОСЛЕ РУЧНОГО ПЕРЕМЕЩЕНИЯ, СЛЕДУЮЩЕГО

ПОСЛЕ КОМАНДЫ «СТОП» ................................................................................................................................... 76



15.



ВОЗОБНОВЛЕНИЕ ЦИКЛА ОБРАБОТКИ ПОСЛЕ КОМАНДЫ «СТОП»........................................ 77



16.



ЗАПОМНЕННЫЙ ПОИСК КАДРА.............................................................................................................. 78



16.1.



А

ВТОМАТИЧЕСКИЙ ЗАПОМНЕННЫЙ ПОИСК ПРЕРВАННОГО КАДРА

 .............................................................. 78



16.2.



З

АПОМНЕННЫЙ ПОИСК ВВЕДЁННОГО КАДРА

 ................................................................................................ 79



17.



НЕЗАПОМНЕННЫЙ ПОИСК КАДРА ........................................................................................................ 80



18.



ВОЗОБНОВЛЕНИЕ ЦИКЛА ОБРАБОТКИ ПОСЛЕ ВЫКЛЮЧЕНИЯ СТАНКА ............................. 81



19.



ФУНКЦИЯ ДРОБЛЕНИЯ СТРУЖКИ ......................................................................................................... 82



19.1.



Р

АЗРЕШЕНИЕ

/

ЗАПРЕТ ДРОБЛЕНИЯ СТРУЖКИ

(RTR) ..................................................................................... 82



19.1.1.



Шаг дробления стружки (SRT) ............................................................................................................. 82



19.2.



В

ЫДЕРЖКА ВРЕМЕНИ ДРОБЛЕНИЯ СТРУЖКИ

(PRT) ...................................................................................... 82



19.3.



С

КОРОСТЬ ДРОБЛЕНИЯ СТРУЖКИ

(VRT) ...................................................................................................... 83



20.



РЕЖИМ ОБУЧЕНИЯ (TEACHING) ............................................................................................................. 84



21.



ФУНКЦИЯ АКТИВНОГО СБРОСА ВЫПОЛНЕНИЯ КАДРА .............................................................. 85



22.



ОБРАТНОЕ ДВИЖЕНИЕ ПО ПРОФИЛЮ (MBR) ................................................................................... 87



23.



ПРИМЕНЕНИЕ ГРАФИЧЕСКОЙ ВИДЕОСТРАНИЦЫ #6 .................................................................... 88



23.1.



Г

РАФИКА ДВИЖЕНИЯ ИНСТРУМЕНТА

............................................................................................................ 88



23.1.1.



Определение двухмерного графического поля (UCG) .......................................................................... 88



23.1.2.



Определение двухмерного графического поля для трёх осей (UCG).................................................. 90



23.1.3.



Воспроизведение с неподключенными осями ........................................................................................ 91



23.1.4.



Воспроизведение с осями в движении ................................................................................................... 91



23.2.



Т

РЁХМЕРНАЯ ГРАФИКА

 ................................................................................................................................. 92



23.2.1.



Определение трёхмерного графического поля (UCG) ......................................................................... 92



23.2.2.



Управляющие клавиши для 3D-объекта ............................................................................................... 92



Руководство оператора NC-200, NC-210, NC-220, NC-230

5



23.2.3.



Определение трёхмерного графического поля для фрезерной обработки (UCG) ............................ 93



23.2.4.



Определение трёхмерного графического поля для токарной обработки (UCG) ............................. 94



23.2.5.



Определение изображения режущей кромки инструмента в трёхмерной графике ....................... 98



23.2.5.1.



Фрезерная трёхмерная графика ......................................................................................................................... 98



23.2.5.2.



Токарная трёхмерная графика............................................................................................................................ 98



23.3.



О

СЦИЛЛОГРАФИРОВАНИЕ

 ........................................................................................................................... 102



23.3.1.



Осциллографирование в реальном времени ........................................................................................ 103



23.3.1.1.



Установка осциллографирования в реальном времени (DBT) ...................................................................... 103



23.3.1.2.



Удаление осциллографирования в реальном времени ................................................................................... 103



23.3.1.3.



Осциллографирование в реальном времени (GSE) ........................................................................................ 104



23.3.2.



Осциллографирование в режиме запоминания .................................................................................. 105



23.3.2.1.



Осциллографирование в режиме запоминания движения отдельной оси (MDV, MPT, MTO) .................. 105



23.3.2.2.



Осциллографирование в режиме запоминания движения по профилю (RLG, VLG) .................................. 108



23.3.2.3.



Удаление осциллографирования в режиме запоминания .............................................................................. 109



24.



СООБЩЕНИЯ ДЛЯ ОПЕРАТОРА ............................................................................................................. 110



24.1.



Ф

АЙЛ

RUMES1 .......................................................................................................................................... 110



24.1.1.



C

ообщения файла RUMES1 ................................................................................................................. 110



24.1.2.



Описание ошибок файла RUMES1 ...................................................................................................... 111



24.2.



Ф

АЙЛ

RUMES2 .......................................................................................................................................... 112



24.2.1.



Сообщения файла RUMES2 ................................................................................................................. 112



24.2.2.



Описание сообщений файла RUMES2 ................................................................................................. 113



24.3.



Ф

АЙЛ

RUMES3 .......................................................................................................................................... 113



24.3.1.



Сообщения файла RUMES3 ................................................................................................................. 113



24.3.2.



Описание сообщений файла RUMES3 ................................................................................................. 114



24.4.



Ф

АЙЛ

RUMES4 .......................................................................................................................................... 115



24.4.1.



Сообщения файла RUMES4 ................................................................................................................. 115



24.4.2.



Описание сообщений файла RUMES4 ................................................................................................. 117



24.5.



Ф

АЙЛ

MESSAG.......................................................................................................................................... 126



25.



СВЯЗЬ УЧПУ С ПЕРИФЕРИЙНЫМИ УСТРОЙСТВАМИ. ПОДКЛЮЧЕНИЕ УЧПУ К

ЛОКАЛЬНОЙ СЕТИ ................................................................................................................................................. 127



25.1.



С

ВЯЗЬ

УЧПУ



С

FDD .................................................................................................................................. 127



25.2.



С

ВЯЗЬ

УЧПУ



С

ПК ..................................................................................................................................... 127



25.3.



П

ОДКЛЮЧЕНИЕ

УЧПУ



К ЛОКАЛЬНОЙ СЕТИ

 ............................................................................................... 128



25.3.1.



Этапы подготовки УЧПУ к работе в сети ....................................................................................... 128



25.3.2.



Настройка сети. Меню SNT ................................................................................................................ 129



25.3.3.



Использование ресурсов сети. Меню SMP ......................................................................................... 133



ПРИЛОЖЕНИЕ А (ОБЯЗАТЕЛЬНОЕ) ПРОГРАММА DEBUG.EXE ................................................................ 136



А.1



В

ЫЗОВ ПРОГРАММЫ

DEBUG.EXE ................................................................................................................. 136



А.2



О

ПИСАНИЕ ВИДЕОСТРАНИЦЫ ПРИ РАБОТЕ С ПРОГРАММОЙ

DEBUG.EXE .................................................... 136



А.3



М

ЕНЮ

SPEPN

 ON

И OFF

SPEPN ..................................................................................................................... 137



А.4



М

ЕНЮ

M

ODIFY

 ............................................................................................................................................... 137



А.5



М

ЕНЮ

D

ISPLAY

 ............................................................................................................................................... 139



А.6



М

ЕНЮ

E

XIT

 ..................................................................................................................................................... 139



ПЕРЕЧЕНЬ СОКРАЩЕНИЙ ................................................................................................................................... 140



ПЕРЕЧЕНЬ РИСУНКОВ .......................................................................................................................................... 140



ПЕРЕЧЕНЬ ТАБЛИЦ ................................................................................................................................................ 141





6


1 .



Н А З Н А Ч Е Н И Е   П Р О Г Р А М М



1.1 В состав ПрО УЧПУ входят программы:


1)

CNC.RTB (CNC.EXE);

2)



DEBUG.EXE.



1.1.1.  В  базовое  ПрО  УЧПУ  до  версии  3.60.Р  входит  программа

CNC.EXE,

которая  имеет  16  разрядную  систему, совместимую с опера-

ционной системой (ОС) MS DOS.

1.1.2. В базовом ПрО УЧПУ, начиная с версии 3.60.Р, программа

CNC.EXE

заменена на CNC.RTB, которая имеет 32 разрядную ОС реаль-

ного  времени  RTOS-32.  ОС  RTOS-32  позволила  расширить  возможности

ПрО,  например,  применять  визуальное  программирование  для  создания

и редактирования УП. Информация об этом приведена в документе «Ру-

ководство оператора. Часть 2. Визуальное программирование».

Кроме  этого,  ОС  RTOS-32  позволила,  начиная  с  версии  ПрО

3.77.Р,  применить  трёхмерную  графику  при  выводе  изображений  на

экран дисплея.



Примечание – Кодирование версий ПрО приведено в документе «Руководство по

характеризации».



1.2  Программа  CNC.RTB  (CNC.EXE)  предназначена  для  управления

металлообрабатывающим оборудованием.

1.2.1 Программа реализует алгоритмы:


1)

формирования перемещений;

2)

управления приводом;

3)

расшифровки УП;

4)

ввода/вывода УП и служебной информации;

5)

управления автоматикой;

6)

индикации;

7)

диагностики.



1.2.2  Программа  CNC.RTB  (CNC.EXE)  осуществляет  управление

оборудованием  с  помощью  аппаратных  модулей,  среди  которых  можно

выделить:



1)

модуль CPU;

2)



модуль  ECDA,  управляющий  фотоэлектрическими

датчиками,  выходами  ЦАП  и  электронным  штурва-

лом и датчиком касания;

3)



модуль  ECDP,  управляющий  фотоэлектрическими

датчиками,  выходами  ЦИП,  ЦАП,  электронным

штурвалом  и  устройствами  с  выходными  аналого-

выми сигналами;

4)



модуль  I/O,  управляющий  дискретными  каналами

вх./вых.



1.3 Программа CNC.RTB (CNC.EXE) обеспечивает два режима рабо-

ты УЧПУ:

1)

режим «КОМАНДА»;

2)



режим «УПРАВЛЕНИЕ СТАНКОМ».


1.3.1

Режим «КОМАНДА» используется для ввода и редактирования

УП и для работы с файлами программ.

Руководство оператора NC-200, NC-210, NC-220, NC-230

7



1.3.2  Режим  «УПРАВЛЕНИЕ  СТАНКОМ»  предназначен  для  управления

работой станка и контролем над состоянием текущего процесса.

Диалог  оператора  с  системой  в  режиме  «УПРАВЛЕНИЕ  СТАНКОМ»

осуществляется  через  видеостраницы:  #1-#5, #6, #7.  Вывод  алфавит-

но-цифровой информации осуществляется на видеостраницы #1-#5 и #7.

Вывод графической информации - на видеостраницу #6.

В  режиме  «УПРАВЛЕНИЕ  СТАНКОМ»  можно  задать  8  режимов  работы

со станком:


1)

«MDI»

–

режим «РУЧНОЙ ВВОД КАДРА»;

2)

«AUTO»

–

режим «АВТОМАТИЧЕСКИЙ»;

3)

«STEP»

–

режим «КАДР»;

4)

«MANU»

–

режим «БЕЗРАЗМЕРНЫЕ РУЧНЫЕ ПЕРЕМЕЩЕНИЯ»;

5)

«MANJ»

–

режим «ФИКСИРОВАННЫЕ РУЧНЫЕ ПЕРЕМЕЩЕНИЯ»;

6)

«PROF»

–

режим «АВТОМАТИЧЕСКИЙ ВОЗВРАТ НА ПРОФИЛЬ»;

7)

«HOME»

–

режим «ВЫХОД В НОЛЬ»;

8)

«RESET»

–

режим «СБРОС».



1.4 Программа DEBUG.EXE оказывает помощь при обнаружении при-

чин  нарушения  работы  УЧПУ  со  станком  или  при  неисправности  выше-

указанных модулей.

1.5

Фирма-изготовитель поставляет УЧПУ, полностью готовое для

первого включения. Порядок установки УЧПУ и его подготовка к рабо-

те выполняется в соответствии с документом «Руководство по эксплу-

атации»  (раздел  «Порядок  установки,  подготовка  к  работе,  порядок

работы УЧПУ»).

1.5.1

Выбор  режима  для  работы  CNC32/DEBUG  производится  после

включения  и  успешного  завершения  самодиагностики  УЧПУ,  когда  про-

изойдёт  загрузка  операционной  системы  (DOSvX.XX),  и на экране по-

явятся опции меню:



-

  DEBUG;

-

  CNC32;

-

  NET.



Далее  в  течение  двух-трёх  секунд  из  меню  необходимо  выбрать

нужную опцию режима работы DEBUG или CNC32. По умолчанию УЧПУ ав-

томатически загружается в режиме CNC32.

1.5.2

При  выборе  режима  DEBUG  загружается  программа

DEBUG.EXE.

Работа в режиме DEBUG описана в приложении А.

При выходе из режима DEBUG по клавише «Е» («Exit») УЧПУ пере-

ходит в режим ожидания команды: DOS (C:\).

Работа в режиме DOS и его команды достаточно подробно описаны

в других массовых изданиях, поэтому этот режим не является предме-

том рассмотрения в эксплуатационной документации на УЧПУ.

1.5.3

При  выборе  опции  CNC32  загружается  программа  CNC.RTB,

которая,  используя  файлы  характеризации  фирмы  изготовителя  УЧПУ,

выйдет  в  режим  работы  УЧПУ  «УПРАВЛЕНИЕ  СТАНКОМ»  на  видеостраницу
#1.

Далее  данные  файлы  характеризации  можно  использовать  как  за-

готовки  для  создания  собственных  файлов  или  для  управления  кон-

кретным оборудованием.



8


2 .



П У Л Ь Т   О П Е Р А Т О Р А

2 . 1 .



Панель пульта оператора

В  состав  УЧПУ  входит  пульт  оператора,  который  обеспечивает

выполнение всех функций управления и контроля в системе «ОПЕРАТОР-

УЧПУ-СТАНОК». Конструктивно ПО встроен в моноблок УЧПУ таким обра-

зом, что панель ПО представляет собой лицевую панель УЧПУ. В каче-

стве  элементов  управления  используются  кнопки,  клавиши  и  переклю-

чатели, а в качестве элементов контроля – дисплей и светодиоды.

Панель  ПО  представлена  на  рисунке  2.1.  Она  состоит  из  пяти

секций.

В  центральной  секции  расположен  жидкокристаллический  дисплей

TFT 10.4”.

Внизу под дисплеем расположена горизонтальная секция функцио-

нальной клавиатуры с клавишами «F1»-«F8», а справа от дисплея рас-

положена вертикальная секция функциональной клавиатуры с клавишами
«F11»-«F18», «

ПРОКРУТКА» и «ПЕРЕХОД».

Нижняя часть отведена под секцию алфавитно-цифрового наборно-

го поля.

В правой верхней части расположена секция станочной консоли с

элементами  управления  и  индикации.  В  секции  станочной  консоли

установлены:



•

светодиоды «AC», «DC», «ER»;

•

замок с ключом или кнопка включения УЧПУ;

•

кнопка «АВАРИЙНЫЙ ОСТАНОВ»;

•

кнопка «ПУСК»;

•

кнопка «СТОП»;

•

переключатель корректор подачи «F»;

•

переключатель корректор подач «JOG»;

•

переключатель корректор скорости вращения шпинделя «S»;

•

переключатель  режимов  работы  со  станком  «MDI»…«RESET»

для УЧПУ NC-210, NC-220, NC-230.

2 . 2 .



Элементы управления пульта оператора

2 . 2 . 1 .



Индикаторы

AC –

индикатор подачи сетевого питания (зелёного цвета):



•

индикатор горит – сетевое питание подано на УЧПУ/сете-

вое питание исправно;

•

индикатор не горит - сетевое питание отсутствует/сете-

вое питание неисправно.



Руководство оператора NC-200, NC-210, NC-220, NC-230

9










































а) УЧПУ NC-200




Рисунок 2.1 – Панель пульта оператора





F1

F2  F3

F4

F5

F6

F7

F8

F11

F12

F13



F14



F15

F16

F17

1

 !

2

 @

3

 #

4

 $

5

 %

6

 ^

7

 &

8

 *

9

 (

0

 )

[

 =

Esc

Q  W  E  R  T  Y  U  I  O  P

:

 ;

L

K

J

H

G

F

D

S

A

]

 +

“
 ‘

Z  X  C  V  B  N  M

<

 ,

>

 .

Space

Del

Ins

PgDn

PgUp

Alt



Ctr



Shift

|

 \




JOG

0

25

50

75

100

125

80

90

110

100

120

F18

-

 -

Tab





?
  /

NC - 200

F         %

S         %

ON

AC

DC  ER

10











































б) УЧПУ NC-210, NC-220, NC-230 (основной корпус)




Рисунок 2.1 – Панель пульта оператора










F1

F2  F3

F4

F5

F6

F7

F8

F11

F12

F13



F14



F15

F16

F17

1

 !

2

 @

3

 #

4

 $

5

 %

6

 ^

7

 &

8

 *

9

 (

0

 )

[

 =

Esc

Q  W  E  R  T  Y  U  I  O  P

:

 ;

L

K

J

H

G

F

D

S

A

]

 +

“
 ‘

Z  X  C  V  B  N  M

<

 ,

>

 .

Space

Del

Ins

PgDn

PgUp

Alt



Ctr



Shift

|

 \




JOG

F         %

0

25

50

75

100

125

80

90

110

100

120

F18

-

 -

Tab





?
  /

NC - 210

MDI

AUTO



STEP

MANU

MANJ

PROF

HOME



RESET

S         %

ON

AC

DC  ER

Руководство оператора NC-200, NC-210, NC-220, NC-230

11













































в) УЧПУ NC-210, NC-220, NC-230 (корпус А)




Рисунок 2.1 – Панель пульта оператора





JOG



F


0

25

50

75

100

125

80

90

110

100

120

MDI

AUTO

STEP

MANU

MANJ

PROF

HOME



RESET

S


ON

AC

DC  ER

Пластмассовая накладка

  NC-210

Секция дисплея





F11

F12

F13

F14

F15

F16

F17

F18

F1

F2

F3

F4

F5

F6

F7

F8

1

 !

2

 @

3

 #

4

 $

5

 %

6

 ^

7

 &

8

 *

9

 (

0

 )

[

 =

Esc

Q

W

E

R

T

Y

U

I

O

P

:

 ;

L

K

J

H

G

F

D

S

A

]

 +

“
 ‘

Z

X

C

V

B

N

M

<

 ,

>

 .

Space

Del

Ins

PgDn

PgUp

Alt



Ctrl

Shift

|

 \




-

 -

Tab





?
  /

Секция

станочной консоли

Секция

функциональной

клавиатуры

Секция

алфавитно-цифровой клавиатуры

12


DC –

индикатор включения питания УЧПУ (зелёного цвета):


•

индикатор горит – питание УЧПУ включено;

•

индикатор не горит - питание УЧПУ выключено или неис-

правно.



ER –

индикатор ошибки в работе УЧПУ (красного цвета);

индикатор загорается, если в работе УЧПУ системой «WATCH
DOG»

выявлена ошибка, при этом снимается сигнал готовно-

сти УЧПУ.

2 . 2 . 2 .



Выключатели и кнопки





Сетевой выключатель (

замок

с ключом

)



Используется  для  включения/выключения  (ON/OFF)  питания  УЧПУ

поворотом ключа в замке.




Кнопка АВАРИЙНОГО ОСТАНОВА
(

кнопка-грибок красного цвета

)






Кнопка должна отключать управляющее напряжение со станка. Для

подготовки повторного включения станка после аварийного отключения

необходимо  повернуть  кнопку  до  щелчка  в  направлении,  указанном

стрелками  на  кнопке.  Действия,  выполняемые  по  данной  кнопке  на

станке, и их порядок обеспечивает разработчик системы.





ПУСК

(кнопка зелёного цвета с индикацией)


1.



Управляет  выполнением  программы  в  режимах  «АВТОМАТИЧЕСКИЙ»

и  «КАДР»  и  движением  осей  в  режимах  «РУЧНОЙ  ВВОД  КАДРА»,
«

БЕЗРАЗМЕРНЫЕ  РУЧНЫЕ  ПЕРЕМЕЩЕНИЯ», «ФИКСИРОВАННЫЕ  РУЧНЫЕ

ПЕРЕМЕЩЕНИЯ», «АВТОМАТИЧЕСКИЙ ВОЗВРАТ НА ПРОФИЛЬ», «ВЫХОД В

НОЛЬ».

2.



Выполняет общий сброс системы, если в УЧПУ установлен режим
«

СБРОС»(«RESET»)  (выбор  режимов  работы выполняется со ста-

ночной панели).

3.



Выполняет  движения  в  режимах  «БЕЗРАЗМЕРНЫЕ  РУЧНЫЕ  ПЕРЕМЕ-

ЩЕНИЯ», «ФИКСИРОВАННЫЕ  РУЧНЫЕ  ПЕРЕМЕЩЕНИЯ»  и  «АВТОМАТИЧЕС-

КИЙ ВОЗВРАТ НА ПРОФИЛЬ» при нажатой кнопке «СТОП».

Руководство оператора NC-200, NC-210, NC-220, NC-230

13





СТОП (

кнопка красного цвета с индикацией)





Останавливает движение с управляемым замедлением и устанавли-

вает режим «HOLD». Для того чтобы выйти из режима «HOLD», необхо-

димо снова нажать клавиши «СТОП» и «ПУСК». Не действует при наре-

зании резьбы.

2 . 2 . 3 .



Переключатели

Переключатель - корректор скоро-

сти вращения шпинделя «S»



В режиме «УПРАВЛЕНИЕ СТАНКОМ» позволяет изме-

нять  скорость  вращения  шпинделя.  Шаг  изменения

скорости  вращения  шпинделя  может  быть  установлен

при характеризации.



Переключатель - корректор подачи
« F »



В режиме «УПРАВЛЕНИЕ СТАНКОМ» позволяет изме-

нять величину рабочей подачи. Шаг изменения подачи

может  быть  установлен  при  характеризации.  Не  дей-

ствует при нарезании резьбы.



Переключатель - корректор подач
« J O G »

В  режиме  «УПРАВЛЕНИЕ  СТАНКОМ»  определяет

скорость  и  направление  ручных  перемещений.  Пере-

ключатель  в  диапазоне  от  0%  до +100% в сочетании

с  командой  URL=1  управляет  скоростью  перемещений

на  быстром  ходу  (при  G00).  Шаг  изменения  подачи

может быть установлен при характеризации.





Переключатель режимов работы

станка «MDI»,…,«RESET»

(для УЧПУ NC-210, NC-220, NC-230)





Переключатель  режимов  позволяет  с  ПО  УЧПУ  в  режиме

«

УПРАВЛЕНИЕ СТАНКОМ» задать режим работы станка. Активизация пере-

ключателя задаётся инструкцией CWP при характеризации системы.



Переключателем задают следующие режимы работы станка:

HOME

PROF

MDI

AUTO

STEP

MANU

MANJ

RESET

14


•     « M D I »   –

режим «РУЧНОЙ ВВОД КАДРА»:

при  нажатии  кнопки  «ПУСК»  выполняется  отработка

кадра, набранного в строке ввода/редактирования.

•   « A U T O »   –

режим «АВТОМАТИЧЕСКИЙ»:

при  нажатии  кнопки  «ПУСК»  выполняется  отработка

всей УП кадр за кадром.

•   « S T E P »   –

режим «КАДР»:

при нажатии кнопки «ПУСК» выполняется отработка од-

ного кадра УП.

•   « M A N U »   –

режим «БЕЗРАЗМЕРНЫЕ РУЧНЫЕ ПЕРЕМЕЩЕНИЯ»:

с нажатием кнопки «ПУСК» ось, выбранная с клавиату-

ры  нажатием  клавиши  «СДВИГ  НА  СТРОКУ  ВПЕРЁД»  или
«

СДВИГ НА СТРОКУ НАЗАД», начинает двигаться со ско-

ростью  и  в  направлении,  выбираемыми  переключателем

корректора  подач  «JOG».  При  отпускании  кнопки
«

ПУСК» ось останавливается.

•   « M A N J »   –

режим «ФИКСИРОВАННЫЕ РУЧНЫЕ ПЕРЕМЕЩЕНИЯ»:

с нажатием кнопки «ПУСК» выбранная ось смещается на

величину  перемещения,  введенную  с  клавиатуры  при

помощи  кода  JOG  (например,  JOG=50).  Скорость  и

направление  выбираются  переключателем  корректора

подач «JOG».

•  « P R O F »   –

режим «АВТОМАТИЧЕСКИЙ ВОЗВРАТ НА ПРОФИЛЬ»:

при нажатии кнопки «ПУСК» выполняется возврат в от-

правную  точку  на  профиле  после  ручного  перемещения

от  профиля.  Возврат  осуществляется  с  выбором  оси

при  использовании  кода  RAP=0  или  автоматически  ось

за  осью  в  обратном  порядке,  выполненным при их от-

воде,  с  использованием  кода  RAP=1.  Скорость  и

направление  выбираются  переключателем  корректора

подач «JOG». Движение начинается с нажатием клавиши
«

ПУСК».

•   « H O M E »   –

режим «ВЫХОД В НОЛЬ»:

при  нажатии  кнопки  «ПУСК»  осуществляется  выход  в

исходную  позицию  оси  (в  позицию  микровыключателя

абсолютного  нуля  оси),  выбранной  с  клавиатуры  кла-

вишами  «СДВИГ  НА  СТРОКУ  ВПЕРЕД»  или  «СДВИГ  НА

СТРОКУ НАЗАД».

•   « R E S E T »   –

режим «СБРОС»:

при  нажатии  кнопки  «ПУСК»  обнуляется  информация,

находящаяся  в  динамическом  буфере.  Осуществляется

Руководство оператора NC-200, NC-210, NC-220, NC-230

15



выбор  нулевой  начальной  точки  для  всех осей, и вы-

бранная  УП  устанавливается  на  первый  кадр.  Сбрасы-

ваются  текущие  M, S, T  функции.  Корректора  инстру-

ментов и начальных точек, занесённые в соответству-

ющие файлы, не стираются.

2 . 2 . 4 .



Функциональная клавиатура

Назначение  функциональных  клавиш  «F1»–«F8», «F11»-«F18»  опи-

сано  в  следующих  разделах  документа  при  описании  их  применения  в

режимах отображения информации на дисплее УЧПУ.

2 . 2 . 5 .



Клавиатура  алфавитно-цифрового  наборного

поля

Основные  алфавитно-цифровые  клавиши  наборного  поля  соответ-

ствуют  по  своему  расположению  и  назначению  клавишам  компьютерной

клавиатуры.

Кроме  основных  алфавитно-цифровых  клавиш,  на  наборном  поле

расположено  несколько  специальных  клавиш,  назначение  которых  при-

ведено ниже.






ПЕРЕХОД



Обеспечивает  переход  из  режима  «КОМАНДА»  в  режим  «УПРАВЛЕНИЕ

СТАНКОМ» и обратно. Может быть использована при работе в програм-

мах ПК как клавиша «F1».






ПРОКРУТКА



Выполняет  переход  между  видеостраницами  #1-#5  и #7 и переход

из  видеостраницы  #6  в  видеостраницу  #7.  Обеспечивает  переход  на

вторую страницу и обратно в меню «Среда» при компиляции программы
PLC.

Обеспечивает  прокрутку  меню  в  редакторе  УЧПУ. Может быть ис-

пользована при работе в программах ПК как клавиша «

F 1 0 »

.






ВОЗВРАТ НА ШАГ



Перемещает курсор влево от текущего положения.

16






СДВИГ ВПЕРЁД



Перемещает курсор вправо от текущего положения.




СДВИГ НА СТРОКУ НАЗАД


1.



В режиме «КОМАНДА»:



•

вызывает из буфера памяти любую из последних введённых

восьми команд для повторного ввода клавишей «ENTER»;

•

при редактировании УП используется для возврата курсора

к предыдущему кадру.



2.



В режиме «УПРАВЛЕНИЕ СТАНКОМ»:



•

используется  для  поиска  кадра,  с  которого  может  быть

начата  отработка  УП  в  режимах  работы  «STEP» («КАДР»)

или «AUTO» («Автоматический»);

•

используется  при  выборе  оси  для  движения  в  режимах
«MANU», «MANJ», «PROF», «HOME»;

•

в сочетании с клавишей «ALT» прокручивает из буфера ко-

манд для повторного выполнения:



-



любую из последних 16 введённых команд посредством

клавиши «ENTER» во всех режимах работы, кроме ре-

жима «MDI» («РУЧНОЙ ВВОД КАДРА»);

-



любой из последних 16 введенных кадров посредством

клавиши  «ПУСК»  в  режиме  «MDI» («РУЧНОЙ  ВВОД

КАДРА»).





СДВИГ НА СТРОКУ ВПЕРЁД



1.



В режиме «КОМАНДА»:



•

вызывает из буфера памяти любую из последних введённых

восьми команд для повторного ввода клавишей «ENTER»;

•

при редактировании УП используется для перемещения кур-

сора к следующему кадру.



2.



В режиме «УПРАВЛЕНИЕ СТАНКОМ»:



•

используется  для  поиска  кадра,  с  которого  может  быть

начата  отработка  УП  в  режимах  работы  «STEP» («КАДР»)

или «AUTO» («АВТОМАТИЧЕСКИЙ»);

Руководство оператора NC-200, NC-210, NC-220, NC-230

17



•

используется  при  выборе  оси  для  движения  в  режимах
«MANU», «MANJ», «PROF», «HOME»;

•

в сочетании с клавишей «ALT» прокручивает из буфера ко-

манд для повторного выполнения:



-



любую из последних 16 введённых команд посредством

клавиши «ENTER» во всех режимах работы, кроме ре-

жима «РУЧНОЙ ВВОД КАДРА» («MDI»);

-



любой  из  последних  16-ти  введённых  кадров  посред-

ством клавиши «ПУСК» в режиме «РУЧНОЙ ВВОД КАДРА»
(«MDI»).



E N T E R

Начинает выполнение команды или выполняет ввод набо-

ра  информации.  Ввод  можно  выполнять  в  любом  режиме
(«

РУЧНОЙ  ВВОД  КАДРА», «КАДР», «АВТОМАТИЧЕСКИЙ», «РУЧНЫЕ

ПЕРЕМЕЩЕНИЯ», «ВОЗВРАТ  НА  ПРОФИЛЬ», «ВЫХОД  В  НОЛЬ»,

«

СБРОС»), в том числе, и во время отработки УП или отдельного кад-

ра.





S h i f t



При нажатии временно устанавливает регистр клавиатуры, обрат-

ный текущему регистру.





ОТМЕНА



Используется  для  очистки  дисплея.  В  фазе  управления  станком

служит для установки УП на первый кадр или на последний выполнен-

ный кадр, если после него был выполнен просмотр программы по кла-

вишам «СДВИГ НА СТРОКУ НАЗАД» и «СДВИГ НА СТРОКУ ВПЕРЕД».





УДАЛИТЬ



Удаляет последний символ, выведенный на дисплей в строке вво-

да и редактирования команды, кадра или в редакторе.





D E L



В режиме «УПРАВЛЕНИЕ СТАНКОМ» очищает строку ввода и редакти-

рования кадра и сообщения об ошибках.
