Диафрагмы для расходомеров

209

Пример записи при заказе комплекта фланцев или фланцевого соединения

(соответственно строкам заказа диафрагм)

1. Тип комплекта фланцев или фланцевого соединения.
2. Условное давление, Ру, для фланца.
3. Диаметр условного прохода, Dу.
4. Исполнение фланцев по материалам (соответствует материалу заказчика).
5. Конструктивное исполнение фланцев:

ГОСТ 12.820 $ плоские фланцы;
ГОСТ 12.821 $ усиленное исполнение фланцев.

6. Наружный диаметр трубопровода х толщина стенки.

Пример записи при заказе монтажного кольца

(соответственно строкам заказа диафрагм)

Монтажное кольцо ДКС

Ру 0,6

Dу 50

57х3

Монтажное кольцо ДКС

Ру 6,3

Dу 100

108х4

Монтажное кольцо ДБС

Ру 4

Dу 500

530х10

1

2

3

4

1. Тип монтажного кольца.
2. Условное давление, Ру, монтажного кольца.
3. Диаметр условного прохода, Dу.
4. Наружный диаметр трубопровода х толщина стенки.
Внимание! По желанию заказчика возможно изготовление импульсных линий, струевыпрямителей, конфузоров/диффузоров и пр.

Комплект фланцев ДКС

Ру 2,6

Dу 50

сталь 20 1282080,

57х3

Комплект фланцев ДКС

Ру 6,3

Dу 100

сталь 20 1282180,

108х4

Комплект фланцев ДБС

Ру 4

Dу 500

09Г2С

1282180,

530х10

1

2

3

4

5

6

Фланцевое соединение ДКС

Ру 0,6

Dу 50

сталь 20 1282080,

57х3

Фланцевое соединение ДКС

Ру 6,3

Dу 100

сталь 20 1282180,

108х4

Фланцевое соединение ДБС

Ру 4

Dу 500

09Г2С

1282180,

530х10

1

2

3

4

5

6

КОМПЛЕКТ ПОСТАВКИ

1. При заказе диафрагмы:

$ диафрагма с клеймом Госповерителя в сборе с камерой и уплотнительной прокладкой (паронит);
$ паспорт на диафрагму с печатью Госповерителя;
$ расчет диафрагмы в программе

"Расходомер ИСО" по ГОСТ 8.586
ВНИИМС, г.Казань;
"Расходомер СТ" по ГОСТ 8.563)
ВНИИМС, г.Казань;
"Расходомер СП$М" по РД 50$411)
РИВЦ, г.Киев

2. Дополнительно при заказе комплекта фланцев:

$ комплект фланцев с крепежом

2 шт.

крепеж:

$ шпильки

ст 35х

(4 или 8 шт. в зависимости от исполнения)

$ шайбы

ст.10, 20, 35, 45

(4 или 8 шт. в зависимости от исполнения)

$ гайки

ст.10, 20

(4 или 8 шт. в зависимости от исполнения)

3. Дополнительно при заказе фланцевого соединения:

$ фланцевое соединение (комплект фланцев в сборе с калиброванными патрубками 2Dу до и 2Dу после).
$ паспорт на соединение фланцевое.
$ акт измерений внутреннего диаметра трубопровода (по МИ 2638$2001 приложение 8).

4. Дополнительно при заказе монтажного кольца:

$ монтажное кольцо (ст.20).

210

Диафрагмы для расходомеров

ОПРОСНЫЙ ЛИСТ ДЛЯ ВЫБОРА ДИАФРАГМ №__________

по ГОСТ 8.586.1$5, РД 50$411, МИ2638$2001

1. Предприятие

__________________________________________________________________________________________________________________________________________________

2. Параметры измеряемой среды

2.1. Наименование измеряемой среды:

_________________________________________________________________________________________________________________

2.1.1. Полный компонентный состав природного газа (в объёмных долях):

N

2

______________________________

%,

СО

2

______________________________

%

Метан

_____________________________

%,

Этан

___________________________

%,

Пропан

_________________________

%,

н$Бутан

___________________________

%,

изо$Бутан

___________________

%,

н$Пентан

______________________

%,

изо$Пентан

______________________

%,

2.2. Барометрическое давление (мм.рт.ст или кПа)

_______________________________________________________________________________________________

2.3. Избыточное давление(кгс/см

2

 или МПа)

_______________________________________________________________________________________________________

2.4. Температура (°С)

___________________________________________________________________________________________________________________________________________

2.5. Максимальный измеряемый расход:

2.5.1. Максимальный измеряемый объёмный расход в раб. усл.(м

3

/ч)

____________________________________________________________

2.5.2. Максимальный измеряемый объёмный расход, приведённый к стандартным условиям (м

3

/ч)

_______________________

2.5.3. Максимальный измеряемый массовый расход (т/ч, кг/ч)

_________________________________________________________________________

2.6. Минимальный измеряемый расход (в единицах измерения max расхода)

__________________________________________________________

2.7. Допускаемое значение приведённой погрешности измерения расхода (не более 5%)

_________________________________________

2.8. Плотность измеряемой среды в стандартных условиях (кг/м

3

)

_________________________________________________________________________

2.8.1. Плотность измеряемой среды при рабочих условиях (кг/м

3

)

_________________________________________________________________________

2.8.2. Динамическая вязкость при раб. усл. (Па·с или кгс·с/м

2

)

_________________________________________________________________________

2.8.3. Показатель адиабаты при раб. усл.

______________________________________________________________________________________________________________

2.9. Относительная влажность измеряемой среды (% или в долях единиц)

______________________________________________________________

3. Характеристика диафрагмы и трубопровода

3.1. Тип диафрагмы (ДКС, ДБС, ДФК)

____________________________________________________________________________________________________________________

3.2. Специальное исполнение (износоустойчивая, с коническим входом)

________________________________________________________________

3.3. Исполнение диафрагмы (1, 2, 3 $ только для ДКС)

___________________________________________________________________________________________

3.4. Способ отбора перепада давления (угловой, фланцевый или 3$х радиусный)

____________________________________________________

3.5. Наружный диаметр трубопровода и толщина стенки

_______________________________________________________________________________________

3.6. Внутренний диаметр трубопровода при 20°С, измеренный по методике МИ 2638$2001, приложение 8

_______________________

3.7. Материал трубопровода

____________________________________________________________________________________________________________________________

3.7.1. Поправочный множитель на тепловое расширение материала трубопровода при температуре измеряемой среды

_____________________________________________________________________________________________________________________________________________________________________________________

3.8. Абсолютная эквивалентная шероховатость стенок трубопровода

_________________________________________________________________

4. Характеристика измерительного участка

4.1. Первое местное сопротивление (МС) до диафрагмы и его тип

_________________________________________________________________________

а) расстояние от1$го МС до диафрагмы

_________________________________________________________________________

б) диаметр трубопровода между 1$м и 2$м МС

_________________________________________________________________________

4.2.Второе МС до диафрагмы и его тип

________________________________________________________________________________________________________________

а) расстояние между 1$м и 2$м МС

____________________________________________________________________________________________________________

4.3. МС после диафрагмы (есть или нет)

_________________________________________________________________________________________________________________

а) расстояние от диафрагмы до ближайшего МС за диафрагмой (на расстоянии 10D

20

)

______________________________

4.4.Гильза термометра:

4.4.1.Место установки (до или после диафрагмы)

__________________________________________________________________________________________________

4.4.2. Наружный диаметр

_____________________________________________________________________________________________________________________________________

4.4.3.Расстояние между гильзой и диафрагмой

_____________________________________________________________________________________________________

Внимание:  Заказчик заполняет п.4 или предоставляет схему измерительного участка трубопровода. При отсутствии

информации о местных сопротивлениях, диафрагма рассчитывается без учёта местных сопротивлений, т.е. на

расстоянии 100D до диафрагмы и 10D после местных сопротивлений.

Диафрагмы для расходомеров

211

5. Характеристика преобразователей

5.1. Первый преобразователь (датчик дифференциального давления ДД)

а) Модель и пределы измерений (кПа или кгс·с/м

2

)

__________________________________________________________________________________

б) Функция преобразования 1$го преобразователя (линейная или квадратичная) ___

____________________________________

в) Погрешность 1$го преобразователя (%)

_________________________________________________________________________________________________

5.1.2. Второй преобразователь.

а) Модель и пределы измерений

______________________________________________________________________________________________________________

б) Функция преобразования 2$го преобразователя

____________________________________________________________________________________

в) Погрешность 2$го преобразователя (%)

__________________________________________________________________________________________________

5.1.3. Регистратор (планиметр)

а) Функция и погрешность регистратора (линейная или квадратичная %)

____________________________________________________

5.2. Характеристика датчика статистического давления (избыточное или абсолютное):

5.2.1. Модель и пределы измерений первого преобразователя

______________________________________________________________________________

а) Погрешность 1$го преобразователя (%)

_________________________________________________________________________________________________

5.2.2. Модель и пределы измерения  второго преобразователя

______________________________________________________________________________

а) Погрешность 2$го преобразователя (%)

__________________________________________________________________________________________________

5.2.3. Регистратор (планиметр)

а) Функция и погрешность регистратора (линейная или квадратичная %)

___________________________________________________

5.3. Характеристика датчика температуры

5.3.1. Модель и пределы измерений первого датчика

___________________________________________________________________________________________

а) Погрешность (%)

______________________________________________________________________________________________________________________________

Класс допуска: А, В, С

_______________________

Допускаемые отклонения от температуры:

a =

_______________________

b =

_______________________

5.3.2. Модель и пределы измерений второго датчика

___________________________________________________________________________________________

а) Погрешность (%)

______________________________________________________________________________________________________________________________

5.3.3. Регистратор (планиметр)

а) Функция и погрешность регистратора (линейная или квадратичная.%)___________________

6. Вычислитель (контроллер)

Модель

_________________________________________

Погрешность (%)

_________________________________________

7. Дополнительно требуется :

7.1. Монтажное кольцо (да, нет)

______________________________________________________________________________________________________________________

7.2. Комплект фланцев (да, нет)

______________________________________________________________________________________________________________________

7.3. Фланцевое соединение (комплект фланцев с патрубками 2Dу до и 2Dу после) (да, нет)

___________________________________

8. Примечания (дополнительная пара отборов, резьбовое присоединение импульсных линий и пр.)

______________________________________________________________________________________________________________________________________________________________________________________________________________________

______________________________________________________________________________________________________________________________________________________________________________________________________________________

Составил:

____________________________________________________________________________________________________________________________________________________________

(должность, подпись, ФИО)

«

_____

»

______________________________

 200

_______

 г.

Заполненный опросный лист отправить по факсу (351) 2471667 или на электронную почту metran@metran.ru, или в
региональное представитеольство ПГ "Метран" (координаты на 4й полоcе обложки каталога или на сайте www.metran.ru)

212

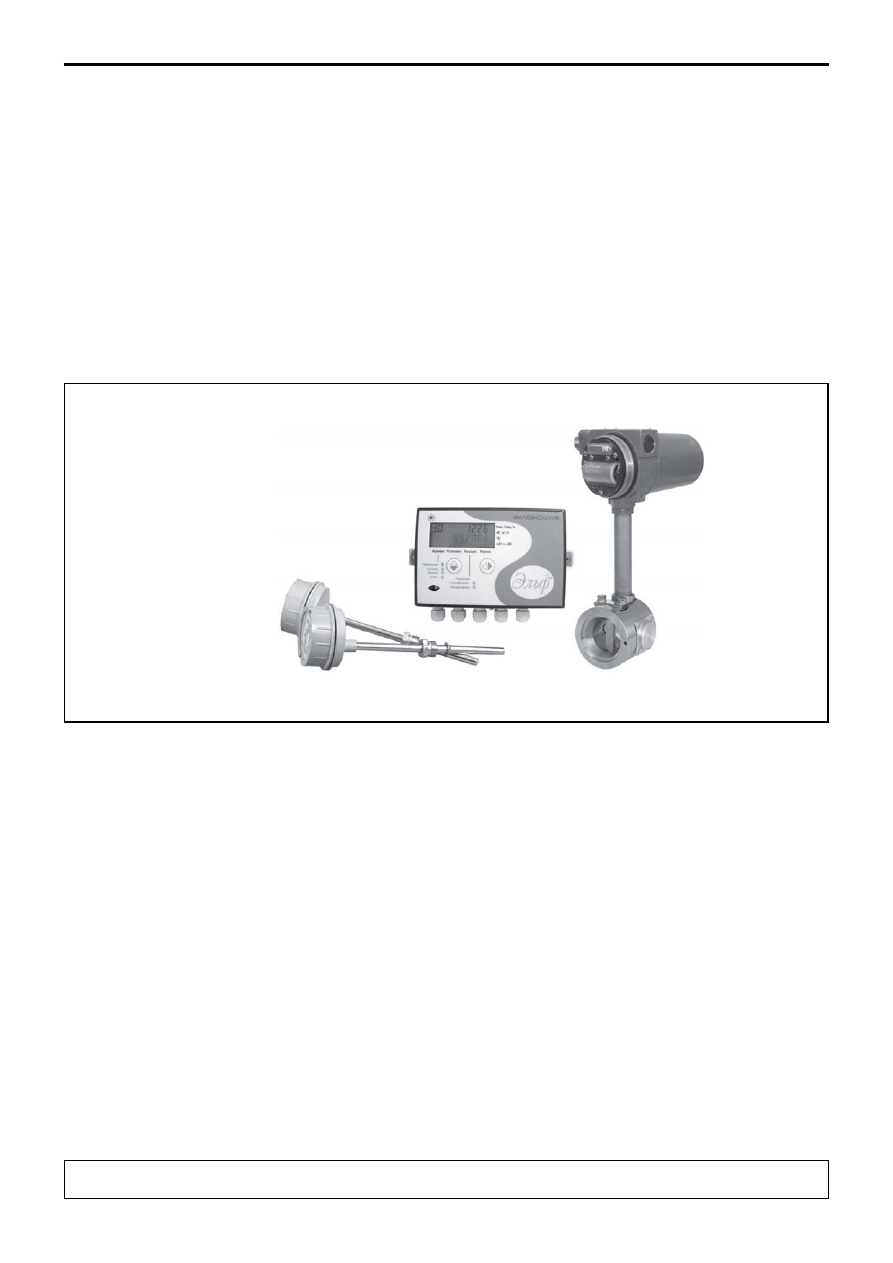

Метран421

Теплоноситель  вода сетевая по СНиП
2.04.0786 "Тепловые сети"
Диапазон температур теплоносителя

1…150°С

Разность температур теплоносителя в
подающем и обратном трубопроводах (

∆∆∆∆∆Т)

5…145°С

Давление теплоносителя: до 1,6МПа
Типоразмерный ряд преобразователей
расхода Dу 25…100 мм
Пределы измерений расхода:

0,18…200 м

3

/ч

Класс теплосчетчика:

В по ГОСТ Р 514692000

Межповерочный интервал: 3 года
Связь с внешними устройствами
вычислительной техники
Внесен в Госреестр средств измерений под
№2594903, cертификат Госстандарта
№16351, ТУ4218043125808242003

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z
z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z
z

z

z

z

z

z

z

z

z

z

Счетчик тепла

Метран421

Основные преимущества:

$ автономное батарейное питание
преобразователей расхода и тепловычислителей,
сертифицированных в составе теплосчетчика;
$ полная независимость от сбоев в
электроснабжении и колебаний напряжения в сети;
$ выбор тепловычислителя с оптимальными
функциональными возможностями;
$ разнообразные варианты схем
теплопотребления;
$ оптимальная конфигурация для различных схем
теплопотребления;
$ высокая метрологическая стабильность и
надежность работы при наличии ферромагнитных
загрязнений теплоносителя, пульсаций давления
и температуры в системе, внешних магнитных
полей;
$ минимальное образование отложений в
проточной части преобразователя расхода
Метран$320 в течение всего срока эксплуатации;
$ возможность бездемонтажной имитационной
поверки преобразователей расхода Метран$320.

Полностью энергонезависимый
комплект для коммерческого учета
тепловой энергии
на базе вихреакустического
преобразователя расхода
Метран320 c автономным
батарейным питанием!
