Метран300ПР

133

Источник питания автономный

Вариант 1. Штепсельный разъем (ШР).

Вариант 2. Сальниковый ввод (С).

Источник питания встроенный

Вариант 1. Штепсельный разъем (ШР).

Вариант 2. Сальниковый ввод (С).

Рис.2.  Схема подключения преобразователя Метран$300ПР

с выходным сигналом "замкнуто/разомкнуто" (оптопара) ко вторичному прибору.

134

Метран300ПР

Рис. 3. Схема подключения преобразователя Метран$300ПР

с аналоговым токовым выходным сигналом и интерфейсом RS485.

ПОВЕРКА

Поверка производится имитационным или

проливным методом согласно методике, утвержденной
Госстандартом РФ (см."Особенности поверки" в общем
разделе).

Межповерочный интервал $ 4 года.

НАДЕЖНОСТЬ

Средний срок службы преобразователя $ 8 лет.
Средняя наработка на отказ $ 50000 ч.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок эксплуатации $ в течение

18 месяцев со дня ввода преобразователя в эксплуатацию.

КОМПЛЕКТ ПОСТАВКИ

$ преобразователь расхода;
$ паспорт;
$ руководство по эксплуатации;
$ комплект монтажных частей (КМЧ);
$ розетка 2РМ22КПН10Г1В1 (для преобразователей с кодом
"ШР");
$ упаковка;
$ преобразователи, имеющие аналоговый выходной сигнал и
(или) цифровой интерфейс, дополнительно комплектуются
вилкой 2РМ22КПН10Ш1В1.

В комплект поставки по специальному заказу могут

входить (см.раздел "Комплект для ремонта"):
$ запасное тело обтекания (ТО);
$ приспособление для демонтажа (ПДП);
$ заглушка для замены тела обтекания при поверке;
$ вставка технологическая;
$ струевыпрямитель.

Вариант 1. Штепсельный разъем (ШР).

Вариант 2. Сальниковый ввод (С).

Подключение цепей к розетке XS1 $ аналогично варианту 1.

Метран300ПР

135

ПРИМЕР ЗАПИСИ ПРЕОБРАЗОВАТЕЛЯ ПРИ ЗАКАЗЕ

Метран300ПР  50  А  0,1  02  ОП  42  RS  И  С  К1

1. Тип преобразователя.
2. Диаметр условного прохода трубопровода Dу (табл.2).
3. Код конструктивного исполнения преобразователя (табл.1).
4. Цена импульса выходного сигнала (табл.2).
5. Код исполнения по материалам проточной части (табл.5).
6. Код импульсного выходного сигнала:

ТИ $ токоимпульсный;
ОП $ оптопара ("замкнуто/разомкнуто").

7. Наличие и код аналогового токового выходного сигнала по расходу:

42 $ 4$20 мА,
05 $ 0$5 мА,
02 $ 0$20 мА.

8. Код наличия цифрового интерфейса RS485.
9. Код наличия ЖКИ.
10. Код электрического подключения:

С $ сальниковый ввод;
ШР $ штепсельный разъем.

11. Код КМЧ (табл.6).

ПЕРЕЧЕНЬ МАТЕРИАЛОВ ДЕТАЛЕЙ ПРЕОБРАЗОВАТЕЛЯ, КОНТАКТИРУЮЩИХ С ИЗМЕРЯЕМОЙ СРЕДОЙ

Таблица 5

1

2

3

5

4

6

7

8

9

10 11

Наименование детали

Код исполнения по материалам проточной части

01

02

Метран300ПРА (Dу 25...100 мм); Метран300ПР (Dу 250, 300 мм)

Фланец

Сталь 25

Сталь 12Х18Н10Т

Прокладка (для уплотнения фланцев)

Паронит ПОН или ПОН$А

Корпус, стакан

Сталь 12Х18Н10Т

Тело обтекания

Сталь 14Х17Н2 или 09Х16Н4Б

Кольцо (для уплотнения тела обтекания)

Резина ИРП$1338 или К$69

Прямой участок*:
   $ фланец
   $ труба

Сталь 25

См.табл.8

Сталь 12Х18Н10Т

См.табл.8

Метран300ПРВ (Dу 150, 200 мм)

Патрубок

Сталь 25

Сталь 12Х18Н10Т

Прокладка (для уплотнения патрубков)

Паронит ПОН или ПОН$А

Корпус, стакан

Сталь 12Х18Н10Т

Тело обтекания

Сталь 14Х17Н2 или 09Х16Н4Б

Кольцо (для уплотнения тела обтекания)

Резина ИРП$1338 или К$69

Прокладки (для уплотнения тела обтекания)

Фторопласт$4, сталь 12Х18Н10Т

Прямой участок:
   $ фланец
   $ патрубок
   $ труба

Сталь 25
Сталь 25

См.табл.8

Сталь 12Х18Н10Т
Сталь 12Х18Н10Т

См.табл.8

* Только для Метран$300ПР$А, по заказу.

136

Метран300ПР

КОД КОМПЛЕКТА МОНТАЖНЫХ ЧАСТЕЙ ПРЕОБРАЗОВАТЕЛЯ

Таблица 6

Код комплекта

монтажных

частей

Перечень монтажных частей, входящих в комплект

Преобразователь исполнения

А (Dу 25...100 мм)

Преобразователь исполнения

В (Dу 150, 200 мм)

К0

Прокладки

Прокладки

К1

Фланцы специального исполнения, прокладки, гайки,
шайбы пружинные, шайбы круглые, шпильки

Фланцы  специального исполнения, патрубки,
прокладки, гайки, шайбы пружинные, шайбы
круглые, шпильки

К2

Прямой участок 2Dу, прямой участок 5Dу, прокладки,
гайки, шайбы пружинные, шайбы круглые, шпильки

Фланцы, прямой участок 2Dу, прямой участок 5Dу,
прокладки, гайки, шайбы пружинные, шайбы
круглые, шпильки

К3

Прямой участок 5Dу, прямой участок 10Dу, прокладки,
гайки, шайбы пружинные, шайбы круглые, шпильки

Фланцы, прямой участок 5Dу, прямой участок 10Dу,
прокладки, гайки, шайбы пружинные, шайбы
круглые, шпильки

К4

Фланцы по ГОСТ 12820$80 исполнения 1, прокладки,
гайки, шайбы пружинные, шайбы круглые, шпильки

$

Примечания:

1. Количество деталей, входящих в комплект монтажных частей, приведено в паспорте.
2. Преобразователи Dу 250 и 300 мм поставляются с комплектом монтажных частей по коду К0 или К4.

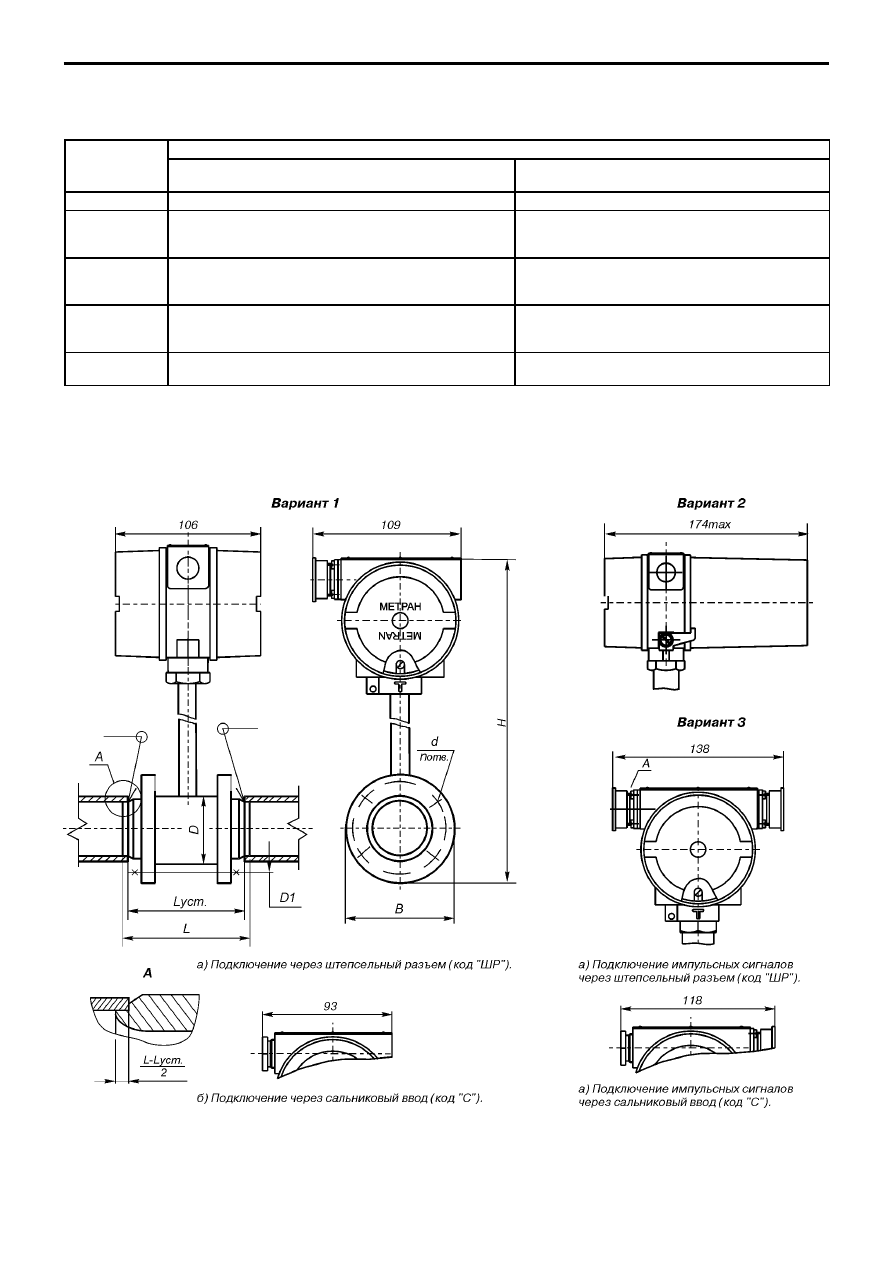

Рис.4. Преобразователь Метран300ПРВ, Dу 150, 200.

Вариант 1. С токоимпульсным выходным сигналом и выходным сигналом типа "замкнуто/разомкнуто" (оптопара).
Вариант 2. Дополнительно имеющий ЖКИ.
Вариант 2, 3. Дополнительно имеющий токовый выходной сигнал и (или) цифровой выходной сигнал и (или) ЖКИ.

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ
