197

ганам относят упоры цепей, каретки, суппорты, карусельные
столы, барабаны.

К механизмам подач предъявляются следующие

основные требования:

точное выполнение заданного закона движения заго-

товки;

исключение перебазирования заготовки (режущего

инструмента) в процессе обработки;

возможность регулирования скорости подачи;
компактность, удобство обслуживания и безопасность

в работе;

прочность, жесткость и высокая износостойкость.

10.2.2. Базирующие устройства

Понятия и определения. Для получения на станке де-

тали заданной формы и размеров заготовку необходимо сна-
чала правильно сориентировать относительно режущего ин-
струмента, а затем, сохраняя ее неизменное положение, вы-
полнить движение подачи. При механической обработке на
заготовку действуют     силы резания, вибрации, которые
препятствуют сохранению       неизменной ее ориентации. В
связи с этим положение сориентированной заготовки следует
зафиксировать. Процесс ориентирования заготовки и ее фик-
сации называют базированием.

Базирование - процесс обеспечения точной ориента-

ции обрабатываемых объектов относительно режущих
инструментов и сохранения заданной ориентации в течение
обработки.

Для ориентирования на заготовке различают

технологи-

ческие базы:

 главную, направляющую и упорную. Для доски

например, главной базирующей поверхностью будет пласть,
направляющей базой – боковая длинная кромка и упорной базой–
торцовая поверхность.

Станки для базирования снабжаются системой базирую-

щих устройств. К ним относятся собственно базирующие (ориен-

тирующие) элементы, которые называют еще

установочными

базами станка

, а также прижимные и зажимные элементы. Уста-

новочными базами на станках могут быть столы, каретки,
суппорты, направляющие линейки, угольники, упоры и т.д.
Кроме того, на станке могут быть действительные направляю-
щие.

Действительные направляющие – это те направляю-

щие, по которым осуществляется сближение заготовки и
режущего инструмента.

Способы базирования.

 При ориентировании обрабаты-

ваемая заготовка взаимодействует своими технологическими ба-
зами с установочными базами станка. Установочные базы стан-
ков по конструктивным признакам могут быть подвижными и
неподвижными. Те и другие обеспечивают базирование подвиж-
ное, неподвижное и комбинированное.

Подвижным (скользящим) называют базирование,

при котором главная технологическая база заготовки
скользит по установочной базе станка.

При подвижном базировании

 обрабатываемая заготовка

имеет одну степень свободы, находится с установочной базой в
состоянии подвижного контакта. Технологические базы заготов-
ки главная 1 и направляющая 4 (рис. 59, а) непрерывно скользят
по установочным базам стола 2 и направляющей линейки 3. Точ-
ность обработки в данном случае не велика.



1

2

3

4

а

6

5

4

3

2

1

б

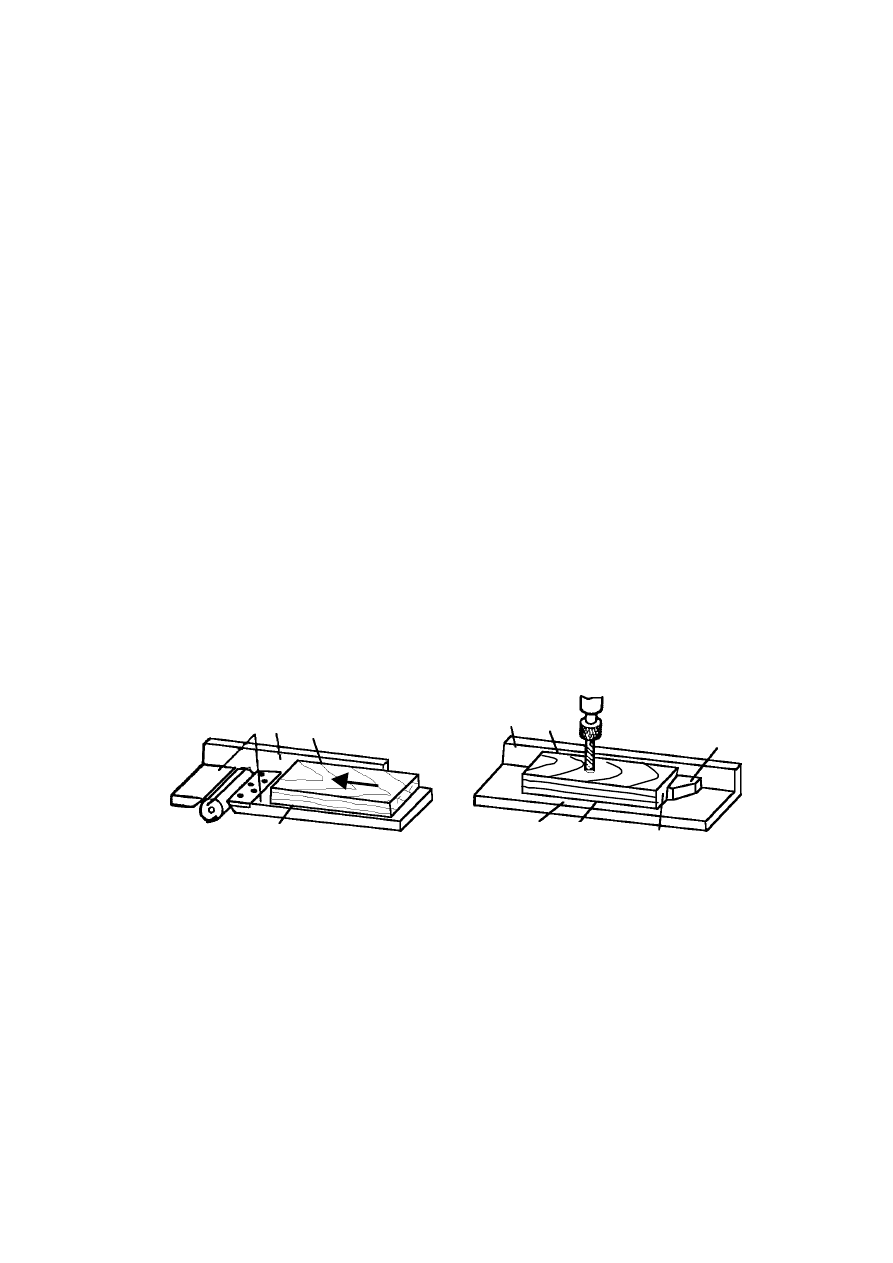

Рис. 59. Базирование детали:  а – подвижное;  б – непод-

Неподвижным называют базирование, при котором

главная технологическая база заготовки не перемещается
относительно установочной базы станка.

При неподвижном базировании

 заготовка в процессе обра-

ботки лишена всех степеней свободы, то есть  неподвижна отно-
сительно базовых элементов станка (рис. 59, б). Технологические
базы заготовки главная 1, направляющая 4 и упорная 6 непод-



198

вижны относительно установочных баз  стола 2, линейки 3 и упо-
ра 5. Фиксация заданного положения осуществляется вручную.
При таком базировании точность обработки достаточно велика.

Комбинированным называют базирование, при

котором одна часть заготовки имеет неподвижное базиро-
вание, а другая – подвижное.

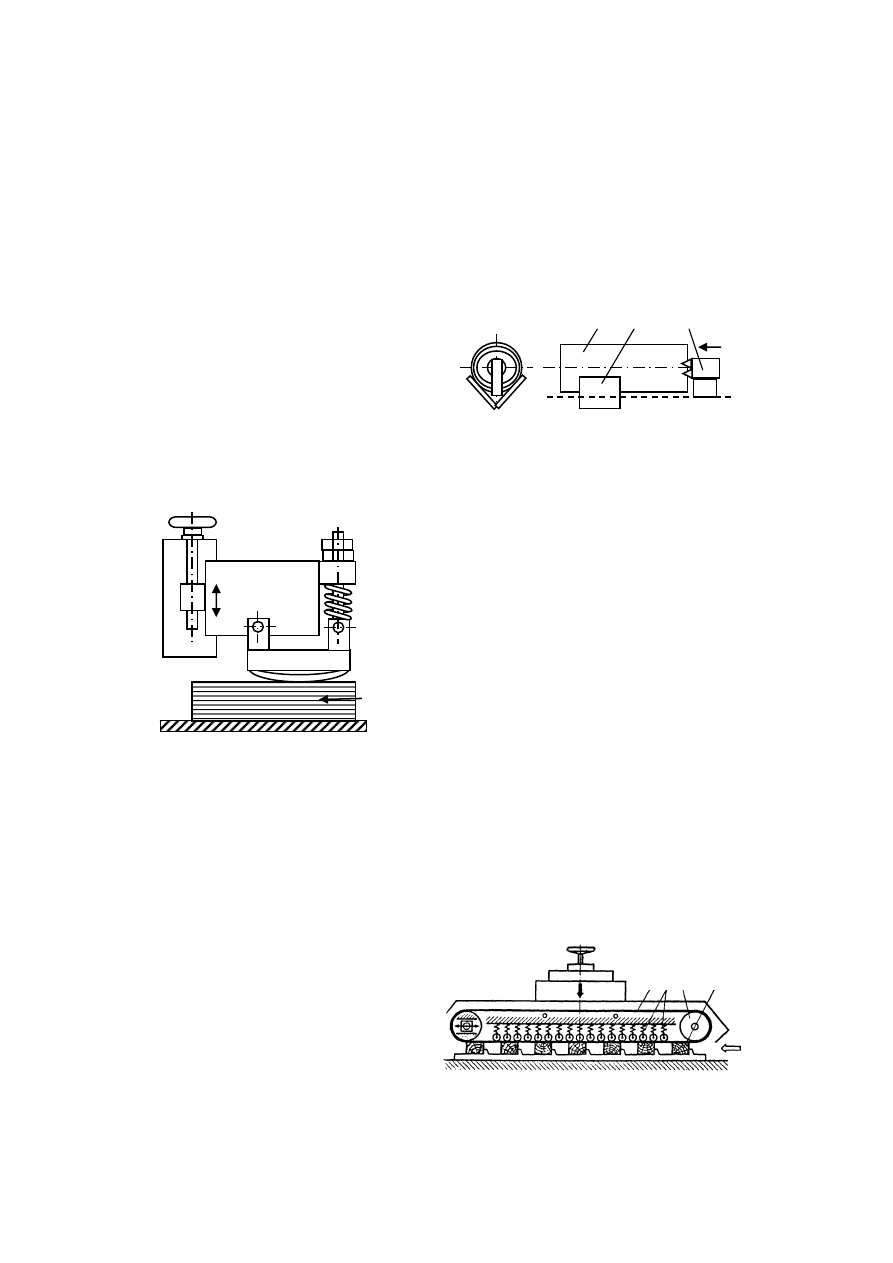

На рис. 60 показана схема комбинированного базирования

бревна. Передний конец бревна 1 опирается на установочные ба-
зовые поверхности лотка 2, а
задний конец жестко зафиксиро-
ван зубчатым толкателем 3 и пе-
ремещается им с помощью цепи.

Прижимы и зажимы.

Для фиксации обрабатывае-
мых заготовок по установоч-
ным базирующим элементам в

станках применяют прижимы раз-
личной конструкции. Прижимы при-
меняются при подвижном базирова-
нии. На рис. 61  в качестве примера
показан прижим с подпружиненным
башмаком. Для уменьшения трения
между башмаком и заготовкой баш-
мак может быть снабжен роликами.

1       2

Рис. 60. Комбинированное

базирование

На станках с поперечной подачей

деталей прижимное устройство выпол-
няют в виде нескольких параллельных
ветвей, оснащенных бесконечными

клиновыми ремнями (рис. 62).

Рис. 61.

Прижим с подпру-
жиненным башма-

Ремень 1, надетый на свободно вращающиеся шкивы 3, в

рабочей зоне опирается на ряд подпружиненных роликов 2.
Натяжение ремня можно регу-
лировать, смещая ось шкива
относительно корпуса прижи-
ма.



1  2 3    4



В станках с неподвижным

базированием используют

за-

жимы

. Для лучшего сцепле-

ния с обрабатываемой заго-

199

Рис. 62. Прижим клиновыми

ремнями

товкой рабочие поверхности зажимов делают обрезиненными.

Зажимы бывают с ручным, механическим, пневматическим

или гидравлическим приводом. На рис. 63 показан рычажно-
эксцентриковый зажим с ручным приводом. При повороте
рукоятки вниз эксцентрик, опираясь на головку винта, поднимает
правый конец двуплечего рычага вверх, в результате чего проис-
ходит зажим заготовки.





Рис. 63. Зажим рычаж-

но-эксцентриковый

Контрольные вопросы и за-
дания

1. Что понимается под

компоновкой сборочной едини-
цы?

2. Дайте определение ме-

ханизма подачи.

3. Сформулируйте требования, предъявляемые к меха-

низму подачи.

4. Дайте определение базирования.
5. Поясните следующие понятия: технологическая ба-

за, установочная база, действительные направляющие.

6. Базирование заготовки может быть подвижным, ...

(продолжите ряд).

7. Прижимы и зажимы. Поясните, какова между ними раз-

ница, для чего они применяются?

10.2.3. Типы механизмов подач



200

Суппортные механизмы подач. Суппортные меха-

низмы подач обеспечивают возвратно-поступательное дви-
жение режущего инструмента и находят применение в стан-
ках токарных, лущильных, сверлильных, круглопильных,
фрезерных и др. Их устройство отличается простотой и на-
дежностью. Направляющие суппортов обычно делаются
