Метран900

305

НАСТРОЙКА И ГРАДУИРОВКА

Настройка производится отдельно для блока

коммутации (с помощью переносного пульта) и регистратора
(кнопками на передней панели).

При настройке блока коммутации

устанавливаются:
$ тип подключаемого датчика для каждого канала;
$ градуировочные характеристики* и рабочие диапазоны
подключаемых датчиков;
$ пользовательские и служебные пароли;
$ калибровочные характеристики преобразования входных
сигналов (при выпуске и ремонте).

При настройке регистратора устанавливаются:

$ рабочие диапазоны контролируемых параметров для каждого

канала;
$ уровни срабатывания выходных реле для каждого канала;
$ наименования единиц измерения контролируемых
параметров;
$ периодичность регистрации данных;
$ текущее время.

* В память прибора для каждого канала, к которому

подключен термопреобразователь сопротивления (ТС),
вводятся НСХ (градуировочные зависимости "сопротивление$
температура"), соответствующие подключаемым типам ТС
(см.табл.3), при этом используются 7 реперных значений
температуры (см. РЭ п.2.2.2. "Настройка и градуировка").

Номинальные статические характеристики прообразования термопреобразователей сопротивления

(электрическое сопротивление ТС, Ом, при различных температурах)

Таблица 3

Температура, С

Номинальная статическая характеристика (НСХ)

ТСП

ТСМ

Гр.21

ГОСТ 6651

Гр.23

ГОСТ 6651

50П

100П

50М

100М

$260

$

$

0,41

$

$

$

$250

$

$

1,02

$

$

$

$200

7,95

8,65

17,31

$

$

$

$150

17,85

19,40

38,80

$

$

$

$100

27,44

29,81

59,62

$

$

$

$50

36,80

39,99

79,98

41,71

39,24

78,48

0

46,00

50,00

100,00

53,00

50,00

100,00

50

55,06

59,85

119,70

64,29

60,70

121,40

100

63,99

69,55

139,10

75,58

71,40

142,80

150

72,78

79,11

158,22

86,87

82,09

164,19

180

77,99

84,77

169,54

93,64

88,51

177,03

200

81,43

88,51

177,03

$

92,79

185,58

250

89,96

97,77

195,55

$

$

$

300

98,34

106,89

213,78

$

$

$

350

106,60

115,85

231,71

$

$

$

400

114,72

124,68

249,36

$

$

$

450

122,70

133,35

266,71

$

$

$

500

130,55

141,88

283,76

$

$

$

550

138,27

150,25

300,51

$

$

$

600

145,85

158,48

316,96

$

$

$

650

153,30

166,55

333,10

$

$

$

700

$

174,46

348,93

$

$

$

750

$

182,23

364,47

$

$

$

РЕГИСТРАЦИЯ И ХРАНЕНИЕ ДАННЫХ

Периодичность регистрации данных 5$48 с

(назначается оператором).

Глубина архивирования данных в энергонезависимой

памяти $ 3$33 суток (в зависимости от периодичности записи).

ВЫХОДНЫЕ УСТРОЙСТВА



Аварийные реле $ 2 шт.

Коммутируемые ток, напряжение, мощность:

0,1 А; 220 В, 50 Гц;
25 ВА при cos

ϕ ≤≤≤≤≤ 0,7;

10 Вт; 250 В постоянного тока.



Управляющие реле $ 24 шт., по 2 шт. на канал (по заказу).

Коммутируемые ток, напряжение:

0,1 А; 220 В, 50 Гц;
110 В $ постоянного тока.

Возможно изменение параметров реле по отдельному заказу.



Настройка уровней срабатывания реле $ независимая для

каждого канала.



Интерфейс выходного цифрового сигнала:

$ блока коммутации RS485;
$ блока регистрации RS232 или RS485.



Принтерный интерфейс CENTRONICS.

306

Метран900

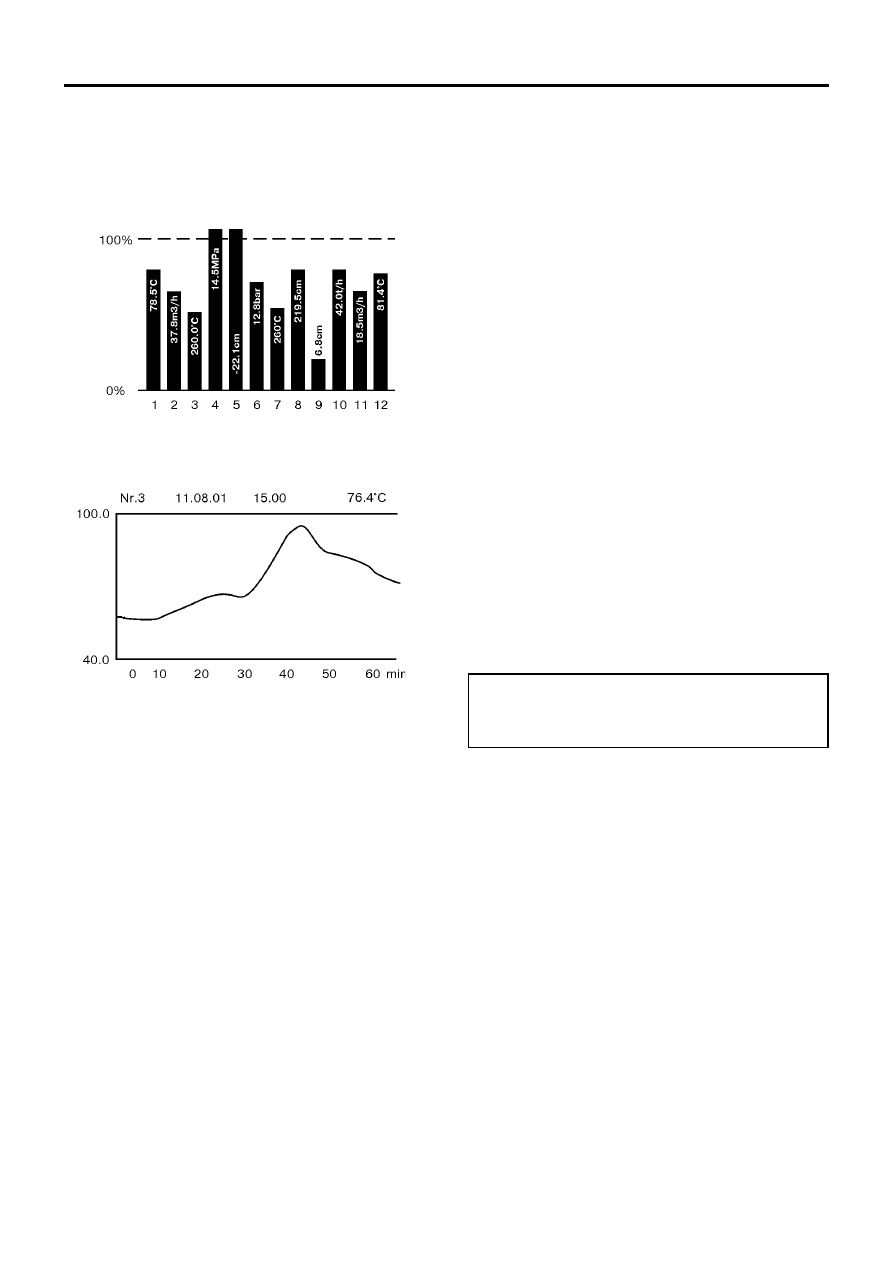

ОТОБРАЖАЕМАЯ ИНФОРМАЦИЯ

НА ДИСПЛЕЕ ЖКИНДИКАТОРА

В режиме индикации: текущие значения

отображаются в графо$цифровом виде по 12$ти каналам
одновременно.

В режиме хронологии: изменения параметров для

выбранного канала отражаются в почасовом или посуточном
масштабе.

Достижение аварийной уставки сопровождается

пульсацией показаний, хорошо заметной с 10$15 м;
одновременно подается команда на включение аварийной
сигнализации.

НАПРЯЖЕНИЕ ПИТАНИЯ

$ регистратора

220 В, 50 Гц;

$ блоков К1201, К1202

24 В от регистратора;

$ блоков К1203, К1204

220 В, 50 Гц.

ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ

регистратора с блоком коммутации
$ К1201, К1202

10 ВА;

$ К1203, К1204

15 ВА

МАССА

регистратора с блоком коммутации
$ К1201, К1202

5,5 кг;

$ К1203, К1204

7,0 кг

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Температура окружающей среды:

$ регистратора

5…50°С;

$ блока коммутации

$20…50°С.

Влажность (для регистратора) до 95% при температуре 35°С.
Степень защиты от воздействия пыли и влаги:

$ регистратора

IP30;

$ блока коммутации

IP65.

НАДЕЖНОСТЬ

Наработка на отказ $ 50 000 ч.
Средний срок службы $ 8 лет.

ПОВЕРКА

Периодичность $ 1 раз в 2 года.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок эксплуатации $ 18 месяцев со дня

ввода в эксплуатацию, но не более 24 месяцев с момента
изготовления.

ПРИМЕР ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ

Метран900/RS232  К1202  350 Ом  24 реле  ГП

Переносной пульт*

1. Тип регистратора.
2. Тип встроенного интерфейса RS232 или RS485.
3. Модуль блока коммутации.
4. Максимальное сопротивление термопреобразователя
сопротивления.
5. Плата управления с 24 выходными реле (указывается при
необходимости установки).
6. Тип приемки ГП $ госповерка (при необходимости).

*  На партию приборов может быть заказан один

переносной пульт.

1

2

3

4

5

6

Метран900

307

СХЕМЫ ВНЕШНИХ СОЕДИНЕНИЙ

Расположение и нумерация разъемов в блоке коммутации

Рис.2. Схема внешних соединений регистратора в комплекте с блоком коммутации К1203.

Рис.1. Схема внешних соединений регистратора в комплекте с блоками коммутации К1201, К1202.

308

Метран900

Рис.3. Схема внешних соединений регистратора в комплекте с блоком коммутации К1204.

Таблица 3

Тип термопары

А1

B

E

J

K

L

S

T

Номер контакта

для

10

4

6

7

8

6

9

8

Контакты клеммных колодок РЕЛЕЙНОЙ ПЛАТЫ расположены в 2 ряда на задней стенке регистратора. Пара релейных

контактов $ контакт клеммной колодки в верхнем ряду и расположенный под ним контакт в нижнем ряду (см. таблицу 3).
Расположение контактов в таблице соответствует виду на задней стенке регистратора.

Канал

12

11

10

9

8

7

6

5

4

3

2

1

№ конт.

24

23

22

21

20

19

18

17

16

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

Реле

2

1

2

1

2

1

2

1

2

1

2

1

2

1

2

1

2

1

2

1

2

1

2

1

№ конт.

24

23

22

21

20

19

18

17

16

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1
