Метран700БВП

297

Рис.7. Защита датчика исполнения Ехd, ИП и ВА

при 2хпроводной линии связи c помощью 2х барьеров.

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Варианты исполнений барьеров

Рис.

L, мм

Метран$700$БВП$42$1$C
Метран$700$БВП$05$1$C

8

127±3

Метран$700$БВП$42$1$ШР
Метран$700$БВП$05$1$ШР

8 (вар.А)

139±3

Метран$700$БВП$42$2$ШР1
Метран$700$БВП$05$2$ШР1

9 (вар.А)

113±3

Метран$700$БВП$42$2$ШР
Метран$700$БВП$05$2$ШР

9

108±3

Метран$700$БВП$42$3$C
Метран$700$БВП$05$3$C

8 (вар.Б)

115±3

Метран$700$БВП$42$3$ШР
Метран$700$БВП$05$3$ШР

8 (вар.А, Б)

130±3

Рис.8. Барьеры Метран700БВП.

298

Метран700БВП

Рис.11. Монтаж барьера Метран$700$БВП на датчиках давления серии Метран, кроме Метран$55.

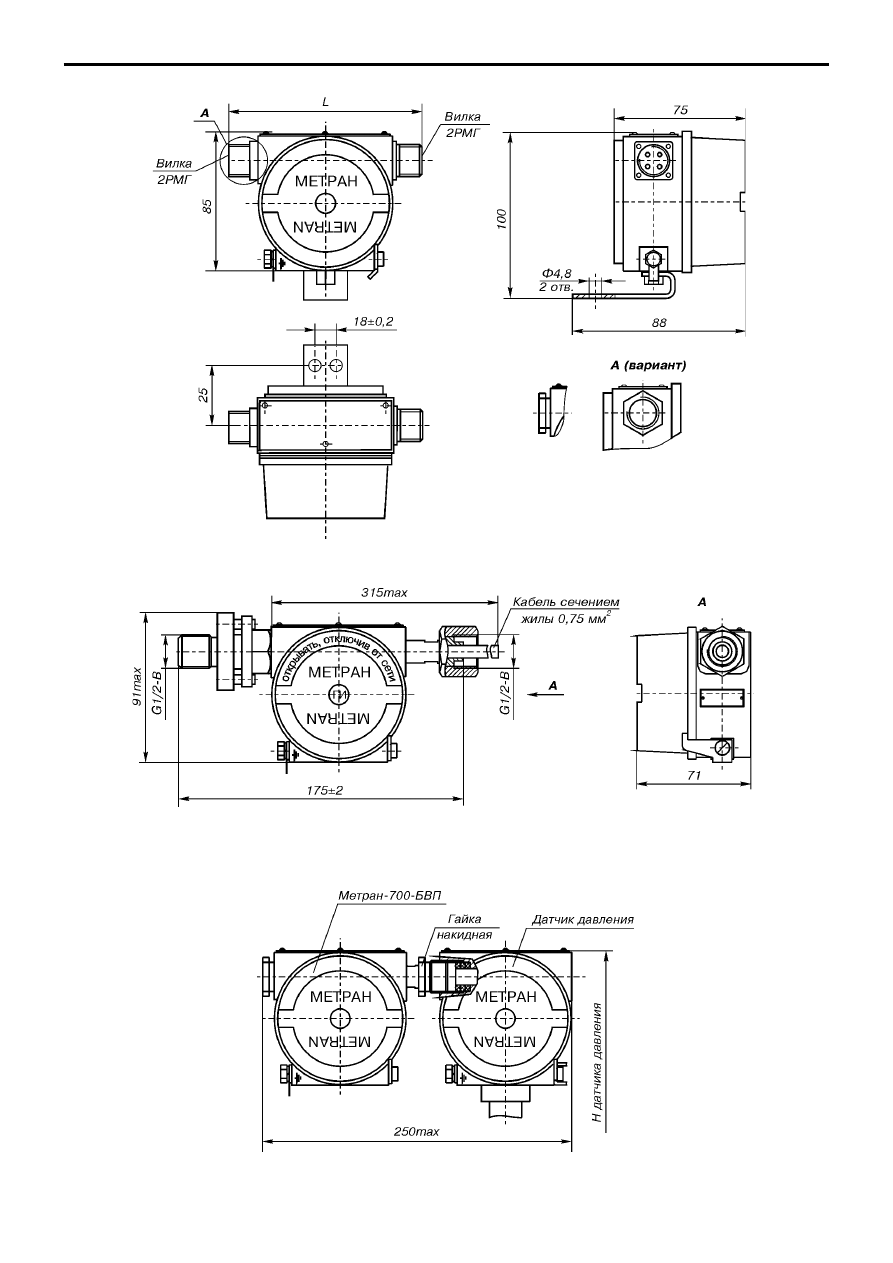

Рис.10.  Барьеры Метран$700$БВП$Exd.

МОНТАЖ БАРЬЕРОВ

Рис.9.  Барьеры Метран$700$БВП$42$2$ШР, Метран$700$БВП$05$2$ШР.

Вариант А. Барьеры Метран$700$БВП$42$2$ШР1, Метран$700$БВП$05$2$ШР1.

Метран700БВП

299

Рис.12. Монтаж барьера Метран$700$БВП на датчике Метран$55.

Рис.14. Монтаж барьера Метран$700$БВП$Exd на датчике Метран$55.

Рис.13. Монтаж барьера Метран$700$БВП$Exd на датчиках серии Метран, кроме Метран$55.

300

Метран620

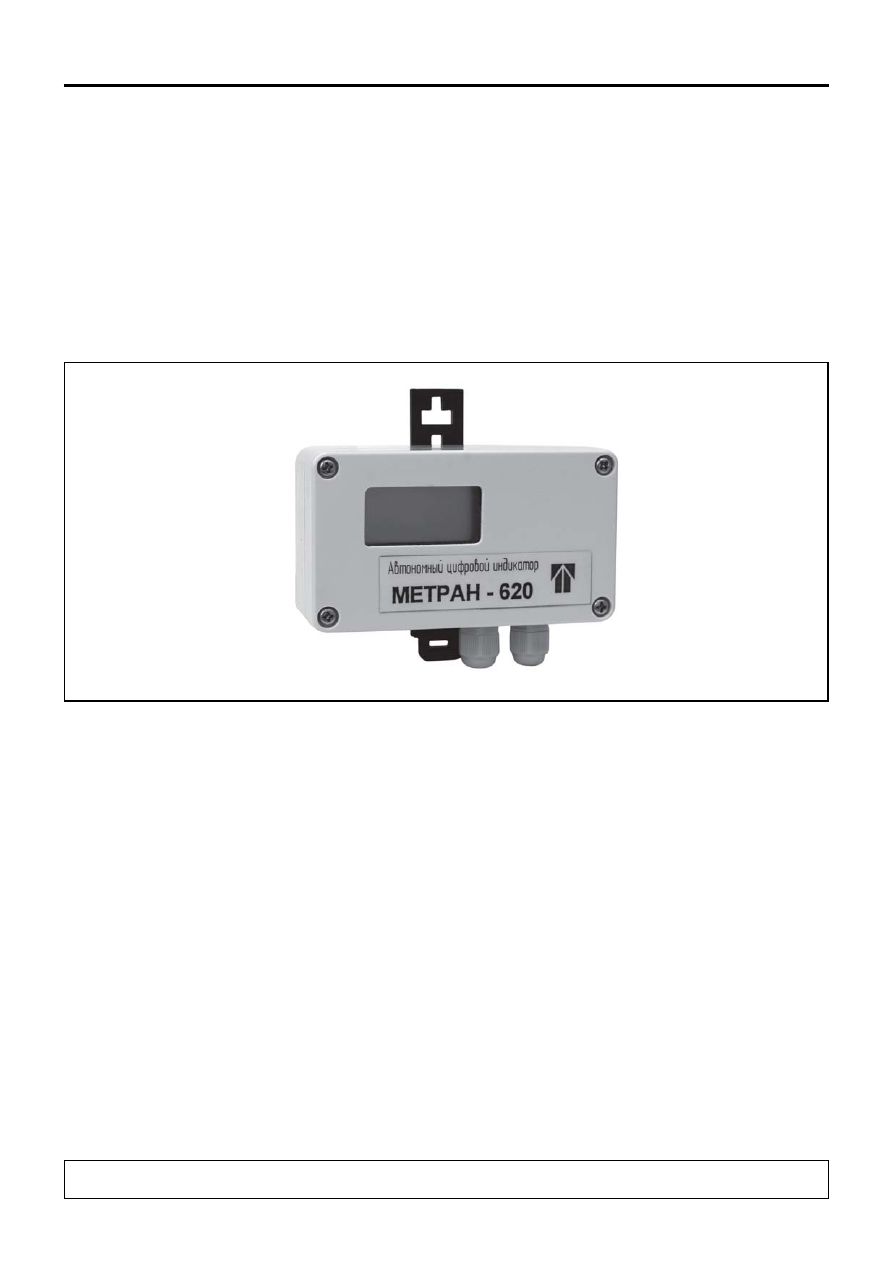

Автономный цифровой индикатор

Метран620

Исполнения:
 обыкновенное;
 взрывозащищенное (вид взрывозащиты
"искробезопасная электрическая цепь",
маркировка взрывозащиты ExiaIICT5Х)
Включение в токовую петлю 420 мА питания
датчика
Индикация текущего значения температуры
и давления в выбранных единицах
измерения
Выбор размерности физической величины
измеряемого параметра
Степень защиты от пыли и воды IP65 по
ГОСТ 14254
ТУ4032001125808242003

www.metran.ru

Россия, 454138, Челябинск, Комсомольский проспект, 29, а/я 11608
т.(351) 798$85$10, 247$1$555, 247$16$02; ф.247$16$67. е$mail:metran@metran.ru

Автономный цифровой индикатор Метран$

620 предназначен для отображения (индикации)

различных параметров, измеряемых датчиками с

унифицированным выходным сигналом 4$20 мА,

установленными в полевых условиях или

труднодоступных местах.
