149

Метран22АС1

Воздействие

Дополнительная погрешность, выраженная в % от диапазона

изменения выходного сигнала

Типы и модели датчиков

Изменение температуры
окружающего воздуха в рабочем
диапазоне температур

Для датчиков с кодами

МП, МП1,

для всех моделей

На каждые 10°С

Для датчиков

с кодом АП,

для всех моделей

Изменение рабочего
избыточного давления
от нуля до предельно
допускаемого и от предельно
допускаемого до нуля

                    = ±0,04%/1 МПа

2430, 2440, 2434,

2444, 2450, 2460

                    = ±0,025%/10 кПа

5420, 5430

                    = ±0,03%/1 МПа

3494, 3494$01,

3494$02, 3494$03

                    = ±0,05%/1 МПа

4430, 4440

                    = ±0,06%/1 МПа

4420

                    = ±0,08%/1 МПа

2420, 3494, 3494$01,

3494$02, 3494$03

                    = ±0,2%/1 МПа

2410

Электромагнитные помехи:
$ воздействие радиочастотного
электромагнитного поля по
ГОСТ Р 51317.4.3
$ остальные воздействия

В % от диапазона изменения выходного сигнала:
±0,1% для датчиков с кодами МП и АП;
±0,4% для датчиков с кодами МП1

±1%

Для всех моделей

Вибрация в соответствии с
группами исполнения по
ГОСТ 12997 в зависимости от
модели

±0,25% для ВПИ от 10 кПа до 100 МПа,
±0,5% для ВПИ от 2,5 до 10 кПа,
±1,5% для ВПИ менее 2,5 кПа

Для моделей

2020...2061, 2110...2171,
2210...2240, 2310...2351,

2410...2460

Для моделей

5120...5130, 5220...5230,

5320...5330,

5420...5430

Для моделей

3494, $01, $02, $03, 4420,

4430, 4440

Внешнее магнитное поле
напряженностью 400 А/м

Не более ±0,1%

Для всех моделей



Влияющие воздействия

Таблица 11

при P

max

≥

≥

≥

≥

≥ P

в

≥≥≥≥≥

P

max

10

  при

     > P

в

≥≥≥≥≥

P

max

P

max

25

Код 015

γ

Т

 = ±(0,05 + 0,05          ) %

Код 025, 050

γ

Т

 = ±(0,1 + 0,05          ) %

γ

Т

 = ±(0,1 + 0,1          )%

γ

Т

 = 0,8

γ

Т1

 + 0,2

γ

Т1

где

γ

Т

     принимает значения

±0,15% для датчиков со значением |

γ|, равным 0,2;

±0,2% для датчиков со значением |

γ|, равным 0,25;

±0,45% для датчиков со значением |

γ|, равным 0,5;

±0,6% для датчиков со значением |

γ|, равным 1,0

γ

р

= ±к

р

 ∆Р

раб

10

со значением |

γ|≤0,2%

со значением |

γ|>0,2%

±(0,25

P

в

P

max

) % для всех пределов измерений

±(0,1

P

в

P

max

) % для всех пределов измерений

P

max

 , P

В

 $ см. табл.3;

  ∆∆∆∆∆Р

раб

 $ изменение рабочего избыточного давления.

где к

р

к

р

к

р

к

р

к

р

к

р

к

р

P

max

P

в

P

max

P

в

P

в

P

max

P

в

P

max

P

max

P

в

 %,

150

Метран22АС1

ЭНЕРГОПОТРЕБЛЕНИЕ

 Электрическое питание датчиков Метран22АС1 осуществляется от источников постоянного тока напряжением, указанным

в табл.12.

Таблица 12

Код

АП

МП, МП1

Выходной сигнал, мА

4$20
20$4

0$5
5$0

0$20
20$0

4$20
20$4

0$5
5$0

0$20
20$0

Напряжение питания, В

16$42

36±0,72

12$42

22$42

 Нагрузочные сопротивления датчиков проведены в табл.13.

Таблица 13

Значения напряжения питания даны без учета внешней нагрузки.

Выходной сигнал, мА

Код электронного

преобразователя

Сопротивление нагрузки, Ом

Rmin

Rmax

0$5, 5$0

МП, МП1

0

Rmax    100(U$10)$100

0$20, 20$0

0 при U   36 B

Rmin    50(U$36) при U>36 В

Rmax    45(U$14)$50

4$20, 20$4

0 при U   36 B

Rmin    50(U$36) при U>36 В

Rmax    42(U$12)$20

0$5, 5$0

АП

0

2500

0$20, 20$0

0

850

4$20, 20$4

0 при U   17 B

Rmin    (U$17)/0,19 при U>17 В

Rmax    42(U$16)

≤≤≤≤≤

≤≤≤≤≤

≤≤≤≤≤

≥≥≥≥≥

≤≤≤≤≤

≤≤≤≤≤

≥≥≥≥≥

≤≤≤≤≤

≥≥≥≥≥

≤≤≤≤≤

U $ напряжение питания, В.

При прерывании питания на время не более 20 мс $ время восстановления выходного аналогового сигнала для датчиков с

кодами МП, МП1 $ не более 5 мс; для АП $ не более100 мс.

Датчики устойчивы к изменениям напряжения питания на ±25% на время до 100 мс. Напряжение питания при провалах на 25% не
должно быть меньше минимального значения , указанного в табл.12.

 Для датчиков Метран22АС1 пределы допускаемого нагрузочного сопротивления

(сопротивление приборов и линии связи) зависят от питания и не должны выходить за границы рабочей зоны, указанными на
рис.1$3.

Рис.1. Для датчиков с кодом электронного преобразователя

МП, МП1

(выходной сигнал 4$20, 20$4 мА).

Рис.2. Для датчиков с кодом электронного преобразователя

МП, МП1

(выходной сигнал 0$5, 5$0 мА).

151

Метран22АС1

 Потребляемая мощность

0,5 ВА $ для датчиков с выходным сигналом 0$5 или 5$0 мА;
0,8 ВА $ для датчиков с выходным сигналом 4$20 или 20$0 мА;
1,0 ВА $ для датчиков с выходным сигналом 0$20 или 20$0 мА

МАCCА

Масса датчиков от 1,6 до 11,9 кг в зависимости от

модели.

НАДЕЖНОСТЬ

Средний срок службы датчиков исполнения АС$1 $ не

менее 15 лет.

Средняя наработка датчиков АС$1 на отказ

270000 ч.

Средний срок сохраняемости $ не менее 15 лет.
Суммарное время хранения и применения по

назначению не должно превышать среднего срока службы.

ПОВЕРКА

Межповерочный интервал:

3 года $ для датчиков с кодами МП, МП1;
2 года $ для датчиков с кодом АП.

Методика поверки МИ 4212$012$2001.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок эксплуатции со дня ввода в

эксплуатацию в течение:
36 месяцев $ для датчиков с кодами МП, МП1;
18 месяцев $ для датчиков с кодом АП.

КОМПЛЕКТ ПОСТАВКИ

$ датчик;
$ комплект монтажных частей (по заказу потребителя);
$ выносное индикаторное устройство (ВИ) (по заказу
потребителя) $ для датчиков с кодом МП;
$ розетка 2РМ14КПН4Г1В1 или 2РМ22КПН4Г1В1;
$ руководство по эксплуатации;
$ методика поверки МИ 4212$012$2001;
$ паспорт;
$ инструкция по настройке $ для датчиков с кодами МП, МП1;
$ комплект запасных частей;
$ отвертка $ для датчиков с кодом АП.

По требованию Заказчика за отдельную плату в

комплект поставки могут входить запасные части для
проведения послегарантийного ремонта в течение срока
службы.

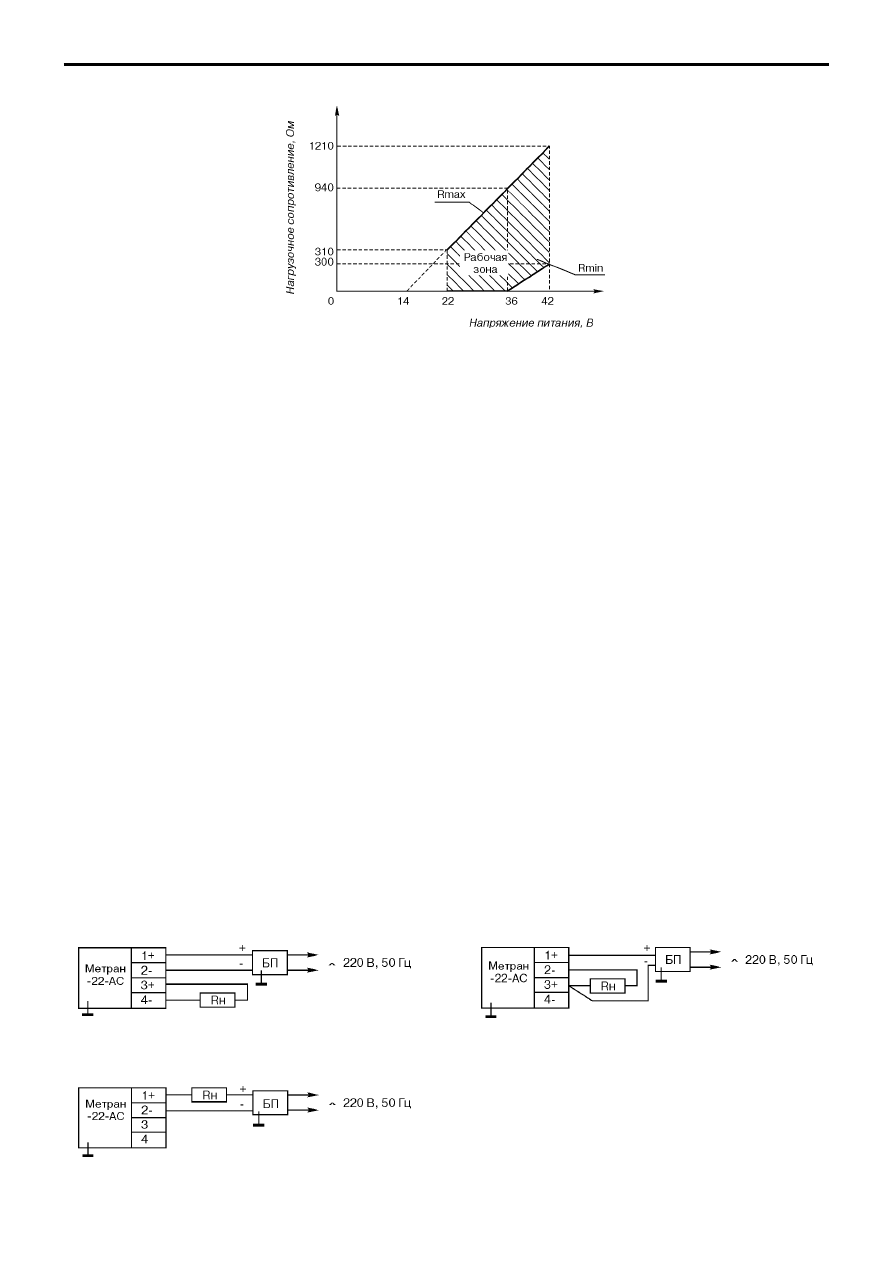

СХЕМЫ ВНЕШНИХ СОЕДИНЕНИЙ

Для датчиков с выходным сигналом

05, 50, 020, 200 мА

Вариант подключения нагрузки Rн для датчиков

с выходным сигналом 420, 204 мА

Условные обозначения:

БП $ источник питания;
Rн $ сопротивление нагрузки.

Для датчиков с выходным сигналом

420, 204 мА

Рис.3. Для датчиков с кодом электронного преобразователя МП, МП1

(выходной сигнал 0$20, 20$0 мА).

152

Метран22АС1

ПРИМЕР ЗАПИСИ ДАТЧИКОВ ПРИ ЗАКАЗЕ

С КОМПЛЕКТОМ МОНТАЖНЫХ ЧАСТЕЙ

ДЛЯ ДАТЧИКОВ С КОДАМИ МП, МП1

ПРИМЕР ЗАПИСИ ДАТЧИКОВ ПРИ ЗАКАЗЕ

ДЛЯ ДАТЧИКОВ С КОДОМ АП

Метран22ДД  2430  АС1  02  t3  0,25  40 кПа (16; 25)   16  42  ШР22  /СКМ20

1. Тип датчика (табл.1, 2, 3).
2. Модель датчика (табл.1, 2, 3).
3. Код датчиков, поставляемых для эксплуатации на АС.
4. Обозначение кода исполнения по материалам, контактирующим с измеряемой средой:

01

мембрана $ сплав 36НХТЮ,

фланцы $ углеродистая сталь с покрытием (кроме мод. 3494,$01,$02,$03;
5120...5430, 2051, 2061, 2151, 2161, 2171, 2351);

02

мембрана $ сплав 36НХТЮ,

фланцы $ сталь 12Х18Н10Т;

11

мембрана $ титановый сплав,

фланцы $ 12Х18Н10Т (для мод. 2051, 2061, 2151, 2161, 2171, 2351).

5. Код климатического исполнения (табл.17).
6. Абсолютное значение предела допускаемой основной погрешности (табл.8$10).
7. Верхний предел измерений датчика* с указанием единиц измерения (табл.1$3).
8. Пределы перенастройки.
9. Предельно$допускаемое рабочее избыточное давление, МПа (только для датчиков ДД, табл.2).
10. Код выходного сигнала (табл.15).
11. Код электрического подключения (табл.14).
12. Код монтажных частей (табл.18$20). При необходимости с датчиков может быть поставлен клапанный блок (в т.ч. установленный)
и КМЧ согласно раздела каталога "Клапанные блоки. Вентильные системы. Переходники".

* В условном обозначении датчиков ДИВ в качестве верхнего предела измерений указывается только значение верхнего

предела измерений избыточного давления.

1

2

3

4

5

6

7

8

9

10

11

12

Метран22ДД  2420  АС1  02  МП  t10  050  6,3 кПа   10  42  ШР22  ВИ  /А3002М20Т(КБуст)

1

1. Тип датчика (табл.1, 2, 3).
2. Модель датчика (табл.1, 2, 3).
3. Код датчиков, поставляемых для эксплуатации на АС.
4. Обозначение кода исполнения по материалам, контактирующим с измеряемой средой:

01

мембрана $ сплав 36НХТЮ, фланцы $ углеродистая сталь с покрытием

(кроме мод. 3494,$01,$02,$03; 5120...5430, 2051, 2061, 2151, 2161, 2171, 2351);

02

мембрана $ сплав 36НХТЮ, фланцы $ сталь 12Х18Н10Т;

11

мембрана $ титановый сплав,

фланцы $ 12Х18Н10Т (для мод. 2051, 2061, 2151, 2161, 2171, 2351).

5. Код исполнения датчика в зависимости от исполнения электронного преобразователя (табл.4).
6. Код климатического исполнения (табл.17).
7. Код предела допускаемой основной погрешности (табл.5$7).
8. Верхний предел измерений датчика* с указанием единиц измерения (табл.1$3).
9. Предельно$допускаемое рабочее избыточное давление, МПа (только для датчиков ДД, табл.2).
10. Код выходного сигнала (табл.15).
11. Код электрического подключения (табл.14).
12. Выносное индикаторное устройство (ВИ)**.
13. Код монтажных частей (табл.18$20) или клапанного блока (вентильной системы) согласно раздела каталога "Клапанные блоки.
Вентильные системы. Переходники".

* В условном обозначении датчиков ДИВ в качестве верхнего предела измерений указывается только значение верхнего

предела измерений избыточного давления.

** Выносной индикатор (ВИ) предназначен для контроля, настройки параметров, выбора режимов работы и калибровки

датчиков с кодом МП и является обязательным элементом при подготовке датчика к эксплуатации. При заказе может быть указано
любое количество ВИ. ВИ поставляется за отдельную плату, а также может поставляться по отдельному заказу.

2

3

4

5

6

7

8

9

10

11

12

13
