Метран49

141

Код электронного

преобразователя

L1, мм

L*, мм

МП, МП2

37

106

МП1, МП3

69

138

* Размер L увеличивается на 34 мм

при установке БФП.

Рис.2. Метран49ДД мод.9420, 9430, 9440.

Рис.3. Метран49ДИ мод.91209140, Метран49ДВ мод.9220, 9230,

Метран49ДИВ мод.9320, 9330, 9340, остальное см.рис.2.

142

Метран49

Рис.5. Датчики Метран49 мод.9120, 9130, 9140, 9220, 9230, 9320, 9330, 9340

с установленным фланцем.

УСТАНОВКА МОНТАЖНЫХ ЧАСТЕЙ

Рис.4. Датчики Метран49 мод.9150, 9160, 9170, 9350

с установленным ниппелем и гайкой М20х1,5.

Код электронного

преобразователя

L1, мм

L*, мм

МП, МП2

37

106

МП1, МП3

69

138

* Размер L увеличивается на 34 мм

при установке БФП.

143

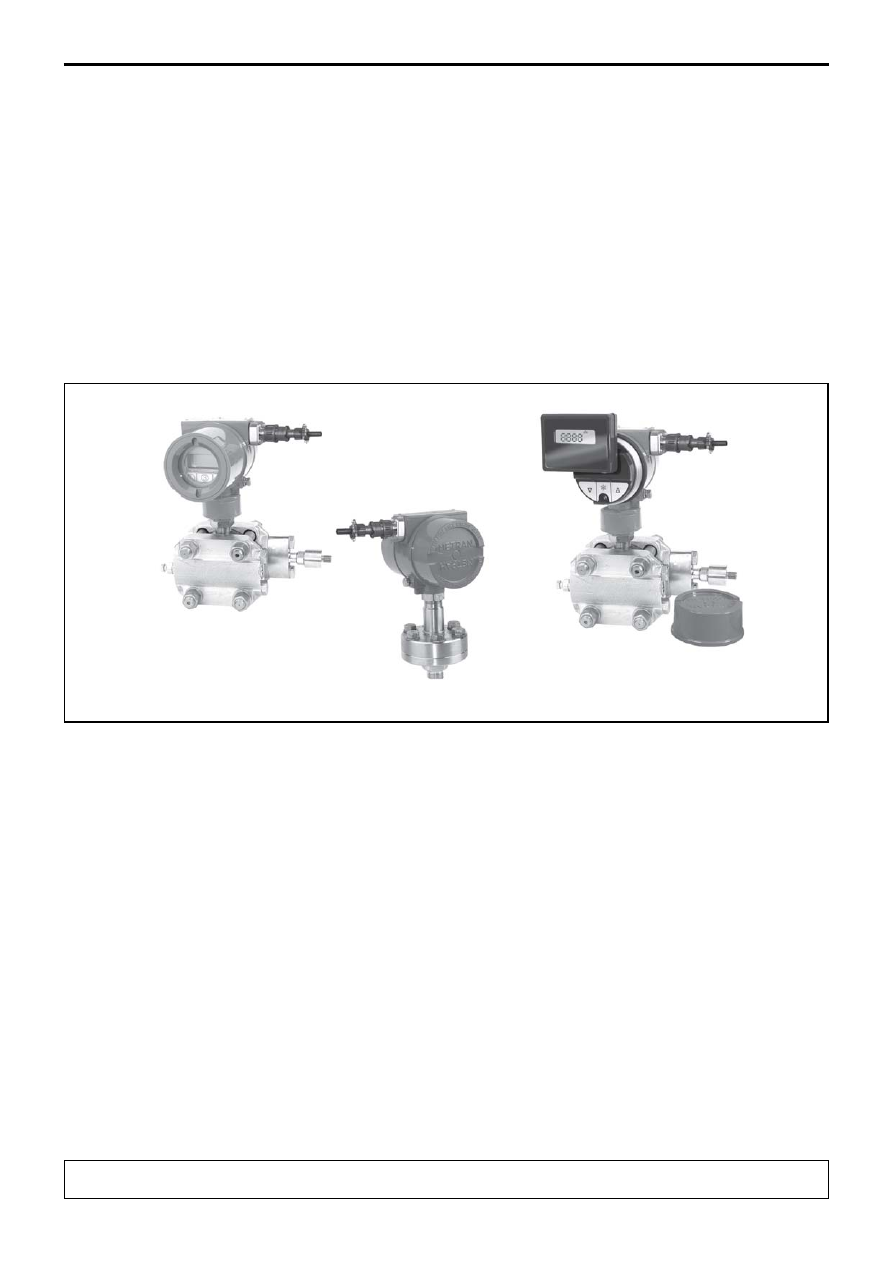

Метран22АС1

Код ОКП 42 1200

Датчики давления

Метран22АС1

Измеряемые среды  газ, жидкость, пар
Температура окружающей среды 40...70°С
Выходной сигнал:

05, 420, 020, 50, 204, 200 мА

Группа размещения  3 (технологические
полуобслуживаемые (периодически обслужи
ваемые) помещения зоны строгого режима) в
соответствии с ОТТ 08042462
Группа назначения  1, 2, 3
в соответствии с ОТТ 08042462
Класс безопасности  2НУ, 3НУ
в соответствии с ОПБ 88/97
Категория сейсмостойкости  1 по НП03101
Группа по безотказности  1
в соответствии с ОТТ 08042462
Группа Б по способу монтажа (встраиваемые
(комплектующие) ЭРЭ и средства, монтируемые
на промежуточные конструкции (трубопроводы,
щиты, кронштейны и т.п.) в соответствии с
ГОСТ 29075)
Климатическое исполнение: УХЛ3.1, У2, Т3
Степень защиты от воздействия пыли и воды IP65

Датчики давления серии Метран$22$АС$1

предназначены для непрерывного преобразования
значения измеряемого параметра (абсолютного,
избыточного давления, разрежения, давления$
разрежения, разности давлений) в унифицированный
токовый сигнал в системах автоматического управления,
контроля и регулирования технологических процессов
на объектах атомной энергетики.

Лицензия на право конструирования для АС

№УО$11$101$0680 от 10.09.2004 г.

Датчики соответствуют требованиям

ТУ 4212$011$12580824$98, приложение А, ГОСТ 22520,
ГОСТ 12997, ОТТ 08042462, НП$001$97, специальным
условиям поставки оборудования, приборов, материалов
и изделий для объектов атомной энергетики.

Межповерочный интервал $ 3 года.
Гарантийный срок эксплуатации со дня ввода в

эксплуатацию:
$ 3 года $ для датчиков с кодами МП, МП1;
$ 18 месяцев $ для датчиков с кодом АП.

Средний срок службы $ 15 лет.
Средняя наработка на отказ $ 270 000 ч.

Первыми в России прошли МВИ Росэнергоатома в 2005 г.!

www.metran.ru

Россия, 454138, Челябинск, Комсомольский проспект, 29, а/я 11608
т.(351) 798$85$10, 247$1$555, 247$16$02; ф.247$16$67. е$mail:metran@metran.ru

144

Метран22АС1

Датчики давления серии Метран22АС1 предназначены для измерения избыточного (ДИ), абсолютного (ДА) давления,

разрежения (ДВ), давления$разрежения (ДИВ), разности давлений (ДД) при работе на объектах атомной энергетики.

Типы, модели датчиков, пределы измерений приведены в табл.1, 2, 3.

Таблица 1

Тип датчика

Модель

Ряд верхних пределов измерений по ГОСТ 22520

АП*

МП, МП1*

Датчики абсолютного давления (ДА)

Метран$22$ДА
$АС$1

2020

2,5; 4; 6; 10 кПа

2,5; 4; 6; 10 кПа

2030

6; 10; 16; 25; 40 кПа

4; 6; 10; 16; 25; 40 кПа

2040

40; 60; 100; 160; 250 кПа

25; 40; 60; 100; 160; 250 кПа

2050, 2051

0,4; 0,6; 1; 1,6; 2,5 МПа

0,25; 0,4; 0,6; 1; 1,6; 2,5 МПа

2060, 2061

2,5; 4; 6; 10; 16 МПа

1,6; 2,5; 4; 6; 10; 16 МПа

Датчики избыточного давления (ДИ)

Метран$22$ДИ
$АС$1

5120

$

0,1; 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5 кПа

5130

$

0,6; 1; 1,6; 2,5; 4; 6 кПа

2110

0,25; 0,4; 0,6; 1; 1,6 кПа

0,16; 0,25; 0,4; 0,6; 1; 1,6 кПа

2120

2,5; 4; 6; 10 кПа

0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10 кПа

2130

6; 10; 16; 25; 40 кПа

1,6; 2,5; 4; 6; 10; 16; 25; 40 кПа

2140

40; 60; 100; 160; 250 кПа

10; 16; 25; 40; 60; 100; 160; 250 кПа

2150, 2151

0,4; 0,6; 1; 1,6; 2,5 МПа

0,1; 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5 МПа

2160, 2161

2,5; 4; 6; 10; 16 МПа

1; 1,6; 2,5; 4; 6; 10; 16 МПа

2170

16; 25 МПа

4; 6; 10; 16; 25 МПа

2171

16; 25; 40; 60; 100 МПа

4; 6; 10; 16; 25; 40; 60; 100 МПа

Датчики разрежения (ДВ)

Метран$22$ДВ
$АС$1

5220

$

0,1; 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5 кПа

5230

$

0,6; 1; 1,6; 2,5; 4; 6 кПа

2210

0,25; 0,4; 0,6; 1; 1,6 кПа

0,16; 0,25; 0,4; 0,6; 1; 1,6 кПа

2220

2,5; 4; 6; 10 кПа

0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10 кПа

2230

6; 10; 16; 25; 40 кПа

1,6; 2,5; 4; 6; 10; 16; 25; 40 кПа

2240

40; 60; 100 кПа

4; 6; 10; 16; 25; 40; 60; 100 кПа

Таблица 2

* АП $ датчик с аналоговым электронным преобразователем;
МП, МП1 $ датчик с микропроцессорным электронным преобразователем.

Тип датчика

Модель

Ряд верхних пределов измерений по ГОСТ 22520, кПа

Предельно$допускаемое

рабочее избыточное

давление, МПа

АП*

МП, МП1*

Датчики разности давлений (ДД)

Метран$22$ДД
$АС$1

5420

$

0,1; 0,16; 0,25; 0,4; 0,63; 1,0; 1,6; 2,5

0,25

5430

$

0,63; 1,0; 1,6; 2,5; 4; 6,3

0,4

2410

0,25; 0,4; 0,63; 1; 1,6

0,16; 0,25; 0,4; 0,63; 1; 1,6

4

2420

2,5; 4; 6,3; 10

0,63; 1; 1,6; 2,5; 4; 6,3; 10

4; 10

2430

6,3; 10; 16; 25; 40**

1,6; 2,5; 4; 6,3; 10; 16; 25; 40**

16; 25

2434

40

2440

40; 63; 100; 160; 250**

10; 16; 25; 40; 63; 100; 160; 250**

16; 25

2444

40

2450

$

0,1; 0,16; 0,25; 0,4; 0,63; 1; 1,6; 2,5** МПа

16; 25

2460

2,5; 4; 6,3; 10; 16 МПа

0,63; 1; 1,6; 2,5; 4; 6,3; 10; 16 МПа

25

3494

$

0,4; 0,63; 1; 1,6; 2,5; 4; 6,3

4

3494$01

$

2,5; 4; 6,3; 10; 16; 25

6; 10

3494$02

$

4; 6,3; 10; 16; 25; 40; 63; 100

6; 10; 16

3494$03

$

25; 40; 63; 100; 160; 250; 400; 630

16; 25

4420

$

4; 6,3; 10; 16; 25; 40; 63

6; 10

4430

$

10; 16; 25; 40; 63; 100; 160

10; 16

4440

$

25; 40; 63; 100; 160; 250; 400; 630
