Метран49

137

КОД ИСПОЛНЕНИЯ ПО  МАТЕРИАЛАМ

Таблица 9

КОД КЛИМАТИЧЕСКОГО ИСПОЛНЕНИЯ ДАТЧИКА

Таблица 10

Код

Вид

климатического

исполнения

по ГОСТ 15150

Предельные значения температур

окружающего воздуха при

эксплуатации, °С

t 1

УХЛ 3.1

5...50

t 8

Т3

$25...70

t 10

У2

$40...70

t 11

У1

$42...70

t 12

ТС1

$10...70

ЖКИ работает при температуре окружающего

воздуха от 40 до 70°С.

КОД ВЫХОДНОГО СИГНАЛА

Таблица 11

Код

Выходной сигнал, мА

05
50
42
24
02
20

0 $ 5
5 $ 0

4 $ 20
20 $ 4
0 $ 20
20 $ 0

Код

Мембраны

Фланцы

02

Сплав 36НХТЮ

Сталь 12Х18Н10Т

05*

Сплав 15Х18Н12С4ТЮ

Сталь 12Х18Н10Т

06**

Сплав 06ХН28МДТ

Сплав 06ХН28МДТ или
10Х17Н13М2Т

07*

Тантал

Сталь 10Х17Н13М2Т или
10Х17Н13М3Т

* По согласованию с изготовителем.
** Для рабочих сред по табл.14.
Сплавы 36НХТЮ, 06ХН28МДТ, сталь 15Х18Н12С4ТЮ,

12Х18Н10Т, 10Х17Н13М2Т по ГОСТ 5632, титановые сплавы по
ГОСТ 19807.

Материал уплотнительных колец $ фторопласт или

специальные марки резин, металлических прокладок  $
нержавеющие стали.

По требованию заказчика при заказе датчика фланцы

и штуцера (КМЧ), ниппеля (КМЧ), пробки для дренажа и
продувки могут устанавливаться из различных материалов в
сочетаниях приведенных в табл.9. Исполнение датчика по
материалам определяется материалом мембраны.

КОД ЭЛЕКТРИЧЕСКОГО ПОДКЛЮЧЕНИЯ

Таблица 12

Код

Тип электрического подключения

ШР14

Штепсельный разъем: вилка 2РМГ14Б4Ш1Е2Б ГЕО.364.140 ТУ (розетка 2РМ14КПН4Г1В1 ГЕО.364.140 ТУ)

С

Сальниковый ввод для кабеля с наружным диаметром не менее 8 мм и не более 10 мм

С1

Сальниковый ввод для кабеля с наружным диаметром не менее 10,5 мм и не более 12,4 мм

КОД МОНТАЖНЫХ ЧАСТЕЙ

Таблица 13

Код

Монтажные части

К1/4

Монтажный фланец с резьбовым отверстием К1/4"

К1/2

Монтажный фланец с резьбовым отверстием К1/2"

Н

Ниппель для соединения по наружному диаметру трубы 14 мм

М20

Ниппель с накидной гайкой М20х1,5 для соединения по наружному диаметру трубы 14 мм

КБуст.*

Клапанный блок, установленный на датчик давления

КОД РАБОЧЕЙ СРЕДЫ,  СОДЕРЖАЩЕЙ СЕРОВОДОРОД

Таблица 14

Код

Рабочая среда, содержащая сероводород

Ор

 Оренбургское месторождение с содержанием сероводорода до 5% объемных

Астр

 Астраханское месторождение с содержанием сероводорода до 24% объемных

* В паспорте делается отметка о проведении испытаний на герметичность сборки "датчик давления $ клапанный блок".

138

Метран49

ГАБАРИТНЫЕ, УСТАНОВОЧНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

ДАТЧИКОВ МЕТРАН49

ВНИМАНИЕ!

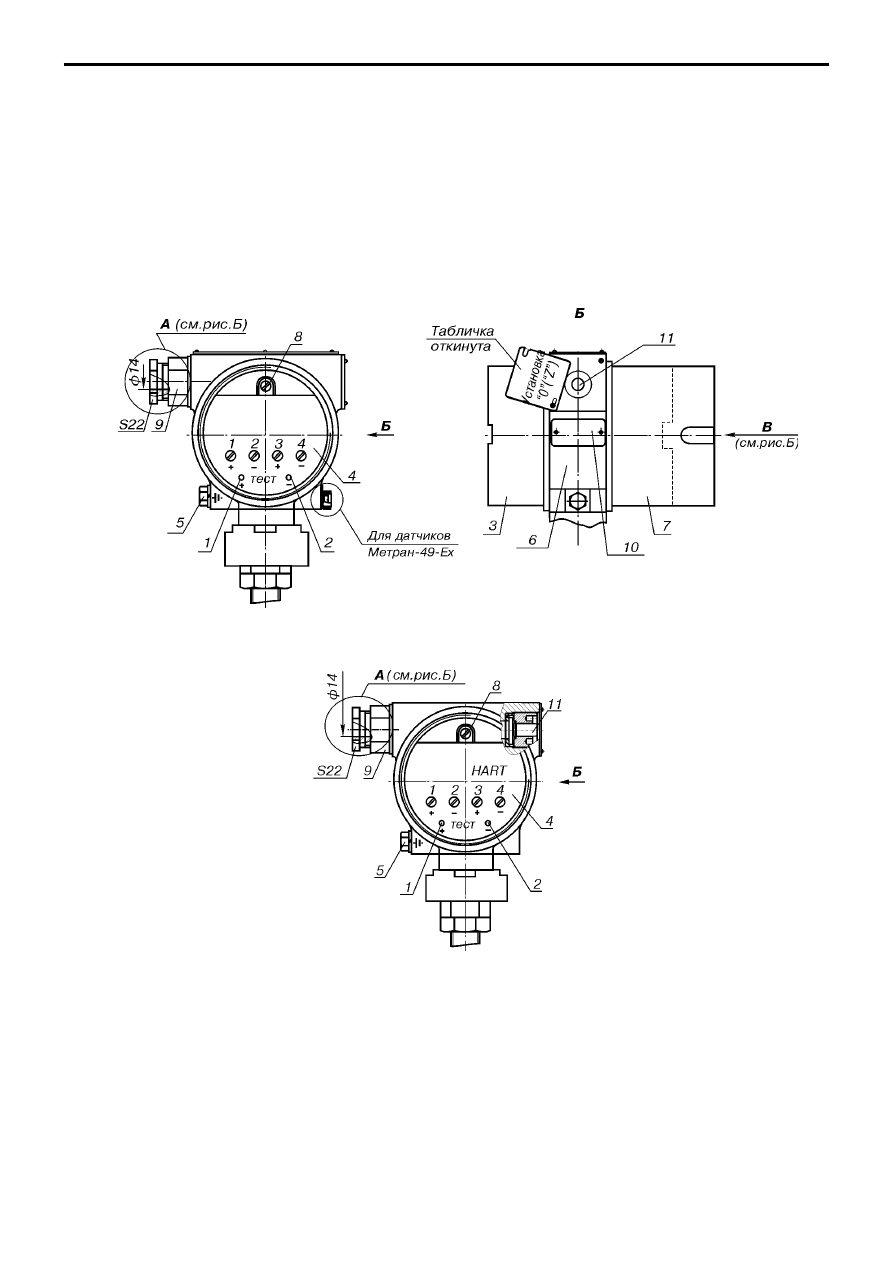

Виды электронных преобразователей датчиков Метран$49 приведены на рис.А, Б.

ВИД ЭЛЕКТРОННОГО ПРЕОБРАЗОВАТЕЛЯ ДАТЧИКОВ

МП, МП1

(крышка 3 снята)

Рис.А.

1, 2 $ клеммы для подключения контрольного прибора;
3 $ крышка;
4 $ клеммная колодка;
5 $ болт для заземления корпуса;
6 $ корпус;
7 $ крышка;
8 $ винт для подсоединения (при необходимости) экрана кабеля;
9 $ сальниковый ввод;
10 $ табличка с маркировкой взрывозащиты;
11 $ внешняя кнопка установки “нуля”.

МП2, МП3

(крышка 3 снята)

Метран49

139

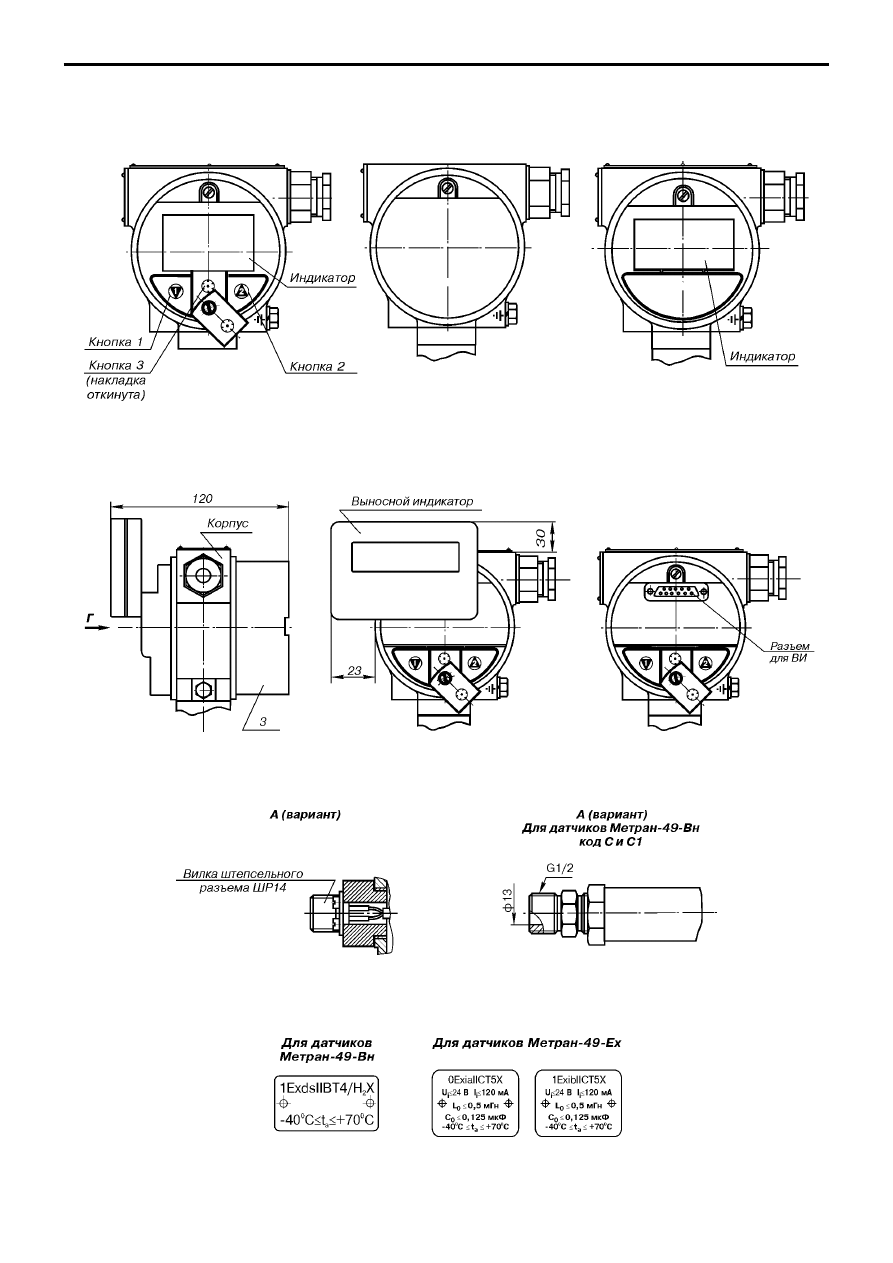

ВВОДЫ ДЛЯ КАБЕЛЯ

Рис.Б. (остальное см.рис.А).

ТАБЛИЧКИ С МАРКИРОВКОЙ ВЗРЫВОЗАЩИТЫ

В

МП1

(крышка 7 снята)

В

МП2

(крышка 7 снята)

В

МП3

(крышка 7 снята)

МП

Г

(крышка 7 снята)

Г

(без выносного индикатора,

крышка 7 снята)

140

Метран49

Код электронного

преобразователя

L1, мм

L*, мм

МП, МП2

37

106

МП1, МП3

69

138

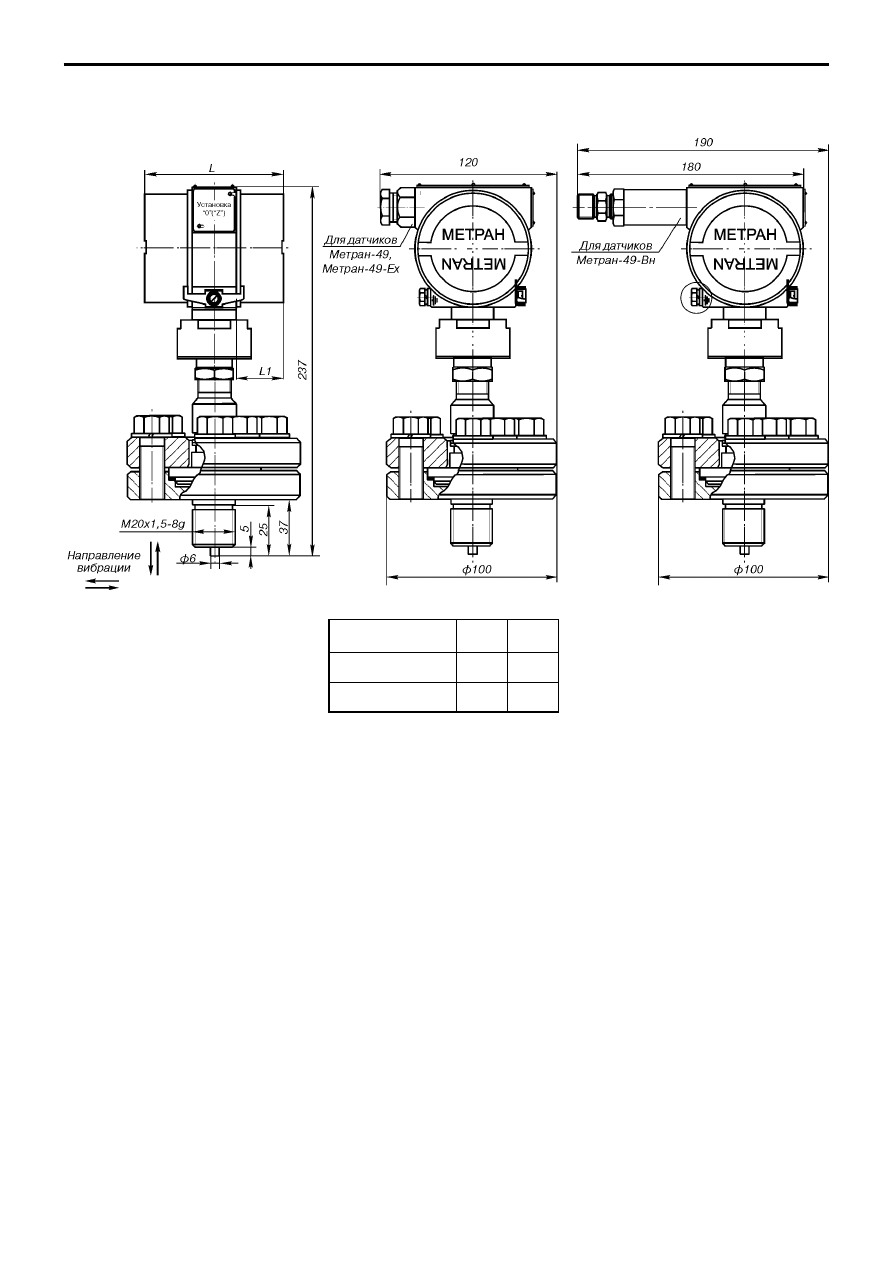

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДАТЧИКОВ МЕТРАН49

* Размер L увеличивается на 34 мм при установке БФП.

Рис.1. Метран49 мод.9150, 9160, 9170, 9350.
