Средства измерений для автоматизации «Метран» (датчики давления) - часть 32

125

Метран100

* Патрубок присоединительный (в комплект поставки не входит):

Рис.45.

Датчики Метран100 мод.1533, 1543.

* Размер L увеличивается на 34 мм при установке БФП.

Код электронного

преобразователя

L1, мм

L*, мм

Исполнение датчика

L2, мм

ШР

С, С1

С2

C3

С4

МП*, МП2*, МП4

37

106

Общепромышленное, Ех

140

119

157

141

148

МП1*, МП3*, МП5

69

138

Вн

$

205

157

$

$

126

Метран100

Код электронного

преобразователя

L, мм

L1, мм

L3*, мм

Исполнение датчика

L2, мм

ШР

С, С1

С2

C3

С4

МП*, МП2*, МП4

123

37

106

Общепромышленное, Ех

152

131

161

153

160

МП1*, МП3*, МП5

155

69

138

Вн

$

209

161

$

$

* Размер L3 увеличивается на 34 мм при установке БФП.

Рис.46.

Датчики Метран100 мод.1534, 1534+, 1544, 1544+.

Фланец присоединительный по ГОСТ 12815, исп.3,
(ряд 2), Ру = 4 МПа, Ду 80 мм в комплект поставки не
входит.

127

Метран100

Объект

_______________________________________________________________________________________________________________________________________________________

необходимость заполнения определяет заказчик

Спецификация

_____________________________________________________________________________________________________________________________________________

необходимость заполнения определяет заказчик

Заказчик (грузополучатель)

_________________________________________________________________________________________________________________________

Почтовый адрес, телефон, факс заказчика, e$mail

___________________________________________________________________________________________________

____________________________________________________________________________________________________________________________________________________________________

Подлежит заказу:

1. Датчик

_________________________________________________________________________________________________________________________________________________

шт.

заводское обозначение

кол$во

2. Разделительные сосуды

___________________________________________________________________________________________________________________________

при необходимости

3. Уравнительные сосуды

____________________________________________________________________________________________________________________________

при необходимости

4. Наименование жидкости

__________________________________________________________________________________________________________________________

5. Температура жидкости

_____________________________________________________________________________________________________________________________

6. Избыточное давление жидкости:

рабочее

_____________________________________________

 МПа

максимальное

_____________________________________________

 МПа

7. Плотность жидкости или удельный вес при условиях, указанных в пп.5 и 6 _________________________ кг/м

3

        для воды не заполняется

8. Пределы измерения уровня

____________________________________________________________________________________________________________________________________________________________________

9. Дополнительные сведения по усмотрению заказчика

____________________________________________________________________________________________________________________________________________________________________

____________________________________________________________________________________________________________________________________________________________________

____________________________________________________________________________________________________________________________________________________________________

10. Наименование организации, заполнившей исходные данные, и ее адрес

____________________________________________________________________________________________________________________________________________________________________

____________________________________________________________________________________________________________________________________________________________________

Проектная организация

____________________________________________________________________________________________________________________________________________________________________

Ответственный исполнитель по КИПиА

_________________________________________________________________________________________________________

(подпись, фамилия, телефон)

Заказчик:
Руководитель

_______________________________________________________________________________________________________________________________________________

(подпись, фамилия, телефон)

Исполнитель

________________________________________________________________________________________________________________________________________________

(подпись, фамилия, телефон)

ОПРОСНЫЙ ЛИСТ

для заказа датчиков Метран...ДД, Метран...ДГ при измерении уровня

128

Метран49

Коррозионностойкие

датчики давления

Метран49

Код ОКП 42 1281

Измеряемые среды: агрессивные среды с
высоким содержанием сероводорода,
нефтепродукты, сырая нефть и другие, по
отношению к которым материалы датчика,
контактирующие с измеряемой средой
являются коррозионностойкими
Основная погрешность измерений до
±0,15% от диапазона
Диапазоны перенастроек пределов
измерений до 25 : 1
Наличие взрывозащищенных исполнений
Межповерочный интервал  2 года
Гарантийный срок эксплуатации  3 года
Внесены в Госреестр средств измерений,
сертификат №7633/4,
ТУ 42120081258082499
Cертификат о типовом одобрении Морским
Регистром Судоходства №03.00042.120 от
11.12.03

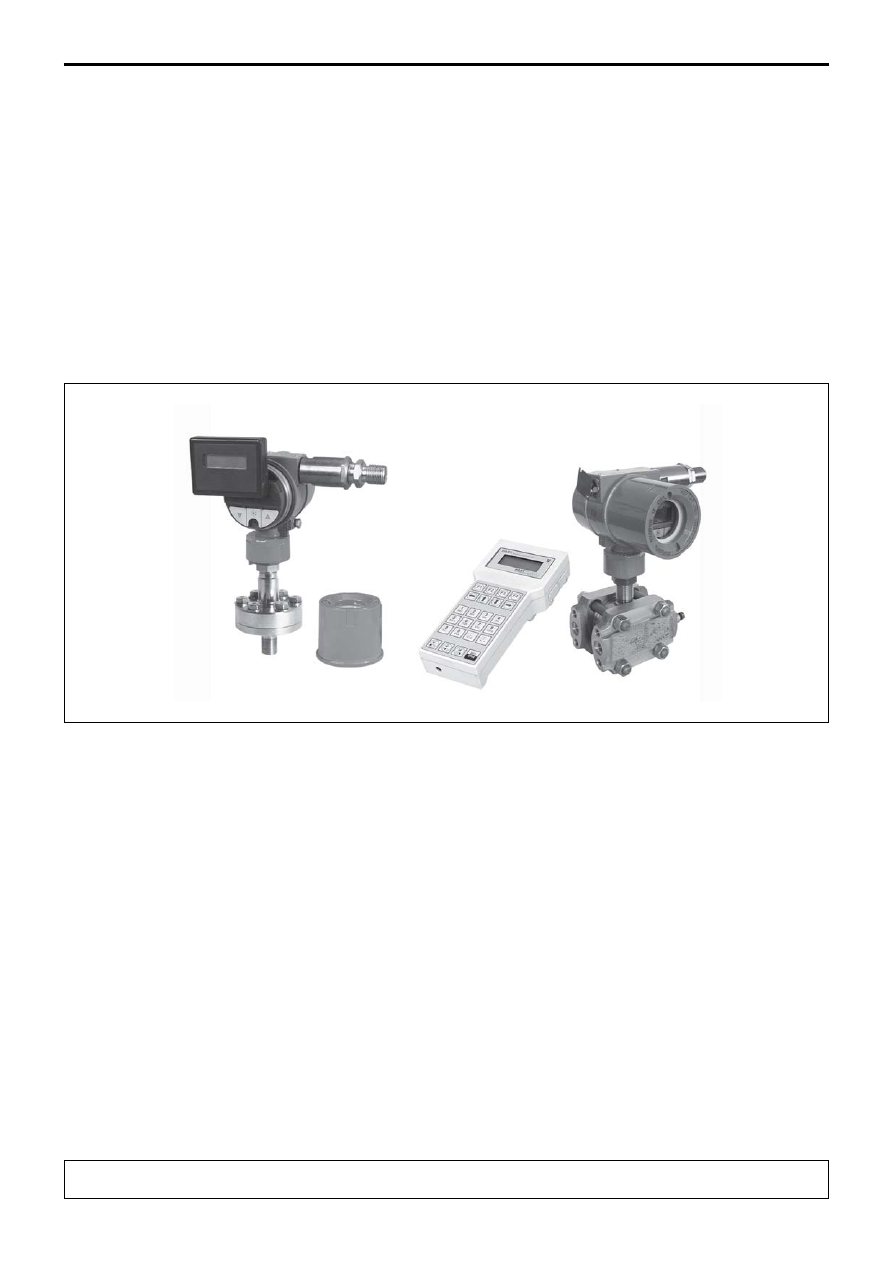

Коррозионностойкие интеллектуальные

датчики давления Метран$49 предназначены для работы
в системах автоматического контроля, регулирования,
управления технологическими процессами и
обеспечивают непрерывное преобразование в
унифицированный аналоговый токовый выходной
сигнал и/или цифровой сигнал в стандарте протокола
HART следующих входных величин:
$ избыточного давления (Метран$49$ДИ);
$ разрежения (Метран$49$ДВ);
$ давления$разрежения (Метран$49$ДИВ);
$ разности давлений (Метран$49$ДД).

Конфигурирование датчика:

$ кнопочное со встроенной панели;
$ с помощью HART$коммуникатора или компьютера.

Датчики работают со вторичной

регистрирующей и показывающей аппаратурой,
регуляторами и другими устройствами автоматики,
воспринимающими  стандартный токовый сигнал и/или
цифровой в стандарте протокола HART.

Встроенный фильтр радиопомех.
Внешняя кнопка установки "нуля".
Непрерывная самодиагностика.
Датчики разработаны по техническому заданию

ОАО "Газпром".
