117

Метран100

Код КМЧ

L, мм

1/4NPT наруж

62,5

1/2NPT наруж

68,5

Рис.34.

Датчики Метран100 мод.1020, 1030, 1040, 1112, 1212, 1312;

Метран22АС1 АП, МП, МП1 мод.2020, 2030, 2040, 2110, 2210, 2310, 2120, 2130, 2140, 2220, 2230, 2240, 2320, 2330,

2340 с установленным фланцем (остальное см.рис.31).

* Только для датчиков Метран100.

Рис.33.

Метран100 мод. 1020, 1030, 1040, 1112, 1212, 1312.

Установка монтажных деталей  1/4NPT наруж. или 1/2NPT наруж. (остальное см.рис.31).

118

Метран100

Модель

Н, мм

Н1, мм

L, мм

L1, мм

АП*

МП, МП1

1420, 1430, 1434, 1440, 1444, 1450, 1460

$

237

44

155

100

2420, 2430, 2434, 2440, 2444, 2450, 2460

200

237

1412

$

289

69

211

128

2410

252

289

* Только для датчиков Метран$22$АС$1.

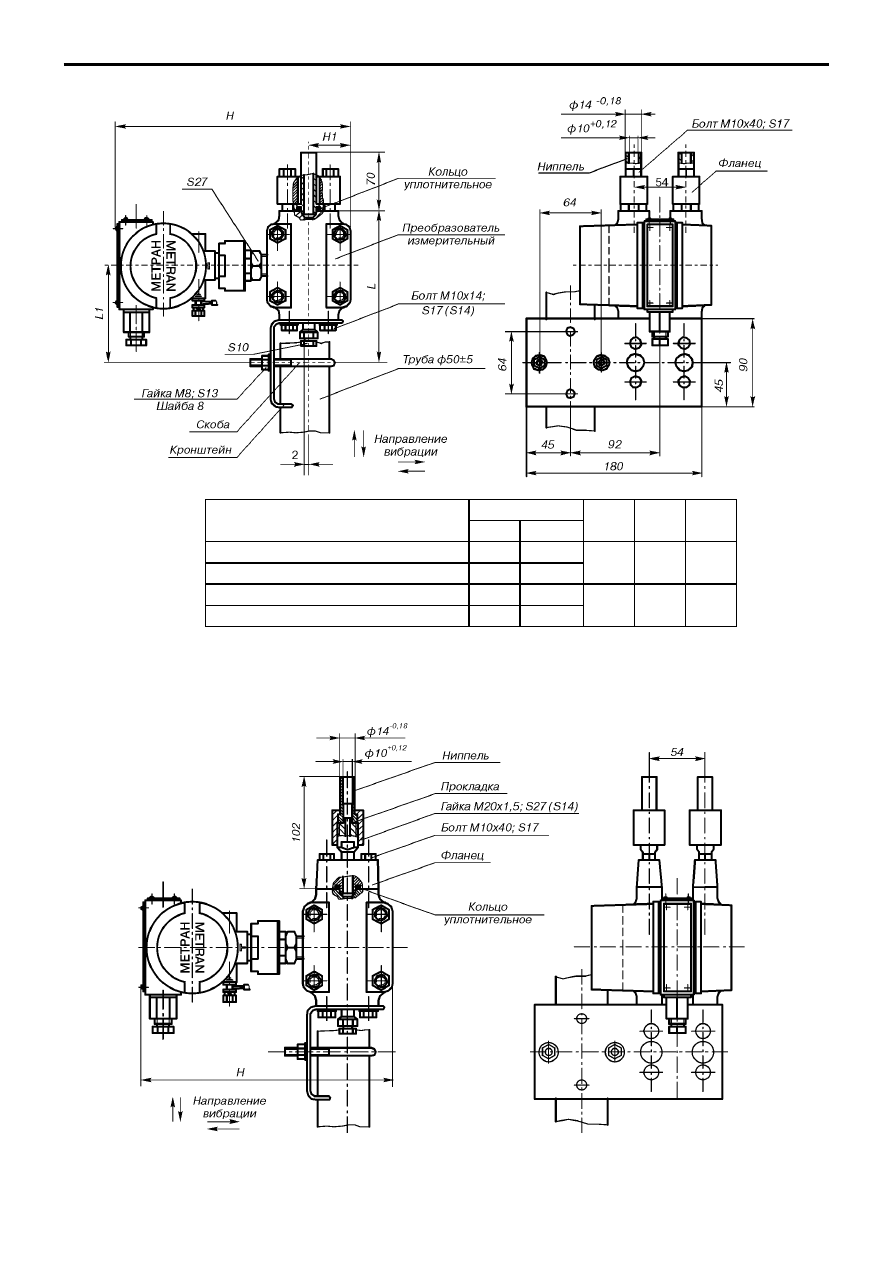

Рис.35.  Метран100 мод.1412, 1420, 1430, 1434, 1440, 1444, 1450, 1460, 1422, 1432, 1442;

Метран22АС1 АП, МП, МП1 мод.2410, 2420, 2430, 2440, 2450, 2460, 2334, 2444 с установленными ниппелями.

Рис.36.  Метран100 мод.1412, 1420, 1430, 1434, 1440, 1444, 1450, 1460, 1422, 1432, 1442;

Метран22АС1 АП, МП, МП1 мод.2410, 2420, 2430, 2434, 2440, 2444, 2450, 2460
с установленными ниппелями под накидные гайки М20х1,5 (остальное см.рис.35).

119

Метран100

Код КМЧ

L, мм

1/4NPT наруж

62,5

1/2NPT наруж

68,5

Рис.37.

Метран100 мод. 1412, 1420, 1430, 1434, 1440, 1444, 1450, 1460.

Установка монтажных деталей  1/4NPT наруж. или 1/2NPT наруж. (остальное см.рис.35).

* Только для датчиков Метран$100.

Рис.38.

Метран100 мод.1412, 1420, 1430, 1434, 1440, 1444, 1450, 1460;

Метран22АС1 АП, МП, МП1 мод.2410, 2420, 2430, 2434, 2440, 2444, 2450, 2460

с установленными фланцами (остальное см.рис.35).

120

Метран100

* Варианты установки переходников на датчики Метран$100.

Рис.39. Установка монтажных частей на датчики

Метран100 мод.1422, 1432, 1442; Метран22АС1 АП, МП, МП1 мод.4420, 4430, 4440.
