109

Метран100

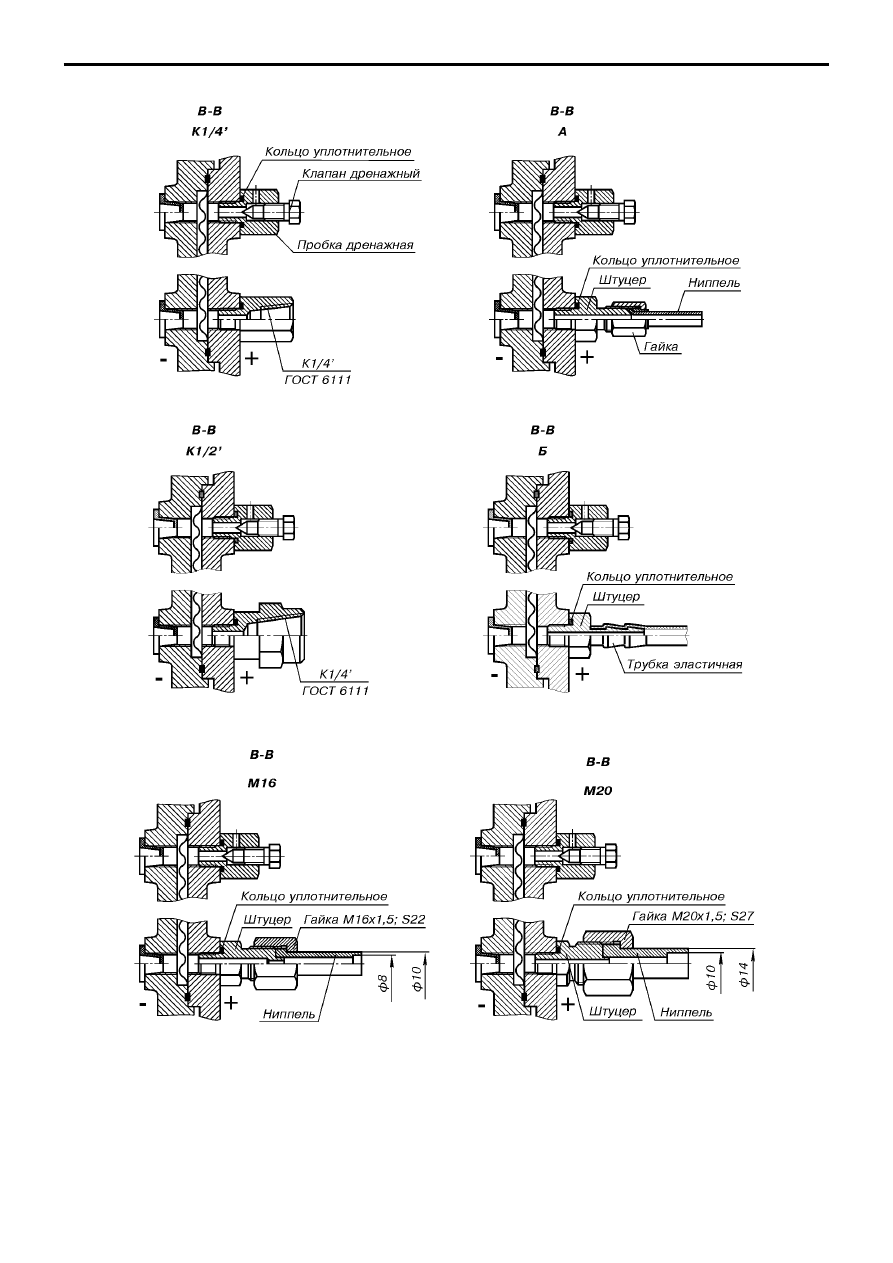

Рис.17. Установка монтажных частей датчиков

Метран100 мод.1110, 1111, 1210*, 1211*, 1310, 1311;

Метран22АС1  АП, МП, МП1 мод.5120, 5130, 5220*, 5230*, 5320, 5340.

* Монтажные части датчиков устанавливаются со стороны "



" измерительной камеры.

Для мод.1110, 1210, 1310, 5210, 5310 дренажная пробка не устанавливается.

110

Метран100

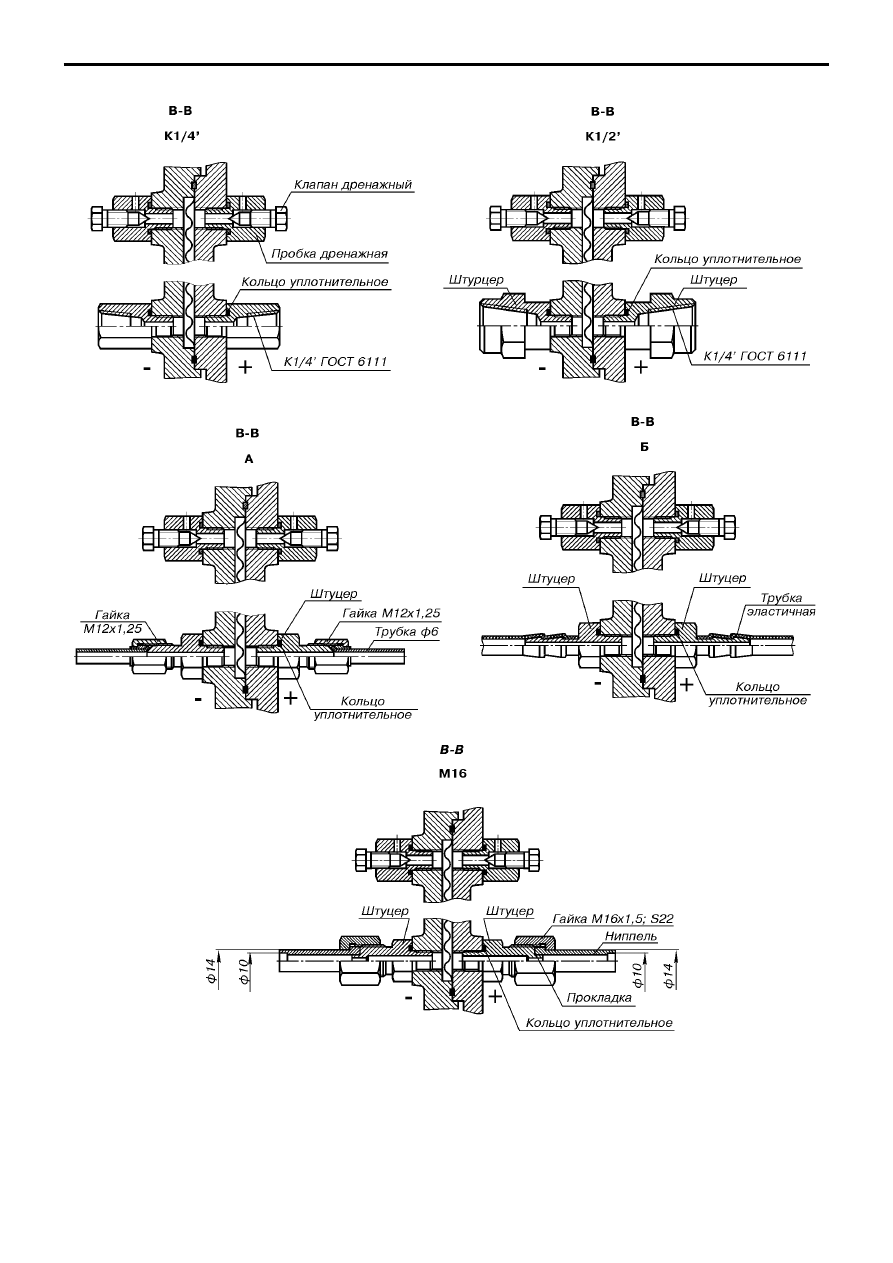

Рис.18.

Установка монтажных частей датчиков

Метран100 мод.1410, 1411; Метран22АС1  АП, МП, МП1 мод.5420, 5430.

Для мод.1410 дренажные пробки не устанавливаются.

Продолжение рис.18 см. на следующей странице.

111

Метран100

Продолжение рис.18.

Установка монтажных частей датчиков

Метран100 мод.1410, 1411; Метран22АС1  АП, МП, МП1 мод.5420, 5430.

Для мод.1410 дренажные пробки не устанавливаются.

* Размер L увеличивается на 34 мм при установке БФП.

Рис.19.

Датчики Метран100 мод.1131, 1141, 1231, 1241, 1331, 1341

(установку монтажных деталей см.рис.20, 21).

Код электронного

преобразователя

L1, мм L*, мм

Исполнение датчика

L2, мм

ШР

С, С1

С2

C3

С2

МП*, МП2*, МП4

37

106

Общепромышленное, Ех

115

94

132

116

123

МП1*, МП3*, МП5

69

138

Вн

$

180

132

$

$

112

Метран100

Рис.20. Датчики Метран100 мод.1131, 1141, 1231, 1241, 1331, 1341.

Установка монтажных деталей (остальное см.рис.19).

Рис.21. Датчики Метран100 мод.1131, 1141, 1231, 1241, 1331, 1341.

Установка на трубе ф50 (монтажные детали ТМ20, ТМ16, ТК1/2, ТК1/4, ТА) (остальное см.рис.19, 20).

Рис.22. Датчики Метран100 мод.1050, 1060, 1051, 1061, 1150, 1160, 1151, 1161, 1170, 1351, 1350.

Установка монтажных деталей  переходники типа 1/4NPT (1/2NPT) наружная или 1/4NPT (1/2NPT) внутренняя.

Остальное см.рис.23, 24, 25, 26.
