105

Метран100

ПРИЛОЖЕНИЕ А

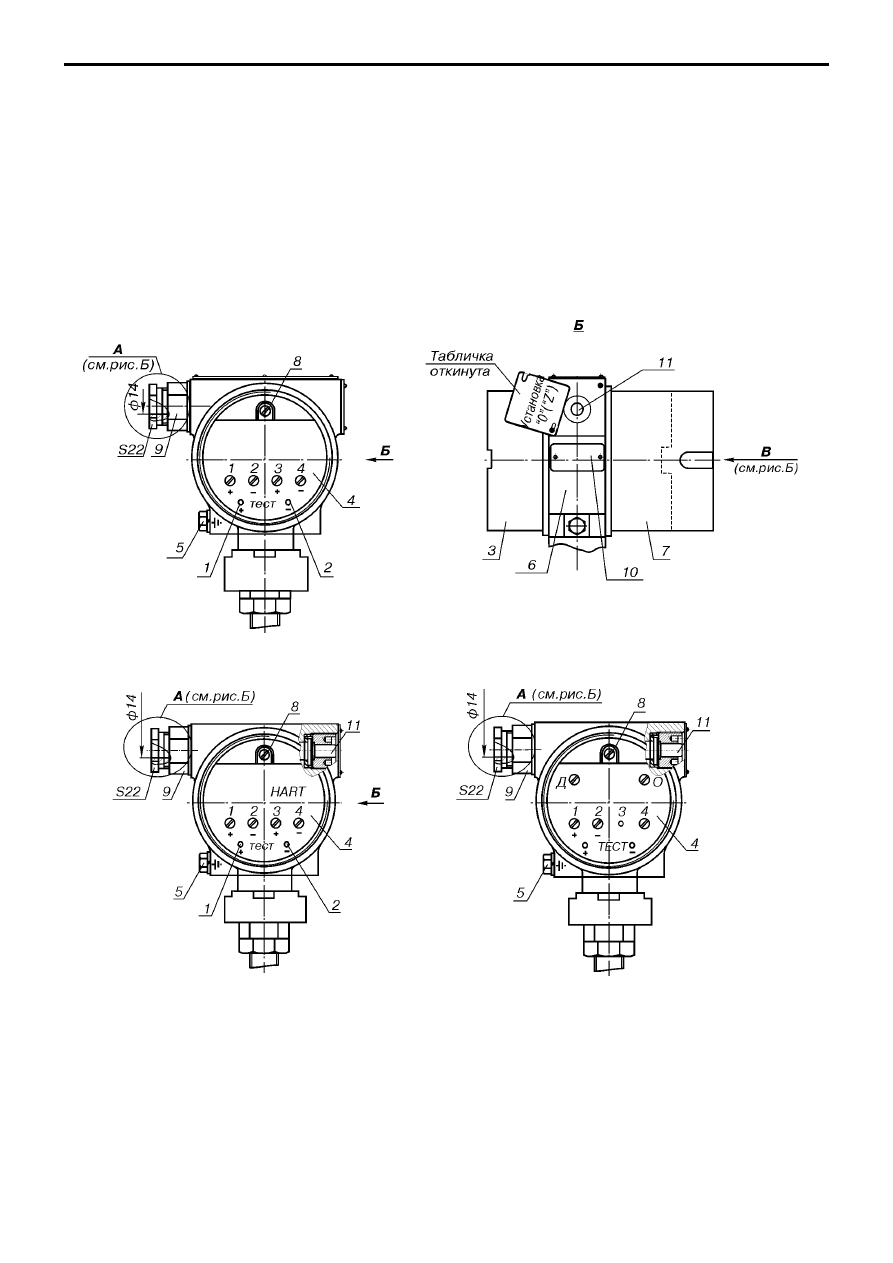

Рис.А.

МП4, МП5

(крышка 3 снята)

МП2, МП3

(крышка 3 снята)

1, 2 $ клеммы для подключения контрольного прибора;
3 $ крышка;
4 $ клеммная колодка;
5 $ болт для заземления корпуса;
6 $ корпус;
7 $ крышка;
8 $ винт для подсоединения (при необходимости) экрана кабеля;
9 $ сальниковый ввод;
10 $ табличка с маркировкой взрывозащиты;
11 $ внешняя кнопка установки “нуля”.

ГАБАРИТНЫЕ, УСТАНОВОЧНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

ДАТЧИКОВ МЕТРАН100, МЕТРАН22АС1

ВНИМАНИЕ!

Виды электронных преобразователей датчиков Метран$100, Метран$22$АС$1 приведены на рис.А, Б.

ВИД ЭЛЕКТРОННОГО ПРЕОБРАЗОВАТЕЛЯ ДАТЧИКОВ

МП, МП1

(крышка 3 снята)

106

Метран100

ВВОДЫ ДЛЯ КАБЕЛЯ

Рис.Б. (остальное см.рис.А).

ТАБЛИЧКИ С МАРКИРОВКОЙ ВЗРЫВОЗАЩИТЫ

В

МП1

(крышка 7 снята)

В

МП2, МП4

(крышка 7 снята)

В

МП3, МП5

(крышка 7 снята)

МП

Г

(крышка 7 снята)

Г

(без выносного индикатора,

крышка 7 снята)

107

Метран100

ГАБАРИТНЫЕ, УСТАНОВОЧНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДАТЧИКОВ

ПРИЛОЖЕНИЕ А

Модель

Н, мм

D,

мм

L1,
мм

h,

мм

АП** МП, МП1

1110, 1210, 1310,

1410

$

342

180

100

41

1111, 1211, 1311,

1411

$

302

140

74

35

5120, 5220, 5320,

5420

265

302

Исполнение датчиков

моделей

1110, 1210, 1310, 1410

L4, мм

ШР

С, С1

С2

C3

С4

Общепромышленное, Ех

162

141

180

163

170

Вн

$

228

180

$

$

* Размер увеличивается на 34 мм при установке фильтра помех БФП.
** Только для датчиков Метран$22$АС$1.

Код электронного преобразователя

L3, мм

L2*, мм

АП*, МП*, МП2*, МП4

37

106

МП1*, МП3*, МП5

69

138

Исполнение датчиков

моделей 1111, 1211,

1311, 1411, 5120, 5220,
5320, 5420, 5130, 5230,

5330, 5440

L4, мм

ШР

С, С1

С2

C3

С4

Общепромышленное, Ех

142

121

159

143

150

Вн

$

207

159

$

$

Рис.15.

Метран100 мод.1110, 1111, 1210, 1211, 1310, 1311, 1410, 1411;

Метран22АС АП, МП, МП1 мод.5120, 5130, 5220, 5230, 5320, 5330, 5420, 5430.

108

Метран100

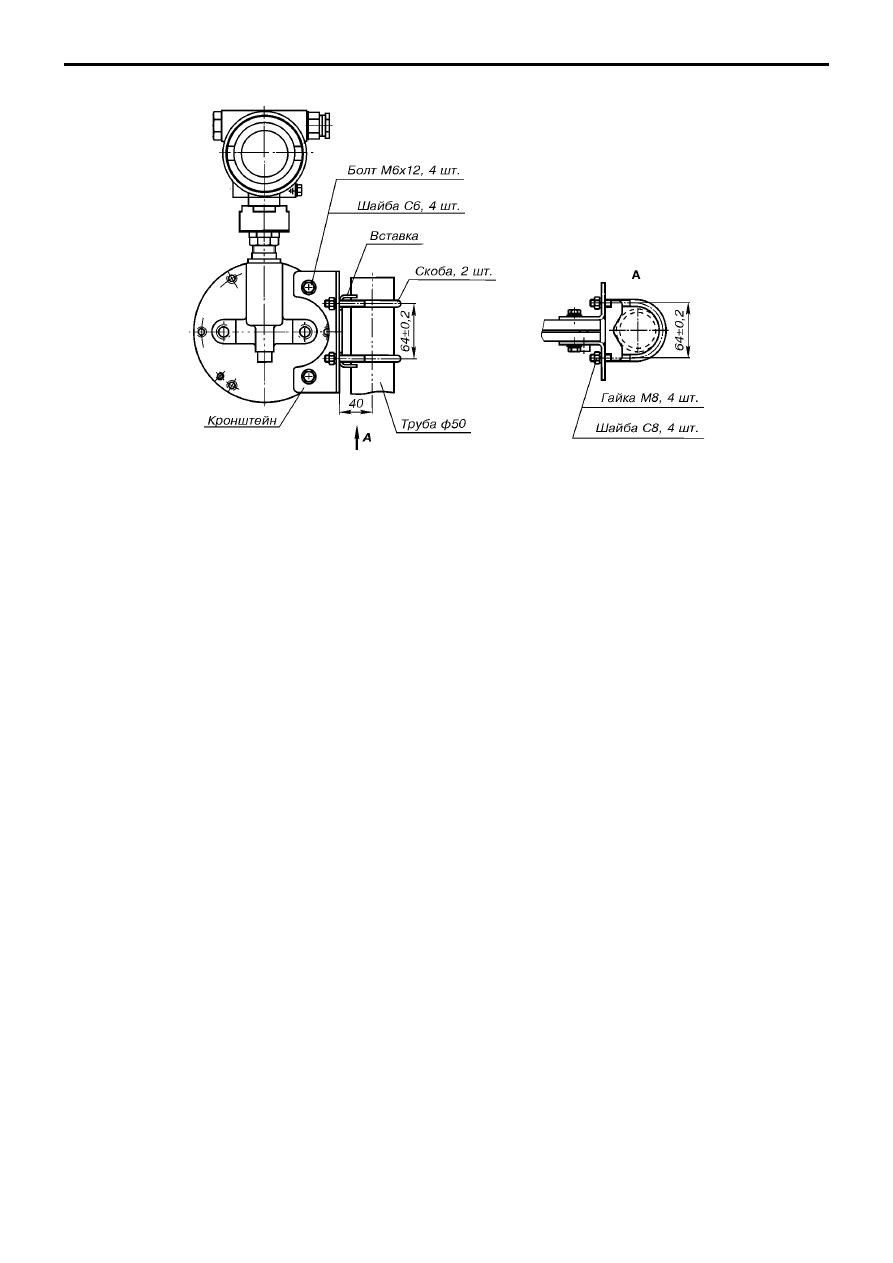

Рис.16.

Вариант крепления датчиков Метран100

мод.1110, 1111, 1210, 1211, 1310, 1311, 1410, 1411 на трубе.
