SKF. Повреждения подшипников качения и их причины - часть 2

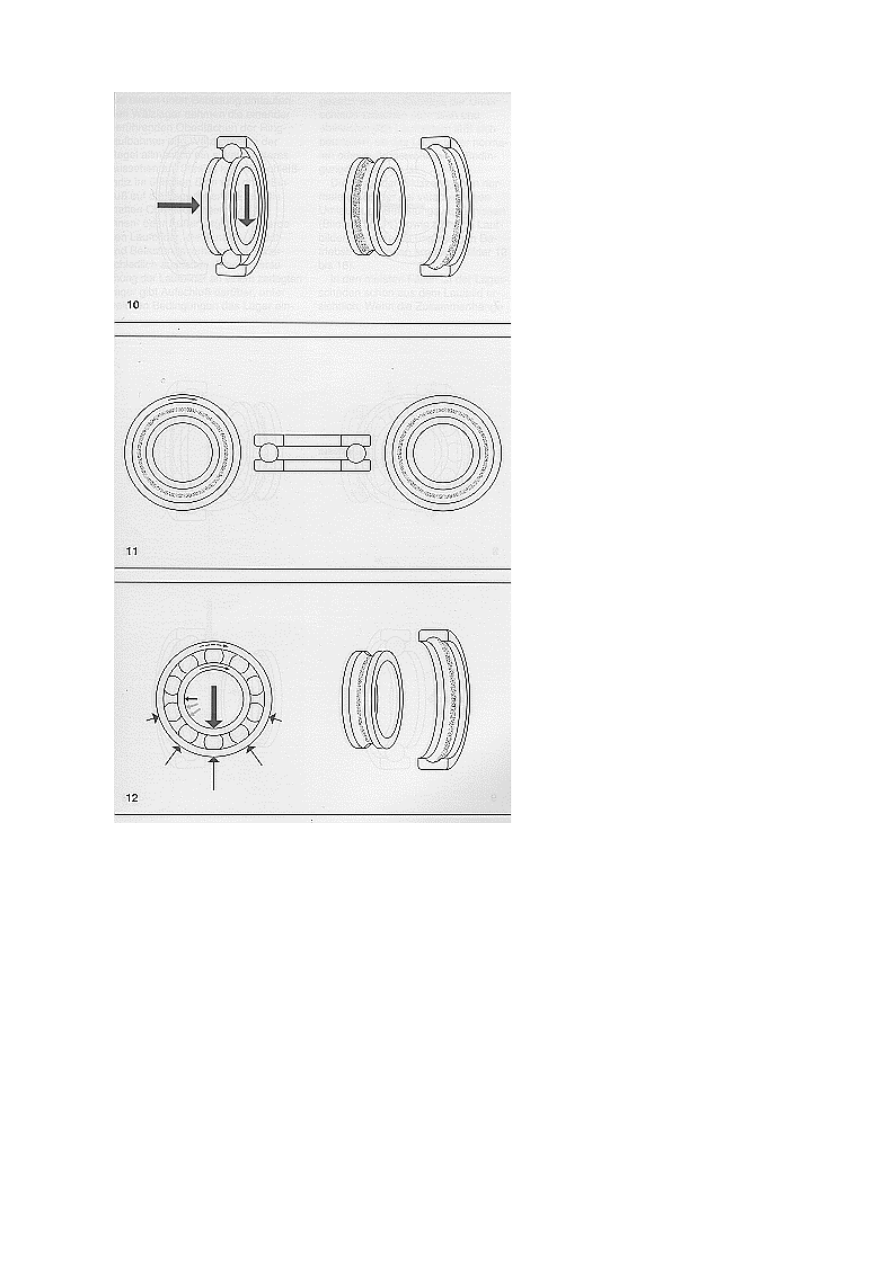

Рис. 10. Комбинированная  нагрузка
постоянного направления.
Вращается внутреннее кольцо. Наружное
кольцо не вращается.
Внутреннее  кольцо: след качения,
равномерно распространённый  по всей
окружности дорожки качения, смещён в
одну сторону.
Наружное кольцо: след качения, самый
широкий в направлении радиальной
нагрузки, распространяется по всей
окружности дорожки качения, однако
смещён в сторону.

Рис. 11. Осевая  нагрузка постоянного
направления.
Вращается тугое кольцо. Свободное
кольцо не вращается.
Тугое и свободное кольца: равномерно
широкий след качения распространяется
по всей окружности обоих колец.








Рис. 12. Радиальная нагрузка
постоянного направления,
дополнительно – дисбаланс.
Вращается внутреннее кольцо. Наружное
кольцо не вращается. Внутреннее и
наружное кольца: след качения
равномерно распространён по всей
окружности дорожек качения обоих колец.











7

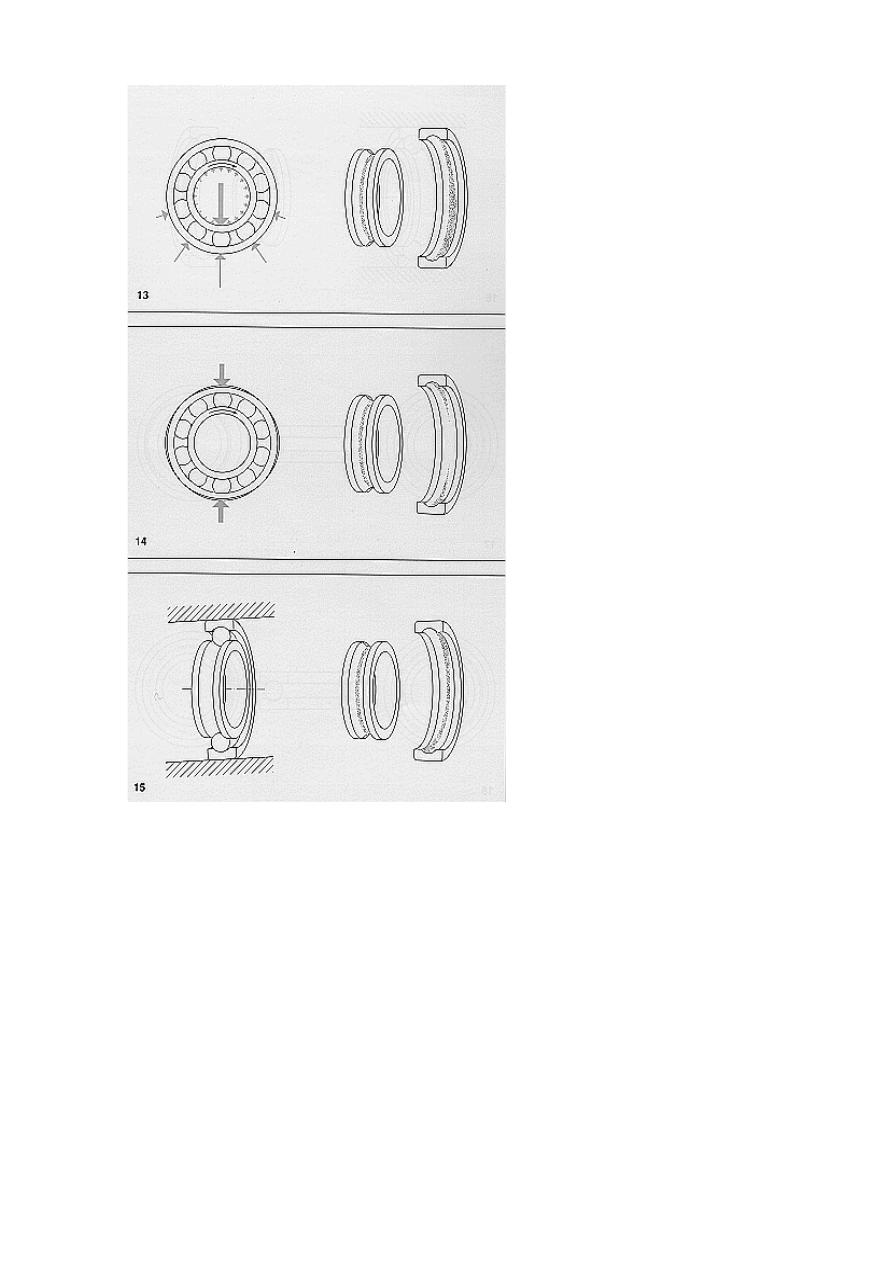

Рис. 13. Подшипник установлен с
предварительным натягом посредством
посадки с натягом на вал.
Радиальная нагрузка постоянного
направления. Внутреннее кольцо
вращается. Наружное кольцо не
вращается. Внутреннее кольцо:
равномерно широкий след качения
распространяется посередине дорожки
качения по всей окружности. Наружное
кольцо: след качения, самый широкий в
направлении радиальной нагрузки,
распространяется по всей окружности
посередине дорожки качения.


Рис. 14. Овально деформированное
наружное кольцо.
Внутреннее кольцо вращается. Наружное
кольцо не вращается.
Внутреннее кольцо: равномерно широкий
след качения распространяется
посередине дорожки качения по всей
окружности.
Наружное кольцо: следы качения, самые
широкие в направлении деформации
кольца, на двух диаметрально
противоположных участках дорожки
качения.

Рис. 15. Перекос наружного кольца.
Внутреннее кольцо вращается. Наружное
кольцо не вращается.
Внутреннее кольцо: равномерно широкий
след качения распространяется
посередине дорожки качения по всей
окружности.
Наружное кольцо: следы качения на двух
диаметрально противоположных участках
дорожки качения, смещённые друг
относительно друга по диагонали.



8

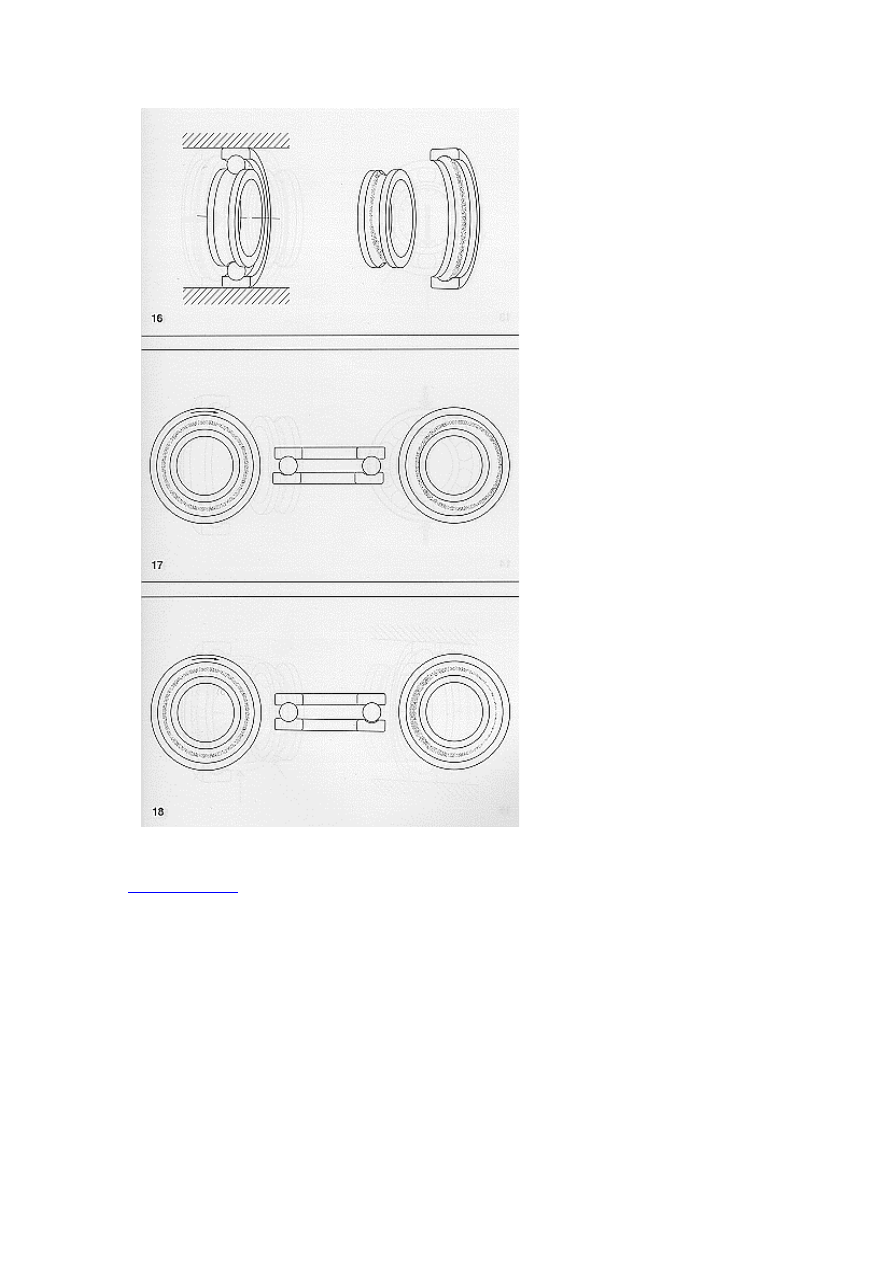

Рис. 16. Перекос внутреннего кольца.
Внутреннее кольцо вращается. Наружное
кольцо не вращается.
Внутреннее кольцо: след качения, самый
широкий в направлении нагрузки, к концу
зоны нагружения вырождается в острие.
Зазор в подшипнике, вследствие
перекоса внутреннего кольца,
уменьшается; длина следа качения по
окружности дорожки качения зависит от
того, насколько уменьшается зазор в
подшипнике.



Рис. 17 Свободное кольцо смещено
эксцентрично тугому кольцу.
Вращается тугое кольцо. Свободное
кольцо не вращается.
Тугое кольцо: равномерно широкий след
качения распространяется по всей
окружности дорожки качения.
Свободное кольцо: след качения
распространяется по всей окружности,
однако смещён относительно центра
кольца.



Рис. 18 Перекос свободного кольца.
Вращается тугое кольцо. Свободное
кольцо не вращается.
Тугое кольцо: равномерно широкий след
качения распространяется по всей
окружности дорожки качения.
Свободное кольцо: неравномерно
широкий след качения, наиболее
широкий в зоне наибольшей нагрузки,
расположен в середине дорожки качения








Содержание





9




Различные виды повреждений подшипников




Каждая причина повреждения подшипника находит отражение в характерной

картине повреждения. Такие повреждения, их именуют первичными, порождают
вторичные повреждения – усталостные раковины (питтинг), и трещины, - которые служат
непосредственной причиной выхода подшипника из строя. Уже первичные повреждения в
некоторых случаях могут оказаться причиной утраты подшипником работоспособности.
Например, износ и, соответственно, чрезмерно большой зазор в подшипнике, могут
вызвать недопустимо большие вибрации и шум. На вышедшем из строя подшипнике
часто обнаруживают комбинацию первичных и вторичных повреждений.
Виды повреждений можно классифицировать следующим образом:

Первичные повреждения:
Износ
Вмятины
Задиры
Поверхностные разрушения
Коррозия
Последствия прохождения электрического тока

Вторичные повреждения:
Усталостные раковины
Трещины
