SKF. Общий каталог подшипников - часть 271

Многорядные шарикоподшипники

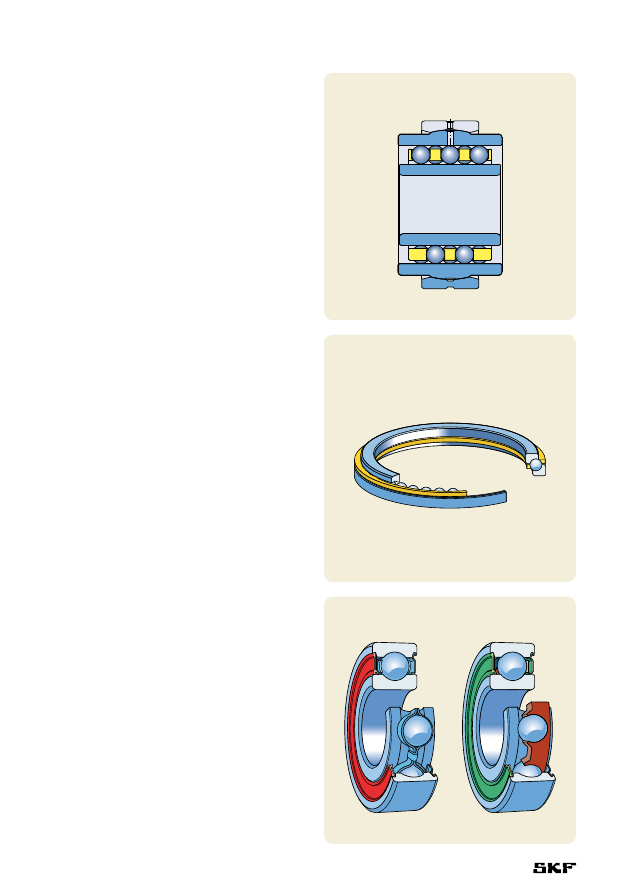

Многорядные шарикоподшипники имеют

несколько рядов шариков, которые удержи-

ваются и направляются механически обработан-

ным сепаратором из латуни. Дорожки качения

на внутреннем и наружном кольцах имеют

цилиндрический профиль, обеспечивающий

восприятие двустороннего осевого смещения

вала относительно корпуса внутри подшипника.

Выпуклый сферический наружный диаметр

наружного кольца позволяет подшипнику ком-

пенсировать монтажные перекосы.

Многорядные шарикоподшипники были

специально разработаны в качестве опор

шиберных валов сушильных секций бумаго-

дельных машин, подвергающихся осевым

колебаниям. Эти подшипники поставляются

в двух исполнениях.

Дополнительную информацию можно найти

в «Интерактивном инженерном каталоге SKF».

Крупногабаритные упорно-

радиальные шарикоподшипники

Крупногабаритные упорно-радиальные шари-

коподшипники первоначально разрабатывались

в качестве опор роторов буровых станков,

однако они могут использоваться и для других

целей в тех случаях, когда важно обеспечить

высокую грузоподъемность, высокую осевую

жесткость и малый момент трения. В отличие

от обычных упорных шарикоподшипников,

упорно-радиальные шарикоподшипники

способны воспринимать как радиальные, так

и осевые нагрузки и работать на высоких ско-

ростях. Они изготавливаются как в односторон-

нем, так и в двухстороннем исполнении.

Дополнительную информацию можно найти

в «Интерактивном инженерном каталоге SKF».

Подшипники для роликовых коньков

и скейтбордов

SKF производит подшипники для роликовых

коньков и скейтбордов с момента возникновения

этих видов спорта. С тех пор было разработано

так много различных вариантов конструкций, что

сейчас существует целый ассортимент высокока-

чественных подшипников, рассчитанных на

любой стиль катания и особые запросы.

Дополнительную информацию можно найти

на интернет-сайте www.skfsport.com.

Прочие изделия SKF

1084

Другие роликоподшипники

Комплекты игольчатых роликов

с сепаратором

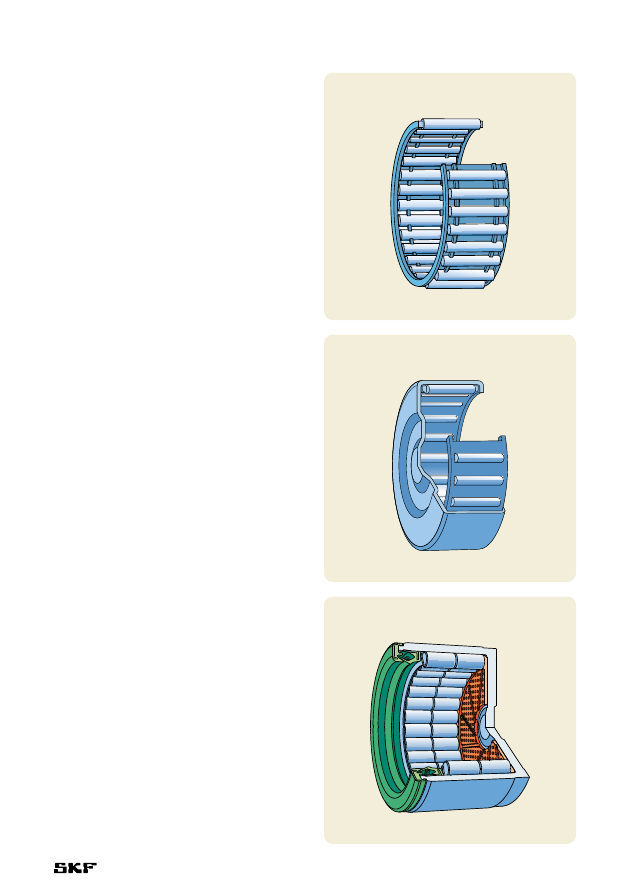

Комплекты игольчатых роликов с сепаратором

представляют собой готовые к монтажу эле-

менты подшипниковых узлов. Они обеспечи-

вают высокую грузоподъемность и жесткость

подшипниковых узлов, требуют минимального

радиального пространства в тех случаях, когда

вал и отверстие корпуса могут служить в качест-

ве дорожек качения, и имеют ту же твердость

и обработку поверхности, что и кольца подшип-

ника.

Имеются комплекты игольчатых роликов

с сепаратором для однорядных и двухрядных

подшипников. Они отличаются простотой и

прочностью конструкции, точностью направ-

ления роликов в карманах сепаратора и

хорошими ходовыми свойствами.

Игольчатые роликоподшипники

со штампованным наружным кольцом

Игольчатые роликоподшипники со штампован-

ным наружным кольцом имеют широкое тон-

костенное наружное кольцо и отличаются

очень малой высотой поперечного сечения

и высокой грузоподъемностью. Обычно они

используются в тех случаях, когда отверстие

корпуса не может служить в качестве дорожки

качения. Они устанавливаются непосредственно

на валу, но также могут использоваться в

комбинации с внутренним кольцом.

Игольчатые роликоподшипники со штампо-

ванным наружным кольцом поставляются

с открытым или закрытым торцом, со встроен-

ными уплотнениями или без таковых.

Дополнительную информацию можно найти

в каталоге SKF «Игольчатые роликоподшип-

ники» или в «Интерактивном инженерном

каталоге SKF».

Подшипники для карданных валов

с штампованным наружным кольцом

Специальные игольчатые роликоподшипники

со штампованным наружным кольцом и закры-

тым торцом предназначены для карданных

валов автомобилей и грузовиков. Тонкостен-

ные,имеющие поверхностную закалку штам-

пованные наружные кольца позволяют исполь-

зовать ролики относительно большого диа-

1085

метра, что обеспечивает высокую грузоподъ-

емность этих подшипниковых узлов без

увеличения размера.

Имеются подшипники для карданных валов

нескольких типоразмеров с внутренним диа-

метром 20–48 мм.

Дополнительная информация предоставля-

ется по запросу.

Игольчатые роликоподшипники

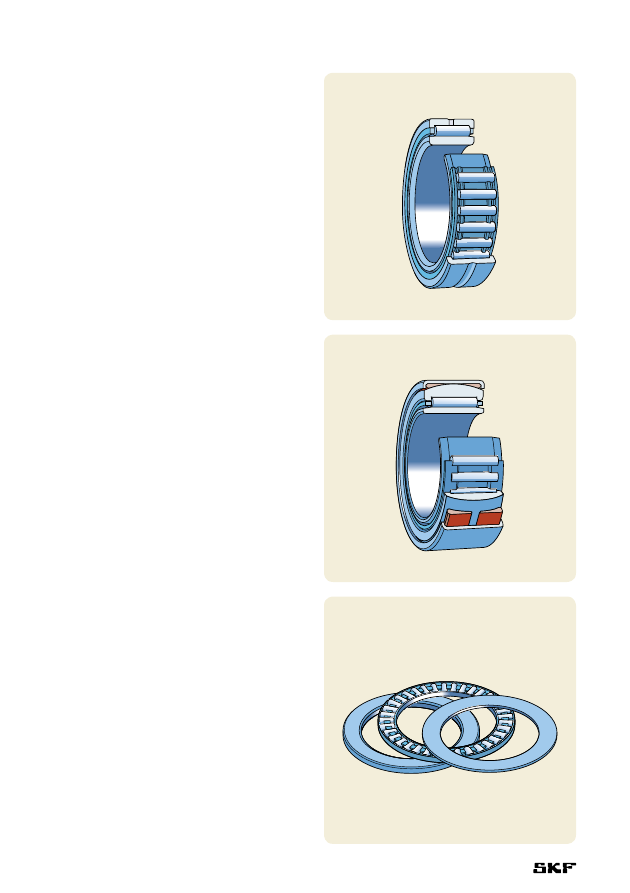

Игольчатые роликоподшипники с кольцами из

хромоуглеродистой стали имеют малую высоту

поперечного сечения и очень высокую для

своего размера грузоподъемность. В зависи-

мости от области применения они могут исполь-

зоваться с внутренним кольцом или без него.

Имеются игольчатые роликоподшипники

нескольких типов и многих размеров. Большая

часть этих подшипников имеет цельные борта

на наружном кольце. Ассортимент этих подшип-

ников также включает подшипники без бортов

и подшипники с уплотнениями.

Самоустанавливающиеся игольчатые

роликоподшипники

Самоустанавливающиеся игольчатые ролико-

подшипники имеют наружное кольцо с выпук-

лой сферической наружной поверхностью, на

которую посажено пластиковое посадочное

кольцо с вогнутой сферической внутренней

поверхностью, вставленное в штампованную

втул ку из листовой стали. Такая конструкция

обеспечивает самоустановку подшипника.

Благодаря этой способности самоустанавли-

вающиеся игольчатые роликоподшипники

нечувствительны к монтажным перекосам вала

относительно корпуса. Самоустанавливаю-

щиеся игольчатые роликоподшипники могут

поставляться с внутренним кольцом или без

него.

Дополнительную информацию можно найти

в каталоге «Игольчатые роликоподшипники»

или в «Интерактивном инженерном каталоге

SKF».

Прочие изделия SKF

1086

Упорные игольчатые роликоподшипники

Упорные игольчатые роликоподшипники спо-

собны выдерживать тяжелые осевые нагрузки,

нечувствительны к ударным нагрузкам и обес-

печивают высокую жесткость подшипниковых

узлов, которые занимают минимальное осевое

пространство.

Они представляют собой одинарные под-

шипники, способные воспринимать однонап-

равленные осевые нагрузки. Упорные иголь-

чатые роликоподшипники могут поставляться

в виде комплектов игольчатых роликов с

сепаратором, которые могут комбинироваться

с кольцами различных типов. Поскольку таких

комбинаций может быть много, все детали этих

подшипников можно заказать по отдельности.

Комбинированные игольчатые

роликоподшипники

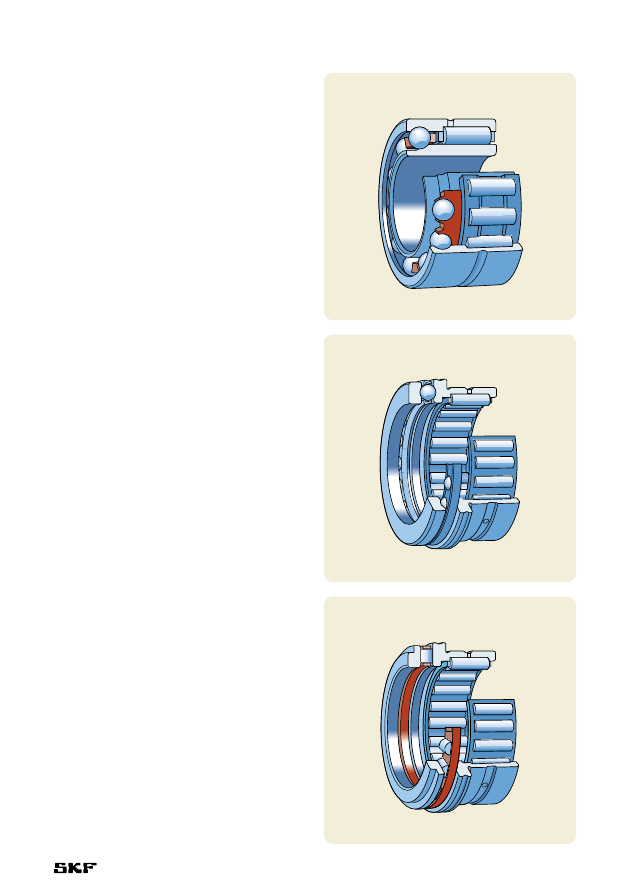

Комбинированные игольчатые роликоподшип-

ники состоят из радиального игольчатого

роликоподшипника в комбинации с радиально-

упорным шарикоподшипником или упорным

подшипником и поэтому способны восприни-

мать как радиальные, так и осевые нагрузки

в одном или в обоих направлениях. Они позво-

ляют создавать фиксирующие подшипниковые

узлы, занимающие минимальное осевое прост-

ранство, и особенно пригодны для работы

в условиях очень тяжелых осевых нагрузок,

высоких частот вращения или недостаточного

смазывания в тех случаях, когда предпола-

гается использовать простые упорные кольца

или когда другие типы подшипниковых узлов

занимают слишком много места.

Поставляются следующие варианты комби-

нированных игольчатых роликоподшипников:

•  игольчатые роликовые/радиально-упорные

шарикоподшипники

•  игольчатые роликовые/упорные

шарикоподшипники

•  игольчатые роликовые/упорные

цилиндрические роликоподшипники.

Дополнительную информацию можно найти

в каталоге «Игольчатые роликоподшипники»

или в «Интерактивном инженерном каталоге

SKF».

1087
